Typ produktu	Kotel ústředního vytápění
Značka	Baxi
Model	Platinum DUO Plus
Elektrické napájení	230 V AC (±10 %), 50/60 Hz
Příkon	4 VA
Napájecí pojistka	max. 10 A
Digitální vstupy	1 vstup H2 (12 V DC, suchý kontakt)
Analogové vstupy	1 vstup H2 (0-10 V DC, >100 kΩ)
Vstupy senzorů	2 vstupy NTC 10k (BX21, BX22)
Reléové výstupy	3 nezávislá relé (230 V AC, max. 2 A na relé, celkem 6 A)
Rozhraní BSB	2vodičové připojení, max. délka 150 m (periferní), celkem 300 m
Řízení okruhů	Až 3 topné okruhy (smíšené, zóny)
Solární funkce	Ano, se 2 sondami a 1 čerpadlem
Teplá voda	Ano, s časovým programem, proti legionellám
Recirkulace TUV	Ano, s čerpadlem a sondou
Shoda	EN 60 730, třída softwaru A, režim 1b
Průřez kabeláže	0,5-2,5 mm² jednožilový, 0,5-1,5 mm² dvoužilový
Max. výstupní teplota	95 °C
Max. teplota TUV	60 °C

Často kladené otázky - Platinum DUO Plus Baxi

Jak zapojit jednoduchý pokojový termostat do zóny s vysokou teplotou ?

Připojte pokojový termostat k externí elektrické síti (230 V), která bude napájet zónový ventil nebo čerpadlo, a poté propojte kontakt relé se svorkovnicí M1 (1-2) kotle. Podrobné zapojení naleznete ve schématu CAS-1 v manuálu.

Co dělat, když se na displeji zobrazí chyba E10 ?

Chyba E10 indikuje problém s čidlem venkovní sondy nebo že je topný okruh aktivován bez ovládání (termostat, pokojový přístroj). Zkontrolujte připojení venkovní sondy a ujistěte se, že je připojeno alespoň jedno ovládací zařízení.

Jak nakonfigurovat příslušenství AGU 2.550 pro smíšený okruh ?

Vstupte do menu 2 pokojového regulátoru. Nastavte parametr 6020 na "Topný okruh 1" pro aktivaci zóny s nízkou teplotou. Připojte čerpadlo, směšovací ventil a sondu podle schématu 1. Nastavte dobu zavírání ventilu (parametr 834) na výchozích 180 s.

Jak nastavit teplotu teplé vody ?

Použijte ovládací panel pro přístup do menu okruhu teplé vody. Parametr 1610 nastavuje nominální požadovanou teplotu (výchozí 60 °C, min. 35, max. 60). Parametr 1612 nastavuje sníženou požadovanou teplotu (výchozí 35 °C). Časové úseky můžete naprogramovat pomocí parametru 1620.

Jak aktivovat funkci proti legionellám ?

V menu okruhu teplé vody nastavte parametr 1640 na "Periodicky" nebo "Pevný den v týdnu". Nastavte interval (parametr 1641, 1 až 7 dní) a čas zahájení (parametr 1644). Kotel poté ohřeje vodu na vysokou teplotu, aby odstranil bakterie.

Co znamená chyba 98 (dodatečný modul nebyl detekován) ?

Chyba 98 indikuje, že příslušenství AGU 2.550 není rozpoznáno elektronickou kartou. Zkontrolujte plochý kabel mezi X50 (příslušenství) a X41 (karta). Ujistěte se, že DIP přepínač příslušenství je nastaven do správné polohy (modul 1). Poté proveďte registraci komponent pomocí parametru 6200.

Jak provést registraci komponent (parametr 6200) ?

Po připojení všech příslušenství (sond, čerpadel atd.) vstupte do menu 2 pokojového regulátoru. Přejděte na řádek 6200, stiskněte B, vyberte "Ano" a potvrďte. Kotel poté zaregistruje detekované komponenty. Tento krok je nezbytný po jakékoli změně instalace.

Jak používat funkci recirkulace TUV ?

V menu 2 nastavte parametr 6030 na "Čerpadlo smyčky TUV Q4" (reléový výstup QX21) a parametr 6040 na "Sonda cirkulace TUV B39" (sonda BX21). V menu TUV nastavte parametr 1663 (spínací teplota, výchozí 45 °C). Čerpadlo pracuje v cyklech 10 minut aktivní / 20 minut pauza.

Jak zapojit několik pokojových termostatů pro vícezónovou instalaci ?

Pro zóny s vysokou teplotou připojte termostaty paralelně k síti 230 V, každý napájí svůj ventil/čerpadlo, a propojte kontakty relé paralelně ke svorkovnici M1 (1-2). Pro zóny s nízkou teplotou připojte termostaty paralelně ke vstupu H2-M příslušenství AGU 2.550. Přidejte bezpečnostní termostat do série s napájením ventilů.

Jaké jsou základní parametry pro solární instalaci TUV ?

Nastavte příslušenství AGU 2.550 do režimu "Solární TUV" (parametr 6020). Připojte sondu kolektoru na BX21, sondu solárního zásobníku na BX22 a solární čerpadlo na QX23. Nastavte parametry 3810 (rozdíl startu, 8 °C) a 3811 (rozdíl zastavení, 4 °C). Případně aktivujte ochranu pro vakuové trubice (parametry 3830, 3831).

NÁVOD K OBSLUZE Platinum DUO Plus Baxi

1. ÚVOD 105
2. POPIS PŘÍSLUŠENSTVÍ 105
3. INSTALACE DO PANELU KOTLE....105
4. ELEKTRICKÁ ZAPOJENÍ PŘÍSLUŠENSTVÍ AGU 2.550....106
   4.1 ELEKTRICKÁ ZAPOJENÍ EXTERNÍCH PRVKÜ PŘÍSLUŠENSTVÍ 107
5. PŘÍSTUP K PARAMETRŮM 108
6. SMÍŠENÝ TOPNÝ SYSTÉM 108
   6.1 SCHÉMA 1 109
   6.2 SCHÉMA 2....110
   6.3 SCHÉMA 3....111

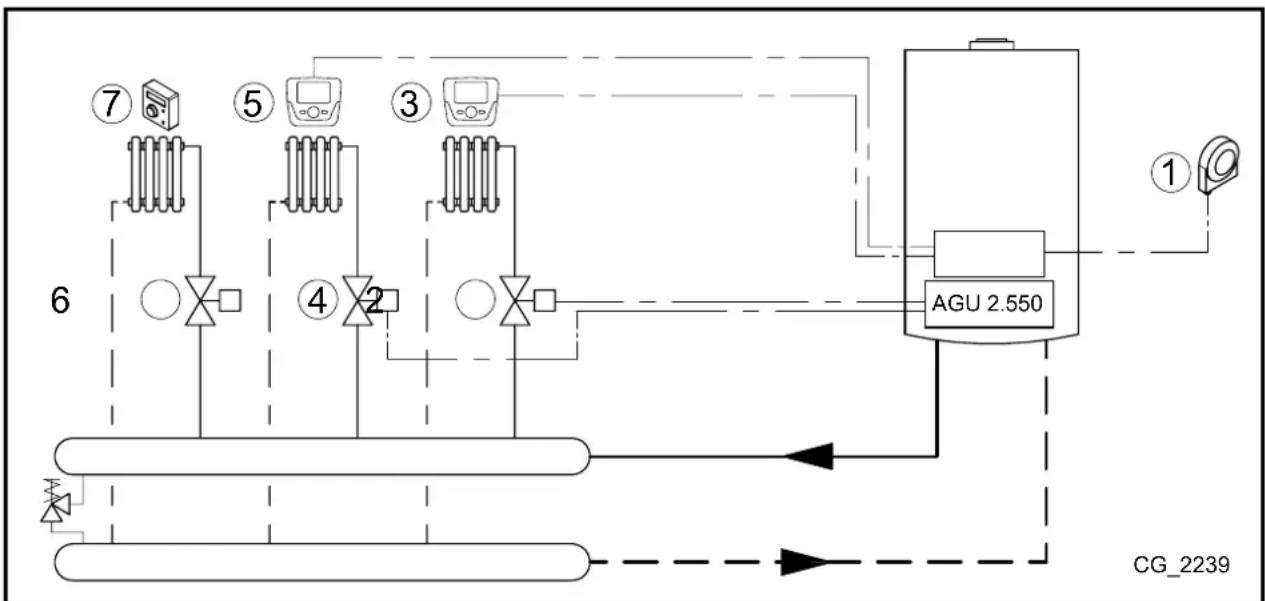

7. ZÓNOVÝ SYSTÉM VYTÁPĚNÍ......112
   7.1 SCHÉMA 4....112
   7.2 SCHÉMA 5....113
8. ELEKTRICKÉ ZAPOJENÍ PROSTOROVÉHO TERMOSTATU....114
   8.1 PŘÍPAD - 1 - Zapojení prostorového termostatu v zóně s vysokou teplotou....114

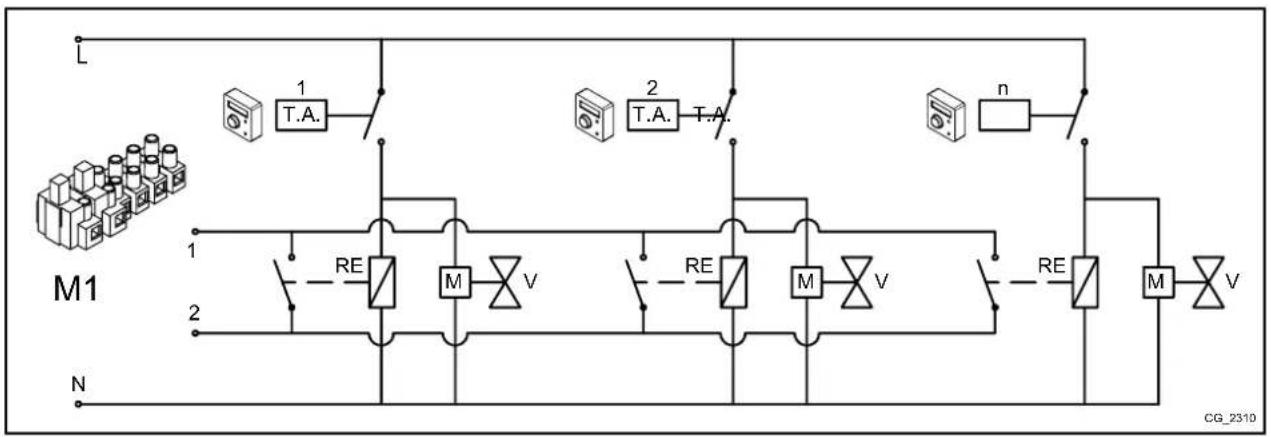

   8.2 PŘÍPAD - 2 - Zapojení prostorových termostatů do systémů s více zónami s vysokou teplotou....114
   8.3 PŘÍPAD - 3 - Zapojení prostorových termostatů do systému s více zónami s nízkou teplotou....114

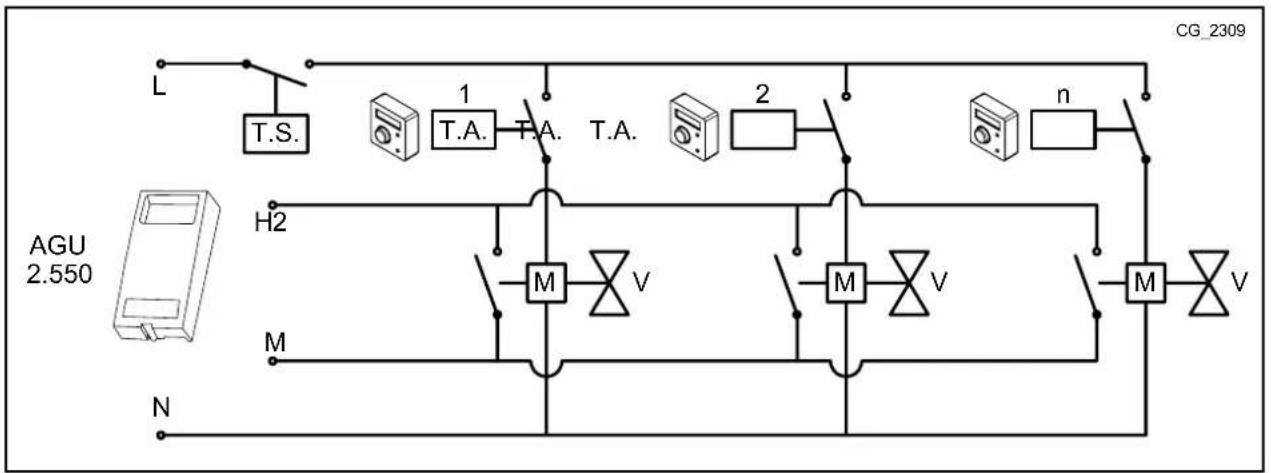

   8.4 PŘIPAD - 4 - Zapojení prostorových termostatů do systému s více zónami s nízkou teplotou
   s mikrospínači pro zónové ventily....115
9. SOLARNI SYSTEM TUV 115
10. NASTAVENÍ PARAMETRŮ 116
    10.1 SYSTÉM VYTÁPĚNÍ....116
    10.2 SYSTÉM TUV....117
11. OSTATNÍ FUNKCE....118
    11.1 RECIRKULAČNÍ ČERPADLO TUV 118

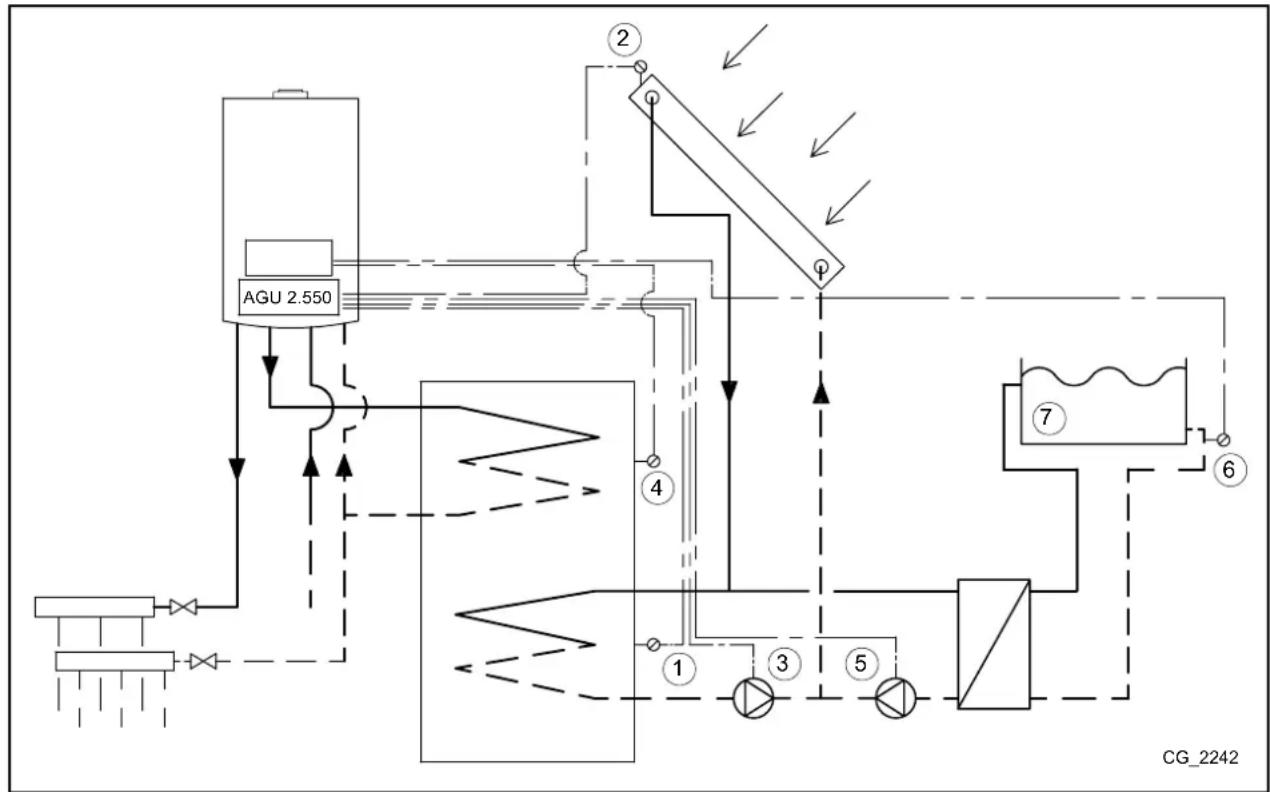

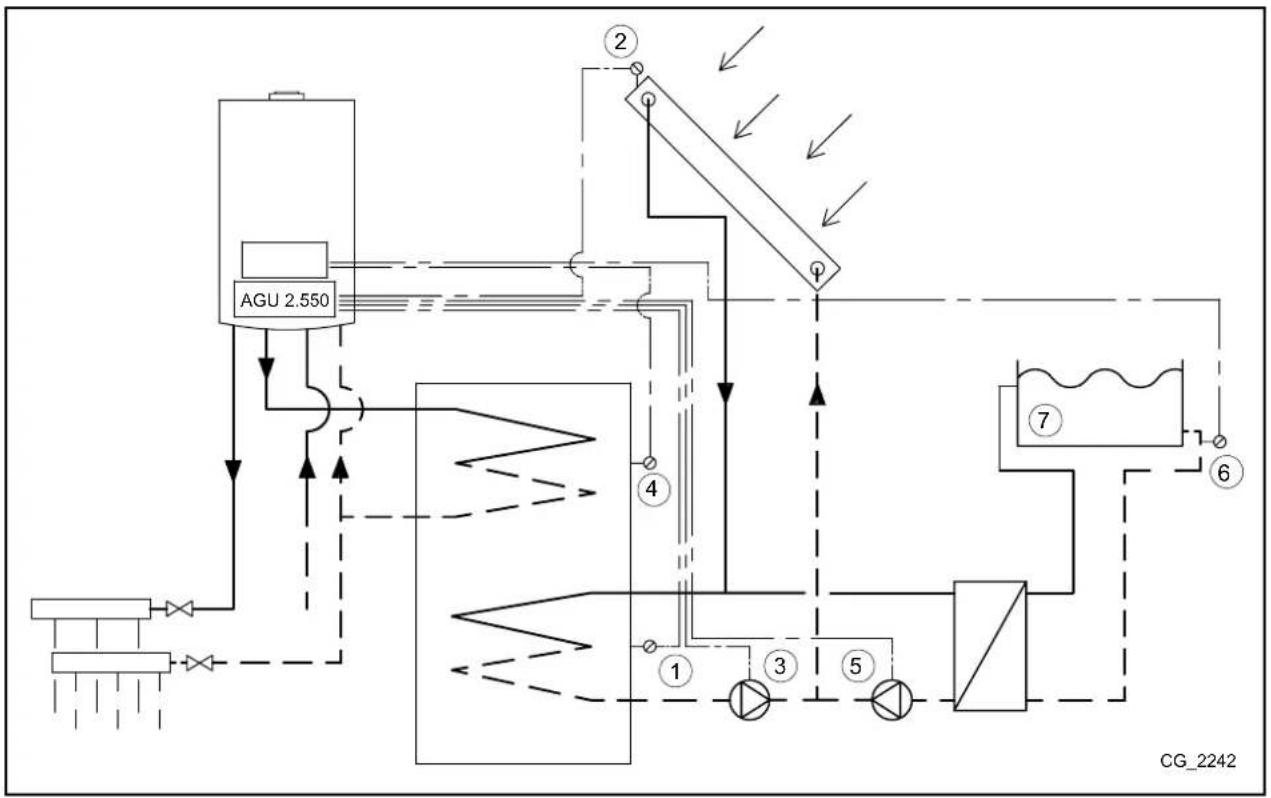

    11.2 SOLÁRNÍ SYSTÉM PRO BAZÉN 118
    11.3 VŠEOBECNÝ POŽADAVEK TEPLA....119
    11.4 DALŠI KONFIGURACE....119
12. SEZNAM PORUCH....120
13. TECHNICKÉ ÚDAJE 120

Firma si z důvodu neustálého zlepšování svých výrobků vyhrazuje právo modifikovat kdykoli a bez předchozího upozornění údaje uvedené v této dokumentaci. Tato dokumentace má pouze informativní charakter a nesmí být použita jako smlouva ve vztahu k třetím osobám.

POPIS SYMBOLÜ

UPOZORNĚNÍ

Riziko poškození nebo špatného provozu zařízení. Dbejte na upozornění na nebezpečí, která se týkají ohrožení osob.

NEBEZPEČÍ VYSOKÉHO NAPĚTÍ

Elektrické části pod proudem, nebezpečí elektrického proudu.

DŮLEŽITÉ INFORMACE

Tyto informace je třeba důkladně pročíst, jsou nezbytné pro správný provoz kotle.

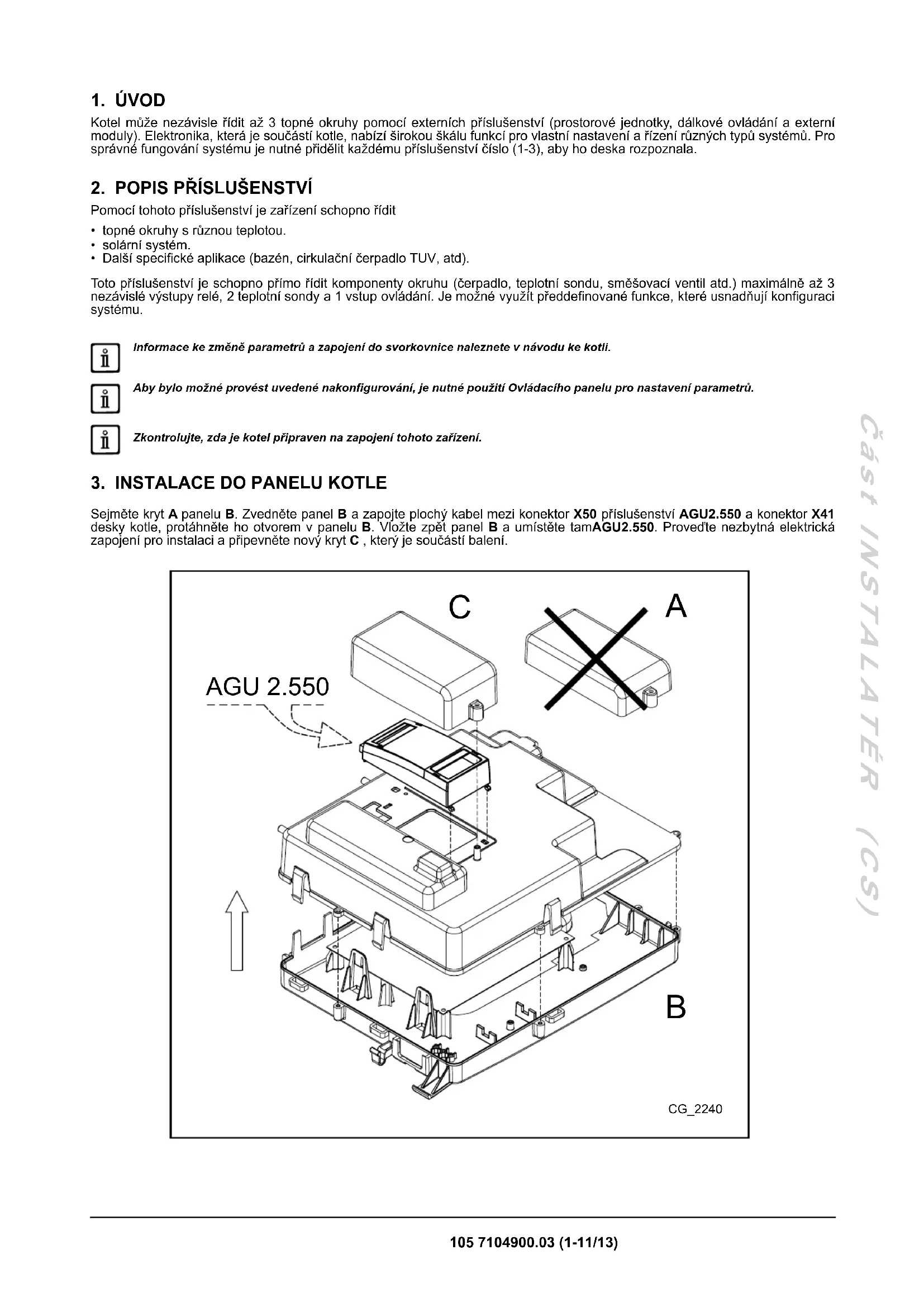

1. ÚVOD

Kotel může nezávisle řídit až 3 topné okruhy pomocí externích příslušenství (prostorové jednotky, dálkové ovládání a externí moduly). Elektronika, která je součástí kotle, nabízí širokou škálu funkcí pro vlastní nastavení a řízení různých typů systémů. Pro správné fungování systémů je nutné přidělit každému příslušenství číslo (1-3), aby ho deska rozpoznala.

2. POPIS PŘÍSLUŠENSTVÍ

Pomocí tohoto příslušenství je zařízení schopno řídit

• topné okruhy s různou teplotou.
• solární systém.
• Další specifické aplikace (bazén, cirkulační čerpadlo TUV, atd).

Toto příslušenství je schopno přímo řídit komponenty okruhu (čerpadlo, teplotní sondu, směšovací ventil atd.) maximálně až 3 nezávislé výstupy relé, 2 teplotní sondy a 1 vstup ovládání. Je možné využít předdefinované funkce, které usnadňují konfiguraci systému.

Informace ke změně parametrů a zapojení do svorkovnice naleznete v návodu ke kotli.

Aby bylo možné provést uvedené nakonfigurování, je nutné použití Ovládacího panelu pro nastavení parametrů.

Zkontrolujte, zda je kotel připraven na zapojení tohoto zařízení.

3. INSTALACE DO PANELU KOTLE

Sejměte kryt A panelu B. Zvedněte panel B a zapojte plochý kabel mezi konektor X50 příslušenství AGU2.550 a konektor X41 desky kotle, protáhněte ho otvorem v panelu B. Vložte zpět panel B a umístěte tamAGU2.550. Provedte nezbytná elektrická zapojení pro instalaci a připevněte nový kryt C, který je součástí balení.

C A AGU 2.550 B A G8_2240

4. ELEKTRICKÁ ZAPOJENÍ PŘÍSLUŠENSTVÍ AGU 2.550

LEGENDA ZAPOJENÍ KONEKTORŮ
X50 Propojení elektronické desky kotle a příslušenství AGU 2.550 pomocí plochého kabelu
X1 ( L – N ) Zapojení na svorkovnici kotle pro elektrické napájení
X1 ( QX21 – N )	Programovatelný výstup relè 230 V X1 ( QX22 – N )
X1 ( QX23 – N )
X2( H2 – M )	Digitální vstup 12 V - DC nebo programovatelný analogový vstup 0 -10 V DC
X2 ( BX21 – M )	Vstup sondy NTC 10K / Pt1000 programovatelný
X2 ( BX22 – M )
X2 ( U+ ) Výstup 12 V DC

Svorkovnice M1 je pod vysokým napětím. Než provedete zapojení, zkontrolujte, zda zařízení není elektricky napájeno.

Pokud je zařízení připojeno na podlahový systém, instalatér musí zajistit instalaci bezpečnostního termostatu kvůli ochraně systému proti přehřívání.

Zkontrolujte, aby celková jmenovitá spotřeba všech příslušenství napojených na AGU 2.550 byla nižší než 0,5 A. Pokud je vyšší, je třeba vložit mezi AGU 2.550 a příslušenství (např. čerpadlo) relé.

NAKONFIGUROVÁNÍ

Nakonfigurujte příslušenství AGU 2.550 pomocí přepínače označeného na obrázku, jako modul (1) (nastavení je vyraženo na těle příslušenství. Pokud jsou použita přídavná příslušenství, nakonfigurujte je jako moduly (2) a (3).

4.1 ELEKTRICKÁ ZAPOJENÍ EXTERNÍCH PRVKŮ PŘÍSLUŠENSTVÍ

Pro zapojení příslušenství AGU2.550 s externími prvky příslušenství postupujte dle následujících popisů (použijte harmonizované kabely "HAR H05 VV-F" s průřezem 1 mm²):

SMĚŠOVANÝ OKRUH (viz schéma kap. 4.1)

• Zapojte čerpadlo směšované zóny ke konektoru QX23 na AGU2.550.
• Zapojte sonda na výstupu kaskády ke konektoru BX21 na AGU2.550 (QAD36 k dispozici jako příslušenství).
• Zapojte směšovací ventil ke konektoru QX22-QX21
• Zapojte prostorový termostat ke konektoru H2 na AGU2.550.

SOLÁRNÍ SYSTÉM TUV (viz schéma kap. 4.2)

• Zapojte čerpadlo solárního systému ke konektoru QX23 na AGU2.550.
• Zapojte sondu solárního zásobníku ke konektoru BX22 na AGU2.550.
• Zapojte sondu solárních panelů ke konektoru BX21 na AGU2.550.

4.1.1 SMĚŠOVANÝ OKRUH

A SONDA VÝSTUPU QAD36

B SMĚŠOVACÍ VENTIL

C ČERPADLO SMÍŠENÉ ZÓNY

230V L N GX3 N GX2 N GX21 X1 AGU2.5 ① ON ② ON ③ ON H2 M BX21 M BX22 U+ ON 1 2 X50 A CG_2241

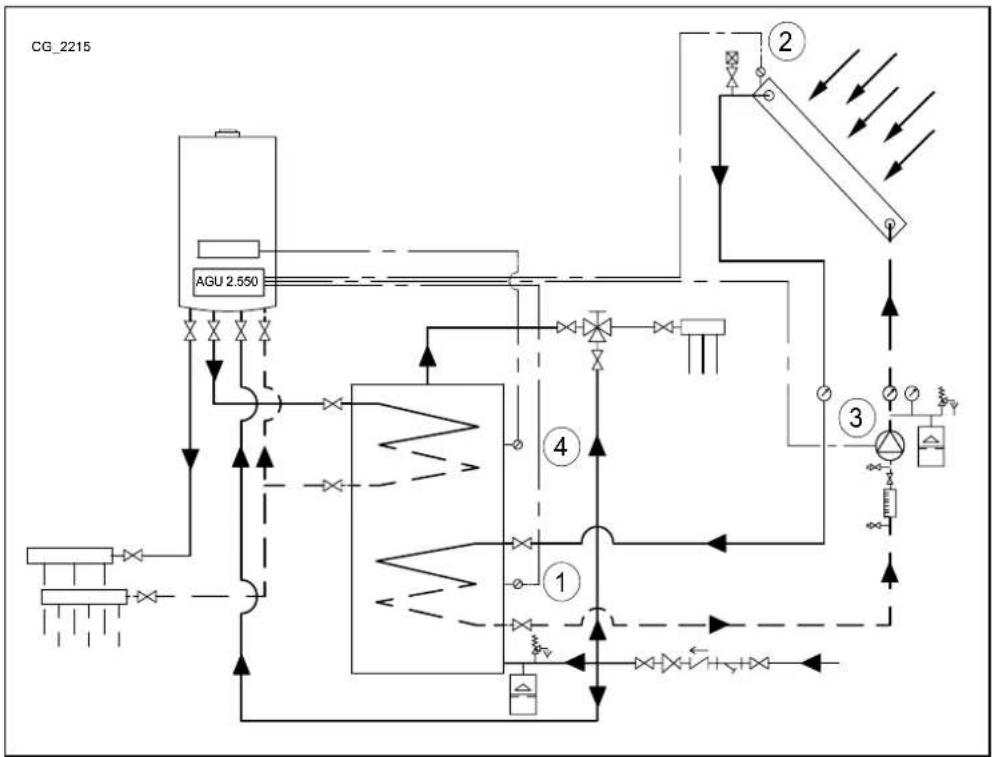

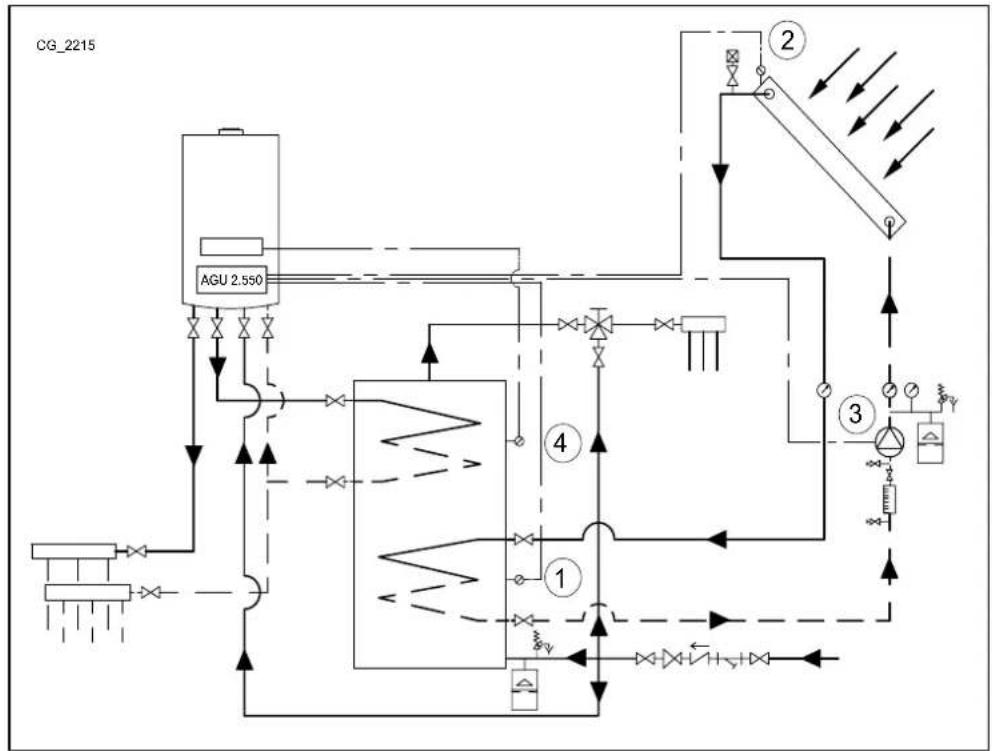

4.1.2 SOLÁRNÍ SYSTÉM TUV

A SÓNDA ZÁSOBNÍKU (K DISPOZICI JAKO PŘÍSLUŠENSTVÍ)

B SÓNDA PANELÚ (K DISPOZICI JAKO PŘÍSLUŠENSTVÍ)

C ČERPADLO SOLÁRNÍHO OKRUHU

230V L N OX23 N OX22 N OX21 X1 AGU2.5 ① on ② on ③ on H2 M BX21 M BX22 U+ ON 1 2 B X50 A CG_2241

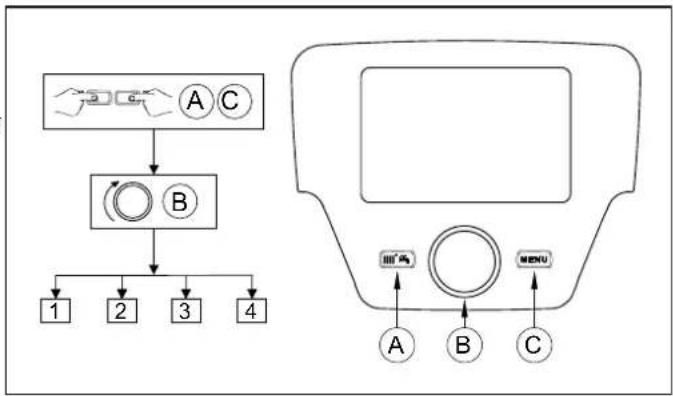

5. PŘÍSTUP K PARAMETRŮM

Nastavení provedete tak, že vstoupíte do menu parametrů Ovládacího panelu, viz následující popis:

LEGENDA MENU NA OBR.

1	Konečný uživatel	3	Technik
2	Uvedení do provozu	4	OEM

Postup pro přístup do čtyřech úrovní menu, které umožňují programování kotle, je následující:

• z hlavního menu C.
  • A aC (držte stisknuty asi 6 vterin) ○ B ≲ menu 1-2-3-4 (viz obr. vedle a legenda).
  • C opakovaně pro návrat zpět vždy o jednu úroveň až do hlavního menu.

FUNKCE TLAČÍTEK PRO ÚPRAVU PARAMETRŮ

B	Menu / listování v parametrech uvnitř menu / zvolte hodnotu parametru
B	Vstup do zvoleného menu / zvolte parametr, který chcete změnit / potvrďte zvolenou hodnotu
C	Návrat do předcházejícího menu

Ve všech konfiguracích, pokud je použit Ovládací panel nebo prostorová jednotka, nastavené jako prostorová jednotka 1 lze řídit kromě topné zóny 1, také funkce TUV a stand-by kotle. Je-li nastaveno jako prostorová jednotka 2 nebo prostorová jednotka 3 lze řídit pouze příslušné topné zóny 2 nebo 3. Informace pro nakonfigurování naleznete v návodech u příslušenství.

Po dokončení každé konfigurace systému uložte v kotli použité komponenty dle následujícího popisu.

• Vstupte do menu 2, viz popis na začátku této kapitoly.

• B ◀ Konfigurace B B ◀ programovací řádek 6200 także B.
• B Ano także B pro potvrzení.

6. SMÍŠENÝ TOPNÝ SYSTÉM

Příslušenství AGU 2.550 je možné nakonfigurovat pro řízení okruhu s nízkou teplotou. Tak je AGU 2.550 schopno řídit čerpadlo, směšovací ventil a sondu na výstupu do topného okruhu, viz následující schémata.

Uvedená schémata jsou pouze orientační, musí být schváleny odborníkem na tepelnou techniku.

Upravte parametr týkající se doby uzavírání směšovacího ventilu podle použitého modelu dle následujících pokynů.

Uvedená schémata se týkají kotlů s výkonem pod 35 kW. U kotlů s výkonem nad 35 kW musí za být za kotlem instalován termohydraulický rozdělovač a zóny musí být vybaveny zónovými čerpadly místo elektroventilů.

6.1 SCHÉMA 1

1 Vnější sonda – svorkovnice kotle M2 (4-5)

2 Směšovací ventil zóny s nízkou teplotou (QX21-N-QX22)

3 Čerpadlo okruhu s nízkou teplotou (QX23-N)

4 Sonda okruhu s nízkou teplotou (BX21-M)

5 Bezpečnostní termostat (12V) okruhu s nízkou teplotou (H2-M)

6 Prostorová jednotka - svorkovnice kotle M2 (1-2-3)

7 Elektroventil nebo čerpadlo zóny s vysokou teplotou, externí napájení

8 Prostorový termostat zóny s vysokou teplotou (pro zapojení viz kapitola 8.1)

Zapojte bezpečnostní termostat pro ochranu okruhu s nízkou teplotou na vstup H2 (H2-M) příslušenství AGU 2.550.S použitím Ovládacího panelu vstupte do menu 2, jak je popsáno v kapitole 5, a provedte následující nastavení:

MENU	PROGRAMOVACÍ ŘÁDEK	PARAMETR	HODNOTA PRO NASTEVENÍ	POPIS
KONFIGURACE	5715 Topný	okruh 2 Zap Aktivování okruhu vytápění 2
	5977 Funkce	vstupu H5	Prostorový termostat TO2	Aktivování termostatu pro okruh 2 (svorkovnice kotle M1 (1-2))
	6020 Funkce	rozšířující modul 1 Topný okruh 1	Aktivování zóny s nízkou teplotou
	6046 Funkce	vstup H2 modulu1	Prostorový termostat TO	Vstup H2 aktivovaný jako ochrana zóny s nízkou teplotou
TOPNÝ OKRUH 1	742	Hodnota na výstupu s prostorovým termostatem	---	Aktivace přívodní modulační teploty (zóna s nízkou teplotou)
	834	Doba chodu pohonu	Porucha 180 s	Doba chodu směšovacího ventilu

Prostorová jednotka je schopna přímo řídit zónu s nízkou teplotou podle požadované teploty v místnosti. Pokud se při otočení ovladačem B na displeji zobrazí teplota na výstupu z kotle místo prostorové teploty, znamená to, že parametr 742 není nastaven správně.

6.2 SCHÉMA 2

Více zón s nízkou teplotou s prostorovým termostatem a prostorovou jednotkou - topný okruh (1) Zóna s vysokou teplotou s prostorovým termostatem - topný okruh (2)

1 Vnější sonda – svorkovnice kotle M2 (4-5)

2 Směšovací ventil zóny s nízkou teplotou (QX21-N-QX22)

3 Čerpadlo okruhu s nízkou teplotou (QX23-N)

4 Sonda okruhu s nízkou teplotou (BX21-M)

5 Prostorová jednotka – svorkovnice kotle M2 (1-2-3)

6 Bezpečnostní termostat okruhu s nízkou teplotou (zapojte s elektroventilem, viz kapitola 8.4)

7 Vstup prostorového termostatu (12V) zóny s nízkou teplotou (H2-M)

8 Elektroventil nebo čerpadlo zóny s vysokou teplotou, externí napájení

9 Prostorový termostat zóny s vysokou teplotou (pro zapojení viz kapitola 8.1)

Pomocí Ovládacího panelu vstupte do menu 2, viz popis v kapitole 5, a provedte následující nastavení:

MENU	PROGRAMOVACÍ ŘÁDEK	PARAMETR	HODNOTA PRO NASTEVENÍ	POPIS
KONFIGURACE	5715 Topný okruh 2 Zap Aktivování okruhu vytápění 2
	5977 Funkce vstupu H5		Prostorový termostat TO2	Aktivování termostatu pro okruh 2 (svorkovnice kotle M1 (1-2))
	6020 Funkce rozšířující modul 1 Topný okruh 1 Aktivování zóny s nízkou teplotou
	6046 Funkce vstup H2 modulu1		Prostorový termostat TO1	Vstup H2 aktivní jako prostorový termostat zóny s nízkou teplotou
TOPNÝ OKRUH 1	710 Komfortní teplota 35°C			Hodnota ve vytápěné místnosti (zóny s nízkou teplotou)
TOPNÝ OKRUH 1	834	Doba chodu pohonu	Porucha 180 s	Doba chodu směšovacího ventilu

Nastavením komfortní teploty na maximální hodnotu (35°C) je zaručen správný provoz nizkoteplotních zón. Tak prostorová jednotka nezablokuje požadavek na teplo od jednotlivých prostorových termostatů, které řídí podzóny.

V tomto případě řídí prostorová jednotka systém s nízkou teplotou, ale nemůže být použita pro řízení teploty v jedné z místností. Otočením ovladače B se na displeji zobrazí teplota na výstupu z kotle. Topný okruh funguje na pevný výstup.

Zapojte bezpečnostní termostat zóny s nízkou teplotou.

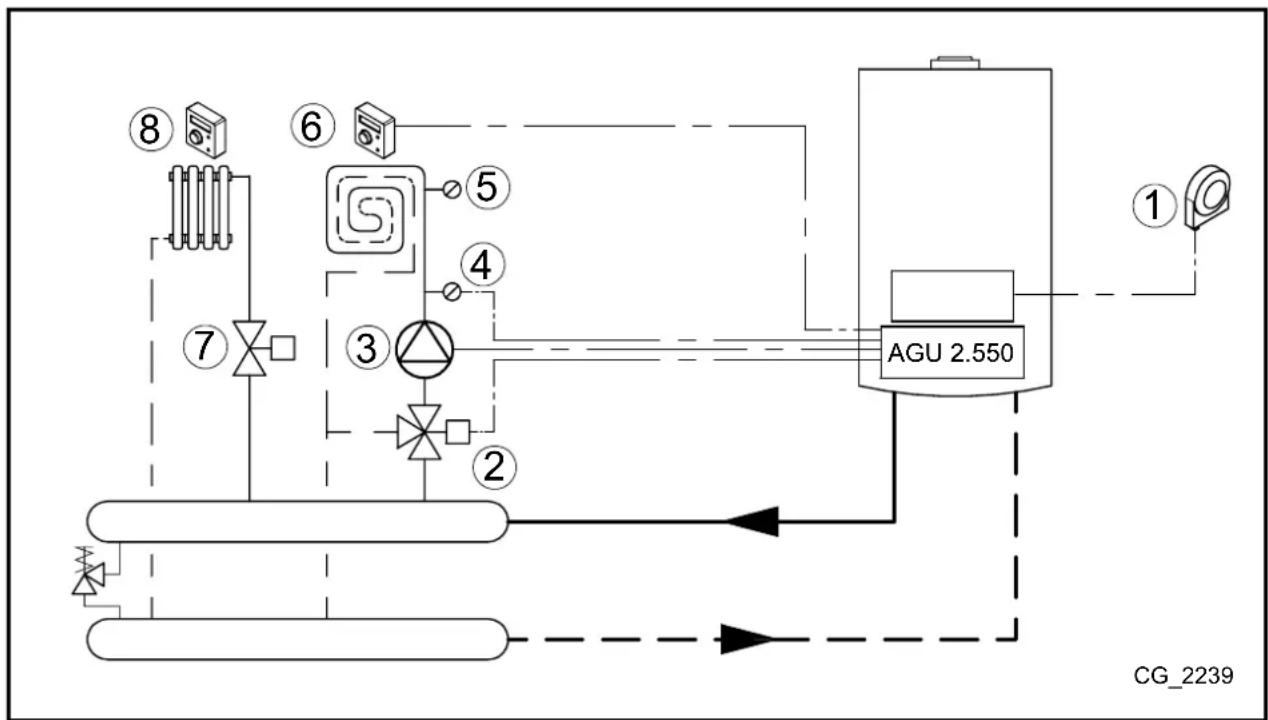

6.3 SCHÉMA 3

1 Vnější sonda –svorkovnice kotle M2 (4-5)
2 Směšovací ventil zóny s nízkou teplotou (QX21-N-QX22)
3 Čerpadlo okruhu s nízkou teplotou (QX23-N)
4 Sonda okruu s nízkou teplotou (BX21-M)
5	Bezpečnostní termostat okruhu s nízkou teplotou (zapojte se zónovým čerpadlem, viz kapitola 8.3)
6 Vstup prostorového termostatu (12V) zóny s nízkou teplotou (H2-M)
7 Elektroventil nebo čerpadlo s vysokou teplotou, externí napájení
8 Prostorový termostat zóny s vysokou teplotou (pro zapojení viz kapitola 8.1)

Pomocí Ovládacího panelu vstupte do menu 2, viz popis v kapitole 5 a provedte následující nastavení:

MENU	PROGRAMOVACÍ RÁDEK	PARAMETR	HODNOTA PRO NASTAVENÍ	POPIS
KONFIGURACE	5715 Topný okruh 2 Zap Aktivace okruhu vytápění 2
	5977 Funkce	vstupu H5	Prostorový termostat TO2	Aktivace termostatu okruhu 2 (svorkovnice kotle M1 (1-2))
	6020 Funkce	rozšířující modul 1 Topný okruh 1	Aktivace zóny s nízkou teplotou
	6046 Funkce	vstup H2 modulu1	Prostorový termostat TO1	Vstup H2 aktivní jako prostorový termostat zóny s nízkou teplotou
TOPNÝ OKRUH 1	834	Doba chodu pohonu	Porucha 180 s	Doba chodu směšovacího ventilu

Doporučujeme zapojit bezpečnostní termostat zóny s nízkou teplotou s čerpadlem 3.

Pokud není nutné řídit smíšené systémy, lze použít příslušenství AGU 2.550 pro řízení čerpadel/zónových elektroventilů, viz následující schéma:

Uvedená schémata jsou pouze orientační, musí být schváleny odborníkem na tepelnou techniku.

7.1 SCHÉMA 4

Dvě zóny s prostorovou jednotkou topných okruhů (1 a 2) a 1 zóna s prostorovým termostatem topného okruhu (3).

1	Vnější sonda svorkovnice kotle M2 (4-5)	5	Prostorová jednotka 2 svorkovnice kotle M2 (1-2-3)
2	Elektroventil nebo zónové čerpadlo okruhu 1 (QX21-N)*	6	Elektroventil nebo zónové čerpadlo okruhu 3, externí napájení
3	Prostorová jednotka okruhu 1 svorkovnice kotle M2 (1-2-3)	7	Prostorový termostat okruhu 3 (pro zapojení viz kapitola 8.1)
4	Elektroventil nebo zónové čerpadlo okruhu 2 (QX22-N)*

* Příslušenství AGU 2.550 není schopno přímo řídit elektroventil se 3 dráty. Je nezbytné použít relé s kontaktem.

Prostorové jednotky 3 a 5 jsou zapojeny paralelně.

Prostorové jednotky mohou řídit přímo příslušné zóny podle požadované teploty v místnosti. Pomocí Ovládacího panelu vstupte do menu 2, viz popis v kapitole 5 a provedte následující nastavení:

MENU	PROGRAMOVACÍ ŘÁDEK	PARAMETR	HODNOTA PRO NASTAVENÍ	POPIS
KONFIGURACE	5715	Topný okruh 2	On	Aktivování okruhu vytápění 2
	5721	Topný okruh 3	On	Aktivování okruhu vytápění 3
	5977	Funkce vstupu H5	Prostorový termostat TO3	Aktivování termostatu pro okruh 3 (svorkovnice na desce M1 (1-2))
	6020	Funkce rozšířující modul 1	Multifunkční	-
	6030	Výstup relé QX21 modul 1	Čerpadlo okruhu vytápění Q2	Kontrola čerpadla/elektroventilu okruhu 1
	6031	Výstup relé QX22 modul 1	Čerpadlo TO Q6	Kontrola čerpadla/elektroventilu okruhu 2
TOPNÝ OKRUH 1	742	Hodnota na výstupu s prostorovým termostatem	---	Aktivování modulované teploty na výstupu (okruh vytápění 1)
TOPNÝ OKRUH 2	1042	Hodnota na výstupu s prostorovým termostatem	---	Aktivování modulované teploty na výstupu (okruh vytápění 2)

Prostorové jednotky jsou schopny řídit přímo příslušné zóny podle požadované teploty v místnosti. Pokud se při otočením ovladačem B zobrazí na displeji teplota na výstupu místo prostorové teploty, parametry 742 a 1042 nejsou nastaveny správně.

7.2 SCHÉMA 5

Tři zóny s prostorovou jednotkou (topné okruhy 1, 2 a 3)

1	Vnější sonda – svorkovnice kotle M2 (4-5)	5	Prostorová jednotka okruhu 2 – svorkovnice kotle M2 (1-2-3)
2	Elektroventil nebo zónové čerpadlo okruhu 1 (QX21-N)*	6	Elektroventil nebo zónové čerpadlo okruhu 3 (QX23-N)*
3	Prostorová jednotka okruhu 1 – svorkovnice kotle M2 (1-2-3)	7	Prostorová jednotka okruhu 3 – svorkovnice kotle M2 (1-2-3)
4	Elektroventil nebo zónové čerpadlo okruhu 2 (QX22-N)*

* Příslušenství AGU 2.550 není schopno řídit přímo elektroventil se 3 kabely. Je třeba použít relé s kontaktem.

Prostorové jednotky 3 - 5 a 7 jsou zapojeny paralelně.

Prostorové jednotky mohou řídit přímo příslušné zóny podle požadované teploty v místnostech. Pomocí Ovládacího panelu vstupte do menu 2, viz popis v kapitole 5 a proved'te následující nastavení:

MENU	PROGRAMOVACÍ RÁDEK	PARAMETR	HODNOTA PRO NASTAVENÍ	POPIS
KONFIGURACE	5715	Topný okruh 2	Zap	Aktivování topného okruhu 2
	5721	Topný okruh 3	Zap	Aktivování topného okruhu 3
	5977	Funkce vstupu H5	Žádný	Deaktivování termostatu na svorkovnici kotle M1 (1-2)
	6020	Funkce rozšířující modul 1	Mulfifunkční	-
	6030	Výstup relé QX21 modul 1	Čerpadlo TO1 Q2	Kontrola čerpadla/elektroventilu okruhu 1
	6031	Výstup relé QX22 modul 1	Čerpadlo TO2 Q6	Kontrola čerpadla/elektroventilu okruhu 2
	6032	Výstup relé QX23 modul 1	Čerpadlo TO3 Q20	Kontrola čerpadla/elektroventilu okruhu 3
TOPNÝ OKRUH 1	742	Hodnota na výstupu s prostorovým termostatem	---	Aktivování modulace náběhu (topný okruh 1)
TOPNÝ OKRUH 2	1042	Hodnota na výstupu s prostorovým termostatem	---	Aktivování modulace náběhu (topný okruh 2)
TOPNÝ OKRUH 3	1342	Hodnota na výstupu s prostorovým termostatem	---	Aktivování modulace náběhu (topný okruh 3)

Prostorové jednotky jsou schopny řídit přímo příslušné zóny podle požadované teploty v místnosti. Pokud se při otočení ovladačem B zobrazí na displeji místo prostorové teploty teplota na výstupu, parametry 742 a 1042nejsou správně nastaveny.

8. ELEKTRICKÉ ZAPOJENÍ PROSTOROVÉHO TERMOSTATU

Provozní teplota je stejná pro všechny okruhy.

Relé je možné nahradit ventily s mikrospínači a naopak.

8.1 PŘÍPAD - 1 - Zapojení prostorového termostatu v zóně s vysokou teplotou.

Zapojte prostorový termostat do vnější elektrické sítě (230V), která bude napájet zónový ventil (nebo čerpadlo) a cívku relé, zapojte kontakt relé do svorkovnice kotle (1-2).

L T.A. M1 1 2 RE M V N CG_2310

8.2 PŘÍPAD - 2 - Zapojení prostorových termostatů do systémů s více zónami s vysokou teplotou.

Zapojte prostorové termostat paralelně do vnější elektrické sítě (230V), která bude napájet zónové ventily (nebo čerpadla) a cívky relé, zapojte kontakty relé paralelně do svorkovnice kotle M1 (1-2).

8.3 PŘÍPAD - 3 - Zapojení prostorových termostatů do systému s více zónami s nízkou teplotou.

Zapojte prostorové termostaty paralelně do vnější elektrické sítě (230V), která bude napájet zónové ventily (nebo čerpadla) a civky relé, zapojte kontakt relé ke svorkám H2-M příslušenství AGU2.550.

Zapojte bezpečnostní termostat zóny s nízkou teplotou.

8.4 PŘÍPAD - 4 - Zapojení prostorových termostatů do systému s více zónami s nízkou teplotou s mikrospínači pro zónové ventily.

Zapojte prostorové termostaty paralelně do vnější elektrické sítě (230V), která bude napájet zónový ventil, zapojte kontakty mikrospínače paralelně na svorky H2-M příslušenství AGU2.550.

Zapojte bezpečnostní termostat zóny s nízkou teplotou.

9. SOLÁRNÍ SYSTÉM TUV

Příslušenství AGU 2.550 se schopno při tomto nakonfigurování řídit čerpadlo solárního okruhu, sondu kolektoru a sondu zásobníku (solárního okruhu) podle následujícího schématu:

1	Sonda solárního zásobníku B31 (BX22-M)	3	Čerpadlo solárního okruhu Q5 (QX23-N)
2	Sonda solárního kolektoru B6 (BX21-M)	4	Sonda zásobníku B3 – svorkovnice kotle M2 (9-10)

Uvedená schémata jsou pouze orientační, musí být schváleny odborníkem na tepelnou techniku.

Pomocí Ovládacího panelu vstupte do menu 2, viz popis v kapitole 5 a provedte následující nastavení:

MENU	PROGRAMOVACÍ ŘÁDEK	HODNOTA PRO NASTAVENÍ	POPIS
KONFIGURACE	6020	Solár TV	Aktivování funkce soláru

Dále uvádíme parametry, které lze použít. V případě použití vakuových solárních panelů aktivujte funkci speciální ochrany (parametry 3830, 3831):

MENU	PROGRAMOVACÍ ŘÁDEK	HODNOTA POPIS
KONFIGURACE	3810 Porucha 8°C Teplotní difference pro zapnutí soláru
	3811 Porucha 4°C Teplotní difference pro vypnutí soláru
	3850 Porucha “---”	Teplota, nad níž cirkuluje čerpadlo kolektoru (pouze není-li dosažena max. teplota zásobníku)

Vstupte do menu 3

(kap. 5.2)

SOLÁR	3830 Porucha “---”		Max. doba zablokování solárního čerpadla, pokud teplota kolektoru dosáhne max. hodnotu (parametr 3850) za min. dobu cirkulace (parametr 3831)
	3831 Porucha 30s Min. doba cirkulace čerpadla kolektoru

Když se na displeji zobrazí symbol 🚗 znamená to, že čerpadlo solárního systému funguje pro vytápění zásobníku.

10. NASTAVENÍ PARAMETRŮ

Ovládací panel			MENU TOPNÉHO OKRUHU TO 1, 2, 3		Továrnínastavení	Min. Max.
TO1	TO2	TO3
700	1000	1300	Vypnuto – protizámrazová ochrana: kotel se zapne, je-li teplota v místnosti < 6°CAutomatický: teplota ve vytápěné místnosti závisí na nastaveném časovém pásmuÚtlumový: útlumová teplota ve vytápěné místnostiKomfortní: komfortní teplota ve vytápěné místnosti	-	Komfortní	-	-
710	1010	1310	Komfortní teplota	°C	20	Redukovaná	Max.komfort
712	1012	1312	Útlumová teplota	°C	16	Protizámrazová ochrana	Komfort
714	1014	1314	Protizámrazová teplota	°C	6	4	Útlumová
720	1020	1320	Strmost topné křivky	-	1,5	0,1	4
730	1030	1330	Vnější sonda a automatický provoz provádí automatickou kontrolu vytápění (ON-OFF) podle nastavené (vnější) teploty	°C	---	8	30
740	1040	1340	Min. žádaná teplota náběhu (např. s aktivní funkci modulovaného náběhu)	°C	25	8	Max.hodnota
741	1041	1341	Max. žádaná teplota náběhu (např. s aktivní funkci modulovaného náběhu)	°C	80	Min. hodnota	95
742	1042	1342	Teplota náběhu, instalovaná prostorová jednotka (----=aktivování modulovaného náběhu)	°C	80	Min. hodnota	Max.hodnota
750	1050	1350	Důležitost prostorového teploty vzhledm k vnější teplotě a naopak (funkce vliv prostoru):--- %: čista klimatická1..99 %: klimaticka s kompenzací prostoru100 %: čistá prostorová	%	50	1	100
760	1060	1360	Diferenciál vypnutí kotle podle požadované prostorové teploty	°C	0,5	0,5	4
809	1109	1409	Čerpadlo kotle a oběhové čerpadlo jsou aktivní 24h	-	ne	-	-
834	1134	1434	Doba chodu pohonu kvůli nízké teplotě	s	180	30	873
850	1150	1450	Doporučuje použití manuální funkce	-	off
851	1151	1451	Teplota náběhu, při které proběhne vysušení podlahy	°C	25	0	95
855	1155	1455	Aktuální žádan teplota vysoušení	°C	-	-	-
856	1156	1456	Den aktivování funkce vysoušení	-	-	-	-

TO = Topný okruh

10.2 SYSTÉM TUV

Ovládací panel	MENU OKRUHU TUV		Tovární hodnota Min. Max.
1600	Provozní režimVyp = hodnota stejna jako pro protizámrazovou funkciZap = jmenovitá hodnotaEko = neaktivní předohřev	-	Zap - -
1610 Jmenovitá teplota TUV °C 60 35 60
1612	Útlumová teplota TUV	°C	35	8	60
1620	Aktivace časového programování	-	24h / denně	-	-
1640	Legionelní funkce:VypPeriodickyPevný den v týdnu	-	Vyp	-	-
1641 Periodicita legionelní funkce (1...7)		-	7	-	-
1642 Den legionelní funkce (pondělí...neděle)		-	Pondělí	-	-
1644	Čas startu legionelní funkce	-	--;--	-	-
1660	Způsob použití cirkulačního čerpadla TUV	-	Uvolnění TV	-	-
1663	Teplota, při které se cirkulační čerpadlo TUV	°C	45	8	60

Ovládací panel	KONFIGURACE	Tovární nastavení
5710	Topný okruh 1	Zap
5721	Topný okruh 3	Vyp
5730	Nastavení sondy TUV podle typu kotle (zásobník nebo průtokový ohřev)
5731	Ovládací prvek pro kontrolu přednosti TUV	Přepouštěcí venitl
5970	Čidlo přednosti TUV (pro kotle s průtokovým ohřevem)	-
5971	Umístění kontaktu	-
5973...5976	Parametry pro stanovení průtoku vody odběru TUV	-
5977	Vstup prostorového termostatu jednoho z topných okruhů	Prostorový termostat zóna 1
5978		-
6020	Multifunkční: je možné manuálně nakonfigurovat vstupy a výstupy Topný okruh 1, 2 o 3: řídí smíšenou zónu (1,2 nebo 3 -kapitola 6)	-
6021	Regulátor zpátečky: nepoužívá se Solár TV: řídí solární systém se 2 sondami a čerpadlem (kapitola 8) Předregulace/podávací čerp: nepoužívá se	-
6022
6024	Nepoužívají se.	-
6026		-
6028		-
6030...6038 Viz kapitola 10		-
6040...6045 Viz kapitola 10		-
6046...6068 Viz kapitola 10		-
6097	Typ sondy použité pro solární kolektor	Pt 1000
6200	Uložení stavu čidel (kapitola 5.2)	-
6212	Informace výrobce	-
6213	Informace výrobce	-
6215	Informace výrobce	-
6217	Informace výrobce	-
6230	Informace výrobce	-
6231	Informace výrobce	-
6704	Aktivace zobrazení interního kódu	ano
6705	Interní diagnostický kód	-
6706	Fáze hořáku, ve které se objevila porucha	-
6710	Reste relé alarmu (kapitola 10)	ne
6800	Historie – poslední porucha	-
6805	Interní kód poslední poruchy	-
6806	Fáze hořáku při poslední poruše	-
od 6810 do 6996	Historie poruch	-

Uvedené konfigurace jsou platné i pro další relé/sondy/vstupy desky, jako např. relé QX1 (řádek 5890) nebo sondy BX2 (řádek 5931) a BX3 (řádek 5932).

11. OSTATNÍ FUNKCE

Kromě uvedených nastavení je možné nakonfigurovat vstupy a výstupy podle požadavků systému.V následujících schématech jsou relé QX21 a sonda BX21 příslušenství, ale to stejné platí i pro relé QX22, QX23 a sonda BX22. Ve všech případech je třeba nastavit příslušenství jako "Multifunkční".

MENU	PROGRAMOVACÍ ŘÁDEK	PARAMETR	HODNOTA PRO NASTAVENÍ	POPIS
KONFIGURACE	6020 Funkce rozšiřující modul 1 Multifunkční Aktivování funkce soláru

11.1 RECIRKULAČNÍ ČERPADLO TUV

Pokud je použit zásobník TUV, lze kontrolovat recirkulační čerpadlo. Aktivování funkce je vázáno na časové programování TUV. Funkce aktivuje čerpadlo na 10 minut, následuje pauza 20 minuti. Minimalizují se tím cirkulační ztráty. Pomocí Ovládacího panelu vstupte do menu 2, viz popis v kapitole 5:

MENU PROGRAMOVACÍ ŘÁDEK HODNOTA			POPIS
KONFIGURACE	6030	Cirkulační čerpadlo Q4	Aktivování cirkulačního čerpadla TUV ( výstup relè QX21)
	6040	Čidlo cirkulace TV B39	Aktivování sondy cirkulace TUV (sonda BX21)
TEPLÁ VODA	1663	z výroby = 45°C	Teplota TUV, pod kterou je čerpadlo aktivní (hodnota cirkulace)

11.2 SOLÁRNÍ SYSTÉM PRO BAZÉN

Ohřev bazénu pomocí solárních kolektorů může být proveden následujícím způsobem.

1	Sonda solárního zásobníku B31 (BX22-M)	5	Čerpadlo bazénu (QX21-N)
2	Sonda solárního kolektoru B6 (BX21-M)	6	Sonda zpátečky vyhřívání bazénu – svorkovnice kotle M2
3	Čerpadlo solárního okruhu Q5 (QX23-N)	7	Bazén
4	Sonda zásobníku B3 – svorkovnice kotle M2 (9-10)

Uvedená schémata jsou pouze orientační, musí být schváleny odborníkem na tepelnou techniku.

Konfiguraci provedte viz popis v kapitole 8. Systém je pak nakonfigurován pro použití solárních kolektorů pro TUV. Pomocí Ovládacího panelu vstupte do menu 2, viz popis v kapitole 5:

MENU	PROGRAMOVACÍ ŘÁDEK	HODNOTA	POPIS
KONFIGURACE	5931	Čidlo bazénu B13	Aktivování sondy bazénu (vstup sondy BX2)
	6030	Solár. akč. člen bazénu K18	Aktivování čerpadla pro vyhřívání bazénu (Výstup relè QX21)
TEPLÁ VODA	6046	Uvolnění bazénu pro solár	Požadavek na ohřev bazénu od nadřazené regulace

Použití kontaktu H2 je důležité, neboť zaručuje správný provoz systému, umožňuje tepelnou výměnu s bazénem pouze tehdy, pokud je to možné. Zkontrolujte tedy, zda je v bazénu voda a zda bazén funguje.

Všeobecný požadavek tepla je požadavek, který nevychází ani od jednoho ze třech topných okruhů a/nebo z okruhu TUV. Tento požadavek je nazýván požadavek spotřeby a slouží pro dodání tepla externím jednotkám, jako např. pro ohřev vody v bazénu.

Funkci aktivujete provedením následující konfigurace. Pomocí Ovládacího panelu vstupte do menu 2, viz popis v kapitole 5:

MENU	PROGRAMOVACÍ ŘÁDEK	HODNOTA POPIS
KONFIGURACE	6030	Čerpadlo spotřeby VK1 Q15	Aktivování čerpadla kvůli vnějšímu požadavku 1 (Výstup relé QX21)
	6046 Požad	avek spotřeby VK1 Kontakt pro	pro vnější požadavek 1
OKRUH SPOTŘEBY 1	1859 Tovární nastavení = 70°C Teplota r	nastavení = 70°C Teplota r	nastavení = 70°C Teplota r

Pokud by byl požadavek tepla dodán pomocí analogového signálu 0-10 V, musí být nastaven parametr 6046 jako "Požad spotřeby VK1 10V". Dále je třeba nastavit údaje o signálu použitím parametrů:

6049

Hodnot teploty 1 H2 modul 1

6050

Působ kontaktu 1 H2 modul1

6051

Hodnot teploty 2 H2 modul 1

6052

Působ kontaktu 2 H2 modul1

Následuje přehled dalších konfigurací:

Relé QX21

Alarmový výstup K10 Alarm (např. bytový dům)
Podávací čerpadlo Q14	Aktivní čerpadlo při každém požadavku vytápění nebo externím požadavku
Časový program 5 K13 Kontakt	řízený “časových programem aux”
Požadavek na chlad K28 Požadavek chlazení okruhem chlazení 1
Dopouštění vody K34	Automatický napouštěcí ventil kotle
Odstavení ventilátoru K38	Kontrola externího ventilátoru

Sonda BX21

Čidlo zásobníku B4	Sonda zásobníku pro vytápění (horní)
Čidlo zásobníku B41	Sonda zásobníku pro vytápění (spodní)
Čidlo zásobníku B42	Třetí sonda zásobníku na vytápění (v polovině zásobníku)

Ingresso H2

Chybové/alarmové hlášení	Signál externího alarmu
Kotlový průt. spínač	Ovládání průtokoměru kotle (pouze pokud není v kotli)
Termostat kotle	Ovládání termostatu kotle (pouze pokud není v kotli)
Požad spotřeby VK1 10V	Externí požadave 1 se signálem 0-10V (*)
Měření tlaku 10V	Měření napětí se signálem 0-10V(*)
Výkonový pedstih 10V	Regulace výkonu kotle podle signálu 0-10V (*)

* Aby bylo možné funkce používat, je nezbytné nastavit charakteristiku analogového signálu pomocí následujících parametrů v menu Konfigurace Ovládacího panelu:

6049

Hodnot teploty 1 H2 modul 1

6050

Působ kontaktu 1 H2 modul1

6051

Hodnot teploty 2 H2 modul 1

6052

Působ kontaktu 2 H2 modul1

1. SEZNAM PORUCH

E	Porucha Popis poruchy
10	Čidlo vnější sondy	Okruh vytápění je aktivní bez ovládání (termostat, prostorová jednotka nebo vnější jednotka) nebe je poškozená vnější sonda
84	BSB, problém v komunikaci	2 nebo více prostorových jednotek nakonfigurovaných pro stejný okruh vytápění
98	Přídavný modul 1 Příslušenství	AGU 2.550 nenalezeno nebo nerozpoznáno
99	Přídavný modul 2 Příslušenství	AGU 2.550 nenalezeno nebo nerozpoznáno
373	Přídavný modul 3 Příslušenství	AGU 2.550 nenalezeno nebo nerozpoznáno
30	Sonda vstupu 1 Nenalezená sonda	směšovaného okruhu 1
32	Sonda vstupu 2 Nenalezená sonda	směšovaného okruhu 2
260	Sonda vstupu 3 Nenalezená sonda	směšovaného okruhu 3
335	BX21 žádná funkce Sonda BX21	není nakonfigurovaná
336	BX22 žádná funkce Sonda BX22	není nakonfigurovaná
324	BX stejná čidla Dvě nebo více sond je nakonfigurováno na stejnou funkci
52	Sonda ACS 2 Nenalezená sonda	TUV soláru
73	Sonda kolektoru 1 Nenalezená sonda solárního kolektoru
57	Sonda cirkulace TUV Nenalezená sonda cirkulace TUV
243	Sonda bazénu	Nenalezená sonda bazénu
25	Sonda kotle na dřevo	Nenalezená sonda kotle na dřevo
346	Chybí čerpadlo kotle Q10	Nenalezeno čerpadlo kotle na biomasu

1. TECHNICKÉ ÚDAJE

Napájení	Provozní napětí	AC 230 V (±10 %)
	Frekvence	50/60 Hz
	Maximální příkon	4 VA
	Bezpečnost vedení (Napájení a výstupy)	max. 10 AT
Kabeláž	Kabel nebo licna (zkroucena nebo opatřená dutinkou)	-
	1 vodič	0,5...2,5 mm ^2
	2 vodiče	0,5...1,5 mm ^2
Funkční údaje	Třída softwaru	A
	Druh provozu podle EN 60 730	1b (automatická operace)
Vstupy	Digitální vstup H2	-
	Bezpečnostní malé napětí pro bezpotenciálové kontakty	-
	Kontakt pro malé napětí	-
	Napětí při rozepnutém kontaktu	DC 12 V
	Napětí při sepnutém kontaktu	DC 3 mA
	Analogový vstup H2	-
	Bezpečné malé napětí	-
	Rozsah	DC 0..10 V
	Vnitřní odpor	>100 kΩ
	Vstup L	AC 230 V (±10%)
	vnitřní odpor	>100 kΩ
	Vstupy čidel BX21, BX22	NTC 10k
	povolené kabely připojení (měď)	-
	průměr	mm ^2	0,25	0,5	0,75	1,0	1,5
	maximální délka	m	20	40	60	80	120
Výstupy	Reléové výstupy	-
	proudový rozsah	AC 0,02...2 (2) A
	maximální spínací proud	15 A na ≤1 s
	maximální celkový proud (pro všechny relé)	AC 6 A
	napěťový rozsah	AC 24...230 V (pro bezpotenciálové výstupy)
Rozhranní	BSB	2 vodičové zapojení, nelze vyměnit polarizaci
	délka kabelů základní přístroj – periferní přístroj	max. 150 m
	celková délka	max. 300 m (maximální kapacita kabelu 60nF)
	průměr kabelu	0,5 mm ^2
Maximální počet kotlů v kaskádě		16

OBSAH

POPIS SYMBOLOV 121

1. ÚVOD 122

2. POPIS PRÍSLUŠENSTVA....122

3. INSTALÁCIA DO PANELU KOTLA....122

4. ELEKTRICKÉ ZAPOJENIA PRÍSLUŠENSTVA AGU 2.550 ....123

4.1 ELEKTRICKÉ ZAPOJENIE EXTERNÝCH PRÍSLUŠENSTIEV 124

1. PRÍSTUP DO PARAMETROV....125

2. ZMIEŠANÝ VYKUROVACÍ SYSTÉM 125

6.1 SCHÉMA 1 126

6.2 SCHÉMA 2....127

6.3 SCHÉMA 3....128

1. ZÓNOVÝ SYSTÉM VYKUROVANIA 129

7.1 SCHÉMA 4 129

7.2 SCHÉMA 5....130

1. ELEKTRICKÉ ZAPOJENIE PRIESTOROVÉHO TERMOSTATU....131

s mikrospínačmi v zónových ventiloch. 132

1. SOLARNY SYSTEM TUV....132

2. NASTAVENIE PARAMETROV ....133

10.1 SYSTÉM VYKUROVANIA....133

10.2 SYSTÉM TÚV....134

1. ĐALŠIE FUNKCIE....135

11.1 CIRKULAČNÉ ČERPADLO TÚV....135

11.3 VŠEOBECNÁ POŽIADAVKA TEPLA....136

11.4 ĐALŠIE KONFIGURÁCIE 136

1. ZOZNAM PORÚCH....137

2. TECHNICKÉ ÚDAJE....137

Elektrické časti pod prúdom, nebezpečenstvo elektrického šoku.

DÔLEŽITÉ INFORMÁCIE

Informácie k zmene parametrov a zapojeniu do svorkovnice nájdete v návode ku kotlu.

Svorkovnica M1 je pod vysokým napätím. Než vykonáte zapojenie, skontrolujte, či zariadenie nie je elektricky napájané.

Zóna s nízkou teplotou s priestorovou jednotkou - vykurovací okruh (1)

Zóna s vysokou teplotou s priestorovým termostatom - vykurovací okruh (2)

1 Vonkajšia sonda – svorkovnica kotla M2 (4-5)
2 Zmiešavací ventil zóny s nízkou teplotou (QX21-N-QX22)
3 Čerpadlo okruhu s nízkou teplotou (QX23-N)
4 Sonda okruhu s nízkou teplotou (BX21-M)
5 Bezpečnostný termostat (12V) okruhu s nízkou teplotou (H2-M)
6 Priestorová jednotka - svorkovnica kotla M2 (1-2-3)
7 Elektroventil alebo čerpadlo zóny s vysokou teplotou, externé napájanie
8 Priestorový termostat zóny s vysokou teplotou (pre zapojenie vid kapitola 8.1)

8

6

5

1

4

7

3

AGU 2.550

2

CG_2239

Zapojte bezpečnostný termostat zóny s nízkou teplotou.

6.3 SCHÉMA 3

Zóna s nízkou teplotou - vykurovací okruh (1) a s vysokou teplotou - vykurovací okruh (2) s priestorovým termostatom

1 Vonkajšia sonda – svorkovnica kotla M2 (4-5)
2 Zmiešavací ventil zóny s nízkou teplotou (QX21-N-QX22)
3 Čerpadlo okruhu s nízkou teplotou (QX23-N)
4 Sonda okruhu s nízkou teplotou (BX21-M)
5	Bezpečnostný termostat okruhu s nízkou teplotou (zapojte so zónovým čerpadlom, vid kapitola 8.3)
6 Vstup priestorového termostatu (12V) zóny s nízkou teplotou (H2-M)
7 Elektroventil alebo čerpadlo s vysokou teplotou, externé napájanie
8 Priestorový termostat zóny s vysokou teplotou (pre zapojenie vid kapitola 8.1)

Odporúčame zapojit' bezpečnostný termostat zóny s nízkou teplotou s čerpadlom 3.

7. ZÓNOVÝ SYSTÉM VYKUROVANIA

Dve zóny s priestorovou jednotkou vykurovacích okruhov (1 a 2) a 1 zóna s priestorovým termostatom vykurovacieho okruhu (3).

1	Vonkajšia sonda svorkovnice kotla M2 (4-5)	5	Priestorová jednotka 2 svorkovnice kotla M2 (1-2-3)
2	Elektroventil alebo zónové čerpadlo okruhu 1 (QX21-N)*	6	Elektroventil alebo zónové čerpadlo okruhu 3, externé napájanie
3	Priestorová jednotka okruhu 1 svorkovnice kotla M2 (1-2-3)	7	Priestorový termostat okruhu 3 (pre zapojenie vid' kapitola 8.1)
4	Elektroventil alebo zónové čerpadlo okruhu 2 (QX22-N)*

* Príslušenstvo AGU 2.550 nie je schopné priamo riadit' elektroventil s 3 drôtmi. Je nevyhnutné použit' relé s kontaktom.

1	Vonkajšia sonda – svorkovnica kotla M2 (4-5)	5	Priestorová jednotka okruhu 2 – svorkovnica kotla M2 (1-2-3)
2	Elektroventil alebo zónové čerpadlo okruhu 1 (QX21-N)*	6	Elektroventil alebo zónové čerpadlo okruhu 3 (QX23-N)*
3	Priestorová jednotka okruhu 1 – svorkovnica kotla M2 (1-2-3)	7	Priestorová jednotka okruhu 3 – svorkovnica kotla M2 (1-2-3)
4	Elektroventil alebo zónové čerpadlo okruhu 2 (QX22-N)*
    AY["CG_2239"]

* Príslušenstvo AGU 2.550 nie je schopné riadit' priamo elektroventil s 3 káblami. Je potrebné použit' relé s kontaktom.

Zapojte bezpečnostný termostat zóny s nizkou teplotou.

Zapojte bezpečnostný termostat zóny s nízkou teplotou.

9. SOLÁRNY SYSTÉM TÚV

1	sonda solárneho zásobníka B31 (BX22-M)	3	čerpadlo solárneho okruhu Q5 (QX23-N)
2	sonda solárneho kolektora B6 (BX21-M)	4	sonda zásobníka B3 – svorkovnica kotla M2 (9-10)

TO = Vykurovací okruh

10.2 SYSTÉM TÚV

1	Sonda solárneho zásobníka B31 (BX22-M)	5	Čerpadlo bazéna (QX21-N)
2	Sonda solárneho kolektora B6 (BX21-M)	6	Sonda spiatočky vyhrievania bazéna – svorkovnica kotla M2
3	Čerpadlo solárneho okruhu Q5 (QX23-N)	7	Bazén
4	Sonda zásobníka B3 – svorkovnica kotla M2 (9-10)

