MANUAL DE USUARIO Platinum DUO Plus Baxi

DESCRIPCIÓN DE LOS SÍMBOLOS....138

1. INTRODUCCIÓN......139
2. DESCRIPCIÓN DEL ACCESORIO<....139
3. MONTAJE EN EL PANEL DE CONTROL DE LA CALDERA....139
4. CONEXIONADO ELÉCTRICO ACCESORIO AGU 2.550....140
   4.1 CONEXIONADO ELÉCTRICO DE LOS ACCESORIOS EXTERNOS 141
5. ACCESO A LOS PARÁMETROS ....142
6. INSTALACIÓN DE CALEFACCIÓN MIXTA....142
   6.1 ESQUEMA 1....143
   6.2 ESQUEMA 2....144
   6.3 ESQUEMA 3....145
7. INSTALACION DE CALEFACCIÓN POR ZONAS....146

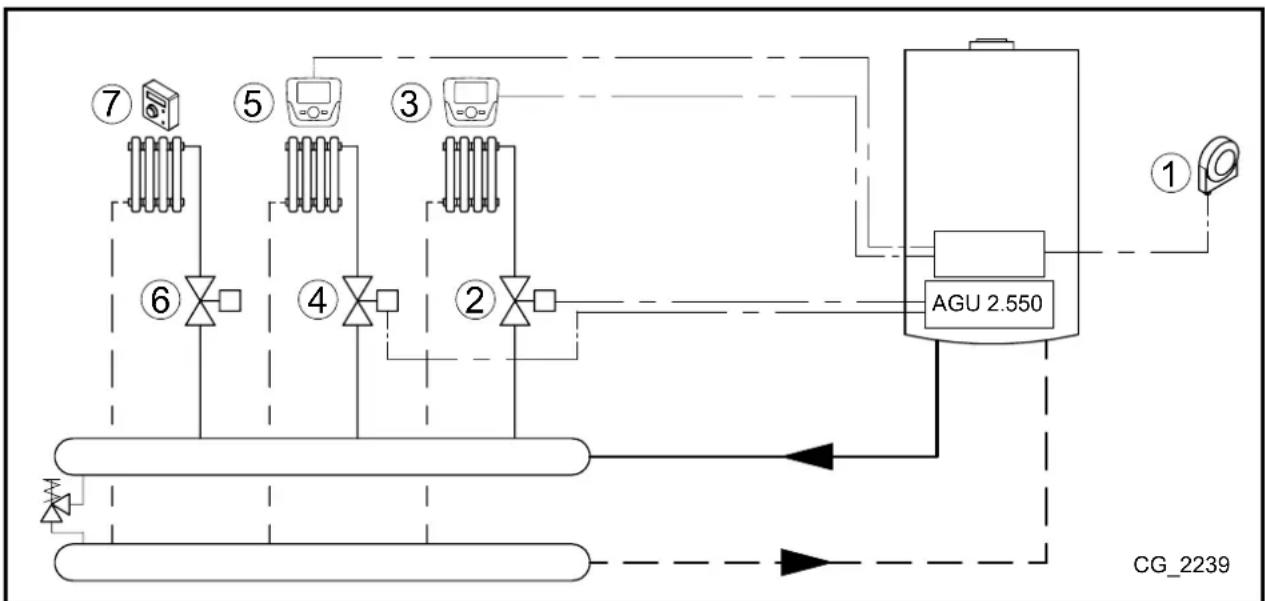

   7.1 ESQUEMA 4....146
8. CONEXIONADO ELÉCTRICO DEL TERMOSTATO DE AMBIENTE....148
   8.1 SITUACIÓN - 1 - Conexión de termostato de ambiente individual en una zona de alta temperatura....148

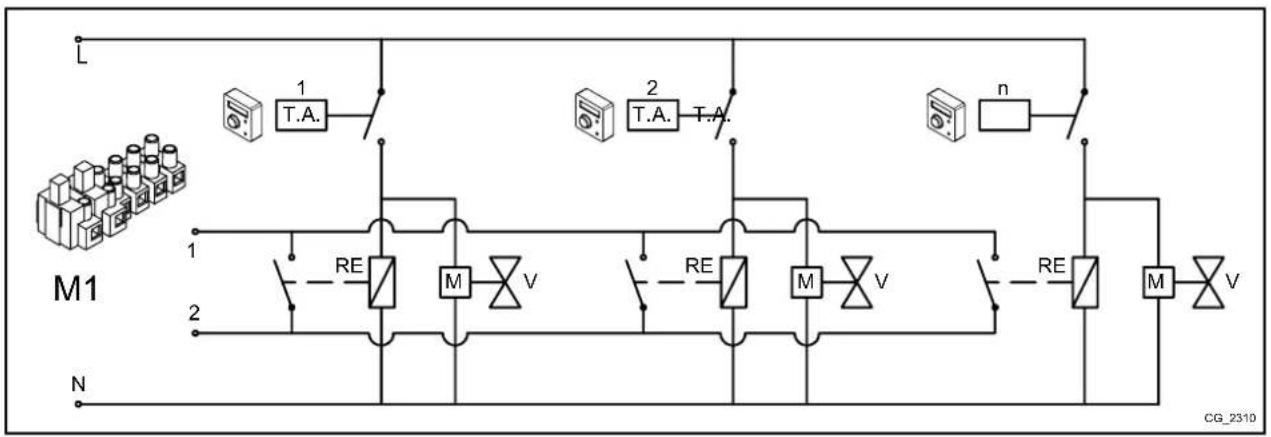

   8.2 SITUACIÓN - 2 - Conexión de termostatos de ambiente a un sistema multizona de alta temperatura....148
   8.3 SITUACIÓN - 3 - Conexión de termostatos de ambiente a un sistema multizona de baja temperatura....148
   8.4 SITUACIÓN - 4 - Conexión de termostatos de ambiente a un sistema multizona de baja temperatura
   con microrruptores de finales de carrera en las válvulas de zona. 149

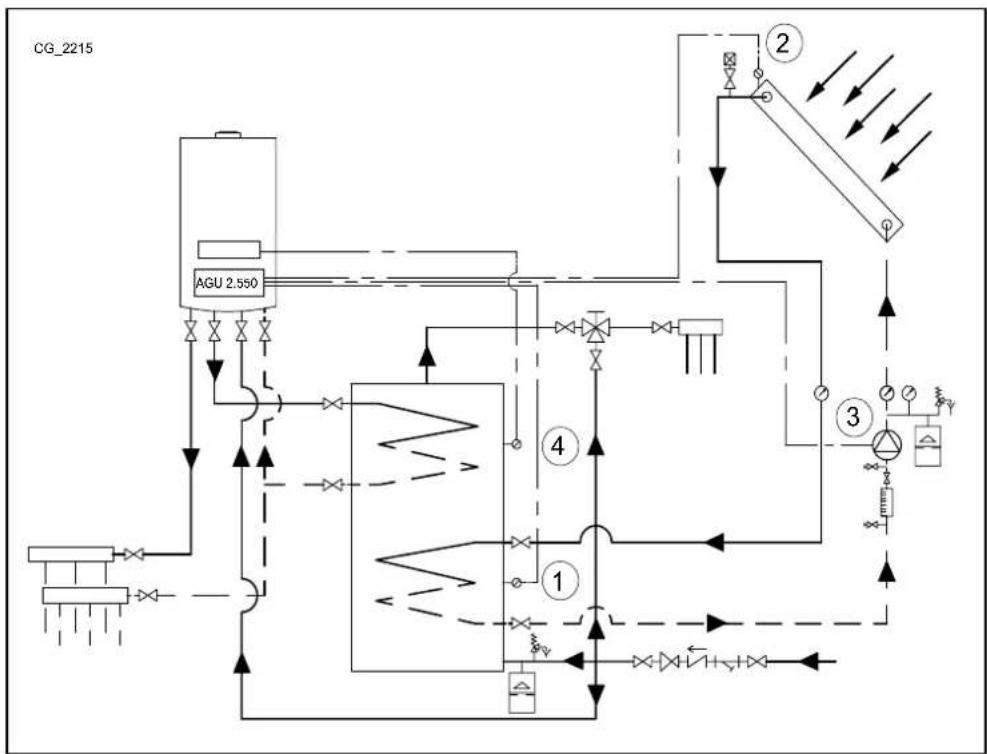

9. INSTALACIÓN SOLAR DE AGUA CALIENTE SANITARIA....149
10. CONFIGURACIÓN DE PARÁMETROS....150
    10.1 INSTALACIÓN DE CALEFACCIÓN....150
    10.2 INSTALACIÓN AGUA CALIENTE SANITARIA....151
11. FUNCIONES VARIAS....152
    11.1 CIRCULADOR DE RECIRCULACIÓN DEL AGUA CALIENTE SANITARIA....152
    11.2 INSTALACIÓN SOLAR PARA PISCINA....152
    11.3 DEMANDA GENÉRICA DE CALOR....153
    11.4 OTRAS CONFIGURACIONES....153
12. CARACTERÍSTICAS TÉCNICAS....154

En la constante acción de mejoramiento de los productos, se reserva la posibilidad de modificar los datos indicados en esta documentación, en cualquier momento y sin previo aviso. La presente documentación constituye un soporte informativo y no puede ser considerada un contrato hacia terceros.

DESCRIPCIÓN DE LOS SÍMBOLOS

ADVERTENCIA

Riesgo de daño o mal funcionamiento del aparato. Prestar especial atención a las advertencias de peligro relacionadas con posibles daños a las personas.

PELIGRO DE ALTO VOLTAJE

Partes eléctricas en tensión, peligro de descargas eléctricas.

INFORMACIÓN IMPORTANTE

Información que deberá leer con especial cuidado porque son útiles para el buen funcionamiento de la caldera.

1. INTRODUCCIÓN

La caldera puede gestionar de forma independiente hasta tres circuitos de calefacción mediante el uso de accesorios externos, tales como unidades de ambiente, controles remotos y módulos externos. La electrónica que equipa esta caldera también incluye una amplia gama de funciones para la personalización y la gestión de diversas tipologías de instalaciones. Para el buen funcionamiento del sistema, es imprescindible asignar a cada accesorio utilizado un número (del 1 al 3) que permita reconocerlo a la placa de la caldera.

2. DESCRIPCIÓN DEL ACCESORIO<

Con este accesorio, el aparato es capaz de gestionar:

• Circuitos de Calefacción a diferentes temperaturas.
• Sistema de energía solar para Agua Caliente Sanitaria.
• Otras aplicaciones específicas (piscina, circulador de recirculación de Agua Caliente Santiaria, etc.).

Este accesorio es capaz de gestionar directamente los componentes del circuito (circulador, sonda de temperatura, válvula mezcladora, etc) hasta un máximo de 3 salidas de relé independientes, 2 sondas de temperatura y 1 entrada de control. Puede utilizar algunas funciones predefinidas que faciliten la configuración de la instalación.

Para cambiar los parámetros y las conexiones en la bornera del panel de control, consulte el manual de instrucciones de la caldera

Para la realización de la configuración descrita es necesario utilizar el Control Remoto para ajustar los parámetros.

Verificar que la caldera está preparada para este accesorio.

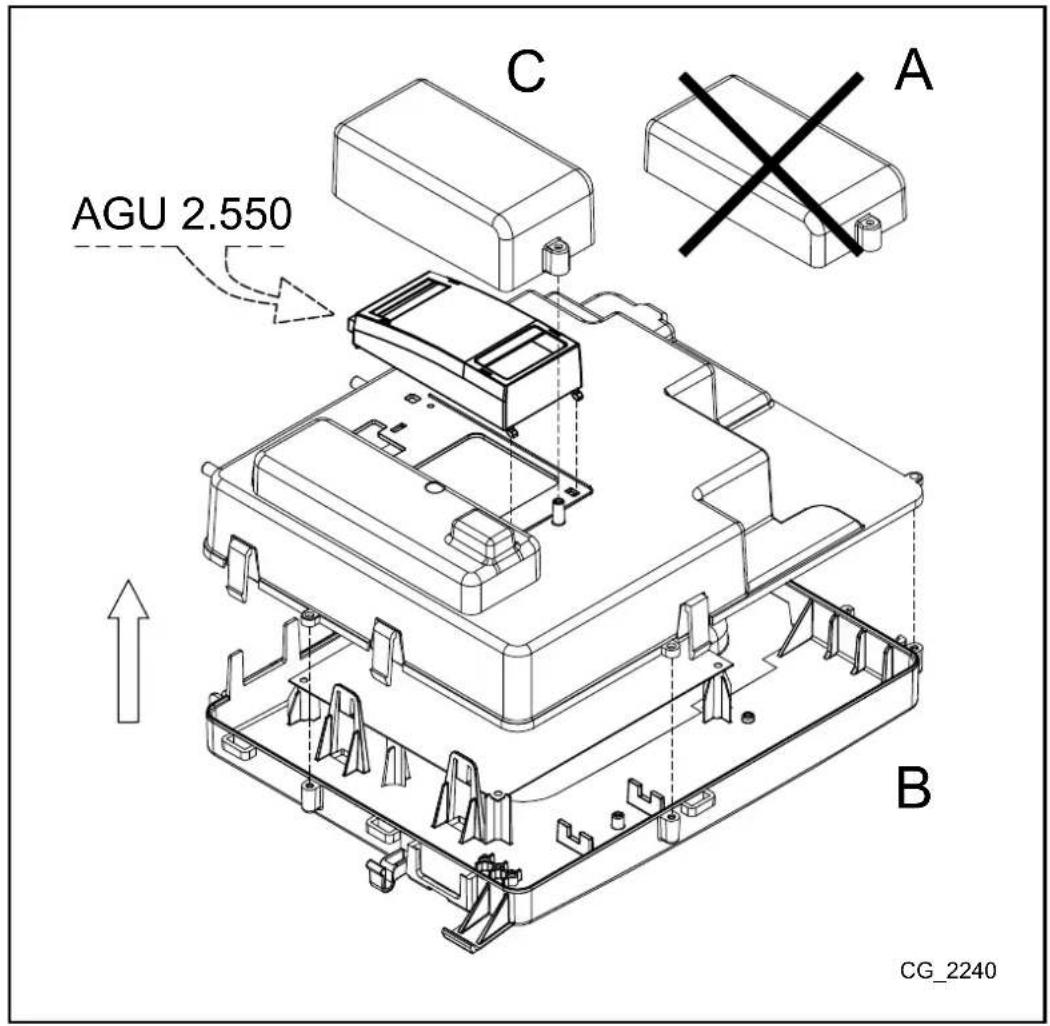

3. MONTAJE EN EL PANEL DE CONTROL DE LA CALDERA

Retire la cubierta A del panel de control B. Levante el panel de control B y conectar el cable plano entre el conector X50 del accesorio AGU2.550 y el conector X41 de la placa de la caldera, pasándolo por el orificio presente en el panel de control B. Cierre el panel de control B e inserte el AGU 2.550. Realizar las conexiones eléctricas necesarias para instalar y asegurar la nueva cubierta C incluida en el suministro.

AGU 2.550 C A B CG_2240

4. CONEXIONADO ELÉCTRICO ACCESORIO AGU 2.550

LEYENDA CONEXIONADO CONECTORES
X50	Conector para el conexionado por cable plano entre la placa electrónica de la caldera y el accessorio AGU 2.550
X1 (L-N)	Conexionado a la bornera en la caldera para la alimentación eléctrica
X1 (QX21-N)	Salida de relé 230 V programableX1 (QX22-N)
X1 (QX23-N)
X2(H2-M)	Entrada Digital 12 V - CC o analógica 0 -10 V CC programable
X2 (BX21-M)	Entrada sonda NTC 10K / Pt1000 programable
X2 (BX22-M)
X2 (U+) Salida 12 V CC

M1 N L M X41 X23 X21 X30 X40 X42 X60 X70 X23 X50 X10 X11 X12 X13 X14 X1 X2 M C X50 ① on ② on ③ on L N OX20 N OX22 N OX21 AGU2.5 ① on ② on ③ on H2 M BX21 M BX22 U+ ON ON X50 X50 ① 1 2 ② 1 2 ③ 1 2 X50 CG_2240

La bornera M1 es de alta tensión. Antes de conectar asegurarse de que el dispositivo no recibe alimentación eléctrica.

En el caso de que el aparato se conecte a una instalación de suelo radiante, para salvaguardar la instalación, el instalador debe preverse un termostato de protección contra la sobretemperatura.

Compruebe que intensidad nominal total de absorción de los accesorios conectados al AGU 2.550 sea inferior a 0,5 A. Si es mayor, se debe colocar un relé entre el AGU 2.550 y el accesorio(circulador, por ejemplo).

CONFIGURACIÓN GENERAL

Configurar el accesorio AGU 2.550 usando el selector que se muestra en la figura como módulo (1) (el ajuste está serigrafiado en el cuerpo del accesorio). Si se utilizan accesorios adicionales, configurarlos como módulos (2) y (3).

4.1 CONEXIONADO ELÉCTRICO DE LOS ACCESORIOS EXTERNOS

Para el conexionado eléctrico del accesorio AGU2.550 con otros accesorios externos, proceder como sigue (utilizar cable armonizado "HAR H05 VV-F" de sección 1 mm²):

SISTEMA CON CIRCUITO MEZCLADOR (ver esquema cap. 4.1)

• Conectar el circulador del circuito mezclador al conector QX23 del AGU2.550.
• Conectar la sonda de ida QAD 36 del sistema mezclador (disponible como accesorio) al conector BX21 del AGU2.550.
• Conectar la válvula mezcladora a los conectores QX22-QX21 del AGU2.550.
• Conectar el termostato de ambiente al conector H2 del AGU2.550.

SISTEMA DE ENERGÍA SOLAR PARA AGUA CALIENTE SANITARIA (vedi schema cap. 4.2)

• Conectar el circulador de la instalación solar al conector QX23 del AGU2.550.
• Conectar la sonda de acumulador solar al conector BX22 del AGU2.550.
• Conectar la sonda de los paneles solares al conector BX21 del AGU2.550.

4.1.1 SISTEMA CON CIRCUITO MEZCLADOR

A SONDA DE IDA QAD36

B VÁLVULA MEZCLADORA

C CIRCULADOR ZONA DE MEZCLA

230V L N GX3 N GX2 N GX21 X1 AGU2.5 ① ON ② ON ③ ON H2 M BX21 M BX22 U+ ON 1 2 X50 A CG_2241

4.1.2 SISTEMA DE ENERGÍA SOLAR PARA AGUA CALIENTE SANITARIA

A SONDACUMULADOR (DISPONIBLE COMO ACCESORIO)

B SONDAPANELES (DISPONIBLE COMO ACCESORIO)

C CIRCULADOR CIRCUITO SOLAR

230V L N OX23 N OX22 N OX21 X1 AGU2.5 ① on ② on ③ on H2 M BX21 M BX22 U+ ON 1 2 B X50 A CG_2241

5. ACCESO A LOS PARÁMETROS

Para realizar la configuración, entrar en el menú de parámetros del Control Remoto como se indica a continuación:

LEYENDA MENÚ DE LA FIGURA

1	Usuario final	3	Técnico especialista
2	Puesta en marcha	4	OEM

El procedimiento para acceder a los cuatro menús que permite la programación de la caldera son los siguientes:

• del menú principal C.
  A y C (mantenerlos pulsados unos 6 segundos) B menú 1-2-3-4 (ver la figura adjunta y la leyenda).
  • C repetidamente para volver al menú anterior y al menú principal.

FUNCIONES DE LAS TECLAS PARA LA MODIFICACIÓN DE LOS PARÁMETROS

B	Menú / desplazarse por el menú interno de parámetros / elegir el valor del parámetro
	Entrar al menú seleccionado / seleccionar el parámetro a cambiar / confirmar el valor seleccionado
	Volver al menú predecente

En todas las configuraciones presentadas, si utiliza un Control Remoto o una Unidad de Ambiente, estableciéndolos como unidad de ambiente 1 es posible gestionar, además de la zona de Calefacción 1, las funciones del Agua Caliente Sanitaria y el stand-by de la caldera. Estableciéndolo como unidad de ambiente 2 o unidad de ambiente 3es posible sola y respectivamente gestionar las zonas de Calefacción 2 y 3. Ver las instrucciones de los respectivos accesorios para el proceso de configuración.

Al término de cada configuración de instalación, realice el siguiente procedimiento para memorizar en la caldera los componentes utilizados.

• Acceder al menú 2 como se indica al inicio de este capítulo.
• B Configurazione B B línea del programa 6200 a continuación B.
  • B Si a continuación B para confirmar.

6. INSTALACIÓN DE CALEFACCIÓN MIXTA

Es posible configurar el accesorio AGU 2.550 para la gestión de un circuito de baja temperatura. De este modo, el AGU 2.550 está en disposición de controlar el circulador, la válvula mezcladora y la sonda de ida del circuito de Calefacción seleccionado de acuerdo a los esquemas siguientes.

Los esquemas en esta documentación son de carácter orientativo y deben ser avalados por un estudio termotécnico de la instalación a realizar.

Modificar el parámetro relacionado con el tiempo de cierre de la válvula mezcladora, de acuerdo con el modelo utilizado y según las siguientes instrucciones:

Los esquemas que se presentan a continuación son para calderas con potencia inferior a 35 kW. Para calderas con potencia superior a 35 kW, debe preverse un separador hidráulico a la salida de la caldera y las zonas deben estar equipadas con circulador de zona en sustitución de electroválvula.

6.1 ESQUEMA 1

Zona de baja temperatura con Unidad de Ambiente - circuito de Calefacción(1) Zona de alta temperatura con termostato de ambiente - circuito de Calefacción(2)

1 Sonda exterior - bornera M2 (4-5) de caldera
2 Válvula mezcladora de zona de baja temperatura (QX21-N-QX22)
3 Circulador circuito de baja temperatura (QX23-N)
4 Sonda circuito de baja temperatura (BX21-M)
5	Termostato de seguridad (12V) circuito de baja temperatura (H2-M)
6 Unidad de Ambiente - bornera M2 (1-2-3) de caldera
7 Electroválvula o circulador de zona de alta temperatura alimentada externamente
8 Termostato ambiente zona de alta temperatura (para el conexionado ver capítulo 8.1)

Conectar el termostato de seguridad, de protección del circuito de baja temperatura, en H2 (H2-M) del accesorio AGU 2.550. Utilizando el Control Remoto, entrar en el menú 2, como se describe en el capítulo 5, y efectuar las siguientes configuraciones:

MENÚ	LINEA DE PROGRAMA	PARÁMETRO	VALOR DE FÁBRICA	DESCRIPCIÓN
CONFIGURACIÓN	5715	Circuito calefacción 2	On	Habilitación del Circuito de Calefacción 2
	5977 Entrada función H5		Termostato ambiente CC2	Habilitación del termostato para el circuito 2 (bornera M1 (1-2) en placa)
	6020 Función módulo de extensión 1		Circuito calefacción 1	Habilitación de la zona de baja temperatura
	6046	Función de la entrada H2 del módulo 1	Termostato límite CC	Entrada H2 habilitada como protección de la zona de baja temperatura
CIRCUITO CALEFACCIÓN 1	742	Consigna ida con termostato de ambiente	---	Habilitación de la temperatura de ida modulante (zona de baja temperatura)
	834	Tiempo funcionam. actuador	Standard 180 s	Tiempo de cierre de la válvula mezcladora

La unidad de ambiente es capaz de controlar directamente la zona de baja temperatura en función de la temperatura ambiente deseada en la sala. Si, girando el mando B, la pantalla muestra la temperatura de ida de la caldera y no la temperatura ambiente, significa que el parámetro 742 no ha estado configurado correctamente.

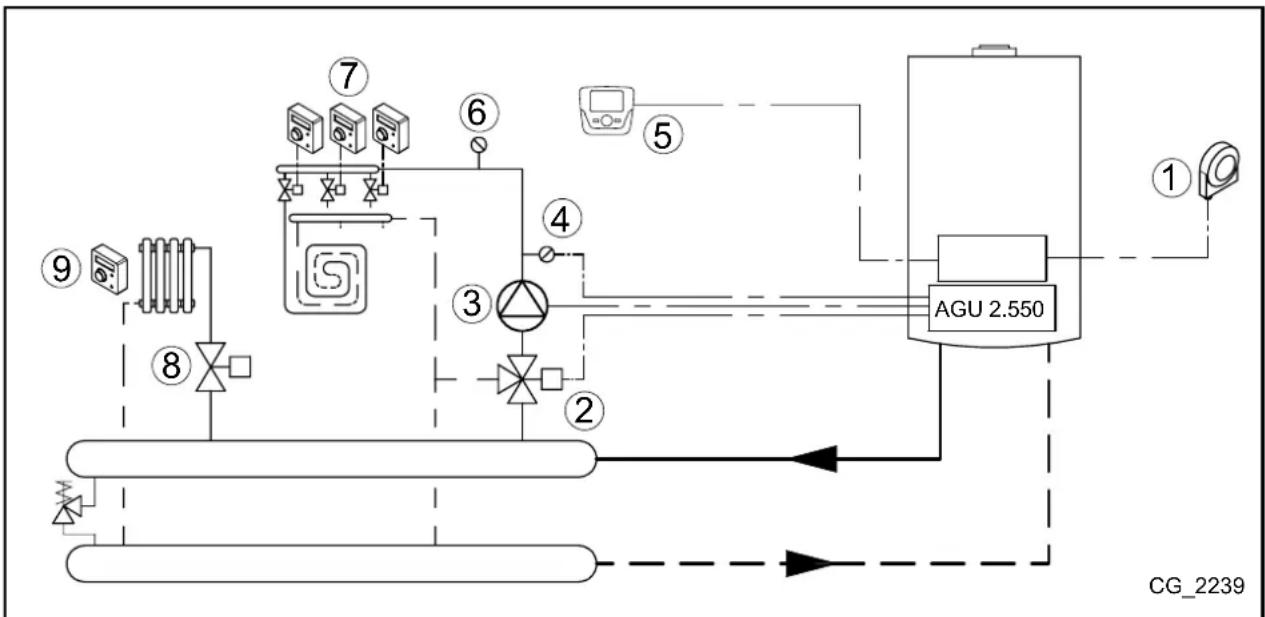

6.2 ESQUEMA 2

Más zonas de baja temperatura con termostato de ambiente y Unidad de Ambiente comunes - circuito de Calefacción(1)

Zona de alta temperatura con termostato de ambiente - circuito de Calefacción(2)

1 Sonda exterior - bornera M2 (4-5) de caldera
2 Válvula mezcladora de zona de baja temperatura (QX21-N-QX22)
3 Circulador circuito de baja temperatura (QX23-N)
4 Sonda circuito de baja temperatura (BX21-M)
5 Unidad de Ambiente - bornera M2 (1-2-3) de caldera
6	Termostato de seguridad circuito de baja temperatura (conectar en serie con la electroválvula, ver cap. 8.4)
7 Entrada termostato ambiente (12V) zona de baja temperatura (H2-M)
8 Electroválvula o circulador de zona de alta temperatura alimentada externamente
9 Termostato ambiente zona de alta temperatura (para el conexionado ver capítulo 8.1)

Utilizando el Control Remoto, entrar en el menú 2, como se describe en el capítulo 5, y efectuar las siguientes configuraciones:

MENÚ	LINEA DE PROGRAMA	PARÁMETRO	VALOR DE FÁBRICA	DESCRIPCIÓN
CONFIGURACIÓN	5715	Circuito calefacción 2	On	Habilitación del Circuito de Calefacción 2
	5977 Entrada función H5		Termostato ambiente CC2	Habilitación del termostato para el circuito 2 (bornera M1 (1-2) en placa)
	6020	Función módulo de extensión 1	Circuito calefacción 1	Habilitación de la zona de baja temperatura
	6046	Función de la entrada H2 del módulo 1	Termostato ambiente CC1	Entrada H2 habilitada como termostato de ambiente de la zona de baja temperatura
CIRCUITO CALEFACCIÓN 1	710 Consigna confort 35°C			Consigna del local a calefactar (zona de baja temperatura)
CIRCUITO CALEFACCIÓN 1	834	Tiempo funcionam. actuador	Standard 180 s	Tiempo de cierre de la válvula mezcladora

Estableciendo la temperatura de confort en el valor máximo (35 °C), se garantiza el buen funcionamiento de las zonas de baja temperatura. De esta manera, la Unidad de Ambiente no bloquea la demanda de calor de los termostatos de ambiente individuales que gestionan cada uno su zona.

En este caso, la Unidad de Ambiente realiza la función de gestionar la instalación de baja temperatura, pero no se puede utilizar para la gestión de la temperatura de uno de los locales. Girando el mando B, la pantalla muestra la temperatura de ida de la caldera. El circuito de calefacción funciona a impulsión fija.

Para proteger la zona de baja temperatura, conectar un termostato de seguridad en serie a la alimentación de la electroválvula de zona, de manera que ésta cierre completamente el circuito en caso de anomalía.

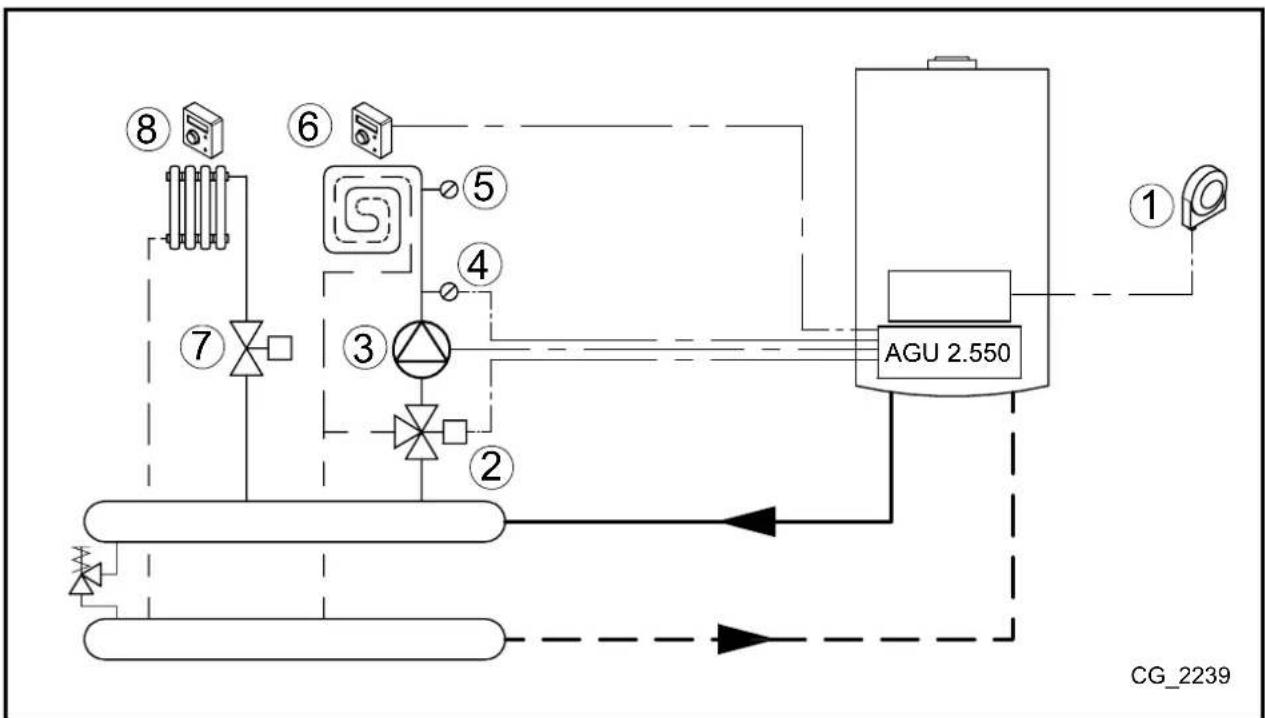

6.3 ESQUEMA 3

Zona de baja-circuito de Calefacción(1) y de alta temperatura - circuito de Calefacción(2) con termostatos de ambiente

1 Sonda exterior - bornera M2 (4-5) de caldera
2 Válvula mezcladora de zona de baja temperatura (QX21-N-QX22)
3 Circulador circuito de baja temperatura (QX23-N)
4 Sonda circuito de baja temperatura (BX21-M)
5	Termostato de seguridad circuito de baja temperatura (conectar en serie con la electroválvula, ver cap. 8.3)
6 Entrada termostato ambiente (12V) zona de baja temperatura (H2-M)
7 Electroválvula o circulador de zona de alta temperatura alimentada externamente
8 Termostato ambiente zona de alta temperatura (para el conexionado ver capítulo 8.1)

Utilizando el Control Remoto entrar en el menú 2, como se describe en el capítulo 5, y efectuar las siguientes configuraciones:

MENÚ	LINEA DE PROGRAMA	PARÁMETRO	VALOR DE FÁBRICA	DESCRIPCIÓN
CONFIGURACIÓN	5715	Circuito calefacción 2	On	Habilitación del Circuito de Calefacción 2
	5977 Entrada función H5		Termostato ambiente CC2	Habilitación del termostato para el circuito 2 (bornera M1 (1-2) en placa)
	6020 Función módulo de extensión 1		Circuito calefacción 1	Habilitación de la zona de baja temperatura
	6046	Función de la entrada H2 del módulo 1	Termostato ambiente CC1	Entrada H2 habilitada como termostato de ambiente de la zona de baja temperatura
CIRCUITO CALEFACCIÓN 1	834	Tiempo funcionam. actuador	Standard 180 s	Tiempo de cierre de la válvula mezcladora

Recomendamos conectar el termostato de protección de la zona de baja temperatura en serie con el circulador 3.

7. INSTALACION DE CALEFACCIÓN POR ZONAS

Si no es necesario gestionar instalaciones mixtas, se puede utilizar el accesorio AGU 2550 para controlar los circuladores/electroválvulas de zona, como se indica a continuación

Los esquemas en esta documentación son de carácter orientativo y deben ser avalados por un estudio termotécnico de la instalación a realizar.

7.1 ESQUEMA 4

Dos zonas con Unidad de Ambiente circuitos de Calefacción(1 y 2) y 1 zona con termostato ambiente circuito de Calefacción (3).

1	Sonda exterior - bornera M2 (4-5) de caldera	5	Unidad de Ambiente circuito 2 bornera M2 (1-2-3) de caldera
2	Electroválvula o circulador de zona circuito 1 (QX21-N)*	6	Electroválvula o circulador de zona circuito 3 alimentada externamente
3	Unidad de Ambiente circuito 1 bornera M2 (1-2-3) de caldera	7	Termostato ambiente circuito 3 (para el conexionado ver capítulo 8.1)
4	Electroválvula o circulador de zona circuito 2 (QX22-N)*

* El accesorio AGU 2.550 no es capaz de controlar directamente una electroválvula de 3 hilos. Si es necesario este aspecto, realizarlo mediante un relé con un contacto de cambio.

Las Unidades de Ambiente 3 y 5 están conectadas en paralelo.

Las Unidades de Ambiente pueden controlar directamente sus áreas respectivas de acuerdo a la temperatura deseada en el local. Utilizando el Control Remoto, entrar en el menú 2, como se describe en el capítulo 5, y efectuar las siguientes configuraciones:

MENÚ	LINEA DE PROGRAMA	PARÁMETRO	VALOR DE FÁBRICA	DESCRIPCIÓN
CONFIGURACIÓN	5715	Circuito calefacción 2	On	Habilitación del Circuito de Calefacción 2
	5721	Circuito calefacción 3	On	Habilitación del Circuito de Calefacción 3
	5977	Entrada función H5	Termostato ambiente CC3	Habilitación del termostato para el circuito 3 (bornera M1 (1-2) en placa)
	6020	Funzione modulo di estensione 1	Multifuncional	-
	6030	Salida relé QX21 módulo 1	Bomba circ. calef. CC1 Q2	Controllo del circulador/electroválvula del circuito 1
	6031	Salida relé QX22 módulo 1	Bomba circ. calef. CC2 Q6	Controllo del circulador/electroválvula del circuito 2
CIRCUITO CALEFACCIÓN 1	742	Consigna ida con termostato de ambiente	---	Habilitación de la temperatura de ida modulante (Circuito de Calefacción 1)
CIRCUITO CALEFACCIÓN 2	1042	Consigna ida con termostato de ambiente	---	Habilitación de la temperatura de ida modulante (Circuito de Calefacción 2)

Las Unidades de Ambiente pueden controlar directamente sus áreas respectivas de acuerdo a la temperatura deseada en el local. Si, girando el mando B, la pantalla muestra la temperatura de ida de la caldera y no a la temperatura ambiente, significa que el parámetro 742 y 1042 no han estado configurados correctamente.

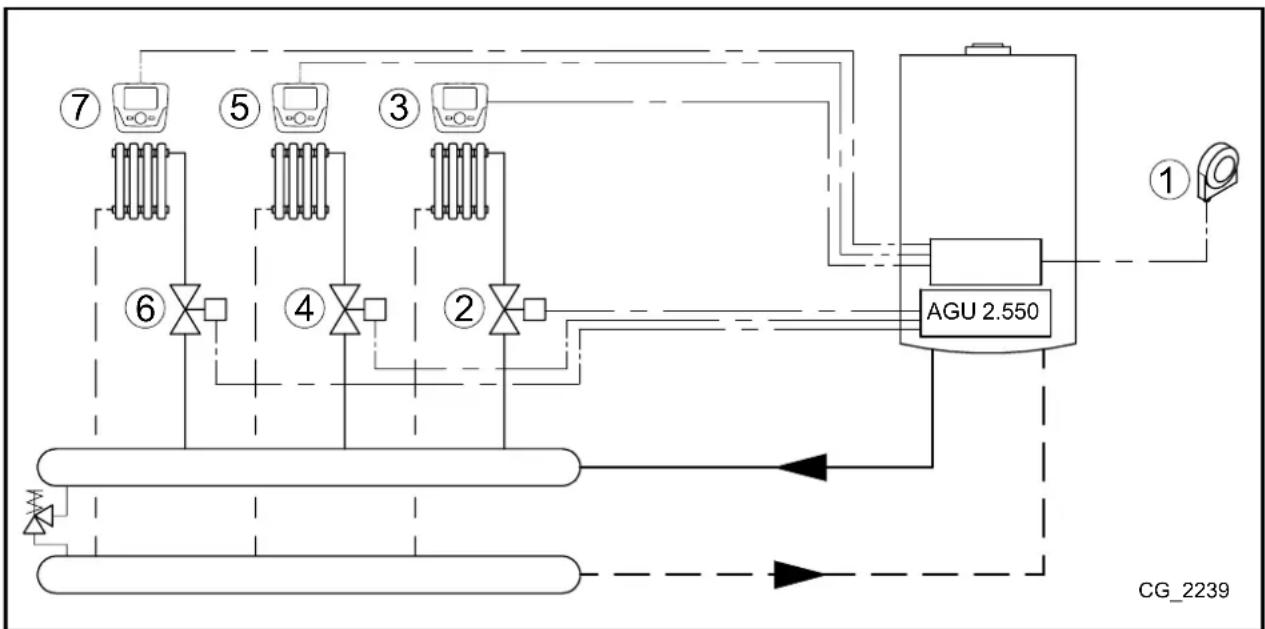

7.2 ESQUEMA 5

Tres zonas con Unidad de Ambiente (circuits de Calefacción 1, 2 y 3)

1	Sonda exterior - bornera M2 (4-5) de caldera	5	Unidad de Ambiente circuito 2 bornera M2 (1-2-3) de caldera
2	Electroválvula o circulador de zona circuito 1 (QX21-N)*	6	Electroválvula o circulador de zona circuito 3 (QX23-N)*
3	Unidad de Ambiente circuito 1 bornera M2 (1-2-3) de caldera	7	Unidad de Ambiente circuito 3 bornera M2 (1-2-3) de caldera
4 E	electroválvula o circulador de zona circuito 2 (QX22-N)*

* El accesorio AGU 2.550 no es capaz de controlar directamente una electroválvula de 3 hilos. Si es necesario este aspecto, realizarlo mediante un relé con un contacto de cambio.

Las Unidades de Ambiente 3, 5 y 7 están conectadas en paralelo.

Las Unidades de Ambiente pueden controlar directamente sus áreas respectivas de acuerdo a la temperatura deseada en el local. Utilizando el Control Remoto, entrar en el menú 2, como se describe en el capítulo 5, y efectuar las siguientes configuraciones:

MENÚ	LINEA DE PROGRAMA	PARÁMETRO	VALOR DE FÁBRICA	DESCRIPCIÓN
CONFIGURACIÓN	5715	Circuito calefacción 2	On	Habilitación del Circuito de Calefacción 2
	5721	Circuito calefacción 3	On	Habilitación del Circuito de Calefacción 3
	5977	Entrada función H5	Ninguna	Deshabilitación del termostato en bornera M1 (1-2) en caldera
	6020	Funzione modulo di estensione 1	Multifuncional	-
	6030	Salida relé QX21 módulo 1	Bomba circ.calef. CC1 Q2	Controllo del circulador/electroválvula del circuito 1
	6031	Salida relé QX22 módulo 1	Bomba circ. calef. CC2 Q6	Controllo del circulador/electroválvula del circuito 2
	6032	Salida relé QX23 módulo 1	Bomba circ.calef. CC3 Q20	Controllo del circulador/electroválvula del circuito 3
CIRCUITO CALEFACCIÓN 1	742	Consigna ida con termostato de ambiente	---	Habilitación de la temperatura de ida modulante (Circuito de Calefacción 1)
CIRCUITO CALEFACCIÓN 2	1042	Consigna ida con termostato de ambiente	---	Habilitación de la temperatura de ida modulante (Circuito de Calefacción 2)
CIRCUITO CALEFACCIÓN 3	1342	Consigna ida con termostato de ambiente	---	Habilitación de la temperatura de ida modulante (Circuito de Calefacción 3)

Las Unidades de Ambiente pueden controlar directamente sus áreas respectivas de acuerdo a la temperatura deseada en el local. Si, girando el mando B, la pantalla muestra la temperatura de ida de la caldera y no a la temperatura ambiente, significa que el parámetro 742 y 1042 no han estado configurados correctamente.

8. CONEXIONADO ELÉCTRICO DEL TERMOSTATO DE AMBIENTE

La temperatura de funcionamiento es la misma para todos los circuitos.

Los relés se pueden reemplazar por válvulas equipadas con microrruptores de finales de carrera y viceversa.

8.1 SITUACIÓN - 1 - Conexión de termostato de ambiente individual en una zona de alta temperatura

Conectar el termostato de ambiente a una fuente de alimentación externa (230) que alimentará la válvula de zona (o circulador) y la bobina del relé. Conectar el contacto del relé a la bornera M1 (1-2) de la caldera.

L T.A. M1 1 2 RE M V N CG_2310

8.2 SITUACIÓN - 2 - Conexión de termostatos de ambiente a un sistema multizona de alta temperatura.

Conectar los termostatos de ambientes en paralelo a una fuente de alimentación externa (230V) que alimentará las válvulas de zona (o circuladores) y las bobinas de los relés. Conectar los contactos de los relés en paralelo a la bornera M1 (1-2) de la caldera.

8.3 SITUACIÓN - 3 - Conexión de termostatos de ambiente a un sistema multizona de baja temperatura.

Conectar los termostatos de ambientes en paralelo a una fuente de alimentación externa (230V) que alimentará las válvulas de zona (o circuladores) y la bobina del relé. Conectar el contacto del relé a los bornes H2 y M del AGU2.550.

Para proteger la zona de baja temperatura, conectar un termostato de seguridad en serie a la alimentación de la electroválvula de zona, de manera que ésta cierre completamente el circuito en caso de anomalía.

8.4 SITUACIÓN - 4 - Conexión de termostatos de ambiente a un sistema multizona de baja temperatura con microrruptores de finales de carrera en las válvulas de zona.

Conectar los termostatos de ambientes en paralelo a una fuente de alimentación externa (230V) que alimentará las válvulas de zona. Conectar los contactos de los microinterruptores en paralelo a los bornes H2 y M del AGU2.550.

Para proteger la zona de baja temperatura, conectar un termostato de seguridad en serie a la alimentación de la electroválvula de zona, de manera que ésta cierre completamente el circuito en caso de anomalía.

9. INSTALACIÓN SOLAR DE AGUA CALIENTE SANITARIA

Con esta configuración, el accesorio AGU 2550 es capaz de gestionar el circulador solar, la sonda del colector y la sonda del acumulador (relativo al circuito solar) según el siguiente esquema:

1	Sonda acumulador solar B31(BX22-M)	3	Circulador circuito solar Q5 (QX23-N)
2	Sonda colector solar B6 (BX21-M)	4	Sonda acumulador B3 - bornera M2 (9-10) en caldera

Los esquemas en esta documentación son de carácter orientativo y deben ser avalados por un estudio termotécnico de la instalación a realizar.

Utilizando el Control Remoto, entrar en el menú 2, como se describe en el capítulo 5, y efectuar las siguientes configuraciones:

MENÚ	LINEA DE PROGRAMA	VALOR DE FÁBRICA	DESCRIPCIÓN
CONFIGURACIÓN	6020	ACS solar	Habilitación de la función solar

Se indican a continuación los parámetros utilizados.En el caso de utilizar paneles solares con tubos de vacío, activar la función de protección específica (parámetros 3830, 3831)

MENÚ	LINEA DE PROGRAMA	VALOR DE FÁBRICA	DESCRIPCIÓN
CONFIGURACIÓN	3810 Standard 8°C		Diferencia de temperatura entre el colector y la sonda solar del acumulador para la activación del circulador solar
	3811 Standard 4°C		Diferencia de temperatura entre el colector y la sonda solar del acumulador para el paro del circulador solar
	3850 Standard “---”		Temperatura sobre la cual el circulador del colector circula (sólo si la temperatura máxima del acumulador no se alcanza)

Acceder al menú 3
(capítulo 5.2)

SOLAR	3830 Standard “---”		Tiempo máximo de bloqueo del circulador solar si la temperatura del colector alcanza su máximo valor (parámetro 3850) en el tiempo mínimo de circulación (parámetro 3831)
	3831	Standard 30s	Tiempo mínimo de circulación del circulador colector

Cuando en pantalla aparece el símbolo significa que el circulador del sistema solar está en funcionamiento para calentar el acumulador.

10. CONFIGURACIÓN DE PARÁMETROS

10.1 INSTALACIÓN DE CALEFACCIÓN

Panel de control			MENÚ CIRCUITO CALEFACCIÓN CR 1, 2, 3		Valores de Fábrica	Mínimo Máximo
CR1	CR2	CR3
700	1000	1300	Apagado-protección antihielo ambiente: la caldera arranca cuando la temperatura ambiente es < 6°CAutomático: la temperatura del local a calefactar depende de la franja horaria seleccionadaEconómica: la temperatura del local a calefactar es la reducidaConfort: la temperatura del local a calefactar es la de confort	- Confort	-	-
710	1010	1310	Temperatura ambiente de confort	°C	20	Reducida
712	1012	1312	Temperatura ambiente reducida	°C	16	Anticongelante
714	1014	1314	Temperatura ambiente de antihielo	°C	6	4
720	1020	1320	Selección de la curva climática para la sonda exterior	-	1,5	0,1
730	1030	1330	En presencia de sonda exterior y con el modo de funcionamiento automático, tiene un control automático de Calefacción (ON-OFF) en función de la temperatura (exterior) impuesta	°C	---	8
740	1040	1340	Valor mínimo de ida(ej. con la función de ida modulante activa)	°C 25	8	Máx.consigna
741	1041	1341	Valor máximo de ida(ej. con la función de ida modulante activa)	°C	80	Mín. consigna
742	1042	1342	Temperatura de ida en presencia de Unidad de Ambiente( --- = habilitación ida modulante)	°C 80	Mín. consigna	Máx.consigna
750	1050	1350	Importancia de la temperatura de ambiente respecto a la temperatura exterior y viceversa (función influencia ambiente):--- %: climática pura1..99 %: climática con compensación ambiente100 %: ambiente pura	%	50	1
760	1060	1360	Diferencial del apagado de la caldera en función de la temperatura ambiente deseada	°C	0,5	0,5
809	1109	1409	Los circuladores de caldera y del circuito permanecerán activos 24h	-	no	-
834	1134	1434	Tiempo de cierre de la válvula mezcladora para la baja temperatura	s	180	30
850	1150	1450	Se recomienda la utilización de la función “manual”.	-	off
851	1151	1451	Temperatura de ida a la cual se realiza la función secado del pavimento	°C 25	0	95
855	1155	1455	Temperatura de ida actual de la función secado del pavimento	°C	-	-
856	1156	1456	Día de la semana durante la activación de la función secado del pavimento	-	-	-

CR = Circuito de Calefacción

10.2 INSTALACIÓN AGUA CALIENTE SANITARIA

Panel de control	MENU CIRCUITO AGUA CALIENTE SANITARIA		Valores de Fábrica Mínimo Máximo
1600	Tipología de funcionamientoOff = consigna igual a la consigna antihieloOn = consigna nominalEconómico = precalentamiento deshabilitado	-	on - -
1610 Consigna nominal del Agua Caliente Sanitaria °C 60 35 60
1612	Consigan de Agua Caliente Sanitaria reducida	°C	35	8
1620	Habilitación de la programación horaria	-	24 h/d	-
1640	Tipología del funcionamiento de la función antilegionela:OffPeriódicamenteDía fijo de la semana	-	off - -
1641 Días entre una función antilegionela y la otra (1...7)		-	7	-
1642 Día de la función antilegionela (lunes...domingo)		-	Lunes	-
1644	Horario de inicio de la función antilegionela	-	--:--	-
1660	Modalidad de utilización del circulador de recirculación del ACS	-	Autoriz. bomba recir.ACS	-
1663	Temperatura de paro del circulador de recirculación del ACS	°C	45	8

10.3 OTROS PARÁMETROS

Panel de control	MENÚ DE CONFIGURACIÓN	Valor de fábrica
5710 Habilitación del circuito de Calefacción 1		on
5721 Habilitación del circuito de Calefacción 3		off
5730	Configuración de la sonda de Agua Caliente Sanitaria en función del tipo de caldera (acumulación o instantánea)
5731	Tipo de actuador para el control de la prioridad sanitaria	Válvula diversora
5970	Sensor de prioridad santiraria (para calderas de tipo instantáneo)	-
5971 Posición del contacto en reposo		-
5973	Parámetros para la determinación del caudal de agua del consumo sanitario	-
5974		-
5975		-
5976		-
5977	Entrada para el termostato de ambiente de uno d elos circuitos de Calefacción	Termostato de ambiente zona 1
5978		-
6020	Multifuncional: se pueden configurar las entradas y salidas manualmenteCircuito Calefacción 1, 2 ó 3: gestiona una zona mezclada (1,2 ó 3 -capítulo 6)Contr. temp. retorno: no utilizado	-
6021		-
6022	Solar ACS: gestiona una instalación solar con 2 sondas y circulador (capítulo 8)Contr.prim/circulador sist.: no utilizado	-
6024	No utilizados	-
6026		-
6028		-
6030...6038	Ver capítulo 10	-
6040...6045	Ver capítulo 10	-
6046...6068	Ver capítulo 10	-
6097	Tipo de sonda utilizada para el colector solar	Pt 1000
6200	Memorización de todas las sondas conectadas en caldera y en los accesorios(capítulo 5.2)	-
6212 Información fabricante		-
6213 Información fabricante		-
6215 Información fabricante		-
6217 Información fabricante		-
6230 Información fabricante		-
6231 Información fabricante		-
6704	Habilitación visualización código interno	sì
6705	Código interno de la anomalía actual	-
6706	Fase del quemador en que aparece la anomalía	-
6710	Rearme de una alarma externa (capítulo 10)	no
6800	Úlima anomalía registrada	-
6805	Código interno de la última anomalía registrada	-
6806	Fase del quemado de la última anomalía registrada	-
da 6810 a 6996	Histório de anomalías precedentes	-

Las configuraciones indicadas son también válidas para otros relés/sondas/entradas de la placa, como por ejemplo el relè QX1 (línea 5890) o la sonda BX2 (línea 5931) y BX3 (línea 5932).

11. FUNCIONES VARIAS

Además de las configuraciones descritas anteriormente, es posible ajustar las entradas y salidas de conformidad con los requisitos de la instalación. En los ejemplos siguientes, se han considerado el relé de salida QX21 y la sonda BX21 del accesorio, pero lo mismo es válido para los relés QX22, QX23 y la sonda BX22. En todos los casos se debe configurar el accesorio como "Multifuncional".

MENÚ	LÍNEA DE PROGRAMA	PARÁMETRO	VALOR DE SELECCIÓN	DESCRIPCIÓN
CONFIGURACIÓN	6020	Función módulo de extensión 1	Multifuncional Activación de la función solar

11.1 CIRCULADOR DE RECIRCULACIÓN DEL AGUA CALIENTE SANITARIA

Si se utiliza un acumulador para el Agua Caliente Sanitaria, es posible controlar el circulador de recirculación. La habilitación de la función está vinculada a la programación horaria del Agua Caliente Sanitaria. Para minimizar la pérdida de circulación, la función activa el circulador unos 10 minutos seguidos de una pausa de 20 minutos. Utilizando el Control Remoto, entrar en el menú 2, como se describe en el capítulo 5:

MENÚ	LÍNEA DE PROGRAMA	VALOR DESCRIPCIÓN
CONFIGURACIÓN	6030	Bomba circulación Q4	Habilitación del circulador de recirculación del ACS (salida relè QX21)
	6040	Sonda circulación ACS B39	Habilitación de la sonda de recirculación del ACS (sonda BX21)
AGUA CALIENTE SANITARIA	1663	de fábrica = 45°C	Temperatura del ACS en que se activa el circulador (consigna de recirculación)

11.2 INSTALACIÓN SOLAR PARA PISCINA

La Calefacción de la piscina a través de paneles solares puede ser realizada del siguiente modo:

1	Sonda acumulador solar B31 (BX22-M)	5	Circulador de la piscina (QX21-N)
2	Sonda colector solar B6 (BX21-M)	6	Sonda de retorno calentamiento piscina – bornera M2 en caldera
3	Circulador circuito solar Q5 (QX23-N)	7	Piscina
4	Sonda acumulador B3 - bornera M2 (9-10) de caldera

Los esquemas en esta documentación son de carácter orientativo y deben ser avalados por un estudio termotécnico de la instalación a realizar.

Realizar la configuración como se indica en el capítulo 8. En este punto el sistema está configurado para utilizar paneles solares para el Agua Caliente Sanitaria. Utilizando el Control Remoto, entrar en el menú 2, como se describe en el capítulo 5:

MENÚ	LÍNEA DE PROGRAMA	VALOR DESCRIPCIÓN
CONFIGURACIÓN	5931	Sonda piscina B13	Habilitación de la sonda de la piscina ( Entrada sonda BX2)
	6030	Elem. ctrl. solar piscina K18	Habilitación del circulador para calentar la piscina ( Salida relè QX21)
AGUA CALIENTE SANITARIA	6046 Autorizar piscina solar		Activación para el calentamiento de la piscina( ejemplo, un interruptor de flotador o comando manual )

La utilización del contacto H2 es importante porque garantiza el buen funcionamiento del sistema, permitiendo el intercambio de calor con la piscina sólo si esta última lo permite. A continuación, asegúrese de que la piscina esté llena de agua y funcionando.

11.3 DEMANDA GENÉRICA DE CALOR

La demanda genérica de calor es una que no proviene de uno de los tres circuitos de Calefacción disponibles y/o del circuito de Agua Caliente Sanitaria. Esta demanda se le denomina richiesta utenza y sirve para proporcionar calor a las unidades externas, como por ejemplo para calentar el agua de una piscina.

Para activar esta función, se debe realizar la siguiente configuración. Utilizando el Control Remoto, entrar en el menú 2, como se describe en el capítulo 5:

MENÚ	LÍNEA DE PROGRAMA	VALOR DESCRIPCIÓN
CONFIGURACIÓN	6030	Bomba circ cons VK1 Q15	Habilitación de la bomba para la demanda externa 1 ( Salida relè QX21)
	6046	Demand consumidor VK1	Contacto para la demanda externa 1
CIRCUITO CONSUMIDOR 1	1859	valor de fábrica = 70°C	Temperatura ida Calefacción para la demanda externa 1

En el caso de que la demanda de usuario venga proporciona a través de una señal analógica 0-10 V, se debe configurar el parámetro 6046 como "Richiesta utenza CR1 10V". También se debe configurar la característica de la señal utilizando los parámetros:

6049

Valor tensión 1 H2 módulo 1

6050

Valor función 1 H2 módulo 1

6051

Valor tensión 2 H2 módulo 1

6052

Valor función 2 H2 módulo 1

11.4 OTRAS CONFIGURACIONES

A continuación se indican otras configuraciones:

Relé QX21

Salida alarma K10	Alarma (ej. condominio)
Bomba sistema Q14	Circulador activo en cualquier demanda de Calefacción o demanda externa
Programa horario 5 K13	Contacto comandado por “programa horario aux”
Demanda refrigeración K28	Demanda de enfriamiento del circuito de refrigeración 1
Relleno agua K34	Válvula de llenado automático de caldera
Desconexión ventilador K38	Control ventilador externo

Sonda BX21

Sonda acumulador B4	Sonda acumulador para el calentamiento (superior)
Sonda acumulador B41	Sonda acumulador para el calentamiento (inferior)
Sonda acumulador B42	Tercera sonda acumulador para el calentamiento (a mitad del acumulador)

Entrada H2

Mensaje error/alarma	Señal de alarma externa
Conmut. flujo caldera	Contacto flusostato de caldera (sólo utilizable si no está ya presente en la caldera)
Limitador temp. caldera	Contacto termostato de caldera (sólo utilizable si no está ya presente en la caldera)
Demand consumidor VK1 10V	Demanda externa 1 con señal 0-10V (*)
Medida presión 10V	Medida de presión con señal 0-10V(*)
Potencia preseleccion. a 10V	Regulación de la potencia de la caldera en función de la señal 0-10V (*)

* Para utilizar las funciones es necesario establecer las características de la señal analógica utilizando los siguientes parámetros presentes en el menú Configuración del Control Remoto:

6049

Valor tensión 1 H2 módulo 1

6050

Valor función 1 H2 módulo 1

6051

Valor tensión 2 H2 módulo 1

6052

Valor función 2 H2 módulo 1

12. LISTADO DE ANOMALÍAS

E	Anomalía Descripción de la anomalía
10	Sensor sonda exterior	Circuito de Calefacción habilitado sin ningún tipo de control (termostato, Unidad de Ambiente o unidad externa) o una sonda exterior defectuosa
84	BSB, conflicto de dirección	2 ó más Unidades de Ambiente configuradas para el mismo circuito de Calefacción
98	Módulo adicional 1	Accesorio AGU 2550 no se detecta o no reconocido
99	Módulo adicional 2	Accesorio AGU 2550 no se detecta o no reconocido
373	Módulo adicional 3	Accesorio AGU 2550 no se detecta o no reconocido
30	Sonda impulsión 1 Sonda de circuito mezclador 1 no se detecta
32	Sonda impulsión 2 Sonda de circuito mezclador 2 no se detecta
260	Sonda impulsión 3 Sonda de circuito mezclador 3 no se detecta
335	BX21 ninguna función Sonda BX21 no configurada
336	BX22 ninguna función Sonda BX22 no configurada
324	BX mismos sensores	2 ó más sondas están configuradas para la misma función
52	Sonda ACS 2	Sonda Agua Caliente Sanitaria solar no se detecta
73	Sonda colector 1 Sonda colector solar no se detecta
57	Sonda circulación ACS	Sonda de circulación de Agua Caliente Sanitaria no se detecta
243	Sonda piscina Sonda de la piscina no se detecta
25	Sonda caldera de leña	Sonda de la caldera de biomasa no se detecta
346	Bomba cald.Q10 ausente	Circulador de la caldera de biomasa no se detecta

13. CARACTERÍSTICAS TÉCNICAS

Alimentación	Tensión de alimentación	AC 230 V (±10 %)
	Frecuencia de funcionamiento	50/60 Hz
	Potencia absorbida	4 VA
	Fusible de alimentación (Alimentación y salida)	máx. 10 AT
Cableado	Cable rígido o flexible (entrelazado o con puntas protegidas)	-
	unipolar	0,5...2,5 mm2
	bipolar	0,5...1,5 mm2
Datos funcionales	Clase software	A
	Modo de operación EN 60 730	1b (operación automática)
Entradas	Entrada digital H2	-
	Bajísima tensión de seguridad por contacto libre	-
	Contacto en baja tensión	-
	Tensión con contacto abierto	DC 12 V
	Tensión con contacto cerrado	DC 3 mA
	Entrada analógica H2	-
	Bajísima tensión de protección	-
	Límites de funcionamento	DC 0..10 V
	Resistencia interna	>100 kΩ
	Entrada L	AC 230 V (±10%)
	Resistencia interna	>100 kΩ
	Entrada sensores BX21, BX22	NTC 10k
	Cables de conexiónado permitido (cobre)	-
	Sección	mm2	0,25	0,5	0,75	1,0	1,5
	Máxima longitud	m	20	40	60	80	120
Salidas	Relé de salida	-
	Límites de corriente de funcionamento	AC 0,02...2 (2) A
	Intensidad máxima de entrada	15 A per ≤1 s
	Intensidad máxima (para todos los relés)	AC 6 A
	Límites de tensión	AC 24...230 V (por contacto libre)
Interface	BSB	Conexión con 2 cables, no permutables
	Longitud unitad de base – dispositivos periféricos	máx. 150 m
	Longitud total	máx. 300 m (capacidad máxima del cable: 60nF)
	Sección del cable	0,5 mm2
Número máximo de calderas conectadas en cascada		16

ÍNDICE
