HASZNÁLATI ÚTMUTATÓ Platinum DUO Plus Baxi

1. ELŐSZÓ 71
2. AZ ALKATRÉSZ LEÍRÁSA....71
3. A KAZÁN MÜSZERFALÁRA VALÓ FELSZERELÉS....71
4. AGU 2.550 EGYSÉG ELEKROMOS CSATLAKOZTATÁSA....72
   4.1 KÜLSŐ ALKATRÉSZEK ELEKTROMOS CSATLAKOZTATÁSA....73
5. A PARAMÉTEREK BEÁLLÍTÁSA....74
6. VEGYES FÜTÉSI RENDSZER....74
   6.1 1. ELRENDEZÉS....75
   6.2 2. ELRENDEZÉS....76
   6.3 3. ELRENDEZÉS....77
7. ZÓNÁKRA OSZTOTT FÜTÉSI RENDSZER....77
   7.1 4. ELRENDEZÉS....78
   7.2 5. ELRENDEZÉS....79
8. A BELTÉRI TERMOSZTÁT ELEKTROMOS CSATLAKOZTATÁSA....80
   8.1 1. ESET - Egy beltéri termosztát csatlakoztatása magas hőmérsékletű zónában. 80

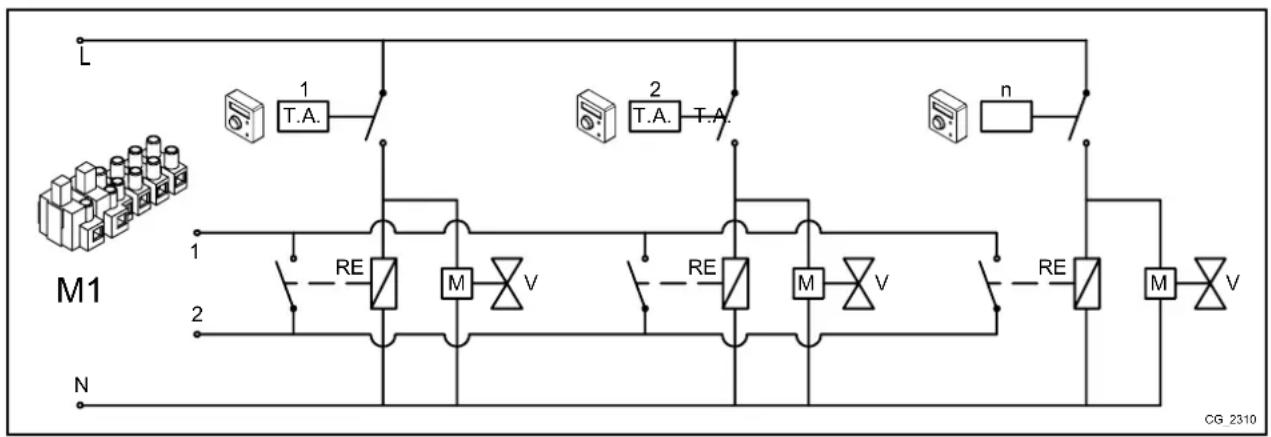

   8.2 2. ESET - Beltéri termosztátok csatlakoztatása több magas hömérsékletű zónából álló rendszerhez....80
   8.3 3. ESET - Beltéri termosztátok csatlakoztatása több magas hömérsékletű zónából álló rendszerhez. 80

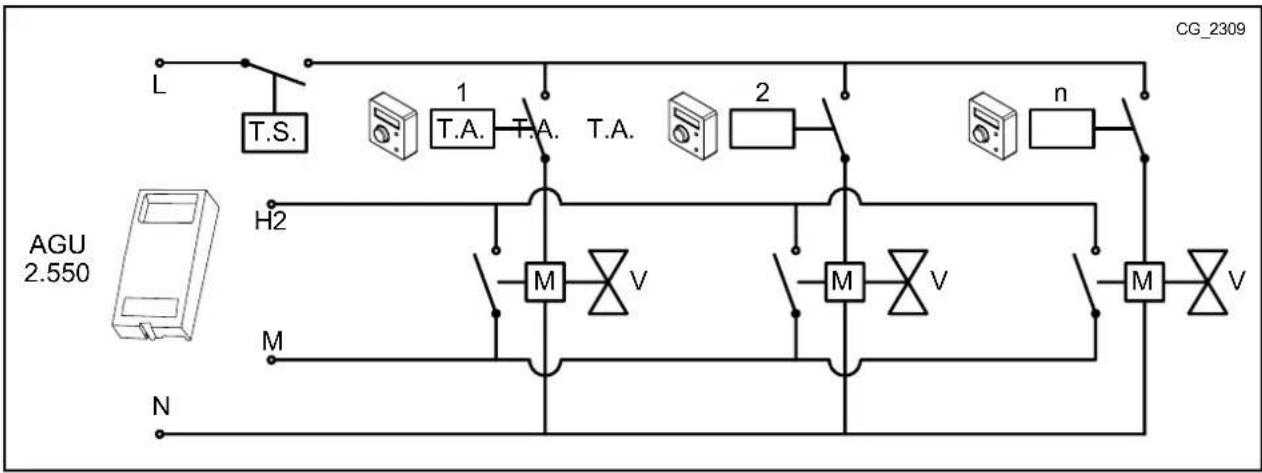

   8.4 4. ESET - Beltéri termosztátok csatlakoztatása több alacsony hömérsékletű zónából álló rendszerhez....81

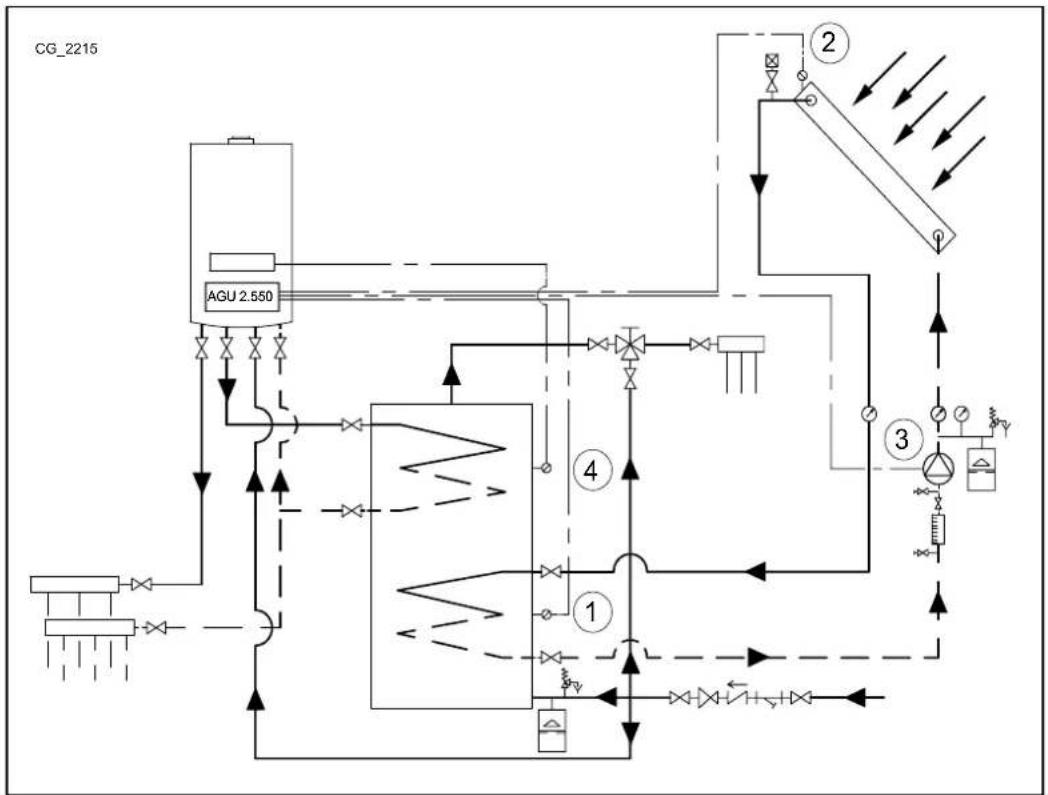

9. NAPKOLLEKTOROS HASZNÁLATI MELEGVÍZ RENDSZER....81
10. PARAMÉTEREK BEÁLLÍTÁSA 82
    10.1 FÜTÉSI RENDSZER....82
    10.2 HASZNÁLATI MELEGVÍZ RENDSZER....83
11. KÜLÖNBÖZÖ FUNKCIÓK 84
    11.1 HASZNÁLATI MELEGVÍZ KERINGETŐ SZIVATTYÚ 84
    11.2 NAPKOLLEKTOROS RENDSZER MEDENCEFÜTÉSHEZ....84
    11.3 ÁLTALÁNOS HÖIGÉNY 85
    11.4 TOVÁBBI BEÁLLÍTÁSOK....85
12. HIBAÜZENETEK....86
13. MÜSZAKI JELLEMZÖK....86

A termékeit folyamatosan fejleszti és fenntartja a jogot arra, hogy a jelen dokumentációban megadott adatokat bármikor, előzetes értesítés nélkül módosítsa. A jelen dokumentáció információs jellegű és nem tekinthető harmadik féllel szembeni szerződésnek.

A JELZÉSEK LEÍRÁSA

FIGYELMEZTETÉS

A készülék sérülésének vagy helytelen működésének veszélye. Különösen figyeljen az esetlegesen okozható személyi sérülésekre vonatkozó veszély figyelmeztetésekre.

NAGYFESZÜLTSÉG VESZÉLY

Elektromos részek feszültség alatt, elektromos áramütés veszélye.

FONTOS INFORMÁCIÓK

Különös figyelemmel olvasandó, mivel a kazán megfelelő működéséhez szükséges információkat tartalmaz.

1. ELŐSZÓ

A kazán legfeljebb három független fütőkör vezérlésére alkalmas a kazánhoz kapcsolt megfelelő alkatrészekkel: beltéri egység, távvezérlők és külső vezérlőpanelek. A kazánba beszerelt elektronika ezen kívül számos funkciót tartalmaz a különböző típusú berendezések személyre szabásához és vezérléséhez. A rendszer megfelelő működéséhez minden, a rendszerben használt tartozékhoz egy-egy hivatkozási számot kell rendelni (1-től 3-ig), mely lehetővé teszi a kazán alaplapja számára, hogy felismerje azokat.

2. AZ ALKATRÉSZ LEÍRÁSA

Az alkatrész segítségével a berendezés az alábbiak vezérlésére alkalmas

• Különböző hőmérsékletű fütőkörök.
  • Napelemes rendszerek.
• Különböző speciális alkalmazások (medence, HMV keringető szivattyú stb.).

Az alkatrész közvetlenül vezérli a fütőkör egységeit (szivattyú, hőérzékelő, keverőszelep stb.): legfeljebb 3 független relét, 2 hőérzékelőt és egy 1 vezérlő bemenetet. Az előre programozott funkciók megkönnyítik a berendezés beállítását.

A paraméterek beállítását és a csatlakozók bekötési módját lásd a kazán használati útmutatójában.

A bemutatott konfigurációk alkalmazásához a paramétereket be kell állítani - a távvezérlő segítségével.

Ellenőrizni kell, hogy a kazán használható-e az adott tartozékkal.

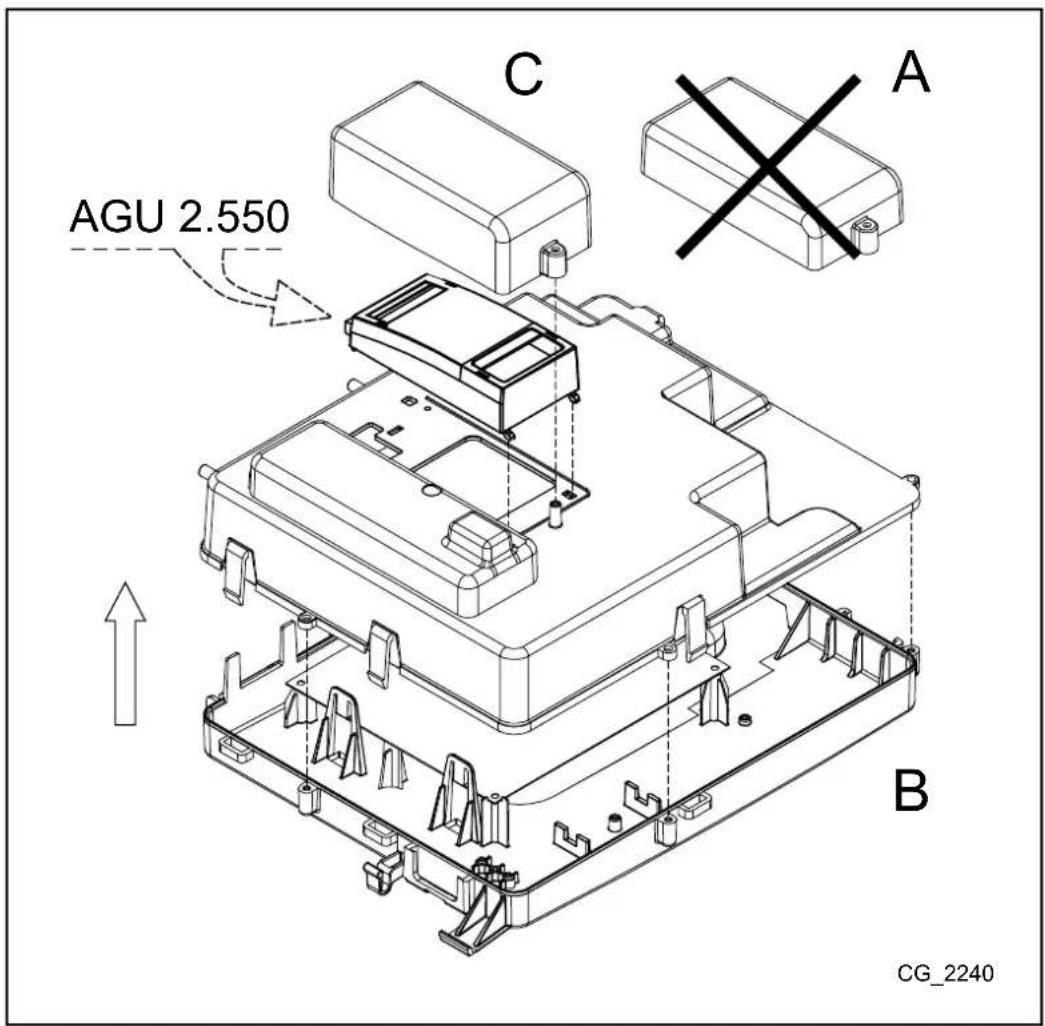

3. A KAZÁN MÜSZERFALÁRA VALÓ FELSZERELÉS

Távolítsa el a fedelet a(z) A műszerfalról B. Emelje le a műszerfalat B és a szalagkábellel kösse össze a(z) AGU 2.550 egység X50 aljzatát és a kazán áramköri lapjának X41 csatlakozóját, a kábelt a műszerfalon B található furaton átvezetve. Helyezze vissza a műszerfalat B és illessze helyére a(z) AGU 2.550 egységet. Végezze el a szükséges elektromos csatlakoztatást és rögzítse a csomagban található új fedelet C.

C A AGU 2.550 B A B CG_2240

4. AGU 2.550 EGYSÉG ELEKROMOS CSATLAKOZTATÁSA

A CSATLAKOZÓK FELSOROLÁSA
X50	Aljzat a kazán elektromos áramköri lapja és az AGU 2.550 egység szalagkábellel való csatlakoztatásához.
X1 ( L – N )	A kazán kapocslécének csatlakoztatása az elektromos tápellátáshoz
X1 ( QX21 – N )	Programozható 230 V-os reléX1 ( QX22 – N )
X1 ( QX23 – N )
X2 ( H2 – M )	Programozható digitális 12 V-os DC, vagy 0-10 V-os DC analóg benmenet
X2 ( BX21 – M )	Programozható bemenet NTC 10K / Pt1000 hőérzékelőkhöz
X2 ( BX22 – M )
X2 ( U+ ) 12 V-os	DC kimenet

M1 N L M X41 X23 X21 X30 X40 X42 X601 X70 X23 X50 X10 X11 X12 X13 X14 X1 X2 M C X50 ① on ② on ③ on L N QX21 N QX32 N QX1 X1 AGU2.5 ① on ② on ③ on H2 M BX21 M BX22 U+ ON X50 X50 ① 2 ② 1 2 ③ 1 2 ① 1 2 ② 1 2 ③ 1 2 X50 CG_2240

Az M1 kapocsléc nagy feszültség alatt van. Csatlakoztatás előtt gondoskodjon arról, hogy a készülék ne legyen feszültség alatt.

Ha a készüléket padlófűtéses rendszerhez csatlakoztatják, a beszerelést végzőnek biztonsági termosztátot kell beszerelnie, mely védi a készléket a túlmelegedéstől.

Ellenőrizze, hogy az AGU 2.550 egységhez kapcsolódó berendezések teljes névleges áramfelvétele ne haladja-e meg a 0,5 A-t. Amennyiben az áramfelvétel ezt az értéket meghaladja, a berendezést (pl. a szivattyút) relével kell az AGU 2.550-höz kapcsolni.

ÁLTALÁNOS BEÁLLÍTÁS

Az ábrán jelölt kiválasztógomb segítségével állítsa be az AGU 2.550 egységet (1)-es modulnak (a beállítást az egység burkolatán található ábrák mutatják). Amennyiben kiegészítő egységeket használ, (2)-es, illetve (3)-as modulnak állítsa be őket.

4.1 KÜLSÖ ALKATRÉSZEK ELEKTROMOS CSATLAKOZTATÁSA

Az AGU 2.550 jelü egységet az alábbiakban leírtak szerint kösse össze a külső alkatrészekkel (a „HAR H05 VV-F” jelü, 1 mm² keresztmetszetű vezetékkel):

KEVERT VIZES FÜTÖKÖR (lásd a 4.1-es pont ábráját)

• Csatlakoztassa a kevert vizes zóna szivattyúját az ÁGU 2.550 egység QX23 aljzatához.
• Csatlakoztassa az előremenő vezeték hőérzékelőjét az AGU 2.550 egység BX21 aljzatához (QAD36 tartozékként kapható).
• Csatlakoztassa a keverőszelepet a QX22-QX21 aljzathoz.
• Csatlakoztassa a szobatermosztátot az AGU 2.550 egység H2 aljzatához.

NAPKOLLEKTOROS HMV RENDSZER (lásd az ábrát a 4.2-es pontban)

• Csatlakoztassa a napkollektoros kör keringető szivattyúját az ÁGU 2.550 egység QX23 aljzatához.
• Csatlakoztassa a napkollektoros rendszer melegvíz tárolójának hőérzékelőjét az AGU 2.550 egység BX22 aljzatához.
• Csatlakoztassa a szolár panelek hőérzékelőjét az AGU 2.550 egység BX21 aljzatához.

4.1.1 KEVERT VIZES FÜTÖKÖR

A	ELÖREMENŐ MELEGVÍZ HŐÉRZÉKELŐJEQAD36
B	KEVERŐSZELEP
C	ZÓNA SZIVATTYÚ

230V L N QX23 N QX22 N QX21 X1 AGU2.5 ① on ② on ③ on H2 M EX21 M EX22 U+ 1 2 ON X50 A CG_2241

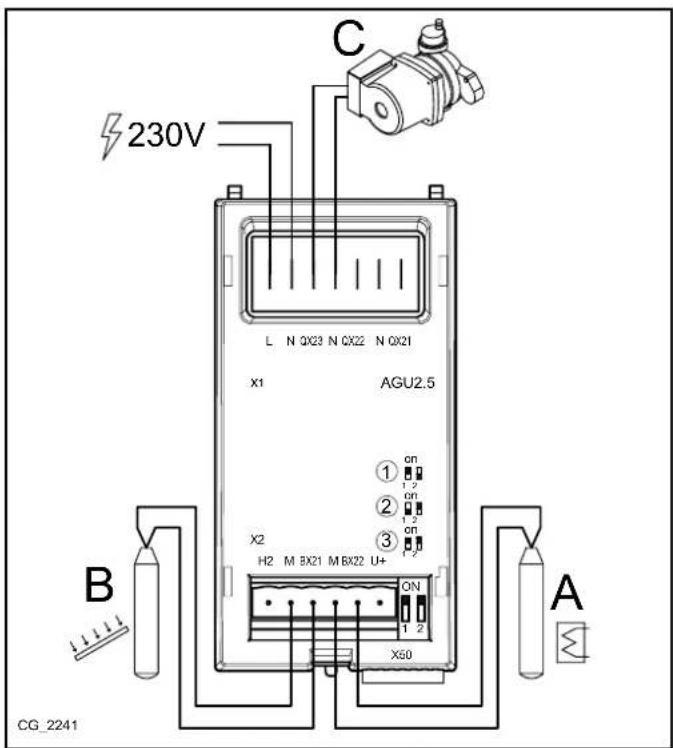

4.1.2 ESET - NAPKOLLEKTOROS HASZNÁLATI MELEGVÍZ RENDSZER

A	VÍZTARTÁLY HÖÉRZÉKELŐJE (TARTOZÉKKÉNT KAPHATÓ)
B	SZOLÁR PANELEK HÖÉRZÉKELŐJE (TARTOZÉKKÉNT KAPHATÓ)
C	NAPKOLLEKTOROS KÖR SZIVATTYÚJA

230V L N QX23 N QX22 N QX21 X1 AGU2.5 ① on ② on ③ on H2 M BX21 M BX22 U+ ON X50 B A CG_2241

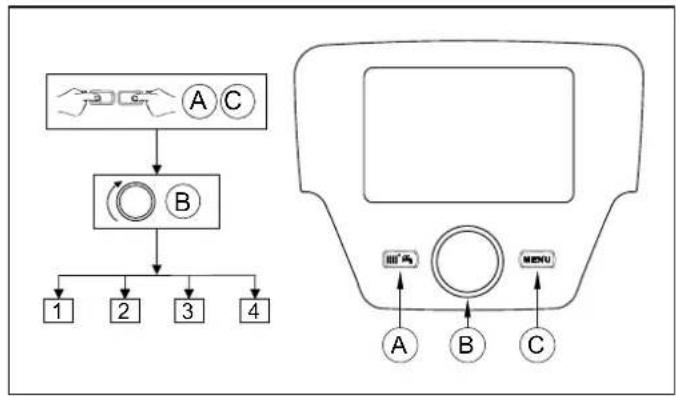

5. A PARAMÉTEREK BEÁLLÍTÁSA

A beállításhoz a távvezérlővel lépjen be a paraméterek menübe:

AZ ÁBRA MENÜ MAGYARÁZATA

1	Végfelhasználó	3	Tervező
2	Beüzemelés	4	OEM

A kazán kárty és/vagy kapcsolótábla programozását lehetővé tevő négy menübe lépési eljárás az alábbi:

• a fö menüböl C.
  A és C (tartsa benyomva kb. 6 másodpercre) 1-2-3-4 menü (lásd az oldalt lévő ábrát és a magyarázatot).
  • C ismétlödően a menünkénti visszalépéshez egészen a főmenü eléréséig.

A NYOMÓGOMBOK FUNKCIÓI A PARAMÉTEREK MÓDOSÍTÁSÁHOZ

	Menü / a megfelelő paraméter kiválasztása a menüben / a paraméter értékének beállítása
	Belépés a kiválasztott menüpontba / a megváltoztatandó paraméter kiválasztása / a kiválasztott érték jóváhagyása
	Visszalépés

Minden bemutatott konfigurációban, ha a távvezérlőt, illetve a beltéri egységet 1. sz. beltéri egységként használja, akkor azt az 1. sz. fütési zóna vezérlésén túl a használati melegvíz és a temperáló fütés üzemmódok vezérlésére is használhatja. A 2. vagy 3. sz. beltéri egységek kizárólag a 2., illetve 3. sz. fütési zónák vezérlésére használhatók. A beállításukhoz tanulmányozza az adott tartozék használati útmutatóját.

A rendszer alkatrészeire vonatkozó valamennyi beállítás befejeztével az értékeket a kazán memóriájába az alábbi eljárás szerint kell elmenteni.

• A fejezet elején ismertetett módon lépjen be 2. menübe.
  • B Beállítás B 6200 programsor, majd B.
  • B Igen, majd B a megerősítéshez.

6. VEGYES FÜTÉSI RENDSZER

Az AGU 2.550 egység alacsony hőmérsékletű fűtőkör vezérlésére is alkalmas. Az alábbi elrendezésben az AGU 2.550 egység a szivattyút, a keverőszelepet és a kiválasztott fűtési kör előremenő hőérzékelőjét képes kezelni.

A dokumentumban ismertetett kapcsolási vázlatok tájékoztató jellegüek, az egyes rendszerek hőtechnikai vizsgálatát minden esetben el kell végezni.

A paramétert a keverőszelep zárási idejének megfelelően, az alábbiak szerint kell módosítani.

Az alábbiakban bemutatott elrendezések 35 kW-nál kisebb teljesítményű kazánt tartalmazó rendszerekre vonatkoznak. A 35 kW-nál nagyobb teljesítményű kazánok esetében hidraulikusan le kell választani a kazánkört, a zónákban az elektromos szelep helyett szivattyút kell alkalmazni.

6.1 1. ELRENDEZÉS

Alacsony hömérsékletű zóna beltéri egységgel - 1. fütőkör Magas hömérsékletű zóna beltéri termosztáttal - 2. fütőkör

1 Külső hőérzékelő - kazán M2 kapocsléc (4-5)

2 Az alacsony hőmérsékletű zóna keverőszelepe (QX21-N-QX22)

3 Az alacsony hőmérsékletű zóna keringető szivattyúja (QX23-N)

4 Az alacsony hőmérsékletű zóna hőérzékelője (BX21-M)

5 Az alacsony hőmérsékletű zóna biztonsági termosztátja (12 V) (H2-M)

6 Külső hőérzékelő - kazán M2 kapocsléc (1-2-3)

7 A magas hőmérsékletű zóna külső tápellátású szolenoid szelepe vagy szivattyúja

8 A magas hőmérsékletű zóna beltéri termosztátja (a csatlakoztatást lásd a 8.1 pontban)

Az alacsony hőmérsékletű kör védelme céljából csatlakoztassa a biztonsági termosztátot az AGU 2.550 egység H2 (H2-M) be- menetéhez. A 5. fejezetben leírtak szerint, a vezérlőpanel segítségével lépjen be a 2. menüpontba, és végezze el a következő módosításokat:

MENÜ PROGRAMS	MSOR PARAMÉTER		BEÁLLÍTANDÓ ÉRTÉK	LEÍRÁS
KONFIGURÁCIÓ	5715 Fűtési kör 2 Be A 2. fűtési kör engedélyezése
	5977 Funkció bemenet H5		Helyiségtermosztát HC2	A 2. kör termosztátjának engedélyezése (kazán M1 sorkapocs (1-2))
	6020 Az 1. bővítőelem funkciója Fűtési kör 1			Az alacsony hőmérsékletű zóna engedélyezése
	6046	Az 1. modul H2 bemenetének funkciója	Határoló termosztát FK	A H2 bemenet engedélyezve az alacsony hőmérsékletű zóna védelmére
FÜTÉSI KÖR 1	742	Az előremenő fűtési vízhőmérséklet beállítási értéke beltéri termosztáttal	---	Az előremenő vízhőmérséklet szabályzás engedélyezése (alacsony hőmérsékletű zóna)
	834 Meghajtó futásideje		Alapbeállítás 180 mp	A keverőszelep zárási ideje

A beltéri egység közvetlenül szabályozza az alacsony hőmérsékletű zóna hőmérsékletét és ezen keresztül a helyiség hőmérsékletét. Amennyiben a B szabályzógomb elfordításával a kijelzőn a helyiség hőmérséklete helyett az előremenő ág hőmérséklete jelenik meg, a 742-es paraméter értékének beállítása nem történt megfelelően.

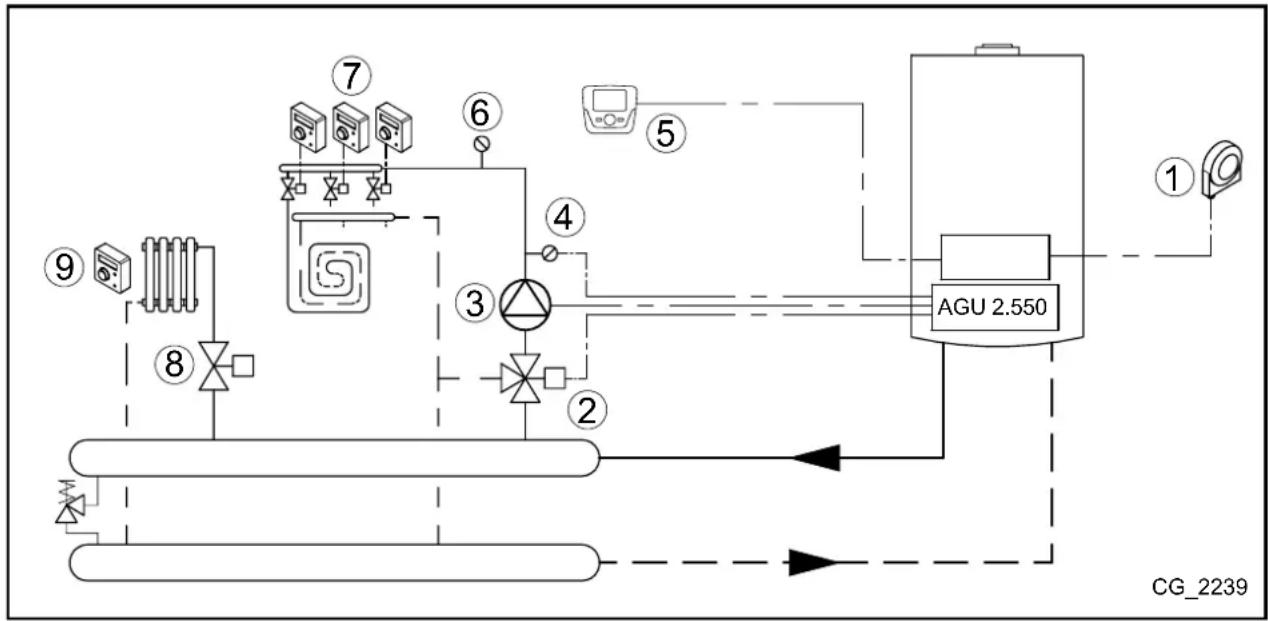

6.2 2. ELRENDEZÉS

Több alacsony hömérsékletű zóna saját termosztáttal és közös beltéri egységgel - 1. fütőkör Magas hömérsékletű zóna beltéri termosztáttal - 2. fütőkör

1 Külső hőérzékelő - kazán M2 kapocsléc (4-5)
2 Az alacsony hőmérsékletű zóna keverőszelepe (QX21-N-QX22)
3 Az alacsony hőmérsekletű zóna keringető szivattyúja (QX23-N)
4 Az alacsony hőmérsekletű zóna hőérzékelője (BX21-M)
5 Beltéri egység - kazán M2 kapocsléc (1-2-3)
6	Az alacsony hőmérsékletű zóna biztonsági termosztátja (a szolenoid szeleppel sorba kötve, lásd a 8.4 pontot)
7 Az alacsony hőmérsékletű beltéri termosztát bemenete (12 V) (H2-M)
8 A magas hőmérsékletű zóna külső tápellátású szolenoid szelepe vagy szivattyúja
9 A magas hőmérsékletű zóna beltéri termosztátja (a csatlakoztatást lásd a 8.1 pontban)

A 5. fejezetben leírtak szerint, a vezérlőpanel segítségével lépjen be a 2. menüpontba, és végezze el a következő módosításokat:

MENÜ PROGRAM	MSOR PARAMÉTER BEÁLLÍTANDÓ ÉRTÉK LEÍRÁS
KONFIGURÁCIÓ	5715 Fütési kör 2 Be A 2. fütési kör engedélyezése
	5977 Funkció bemenet H5		Helyiségtermosztát HC2	A 2. kör termosztátjának engedélyezése (kazán M1 sorkapocs (1-2))
	6020 Az 1. bővítőelem funkciója Fütési kör 1		Az alacsony hőmérsékletű zóna engedélyezése
	6046	Az 1. modul H2 bemenetének funkciója	Helyiségtermosztát HC1	A H2 bemenet engedélyezve az alacsony hőmérsékletű zóna termosztátjaként
FÜTÉSI KÖR 1	710	Komfort alapjel	35°C	A fütendő helyiség hőmérsékletének beállítási értéke (alacsony hőmérsékletű zóna)
FÜTÉSI KÖR 1	834	Meghajtó futásideje	Alapbeállítás 180 mp	A keverőszelep zárási ideje

A komfort hőmérséklet maximalizálása (35° C) az alacsony hőmérsékletű zónák megfelelő működését garantálja. Ily módon a beltéri egység nem írja felül az alzónákat vezérlő egyes beltéri termosztátok hőigényét.

Ebben az esetben a beltéri egység az alacsony hőmérsékletű rendszert vezérli, azonban nem használható az egyes helyiségek hőmérsékletének szabályozására. A B jelű szabályzógomb elforgatásával a kijelzőn megjelenik az előremenő víz hőmérséklete. A második fütőkör állandó tömegárammal működik.

Az alacsony hőmérsékletű körben egy biztonsági termosztátot kössön sorba a zóna szolenoid szelepeivel, oly módon, hogy meghibásodás esetén zárja a kört.

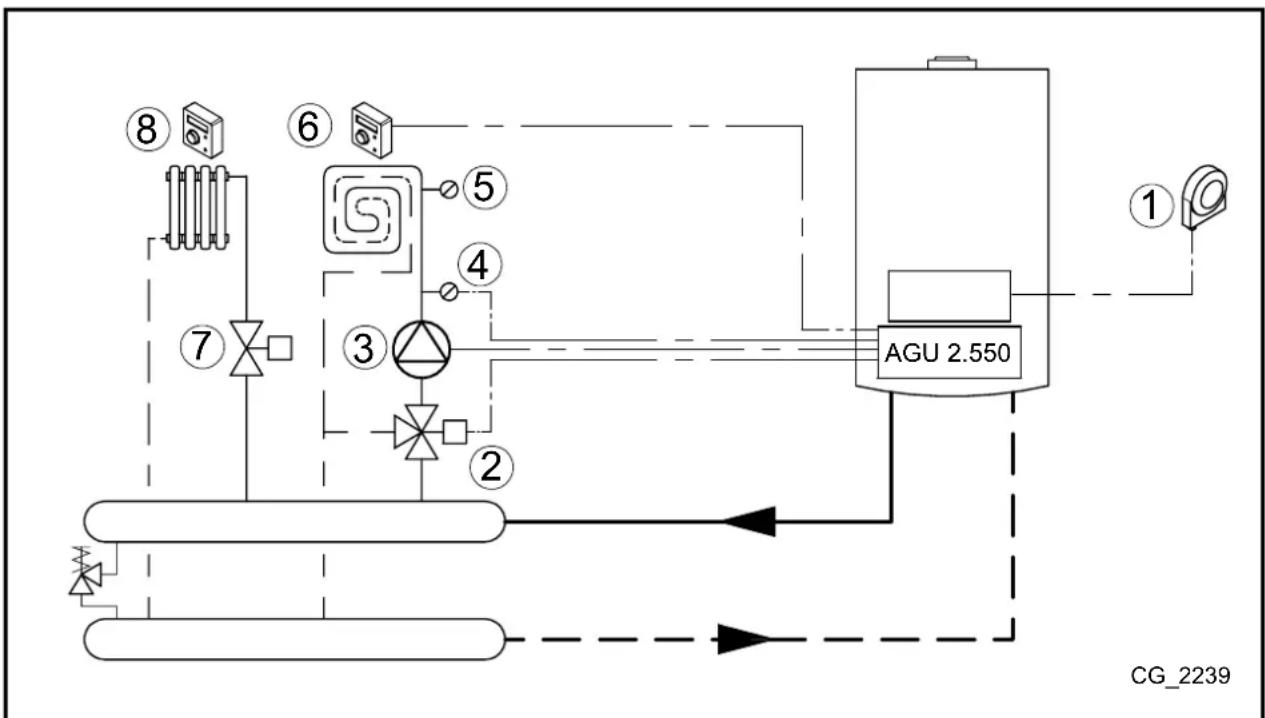

6.3 3. ELRENDEZÉS

Alacsony hömérsékletű zóna - 1. fütőkör és magas hömérsékletű zóna - 2. fütőkör beltéri termosztáttal

1 Külső hőérzékelő - kazán M2 kapocsléc (4-5)
2 Az	alacsony hőmérsékletű zóna keverőszelepe (QX21-N-QX22)
3 Az	alacsony hőmérsekletű zóna keringető szivattyúja (QX23-N)
4 Az	alacsony hőmérsekletű zóna hőérzékelője (BX21-M)
5	Az alacsony hőmérsékletű zóna biztonsági termosztátja (a zóna szivattyúval sorba kötve, lásd a 8.3 pontban)
6 Az	alacsony hőmérsékletű beltéri termosztát bemenete (12 V) (H2-M)
7 A	magas hőmérsékletű zóna külső tápellátású szolenoid szelepe vagy szivattyúja
8 A	magas hőmérsékletű zóna beltéri termosztátja (a csatlakoztatást lásd a 8.1 pontban)

A 5. fejezetben leírtak szerint a vezérlőpanel segítségével lépjen be a 2. menüpontba, és végezze el a következő módosításokat:

MENÜ PROGRAMS	RAMSOR PARAMÉTER	BEÁLLÍTANDÓ ÉRTÉK	LEÍRÁS
KONFIGURÁCIÓ	5715 Fütési kör 2 Be A 2. fütési kör engedélyezése
	5977 Funkció bemenet H5	Helyiségtermosztát HC2	A 2. kör termosztátjának engedélyezése (kazán M1 sorkapocs (1-2))
	6020 Az 1. külső egység funkciója Fütési kör 1		Az alacsony hőmérsékletű zóna engedélyezése
	6046 Az 1. modul H2 bemenetének funkciója	Helyiségtermosztát HC1	A H2 bemenet engedélyezve az alacsony hőmérsékletű zóna termosztátjaként
FÜTÉSI KÖR 1	834 Meghajtó futásideje	Alapbeállítás 180 mp	A keverőszelep zárási ideje

Célszerű az alacsony hömérsékletű kör biztonsági termosztátját sorba kötni a 3. szivattyúval.

7. ZÓNÁKRA OSZTOTT FÜTÉSI RENDSZER

Amennyiben nincs szükség vegyes rendszerek vezérlésére, az AGU 2.550 egység szivattyúk/zóna szolenoidok vezérlésére alkalmazható, az alábbiak szerint:

A dokumentumban ismertetett kapcsolási vázlatok tájékoztató jellegűek, az egyes rendszerek hőtechnikai vizsgálatát minden esetben el kell végezni.

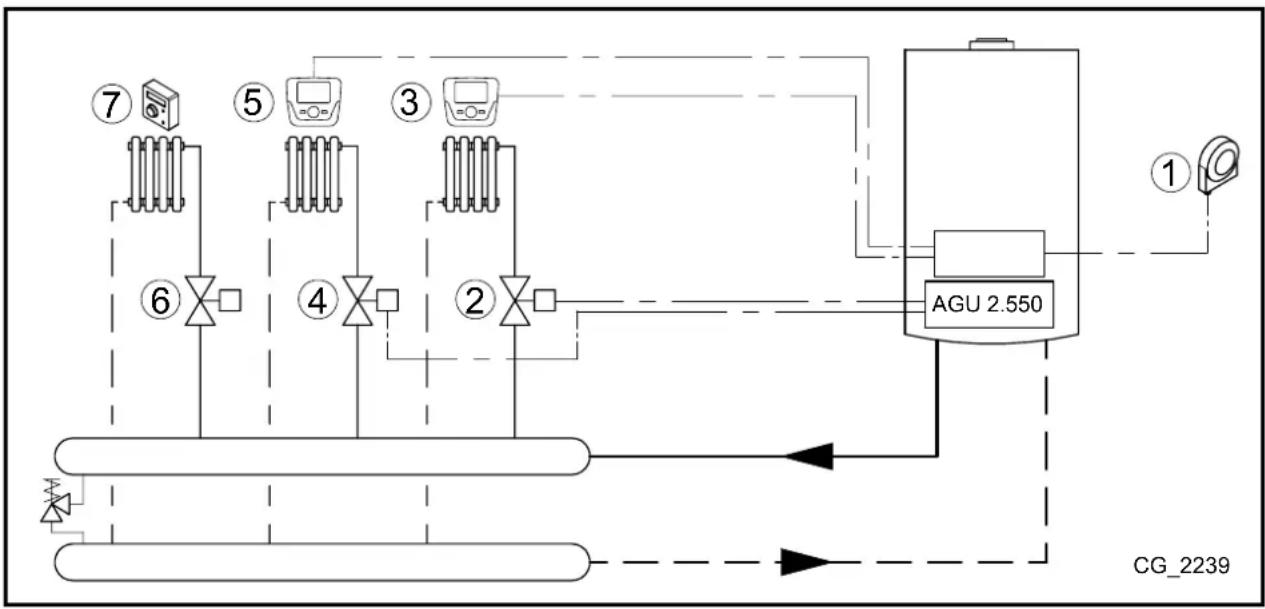

7.1 4. ELRENDEZÉS

Két zóna beltéri egységgel - 1. és 2. fütőkör, valamint 1 zóna beltéri termosztáttal - 3. fütőkör.

1	Külső hőérzékelő kazán M2 kapocsléc (4-5)	5	Az 2. fűtési kör beltéri egysége kazán M2 kapocsléc (1-2-3)
2	Az 1. fűtési kör szolenoidja vagy zónaszabályzó szivattyúja (QX21-N)*	6 A	3. fűtési kör külső tápellátású szolenoidja vagy szivattyúja
3	Az 1. fűtési kör beltéri egysége kazán M2 kapocsléc (1-2-3) 7		A 3. fűtési kör beltéri termosztátja (a csatlakoztatást lásd a 8.1 fejezetben)
4	A 2. fűtési kör szolenoidja vagy zónaszabályzó szivattyúja (QX22-N)*

* Az AGU 2.550 nem képes a háromutas szolenoid szelep közvetlen vezérlésére. Erre a célra váltórelé alkalmazása szükséges.

A 3. és 5. sz. beltéri egységek párhuzamosak.

A beltéri egységek közvetlenül szabályozzák a hozzájuk tartozó zónákban a helyiségek hömérsékletét. A 5. fejezetben leírtak szerint, a vezérlőpanel segítségével lépjen be a 2. menüpontba, és végezze el a következő módosításokat:

MENÜ	PROGRAMSOR	PARAMÉTER	BEÁLLÍTANDÓ ÉRTÉK	LEÍRÁS
KONFIGURÁCIÓ	5715	Fűtési kör 2	Be	A 2. fűtési kör engedélyezése
	5721	Fűtési kör 3	Be	A 3. fűtési kör engedélyezése
	5977 Funkció bemenet H5		Helyiségtermosztát HC3	A 3. kör termosztátjának engedélyezése (kazán M1 sorkapocs (1-2))
	6020	Az 1. bővítőelem funkciója	Multifunkcionális	-
	6030	Relé QX21 modul 1	HC1 fűtési kör sziv. Q2	A 1. fűtési kör szivattyújának/ szolenoidjának vezérlése
	6031	Relé QX22 modul 1	HC2 fűtési kör sziv. Q6	A 2. fűtési kör szivattyújának/ szolenoidjának vezérlése
FÜTÉSI KÖR 1	742	Az előremenő fűtési vízhőmérséklet beállítási értéke beltéri termosztáttal	---	Az előremenő vízhőmérséklet szabályzás engedélyezése (1. fűtési kör)
FÜTÉSI KÖR 2	1042	Az előremenő fűtési vízhőmérséklet beállítási értéke beltéri termosztáttal	---	Az előremenő vízhőmérséklet szabályzás engedélyezése (2. fűtési kör)

A beltéri egységek közvetlenül szabályozzák a hozzájuk tartozó zónákban a helyiségek hömérsékletét. Amennyiben a B szabályzógomb elfordításával a kijelzőn a helyiség hömérséklete helyett az előremenő fűtési hömérséklet jelenik meg, a 742-es és az 1042-es paraméter értékének beállítása nem történt megfelelően.

7.2 5. ELRENDEZÉS

Három zóna beltéri egységgel - 1., 2. és 3. fütőkör

1	Külső hőérzékelő - kazán M2 kapocsléc (4-5)	5	Az 2. fütési kör beltéri egysége - kazán M2 kapocsléc (1-2-3)
2	Az 1. fütési kör szolenoidja vagy zónaszabályzó szivattyúja (QX21-N)*	6	Az 3. fütési kör szolenoidja vagy zónaszabályzó szivattyúja (QX23-N)*
3	Az 1. fütési kör beltéri egysége - kazán M2 kapocsléc (1-2-3)	7	Az 3. fütési kör beltéri egysége - kazán M2 kapocsléc (1-2-3)
4	Az 2. fütési kör szolenoidja vagy zónaszabályzó szivattyúja (QX22-N)*
    AY["CG_2239"]

* Az AGU 2.550 nem képes a háromutas szolenoid szelep közvetlen vezérlésére. Erre a célra váltórelé alkalmazása szükséges.

A 3 - 5. és a 7. sz. beltéri egységek párhuzamosak.

A beltéri egységek közvetlenül szabályozzák a hozzájuk tartozó zónákban a helyiségek hőmérsékletét. A 5. fejezetben leírtak szerint, a vezérlőpanel segítségével lépjen be a 2. menüpontba, és végezze el a következő módosításokat:

MENÜ PROGRAMSOR		PARAMÉTER	BEÁLLÍTANDÓ ÉRTÉK	LEÍRÁS
KONFIGURÁCIÓ	5715	Fűtési kör 2	Be	A 2. fűtési kör engedélyezése
	5721	Fűtési kör 3	Be	A 3. fűtési kör engedélyezése
	5977	Funkció bemenet H5	Nincs	Az M1 kapocsléc (1-2) a termosztát letiltása a kazánban
	6020	Az 1. bővítőelem funkciója	Multifunkcionális	-
	6030	Relé QX21 modul 1	HC1 fűtési kör sziv. Q2	A 1. fűtési kör szivattyújának/ szolenoidjának vezérlése
	6031	Relé QX22 modul 1	HC2 fűtési kör sziv. Q6	A 2. fűtési kör szivattyújának/ szolenoidjának vezérlése
	6032	Relé QX23 modul 1	HC3 fűtési kör sziv. Q20	A 3. fűtési kör szivattyújának/ szolenoidjának vezérlése
FÜTÉSI KÖR 1	742	Az előremenő fűtési vízhőmérséklet beállítási értéke beltéri termosztáttal	---	Az előremenő vízhőmérséklet szabályzás engedélyezése (1. fűtési kör)
FÜTÉSI KÖR 2	1042	Az előremenő fűtési vízhőmérséklet beállítási értéke beltéri termosztáttal	---	Az előremenő vízhőmérséklet szabályzás engedélyezése (2. fűtési kör)
FÜTÉSI KÖR 3	1342	Az előremenő fűtési vízhőmérséklet beállítási értéke beltéri termosztáttal	---	Az előremenő vízhőmérséklet szabályzás engedélyezése (3. fűtési kör)

A beltéri egységek közvetlenül szabályozzák a hozzájuk tartozó zónákban a helyiségek hömérsékletét. Amennyiben a B szabályzógomb elfordításával a kijelzőn a helyiség hömérséklete helyett az előremenő fűtési hömérséklet jelenik meg, a 742-es és az 1042-es paraméter értékének beállítása nem történt megfelelően.

8. A BELTÉRI TERMOSZTÁT ELEKTROMOS CSATLAKOZTATÁSA

A hömérséklet minden fütőkör esetében azonos.

A relék végállás mikrokapcsolóval ellátott szelepekkel kiválthatók.

8.1 1. ESET - Egy beltéri termosztát csatlakoztatása magas hömérsékletű zónában.

Csatlakoztassa a beltéri termosztátot a külső elektromos hálózathoz (230 V), amely majd a zónaszabályzó szelepet (vagy a szivattyút) táplálja, a relé tekercsét pedig a kazán M1 kapocslécének 1-2 kivezetéséhez.

L T.A. M1 1 2 RE M V N CG_2310

8.2 2. ESET - Beltéri termosztátok csatlakoztatása több magas hőmérsékletű zónából álló rendszerhez.

A beltéri termosztátokat párhuzamosan csatlakoztassa a külső elektromos hálózathoz (230 V), amely majd a zónaszabályzó szelepeket (vagy szivattyúkat) táplálja, a relék tekercseit pedig szintén párhuzamossan csatlakoztassa a kazán M1 kapocslécének 1-2 kivezetéséhez.

8.3 3. ESET - Beltéri termosztátok csatlakoztatása több magas hőmérsékletű zónából álló rendszerhez.

A beltéri termosztátokat párhuzamosan csatlakoztassa a külső elektromos hálózathoz (230 V), amely majd a zónaszabályzó szelepeket (vagy szivattyúkat) táplálja, a relék tekercseit pedig szintén párhuzamosan csatlakoztassa az AGU 2.550 egység H2 és M relé kivezetéseihez.

Az alacsony hőmérsékletű körben egy biztonsági termosztátot kössön sorba a zóna szolenoid szelepeivel, oly módon, hogy meghibásodás esetén zárja a kört.

8.4 4. ESET - Beltéri termosztátok csatlakoztatása több alacsony hömérsékletű zónából álló rendszerhez.

A beltéri termosztátokat párhuzamosan csatlakoztassa a külső elektromos hálózathoz (230 V), amely majd a zónaszabályzó szelepeket táplálja, a mikrokapcsolókat pedig szintén párhuzamosan csatlakoztassa az AGU 2.550 egység H2 és M kivezetéseihez.

Az alacsony hömérsékletű körben egy biztonsági termosztátot kössön sorba a zóna szolenoid szelepeivel, oly módon, hogy meghibásodás esetén zárja a kört.

9. NAPKOLLEKTOROS HASZNÁLATI MELEGVÍZ RENDSZER

Ebben a rendszerben az AGU 2.550 egység a napkollektor kör szivattyújának és a napkollektor és a viztartály (a napkollektor körhöz tartozó) hőérzékelőjének vezérlésére alkalmas az alábbi elrendezésben:

1	A napkollektor B31 érzékelője (BX22-M)	3 A	napkollektor kör Q5 szivattyúja (QX23-N)
2	A napkollektor B6 érzékelője (BX21-M)	4	a tartály B3 hőérzékelője - kazán M2 kapocsléc (9-10)

A dokumentumban ismertetett kapcsolási vázlatok tájékoztató jellegűek, az egyes rendszerek hőtechnikai vizsgálatát minden esetben el kell végezni.

A 5. fejezetben leirtak szerint, a vezérlőpanel segítségével lépjen be a 2. menüpontba, és végezze el a következő módosításokat:

MENÜ	PROGRAMSOR	BEÁLLÍTANDÓ ÉRTÉK	LEÍRÁS
KONFIGURÁCIÓ	6020	Napkollektor HMV	A napkollektoros üzemmód engedélyezése

Ekkor megjelennek a beállítandó paraméterek. Vákuumcsöves napkollektor esetén aktiválja a speciális védelem funkciót (3830, 3831 paraméterek):

MENÜ PROGRAMSOR ÉRTÉK LEÍRÁS
KONFIGURÁCIÓ	3810	Alapbeállítás 8°C	A napkollektor és a hőérzékelő közötti hőmérséklet-különbség a napkollektor szivattyújának aktiválásához
	3811	Alapbeállítás 4°C	A napkollektor és a hőérzékelő közötti hőmérséklet-különbség a napkollektor szivattyújának kikapcsolásához
	3850	Alapbeállítás “---”	Hőmérséklet, amely felett a napkollektor szivattyúja keringet (kizárólag akkor, ha a tartályban lévő víz nem éri el maximális hőmérsékletét)

Belépés a 3.
menüpontba
(5.2 fejezet)

NAPKOLLEKTOR	3830	Alapbeállítás “---”	A napkollektor szivattyú letiltásának maximális időtartama, ha a hőmérséklet eléri a maximális értéket (3850 paraméter) a minimális keringetési idő alatt (3831 paraméter)
	3831	Alapbeállítás 30s	A napkollektor szivattyújának minimális keringetési időtartama

Amikor a kijelzön a jelzés kerül feltüntetésre azt jelenti, hogy a szolár berendezés működik és a vízmelegítő melegszik.

10. PARAMÉTEREK BEÁLLÍTÁSA

10.1 FÜTÉSI RENDSZER

Vezérlöpanel			1., 2., 3. FÜTÉSI KÖRÖK MENÜ		Gyári érték	Minimum	Maximum
CR1	CR2	CR3
700	1000	1300	Kikapcsolva-temperáló fütés: a kazán bekapcsol, ha a beltéri hőmérséklet 6°C alá csökkenAutomatikus: a fütendő helyiség hőmérséklete a beállított idősávtól függCsökkentett: a fütendő helyiség hőmérséklete a csökkentett hőmérsékletKomfort: a fütendő helyiség hőmérséklete a komfort hőmérséklet	- Komfort -	-
710	1010	1310	Beltéri komfort hőmérséklet	°C	20	Csökkentett	Maximális komfort
712	1012	1312	Csökkentett beltéri hőmérséklet	°C	16	Fagyálló	Komfort
714	1014	1314	Beltéri hőmérséklet temperáló fütés esetén	°C	6	4	Csökkentett
720	1020	1320	A kültéri hőérzékelő éghajlati görbéjének kiválasztása	-	1,5	0,1	4
730	1030	1330	Kültéri hőérzékelő esetén és automata üzemmódban a fütés (BE-KIKAPCSOLÁSA) a beállított (kültéri) hőmérséklet funkcióban	°C	---	8	30
740	1040	1340	Az előremenő fütési vízhőmérséklet minimális értéke(pl. aktív előremenő vízhőmérséklet szabályozás funkció esetén)	°C	25	8	Alapjel max
741	1041	1341	Az előremenő fütési vízhőmérséklet maximális értéke(pl. aktív előremenő vízhőmérséklet szabályozás funkció esetén)	°C	80	Alapjel minimum	95
742	1042	1342	Az előremenő fütési vízhőmérséklet beltéri egység használata esetén( --- = előremenő fütési vízhőmérséklet szabályozás engedélyezése)	°C	80	Alapjel minimum	Alapjel max
750	1050	1350	A kültéri hőmérséklet figyelembe vételének mértéke a beltéri hőmérséklet beállításkor (környezeti hőmérséklet függvény):--- %: csak kültéri1..99 %: kültéri beltéri kompenzációval100 %: csak beltéri	%	50	1	100
760	1060	1360	A kazán kikapcsolása a beállított beltéri hőmérséklet felett	°C	0,5	0,5	4
809	1109	1409	A kazánszivattyú és a fütési kör szivattyúja 24 óráig bekapcsolva vannak	-	nem	-	-
834	1134	1434	Az alacson hőmérsékletű zóna keverőszelepének zárási ideje	s	180	30	873
850	1150	1450	Javasolt a “kézi” üzemmód	-	ki
851	1151	1451	Az előremenő fütési vízhőmérséklet burkolat szárításhoz	°C	25	0	95
855	1155	1455	A burkolatszárítás funkció aktuális előremenő fütési vízhőmérséklete	°C	-	-	-
856	1156	1456	A hét azon napja, amelyen a burkolatszárítás funkció bekapcsol	-	-	-	-

CR = Circuito di Riscaldamento (Fütési kör)

10.2 HASZNÁLATI MELEGVÍZ RENDSZER

Vezérlőpanel	HASZNÁLATI MELEGVÍZ KÖR MENÜ		Gyári érték Minimum Maximum
1600	Funkciók jelentése Ki = a beállítási érték azonos a temperáló fűtés beállított értékkel Be = névleges beállítási értékeco = előmelegítő letiltva	-	be - -
1610	A használati melegvíz hőmérséklet alap beállítási értéke	°C	60	35	60
1612	A csökkentett használati melegvíz hőmérséklet beállítási értéke	°C	35	8	60
1620	Az ütemezés engedélyezése	-	24h/nap	-	-
1640	Az antilegionella funkciók magyarázata: KiIdőszakosanRögzített nap	-	ki	--
1641 Két antilegionella ciklus között eltelt napok száma (1...7)		-	7	-	-
1642 Az antilegionella funkció aktiválásának napja (hétfő...vasárnap)		-	Hétfő	-	-
1644	Az antilegionella funkció aktiválásának időpontja	-	--;--	-	-
1660	A használati melegvíz keringető szivattyú használata	-	HMVengedélyezés	-	-
1663	A használati melegvíz szivattyú kikapcsolási hőmérséklete	°C	45	8	60

10.3 KÜLÖNBÖZÖ PARAMÉTEREK

Vezérlőpanel	BEÁLLÍTÁS MENÜPONT	Gyári érték
5710	A 1. fűtési kör engedélyezése	be
5721	A 3. fűtési kör engedélyezése	ki
5730	A használati melegvíz keringető szivattyú beállítása (tárolóból vagy igény szerint)
5731	Az aktuátor típusa a használati melegvíz elsőbbség vezérléséhez	Váltószelep
5970	A használati melegvíz elsőbbség hőérzékelője (igény szerinti használati melegviz esetén)	-
5971	A kontaktor alaphelyzete	-
5973...5976	A használati melegvíz hozam meghatározásának paraméterei	-
5977	Az egyik fűtési kör beltéri termosztátjának bemenete	Az 1. zóna beltéri termosztátja
5978		-
6020	Multifunkcionális: a bemenetek és kimenetek beállítása manuálisan történhet Fűtési kör 1, 2, 3: kevert vizes zónát vezérel (1., 2. vagy 3. - 6. fejezet)Visszatérő hőm. szabályozó: nem használatos	-
6021	Napkollektor HMV: 2 hőérzékelős és egy szivattyús napkollektoros rendszert vezérel (8. fejezet)Primer szab./rsz. sziv.: nem használatos	-
6022		-
6024	Nem használt	-
6026		-
6028		-
6030...6038	Lásd a 10. fejezetet	-
6040...6045	Lásd a 10. fejezetet	-
6046...6068	Lásd a 10. fejezetet	-
6097	A napkollektorhoz használt hőérzékelő típusa	Pt 1000
6200	A kazánban és az alkatrészekben alkalmazott hőérzékelők elmentése (5.2 fejezet)	-
6212	Termékinformációk	-
6213	Termékinformációk	-
6215	Termékinformációk	-
6217	Termékinformációk	-
6230	Termékinformációk	-
6231	Termékinformációk	-
6704	A belső kódok megjelenítésének engedélyezése	igen
6705	A hiba belső kódja megjelenítve	-
6706	A gázkör azon szakasza, ahol a meghibásodás történt	-
6710	Külső riasztás újraindítása (10. fejezet)	nem
6800	Utolsó hiba	-
6805	Az utolsó hiba belső kódja	-
6806	A gázkör azon szakasza, ahol az utolsó meghibásodás történt	-
6810-tól 6996-ig	A korábbi hibák listája	-

A bemutatott beállítások a rendszer további reléire/hőérzékelőire/bemeneteire is vonatkoznak, mint például a QX1 relére (5890-es sor), illetve a BX2 (5931-es sor) és a BX3 (5932-es sor) hőérzékelőkre.

11. KÜLÖNBÖZÖ FUNKCIÓK

Az előbbiekben bemutatott beállítások mellett a bemenetek és kimenetek definiálása is lehetséges, a rendszer igényeinek megfelelően. A következő példákban a QX21 relé és a BX21 hőérzékelő szerepel, azonban ugyanaz vonatkozik a QX22 és a QX23 relére, valamint a BX22 hőérzékelőre. Az egységet minden esetben „Többfunkciós” üzemmódba kell állítani.

MENÜ PROGRAMSOR PARAMÉTER BEÁLLÍTANDÓ ÉRTÉK LEÍRÁ$
KONFIGURÁCIÓ	6020	Az 1. bővítőelem funkciója	Multifunkcionális	A napkollektoros üzemmód engedélyezése

11.1 HASZNÁLATI MELEGVÍZ KERINGETŐ SZIVATTYÚ

Ha a használati melegvíz előállítása külön vízkörben történik, akkor lehetséges a keringető szivattyú szabályzása. A funkció engedélyezéséhez a használati melegvíz ütemezés használata kötelező. A veszteség minimalizálása érdekében a funkció 10 percre aktiválja a szivattyút, amit 20 perc szünet követ. A vezérlőpanel segítségével, a 5. fejezetben leírtak alapján lépjen be a 2. menüpontba:

MENÜ	PROGRAMSOR	ÉRTÉK	LEÍRÁS
KONFIGURÁCIÓ	6030	Cirkulációs szivattyú Q4	A használati melegvíz keringető szivattyú engedélyezése (QX21 relé)
	6040	HMV cirk.érzékelő B39	A használati melegvíz keringető szivattyú hőérzékelőjének engedélyezése (BX21 hőérzékelő)
HASZNÁLATI MELEGVÍZ	1663	gyári érték = 45°C	A használati víz hőmérséklete, amely alatt a szivattyú működik (a keringetés beállítási értéke)

11.2 NAPKOLLEKTOROS RENDSZER MEDENCEFÜTÉSHEZ

A medence fütése napkollektoros rendszerrel a következő módon történhet.

1	A napkollektor B31 érzékelője (BX22-M)	5	A medence szivattyúja (QX21-N)
2	A napkollektor B6 érzékelője (BX21-M)	6	A medencefűtés visszatérő vezetékének hőérzékelője – kazán M2 kapocsléc
3	A napkollektor kör Q5 szivattyúja (QX23-N)	7	Medence
4	A víztartály B3 hőérzékelő - kazán M2 kapocsléc (9-10)

A dokumentumban ismertetett kapcsolási vázlatok tájékoztató jellegüek, az egyes rendszerek hötechnikai vizsgálatát minden esetben el kell végezni.

Végezze el a beállítást a 8. fejezetben leírtak szerint. Ekkor a rendszer alkalmassá válik használati melegvíz szolár panellel való előállítására. A vezérlőpanel segítségével, a 5. fejezetben leírtak alapján lépjen be a 2. menüpontba:

MENÜ PROGRAMSOR ÉRTÉK LEÍRÁS
KONFIGURÁCIÓ	5931 Uszoda érzékelő B13 A medence hőérzékelőjének engedélyezése (BX2 hőérzékelő bemenet)
	6030 Napk.szab.egys. uszoda K18 A szivattyú engedélyezése a medence fűtésére (QX21 relé)
HASZNÁLATIMELEGVÍZ	6046 Uszoda szolár fűt.eng.		Aktiválás a medence fűtéséhez(például úszó vagy kézi vezérlés)

Fontos a H2 csatlakozás használata, mivel a rendszer kizárólag akkor engedélyezi a medencével való hőcserét, ha ez utóbbi engedélyezi azt, ezáltal biztosítva a rendszer megfelelő működését. Győződjön meg arról, hogy a medence fel van töltve vízzel, és megfelelően üzemel.

11.3 ÁLTALÁNOS HÓIGÉNY

Az általános hőigény olyan hőigény, amely nem a rendelkezésre álló három fütőkör egyikéböl és/vagy a használati melegvíz körből származik. Ez az igény a külső hőigény, amely külső egységek hőigényének kielégítésére szolgál, például egy medence vizének felmelegítésére.

A funkció aktiváláshoz a következő beállítást kell elvégezni. A vezérlőpanel segítségével, a 5. fejezetben leírtak alapján lépjen be a 2. menüpontba:

MENÜ	PROGRAMSOR	PARAMÉTER	ÉRTÉK	LEÍRÁS
KONFIGURÁCIÓ	6030	Relé QX21 modul 1	Fogy.köri sziv.VK1 Q5	1. külső höigény szivattyújának engedélyezése
	6046	Funkció bemenet H2 modul 1	Fogyasztói igény VK1	1-es jelü külső höigény kontaktus
FOGYASZTÓI KÖR 1	1859	Az 1. fogyasztó előremenő fűtési vízhőmérsékletének beállítási értéke	gyári érték = 70°C	Az előremenő fűtési víz hőmérséklete 1. külső hőfogyasztóhoz

Amennyiben a höigény jelzése a 0-10 V-os analóg bemeneten keresztül érkezik, a 6046 paramétert a következőképpen kell beállítani: „Külső höigény CR1 10V”. Továbbá a jel típusát a paraméterek segítségével kell beállítani:

6049

Feszültség érték 1H2 modul 1

6050

Működési ért.1 H2modul 1

6051

Feszültség érték 2 H2modul 1

6052

Működési ért.2 H2modul 1

11.4 TOVÁBBI BEÁLLÍTÁSOK

Az alábbiakban a további beállításokat foglaljuk össze:

QX21 relé

Riasztás kimenet K10	Riasztó (pl. társasház)
Rendszer szivattyú Q14	A szivattyú aktív minden hőigény vagy külső hőigény esetén
Időprogram 5 K13	Kontaktus a külső időzítőhöz
Hűtési igény K28	Hűtési igény az 1. hűtési körből
Víz feltöltés K34	Automata melegvíz töltőszelep
Ventilátor leállítás K38	A külső ventilátor vezérlése

BX 21 hőérzékelő

Puffer érzékelő B4	A puffertartály felső hőérzékelője
Puffer érzékelő B41 A puffertartály alsó hőérzékelője
Puffer érzékelő B42 A puffertartály közepső hőérzékelője

H2 bemenet

Hiba/riasztás üzenet	Külső riasztásjelzés
Kazán áramláskapcsoló	A kazán áramlásszabályzó vezérlése (csak abban az esetben használható, ha még nincs a kazánban)
Kazán hőmérséklet határoló	A kazán termosztátjának vezérlése (csak abban az esetben használható, ha még nincs a kazánban)
Fogyasztói igény VK1 10V	1. külső hőigény 0-10V jellel (*)
Nyomásmérés 10V	Nyomásmérés 0-10V jellel (*)
Előválasztott kimenet 10V	A kazán teljesítményének szabályzása 0-10V jellel (*)

* A funkciók használatához az analóg jel beállítása szükséges az alábbi paraméterek segítségével a Távvezérlő Beállítások menüpontjában:

6049

Feszültség érték 1H2 modul 1

6050

Működési ért.1 H2 modul 1

6051

Feszültség érték 2H2 modul 1

6052

Működési ért.2 H2 modul 1

1. HIBAÜZENETEK

E	Hibaüzenet A hiba leírása
10	Külső hőérzékelő	Fütőkör indokolatlanul bekapcsolt (termosztát, beltéri vagy kültéri egység), illetve a külső hőérzékelő hibás
84	BSB, hivatkozási szám összeférhetetlenség	2 vagy annál több beltéri egységet használnak ugyanabban a fütési körben
98 1.	kiegészítő modul Nem találja	vagy nem ismeri fel az AGU 2.550 egységet
99 2.	kiegészítő modul Nem találja	vagy nem ismeri fel az AGU 2.550 egységet
373 3	kiegészítő modul Nem találja	vagy nem ismeri fel az AGU 2.550 egységet
30	Fűtési előremenő vezeték 1. hőérzékelője	Nem ismeri fel a kevert vizes kör 1. hőérzékelőjét
32	Fűtési előremenő vezeték 2. hőérzékelője	Nem ismeri fel a kevert vizes kör 2. hőérzékelőjét
260	Fűtési előremenő vezeték 3. hőérzékelője	Nem ismeri fel a kevert vizes kör 3. hőérzékelőjét
335	BX21 nem működik BX21 hőérzékelő nincs beállítva
336	BX22 nem működik BX22 hőérzékelő nincs beállítva
324	BX azonos hőérzékelők Kettő	vagy több hőérzékelő ugyanazzal a funkcióval
52	MV 2. hőérzékelő Nem ismeri fel a napkollektoros használati melegvíz rendszer hőérzékelőjét
73	Napkollektor 1. hőérzékelője	Nem ismeri fel a napkollektor hőérzékelőjét
57	HMV keringető hőérzékelő Nem ismeri fel a használati melegvíz keringető hőérzékelőjét
243	Medence hőérzékelője Nem ismeri fel a medence hőérzékelőjét
25	Fatüzelésű kazán hőérzékelője	Nem ismeri fel a biomassza tüzelésű kazán hőérzékelőjét
346	Nem találja a Q10 kazán szivattyút	Nem ismeri fel a biomassza tüzelésű kazán szivattyúját

1. MÜSZAKI JELLEMZÖK

Tápellátás Tápfeszültség AC 230 V (±10 %)
	Tápellátás frekvenciája	50/60 Hz
	Felvett teljesítmény	4 VA
	Tápellátás biztosítéka (Tápellátás és kimenetek)	max. 10 AT
Vezetékezés	merev vagy flexibilis vezeték (sodorva vagy érvég hüvellyel)	-
	egyeres	0,5...2,5 mm ^2
	kéteres	0,5...1,5 mm ^2
Üzemi adatok	A szoftver osztálya	A
	Üzemmod EN 60 730	1b (automata üzemmod)
Bemenetek	Digitális bemenet: H2	-
	alacsony feszültség védelem a feszültségmentes kontaktusokon	-
	alacsony feszültségű kontaktus	-
	nyitott feszültség	DC 12 V
	zárt áram	DC 3 mA
	Analóg bemenet: H2	-
	alacsony feszültség védelem	-
	tartomány	DC 0..10 V
	belső ellenállás	>100 kΩ
	L bemenet	AC 230 V (±10%)
	belső ellenállás	>100 kΩ
	Érzékelő bemenet: BX21-BX22	NTC 10k
	megfelelő összekötő vezeték méretek (réz)	-
	keresztmetszeti terület	mm ^2	0,25	0,5	0,75	1,0	1,5
	maximális hosszúság	m	20	40	60	80	120
Kimenetek	Relé kimenet	-
	áram tartomány	AC 0,02...2 (2) A
	maximális bekapcsolási áram	15 A 1 s-nél rövidebb ideig
	maximális áram (a reléken összesen)	AC 6 A
	feszültség tartomány	AC 24...230 V (a feszültségmentes kontaktusokon)
Interfész	BSB	2 vezetékes, nem felcserélhető
	egységek közötti távolság - perifériás rendszerek	max. 150 m
	összhossz	max. 300 m (a vezeték maximális kapacitása 60nF)
	vezeték keresztmetszeti területe	0,5 mm ^2
A csoportban vezérelhető kazánok száma maximum		16

CUPRINS

SEMNIFICATIA SIMBOLURILOR 87
