MANUAL DE UTILIZARE Platinum DUO Plus Baxi

1. INTRODUCERE 88
2. DESCRIEREA ACCESORIULUI....88
3. MONTAREA ÎN CUTIA PANOULUI DE COMANDĂ AL CENTRALEI....88
4. CONEXIUNILE ELECTRICE ALE ACCESORIULUI AGU 2.550....89
   4.1 CONECTAREA ACCESORIILOR EXTERNE 90
5. ACCESAREA PARAMETRILOR....91
6. INSTALATIE DE ÎNCĂLZIRE MIXTĂ....91
   6.1 SCHEMA 1 92
   6.2 SCHEMA 2....93
   6.3 SCHEMA 3....94
7. INSTALATIE DE ÎNCĂLZIRE CU MAI MULTE ZONE....95
   7.1 SCHEMA 4 95
8. CONECTAREA TERMOSTATULUI DE AMBIENT....97
   8.1 CAZUL 1 - Conectarea unui singur termostat de ambient într-o zonă de înaltă temperatură ....97
   8.2 CAZUL 2 - Conectarea termostatelor de ambient pentru o instalatie cu mai multe zone de înaltă temperatură....97

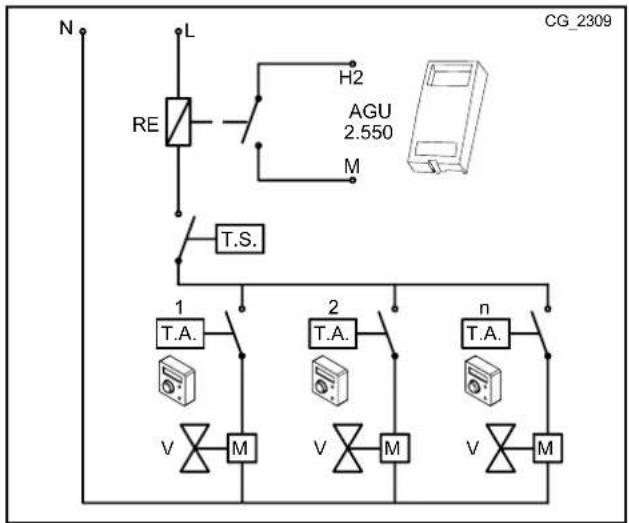

   8.3 CAZUL 3 - Conectarea termostatelor de ambient pentru o instalatie cu mai multe zone de joasă temperatură .....97
   8.4 CAZUL 4 - Conectarea termostatelor de ambient pentru o instalație cu mai multe zone de joasă temperatură
   cu valve de zonă dotate cu microîntrerupătoare de sfârșit de cursă 98
9. INSTALATIA SOLARĂ DE PREPARARE A APEI CALDE MENAJERE 98
10. SETAREA PARAMETRILOR 99
    10.1 INSTALATIA DE ÎNCĂLZIRE....99
    10.2 INSTALATIA DE APĂ CALDĂ MENAJERĂ....100
11. FUNCTII 101
    11.1 POMPA DE CIRCULATIE A CIRCUITULUI DE APĂ CALDĂ MENAJERĂ ....101
    11.2 INSTALATIA SOLARĂ PENTRU PISCINĂ....101
    11.3 CERERE DE CĂLDURĂ GENERICĂ....102
    11.4 ALTE CONFIGURĂRI....102
12. LISTÄ ANOMALII....103
13. CARACTERISTICI TEHNICE....103

In efortul de a-și îmbunătăți mereu produsele, își rezervă dreptul de a modifica datele conținute în acest document în orice moment și fără preaviz. Aceste instructiuni au doar scopul să furnizeze clienților informații privitoare la produs și în nici un caz nu pot fi considerate ca un contract cu terțe părți.

SEMNIFICATIA SIMBOLURILOR

ATENTIE

Risc de deteriorare sau de funcționare defectuoasă a aparatului. Fiți atenți la avertizările de pericol privitoare la eventualele daune care pot fi cauzate persoanelor.

PERICOL DE ELECTROCUTARE

Părți electrice aflate sub tensiune, pericol de şoc electric.

INFORMATII IMPORTANTE

Informații care trebuie citite cu multa atenție, în vederea asigurării unei exploatați corecte a centralei termice.

1. INTRODUCERE

Centrala poate controla independent până la trei circuite de încălzire prin utilizarea unor accesorii externe, cum ar fi unitățile de ambient, dispositivele de control de la distanță și modulele externe. În plus, electronica acestei centrale include o amplă gamă de funcții care permit personalizarea și controlul diferitor tipuri de instalații. Pentru o funcționare corectă a sistemului, este indispensabil ca fiecărui accesoriu utilizat să-i fie asociat un număr (de la 1 la 3), astfel încât placa electronică a centralei să îl poată recunoaște.

2. DESCRIEREA ACCESORIULUI

Prin intermediul acestui accesoriu aparatul este în stare să controleze

• circuite de încălzire cu temperaturi diferire;
• instalatia solară;
• alte aplicații specifice (piscină, pompă de circulație a circuitului de apă caldă menajeră, etc.).

Acest accesoriu este în stare să controleze direct componentele circuitului (pompa, sonda de temperatură, vana de amestec, etc.), până la cel mult 3 ieșiri releu independente, 2 sonde de temperatură și 1 intrare de comandă. Se pot utiliza unele funcții predefinite care facilitează configurarea instalației.

Pentru schimbarea parametrilor și realizarea conexiunilor la placa de borne, a se face referire la manualul de instrucțiuni al centralei termice.

La realizarea configurărilor descrise este indispensabilă utilizarea dispozitivului de control de la distanță pentru setarea parametrilor.

Verificati ca modelul centralei să permită conectarea acestui accesoriu.

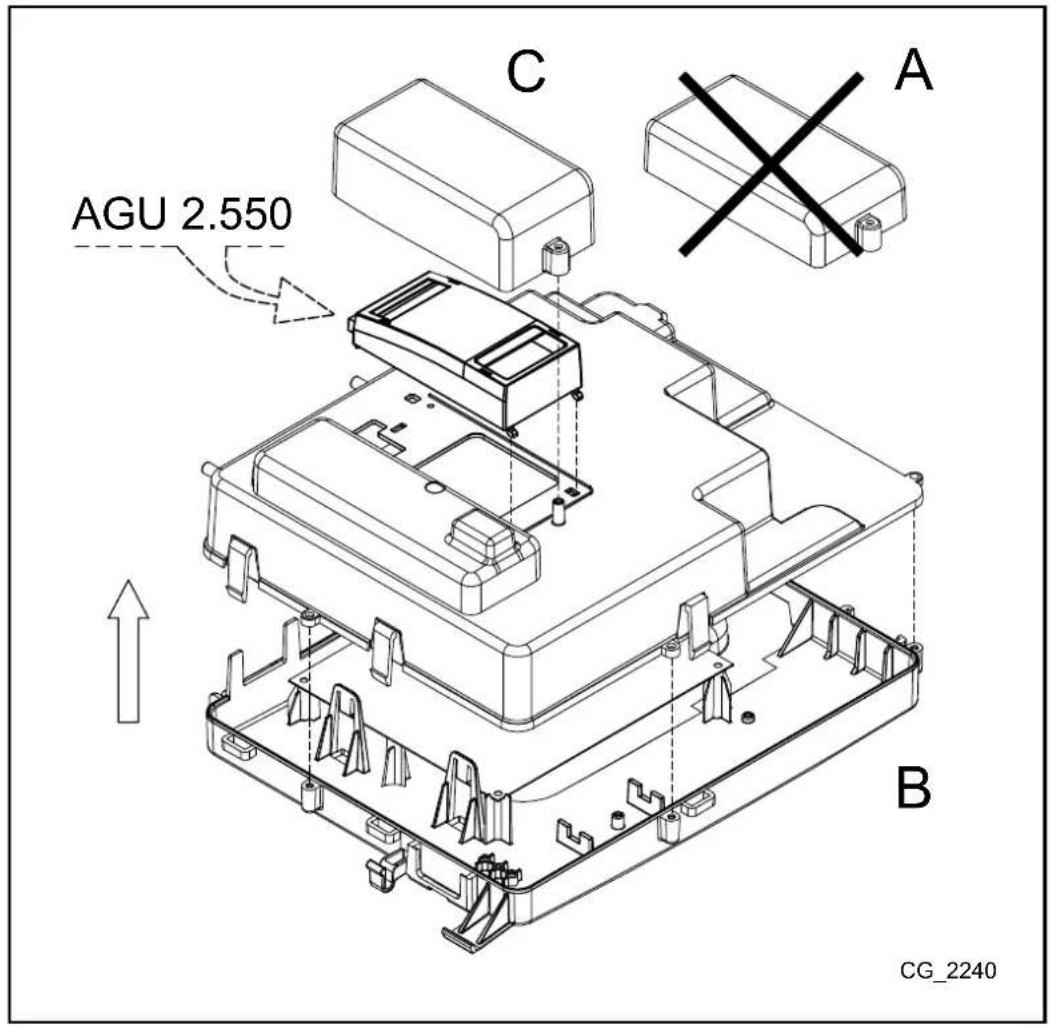

3. MONTAREA ÎN CUTIA PANOULUI DE COMANDĂ AL CENTRALEI

Îndepărtati capacul A de pe panou B. Ridicati ușor panoul B și legați cablul flat între conectorul X50 al accesoriiului AGU 2.550 și conectorul X41 al plăcii electronice a centralei, trecându-l prin gaura anume de pe panoul B. Repuneți la loc panoul B și introducți accesoriiul AGU 2.550. Realizați conexiunile electrice necesare instalării și fixați noul capac C prezent în ambalaj.

AGU 2.550 C A B CG_2240

4. CONEXIUNILE ELECTRICE ALE ACCESORIULUI AGU 2.550

LEGENDĂ CONEXIUNI
X50	Conector pentru realizarea legăturii, prin cablu flat, dintre placa electronică a centralei și accesoriu AGU 2.550
X1 (L-N)	Conexiune la placa de borne a centralei pentru alimentarea cu energie electrică
X1 (QX21-N)	leşire releu 230 V programabilăX1 (QX22-N)
X1 (QX23-N)
X2 (H2-M)	Intrare digitală 12 V - DC sau analogică 0 -10 V DC programabilă
X2 (BX21-M)	Intrare sondă NTC 10K / Pt1000 programabilă
X2 (BX22-M)
X2 (U+) leşire 12	V DC

M1 N L M X41 X23 X21 X30 X40 X42 X601 X70 X23 X50 X18 X11 X12 X13 X14 X1 X2 M C X50 ① on ② on ③ on L N OX21 N OX22 N OX21 X1 AGU2.5 ① on ② on ③ on H2 M BX21 M BX22 U- ON X50 X50 ① 2 ② 1 2 ③ 1 2 ① 1 2 ② 1 2 ③ 1 2 X50 CG_2240

Placa de borne M1 se află sub înaltă tensiune. Înainte de a începe realizarea conexiunilor, asigurați-vă că a fost oprită alimentarea aparatului cu energie electrică.

Dacă aparatul este conectat la o instalație de încălzire prin pardoseală, se va prevedea, prin grija instalatorului, un termostat de protectie care să asigure protejarea instalației împotriva supratemperaturilor.

Verificați ca curentul nominal total absorbit de accesoriiile conectate la AGU 2.550 să fie mai mic de 0,5 A. În cazul în care este mai mare, interpuneți între AGU 2.550 și accesoriu (de ex., pompă) un releu.

CONFIGURARE GENERALĂ

Configurați accesoriiul AGU 2.550, folosind comutatorul arătat în figură, ca modul (1) (setarea este serigrafiată pe corpul accesoriiului). În cazul în care se folosesc accesorii suplimentare, configurați-le ca module (2) și (3).

4.1 CONECTAREA ACCESORIILOR EXTERNE

Pentru a realiza legătura electrică dintre accesoriiul AGU 2.550 și accesoriiile externe procedați conform indicațiilor de mai jos (utilizați cabluri de tip "HAR H05 VV-F" cu secțiunea de 1 mm²):

CIRCUIT DE AMESTEC (vezi schema de la cap. 4.1)

• Conectati pompa zonei de amestec la conectorul QX23 al AGU 2.550.
• Conectati sonda de tur a cascadei la conectorul BX21 al AGU 2.550 (QAD36 disponibil ca accesoriu).
• Conectati vana de amestec la conectorul QX22-QX21
• Conectati termostatul de ambient la conectorul H2 al AGU 2.550.

INSTALATIE SOLARĂ DE PREPARARE A APEI CALDE MENAJERE (vezi schema de la cap. 4.2)

- Conectați pompa instalatiei solare la conectorul QX23 al AGU 2.550.

- Conectati sonda boilerului instalatiei solare la conectorul BX22 al AGU 2.550.

- Conectati sonda panourilor solare la conectorul BX21 al AGU 2.550.

- Conectați pompa instalatiei solare la conectorul QX23 al AGU 2.550. - Conectați sonda boilerului instalatiei solare la conectorul BX22 al AGU 2.550. - Conectați sonda panourilor solare la conectorul BX21 al AGU 2.550.

4.1.1 CIRCUIT DE AMESTEC

A SONDÄ DE TUR QAD36

B VANÄ DE AMESTEC

C POMPÄ ZONÄ DE AMESTEC

230V L N GX23 N GX2 N GX21 X1 AGU2.5 ① on ② on ③ on H2 M BX21 M BX22 U+ ON 2 X50 A CG_2241

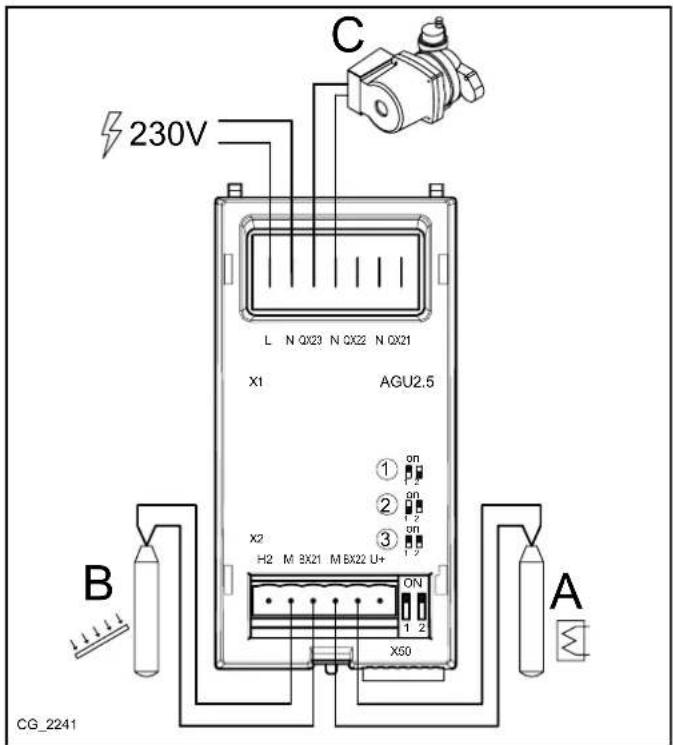

4.1.2 INSTALATIE SOLARĂ DE PREPARARE A APEI CALDE MENAJERE

A SONDĂ BOILER (DISPONIBIL CA ACCESORIU)

B SONDĂ PANOURI (DISPONIBIL CA ACCESORIU)

C PÓMPĂ CIRCUIT SOLAR

230V C L N QX23 N QX22 N QX21 X1 AGU2.5 ① on ② on ③ on H2 M BX21 M BX22 U+ ON X50 B A CG_2241

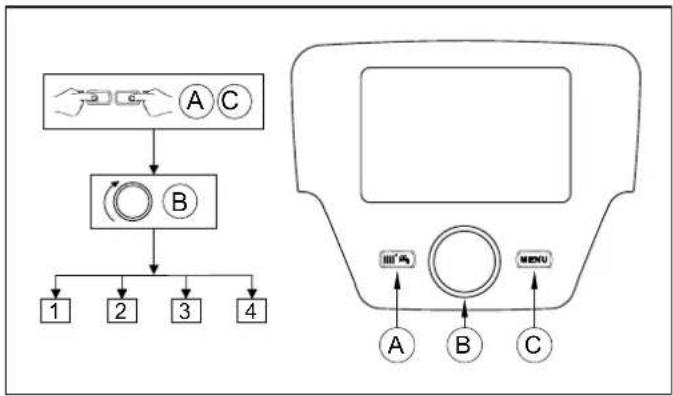

5. ACCESAREA PARAMETRILOR

Pentru a efectua setările, intrați în meniul parametri al dispozitivului de control de la distanță, așa cum se arată în continuare:

LEGENDĂ MENIU FIGURĂ

1	Utilizator final	3	Specialist
2	Punere în funcțiune	4	OEM

Pentru a accesa cele patru meniuri prin care se programează placa electronică a centralei și/sau panoul de control, procedați în felul următor:

- din meniul principal C.

• A șiC (se mențin apăsate timp de circa 6 secunde) B meniu 1-2-3-4 (vezi figura de alături și legenda).

• C repetat până la revenirea la meniul principal.

FUNCTIA BUTOANELOR PENTRU MODIFICAREA PARAMETRILOR

	Meniu / derulare a parametrilor în cadrul meniului / alegerea valorii parametrului
	Intrare în meniul ales / selectarea parametrului de modificat / confirmarea valorii alese
	Revenire la meniul anterior

În toate configurările prezentate, dacă se folosește un dispozitiv de control de la distanță sau o unitate de ambient care se setează ca unitate de ambient 1, se pot controla de asemenea, pe lângă zona de încălzire 1, funcțiile de preparare a apei calde menajere și de stand-by ale centralei. În cazul setării ca unitate de ambient 2 sau unitate de ambient 3, se pot controla numai zonele de încălzire 2 și 3. Pentru configurarea accesorilor, a se vedea manualele de instrucțiuni respective.

La finalizarea configurării instalației, efectuați procedura de mai jos care permite memorarea componentelor utilizate pe placa electronică a cazanului.

• Accesati meniul 2 conform instructiunilor de la începutul acestui capitol.
  • B Configurare B B linia de program 6200, apoi B.
  • B Da, apoi B pentru confirmare.

6. INSTALAȚIE DE ÎNCĂLZIRE MIXTĂ

Accesoriiul AGU 2.550 poate fi configurat pentru controlul unui circuit de joasă temperatură. În acest caz AGU 2.550 este în stare să controleze pompa, vana de amestec și sonda de tur a circuitului de încălzire selectat conform schemelor arătate în continuare.

Schemele prezentate în acest document sunt indicative, de aceea vor trebui confirmate de un studiu termotehnic corespunzător.

Modificați parametrul referitor la timpul de închidere al vanei de amestec în funcție de modelul utilizat, conform instrucțiunilor din continuare.

Schemele indicate mai jos se referă la centralele cu puterea mai mică de 35 kW. În cazul centralelor cu puterea mai mare de 35 kW, în aval de acestea se montează un separator hidraulic, iar zonele se echipează cu pompe de zonă care înlocuiesc electrovalva.

6.1 SCHEMA 1

Zonă de joasă temperatură cu unitate de ambient - circuit de încălzire (1) Zonă de înaltă temperatură cu termostat de ambient - circuit de încălzire (2)

1 Sondă externă - placa de borne M2 (4-5) a centralei
2	Vană de amestec zonă de joasă temperatură (QX21-N-QX22)
3 Pompă circuit de joasă temperatură (QX23-N)
4 Sondă circuit de joasă temperatură (BX21-M)
5	Termostat de siguranță (12V) circuit de joasă temperatură (H2-M)
6 Unitate de ambient - placa de borne M2 (1-2-3) a centralei
7 Electrovalvă sau pompă de zonă de înaltă temperatură, alimentată din exterior
8 Termostat de ambient zonă de înaltă temperatură (pentru conectare, vezi capitolul 8.1)

Conectați termostatul de siguranță, care protejează circuitul de joasă temperatură, la intrarea H2 (H2-M) a accesoriiului AGU 2.550. Utilizând dispozitivul de control de la distanță intrați în meniul 2, conform indicațiilor de la capitolul 5, și efectuați următoarele setări:

MENIU	LINIE DE PROGRAM	PARAMETRU	VALOARE DE SETAT	DESCRIERE
CONFIGURARE	5715 Circuit de încălzire 2 On Activare circuit de încălzire 2
	5977 Functie input H5		Termostat amb. CR2	Activare termostat pentru circuitul 2 (placa de borne M1 (1-2) la placa electronică)
	6020 Functie modul de extensie 1		Circuit de încălzire 1	Activare zonă de joasă temperatură
	6046 Functie intrare H2 a modulului 1 Term. sig. CI			Intrare H2 activată ca protectie a zonei de joasă temperatură
CIRCUIT DE ÎNCĂLZIRE 1	742	Setpoint tur cu termostat de ambient	---	Activare a temperaturii de tur modulante (zona de joasă temperatură)
	834	Timp cursă actuator	Default 180 s	Timp de închidere a vanei de amestec

Unitatea de ambient este în stare să controleze direct zona de joasă temperatură în funcție de temperatura care se dorește a se avea în încăpere. Dacă, atunci când rotiți butonul rotativ B, pe display este afişată temperatura din turul centralei și nu cea a ambientului, înseamnă că parametrul 742 nú a fost setat corect.

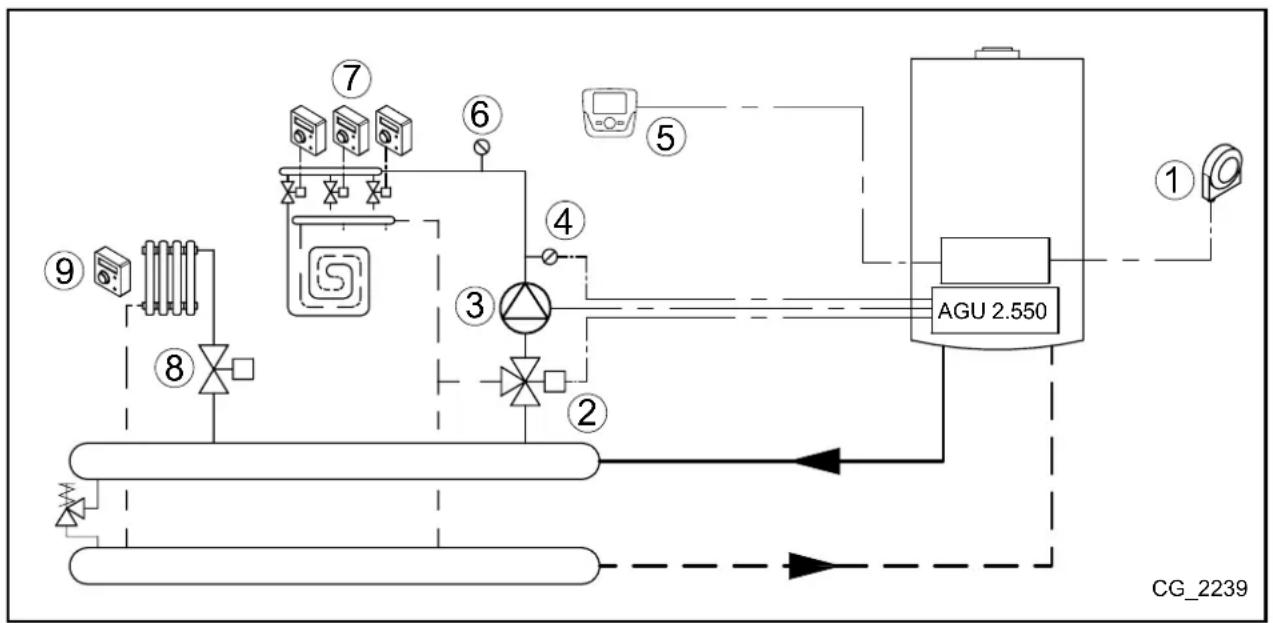

6.2 SCHEMA 2

Mai multe zone de joasă temperatură cu termostat de ambient și unitate de ambient comună - circuit de încălzire (1) Zonă de înaltă temperatură cu termostat de ambient - circuit de încălzire (2)

1 Sondă externă - placa de borne M2 (4-5) a centralei
2	Vană de amestec zonă de joasă temperatură (QX21-N-QX22)
3 Pompă circuit de joasă temperatură (QX23-N)
4 Sondă circuit de joasă temperatură (BX21-M)
5 Unitate de ambient - placa de borne M2 (1-2-3) a centralei
6	Termostat de siguranță circuit de joasă temperatură (a se lega în serie cu electrovalvele, vezi cap. 8.4)
7 Intrare termostat de ambient (12V) zonă de joasă temperatură (H2-M)
8 Electrovalvă sau pompă de zonă de înaltă temperatură, alimentată din exterior
9 Termostat de ambient zonă de înaltă temperatură (pentru conectare, vezi capitolul 8.1)
    AY["CG_2239"]

Utilizând dispozitivul de control de la distanță intrați în meniul 2, conform indicațiilor de la capitolul 5, și efectuați următoarele setări:

MENIU	LINIE DE PROGRAM	PARAMETRU VALOARE	DE SETAT DESCRIERE
CONFIGURARE	5715 Circuit de încălzire 2 On Activare circuit de încălzire 2
	5977 Functie input H5		Termostat amb. CR2	Activare termostat pentru circuitul 2 (placa de borne M1 (1-2) la centrală)
	6020 Functie modul de extensie 1		Circuit de încălzire 1	Activare zonă de joasă temperatură
	6046	Functie intrare H2 a modulului 1	Termostat de ambient CR1	Intrare H2 activată ca termostat de ambient al zonei de joasă temperatură
CIRCUIT DE ÎNCĂLZIRE 1	710 Temperatură confort 35°C			Setpoint al încăperii care urmează să fie încălzită (zone de joasă temperatură)
CIRCUIT DE ÎNCĂLZIRE 1	834	Timp cursă actuator	Default 180 s	Timp de închidere a vanei de amestec

Setarea temperaturii confort la valoarea maximă (35°C) garantează o functionare corectă a zonelor de joasă temperatură. În acest fel, unitatea de ambient nu blochează cererea de căldură a diverselor termostate care controlează subzonele respective.

În acest caz, unitatea de ambient are funcția de control al instalației de joasă temperatură, dar nu poate fi utilizată pentru controlul temperaturii dintr-o anumită încăpere. La rotirea butonului rotativ B pe display se afișează temperatura de tur a centralei. Circuitul de încălzire funcționează cu temperatură de tur fixă.

Legați un termostat de protecție a zonei de joasă temperatură în serie la alimentarea electrovalvelor de zonă, astfel încât circuitul să poată fi închis complet în caz de anomalie.

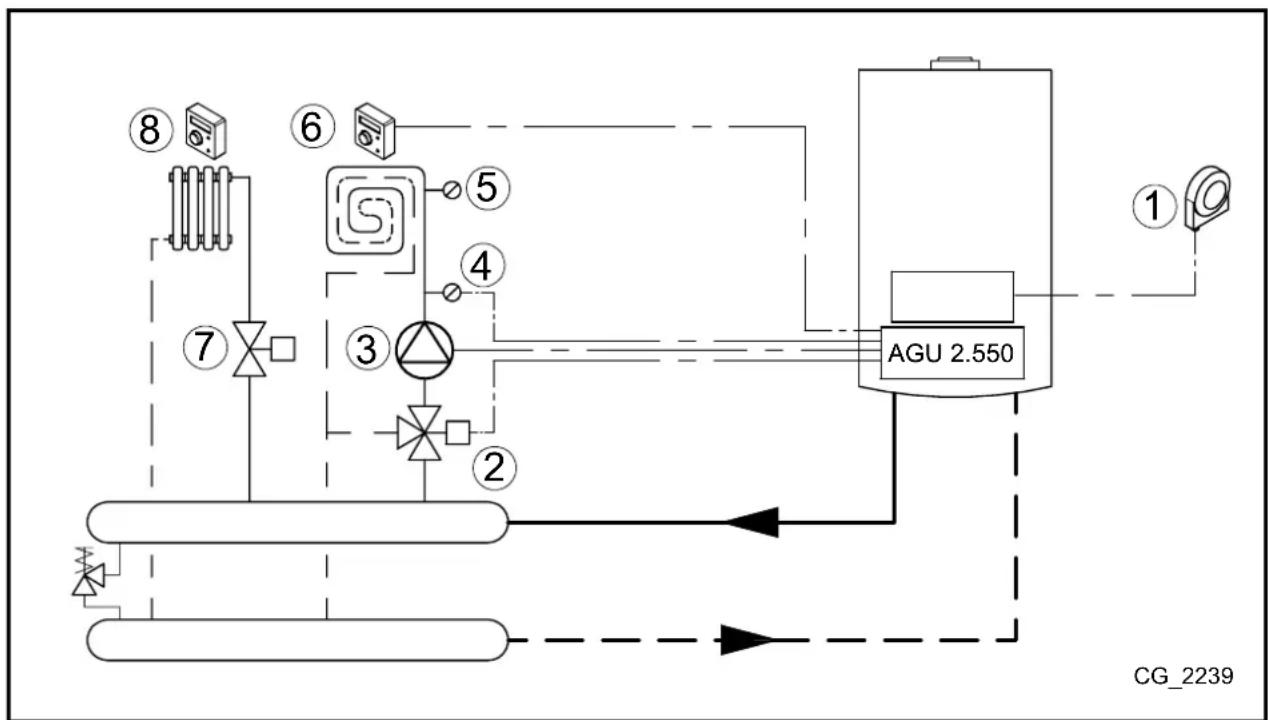

6.3 SCHEMA 3

Zone de joasă temperatură - circuit de încălzire (1) și de înaltă temperatură - circuit de încălzire (2) cu termostat de ambient

1 Sondă externă - placa de borne M2 (4-5) a centralei
2	Vană de amestec zonă de joasă temperatură (QX21-N-QX22)
3 Pompă circuit de joasă temperatură (QX23-N)
4 Sondă circuit de joasă temperatură (BX21-M)
5	Termostat de siguranță circuit de joasă temperatură (a se lega în serie cu electrovalvele, vezi cap. 8.3)
6 Intrare termostat de ambient (12V) zonă de joasă temperatură (H2-M)
7 Electrovalvă sau pompă de zonă de înaltă temperatură, alimentată din exterior
8 Termostat de ambient zonă de înaltă temperatură (pentru conectare, vezi capitolul 8.1)

Utilizând dispozitivul de control de la distanță intrați în meniul 2, conform indicațiilor de la capitolul 5, și efectuați următoarele setări:

MENIU	LINIE DE PROGRAM	PARAMETRU	VALOARE DE SETAT	DESCRIERE
CONFIGURARE	5715 Circuit de încălzire 2 On Activare circuit de încălzire 2
	5977 Functie input H5		Termostat amb. CR2	Activare termostat pentru circuitul 2(placa de borne M1 (1-2) la centrală)
	6020 Functie modul de extensie 1		Circuit de încălzire 1	Activare zonă de joasă temperatură
	6046 Functie intrare H2 a modulului 1		Termostat de ambient CR1	Intrare H2 activată ca termostat de ambient al zonei de joasă temperatură
CIRCUIT DE ÎNCĂLZIRE 1	834	Timp cursă actuator	Default 180 s	Timp de închidere a vanei de amestec

Se recomandă să legați un termostat de protectie a zonei de joasă temperatură în serie la pompa 3.

7. INSTALATIE DE ÎNCĂLZIRE CU MAI MULTE ZONE

În cazul în care nu este necesar controlul unor instalații de amestec, accesoriul AGU 2.550 poate fi folosit pentru controlul pom-pelor/electrovalvelor de zonă, după cum se arată în continuare.

Schemele prezentate în acest document sunt indicative, de aceea vor trebui confirmate de un studiu termotehnic corespunzător.

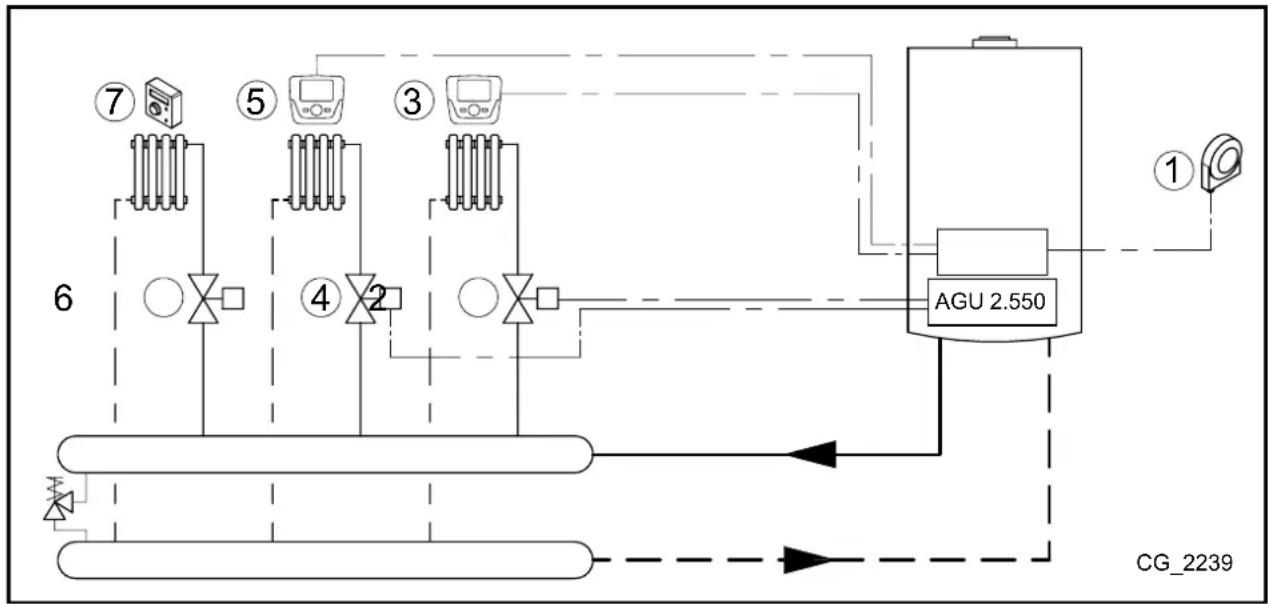

7.1 SCHEMA 4

Două zone cu unitate de ambient - circuite de încălzire (1 și 2) și o zonă cu termostat de ambient - circuit de încălzire (3).

1	Sondă externă placa de borne M2 (4-5) a centralei	5	Unitate de ambient circuit 2 placa de borne M2 (1-2-3) a centralei
2	Electrovalvă sau pompă de zonă circuit 1 (QX21-N)*	6	Electrovalvă sau pompă de zonă circuit 3, alimentată din exterior
3	Unitate de ambient circuit 1 placa de borne M2 (1-2-3) a centralei	7	Termostat de ambient circuit 3 (pentru conectare, vezi capitolul 8.1)
4	Electrovalvă sau pompă de zonă circuit 2 (QX22-N)*

* Accesoriiul AGU 2.550 nu este în stare să controleze direct o electrovalvă cu 3 fire. Pentru acest scop este necesar un releu cu contact de schimb.

Unitățile de ambient 3 și 5 sunt legate în paralel.

Unitățile de ambient pot să controleze direct zonele respective în funcție de temperatura care se dorește a se avea în încăpere. Utilizând dispozitivul de control de la distanță intrați în meniul 2, conform indicațiilor de la capitolul 5, și efectuați următoarele setări:

MENIU	LINIE DE PROGRAM	PARAMETRU	VALOARE DE SETAT	DESCRIERE
CONFIGURARE	5715	Circuit de încălzire 2	On	Activare circuit de încălzire 2
	5721	Circuit de încălzire 3	On	Activare circuit de încălzire 3
	5977	Funcție input H5	Termostat de ambient CR3	Activare termostat pentru circuitul 3(placa de borne M1 (1-2) la placa electronică)
	6020	Funcție modul de extensie 1	Multifuncțional	-
	6030	leșire releu QX21 al modulului 1	Pompă circuit de încălzire Q2	Control pompă/electrovalvă a circuitului 1
	6031	leșire releu QX22 al modulului 1	Pompă CR2 Q6	Control pompă/electrovalvă a circuitului 2
CIRCUIT DE ÎNCĂLZIRE 1	742	Setpoint tur cu termostat de ambient	---	Activare a temperaturii de tur modulante(circuit de încălzire 1)
CIRCUIT DE ÎNCĂLZIRE 2	1042	Setpoint tur cu termostat de ambient	---	Activare a temperaturii de tur modulante(circuit de încălzire 2)

Unitățile de ambient sunt în stare să controleze direct zonele respective în funcție de temperatura care se dorește a se avea în încăpere. Dacă, atunci când rotiți butonul rotativ B, pe display se afișează temperatura de tur a centralei și nu cea a ambientului, înseamnă că parametrii 742 și 1042 nu au fost setați corect.

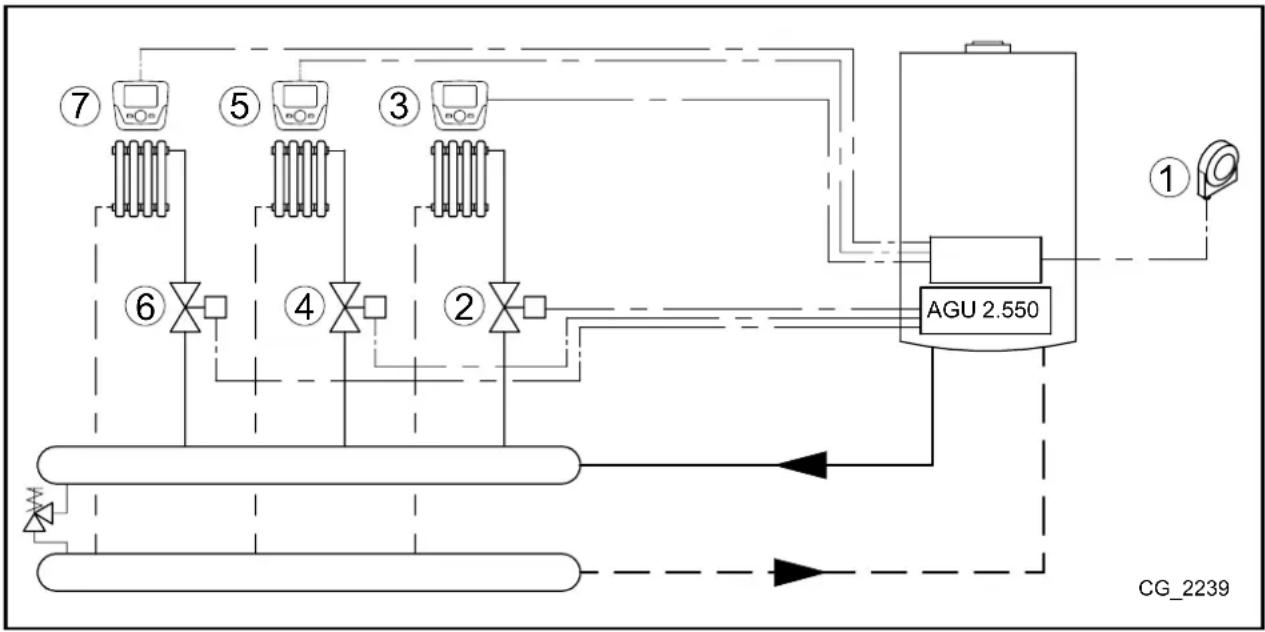

7.2 SCHEMA 5

Trei zone cu unitate de ambient (circuite de încălzire 1, 2 și 3)

1	Sondă externă - placa de borne M2 (4-5) a centralei	5	Unitate de ambient circuit 2 - placa de borne M2 (1-2-3) a centralei
2	Electrovalvă sau pompă de zonă circuit 1 (QX21-N)*	6	Electrovalvă sau pompă de zonă circuit 3 (QX23-N)*
3	Unitate de ambient circuit 1 - placa de borne M2 (1-2-3) a centralei	7	Unitate de ambient circuit 3 - placa de borne M2 (1-2-3) a centralei
4	Electrovalvă sau pompă de zonă circuit 2 (QX22-N)*

* Accesoriiul AGU 2.550 nu este în stare să controleze direct o electrovalvă cu 3 fire. Pentru acest scop este necesar un releu cu contact de schimb.

Unitățile de ambient 3 - 5 și 7 sunt legate în paralel.

Unitățile de ambient pot să controleze direct zonele respective în funcție de temperatura care se dorește a se avea în încăpere. Utilizând dispozitivul de control de la distanță intrați în meniul 2, conform indicațiilor de la capitolul 5, și efectuați următoarele setări:

MENIU	LINIE DE PROGRAM	PARAMETRU VALOARE DE	SETAT DESCRIERE
CONFIGURARE	5715	Circuit de încălzire 2	On	Activare circuit de încălzire 2
	5721	Circuit de încălzire 3	On	Activare circuit de încălzire 3
	5977	Functie input H5	Nici una	Dezactivare a termostatului la placa de borne M1 (1-2), la centrală
	6020	Functie modul de extensie 1	Multifuncțional	-
	6030	leşire releu QX21 al modulului 1	Pompă circ. încălz. Q2	Control pompă/electrovalvă a circuitului 1
	6031	leşire releu QX22 al modulului 1	Pompă CR2 Q6	Control pompă/electrovalvă a circuitului 2
	6032	leşire releu QX23 al modulului 1	Pompă CR2 Q20	Control pompă/electrovalvă a circuitului 3
CIRCUIT DE ÎNCĂLZIRE 1	742	Setpoint tur cu termostat de ambient	---	Activare a temperaturii de tur modulante (circuit de încălzire 1)
CIRCUIT DE ÎNCĂLZIRE 2	1042	Setpoint tur cu termostat de ambient	---	Activare a temperaturii de tur modulante (circuit de încălzire 2)
CIRCUIT DE ÎNCĂLZIRE 3	1342	Setpoint tur cu termostat de ambient	---	Activare a temperaturii de tur modulante (circuit de încălzire 3)

Unitățile de ambient sunt în stare să controleze direct zonele respective în funcție de temperatura care se dorește a se avea în încăpere. Dacă, atunci când rotiți butonul rotativ B, pe display se afișează temperatura de tur a centralei și nu cea a ambientului, înseamnă că parametrii 742 și 1042 nu au fost setați corect.

8. CONECTAREA TERMOSTATULUI DE AMBIENT

Temperatura de lucru este egală pentru toate circuitele.

Releele pot fi înlocuite cu valve dotate cu microîntrerupătoare de sfârșit de cursă și viceversa.

8.1 CAZUL 1 - Conectarea unui singur termostat de ambient într-o zonă de înaltă temperatură

Conectați termostatul de ambient la rețeaua electrică externă (230V) care va alimenta valva de zonă (sau pompa) și bobina releului; conectați contactul releului la placa de borne M1 (1-2) a centralei.

L T.A. M1 1 2 RE M V N CG_2310

8.2 CAZUL 2 - Conectarea termostatelor de ambient pentru o instalație cu mai multe zone de înaltă temperatură

Conectați termostatele de ambient în paralel la rețeaua electrică externă (230V) care va alimenta valvele de zonă (sau pompele) și bobinele releului; conectați contactele releelor la placa de borne M1 (1-2) a centralei.

8.3 CAZUL 3 - Conectarea termostatelor de ambient pentru o instalație cu mai multe zone de joasă temperatură

Conectați termostatele de ambient în paralel la rețeaua electrică externă (230V) care va alimenta valvele de zonă (sau pompele) și bobina releului; conectați contactul releului la bornele H2-M ale AGU 2.550.

Legați un termostat de protecție a zonei de joasă temperatură în serie la alimentarea electrovalvelor de zonă, astfel încât circuitul să poată fi închis complet în caz de anomalie.

8.4 CAZUL 4 - Conectarea termostatelor de ambient pentru o instalatie cu mai multe zone de joasă temperatură cu valve de zonă dotate cu microîntrerupătoare de sfârșit de cursă

Conectați termostatele de ambient în paralel la rețeaua electrică externă (230V) care va alimenta valva de zonă; conectați contactele microîntrerupătoarelor în paralel la bornele H2-M ale AGU 2.550.

Legați un termostat de protecție a zonei de joasă temperatură în serie la alimentarea electrovalvelor de zonă, astfel încât circuitul să poată fi închis complet în caz de anomalie.

9. INSTALATIA SOLARĂ DE PREPARARE A APEI CALDE MENAJERE

Cu această configurare accesoriiul AGU 2.550 este în stare să controleze pompa circuitului solar, sonda colectorului și sonda boilerului (referitoare la circuitul solar), conform următoarei scheme:

1	sondă boiler solar B31 (BX22-M)	3	pompă circuit solar Q5 (QX23-N)
2	sondă colector solar B6 (BX21-M)	4	sondă boiler B3 - placa de borne M2 (9-10) a centralei

Schemele prezentate în acest document sunt indicative, de aceea vor trebui confirmate de un studiu termotehnic corespunzător.

Utilizând dispozitivul de control de la distanță intrați în meniul 2, conform indicatiilor de la capitolul 5, și efectuați următoarele setări:

MENIU	LINIE DE PROGRAM	VALOARE DE SETAT	DESCRIERE
CONFIGURARE	6020	Solar ACM	Activare functie solar

În continuare sunt indicați parametrii utilizabili. În cazul utilizării panourilor solare cu tuburi vidate, activați funcția de protecție specifică (parametrii 3830, 3831):

MENIU	LINIE DE PROGRAM	VALOARE DESCRIERE
CONFIGURARE	3810 Default 8°C	Diferența de temperatură dintre colector și boilerul instalației solare, pentru activarea pompei instalației solare
	3811 Default 4°C	Diferența de temperatură dintre colector și boilerul instalației solare, pentru oprirea pompei instalației solare
	3850 Default “---”	Temperatura peste care pompa colectorului pune apa în circulație (numai dacă temperatura maximă a boilerului nu a fost atinsă)

Accesati meniul 3.
(capitolul 5.2)

SOLAR	3830 Default “---”		Timpul maxim de blocare a pompei instalatiei solare când temperatura colectorului atinge valoarea sa maximă (parametrul 3850) în timpul minim de circulație (parametrul 3831)
	3831	Default 30s	Timp minim de circulație asigurată de pompa colectorului

Când pe display apare simbolul înseamnă că pompa instalației solare este în funcțiune pentru a încălzi boilerul.

10. SETAREA PARAMETRILOR

10.1 INSTALAȚIA DE ÎNCĂLZIRE

Panou de control			MENIU CIRCUIT DE ÎNCĂLZIRE CR 1, 2, 3		Valoare implicită	Min. Max.
CR1	CR2	CR3
700	1000	1300	Oprit - antiîngheț încăpere: centrala pornește când temperatura din încăpere este < 6°C.Automat: temperatura din încăperea care urmează să fie încălizită depinde de intervalul orar setat.Redusă: temperatura din încăperea care urmează să fie încălizită este cea redusă.Confort: temperatura din încăperea care urmează să fie încălizită este cea confort.	-	Confort	-	-
710	1010	1310	Temperatură confort încăpere	°C	20	Redusă	Confort maxim
712	1012	1312	Temperatură redusă încăpere	°C	16	Antiîngheț	Confort
714	1014	1314	Temperatură antiîngheț încăpere	°C	6	4	Redusă
720	1020	1320	Selectare a curbei climatice pentru sonda externă	-	1,5	0,1	4
730	1030	1330	În prezența sondei externe, când centrala funcționează în modul Automat, încălzirea este controlată automat (ON-OFF), în funcție de temperatura (externă) setată.	°C	---	8	30
740	1040	1340	Valoare minimă de tur (de ex., cu funcția tur modulantă activă)	°C	25	8	Setpoint maxim
741	1041	1341	Valoare maximă de tur (de ex., cu funcția tur modulantă activă)	°C	80	Setpoint minim	95
742	1042	1342	Temperatură de tur în prezența unității de ambient (--- = activare temperatură tur modulantă)	°C	80	Setpoint minim	Setpoint maxim
750	1050	1350	Importanța temperaturii din încăpere față de cea externă și viceversa (funcție influență ambient):--- %: climatică pură1..99 %: climatică cu compensare ambient100 %: ambient pură	% 50	1	100
760	1060	1360	Diferențial oprire centrală în funcție de temperatura dorită în încăpere	°C	0,5	0,5	4
809	1109	1409	Pompa centralei și pompa circuitului rămân active 24h.	-	nu	-	-
834	1134	1434	Timp de închidere a vanei de amestec pentru circuitul de joasă temperatură	s	180	30	873
850	1150	1450	Se recomandă utilizarea funcției 'Manual'	-	off
851	1151	1451	Temperatura de tur la care se efectuează funcția de uscare a șapei	°C	25	0	95
855	1155	1455	Temperatura de tur curentă a funcției de uscare a șapei	°C	-	-	-
856	1156	1456	Ziua săptămânii în care se activează funcția de uscare a șapei	-	-	-	-

CR = Circuit de încălzire

10.2 INSTALATIA DE APĂ CALDĂ MENAJERĂ

Panou de control	MENIU CIRCUIT DE APĂ CALDĂ MENAJERĂ		Valoare implicită Min. Max.
1600	Tip de functionareOff = setpoint egal cu setpoint-ul antiînghețOn = setpoint nominaleco = preîncălzire dezactivată	-	on --
1610 Setpoint	nominal circuit ACM °C 60 35 60
1612 Setpoint	circuit ACM redus °C 35 8 60
1620	Activare a programării orare	-	24ore/zi	-
1640	Tip de functionare a funcției antilegionella:OffPeriodicZI fixă a săptămânii	-	off --
1641 Zile într	o pornire a funcției antilegionella și alta (1...7)	-	7	-
1642 Ziua de	pornire a funcției antilegionella (luni...duminică)	-	Luni	-
1644	Ora la care pornește funcția antilegionella	-	--:--	-
1660	Mod de utilizare a pompei de circulație pe circuitul ACM	-	Acord ACM	-
1663	Temperatura la care pompa de circulație a circuitului ACM se oprește	°C	45	8

10.3 PARAMETRI

Panou de control	MENIU DE CONFIGURARE	Valoare implicită
5710	Activare circuit de încălzire 1	on
5721	Activare circuit de încălzire 3	off
5730	Setare a sondei circuitului de apă caldă menajeră în funcție de tipul centralei (cu boiler de acumulare sau cu producere instantanee de ACM)
5731	Tip de actuator pentru controlul priorității circuitului de apă caldă menajeră	Vană deviatoare
5970	Senzor de prioritate apă caldă menajeră (pentru centralele cu producere instantanee de ACM)	-
5971	Pozitie a contactului de repaus	-
5973	Parametri pentru determinarea debitului de apă la prelevarea apei pentru circuitul ACM	-
5974		-
5975		-
5976		-
5977	Intrare pentru termostatul de ambient al unuia dintre circuitele de încălzire	Termostat de ambient zona 1
5978		-
6020	Multifuncțional: intrările și ieșirile se pot configura manualCircuit de încălzire 1, 2 sau 3: controlează o zonă de amestec (1, 2 sau 3 - capitolul 6)Contr. temp. retur: neutilizat	-
6021		-
6022	Solar ACM: controlează o instalație solară cu 2 sonde și pompă (capitolul 8)Contr.prim/pompă sist.: neutilizat	-
6024	Libere	-
6026		-
6028		-
6030...6038	Vezi capitolul 10	-
6040...6045	Vezi capitolul 10	-
6046...6068	Vezi capitolul 10	-
6097	Tipul sondei utilizate pentru colectorul solar	Pt 1000
6200	Memorare a tuturor sondelor conectate la centrală și la accesorii (capitolul 5.2)	-
6212	Informații producător	-
6213	Informații producător	-
6215	Informații producător	-
6217	Informații producător	-
6230	Informații producător	-
6231	Informații producător	-
6704	Activare vizualizare cod intern	da
6705	Cod intern al erorii curente	-
6706	Faza în care s-a produs eroarea la arzător	-
6710	Resetare a unei alarme externe (capitolul 10)	nu
6800	Ultima eroare care s-a produs	-
6805	Cod intern al ultimei erori care s-a produs	-
6806	Faza în care s-a produs ultima eroare la arzător	-
de la 6810 la 6996	Istoric al erorilor anterioare	-

Configurările illustrate sunt valabile și pentru alte relee/sonde/intrări ale plăcii electronice, ca de exemplu pentru releul QX1 (rândul 5890) sau sondele BX2 (rândul 5931) și BX3 (rândul 5932).

11. FUNCTII

Pe lângă setările descrise anterior, se pot configura intrările și ieșirile, în funcție de necesitățile instalatiei. În exemplele care urmează s-au luat în considerare ieșirea releului QX21 și sonda BX21 a accesoriiului, dar același lucru este valabil pentru releele QX22, QX23 și sonda BX22. În toate cazurile, este necesar să setați accesoriiul ca “Multifunctional”.

MENIU	LINIE DE PROGRAM	PARAMETRU	VALOARE DE SETAT	DESCRIERE
CONFIGURARE	6020 Functie modul de extensie 1 Multifunctional Activare functie solar

11.1 POMPA DE CIRCULATIE A CIRCUITULUI DE APĂ CALDĂ MENAJERĂ

În cazul utilizări unui boiler de preparare a apei calde menajere, este posibil controlul pompei de circulație. Activarea funcției depinde de programarea orară a circuitului de apă caldă menajeră. În vederea minimizării pierderilor de circulație, funcția activează pompa pentru 10 minute, după care urmează o pauză de 20 minute. Utilizând dispozitivul de control de la distanță intrați în meniul 2, conform indicațiilor de la capitolul 5:

MENIU	LINIE DE PROGRAM	VALOARE DESCRIERE
CONFIGURARE	6030	Pompă de circulație Q4	Activare a pompei de circulație a circuitului ACM (ieșire releu QX21)
	6040 Sondă circ. ACM B39 Activare	a sondei de circulație a circuitului ACM (sonda BX21)
CIRCUIT ACM	1663	implicită = 45°C	Temperatura ACM sub care pompa este activă (setpoint circulație)

Încălzirea piscinei prin intermediul panourilor solare se poate realiza în felul următor:

1	Sondă boiler solar B31 (BX22-M)	5	Pompă piscină (QX21-N)
2	Sondă colector solar B6 (BX21-M)	6	Sondă de retur încălzire piscină – placa de borne M2 a centralei
3	Pompă circuit solar Q5 (QX23-N)	7	Piscină
4	Sondă boiler B3 - placa de borne M2 (9-10) a centralei

Schemele prezentate în acest document sunt indicative, de aceea vor trebui confirmate de un studiu termotehnic corespunzător.

Efectuați configurarea conform indicațiilor de la capitolul 8. Acum sistemul este configurat pentru utilizarea panourilor solare la prepararea apei calde menajere. Utilizând dispozitivul de control de la distanță intrați în meniul 2, conform indicațiilor de la capitolul 5:

MENIU LINIE DE PROGRAM VALOARE DESCRIERE
CONFIGURARE	5931 Sondă	piscină B13 Activare a sondei piscinei (Intrare sondă BX2)
	6030	Elem. ctrl solar piscină K18	Activare a pompei pentru încălzirea piscinei (leşire releu QX21)
CIRCUIT ACM	6046 Consens	solar piscină	Activare pentru încălzirea piscinei(de exemplu, prin plutitor sau comandă manuală)

Utilizarea contactului H2 este importantă, întrucât asigură funcționarea corectă a sistemului făcând posibil schimbul de căldură cu piscina numai dacă aceasta din urmă o permite. Asigurați-vă că piscina este plină cu apă și în bună stare de funcționare.

11.3 CERERE DE CĂLDURĂ GENERICĂ

Cererea de căldură generică este o cerere de căldură care nu provine de la unul dintre cele trei circuite de încălzire disponibile, nici de la circuitul de apă menajeră. Această cerere este numită cerere consumator și este necesară pentru furnizarea căldurii către unități externe, de exemplu în cazul necesității de a încălzi apa dintr-o piscină.

Pentru a activa această funcție, efectuați configurarea arătată mai jos. Utilizând dispozitivul de control de la distanță intrați în meniul 2, conform indicatiilor de la capitolul 5:

MENIU	LINIE DE PROGRAM	PARAMETRU	VALOARE	DESCRIERE
CONFIGURARE	6030	Ieşire releu QX21 modul 1	Pompă circuit consumator CR1 Q5	Activare a pompei în baza solicitării externe 1
	6046	Functie H2 modul 1	Cerere consumator CR1	Contact pentru solicitarea externă 1
CONSUMATOR CR1	1859	Setpoint temperatură de tur a circuitului de încălzire consumator 1	Valoare implicită = 70°C	Temperatura din turul de încălzire pentru solicitarea externă 1

În cazul în care cererea consumatorului este furnizată printr-un semnal analogic 0-10 V, setați parametrul 6046 ca “Cerere consumator CR1 10V”. Setați de asemenea caracteristica semnalului folosind parametrii respectivi.

6049

Valoare tens. 1 H2 modul 1

6050

Valoare 1 H2 modul 1

6051

Valoare tens. 2 H2 modul 1

6052

Valoare 2 H2 modul 1

11.4 ALTE CONFIGURĂRI

În continuare sunt prezentate rezumativ alte configurări.

Releu QX21

leşire alarmă K10	Alarmă (de ex., bloc)
Pompă sistem Q14	Pompă activă la fiecare cerere de încălzire sau cerere externă
Programare orară aux. K13	Contact comandat de “programarea orară aux.”
Cerere de răcire K28	Cerere de răcire de la circuitul de răcire 1
Umplere apă K34	Valvă de umplere automată a centralei
Oprire ventilator K38	Control al ventilatorului extern

Sondă BX21

Senzor buffer B4	Sondă boiler pentru încălzire (în partea superioară)
Senzor buffer B41	Sondă boiler pentru încălzire (în partea inferioară)
Sondă buffer B42	A treia sondă a boilerului de încălzire (la mijlocul boilerului)

Intrare H2

Semnal de eroare/alarmă	Semnal de eroare extern
Fluxostat centrală	Control fluxostat al centralei (se utilizează numai în cazul în care nu este deja prezent pe centrală)
Termostat centrală	Control termostat al centralei (se utilizează numai în cazul în care nu este deja prezent pe centrală)
Cerere consumator CR1 10V	Cerere externă 1 cu semnal 0-10V (*)
Măsurare presiune 10V	Măsurare a presiunii cu semnal 0-10V (*)
leșire preselectată 10V	Reglare a puterii centralei în funcție de semnalul 0-10V (*)

* Pentru a putea utiliza funcțiile este necesar să setați caracteristica semnalului analogic folosind următorii parametri prezenți în meniul Configurare al dispozitivului de control de la distanță:

6049

Valoare tens. 1 H2 modul 1

6050

Valoare 1 H2 modul 1

6051

Valoare tens. 2 H2 modul 1

6052

Valoare 2 H2 modul 1

12. LISTĂ ANOMALII

	Anomalie Descriere a anomaliei
10	Senzor sondă externă	Circuit de încălzire activat fără nici o comandă (termostat, unitate de ambient sau unitate externă) sau sondă externă defectă
84	BSB, conflict de adrese	2 sau mai multe unități de ambient configurate pentru același circuit de încălzire
98	Modul suplimentar 1 Accesoriu	AGU 2.550 nedetectat sau nerecunoscut
99	Modul suplimentar 2 Accesoriu	AGU 2.550 nedetectat sau nerecunoscut
373	Modul suplimentar 3 Accesoriu	AGU 2.550 nedetectat sau nerecunoscut
30	Sondă de tur 1 Sondă a circuitului de amestec 1 nedetectată
32	Sondă de tur 2 Sondă a circuitului de amestec 2 nedetectată
260	Sondă de tur 3 Sondă a circuitului de amestec 3 nedetectată
335	BX21 lipsă funcție Sondă BX21 neconfigurată
336	BX22 lipsă funcție Sondă BX22 neconfigurată
324	BX aceiași senzori Două sau mai multe sonde configurate pentru aceeași funcție
52	Sondă ACM 2 Sondă circuit de apă caldă menajeră solar nedetectată
73	Sondă colector 1 Sondă colector solar nedetectată
57	Sondă circulație ACM Sondă de circulație circuit de apă caldă menajeră nedetectată
243	Sondă piscină Sondă a piscinei nedetectată
25	Sondă centrală pe lemne Sondă a centralei pe biomasă nedetectată
346	Pompă centrală Q10 lipsă	Pompă a centralei pe biomasă nedetectată

13. CARACTERISTICI TEHNICE

Alimentare	Tensiune de alimentare	AC 230 V (±10 %)
	Frecvență de funcționare	50/60 Hz
	Putere absorbită	4 VA
	Fuzibil de alimentare (alimentare și ieșiri)	max. 10 AT
Cablaj	fir rigid sau flexibil (împletit sau cu fișă)	-
	unipolar	0,5...2,5 mm2
	bipolar	0,5...1,5 mm2
Date funcționale	Clasă software	A
	Mod de operare EN 60 730	1b (operare automată)
Intrări	Intrare digitală H2	-
	tensiune foarte joasă de securitate pentru contact curat	-
	contact de joasă tensiune	-
	tensiune cu contact deschis	DC 12 V
	current cu contact închis	DC 3 mA
	Intrare analogică H2	-
	tensiune foarte joasă de protecție	-
	domeniu	DC 0..10 V
	rezistență internă	>100 kΩ
	Intrare L	AC 230 V (±10%)
	rezistență internă	>100 kΩ
	Intrare senzori BX21, BX22	NTC 10k
	cabluri de legătură admise (cupru)	-
	secțiune	mm2	0,25	0,5	0,75	1,0	1,5
	lungime maximă	m	20	40	60	80	120
Ieșiri	Releu de ieșire	-
	domeniu curent	AC 0,02...2 (2) A
	current de pornire maxim	15 A per ≤1 s
	current maxim (pentru toate releele)	AC 6 A
	domeniu tensiune	AC 24...230 V (pentru contact curat)
Interfață	BSB	conexiune prin 2 cabluri neinterschimbabile
	lungime unitate de bază - dispositive periferice	max. 150 m
	lungime totală	max. 300 m (capacitate maximă a cablului 60nF)
	secțiune cablu	0,5 mm2
Număr maxim de centrale care pot fi legate în cascadă		16

OBSAH

POPIS SYMBOLÜ....104
