MANUAL DE UTILIZARE Platinum Combi Plus Baxi
In efortul de a-si imbunatai mereu produsele, i si rezerva dreptul de a modifica datele continute in acest document in orice moment s fara preaviz. Aceste instruciuni au doar scopul sa furnizeze clientilor informati privitoare la produs si in nici un caz nu pot fi considerate ca un contract cu terte parti.
SEMNICATIA SIMBOLURILOR
ATENTIE
Risc de deteriorare sau de fonctionare defectuoasa a aparatului. Fiti atenti la averitzarile de pericol privitoare la eventuale daune care pot fi cauzate personelor.
PERICOL DE ELECTROCUTARE
Partielectric afloatusbensiune,pericol de socelectric.
INFORMATII IMPORTANTE
Informati care trebuie citite cu multa atentie, in vederea asigurari uneiexploatari corecte a centralei termice.
1. INTRODUCERE
Centrala poate controla independen pana la trei circuite de incalzire prin utilizarea unor accesori extern, cum ar fi unitatile de ambient, dispositivele de control de la distan 山 si modulele exter. In plus, electronica acstei centrale include o ampla gam a de functici care permitt personalizare si controul diferitor tipuri de instalati. Pentru o functionare corecta a systemul, este indis dispensabil ca fiecaru accesoriu Utilizat sa-i fie asociat un numar (de la 1 la 3), astfel incat plac eletronica a centralei sa il poata recunoaste.
2.DESCRIEREACCESORIULUI
Prin intermediul acestui accesoriu aparatul este in stare sa controze
- circuite de incalzire cu temperaturi diferire;
- instalatia solară;
- alte aplicati specifici (piscină, pompă de circulatie a circuitului de apă calda menajera, etc.).
Acest accesoriu este in stare sa controze direct componentele circuitului (pompa, sonda de temperatura, vana de amestec, etc.), pana la cel mult 3 iesiri releu independente, 2 sonde de temperatura 1 intrare de comanda. Se pot utiliza unele functii predefinite care faciliteazá configurararea instalataie.
Pentru schimbarea parametril si realizarea conexiunilor la plac de borne, a se face referire la manualul de instrutiuni al centralei termice.
La realizarea configurarilor descrie este indispensablea utilizesa dispositivului de contro de la distanpaientru setarea parametrilor.
Verificati ca modelul centralei sa permita conectarea acestui accesoriu.
3. MONTAREA IN CUTIA PANOULUI DE COMANDA AL CENTRALEI
Indepartati capacul A de pe panou B. Ridicati uor panoul B s legati cablul flat intre conectorul X50 al accesoriulu AGU 2.550 si conectorul X41 al placii electronice a centralei, trecandu-l prin gaura anume de pe panoul B. Repuneti la loc panoul B si introduceti accesoriul AGU 2.550. Realizati conexiunile eletrice necesare instalari s fixati noul capac C prezent in ambalaj.
4. CONEXIUNILE ELECTRICE ALE ACCESORIULUI AGU 2.550
| LEGENDÁ CONEXIUNI | |
| X50 | Conector pentru realizarea legături, prin cablu flat,+dentre placă electronică a centralei și accesoriul AGU 2.550 |
| X1 (L-N) | Conexiune la placă de borne a centralei pentru alimentarea cu energia electrică |
| X1 (QX21-N) | Ieșire releu 230 V programabilităX1 (QX22-N) |
| X1 (QX23-N) | |
| X2 (H2-M) | Intrare digitală 12 V - DC Sau analogică 0 -10 V DC programabilită |
| X2 (BX21-M) | Intrare sondă NTC 10K / Pt1000 programabilită |
| X2 (BX22-M) | |
| X2 (U+) Ieșire 12 | V DC |
Placa de borne M1 se afla sub inalta tensiune. Inainte de a incepe realizarea conexiunilor, asigurati-va c a fost oprita alimentarea aparatului cu energia electrica.
Dacaparatul este conectat la o instalatie de incalzire prin pardoseal, se va prevedea, prin grija instalatorului, un termostat de protectie care sa asigure protejarea instalataei impotrivasa supratemperaturilor.
Verificati ca curentul nominal total absorbit de accesoriile conectate la AGU 2.550 sa fie mai mic de 0,5 A. In cazul in care este mai mare, interpuneti intre AGU 2.550 si accesoriu (de ex., pompà) un releu.
CONFIGURARE GENERALÁ
Configurati accesorii AGU 2.550, folosind comutatorul aratat in figura, ca modul (1) (setarea este serigrafiata pe corpul accesoriului). In cazul in care se folosesc accessori suplementare, configurati-le ca module (2) si (3).
4.1 CONECTAREA ACCESORIILOR EXTERNE
Pentru a realiza legatura electrica dentre accesoriul AGU 2.550 si accesoriile externe procedati conform indicatilor de mai jos (utilizati cabluri de tip "HAR H05 VV-F" cu sectiunea de 1mm^2
CIRCUIT DE AMESTEC (vezi schem de la cap. 4.1)
- Conectati pompa zonei de amestec la conectorul QX23 al AGU 2.550.
- Conectati sonda de tur a cascadei la conectorul BX21 al AGU 2.550 (QAD36 disponibil ca accesoriu).
- Conectati vana de amestec la conectorul QX22-QX21
- Conectati termostatul de ambient la conectorul H2 al AGU 2.550.

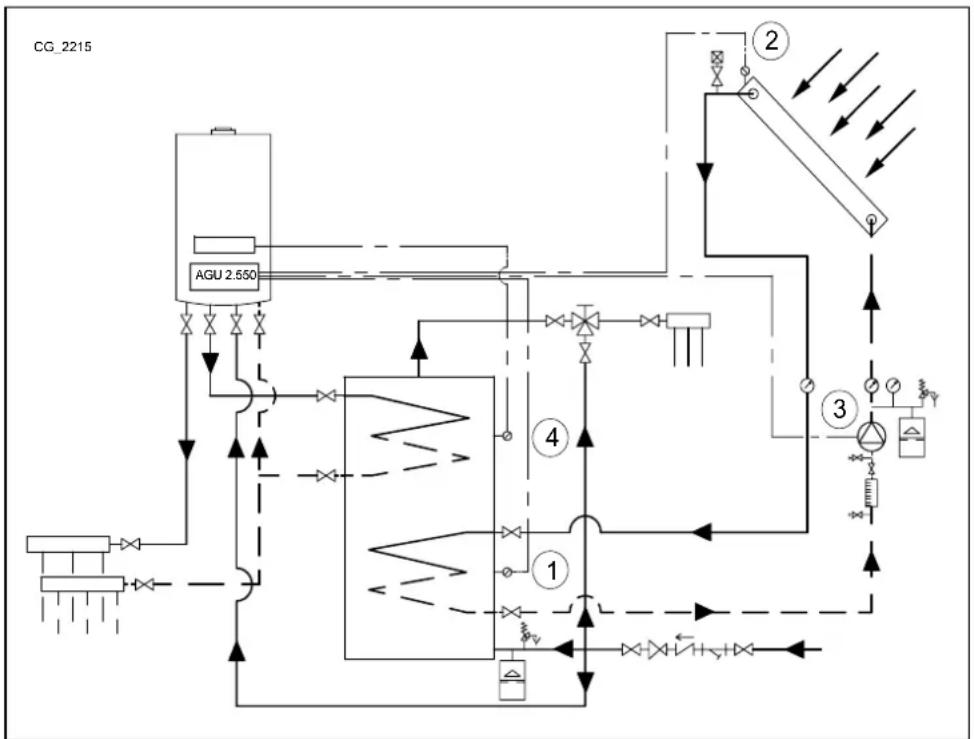

INSTALATIE SOLARÄ DE PREPARARE A APEI CALDE MENAJERE (vezi schema de la cap. 4.2)
- Conectati pompa instalatiei solare la conectorul QX23 al AGU 2.550
- Conectati sonda boilerului instalatiei solare la conectorul BX22 al AGU 2.550.
- Conectati sonda panourilor solare la conectorul BX21 al AGU 2.550.
4.1.1 CIRCUIT DE AMESTEC
| A SONYDA DE TUR QAD36 |
| B VANÀ DE AMESTEC |
| C PÔMPÀ ZONÀ DE AMESTEC |

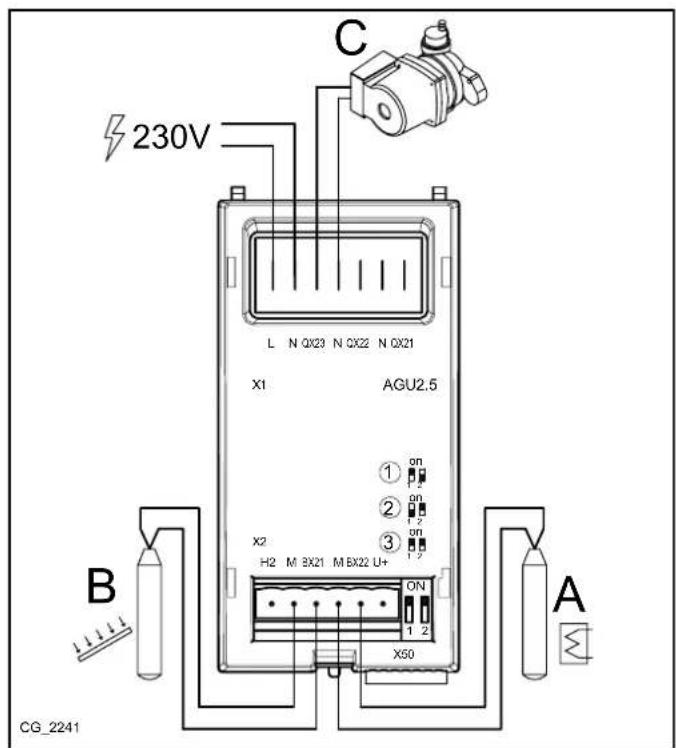

4.1.2 INSTALLATIE SOLARÄ DE PREPARARE A APEI CALDE MENAJERE
| A SONDÁ BOILER (DISPONIBIL CA ACCESORIU) |
| B SONDÁ PANOURI (DISPONIBIL CA ACCESORIU) |
| C PÓMPÁ CIRCUIT SOLAR |

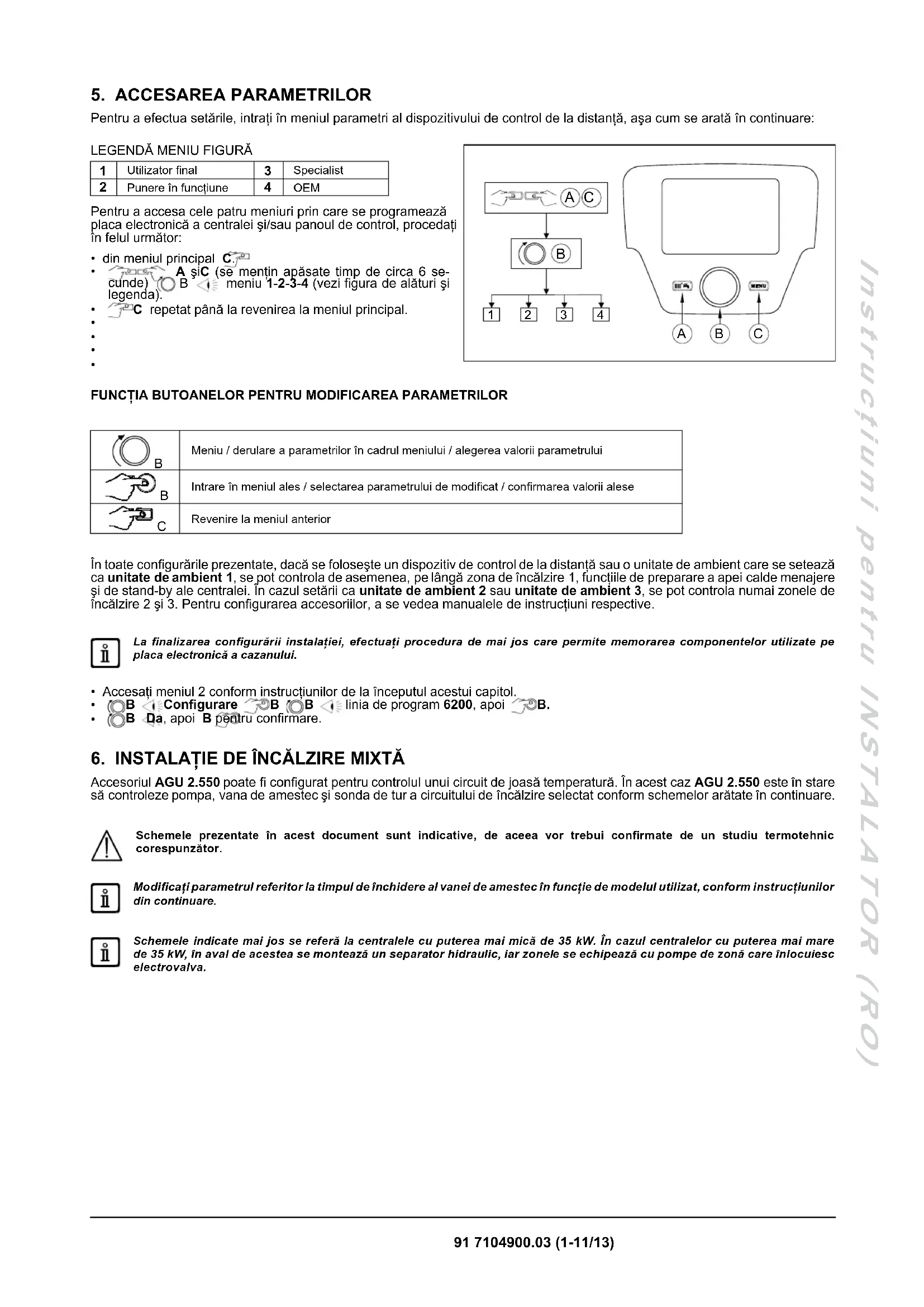

5. ACCESAREA PARAMETRILOR
Pentru a efectua setarile, intrati in meniul parametri al dispositivului de control de la distanla, asa cum se arata in continuare:
Pentru a accesa cele patru meniuri prin care se programează placá electronică a centralei Şi/sau panoul de control, procedati in felul următor:
· din meniul principal C.
A siC (se mentin apasate timp de circa 6 sec cunde) B meniu 1-2-3-4 (vezi figura de alaturi si legenda).
C repetat panà la revenirea la meniul principal.

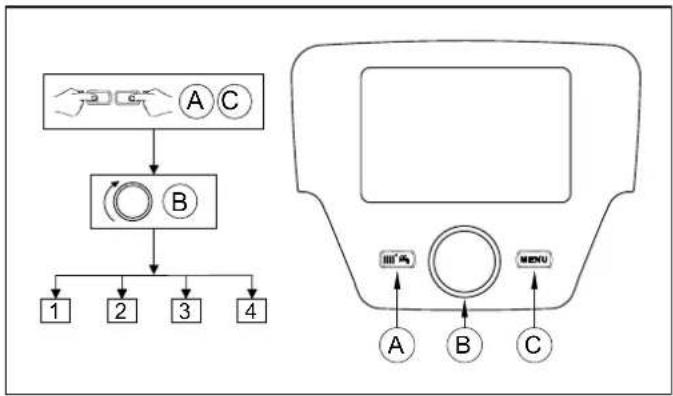

FUNCTIA BUTOANELOR PENTRU MODIFICAREA PARAMETRILOR
| B | Meniu / derulare a parametrilor in cadrul meniului / alegerea valori parametrului |
| B | Intrare in meniul ales / selectarea parametrului de modificat / confirmarea valori alese |
| C | Revenire la meniul anterior |
In toate configurarile prezentate, dacse foloseste un dispositiv de control de la distanca sau o unitate de ambient care se seteazca ca unitate de ambient 1, se pot controla de asemenea, pe langza zona de incalzire 1, functiile de preparare a apei calde menajere si de stand-by ale centralei. In cazul setari ca unitate de ambient 2 sau unitate de ambient 3, se pot controla numai zonele de incalzire 2 sI 3. Pentru configurarea accesorilor, a se vedea manualele de instrutiuni respective.
La finalizarea configurarii instalatiei, efectuati procedura de mai jos care permite memorare componentelor utilize pe placac electronica a cazanului.
- Accesati meniul 2 conform instructiunilor de la inceputul acestui capitol.
B Configurare B B linia de program 6200, apoi B.
B Da, apoi B pentru confirmare.
6. INSTALLATIE DE lncALZIRE MIXTA
Accesoril AGU 2.550 poate fi configurat pentru controlul unui circuit de joasa temperatura. In acest caz AGU 2.550 este in stare sa controleze pompa, vana de amestec si sonda de tur a circuitului de incalzire selectat conform schemelor aratae in continuare.
Scheme prezentate in acest document sunt indicative, de aceea vor trebui confirmate de un studiu termotehnicorespunzator.
Modificati parametrul referitor la timpul de inchidere al vanei de amestec in functie de modelul Utilizat, conform instruciunilor din continuare.
Scheme indicate mai jos se refera la centralele cu puterea mai mica de 35kW In cazul centraleor cu puterea mai mare de 35kW, in aval de acestea se monteazun separator hidraulic, jar zonele se echipeazcu pompe de zona care inflocuies electrovalva.
6.1 SCHEMA 1
Zona de joasa temperatura cu unitate de ambient - circuit de incalzire (1)
Zona de inaltata temperatura cu termostat de ambient - circuit de incalzire (2)
| 1 Sondă externă - placă de borne M2 (4-5) a centralei | |
| 2 | Vană de amestec zoneă de joasă temperatură (QX21-N-QX22) |
| 3 Pompă circuit de joasă temperatură (QX23-N) | |
| 4 Sondă circuit de joasă temperatură (BX21-M) | |
| 5 | Termostat de siguranta (12V) circuit de joasă temperatură (H2-M) |
| 6 Unitate de ambient - placă de borne M2 (1-2-3) a centralei | |
| 7 Electrovalvă sau pompă de zoneă de inaltă temperatură, alimentata din exterior | |
| 8 Termostat de ambient zoneă de inaltă temperatură (pentru conectare, vezi capitolul 8.1) | |
Conectati termostatul de siguranta, care protejeaz circuitul de joasa temperatura, la intrarea H2 (H2-M) a accessoriului AGU 2.550. Utilizand dispositivul de control de la distanţa intraţi in meniul 2, conform indicatezilor de la capitolul 5, si efectuţi următoarele setari:
| MENIU | LINIE DE PROGRAM | PARAMETRU | VALOARE DE SETAT | DESCRIERE |
| CONFIGURARE | 5715 Circuit de ℌncãlzire 2 On Activare circuit de ℌncãlzire 2 | |||
| 5977 Functie input H5 | Termostat amb. CR2 | Activare termostat pentru circuitul 2 (plaça de borne M1 (1-2) laplaça electronică) | ||
| 6020 Functie modul de extensie 1 | Circuit de ℌncãlzire 1 | Activare zoneă de joasă temperatură | ||
| 6046 Functie intrare H2 a modulului 1 Term. sig. | CI | Intrare H2 activă ca proteție a zonei de joasă temperatură | ||
| CIRCUIT DE ℌNCÁLZIRE 1 | 742 | Setpoint tur cu termostat de ambient | --- | Activare a temperaturii de tur modulante (zona de joasă temperatură) |
| 834 | Temp cursă actuator | Default 180 s | Timp de ℌinchidere a vanei de amestec | |
Unitatea de ambient est in stare sa controze direct zona de joasa temperatura in functie de temperatura care se dorente a se avea in incapere. Daca, atunci cand rotiti butonul rotativ B, pe display este afisata temperatura din turul centralei si nu cea a ambientului, inseamna cã parametrul 742 nu a fost setat corect.

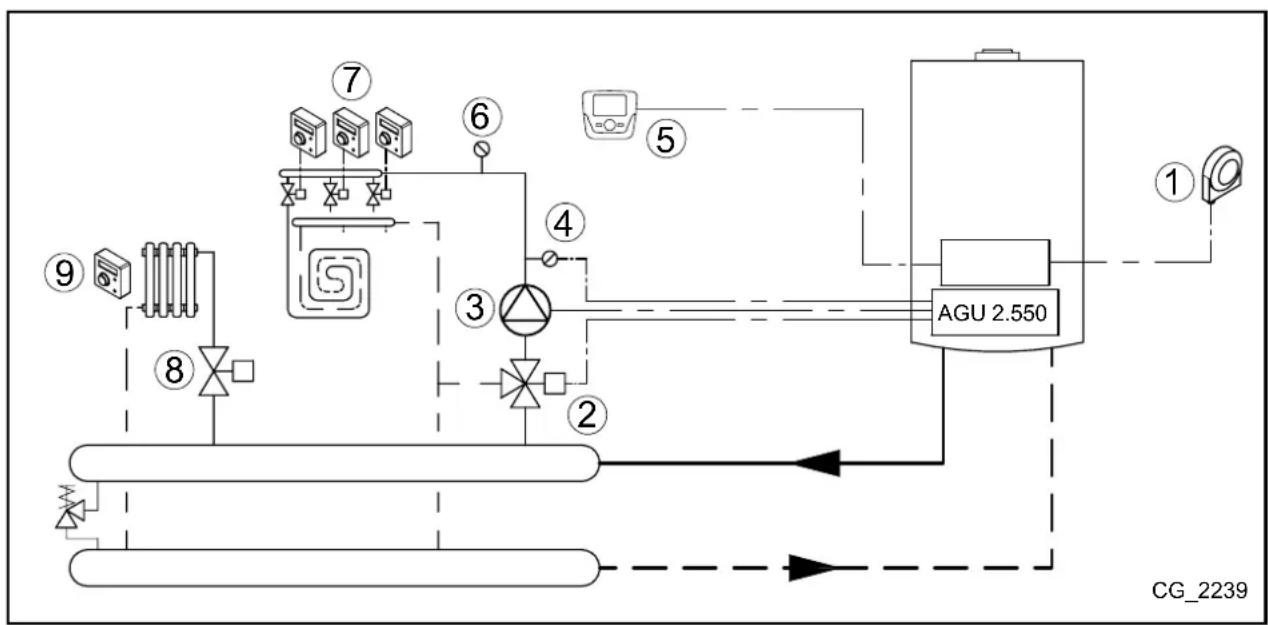

6.2 SCHEMA 2
Mai multe zone de joasa temperatura cu termostat de ambient si unitate de ambient comuna - circuit de incalzire (1) Zona de inaltata temperatura cu termostat de ambient - circuit de incalzire (2)
| 1 Sondă externă - placă de borne M2 (4-5) a centralei | |
| 2 | Vană de amestec zoneă de joasă temperatură (QX21-N-QX22) |
| 3 Pompă circuit de joasă temperatură (QX23-N) | |
| 4 Sondă circuit de joasă temperatură (BX21-M) | |
| 5 Unitate de ambient - placă de borne M2 (1-2-3) a centralei | |
| 6 | Termostat de siguranta circuit de joasă temperatură (a se lega în serie cu electrovalvele, vezi cap. 8.4) |
| 7 Intrare termostat de ambient (12V) zoneă de joasă temperatură (H2-M) | |
| 8 Electrovalvă sau pompă de zoneă de înaltă temperatură, alimentatață din exterior | |
| 9 Termostat de ambient zoneă de înaltă temperatură (pentru conectare, vezi capitolul 8.1) | |
Utilizand dispositivul de control de la distanţa intrati din meniul 2, conform indicatorla de la capitul 5, si efectuata urmatoarele setari:
| MENIU | LINIE DE PROGRAM | PARAMETRU VALOARE | DE SETAT DESCRIERE | |
| CONFIGURARE | 5715 Circuit de ₹ncãlzire 2 On Activare circuit | de ₹ncãlzire 2 | ||
| 5977 Functie input H5 | Termostat amb. CR2 | Activare termostat pentru circuitul 2 (placa de borne M1 (1-2) la centralã) | ||
| 6020 Functie modul de extensie 1 | Circuit de ₹ncãlzire 1 | Activare zonă de joasă temperatură | ||
| 6046 | Functie intrare H2 a modulului 1 | Termostat de ambient CR1 | Intrare H2 activă ca termostat de ambient al zonei de joasă temperatură | |
| CIRCUIT DE ₹NCÄLZIRE 1 | 710 Temperatură comfort 35°C | Setpoint al ₹ncãperii care urmează să fie ₹ncãzlitã (zone de joasă temperaturã) | ||
| CIRCUIT DE ₹NCÄLZIRE 1 | 834 | Tempursa actuator | Default 180 s | Timp de ₹rchidere a vanei de amestec |
Setarea temperaturi confont la valoarea maxima (35^) garanteaz o functionare corecta a zonelor de joasa temperatura. In.
acent fel, unitatea de ambient nu blocheaz cererea de caldur a diverselor termostale care controeaz subzonele respective.
In acest ca, unitatea de ambient are functia de control al instalatiie de joasa temperatura, dar nu poate fi utilizata pentru controlul temperaturi dintr-o anumita incapere. La rotirea butonului rotativ B pe display se afiseaz temperature de tur a centralei. Circuitul de incalzire functioneaza cu temperatura de tur fixa.
Legati un termostat de protecie a zonei de joasa temperatura in series la alimentarea electrovallor de zona, astfel incat circuitul sa poata fi Inches complet in caz de anomalie.
6.3 SCHEMA 3
Zone de joasa temperatura - circuit de incalzire (1) si de inalta temperatura - circuit de incalzire (2) cu termostat de ambient
| 1 Sondă externă - placă de borne M2 (4-5) a centralei | |
| 2 | Vană de amestec zoneă de joasă temperatură (QX21-N-QX22) |
| 3 Pompă circuit de joasă temperatură (QX23-N) | |
| 4 Sondă circuit de joasă temperatură (BX21-M) | |
| 5 | Termostat de siguranta circuit de joasă temperatură (a se lega în series cu electrovalvele, vezi cap. 8.3) |
| 6 Intrare termostat de ambient (12V) zoneă de joasă temperatură (H2-M) | |
| 7 Electrovalvă sau pompă de zoneă de înaltă temperatură, alimentatață din exterior | |
| 8 Termostat de ambient zoneă de înaltă temperatură (pentru conectare, vezi capitolul 8.1) | |
Utilizand dispositivul de control de la distanţă intrați din meniu 2, conform indicator de la capitul 5,și efectuţi următoarele setâri:
| MENIU | LINIE DE PROGRAM | PARAMETRU | VALOARE DE SETAT | DESCRIERE |
| CONFIGURARE | 5715 Circuit de ↑ncãzire 2 On Activare circuit de ↑ncãzire 2 | |||
| 5977 Funcție input H5 | Termostat amb. CR2 | Activare termostat pentru circuitul 2 (plaça de borne M1 (1-2) la centralã) | ||
| 6020 Funcție modul de extensie 1 | Circuit de ↑ncãzire 1 | Activare zonaã de joasã temperaturã | ||
| 6046 Funcție intrare H2 a modulului 1 | Termostat de ambient CR1 | Intrare H2 activă ca termostat de ambient al zonei de joasã temperaturã | ||
| CIRCUIT DE ↑NCÂLZIRE 1 | 834 | Temp cursã actuator | Default 180 s | Timp de ∈rchidere a vanei de amestec |
Se recomanda sα legati un termostat de protecţie a zonei de joasă temperatura in series la pompa 3.
7. INSTALLATIE DE INCALZIRE CU MAI MULTZE ZONE
In cazul in care nu este necessar controlul unor instalati de amestec, accesoriul AGU 2.550 poate fi folosit pentru controlul pompelor/electrovalvelor de zona, dupa cum se arata in continuare.
Scheme prezentate in aesit document sunt indicative, de aceea vor trebui confirmate de un studiu termotehnic corespunzator.
7.1 SCHEMA 4
Doua zone cu unitate de ambient - circuite de incalzire (1 s 2) si o zona cu termostat de ambient - circuit de incalzire (3).
| 1 | Sondă externă placă de borne M2 (4-5) a centralei | 5 | Unitate de ambient circuit 2 placă de borne M2 (1-2-3) a centralei |
| 2 | Electrovalvă pau pompă de zonea circuit 1 (QX21-N)* | 6 | Electrovalvă pau pompă de zonea circuit 3, alimentată din exterior |
| 3 | Unitate de ambient circuit 1 placă de borne M2 (1-2-3) a centralei | 7 | Termostat de ambient circuit 3 (pentru conectare, vezi capitolul 8.1) |
| 4 | Electrovalvă pau pompă de zonea circuit 2 (QX22-N)* |
*Accesorii AGU 2.550 nu este in stare sa controze direct o electrovalva cu 3 fire. Pentru acest scop este necessar un releu cu contact de schimb.
Unităile de ambient pot sa controze direct zonele respective in functie de temperatura care se doresțe a se avea in incâpere. Utilizand dispositivul de control de la distanța intrati in meniul 2, conform indicatorla de la capitul 5, si efectuata următoarele setari:
| MENIU | LINIE DE PROGRAM | PARAMETRU | VALOARE DE SETAT | DESCRIERE |
| CONFIGURE | 5715 | Circuit de ℘ncãzire 2 | On | Activare circuit de ℘ncãzire 2 |
| 5721 | Circuit de ℘ncãzire 3 | On | Activare circuit de ℘ncãzire 3 | |
| 5977 | Funcție input H5 | Termostat de ambient CR3 | Activare termostat pentru circuitul 3 (placa de borne M1 (1-2) la plac electrònicà) | |
| 6020 | Funcție modul de extensie 1 | Multifunctional | - | |
| 6030 | lesire releu QX21 al modulului 1 | Pompă circuit de ℘ncãzire Q2 | Control pompă/electrovalvă a circuitului 1 | |
| 6031 | lesire releu QX22 al modulului 1 | Pompă CR2 Q6 | Control pompă/electrovalvă a circuitului 2 | |
| CIRCUIT DE ℘NCÄLZIRE 1 | 742 | Setpoint tur cu termostat de ambient | --- | Activare a temperaturii de tur modulante (circuit de ℘ncãzire 1) |
| CIRCUIT DE ℘NCÄLZIRE 2 | 1042 | Setpoint tur cu termostat de ambient | --- | Activare a temperaturii de tur modulante (circuit de ℘ncãzire 2) |
Unitățile de ambient sunt in stare să controze direct zonele respective în functie de temperatura care se dorente a se avea în incâpere. Dacă, atunci cand rotiti butonul rotativ B, pe display se afisează temperatura de tur a centraleiși nu cea a ambientului, inseamnă că parametrii 742și 1042 nu au fost setati corect.

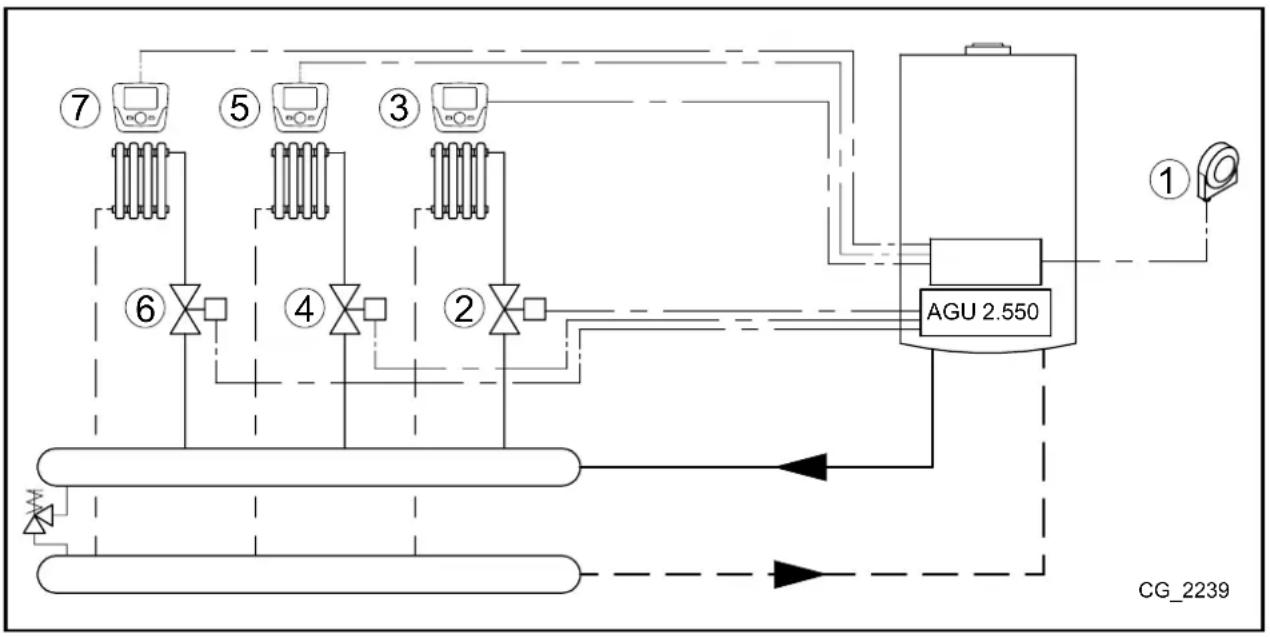

7.2 SCHEMA 5
Trei zone cu unitate de ambient (circuite de incalzire 1,2 s3)
| 1 | Sondă externă - placă de borne M2 (4-5) a centralei | 5 | Unitate de ambient circuit 2 - placă de borne M2 (1-2-3) a centralei |
| 2 | Electrovalvă sau pompă de zonea circuit 1 (QX21-N)* | 6 | Electrovalvă sau pompă de zonea circuit 3 (QX23-N)* |
| 3 | Unitate de ambient circuit 1 - placă de borne M2 (1-2-3) a centralei | 7 | Unitate de ambient circuit 3 - placă de borne M2 (1-2-3) a centralei |
| 4 | Electrovalvă sau pompă de zonea circuit 2 (QX22-N)* |
* Accesoriu AGU 2.550 nu este in stare să controze direct o electrovalva cu 3 fire. Pentru acest scop este necessar un releu cu contact de schimb.
| MENIU | LINIE DE PROGRAM | PARAMETRU VALOARE DE | SETAT DESCRIERE | |
| CONFIGURARE | 5715 | Circuit de ℁ncãlzire 2 | On | Activare circuit de ℁ncãlzire 2 |
| 5721 | Circuit de ℁ncãlzire 3 | On | Activare circuit de ℁ncãlzire 3 | |
| 5977 | Funcție input H5 | Nici una | Dezactivare a termostatului la placă de borne M1 (1-2), la centrală | |
| 6020 | Funcție modul de extensie 1 | Multifunctional | - | |
| 6030 | Ieșire releu QX21 al modulului 1 | Pompă circ. ℁ncãlz. Q2 | Control pompă/electrovalvă a circuitului 1 | |
| 6031 | Ieșire releu QX22 al modulului 1 | Pompă CR2 Q6 | Control pompă/electrovalvă a circuitului 2 | |
| 6032 | Ieșire releu QX23 al modulului 1 | Pompă CR2 Q20 | Control pompă/electrovalvă a circuitului 3 | |
| CIRCUIT DE ℁NCÄLZIRE 1 | 742 | Setpoint tur cu termostat de ambient | --- | Activare a temperaturi de tur modulante (circuit de ℁ncãlzire 1) |
| CIRCUIT DE ℁NCÄLZIRE 2 | 1042 | Setpoint tur cu termostat de ambient | --- | Activare a temperaturi de tur modulante (circuit de ℁ncãlzire 2) |
| CIRCUIT DE ℁NCÄLZIRE 3 | 1342 | Setpoint tur cu termostat de ambient | --- | Activare a temperaturi de tur modulante (circuit de ℁ncãlzire 3) |
Unităile de ambient sunt in stare sa controze direct zonele respective in functie de temperatura care se dorente a se avea in incâpere. Dacă, atunci cand rotiti butonul rotativ B, pe display se afisează temperatura de tur a centraleiși nu cea a ambientului, inseamna ca parametrii 742și 1042 nu au fost setati corect.
8. CONECTAREA TERMOSTATULUI DE AMBIENT
Temperatura de lucru este egal a pentru toate circuitele.
Releele pot fi inlocuite cu valve dotate cu microintrerupatoare de sfarsit de cursa si viceversa.
8.1 CAZUL 1 - Conectarea unui singur termostat de ambient intr-o zona de inalta temperatura
Conectati termostatul de ambient la reteaua electrica externa (230V) care va alimenta valva de zona (sau pompa) si bobina releului; conectati contactul releului la placarde borne M1 (1-2) a centralei.
8.2 CAZUL 2 - Conectarea termostatelor de ambient pentru o instalatie cu mai multe zone de inalta temperatura
Conectati termostatele de ambient in paralle la reteaua electrica externa (230V) care va alimenta valvele de zona (sau pompele) si bobinele releului; conectati contactele releelor la placacde borne M1 (1-2) a centralei.
8.3 CAZUL 3 - Conectarea termostatelor de ambient pentru o instalatie cu mai multe zone de joasa temperatura
Conectati termostale de ambient in parallela reteaua electrica externa (230V) care va alimenta valvele de zona (sau pompele) si bobina releului; conectati contactul releului la bornele H2-M ale AGU 2.550.
Legati un termostat de protectie a zonei de joasa temperatura in series la alimentarea electrovallor de zona, astfel incat circuitul sa poata fi inchis complet in caz de anomalie.

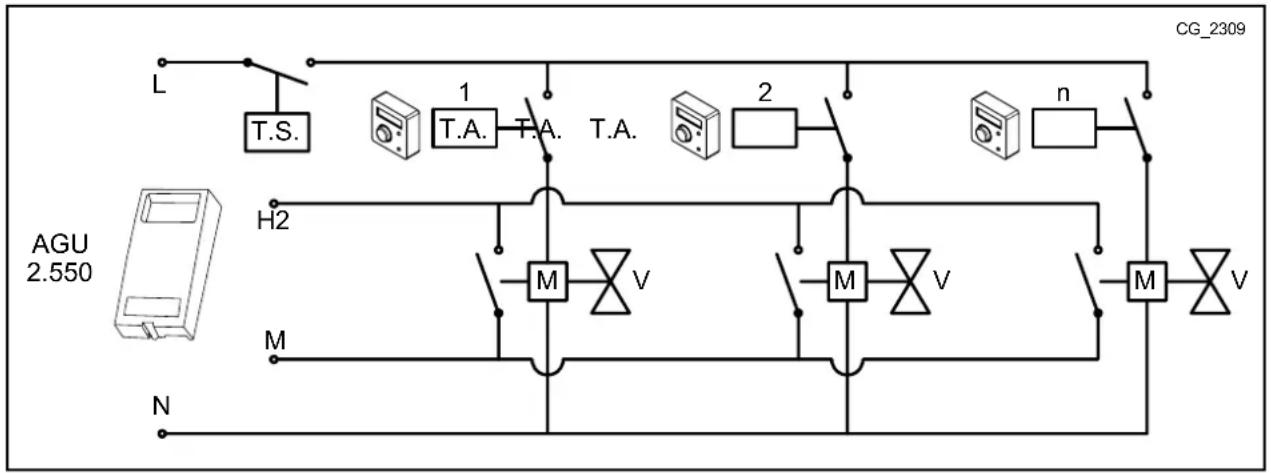

8.4 CAZUL 4 - Conectarea termostatelor de ambient對於 o instalatie cu mai multe zone de joasa temperatura cu valve de zona dotate cu microintrerupatoare de sfarsit de cursa
Conectati termostale de ambient in parallela la reteaua electrica externa (230V) care va alimenta valva de zona; conectati contactele microintrerupatoarelor in parallela la bornele H2-M ale AGU 2.550.
Legati un termostat de protectie a zonei de joasa temperatura in series la alimentarea electrovallor de zona, astfel incat circuitul sa poata fi inchis complet in caz de anomalie.
9. INSTALATIA SOLARă DE PREPARARE A APEI CALDE MENAJERE
Cu această configurare accesorul AGU 2.550 este in stare să controze pompa circuitului solar, sonda colectoruluiși sonda boilerului (referitoare la circuitul solar), conform următoarei scheme:
| 1 | sondã boiler solar B31 (BX22-M) | 3 | pompã circuit solar Q5 (QX23-N) |
| 2 | sondã collector solar B6 (BX21-M) | 4 | sondã boiler B3 - placã de borne M2 (9-10) a centralei |
Scheme prezentate in是一款 document sunt indicative, de aceea vor trebui confirmaute de un studiu termotehnico corespunzator.
Utilizand dispositivul de control de la distanţă intrati din meniul 2, conform indicatorul de la capitolul 5, si efectuata urmatoarele setari:
| MENIU | LINIE DE PROGRAM | VALOARE DE SETAT | DESCRIERE |
| CONFIGURARE | 6020 | Solar ACM | Activare functie solar |
In continuare sunt indicati parametrii utilizabili. In cazul utilizarii panourilor solare cu tuburi vidate, activati functia de protectie specifica (parametrii 3830, 3831):
| MENIU | LINIE DE PROGRAM | VALOARE DESCRIERE |
| CONFIGURARE | 3810 Default 8°C | Diferența de temperatură+dentre colectorși boilerul instalataiei solare, pentru activarea pompiei instalataiei solare |
| 3811 Default 4°C | Diferența de temperatură+dentre colectorși boilerul instalataiei solare, pentru oprirea pompiei instalataiei solare | |
| 3850 Default "----" | Temperatura peste care pompia colectorului pune apă în circulație (numai dacă temperatura maximă a boilerului nu a fost atinsă) |
Accesati meniul 3.
(capitolul 5.2)
| SOLAR | 3830 Default | "----" | Timpul maxim de blocare a pompei instalataiei solarealand temperatura colectorului atinge valoarea sa maximã (parametrul 3850)în tampul minim de circulație (parametrul 3831) |
| 3831 | Default 30s | Timp minim de circulație asiguratãde pompa colectorului |
Cand pe display apare simbolul inseamna cpa pompa instalatiei solare este in functiune pentru a incalzi boilerul.
10. SETAREA PARAMETRILOR
10.1 INSTALLATIA DE INCÁLZIRE
| Panou de control | MENIU CIRCUIT DE 烟囱zire CR 1, 2, 3 | Valoare implicita | Min. Max. | ||||
| CR1 | CR2 | CR3 | |||||
| 700 | 1000 | 1300 | Oprit - antiingheț incâpere: centrala pormesteând temperatura din incâpere este < 6°C.Automat: temperatura din incâperea care urmează sã fie incâlztă depinde de intervalul orat setat.Redusă: temperatura din incâperea care urmează sã fie incâlztă estecea redusă.Confort: temperatura din incâperea care urmează sã fie incâlztă estecea comfort. | - | Confort | - | - |
| 710 | 1010 | 1310 | Temperatura confort incâpere | °C | 20 | Redusă | Confort maxim |
| 712 | 1012 | 1312 | Temperatura redusă incâpere | °C | 16 | Antiingheț | Confort |
| 714 | 1014 | 1314 | Temperatura antiingheț incâpere | °C | 6 | 4 | Redusă |
| 720 | 1020 | 1320 | Selectare a curbei climatie pentru sonda externă | - | 1,5 | 0,1 | 4 |
| 730 | 1030 | 1330 | În prezența sondei externe,aland centrala functioneazăÎn modulAutomat,incâzirea este controlată automal (ON-OFF),În functie de temperature (externă) setata. | °C | --- | 8 | 30 |
| 740 | 1040 | 1340 | Valoare minimă de tur(de ex.,cu functia tur modulantă activă) | °C | 25 | 8 | Setpoint maxim |
| 741 | 1041 | 1341 | Valoare maximă de tur(de ex.,cu functia tur modulantă activă) | °C | 80 | Setpoint minim | 95 |
| 742 | 1042 | 1342 | Temperatura de tur În prezența unității de ambient( --- = activare temperatura tur modulanta) | °C | 80 | Setpoint minim | Setpoint maxim |
| 750 | 1050 | 1350 | Importanța temperaturii din incâpere față de cea externă și viceversa(functioni influență ambient):---%: climatică pură1..99%: climatică cu compensare ambient100%: ambient pură | % 50 | 1 | 100 | |
| 760 | 1060 | 1360 | Diferential oprise centralăÎn functie de temperatura dorităÎn incâpere | °C | 0,5 | 0,5 | 4 |
| 809 | 1109 | 1409 | Pompa centralei și pompa circuitului rămân active 24h. | - | nu | - | - |
| 834 | 1134 | 1434 | Timp de Închidere a vanei de amestec pentru circuitul del joasătemperatura | s | 180 | 30 | 873 |
| 850 | 1150 | 1450 | Se recomanda Utilizarea functiei 'Manual' | - | off | ||
| 851 | 1151 | 1451 | Temperatura de tur la care se efectuează functia de uscare a šapei | °C | 25 | 0 | 95 |
| 855 | 1155 | 1455 | Temperatura de tur currentă a functiei de uscare a šapei | °C | - | - | - |
| 856 | 1156 | 1456 | Ziuia sapițamâniiÎn care se activează functia de uscare a šapei | - | - | - | - |
| Panou de control | MENIU CIRCUIT DE APÁ CALDA MENAJERÄ | Valoare implicità Min. Max. | |||
| 1600 | Tip de functõesAreff = setpoint égal cu setpoint-ul antînghe!On = setpoint nominaleco = preincâziredezactivata | - | on -- | ||
| 1610 Setpoint | nominal circuit ACM °C 60 35 60 | ||||
| 1612 Setpoint | circuit ACM redus °C 35 8 60 | ||||
| 1620 | Activare a programãrii orare | - | 24ore/zi | - | - |
| 1640 | Tip de functõesa functiei antilegionella:OffPeriodicZi fixã a sãptãmãnii | - | off -- | ||
| 1641 Zile întró | o pornire a functiei antilegionellași alta (1...7) | - | 7 | - | - |
| 1642 Ziua de | pornire a functiei antilegionella(lunl...dumlnică) | - | Luni | - | - |
| 1644 | Ora la care pônțește functția antilegionella | - | ------ | - | - |
| 1660 | Mod de utilizesa a pompei de circulație pe circuitul ACM | - | Acord ACM | - | - |
| 1663 | Temperatura la care pompa de circulație a circuitului ACM se oprește | °C | 45 | 8 | 60 |
10.3 PARAMETRI
| Panou de control | MENIU DE CONFIGURARE | Valoare implicità |
| 5710 | Activare circuit deanchise 1 | on |
| 5721 | Activare circuit deanchise 3 | off |
| 5730 | Setare a sondei circuitului de apà caldă menajeră în functie de tipul centralei (cu boiler de acumulare sau cu producere instantanee de ACM) | |
| 5731 | Tip de actuator pentru controul priorității circuitului de apà caldă menajeră | Vană deviatoare |
| 5970 | Senzor de prioritate apà caldă menajeră (pentru centralele cu producere instantanee de ACM) | - |
| 5971 | Pozitțe a contactului de repaus | - |
| 5973 | Parametri pentru determinarea debitului de apà la prelevarea apei pentru circuitul ACM | - |
| 5974 | - | |
| 5975 | - | |
| 5976 | - | |
| 5977 | Intrare pentru termostatul de ambient al uniuia+dentre circuitele deanchise 1 | Termostat de ambient zona 1 |
| 5978 | - | |
| 6020 | Multifunctional: intrarile și iesirile se pot configura manual Circuit deanchise 1, 2 sai 3: controlează o zoneă de amestec (1, 2 sai 3 - capitolul 6) Contr. temp. retur: neutilizat | - |
| 6021 | - | |
| 6022 | Solar ACM: controlează o instalatağie solară cu 2sense și pompă (capitolul 8) Contr.prim/pompăsist.: neutilizat | - |
| 6024 | Libere | - |
| 6026 | - | |
| 6028 | - | |
| 6030...6038 | Vezi capitolul 10 | - |
| 6040...6045 | Vezi capitolul 10 | - |
| 6046...6068 | Vezi capitolul 10 | - |
| 6097 | Tipul sondei utilizespentru colectorul solar | Pt 1000 |
| 6200 | Memorare a tuturor sondelor conectate la centrală și la accesorii (capitolul 5.2) | - |
| 6212 | Informații produçător | - |
| 6213 | Informații produçător | - |
| 6215 | Informații produçător | - |
| 6217 | Informații produçător | - |
| 6230 | Informații produçător | - |
| 6231 | Informații produçător | - |
| 6704 | Activare vizualizare cod intern | da |
| 6705 | Cod intern al erori curente | - |
| 6706 | Faza în care s-a produs eroarea la arzător | - |
| 6710 | Resetare a unei alarme externe (capitolul 10) | nu |
| 6800 | Ultima eroare care s-a produs | - |
| 6805 | Cod intern al ultimei erori care s-a produs | - |
| 6806 | Faza în care s-a produs ultima eroare la arzător | - |
| de la 6810 la 6996 | Istoric al erorilor anterioare | - |
11. FUNCII
Pe langa setarile descrie anterior, se pot configura intrarile si iesirile, in functie de necesitatile instalatiei. In examplele care urmeaza s-au luat in considerare ieirea releului QX21 si sonda BX21 a accesorilui, dar acela si lucru este valabil pentru releele QX22, QX23 si sonda BX22. In toate cazurile, este necessar sa seta accesorii cal "Multifunctional".
| MENIU | LINIE DE PROGRAM | PARAMETRU | VALOARE DE SETAT | DESCRIERE |
| CONFIGURARE | 6020 Functie modul de extensie 1 Multifunctiional Activare functie solar | |||
11.1 POMPA DE CIRCULATIE A CIRCUITULUI DE APÄ CALDA MENAJERA
In cazul utilizari unui boiler de preparare a apei calde menajere, este posibil controlul pompei de circulaie. Activarea functiei depinde de programarea orar a circuitului de apa calda menajera. In vederea minimizarii pierderilor de circulaie, functia activeazapompa pentru 10 minute, dupa care urmeaz a pauza de 20 minute. Utilizand dispositivul de contro de la distanla intrati in meniu 2, conform indicatilor de la capitolul 5:
| MENIU | LINIE DE PROGRAM | VALOARE DESCRIERE | |
| CONFIGURARE | 6030 | Pompă de circulătie Q4 | Activare a pompei de circulătie a circuitului ACM (ieșre releu QX21) |
| 6040 Sondă circ. ACM B39 Activare | a sondei de circulătie a circuitului ACM (sonda BX21) | ||
| CIRCUIT ACM | 1663 | implicită = 45°C | Temperatura ACM sub care pompă este activă (setpoint circulătie) |
11.2 INSTALLATIA SOLARÄ PENTRU PISCINA
Incalzirea piscinei prin intermediul panourilor solare se poate realiza in felul urmator:
| 1 | Sondă boiler solar B31 (BX22-M) | 5 | Pompă piscină (QX21-N) |
| 2 | Sondă colector solar B6 (BX21-M) | 6 | Sondă de return违法违规 piscină – placă de borne M2 a centralei |
| 3 | Pompă circuit solar Q5 (QX23-N) | 7 | Piscină |
| 4 | Sondă boiler B3 - placă de borne M2 (9-10) a centralei | ||
Scheme prezentate in aesit document sunt indicative, de aceea vor trebui confirmate de un studiu termotehnic corespunzator.
Effectuati configurarea conform indicator de la capitul 8. Accumul est configurat pourutilizea panourilor solare la prepararea apei calde menajere. Utilizand dispositivul de control de la distanita intra in meniul 2, conform indicatior de la capitul 5:
| MENIUL LINIE DE PROGRAM VALOARE DESCRIERE | |||
| CONFIGURARE | 5931 Sondă piscină B13 Activare a sondei piscine (Intrare sondă BX2) | ||
| 6030 | Elem. ctrl solar piscină K18 | Activare a pompei pentru incidța piscinei (leșire releu QX21) | |
| CIRCUIT ACM | 6046 Consens solar piscină | Activare pentru incidța piscinei (de exemplu, prin plutitor sau comandă manuală) | |
Utilizarea contactului H2 este importante, intrucat asigura functiOnarea corecta a systemului facdand posibil schimbul de caldurcu piscina numai dacă aceasta din urma o permite. Asigurat-va ca piscina este plina cu apă si in bună stare de functiOnare.
11.3 CERERE DE CALDURA GENERICA
Cererea de caldur a generica est o cerere de caldur a care nu provine de la unul dintre cele trei circuite de incalzire disponibile, nici de la circuitul de apa menajera. Aceast a cerere est numita cerere consumator si este necasar a pertru furnizarea caldurii catre unitati externe, de exemplu in cazul necessitate di a incalzi apa dintr-o piscina.
Pentru a activa această functie, efectuati configurarearata mai jos. Utilizand dispositivul de control de la distanță intrati n meniul 2, conform indicatilor de la capitolul 5:
| MENIU | LINIE DE PROGRAM | PARAMETRU | VALOARE | DESCRIERE |
| CONFIGURARE | 6030 | Ieşire releu QX21 modul 1 | Pompă circuit consumator CR1 Q5 | Activare a pompei în baza solicitarii externe 1 |
| 6046 | Functie H2 modul 1 | Cerere consumator CR1 | Contact pentru solicitarea externă 1 | |
| CONSUMATOR CR1 | 1859 | Setpoint temperatură de tură circuitului de înçălzire consumator 1 | Valoare implicță = 70°C | Temperatura din turul de înçălzire pentru solicitarea externă 1 |
In cazul in care cererea consumatorului este furnizata printr-un semnal anologic 0-10 V, setati parametrul 6046 ca "Cerere consumator CR1 10V". Setati de asemenea caracteristica semnalului folosind parametrii respectivi.
| 6049 | Valoare tens. 1 H2 modul 1 | 6050 | Valoare 1 H2 modul 1 | 6051 | Valoare tens. 2 H2 modul 1 | 6052 | Valoare 2 H2 modul 1 |
11.4 ALTE CONFIGURÄR
In continuare sunt prezentate rezumativ alto configurarä.
Releu QX21
| lesire alarmã K10 | Alarmã (de ex., bloc) |
| Pompãsystem Q14 | Pompã activã la ficare cerere de Úncãlzire sau cerere externã |
| Programare orarã aux. K13 | Contact comandat de “programarea orarã aux.” |
| Cerere de rãcire K28 | Cerere de rãcire de la circuitul de rãcire 1 |
| Umplere apã K34 | Valvã de umplere automatã a centralei |
| Opriere ventilator K38 | Control al ventilatorului extern |
Sonda BX21
| Senzor buffer B4 | Sondă boiler pentru incidțe (in partea superioară) |
| Senzor buffer B41 | Sondă boiler pentru incidțe (in partea inferioară) |
| Sondă buffer B42 | A treia sonda a Boilerului de incidțe (la miłocul boilerului) |
Intrare H2
| Semnal de eroare/alarmă | Semnal de eroare extern |
| Fluxostat centrală | Control fluxostat al centralei (se utilizează numai în cazul în care nu este deja prezent pe centrală) |
| Termostat centrală | Control termostat al centralei (se utilizează numai în cazul în care nu este deja prezent pe centrală) |
| Cerere consumator CR1 10V | Cerere externă 1 cu semnal 0-10V (*) |
| Măsurare presiune 10V | Măsurare a presiunii cu semnal 0-10V (*) |
| Ieșire preselectă 10V | Reglare a puteriți centralei în functie de semnalul 0-10V (*) |
- Pouru a putea utilise functiile este necessar sa seta'i caracteistica semnalului anlogic folosind urmatorii parametri prezeni in meniul Configurare al dispositivului de contro de la distanfa:
| 6049 | Valoare tens. 1 H2 modul 1 | 6050 | Valoare 1 H2 modul 1 | 6051 | Valoare tens. 2 H2 modul 1 | 6052 | Valoare 2 H2 modul 1 |
12. LISTÄ ANOMALII
| E | Anomalie Descriere a anomaliei |
| 10 Senzor sondă externă | Circuit de òncâlzire activat fãră nici o comanda (termostat, unitate de ambient sau unitate externă) sau sondă externă defectă |
| 84 | BSB, conflict de adrese 2 sau mai multe unități de ambient configurate pentru același circuit de òncâlzire |
| 98 Modul supplementar 1 Accesoriu | AGU 2.550 nedetectat sau nerecunoscut |
| 99 Modul supplementar 2 Accesoriu | AGU 2.550 nedetectat sau nerecunoscut |
| 373 Modul supplementar 3 Accesoriu | AGU 2.550 nedetectat sau nerecunoscut |
| 30 Sondă de tur 1 Sondă a circuitulului de amestec 1 nedetectata | |
| 32 Sondă de tur 2 Sondă a circuitulului de amestec 2 nedetectata | |
| 260 Sondă de tur 3 Sondă a circuitulului de amestec 3 nedetectata | |
| 335 BX21 lipsă funție Sondă BX21 neconfigurată | |
| 336 BX22 lipsă funție Sondă BX22 neconfigurată | |
| 324 BX aceiași senzori Două sau mai multe sonde configurate pentru aceeași functție | |
| 52 Sondă ACM 2 Sondă circuit de apă caldă menajeră solar nedetectata | |
| 73 Sondă colector 1 Sondă colector solar nedetectata | |
| 57 Sondă circulație ACM Sondă de circulație circuit de apă caldă menajeră nedetectata | |
| 243 Sondă piscină Sondă a piscinei nedetectata | |
| 25 Sondă centrală pe lemne Sondă a centralei pe biomasa nedetectata | |
| 346 | Pompă centrală Q10 lipsă Pompă a centralei pe biomasa nedetectata |
13. CHARACTERISTIC TEHNICE
| Alimentare | Tensiune de alimentare | AC 230 V (±10 %) | |||||
| Frecventa de fonctionare | 50/60 Hz | ||||||
| Putere absorbita | 4 VA | ||||||
| Fuzibil de alimentare (alimentareși iesiri) | max. 10 AT | ||||||
| Cablaj | fir rigid sau flexibil (impletit sau cu fișă) | - | |||||
| unipolar | 0,5...2,5 mm² | ||||||
| bipolar | 0,5...1,5 mm² | ||||||
| Date fonctionale | Clasă software | A | |||||
| Mod de operare EN 60 730 | 1b (operare automată) | ||||||
| Inträri | Intrare digitală H2 | - | |||||
| tensiune foarte joasă de securitate pentru contact curat | - | ||||||
| contact de joasă tensiune | - | ||||||
| tensiune cu contact descis | DC 12 V | ||||||
| current cu contact Îinchis | DC 3 mA | ||||||
| Intrare analogica H2 | - | ||||||
| tensiune foarte joasă de proteție | - | ||||||
| domeniu | DC 0..10 V | ||||||
| rezistentă internă | >100 kΩ | ||||||
| Intrare L | AC 230 V (±10%) | ||||||
| rezistentă internă | >100 kΩ | ||||||
| Intrare senzori BX21, BX22 | NTC 10k | ||||||
| cabluri de legătură admise (cupru) | - | ||||||
| secțiune | mm² | 0,25 | 0,5 | 0,75 | 1,0 | 1,5 | |
| lungime maximă | m | 20 | 40 | 60 | 80 | 120 | |
| Ieşiri | Releu de ièsire | - | |||||
| domeniu current | AC 0,02...2 (2) A | ||||||
| current dePornire maxim | 15 A per ≤1 s | ||||||
| current maxim (pentru toate releele) | AC 6 A | ||||||
| domeniu tensiune | AC 24...230 V (pentru contact curat) | ||||||
| Interțață | BSB | conexiune prin 2 cabluri neinterschimbabile | |||||
| lungime unitate de bază - dispositive periferice | max. 150 m | ||||||
| lungime totală | max. 300 m (capacitate maximă a cablului 60nF) | ||||||
| secțiune cablu | 0,5 mm² | ||||||
| Număr maxim de centrale care pot fi legate în cascadă | 16 | ||||||
OBSAH
POPIS SYMBOLU 104
- Uvod 105
- POPIS PRISLUSENSTVI 105
- INSTALACE DO PANELU KOTLE 105
- ELEKTRICKÁ ZAPOJENI PRÍSLUŠENSTVI AGU 2.550. 106
4.1 ELEKTRICKÁ ZAPOJENI EXTERNICH PRVKU PRISLUŠENSTVI 107 - PRISTUP K PARAMETRUM 108
- SMISENY TOPNY SYSTEM 108
6.1 SCHEMA 1 109
6.2 SCHEMA 2 110
6.3 SCHEMA 3 111 - ZONOVY SYSTEM VYTAPENI 112
7.1 SCHEMA4 112
7.2 SCHEMA 5 113 - ELEKTRICKÉ ZAPOJENI PROSTOROVÉHO TERMOSTATU 114
8.1 PRiPAD - 1 - Zapojení prostorového termostatu v zóně s vysokou teplotou. 114
8.2 PRiPAD - 2 - Zapojeni prostorovych termostat do systému s vice zonami vysokou teplotou. 114
8.3 PRIPAD - 3 - Zapojeni prostorovych termostat do systému s vice zonami nizkou teplotou. 114
8.4 PRIPAD - 4 - Zapojeni prostorovych termostat do systémuvice zonami s nizkou teplotou
s mikrospinači pro zónové ventily. 115 - SOLARNI SYSTEM TUV 115
- NASTAVENI PARAMETRU 116
10.1 SYSTEM VYTAPENI 116
10.2 SYSTÉM TUV 117 - OSTATNI FUNKCE 118
11.1 RECIRKULAÇNİ CERPADLO TUV 118
11.2 SOLARNI SYSTÉM PRO BAZÉN 118
11.3 VSEOBECNY POZADAVEK TEPLA 119
11.4 DALSI KONFIGURACE 119 - SEZNAM PORUCH 120
- TECHNICKE UDAJE 120
Firma si z duvodu neustalheo zlepsovani svych vyrobku vyhrazije pravo modifikovat kdykoli a bez prerchoiho upozerneni udaje uvedene v teto Dokumentaci. Tato dokumentace ma pouze informativni character a nesmi byt pouzita jako smlouva ve vztahu k tretim osobam.
POPISSYMBOLU
