MANUAL DE UTILIZARE 24 AF Baxi

In efortul de a-isi imbunatati mereu produsele, iisi rezerva dreptul de a modifica datele continute in acest document in orice moment si fara preaviz. Aceste instruciuni au doar scopul sa furnizeze clientilor informatii privitoare la produs si in nici un caz nu pot fi considerate ca un contract cu terte parti.

SEMNICATIA SIMBOLURILOR

ATENTIE

Risc de deteriorare sau de fonctionare defectuoasa a aparatului. Fiti atenti la averitzarile de pericol privitoare la eventualele daune care pot fi cauzate personelor.

PERICOL DE ELECTROCUTARE

Partielectric afloatusbensiune,pericol de socelectric.

INFORMATII IMPORTANTE

Informati care trebuie citite cu multa atentie, in vederea asigurari uneiexploatari corecte a centralei termice.

1. INTRODUCERE

Centrala poate controla independen pana la trei ciruite de ncalzire,prn utilizarea unor accesorii externe, cum ar fi unitatile de ambient, dispositivele de control de la distanata si modulele externe. In plus, electronica acestei centrale include o ampla gamale de functici care permit personalizarea si controul diferitor tipuri de instalati. Pentru o functionare corecta a systemului, este indispensabilit ca ficarui accesioru utilized sa-i fie asociat un numar (de la 1 la 3), astfel incat placac electronica a centralei sa il poata recunoaste.

2.DESCRIEREACCESORIULUI

Prin intermediul acestui accesoriu aparatul este in stare sa controze

• circuite de incalzire cu temperaturi diferire;
• instalatia solară;
• alte aplicati specifici (piscină, pompă de circulatie a circuitului de apă calda menajera, etc.).

Acest accesoriu este in stare sa controze direct componentele circuitului (pompa, sonda de temperatura, vana de amestec, etc.), pana la cel mult 3 iesiri releu independente, 2 sono de temperatura si 1 intrare de comanda. Se pot utiliza unele functii predefinite care faciliteazá configurarea instalatiei.

Pentru schimbarea parametril si realizarea conexiunilor la plac de borne, a se face referire la manualul de instrutiuni al centralei termice.

La realizarea configurarilor descrie este indispensablea utilizesa dispositivului de contro de la distanţa pentru setarea parametrilor.

Verificati ca modelul centralei sa permita conectarea acestui accesoriu.

3. MONTAREA IN CUTIA PANOULUI DE COMANDA AL CENTRALEI

Indepartati capacul A de pe panou B. Ridicatu uor panoul B s lega cblul flat intre conectorul X50 al accessoriui AGU 2.550 si conectorul X41 al placii electronice a centralei, trecandu-l prin gaura anume de pe panou B. Repuneti la loc panou B si introduceti accesoril AGU 2.550. Realizati conexiunile eletrice necesare instalari s fixati noul capac C prezent in ambalaj.

4. CONEXIUNILE ELECTRICE ALE ACCESORIULUI AGU 2.550

LEGENDÁ CONEXIUNI
X50	Conector pentru realizarea legături, prin cablu flat,+dentre placă electronică a centralei și accesoriul AGU 2.550
X1 (L-N)	Conexiune la placă de borne a centralei pentru alimentarea cu energia electrică
X1 (QX21-N)	Ieșire releu 230 V programabilităX1 (QX22-N)
X1 (QX23-N)
X2 (H2-M)	Intrare digitală 12 V - DC Sau analogică 0 -10 V DC programabilită
X2 (BX21-M)	Intrare sondă NTC 10K / Pt1000 programabilită
X2 (BX22-M)
X2 (U+) Ieșire 12	V DC

Placa de borne M1 se afla sub inalta tensiune. Inainte de a incepe realizarea conexiunilor, asigurati-va c a fost oprita alimentarea aparatului cu energia electrica.

Dacaparutle cctat la o instalate de incalzire prin pardoseala, se va prevedea, prin grija instalatorului, un termostat de protectie care sa asigure protejarea instalataei impotrivsupratemperaturil.

Verificati ca curentul nominal total absorbit de accesoriile conectate la AGU 2.550 sa fie mai mic de 0,5 A. In cazul in care este mai mare, interpuneti intre AGU 2.550 si accesoriu (de ex., pompà) un releu.

CONFIGURARE GENERALÁ

Configurati accesorii AGU 2.550, folosind comutatorul aratat in figura, ca modul (1) (setarea este serigrafiata pe corpul accesoriului). In cazul in care se folosesc accessori suplementare, configurati-le ca module (2) si (3).

4.1 CONECTAREA ACCESORIILOR EXTERNE

Pentru a realiza legatura electrica dentre accesoriul AGU 2.550 si accesoriile externe procedati conform indicatilor de mai jos (utilizati cabluri de tip "HAR H05 VV-F" cu sectiunea de 1mm^2

CIRCUIT DE AMESTEC (vezi schem de la cap. 4.1)

• Conectati pompa zonei de amestec la conectorul QX23 al AGU 2.550.
• Conectati sonda de tur a cascadei la conectorul BX21 al AGU 2.550 (QAD36 disponibil ca accesoriu).
• Conectati vana de amestec la conectorul QX22-QX21
• Conectati termostatul de ambient la conectorul H2 al AGU 2.550.

INSTALATIE SOLARÄ DE PREPARARE A APEI CALDE MENAJERE (vezi schema de la cap. 4.2)

• Conectati pompa instalatiei solare la conectorul QX23 al AGU 2.550
• Conectati sonda boilerului instalatiei solare la conectorul BX22 al AGU 2.550.
• Conectati sonda panourilor solare la conectorul BX21 al AGU 2.550.

4.1.1 CIRCUIT DE AMESTEC

A SONYDA DE TUR QAD36

B VANÀ DE AMESTEC

C PÔMPÀ ZONÀ DE AMESTEC

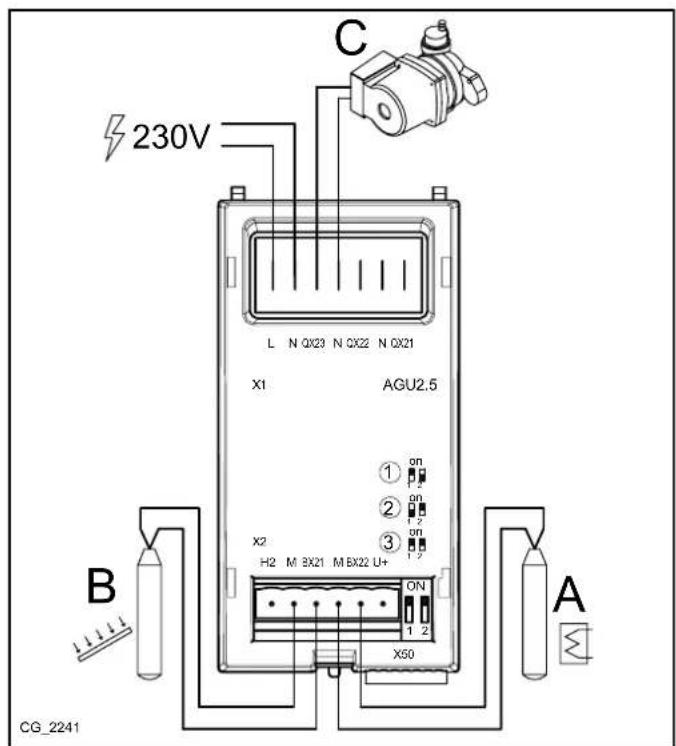

4.1.2 INSTALLATIE SOLARÄ DE PREPARARE A APEI CALDE MENAJERE

A SONDÁ BOILER (DISPONIBIL CA ACCESORIU)

B SONDÁ PANOURI (DISPONIBIL CA ACCESORIU)

C POMPÁ CIRCUIT SOLAR

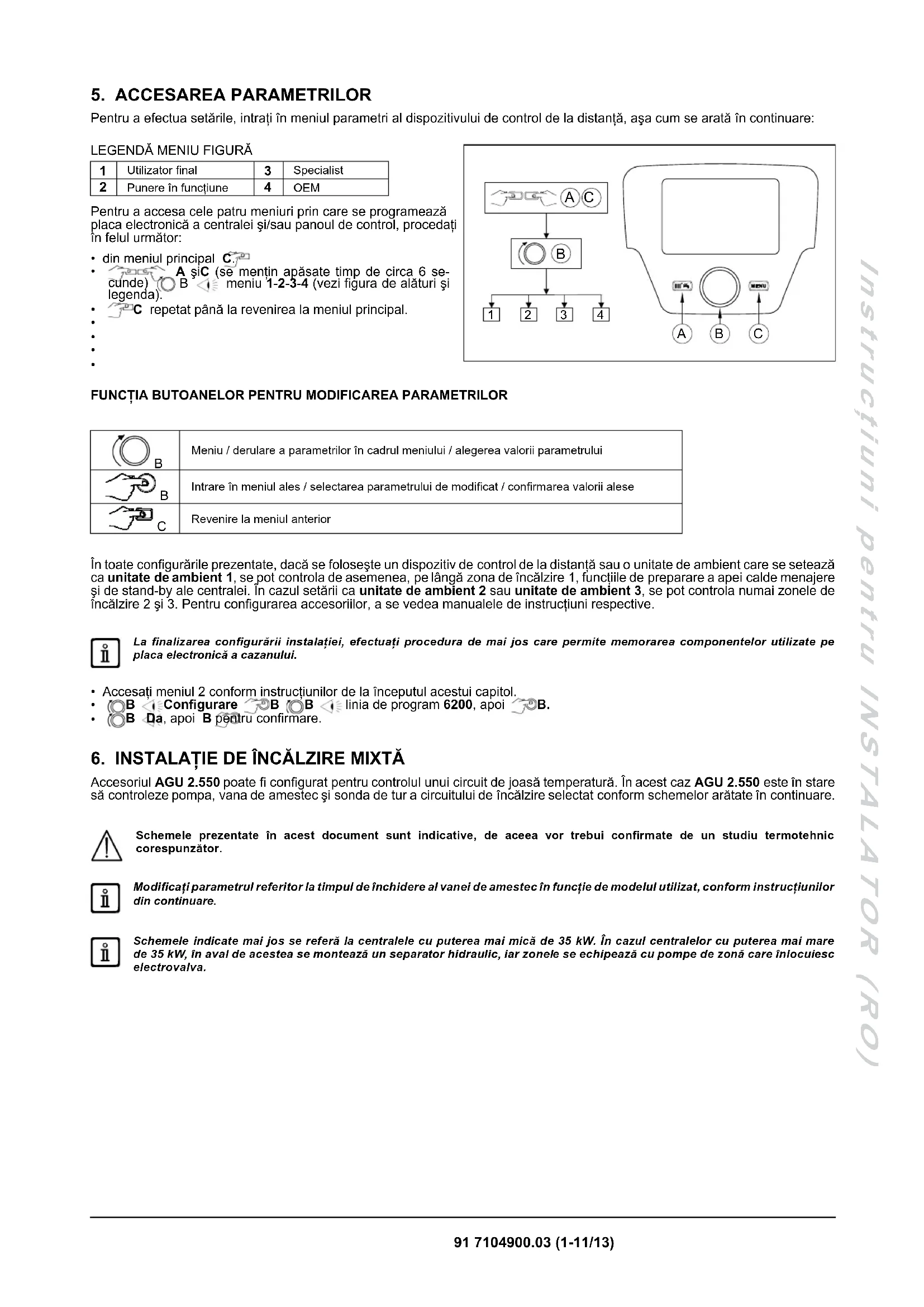

5. ACCESAREA PARAMETRILOR

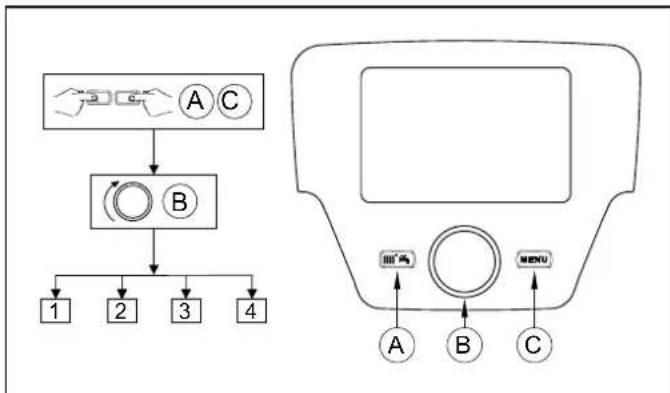

Pentru a efectua setarile, intrati in meniul parametri al dispositivului de control de la distanla, asa cum se arata in continuare:

Pentru a accesa cele patru meniuri prin care se programează placá electronică a centralei Şi/sau panoul de control, procedati in felul următor:

· din meniul principal C.

A siC (se mentin apasate timp de circa 6 sec- cunde) B meniu 1-2-3-4 (vezi figura de alaturi si legenda).

C repetat pană la revenirea la meniul principal.

FUNCTIA BUTOANELOR PENTRU MODIFICAREA PARAMETRILOR

B	Meniu / derulare a parametrilor in cadrul meniului / alegerea valori parametrului
B	Intrare in meniul ales / selectarea parametrului de modificat / confirmarea valori alese
C	Revenire la meniul anterior

In toate configurarile prezentate, dacse foloseste un dispositiv de control de la distanca sau o unitate de ambient care se seteazca ca unitate de ambient 1, se pot controla de asemenea, pe langza zona de incalzire 1, functiile de preparare a apei calde menajere si de stand-by ale centralei. In cazul setari ca unitate de ambient 2 sau unitate de ambient 3, se pot controla numai zonele de incalzire 2 sI 3. Pentru configurarea accesorilor, a se vedea manualele de instrutiuni respective.

La finalizarea configurarii instalatiei, efectuati procedura de mai jos care permite memorare componentelor utilize pe placac electronica a cazanului.

• Accesati meniul 2 conform instructiunilor de la inceputul acestui capitol.
  B Configurare B B linia de program 6200, apoi B.
  B Da, apoi B pentru confirmare.

6. INSTALLATIE DE lncALZIRE MIXTA

Accesoril AGU 2.550 poate fi configurat pentru controlul unui circuit de joasa temperatura. In acest caz AGU 2.550 este in stare sa controleze pompa, vana de amestec si sonda de tur a circuitului de incalzire selectat conform schemelor aratae in continuare.

Scheme prezentate in acest document sunt indicative, de aceea vor trebui confirmate de un studiu termotehnicorespunzator.

Modificati parametrul referitor la timpul de inchidere al vanei de amestec in functie de modelul Utilizat, conform instruciunilor din continuare.

Scheme indicate mai jos se refera la centralele cu puterea mai mica de 35kW In cazul centraleor cu puterea mai mare de 35kW, in aval de acestea se monteazun separator hidraulic, jar zonele se echipeazcu pompe de zona care inflocuies electrovalva.

6.1 SCHEMA 1

Zona de joasa temperatura cu unitate de ambient - circuit de incalzire (1)
Zona de inaltata temperatura cu termostat de ambient - circuit de incalzire (2)

1 Sondă externă - placă de borne M2 (4-5) a centralei
2	Vană de amestec zoneă de joasă temperatură (QX21-N-QX22)
3 Pompă circuit de joasă temperatură (QX23-N)
4 Sondă circuit de joasă temperatură (BX21-M)
5	Termostat de siguranta (12V) circuit de joasă temperatură (H2-M)
6 Unitate de ambient - placă de borne M2 (1-2-3) a centralei
7 Electrovalvă sau pompă de zoneă de inaltă temperatură, alimentata din exterior
8 Termostat de ambient zoneă de inaltă temperatură (pentru conectare, vezi capitolul 8.1)

Conectati termostatul de siguranta, care protejeaz circuitul de joasa temperatura, la intrarea H2 (H2-M) a accessoriului AGU 2.550. Utilizand dispositivul de control de la distanţa intraţi in meniul 2, conform indicatezilor de la capitolul 5, si efectuţi următoarele setari:

MENIU	LINIE DE PROGRAM	PARAMETRU	VALOARE DE SETAT	DESCRIERE
CONFIGURARE	5715 Circuit de ℌncãlzire 2 On Activare circuit de ℌncãlzire 2
	5977 Functie input H5		Termostat amb. CR2	Activare termostat pentru circuitul 2 (plaça de borne M1 (1-2) laplaça electronică)
	6020 Functie modul de extensie 1		Circuit de ℌncãlzire 1	Activare zoneă de joasă temperatură
	6046 Functie intrare H2 a modulului 1 Term. sig.		CI	Intrare H2 activă ca proteție a zonei de joasă temperatură
CIRCUIT DE ℌNCÁLZIRE 1	742	Setpoint tur cu termostat de ambient	---	Activare a temperaturii de tur modulante (zona de joasă temperatură)
	834	Temp cursă actuator	Default 180 s	Timp de ℌinchidere a vanei de amestec

Unitatea de ambient est in stare sa controze direct zona de joasa temperatura in functie de temperatura care se doeste a se avea in incapere. Daca, atunci cand rotiti butonul rotativ B, pe display este afisata temperatura din turul centralei si nu cea a ambientului, inseamna cã parametrul 742 nu a fost setat corect.

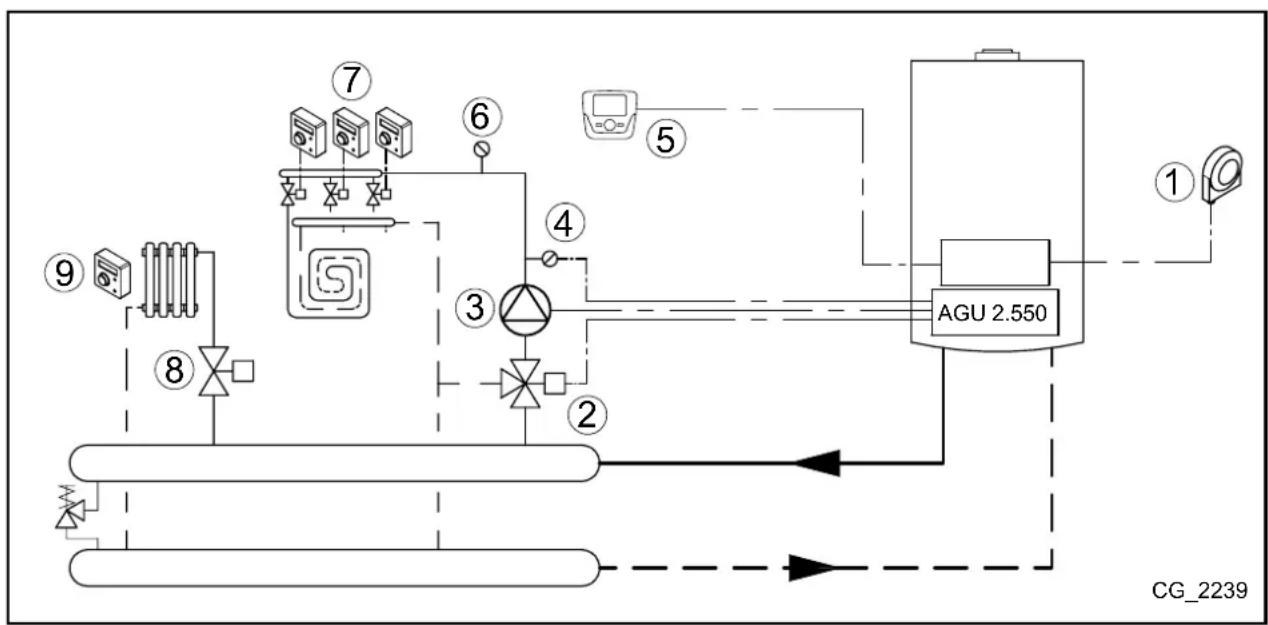

6.2 SCHEMA 2

Mai multe zone de joasa temperatura cu termostat de ambient si unitate de ambient comuna - circuit de incalzire (1) Zona de inaltata temperatura cu termostat de ambient - circuit de incalzire (2)

1 Sondă externă - placă de borne M2 (4-5) a centralei
2	Vană de amestec zoneă de joasă temperatură (QX21-N-QX22)
3 Pompă circuit de joasă temperatură (QX23-N)
4 Sondă circuit de joasă temperatură (BX21-M)
5 Unitate de ambient - placă de borne M2 (1-2-3) a centralei
6	Termostat de siguranta circuit de joasă temperatură (a se lega în serie cu electrovalvele, vezi cap. 8.4)
7 Intrare termostat de ambient (12V) zoneă de joasă temperatură (H2-M)
8 Electrovalvă sau pompă de zoneă de înaltă temperatură, alimentatață din exterior
9 Termostat de ambient zoneă de înaltă temperatură (pentru conectare, vezi capitolul 8.1)

Utilizand dispositivul de control de la distanţa intrati din meniul 2, conform indicatorla de la capitul 5, si efectuata urmatoarele setari:

MENIU	LINIE DE PROGRAM	PARAMETRU VALOARE	DE SETAT DESCRIERE
CONFIGURARE	5715 Circuit de incâlzire 2 On Activare circuit		de incâlzire 2
	5977 Function input H5		Termostat amb. CR2	Activare termostat pentru circuitul 2 (plaça de borne M1 (1-2) la centralã)
	6020 Function modul de extensie 1		Circuit de incâlzire 1	Activare zoneã de joasã temperaturã
	6046	Funcție intrare H2 a modulului 1	Termostat de ambient CR1	Intrare H2 activă ca termostat de ambient al zonei de joasã temperaturã
CIRCUIT DE INCÁLZIRE 1	710 Temperaturã comfort 35°C			Setpoint al incâperii care urmeazã sã fie incâlzità (zone de joasã temperaturã)
CIRCUIT DE INCÁLZIRE 1	834	Tempursã actuator	Default 180 s	Timp de inchinidere a vanei de amestec

Setarea temperaturi confont la valoarea maxima (35^) garanteaz o functionare corecta a zonelor de joasa temperatura. In.
acent fel, unitatea de ambient nu blocheaz cererea de caldur a diverselor termostale care controeaz subzonele respective.

In acest caz, unitatea de ambient are functia de control al instalatiei de joasa temperatura, dar nu poate fi utilizata pentru controlul temperaturii dintr-o anumita incapere. La rotirea butonului rotativ B pe display se afiseaz temperaturea de tur a centralei. Circuitul de incalzire functioneaza cu temperatura de tur fixa.

Legati un termostat de protecie a zonei de joasa temperatura in series la alimentarea electrovallor de zona, astfel incat circuitul sa poata fi Inches complet in caz de anomalie.

6.3 SCHEMA 3

Zone de joasa temperatura - circuit de incalzire (1) si de inalta temperatura - circuit de incalzire (2) cu termostat de ambient

1 Sondă externă - placă de borne M2 (4-5) a centralei
2	Vană de amestec zoneă de joasă temperatură (QX21-N-QX22)
3 Pompă circuit de joasă temperatură (QX23-N)
4 Sondă circuit de joasă temperatură (BX21-M)
5	Termostat de siguranta circuit de joasă temperatură (a se lega în series cu electrovalvele, vezi cap. 8.3)
6 Inrare termostat de ambient (12V) zoneă de joasă temperatură (H2-M)
7 Electrovalvă sau pompă de zoneă de înaltă temperatură, alimentatață din exterior
8 Termostat de ambient zoneă de înaltă temperatură (pentru conectare, vezi capitului 8.1)

Utilizand dispositivul de control de la distanţă intrați din meniu 2, conform indicatorla de la capitul 5,și efectuata urmatoarele setari:

MENIU	LINIE DE PROGRAM	PARAMETRU	VALOARE DE SETAT	DESCRIERE
CONFIGURARE	5715 Circuit de ↑ncãzire 2 On Activare circuit de ↑ncãzire 2
	5977 Funcție input H5		Termostat amb. CR2	Activare termostat pentru circuitul 2 (plaça de borne M1 (1-2) la centralã)
	6020 Funcție modul de extensie 1		Circuit de ↑ncãzire 1	Activare zonaã de joasã temperaturã
	6046 Funcție intrare H2 a modulului 1		Termostat de ambient CR1	Intrare H2 activă ca termostat de ambient al zonei de joasã temperaturã
CIRCUIT DE ↑NCÂLZIRE 1	834	Temp cursã actuator	Default 180 s	Timp de ∈rchidere a vanei de amestec

Se recomanda sα legati un termostat de protecţie a zonei de joasă temperatura in series la pompa 3.

7. INSTALLATIE DE INCALZIRE CU MAI MULTZE ZONE

In cazul in care nu este necessar controlul unor instalati de amestec, accesoriul AGU 2.550 poate fi folosit pentru controlul pompelor/electrovalvelor de zona, dupa cum se arata in continuare.

Scheme prezentate in aesit document sunt indicative, de aceea vor trebui confirmate de un studiu termotehnic corespunzator.

7.1 SCHEMA 4

Doua zone cu unitate de ambient - circuite de incalzire (1 s i 2) si o zona cu termostat de ambient - circuit de incalzire (3).

1	Sondă externă placă de borne M2 (4-5) a centralei	5	Unitate de ambient circuit 2 placă de borne M2 (1-2-3) a centralei
2	Electrovalvă pau pompă de zonea circuit 1 (QX21-N)*	6	Electrovalvă pau pompă de zonea circuit 3, alimentată din exterior
3	Unitate de ambient circuit 1 placă de borne M2 (1-2-3) a centralei	7	Termostat de ambient circuit 3 (pentru conectare, vezi capitolul 8.1)
4	Electrovalvă pau pompă de zonea circuit 2 (QX22-N)*

*Accesorii AGU 2.550 nu este in stare să controze direct o electrovalva cu 3 fire. Pentru acest scop este necessar un releu cu contact de schimb.

Unităile de ambient pot sa controze direct zonele respective in functie de temperatura care se doresțe a se avea in incâpere. Utilizand dispositivul de control de la distanța intrati din meniul 2, conform indicatorla de la capitul 5, si efectuți următoarele setârî:

MENIU	LINIE DE PROGRAM	PARAMETRU	VALOARE DE SETAT	DESCRIERE
CONFIGURE	5715	Circuit de ℘ncãzire 2	On	Activare circuit de ℘ncãzire 2
	5721	Circuit de ℘ncãzire 3	On	Activare circuit de ℘ncãzire 3
	5977	Funcție input H5	Termostat de ambient CR3	Activare termostat pentru circuitul 3 (placa de borne M1 (1-2) la plac electrònicà)
	6020	Funcție modul de extensie 1	Multifunctional	-
	6030	lesire releu QX21 al modulului 1	Pompă circuit de ℘ncãzire Q2	Control pompă/electrovalvă a circuitului 1
	6031	lesire releu QX22 al modulului 1	Pompă CR2 Q6	Control pompă/electrovalvă a circuitului 2
CIRCUIT DE ℘NCÄLZIRE 1	742	Setpoint tur cu termostat de ambient	---	Activare a temperaturii de tur modulante (circuit de ℘ncãzire 1)
CIRCUIT DE ℘NCÄLZIRE 2	1042	Setpoint tur cu termostat de ambient	---	Activare a temperaturii de tur modulante (circuit de ℘ncãzire 2)

Unitățile de ambient sunt in stare să controze direct zonele respective în functie de temperatura care se dorente a se avea în incâpere. Dacă, atunci cand rotiti butonul rotativ B, pe display se afisează temperatura de tur a centraleiși nu cea a ambientului, inseamnă că parametrii 742și 1042 nu au fost setati corect.

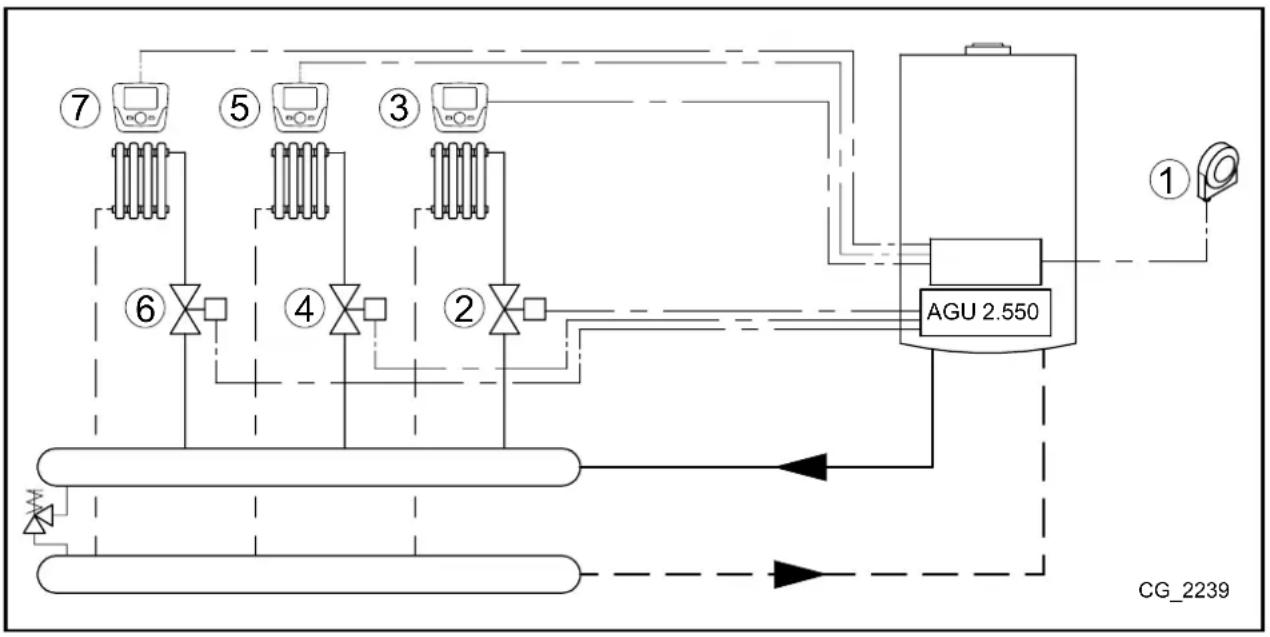

7.2 SCHEMA 5

Trei zone cu unitate de ambient (circuite de incalzire 1,2 s3)

1	Sondă externă - placă de borne M2 (4-5) a centralei	5	Unitate de ambient circuit 2 - placă de borne M2 (1-2-3) a centralei
2	Electrovalvă sau pompă de zonea circuit 1 (QX21-N)*	6	Electrovalvă sau pompă de zonea circuit 3 (QX23-N)*
3	Unitate de ambient circuit 1 - placă de borne M2 (1-2-3) a centralei	7	Unitate de ambient circuit 3 - placă de borne M2 (1-2-3) a centralei
4	Electrovalvă sau pompă de zonea circuit 2 (QX22-N)*

* Accesoriu AGU 2.550 nu este in stare să controze direct o electrovalva cu 3 fire. Pentru acest scop este necessar un releu cu contact de schimb.

MENIU	LINIE DE PROGRAM	PARAMETRU VALOARE DE	SETAT DESCRIERE
CONFIGURARE	5715	Circuit de ℃ncãlzire 2	On	Activare circuit de ℃ncãlzire 2
	5721	Circuit de ℃ncãlzire 3	On	Activare circuit de ℃ncãlzire 3
	5977	Funcție input H5	Nici una	Deactivare a termostatului la placă de borne M1 (1-2), la centrală
	6020	Funcție modul de extensie 1	Multifunctional	-
	6030	leșire releu QX21 al modulului 1	Pompă circ. ℃ncãlz. Q2	Control pompă/electrovalvă a circuitului 1
	6031	leșire releu QX22 al modulului 1	Pompă CR2 Q6	Control pompă/electrovalvă a circuitului 2
	6032	leșire releu QX23 al modulului 1	Pompă CR2 Q20	Control pompă/electrovalvă a circuitului 3
CIRCUIT DE ℃NCÄLZIRE 1	742	Setpoint tur cu termostat de ambient	---	Activare a temperaturi de tur modulante (circuit de ℃ncãlzire 1)
CIRCUIT DE ℃NCÄLZIRE 2	1042	Setpoint tur cu termostat de ambient	---	Activare a temperaturi de tur modulante (circuit de ℃ncãlzire 2)
CIRCUIT DE ℃NCÄLZIRE 3	1342	Setpoint tur cu termostat de ambient	---	Activare a temperaturi de tur modulante (circuit de ℃ncãlzire 3)

Unităile de ambient sunt in stare sa controze direct zonele respective in functie de temperatura care se dorente a se avea in incâpere. Dacă, atunci cand rotiti butonul rotativ B, pe display se afisează temperatura de tur a centraleiși nu cea a ambientului, inseamna ca parametrii 742și 1042 nu au fost setati corect.

8. CONECTAREA TERMOSTATULUI DE AMBIENT

Temperatura de lucru este egal a pentru toate circuitele.

Releele pot fi inlocuite cu valve dotate cu microintrerupatoare de sfarsit de cursa si viceversa.

8.1 CAZUL 1 - Conectarea unui singur termostat de ambient intr-o zona de inalta temperatura

Conectati termostatul de ambient la reteaua electrica externa (230V) care va alimenta valva de zona (sau pompa) si bobina releului; conectati contactul releului la placar de borne M1 (1-2) a centralei.

8.2 CAZUL 2 - Conectarea termostatelor de ambient pentru o instalatie cu mai multe zone de inalta temperatura

Conectati termostatele de ambient in paralle la reteaua electrica externa (230V) care va alimenta valvele de zona (sau pompele) si bobinele releului; conectati contactele releelor la placacde borne M1 (1-2) a centralei.

8.3 CAZUL 3 - Conectarea termostatelor de ambient pentru o instalatie cu mai multe zone de joasa temperatura

Conectati termostale de ambient in parallela reteaua electrica externa (230V) care va alimenta valvele de zona (sau pompele) si bobina releului; conectati contactul releului la bornele H2-M ale AGU 2.550.

Legati un termostat de protectie a zonei de joasa temperatura in series la alimentarea electrovallor de zona, astfel incat circuitul sa poata fi inchis complet in caz de anomalie.

8.4 CAZUL 4 - Conectarea termostatelor de ambient對於 o instalatie cu mai multe zone de joasa temperatura cu valve de zona dotate cu microintrerupatoare de sfarsit de cursa

Conectati termostale de ambient in parallela la reteaua electrica externa (230V) care va alimenta valva de zona; conectati contactele microintrerupatoarelor in parallela la bornele H2-M ale AGU 2.550.

Legati un termostat de protectie a zonei de joasa temperatura in series la alimentarea electrovallor de zona, astfel incat circuitul sa poata fi inchis complet in caz de anomalie.

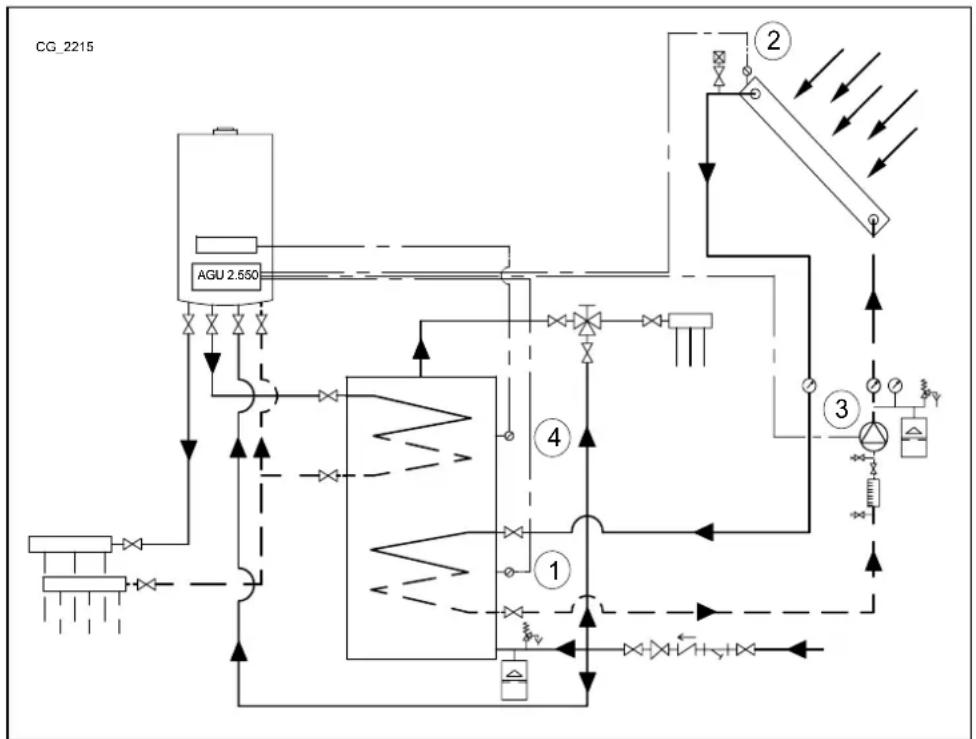

9. INSTALATIA SOLARă DE PREPARARE A APEI CALDE MENAJERE

Cu această configurare accesorul AGU 2.550 este in stare să controze pompa circuitului solar, sonda colectorului si sonda boilerului (referitoare la circuitul solar), conform următoarei scheme:

1	sondă boiler solar B31 (BX22-M)	3	pompă circuit solar Q5 (QX23-N)
2	sondă colector solar B6 (BX21-M)	4	sondă boiler B3 - placă de borne M2 (9-10) a centralei

Scheme prezentate in acest document sunt indicative, de aceea vor trebui confirmate de un studiu termotehnic corespunzator.

Utilizand dispositivul de control de la distanţă intratai n meniul 2, conform indicatorul de la capitulul 5,și efectuata urmatoarele setari:

MENIU	LINIE DE PROGRAM	VALOARE DE SETAT	DESCRIERE
CONFIGURARE	6020	Solar ACM	Activare functie solar

In continuare sunt indicati parametrii utilizabili. In cazul utilizarii panourilor solare cu tuburi vidate, activati functia de protectie specifica (parametrii 3830, 3831):

MENIU	LINIE DE PROGRAM	VALOARE DESCRIERE
CONFIGURARE	3810 Default 8°C	Diferența de temperatură+dentre colectorși boilerul instalataiei solare, pentru activarea pompiei instalataiei solare
	3811 Default 4°C	Diferența de temperatură+dentre colectorși boilerul instalataiei solare, pentru oprirea pompiei instalataiei solare
	3850 Default "----"	Temperatura peste care pompia colectorului Pune apân in circulație (numai dacă temperatura maximă a boilerului nu a fost atinsă)

Accesati meniul 3.
(capitolul 5.2)

SOLAR	3830 Default	"----"	Timpul maxim de blocare a pompei instalataiei solarealand temperatura colectorului atinge valoarea sa maximã (parametrul 3850)în tampul minim de circulație (parametrul 3831)
	3831	Default 30s	Timp minim de circulație asiguratãde pompa colectorului

Cand pe display apare simbolul inseamna cpa pompa instalatiei solare este in functiune pentru a incalzi boilerul.

10. SETAREA PARAMETRILOR

10.1 INSTALLATIA DE INCÁLZIRE

Panou de control			MENIU CIRCUIT DE ÚNCÁLZIRE CR 1, 2, 3		Valoare implicita	Min. Max.
CR1	CR2	CR3
700	1000	1300	Oprit - antiñghéct incapere: centrala porneeste cánd temperatura din Úncapere este < 6°C.Automat: temperatura din Úncaperea care urmeazá sã fie Úncalzità depinde de intervalul orar setat.Redusă: temperatura din Úncaperea care urmeazá sã fie Úncalzită este cea redusă.Confort: temperatura din Úncaperea care urmeazá sã fie Úncalzită este cea confort.	-	Confort	-	-
710	1010	1310	Temperaturã comfort Úncapere	°C	20	Redusã	Comfort maxim
712	1012	1312	Temperaturã redusã Úncapere	°C	16	Antiñghéct	Comfort
714	1014	1314	Temperaturã antiñghéct Úncapere	°C	6	4	Redusã
720	1020	1320	Selectare a curbei climatice pentru sonda externă	-	1,5	0,1	4
730	1030	1330	În prezența sondei externe, cánd centrala functionează în modul Automat, Úncalzirea este controlata automat (ON-OFF),În functie de temperatura (externă) setata.	°C	---	8	30
740	1040	1340	Valoare minimã de tur (de ex., cu functia tur modulantã activã)	°C	25	8	Setpoint maxim
741	1041	1341	Valoare maximã de tur (de ex., cu functia tur modulantã activã)	°C	80	Setpoint minim	95
742	1042	1342	Temperaturã de tur În prezența unității de ambient (- = activare temperatura) tur modulantã)	°C	80	Setpoint minim	Setpoint maxim
750	1050	1350	Importanta temperaturii din Úncapere fatã de cea externã și viceversa (funçtie Influentã ambient): --- %: climatică pură 1..99 %: climatică cu compensare ambient 100 %: ambient purã	% 50	1	100
760	1060	1360	Diferential opire centralã În functie de temperatura doritaÎn Úncapere	°C	0,5	0,5	4
809	1109	1409	Pompa centralei și pompa circuitului rămân active 24h.	-	nu	-	-
834	1134	1434	Timp de Închidere a vanei de amestec pentru circuitul del joasã temperaturã	s	180	30	873
850	1150	1450	Se recomanda Utilizarea functiei 'Manual'	-	off
851	1151	1451	Temperatura de tur la care se efectueazã functia de uscare a szapei	°C	25	0	95
855	1155	1455	Temperatura de tur curentã a functiei de uscare a szapei	°C	-	-	-
856	1156	1456	Ziuia sâptămâni iÎn care se activeazã functia de uscare a szapei	-	-	-	-

Panou de control	MENIU CIRCUIT DE APÁ CALDA MENAJERÄ		Valoare implicità Min. Max.
1600	Tip de functõesAreff = setpoint égal cu setpoint-ul antînghe!On = setpoint nominaleco = preincâziredezactivata	-	on --
1610 Setpoint	nominal circuit ACM °C 60 35 60
1612 Setpoint	circuit ACM redus °C 35 8 60
1620	Activare a programãrii orare	-	24ore/zi	-	-
1640	Tip de functõesa functiei antilegionella:OffPeriodicZi fixã a sãptãmãnii	-	off --
1641 Zile întró	o pornire a functiei antilegionellași alta (1...7)	-	7	-	-
1642 Ziua de	pornire a functiei antilegionella(lunl...dumlnică)	-	Luni	-	-
1644	Ora la care pônțește functția antilegionella	-	------	-	-
1660	Mod de utilizesa a pompei de circulație pe circuitul ACM	-	Acord ACM	-	-
1663	Temperatura la care pompa de circulație a circuitului ACM se oprește	°C	45	8	60

10.3 PARAMETRI

Panou de control	MENIU DE CONFIGURARE	Valoare implicità
5710	Activare circuit deanchise 1	on
5721	Activare circuit deanchise 3	off
5730	Setare a sondei circuitului de apà caldă menajeră în functie de tipul centralei (cu boiler de acumulare sau cu producere instantanee de ACM)
5731	Tip de actuator pentru controul priorității circuitului de apà caldă menajeră	Vană deviatoare
5970	Senzor de prioritate apà caldă menajeră (pentru centralele cu producere instantanee de ACM)	-
5971	Pozitție a contactului de repaus	-
5973	Parametri pentru determinarea debitului de apà la prelevarea apei pentru circuitul ACM	-
5974		-
5975		-
5976		-
5977	Intrare pentru termostatul de ambient al uniuia+dentre circuitele deanchise 1	Termostat de ambient zona 1
5978		-
6020	Multifunctional: intrarile și iesirile se pot configura manual Circuit deanchise 1, 2 sai 3: controlează o zoneă de amestec (1, 2 sai 3 - capitolul 6) Contr. temp. retur: neutilizat	-
6021		-
6022	Solar ACM: controlează o instalatașe solară cu 2 suntce și pompă (capitolul 8) Contr.prim/pompăsist.: neutilizat	-
6024	Libere	-
6026		-
6028		-
6030...6038	Vezi capitolul 10	-
6040...6045	Vezi capitolul 10	-
6046...6068	Vezi capitolul 10	-
6097	Tipul sondei utilizeate pentru colectorul solar	Pt 1000
6200	Memorare a tuturor sondelor conectate la centrală și la accesorii (capitolul 5.2)	-
6212	Informații produçător	-
6213	Informații produçător	-
6215	Informații produçător	-
6217	Informații produçător	-
6230	Informații produçător	-
6231	Informații produçător	-
6704	Activare vizualizare cod intern	da
6705	Cod intern al erori curente	-
6706	Faza în care s-a produs eroarea la arzător	-
6710	Resetare a unei alarme externe (capitolul 10)	nu
6800	Ultima eroare care s-a produs	-
6805	Cod intern al ultimei erori care s-a produs	-
6806	Faza în care s-a produs ultima eroare la arzător	-
de la 6810 la 6996	Istoric al erorilor anterioare	-

11. FUNCII

Pe langa setarile descrie anterior, se pot configura intrarile si iesirile, in functie de necesitatile instalatiei. In examplele care urmeaza s-au luat in considerare ieirea releului QX21 si sonda BX21 a accesorilui, dar acela si lucru este valabil pentru releele QX22, QX23 si sonda BX22. In toate cazurile, este necessar sa seta accesorii cal "Multifunctional".

MENIU	LINIE DE PROGRAM	PARAMETRU	VALOARE DE SETAT	DESCRIERE
CONFIGURARE	6020 Functie modul de extensie 1 Multifunctiional Activare functie solar

11.1 POMPA DE CIRCULATIE A CIRCUITULUI DE APÄ CALDA MENAJERA

In cazul utilizari unui boiler de preparare a apei calde menajere, este posibil controlul pompei de circulaie. Activarea functiei depinde de programarea orar a circuitului de apa calda menajera. In vederea minimizarii pierderilor de circulaie, functia activeazapompa pentru 10 minute, dupa care urmeaz a pauza de 20 minute. Utilizand dispositivul de contro de la distanla intrati in meniu 2, conform indicatior de la capitolul 5:

MENIU	LINIE DE PROGRAM	VALOARE DESCRIERE
CONFIGURARE	6030	Pompă de circulătie Q4	Activare a pompei de circulătie a circuitului ACM (ieșre releu QX21)
	6040 Sondă circ. ACM B39 Activare	a sondei de circulătie a circuitului ACM (sonda BX21)
CIRCUIT ACM	1663	implicită = 45°C	Temperatura ACM sub care pompă este activă (setpoint circulăție)

11.2 INSTALLATIA SOLARÄ PENTRU PISCINA

Incalzirea piscinei prin intermediul panourilor solare se poate realiza in felul urmator:

1	Sondă boiler solar B31 (BX22-M)	5	Pompă piscină (QX21-N)
2	Sondă colector solar B6 (BX21-M)	6	Sondă de return违法违规 piscină – placă de borne M2 a centralei
3	Pompă circuit solar Q5 (QX23-N)	7	Piscină
4	Sondă boiler B3 - placă de borne M2 (9-10) a centralei

Scheme prezentate in aesit document sunt indicative, de aceea vor trebui confirmate de un studiu termotehnic corespunzator.

Effectuati configurarea conform indicator de la capitul 8. Accumul est configurat pourutilizea panourilor solare la prepararea apei calde menajere. Utilizand dispositivul de control de la distanita intra in meniul 2, conform indicatior de la capitul 5:

MENIUL LINIE DE PROGRAM VALOARE DESCRIERE
CONFIGURARE	5931 Sondă piscină B13 Activare a sondei piscine (Intrare sondă BX2)
	6030	Elem. ctrl solar piscină K18	Activare a pompei pentru incidța piscinei (leșire releu QX21)
CIRCUIT ACM	6046 Consens solar piscină		Activare pentru incidța piscinei (de exemplu, prin plutitor sau comandă manuală)

Utilizarea contactului H2 este importante, intrucat asigura functiOnarea corecta a systemului facdand posibil schimbul de caldurcu piscina numai dacă aceasta din urma o permite. Asigurat-va ca piscina este plina cu apă si in bună stare de functiOnare.

11.3 CERERE DE CALDURA GENERICA

Cererea de caldur a generica est o cerere de caldur a care nu provine de la unul dintre cele trei circuite de incalzire disponibile, nici de la circuitul de apa menajera. Aceast cerere est numita cerere consumator si este necasar a pertru furnizarea caldurii catre unitati externe, de exemplu in cazul necessitate di a incalzi apa dintr-o piscina.

Pentru a activa această functie, efectuati configurarearata mai jos. Utilizand dispositivul de control de la distanță intrati n meniul 2, conform indicatilor de la capitolul 5:

MENIU	LINIE DE PROGRAM	PARAMETRU	VALOARE	DESCRIERE
CONFIGURARE	6030	Ieşire releu QX21 modul 1	Pompă circuit consumator CR1 Q5	Activare a pompei în baza solicitarii externe 1
	6046	Functie H2 modul 1	Cerere consumator CR1	Contact pentru solicitarea externă 1
CONSUMATOR CR1	1859	Setpoint temperatură de tură circuitului de înçălzire consumator 1	Valoare implicță = 70°C	Temperatura din turul de înçălzire pentru solicitarea externă 1

In cazul in care cererea consumatorului este furnizata printr-un semnal anologic 0-10 V, setati parametrul 6046 ca "Cerere consumator CR1 10V". Setati de asemenea caracteristica semnalului folosind parametrii respectivi.

6049

Valoare tens. 1 H2 modul 1

6050

Valoare 1 H2 modul 1

6051

Valoare tens. 2 H2 modul 1

6052

Valoare 2 H2 modul 1

11.4 ALTE CONFIGURÄR

In continuare sunt prezentate rezumativ alto configurar.

Releu QX21

lesire alarmã K10	Alarmã (de ex., bloc)
Pompãsystem Q14	Pompã activã la ficare cerere de Úncãlzire sau cerere externã
Programare orarã aux. K13	Contact comandat de “programarea orarã aux.”
Cerere de rãcire K28	Cerere de rãcire de la circuitul de rãcire 1
Umplere apã K34	Valvã de umplere automatã a centralei
Opriere ventilator K38	Control al ventilatorului extern

Sonda BX21

Senzor buffer B4	Sondă boiler pentru incidțe (in partea superioară)
Senzor buffer B41	Sondă boiler pentru incidțe (in partea inferioară)
Sondă buffer B42	A treia sonda a Boilerului de incidțe (la miłocul boilerului)

Intrare H2

Semnal de eroare/alarmă	Semnal de eroare extern
Fluxostat centrală	Control fluxostat al centralei (se utilizează numai în cazul în care nu este deja prezent pe centrală)
Termostat centrală	Control termostat al centralei (se utilizează numai în cazul în care nu este deja prezent pe centrală)
Cerere consumator CR1 10V	Cerere externă 1 cu semnal 0-10V (*)
Măsurare presiune 10V	Măsurare a presiunii cu semnal 0-10V (*)
Ieșire preselectă 10V	Reglare a puteriți centralei în functie de semnalul 0-10V (*)

• Pouru a putea utilise functiile este necessar sa seta'i caracteistica semnalului anlogic folosind urmatorii parametri prezeni in meniul Configurare al dispositivului de contro de la distanfa:

6049

Valoare tens. 1 H2 modul 1

6050

Valoare 1 H2 modul 1

6051

Valoare tens. 2 H2 modul 1

6052

Valoare 2 H2 modul 1

12. LISTÄ ANOMALII

E	Anomalie Descriere a anomaliei
10 Senzor sondă externă	Circuit de Úncâlzire activat fãră nici o comanda (termostat, unitate de ambient sau unitate externă) sau sondă externă defectă
84	BSB, conflict de adrese 2 sau mai multe unități de ambient configurate pentru același circuit de Úncâlzire
98 Modul supplementar 1 Accesorii	AGU 2.550 nedetectat sau nerecunoscut
99 Modul supplementar 2 Accesorii	AGU 2.550 nedetectat sau nerecunoscut
373 Modul supplementar 3 Accesorii	AGU 2.550 nedetectat sau nerecunoscut
30 Sondă de tur 1 Sondă a circuitulului de amestec 1 nedetectata
32 Sondă de tur 2 Sondă a circuitulului de amestec 2 nedetectata
260 Sondă de tur 3 Sondă a circuitulului de amestec 3 nedetectata
335 BX21 lipsă funție Sondă BX21 neconfigurată
336 BX22 lipsă funție Sondă BX22 neconfigurată
324 BX aceiași senzori Două sau mai multe sonde configurate pentru aceeași functție
52 Sondă ACM 2 Sondă circuit de apă caldă menajeră solar nedetectata
73 Sondă colector 1 Sondă colector solar nedetectata
57 Sondă circulație ACM Sondă de circulație circuit de apă caldă menajeră nedetectata
243 Sondă piscină Sondă a piscinei nedetectata
25 Sondă centrală pe lemne Sondă a centralei pe biomasa nedetectata
346	Pompă centrală Q10 lipsă Pompă a centralei pe biomasa nedetectata

13. CHARACTERISTIC TEHNICE

Alimentare	Tensiune de alimentare	AC 230 V (±10 %)
	Frecventa de fonctionare	50/60 Hz
	Putere absorbità	4 VA
	Fuzibil de alimentare (alimentareși iesiri)	max. 10 AT
Cablaj	fir rigid sau flexibil (impletit sau cu fișă)	-
	unipolar	0,5...2,5 mm²
	bipolar	0,5...1,5 mm²
Date fonctionale	Clasă software	A
	Mod de operare EN 60 730	1b (operare automată)
Intrari	Intrare digitală H2	-
	tensiune foarte joasă de securitate pentru contact curat	-
	contact de joasă tensiune	-
	tensiune cu contact descis	DC 12 V
	current cu contact Îinchis	DC 3 mA
	Intrare analogica H2	-
	tensiune foarte joasă de proteție	-
	domeniu	DC 0..10 V
	rezistentă internă	>100 kΩ
	Intrare L	AC 230 V (±10%)
	rezistentă internă	>100 kΩ
	Intrare senzori BX21, BX22	NTC 10k
	cabluri de legătură admise (cupru)	-
	secțiune	mm²	0,25	0,5	0,75	1,0	1,5
	lungime maximă	m	20	40	60	80	120
Ieşiri	Releu de ièsire	-
	domeniu current	AC 0,02...2 (2) A
	current dePornire maxim	15 A per ≤1 s
	current maxim (pentru toate releele)	AC 6 A
	domeniu tensiune	AC 24...230 V (pentru contact curat)
Interfăță	BSB	conexiune prin 2 cabluri neinterschimbabile
	lungime unitate de bază - dispositive periferice	max. 150 m
	lungime totală	max. 300 m (capacitate maximă a cablului 60nF)
	secțiune cablu	0,5 mm²
Număr maxim de centrale care pot fi legate în cascadă		16

OBSAH

POPIS SYMBOLU 104

1. Uvod 105
2. POPIS PRISLUSENSTVI 105
3. INSTALACE DO PANELU KOTLE 105
4. ELEKTRICKÁ ZAPOJENI PRÍSLUŠENSTVI AGU 2.550. 106
   4.1 ELEKTRICKA ZAPOJENI EXTERNICH PRVKU PRISLUSENSTVI 107
5. PRISTUP K PARAMETRUM 108
6. SMISENY TOPNY SYSTEM 108
   6.1 SCHEMA 1 109
   6.2 SCHEMA 2 110
   6.3 SCHEMA 3 111
7. ZONOVY SYSTEM VYTAPENI 112
   7.1 SCHEMA 4 112
   7.2 SCHEMA 5 113
8. ELEKTRICKÉ ZAPOJENI PROSTOROVÉHO TERMOSTATU 114
   8.1 PRIPAD - 1 - Zapojeniprostorového termostatu v zone s vysokou teplotou. 114
   8.2 PRIPAD - 2 - Zapojeni prostorovych termostat do systému s vice zonami vysokou teplotou 114
   8.3 PRiPAD - 3 - Zapojeni prostorovych termostat do systemu s vice zonami nizkou teplotou. 114
   8.4 PRIPAD - 4 - Zapojeni prostorovych termostat do systému svice zónami s nizkou teplotou
   s mikrospinači pro zónové ventily. 115
9. SOLARNI SYSTEM TUV 115
10. NASTAVENI PARAMETRU 116
    10.1 SYSTÉM VYTAPENI 116
    10.2 SYSTÉM TUV 117
11. OSTATNI FUNKCE 118
    11.1 RECIRKULAÇNİ CERPADLO TUV 118
    11.2 SOLARNI SYSTÉM PRO BAZÉN 118
    11.3 VSEOBECNY POZADAVEK TEPLA 119
    11.4 DALsIKONFIGURACE 119
12. SEZNAM PORUCH 120
13. TECHNICKÉ UDAJE 120
