1. UVOD

Kotol moze nezavisle riadit' a3Vykurovace okruhy pomocou externych prisluesnstiev (priestorovy Jednotky, dialkovoe ovladania a externé moduly). Elektronika, ktora je sucastou kotla, ponuka siroku skalu funkci pre vlastné nastavenia a riadenie roznych typov systemov. Pre spravne fungovanie systemu je nutné pridelit každému prisluesnstvu cislo (1-3), aby ho doska Rozpoznaia.

2. POPIS PRÍSLUŠENSTVA

Pomocou tohto prisluensstva je zariadenie schopné riadit'

• vykurovacie okruhy s roznou teplotou.
• solarny system.
  Dalsie specificé applikácie (bazén, cirkulacné Čerpadlo TUV, atd).

Toto prisluenstvo je schopne priamo riadit komponenty okruhu (cerpadlo, teplotnu sondu, zmiešavaci ventil atd.) maximálne až 3 nezávislé vystupy relé, 2 teplotné sonya 1 vstup ovládania. Je možné vyuzit predefinované funkcie, ktoré ulahčuju konfiguráciu systému.

Informacie k zmene parametrov a zapojeni du svorkovnice najdete v navode ku kotlu.

Aby bolno me ne ykonat uveden e nakonfigurovanie, je nutne pouzitie Ovladaceho panelu pre nestavenie parametrov.

Skontrolujte, cji ke kotol pripraveny na zapojenie tohto zariadenia.

3. INSTALÁCIA DO PANELU KOTLA

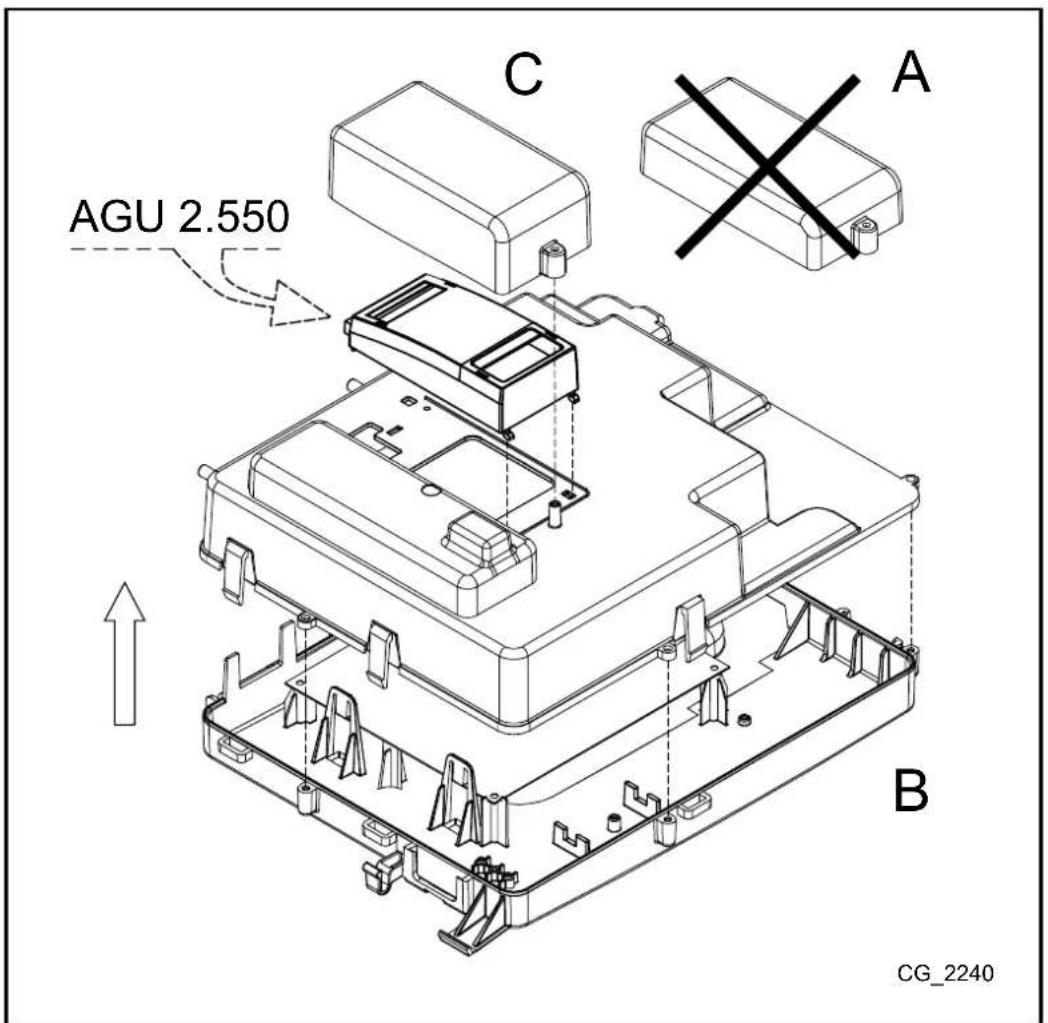

Zlozte kryt A panelu B. Zdvihnite panel B a zapojte plochy kabel medzi konektor X50 prisluosenstvo AGU2.550 a konektor X41 dosky kotla, pretiahnite ho otvorom v paneli B. Vlozte spat panel B a umiestnite tamAGU2.550. Vykonajte nevyhnutne elektrické zapojenia pre instalaciu a pripevnite novy kryt C, ktory je sucastou balenia.

4. ELEKTRICKÉ ZAPOJENIA PRÍSLUŠENSTVA AGU 2.550

LEGENDA ZAPOJENIA KONEKTOROV
X50 Prepojenie elektronickej dosky kotla a príslušenstva AGU 2.550 pomocou plochého kábla
X1 (L-N) Zapojenie na svorkovnicu kotla pre elektrické napájanie
X1 (QX21-N)	Programovatefný vystup relé 230 V X1 (QX22-N)
X1 (QX23-N)
X2(H2-M)	Digitálny vystup 12 V - DC alebo programovatefný analogový vystup 0 -10 V DC
X2 (BX21-M)	Vstup sondy NTC 10K / Pt1000 programovatelný
X2 (BX22-M)
X2 (U+) Vystup 12 V DC

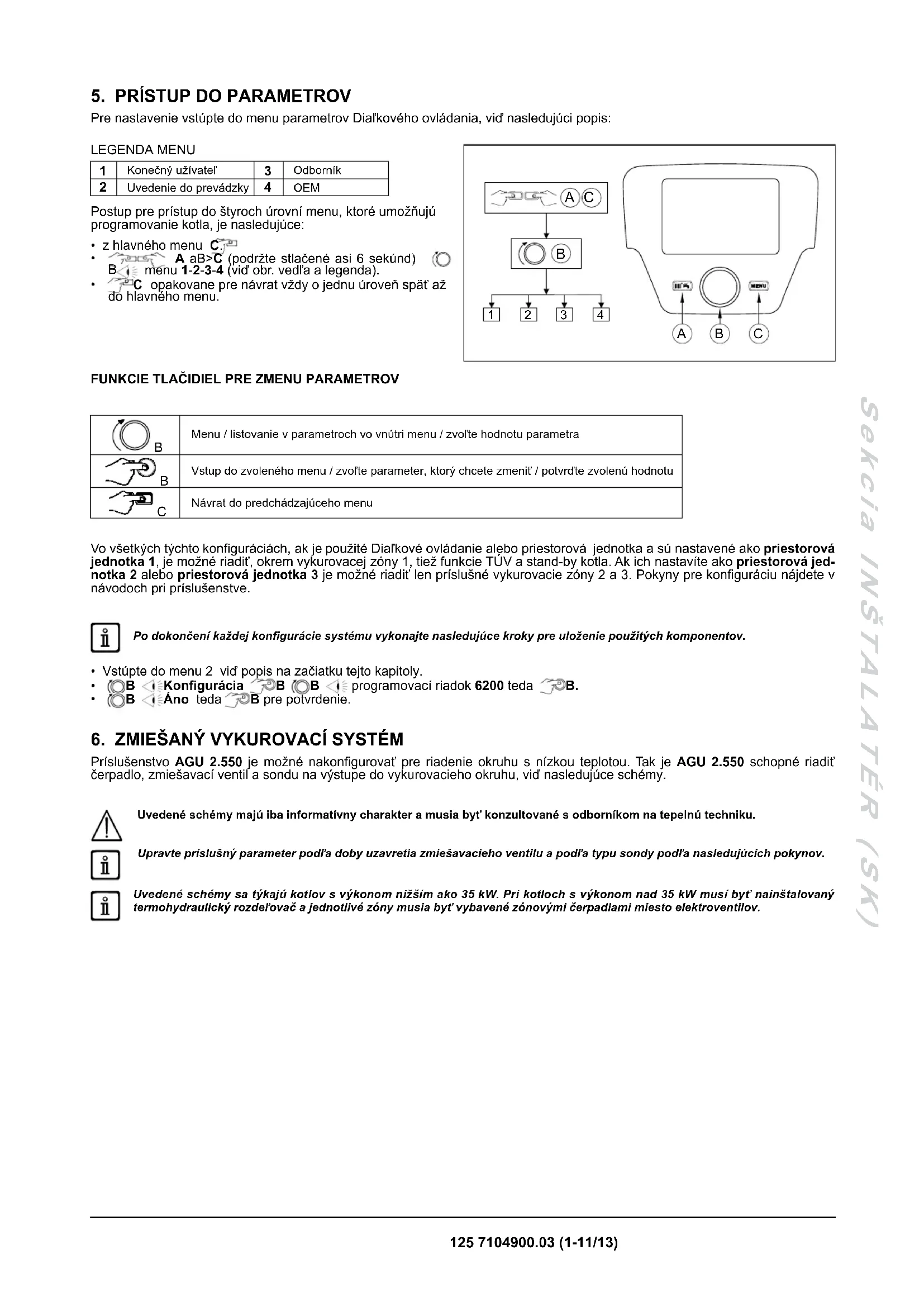

Pre nastavenie vstúpte do menu parametrov Dial'kového ovládania, vid nasledujúci popis:

LEGENDA MENU

1	Konečný užívateř	3	Odborník
2	Uvedenie do prevádžky	4	OEM

Postup pre pristup do styroch urovni menu, ktore umoznuju programovanie kotla, je nasledujuce:

• z hlavného menu C.
  A aB>C (podrzte stlacené asi 6 sekünd) B. menu 1-2-3-4 (vid' obr. ved'a legenda).
• C opakovane pre nárvat vždy o jegnu uroven spāt až do hlavného menu.

FUNKCIE TLACIDIEL PRE ZMENU PARAMETROV

B	Menu / listovanie v parametroch vo vnútri menu / zvofte hodnotu parametra
B	Vstup do zvoleného menu / zvofte parameter, ktorý chcete zmenit' / potvrde tze volenú hodnotu
C	Návrat do prechodázajúceho menu

Vo vsetkych tchy konfiguraciach, ak je pouzite Dial'kové ovladanie alebo priestorová Jednotka a su nestavené ako priestorová Jednotka 1, je mozné riadit, okrem vykurovacej zony 1, tief funkcie TUV a stand-by kotla. Ak ich nestavite ako priestorová Jednotka 2 alebo priestorová Jednotka 3 je mozné riadit len prislušné vykurovacie zony 2 a 3. Pokyny pre konfiguráciu najdete v navodoch pri prisluşenshte.

Po dokoneni kazdej konfiguracia systemu vykonajte nasledujuce kroky pre ulozenie pouzitych componentov.

Vstupte do menu 2 vid popis na zaiciatku tejto kapitoly.
B Konfiguración B programovaci riadok 6200 teda B.
B 1 Ano teda B pre potvrdenie.

6. ZMIESANY VYKUROVACI SYSTEM

Príslušenstvo AGU 2.550 je možné nakfigurovát pre riadenie okruhu s nízkou teplotou. Tak je AGU 2.550 schopné riadit Čerpadlo, zmiešavaci ventil a sondu na vystupe do vykurovacieho okruhu, vid nasledujúce schémy.

Uvedene schemy maju iba informativny charakter a musia byt konzultované s odborníkom na tepelnú techniku.

Upravte prisluzny parameter podla doby uzavretiazmiesavacieho ventilu a podla typu sondy podla nasledujucichPokynov.

Uvedene schemy sa tykaju kotlov s vykonom nizsim ako 35kW Pri kotloch s vykonom nad 35kW musi byt' naintalovany termohydraulicky Rozdelovac a jegnotlive zony musia byt' vybavene zonovymi cerpadlami miesto elektroventilov.

6.1 SCHEMA 1

Zona s nizkou teplotou s priestorovou Jednotkou - vykurovacj okruh (1)
Zona s vysokou teplotou s priestorovym termostatom - vykurovacj okru

1 Vonkajšia sonda - svorkovnica kotla M2 (4-5)

2 Zmiešavaci ventil zony s nizkou teplotou (QX21-N-QX22)

3 Čerpadlo okruhu s nizkou teplotou (QX23-N)

4 Sonda okruhu s nizkou teplotou (BX21-M)

5 Bezpečnostné termostat (12V) okruhu s nizkou teplotou (H2-M)

6 Priestorová Jednotka - svorkovnica kotla M2 (1-2-3)

7 Elektroventil alebo Čerpadlo zony s vysokou teplotou, externé napájanie

8 Priestorový termostat zony s vysokou teplotou (pre zapojenie vid kapitola 8.1)

Zapojte bezpečnostý termostat pre ochranu okruhu s nizkou teplotou na vstup H2 (H2-M) prislušenstva AGU 2.550.S použitim Ovladacieho panelu vstúpte do menu 2, ako je popísané v kapitole 5, a vykonajte nasledujúce nastavenia:

MENU	PROGRAMOVACI RIADOK	PARAMETER	HODNOTA PRE NASTAVENIA	POPIS
KONFIGURÁCIA	5715 Vykurovaci okruh 2 ZAP Aktivovanie okruh	vykurovania 2
	5977 Funkcia vstupu H5	lzbový termostat VO2	Aktivovanie termostatu pre okruh 2 (svorkovnica kotla M1 (1-2))
	6020 Funkcia rožírujúci modul 1	Vykurovaci okruh 1	Aktivovanie zóny s nízkou teplotou
	6046 Funkcia vstupu H2 modulu 1	Sledovač teploty VO	Vstrup H2 aktivovaný ako ochrana zóny s nízkou teplotou
VYKUROVACÍ OKRUH 1	742	Hodnota na vystupe s priestorovým termostatom	---	Aktivácia privodnej moduločnej teploty (zóna s nízkou teplotou)
	834 Doba chodu pohonu	Štandardne 180 s	Doba chodu zmiešavacieho ventilu

MENU	PROGRAMOVACI RIADOK	PARAMETER	HODNOTA PRE NASTAVENIA	POPIS
KONFIGURÁCIA	5715 Vykurovaci okruh 2 ZAP Aktivovanie okruhvykurovania 2
	5977 Funkcia vstupu H5		Izbový termostat VO2	Aktivovanie termostatu pre okruh 2 (svorkovnica kotla M1 (1-2))
	6020 Funkcia Rozširujúci modul 1		Vykurovaci okruh 1	Aktivovanie zóny s nizkou teplotou
	6046 Funkcia vstupu H2 modulu 1		Izbový termostat VO1	Vstrup H2 aktívy aka priestorový termostat zóny s nizkou teplotou
VYKUROVACÍ OKRUH 1	710 Komfortná teplota 35°C			Hodnota vo vykurovanej miestnosti (zóny s nizkou teplotou)
VYKUROVACÍ OKRUH 1	834	Doba chodu pohonu	Štandardne 180 s	Doba chodu zmiešavacieho ventilu

Nastavenim teploy komfort na maximalnu hodnotu (35^) je zarucená správnav prevdzka zón s nizkou teplotou. Priestorová jestnotka tak nezablokuje poziadavku na teplo od jestnotlivych priestorovych termostatov, ktoré riadi podzony.

Pomocou Ovladacieho panelu vstupte do menu 2, vid popis v kapitole 5 a vykonajte nasledujuce nastavenia:

MENU	PROGRAMOVACI RIADOK	PARAMETER	HODNOTA PRE NASTAVENIA	POPIS
KONFIGURÁCIA	5715 Vykurováci okruh 2 ZAP Aktivácia okruhu	vykurovania 2
	5977 Funkcia vstupu H5	Izbový termostat VO2	Aktivácia termostat okruhu 2 (svorkovnica kotla M1 (1-2))
	6020 Funkcia Rozširujúci modul 1 Vykurovací okruh 1 Aktivácia zony s nizkou teplotou
	6046 Funkcia vstupu H2 modulu 1	Izbový termostat VO1	Vstrup H2 aktivny ako priestorový termostat zony s nizkou teplotou
VYKUROVACI OKRUH 1	834	Doba chodu pohonu	Štandardne 180 s	Doba chodu zmiešavacieho ventilu

Odporucame zapojit' bezpecnostny termostat zony s nizkou teplotou s cerpadlom 3.

7. ZONOVY SYSTEM VYKUROVANIA

Pokial' nie je nutné riadit'zmieşané systémy, je moźne použit' prislušenstvo AGU 2.550 pre riadenie Čerpadiel/zónovych elektoventílov, vid nasledujúca schéma:

Uvedene schemy maju iba informativny charakter a musia byk konzultované s odbornikom na tepelnu techniku.

7.1 SCHEMA 4

Dve zony s priestorovou jegnotkou vykurovacich okruhov (1 a 2) a 1 zona s priestorovym termostatom vykurovacieho okruhu (3).

MENU	PROGRAMOVACI RIADOK	PARAMETER	HODNOTA PRE NASTAVENIA	POPIS
KONFIGURÁCIA	5715	Vykurovací okruh 2	ZAP	Aktivovanie okruhu vykurovania 2
	5721	Vykurovací okruh 3	ZAP	Aktivovanie okruhu vykurovania 3
	5977	Funkcia vstupu H5	lzbový termostat VO3	Aktivovanie termostatu pre okruh 3 (svorkovnica na doske M1 (1-2))
	6020	Funkcia Rozširujúci modul 1	Multifunkčný	-
	6030	Relé QX21 Rozšir. modul 1	Čerpadlo vyk. okruhu 1 Q2	Kontrola Čerpadla/electroventilu okruhu 1
	6031	Relé QX22 Rozšir. modul 1	Čerpadlo VO2 Q6	Kontrola Čerpadla/electroventilu okruhu 2
VYKUROVACI OKRUH 1	742	Hodnota na vystupe s priestorovým termostatom	---	Aktivovanie modulovanej teploty na vystupe (okruh vykurovania 1)
VYKUROVACI OKRUH 2	1042	Hodnota na vystupe s priestorovým termostatom	---	Aktivovanie modulovanej teploty na vystupe (okruh vykurovania 2)

Priestorové jednotky su schopné riadit priamo príslusné zony podla požadovanej teploy v miestnosti. Pokial sa pri otočeni ovládačom B zobrazí na displeji teplota na vystupe namiesto priestorovej teploty, parametre 742 a 1042 nie su nastavené správné.

7.2 SCHEMA 5

Tri zony s priestorovou Jednotkou (vykurovacie okruhy 1, 2 a 3)

Priestorové jegnotky mozu riadit priamo prisluşné zony podla požadovanji teploty v miestnostiach. Pomocou Ovladacieho panelu vstúpte do menu 2, vid popis v kapitole 5 a vykonajte nasledujúce nastavenia:

MENU	PROGRAMOVACÍ RIADOK	PARAMETER	HODNOTA PRE NASTAVENIA	POPIS
KONFIGURÁCIA	5715	Vykurovací okruh 2	ZAP	Aktivovanie vykurovacieho okruhu 2
	5721	Vykurovací okruh 3	ZAP	Aktivovanie vykurovacieho okruhu 3
	5977	Funkcia vstupu H5	Žiadne	Deaktivovanie termostatu na svorkovnici kotla M1 (1-2)
	6020	Funkčný Rozširujúci modul 1	Multifunkčný	-
	6030	Relé QX21 Rozšir. modul 1	Čerpadlo vyk. okruhu 1 Q2	Kontrola Čerpadla/elektroventilu okruhu 1
	6031	Relé QX22 Rozšir. modul 1	Čerpadlo VO2 Q6	Kontrola Čerpadla/elektroventilu okruhu 2
	6032	Relé QX23 Rozšir. modul 1	Čerpadlo VO3 Q20	Kontrola Čerpadla/elektroventilu okruhu 3
VYKUROVACÍ OKRUH 1	742	Hodnota na vystupe s priestorovým termostatom	---	Aktivovanie modulácie nábehu (vykurovací okruh 1)
VYKUROVACÍ OKRUH 2	1042	Hodnota na vystupe s priestorovým termostatom	---	Aktivovanie modulácie nábehu (vykurovací okruh 2)
VYKUROVACÍ OKRUH 3	1342	Hodnota na vystupe s priestorovým termostatom	---	Aktivovanie modulácie nábehu (vykurovací okruh 3)

Priestorové jednotky su schopné riadit priamo príslusné zony podla požadovanej teploty v miestnosti. Pokial sa pri otočení ovládačom B zobrazí na displeji namiesto priestorovej teploty teplata na vystupe, parametre 742 a 1042nie su správné nestavené.

8. ELEKTRICKÉ ZAPOJENIE PRIESTOROVÉHO TERMOSTATU

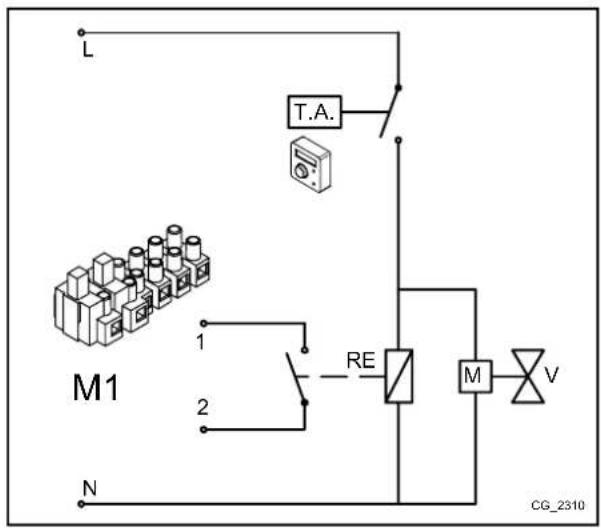

8.1 PRIPAD - 1 - Zapojenie priestorového termostatu do zony s vysokou teplotou.

Zapojte priestorovy termostat do vonkajsej elektrickej siete (230V), ktory bude napajat zónovy ventil (alebo Čerpadlo) a cievku relé, zapojtekontaktrela nsvorkovnicu kotla M1 (1-2).

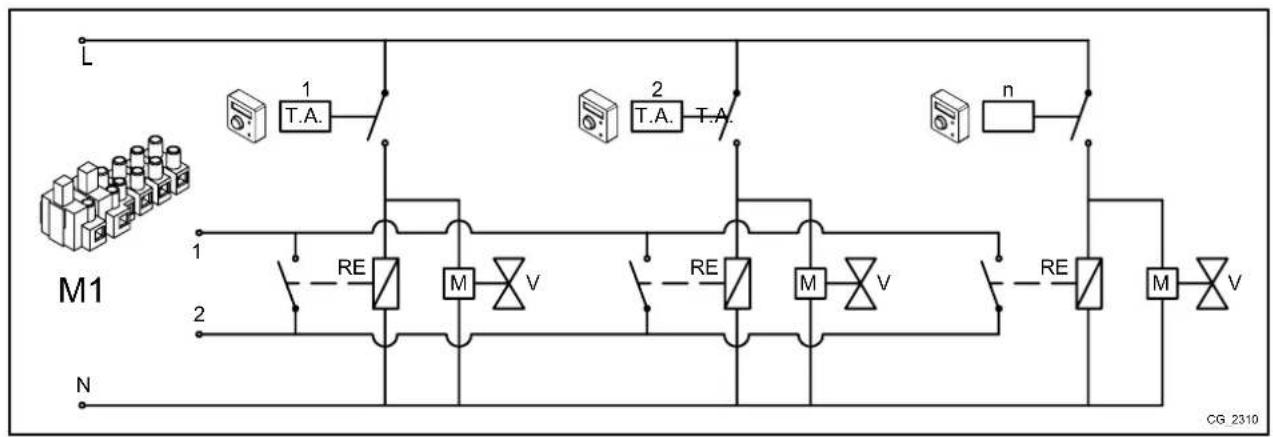

8.2 PRIPAD - 2 - Zapojenie priestorovych termostatov do systému s viacerymi zónami s vysokou teplotou.

Zapojte priestorové termostaty paralelne do vonkajsej elektrickej siete (230V), ktoré budu napajat zónový ventil (alebo Čerpadlo) a cievky relé, zapojte kontakty relé paralelne na svorkovnicu kotla M1 (1-2).

8.3 PRIPAD - 3 - Zapojenie priestorovych termostatov do systému s viacerymi zonami s nizkou teplotou.

Zapojte priestorové termostaty paralelne do vonkajsej elektrickej siete (230V), ktorá bude napájat zónové ventily (alebo Čerpadla) a cievky rele, zapojte kontakt reli ku svorkám H2-M prisluşenstva AGU2.550.

Zapojte bezpećnostné termostat zony s nizkou teplotou.

8.4 PRIPAD - 4 - Zapojenie priestorovych termostatov do systému s viacerymi zonami s nizkou teplotou s mikrospinačmi v zónovych ventiloch.

Zapojte priestorové termostaty paraleline do vonkajsej elektrickej siete (230V), ktorá bude napájat zónový ventil, zapojte kontakty mikrospinača paraleline na svorky H2-M prisluşenstva AGU2.550.

Zapojte bezpećnostné termostat zony s nizkou teplotou.

9. SOLÁRNY SYSTÉM TÜV

Prisluensstvo AGU 2.550 je schopné pri toto nakonfigurovani riadit Čerpadlo solárneho okruhu, sondu kolektora a sondu zásobníka (solárneho okruhu) podla nasledujúcej schémy:

Uvedene schemy majú iba informativny charakter a musia byt' konzultované s odborníkom na tepelnú techniku.

Pomocou Ovladacieho panelu vstupte do menu 2, vid popis v kapitole 5 a vykonajte nasledujuce nastavenia:

MENU	PROGRAMOVACÍ RIADOK	HODNOTA PRE NASTAVENIA	POPIS
KONFIGURÁCIA	6020	Solárny ohrev TÜV	Aktivovanie funkcie solár

Nasleduje zoznam parametrov.Ak su pouzite vakuové solárne kolektory, aktivujte funkciu špecifickej ochrany (parametre 3830, 3831):

MENU	PROGRAMOVACI RIADOK	NASTAVENIA Z VYROBY	POPIS
KONFIGURÁCIA	3810	Štandardne 8°C	Teplotné diferencia ZAP soláru
	3811	Štandardne 4°C	Teplotné diferencia VYP soláru
	3850	Štandardne “----”	Teplota, nad ktorou beží Čerpadlo solárneho kolektoru (ibaPokial'ne je dosiahnutá max. teplota zásobníka)

Vstup do menu 3

(kapitola 5.2)

SOLÁR	3830	Štandardne“---”	Maximálna doba zablokovania Čerpadla soláru,Pokial' je dosiahnutá maximálna teplota kolektora (parameter 3850) behom minimálnej doby chodu Čerpadla (parameter 3831)
	3831	Štandardne30s	Minimálna doba chodu Čerpadla kolektora

Ak sa zobrazi na displeji symbol znamenato, ze cerpadlo solarneho systemu je v prevadzke pre ohrev zasobnika.

10. NASTAVENIE PARAMETROV

10.1 SYSTÉM VYKUROVANIA

Ovlàdaci panel			MENU VYKUROVACIEHO OKRUHU TO 1, 2, 3		Nastavenia z výroby	Min. Max.
CR1	CR2	CR3
700	1000	1300	Vypnuté - protizámrazová ochrana: kotol sa zapne, ked' okolità teplata klesne pod 6°CAutomatica: teplata vo vykurovanej miestnosti závisí na nastavenom Časovom pásméÁltm: útlmová teplata vo vykurovanej miestnostiKomfort: komfortné teplata vo vykurovanej miestnosti	-	Komfort	-	-
710	1010	1310	Komfortné teplata	°C	20	Áltm	Max. comfort
712	1012	1312	Átlmová teplata	°C	16	Protizámru. ochrana	Komfort
714	1014	1314	Protizámrazová ochrana	°C	6	4	Áltm
720	1020	1320	Strmost' vykurovacej krivky	-	1,5	0,1	4
730	1030	1330	Pri automatickom režime s vonkajšou sondou prebieha automatická kontrola vykurovania (ON-OFF) podl'na nastavenej (vonkajšej) teploty	°C	---	8	30
740	1040	1340	Min. Žiadaná teplota nábehu(napr. s aktívnou funkciou modulácie nábehu)	°C	25	8	Maximálna hodnota
741	1041	1341	Max. Žiadaná teplota nábehu(napr. s aktívnou funkciou modulácie nábehu)	°C	80	Minimálna hodnota	95
742	1042	1342	Žiadaná teplota nábehu priestorového termostatu( --- = aktivovanie modulácie nábehu)	°C	80	Minimálna hodnota	Maximálna hodnota
750	1050	1350	Prednost' teploty v priestore pred vonkajšou teplotu a naopak (funkcia vplyv priestoru):--- %: Čistá klimatická1..99%: klimatická s vplyvom priestoru100%: Čistá priestoróvá	%	50	1	100
760	1060	1360	Obmedzenie teploty priestoru	°C	0,5	0,5	4
809	109	1409	Čerpadlo kotla a obehové Čerpadlo sú aktíνne 24h	-	Nie	-	-
834	1134	1434	Doba chodu pohonu pre nízku teplotu	s	180	30	873
850	1150	1450	Odporúcame manuálnu funkciu	-	VYP
851	1151	1451	Žiadaná teplota vysúšania	°C	25	0	95
855	1155	1455	Aktuálna Žiadaná teplota vysúšania	°C	-	-	-
856	1156	1456	Deñ v týždni behom aktivácie vysúšania	-	-	-	-

TO = Vykurovaci okruh

10.2 SYSTÉM TÜV

Ovlădacî panel	MENU OKRUHU TÜV		Hodnota z výroby Min. Max.
1600	Prevádzka VYP = hodnota rovnaká避孕 pre prolizámrazovú ochranu ZAP = menovità hodnota Eco = predohrev neaktivivy	-	ZAP	-	-
1610 Menovità	hodnota TÜV °C 60 35 60
1612	Üllmová hodnota TÜV	°C	35	8	60
1620	Aktivência Časového programovania	-	24 h/Deš	-	-
1640	Prevádzka funkcie legionela: VYP Periodicky Pevný deš v týždni	-	VYP	--
1641 Počet dni	medzi funkciami legionela (1...7)	-	7	-	-
1642 Deš aktivovania fungcie legionela (pondelok ..., nedela)		-	Pondelok	-	-
1644	Čas spustenia fungcie legionela	-	---	-	-
1660	Spôsob použitia cirkulačného Čerpadla TÜV	-	Uvolnenie pripravy TÜV	-	-
1663	Teplota, pri ktoroj sa vypne cirkulačné Čerpadlo TÜV	°C	45	8	60

10.3 OSTATNÉ PARAMETRE

OvláDACÍ panel	KONFIGURÁCIA	Nastavenia z výroby
5710	Vykurovací okruh 1	ZAP
5721	Vykurovací okruh 3	VYP
5730	Nastavenie sondy TÜV podl'la typu kotla(zásobnik alebo prietokový ohrev)
5731	OvláDACÍ prvok pre kontrlu prednesti TÜV	Rozdelovací ventil
5970	Čidlo prednosti TÜV (pre kotly s prietokovým ohrevom)	-
5971	Umiestnenie kontaktu	-
5973...5976	Parametre pre stanovenie prietoku vody odberu TÜV	-
5977	Vstup priestorového termostatu Jedného z vykurovacích okruhov	Priestorový termostat zóna 1
5978		-
6020	Multifunkné: je možné manuálne nakonfigurovat' vystupy a vystupyVykurovací okruh 1, 2 o 3: riadi zmiešanú zónu (1,2 alebo 3 -kapitola 6)Regulátor teploty spiatočky: nepoužíva sa	-
6021		-
6022	Solárny ohrev TÜV. riadi solárny systém s 2 sondami a Čerpadlom (kapitola 8)Predreg./napájacie Čerp.: nepoužíva sa	-
6024	Nepoužívajú sa	-
6026		-
6028		-
6030...6038	Vid' kapitola 10	-
6040...6045	Vid' kapitola 10	-
6046...6068	Vid' kapitola 10	-
6097	Typ sonyd použitej pre solárny kolektor	Pt 1000
6200	Uloženie stavu Čidiel(kapitola 5.2)	-
6212	Informácie výrobcu	-
6213	Informácie výrobcu	-
6215	Informácie výrobcu	-
6217	Informácie výrobcu	-
6230	Informácie výrobcu	-
6231	Informácie výrobcu	-
6704	Aktivácia zobrazenia interného kódu	áno
6705	Interny diagnostický kód	-
6706	Fáza horák, v kstorej sa objavila porucha	-
6710	Reste relé alarmu (kapitola 10)	nie
6800	História – posledné porucha	-
6805	Interny kód posledné poruchy	-
6806	Fáza horák pri posledné poruche	-
od 6810 do 6996	História poruch	-

Uvedene konfiguracia su platne tiez pre d'alsie relé/sondy/vstupy dosky, akn napr. rele QX1 (riadok 5890) alebo sondy BX2 (riadok 5931) a BX3 (riadok 5932).

11. DAL'SIE FUNKCIE

Okrem skor opisanych nastaveni je mozné nakfigurovat vstupy a vystupy podla poziadaviek systemu.V nasledujucich schemach je vystup relé QX21 a sonda BX21 prisluşenstva, ale rovnako plati pre relé QX22, QX23 a sondu BX22.Vo vsetkych priapdoch je nutné nestavit prisluşenstvo ako "Multifunkcné".

MENU	PROGRAMOVACI RIADOK	PARAMETER	HODNOTA PRE NASTAVENIA	POPIS
KONFIGURÁCIA	6020	Funkcia rožírujúci modul 1	Multifunkčný Aktižvácia funkcie soláru

11.1 CIRKULAÇNÉ CERPADLO TÜV

Pokial je použity zásobnik TÜV, je možné kontrolovat recirkulačné Čerpadlo. Aktivovanie funkcie je viazane na casové programovanie TÜV. Funkcia aktivuje Čerpadlo na 10 minút, nasleduje pauza 20 minút. Minimalizuji sa tym cirkulačné straty. Pomocou Ovladacieho panelu vstúpte do menu 2, vid popis v kapitole 5:

MENU	PROGRAMOVACI RIADOK	HODNOTA POPIS
KONFIGURÁCIA	6030 Cirkuláčné Čerpadlo Q4 Aktivovanie cirkuláčného Čerpadla TÜV (vystup relè QX21)
	6040	Sním. T cirkulácie TÜV B39	Aktivovanie sondy cirkulácie TÜV (sonda BX21)
TEPLÁ UžITKOVA VODA	1663 z výroby = 45°C Hodnoty teploty		TÜV, pod ktorou je Čerpadlo aktívine (hodnota cirkulácie)

11.2 SOLÁRNY SYSTÉM PRE OHREV BAZÉNA

Ohrev bazena pomocou solarnych kolektorov moze byt vykonany nasledujucim sposobom.

Konfiguráciy vykonajte vid' popis v kapitole 8. Systém je potom nakfigurovaný pre použitie solárnych kolektorov pre TÜV. Pomocou Ovladacieho panelu vstúpte do menu 2, vid' popis v kapitole 5:

So

MENU	PROGRAMOVACI RIADOK	HODNOTA POPIS
KONFIGURÁCIA	5931	Snímač teploty bazénu B13	Aktivovanie sondy bazéna (vstup sondy BX2)
	6030	Akčný Člen obv. bazéna K18	Aktivovanie Čerpadla pre vyhrievanie bazéna (Výstup relè QX21)
TEPLÁ UžITKOVA VODA	6046 Uvolenie bazéna- solár Požiadavka na ohrev bazéna od nadradenej regulácie

Pouzitie kontaktu H2 je dolezite, pretoze zarucje spravne fungovanie systemu, umoznue tepelnu vymenu s bazenom, ak to ten umozni. Uistite sa teda, ze je bazen napusteny a prevadzkyschopny.

11.3 VSEOBECNÁ POZIADAVKA TEPLA

Vseobecn poziadavka tepla je poziadavka, ktora nevychadza ani od Jedneho z troch vykurovacich okruhov a/alebo z okruhu TUV. Tato poziadavka je nazyvana poziadavka spotreby a sluzi na dodanie tepla externym Jednotkam, ako napr. pre ohrev vody v bazene.

Funkciu aktivujete vykonanim nasledujucej konfiguracia.Pomocou Ovladacieho panelu vstupe do menu 2, vid popis v kapitole 5:

MENU	PROGRAMOVACI RIADOK	HODNOTA	POPIS
KONFIGURÁCIA	6030	Čerp. okruh spotr. VK1 Q15	Aktivovanie Čerpadla kvôli vonkajšej požiadavke 1 (Výstup relé QX21)
	6046	Požiadavka spotrebiča VK1	Kontakt pre vonkajšiu požiadavku 1
OKRUH SPOTREBIČA 1	1859	Nastavenie z výroby = 70°C	Teplota nábehu vykurovania kvôli vonkajšej požiadavke 1

Ak je poziadavka dodávaná pomocou analógoveho signálu 0-10 V, je potrebné nastavit' parameter 6046 ako "Richiesta utenza CR1 10V". Dalej musí byt' nastavená charakteristika signálu pomocou parametrov:

6049

Hodn. napătia 1 H2 modul 1

6050

Funkčná hodn. 1 H2 modul 1

6051

Hodn. napătia 2 H2 modul 1

6052

Funkčná hodn. 2 H2 modul 1

11.4 DALSIE KONFIGURACIE

Prehlad dalsich konfiguracil:

Relé QX21

Alarmovy vystup K10	Alarm (napr. bytovy dom)
Napájacie Čerpadlo Q14	Čerpadlo aktívne pri každej požiadavke na vykurovanie alebo vonkajšej požiadavke
Časovy program 5 K13	Kontakt riadený “časovým programom”
Požiadavka na chlad k28	Požiadavka na chlad ochladzovacieho okruhu 1
Doplěhovanie vody K34	Ventil automaticého napúst’ania kotla
Vypnutie ventilatóra K38	Vonkajšia kontrola ventilatóra

Sonda BX21

E	Porucha Popis poruchy
10 Čidlo vonkajšej sondy	Okruh vykurovania je aktivny bez ovládania (termostat, priestorová"Justnotka alebo vonkajšia"Justnotka) alebo je poskodená vonkajšia sonda
84	BSB, problem v komunikácii	2 alebo viac priestorovych"Justnotiek nakonfigurovanych pre rovnaký okruh vykurovania
98 Prídavný modul 1 Príslušenstvo	AGU 2.550 nenájdené alebo nerozpoznané
99 Prídavný modul 2 Príslušenstvo	AGU 2.550 nenájdené alebo nerozpoznané
373 Prídavný modul 3 Príslušenstvo	AGU 2.550 nenájdené alebo nerozpoznané
30 Sonda vystupu 1 Nenájdená sonda	zmiešavaného okruhu 1
32 Sonda vystupu 2 Nenájdená sonda	zmiešavaného okruhu 2
260 Sonda vystupu 3 Nenájdená sonda	zmiešavaného okruhu 3
335 BX21 Žiadna funkcia Sonda BX21	nie je nakonfigurovaná
336 BX22 Žiadna funkcia Sonda BX22	nie je nakonfigurovaná
324 BX rovnaké Čidlá Dve alebo viac	sond je nakonfigurované na rovnakú funkciu
52 Sonda ACS 2 Nenájdená sonda	TÜV soláru
73 Sonda kolektora 1	Nenájdená sonda solárneho kolektora
57 Sonda cirkulácie TÜV	Nenájdená sonda cirkulácie TÜV
243 Sonda bazěna	Nenájdená sonda bazěna
25 Sonda kotla na drevo	Nenájdená sonda kotla na drevo
346 Chýba Čerpadlo kotla Q10	Nenájdené Čerpadlo kotla na biomasu

13. TECHNICKÉ UDAJE

Napájanie	Prevádkové napătie	AC 230 V (±10 %)
	Frekvencia	50/60 Hz
	Maximálny príkon	4 VA
	Bezpečnost' vedenia (Napájanie a vystupy)	max. 10 AT
Kabeláž	Kábel alebo lica (skrūtená alebo s dutinkou)	-
	1 vodič	0,5...2,5 mm²
	2 vodiče	0,5...1,5 mm²
Funkné Údaje	Trieda softaru	A
	Druh prevádky podla EN 60 730	1b (automická operária)
Vstupy	Digitálny vstup H2	-
	Bezpečnostné malé napătie pre bezpotenciálové kontakty	-
	Kontakt pre malé napătie	-
	Napătie pri Rozopnutom kontakte	DC 12 V
	Napătie pri zopnutom kontakte	DC 3 mA
	Analógový vstup H2	-
	Bezpečné malé napătie	-
	Rozsah	DC 0..10 V
	Vnúturný odpor	> 100 kΩ
	Vstrup L	AC 230 V (±10%)
	Vnúturný odpor	> 100 kΩ
	Vstrup Čidiel BX21, BX22	NTC 10k
	povolené káble pripojenia (med')	-
	priemer	mm²	0,25	0,5	0,75	1,0	1,5
	maximálna dlžka	m	20	40	60	80	120
Vystupy	Reléové vystupy	-
	prúdomy rozsah	AC 0,02...2 (2) A
	maximálny spinaci prud	15 A per ≤1 s
	maximálny celkový prud (pre všetky relé)	AC 6 A
	napa'tový rozsah	AC 24...230 V (pre bezpotenciálové vystupy)
Rozhranie	BSB	2 vodičové zapojenia, nie je možné vymenit' polarizáciu
	Dlžka káblov základný pristroj – periférný pristroj	max. 150 m
	celková dlžka	max. 300 m (maximálna capacita kábla 60nF)
	Priemer kábla	0,5 mm²
Maximálny počět kotlov v kaskáde		16

INDICE

DESCRIPCION DE LOS SIMBOLOS 138
