BEDIENUNGSANLEITUNG 24 AF Baxi

SYMBOLBESCHREIBUNG 53
1. EINLEITUNG 54
2. BESCHREIBUNG DES GERÄTS 54
3. MONTAGE AUF DAS BEDIENFELD DES HEIZKESSELS 54
4. ELEKTRISCHE ANSCHLUSS DES ZUBEHÖRS AGU 2.550. 55
4.1 ELEKTRISCHER ANSCHLUSS DER EXTERNEN ZUBEHÖRTEILE 56
5. PARAMETERZUGRIFF 57
6. GEMISCHTE HEIZANLAGE 57
6.1 SCHEMA 1 58
6.2 SCHEMA 2 59
6.3 SCHEMA 3 60
7. ZONEN-HEIZANLAGE 61
7.1 SCHEMA4 61
8. ELEKTRISCHER ANSCHLUSS DES RAUMTERMOSTATS 63
8.1 BEISPIEL 1 - Anschluss eines einzelnen Raumthermostats in einer Hochtemperaturzone.. 63

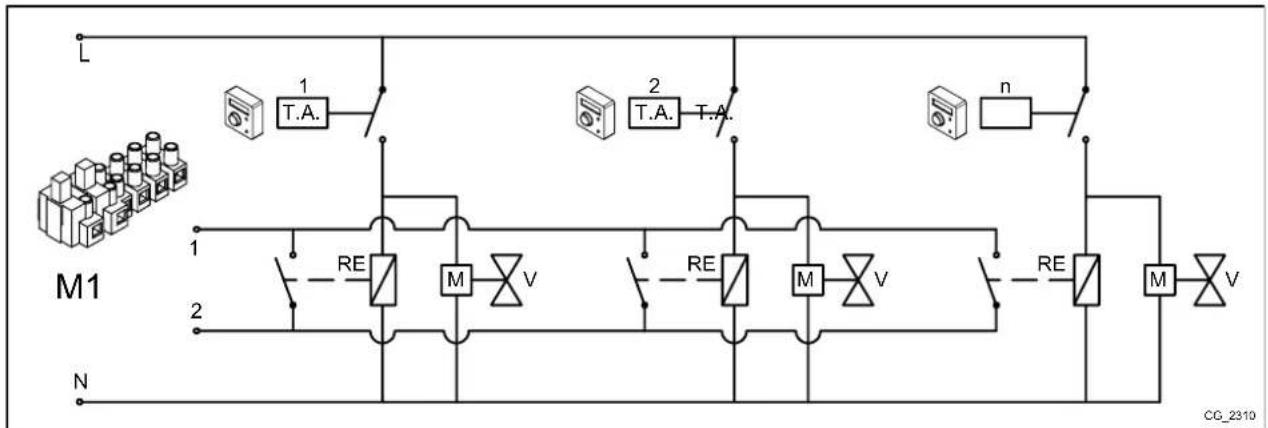

8.2 BEISPIEL 2 - Anschluss der Raumthermostat für eine Hochtemperaturanlage mit mehreren Zonen.. 63

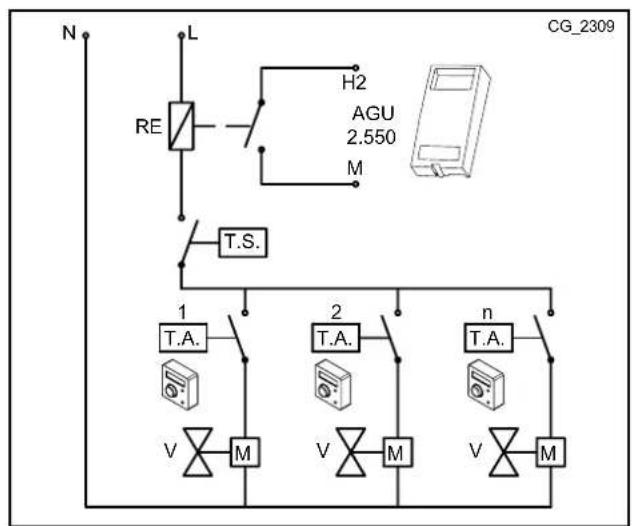

8.3 BEISPIEL 3 - Anschluss der Raumthermostat für eine Niedrigtemperaturanlage mit mehreren Zonen.. 63

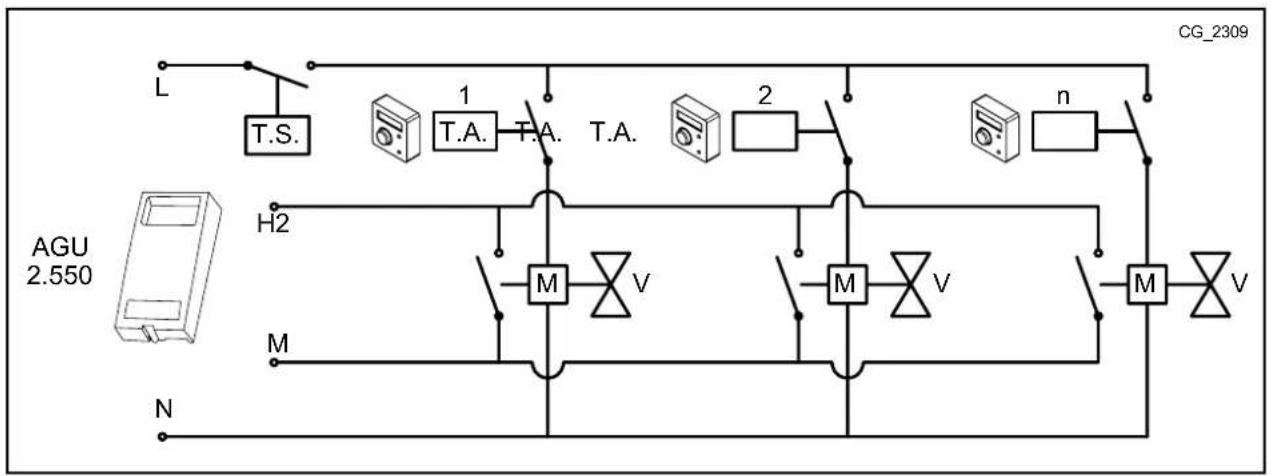

8.4 BEISPIEL 4 - Anschluss der Raumthermostat für eine Niedrigtemperaturanlage mit mehreren Zonen
und Mikro-Endschalterm in den Zonenventilen 64
9. SOLARANLAGE ZUR TRINKWARMWASSERERZEUGUNG 64
10. PARAMETEREINSTELLUNG 65
10.1 HEIZANlage 65
11. VERSCHIEDENE FUNKTIONEN 67
11.1 TRINKWARMWASSER-ZIRKULATIONSPUMPE 67
11.2 SOLARANLAGE FÜR SCHWIMMBÄDER 67
11.3 ALLGEMEINE WARMANFORDERUNG 68
12. TABELLE BETRIEBSSTÖRUNGEN 69
13. TECHNISCHE MERKMALE 69

Die Firma ist ständig um die Verbesserung ihrer Produkte bemührt. Sie besteht sich daher das Recht vor, die in diesen Unterlagen enthaltenen Daten jederzeit und ohne Vorankündigung zu ändern. Diese Unterlagen sind rein informativ und gelten nicht als Vertrag gegenüber Dritten.

SYMBOLS BESCHREIBUNG

HINWEIS

Gefahr von Schäden oder Funktionsehlern des Geräts. Beachten Sie besonderss alle Gefahrenhinweise hinsichtlich möglicher Schäden von Personen.

HOCHSPANNUNGSGEFAHR

Elektrische Teile unter Spannung, Gefahr von Stromschlagen.

WICHTIGE INFORMATIONEN

These Informationen müssen mit besonderer Sorgfalt gelesen werden. Sie versichert den korrekten Betrieb des Heizkessels.

1. EINLEITUNG

Der Heizkessel kann über zusätzliche externe Geräte, wie Raumgerät, Fernbedienungen und externe Module, maximal drei Heizkreise voinander unabhängig steuern. Die Elektronik, mit der dieser Heizkessel ausgerüst ist, umfasst außer dem eine Reihe von Funktionen für die spezifische Auslegung und Steuerung verschiedener Anlagenausführungen. Für die einwandfreie Funktionsweise des Systems muss jeder Raumgerät ein Heizkreislauf (von 1 bis 3) zugeordnet werden, damit er von der Kartenbaugruppe des Heizkessels erkannt wird.

2. BESCHREIBUNG DES GERÄTS

Mit diesen Zubehör kann das Gerät folgende Werte steuern:

Heizkreise mit entsprechenden Temperaturen
- Solaranlagen
- Altre spezifische Anwendungen (Schwimmbader, Umlaufpumpen des Warmwasserkreises, usw.).

Mit dem Zubehor konnen die Heizkreiselemente (Pumpe, Temperaturfuhler, Mischerventil, usw.) direkt bis max. 3 unabhängige Relaisausgabe, 2 Temperaturfuhler und 1 Steuereingang gesteuert werden. Es konnen außer dem vordefinierte Funktionen verwendet werden, welche die Anlagenkonfiguration erleichtern.

Um die Parameter und Anschlisse an die Klemmen am Bedienfeld zu ändern, ist auf die Anleitungen des Heizkessels Bezug zunehmen.

Um die beschrieben Konfigurationen zu erzielen, muss ausschließlich die Fernbedienung zur Vorgabe der Parameter verwendet werden.

Sicherstellen, dass der Heizkessel für dieses Zubehör ausgelegt ist.

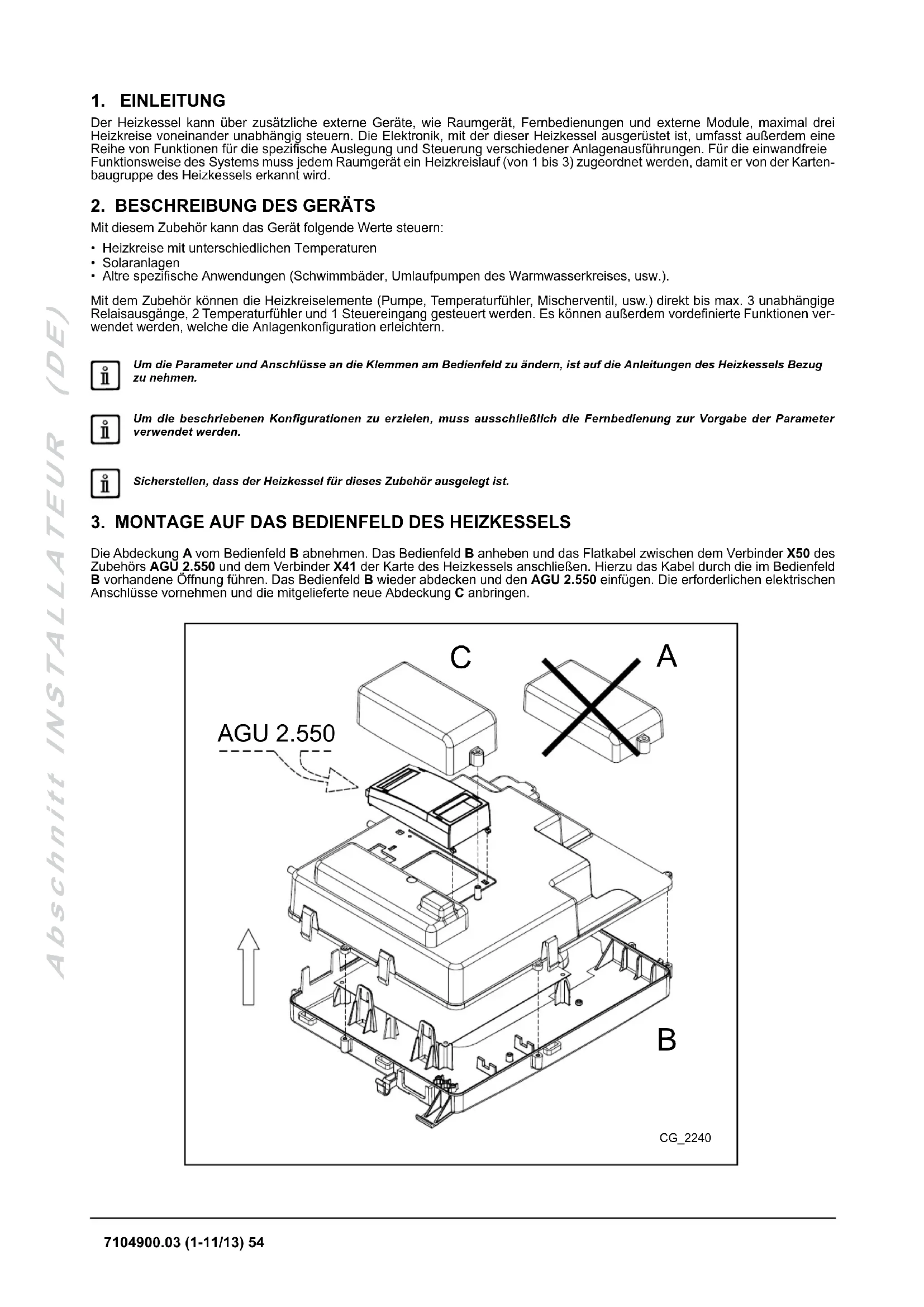

3. MONTAGE AUF DAS BEDIENFELD DES HEIZKESSELS

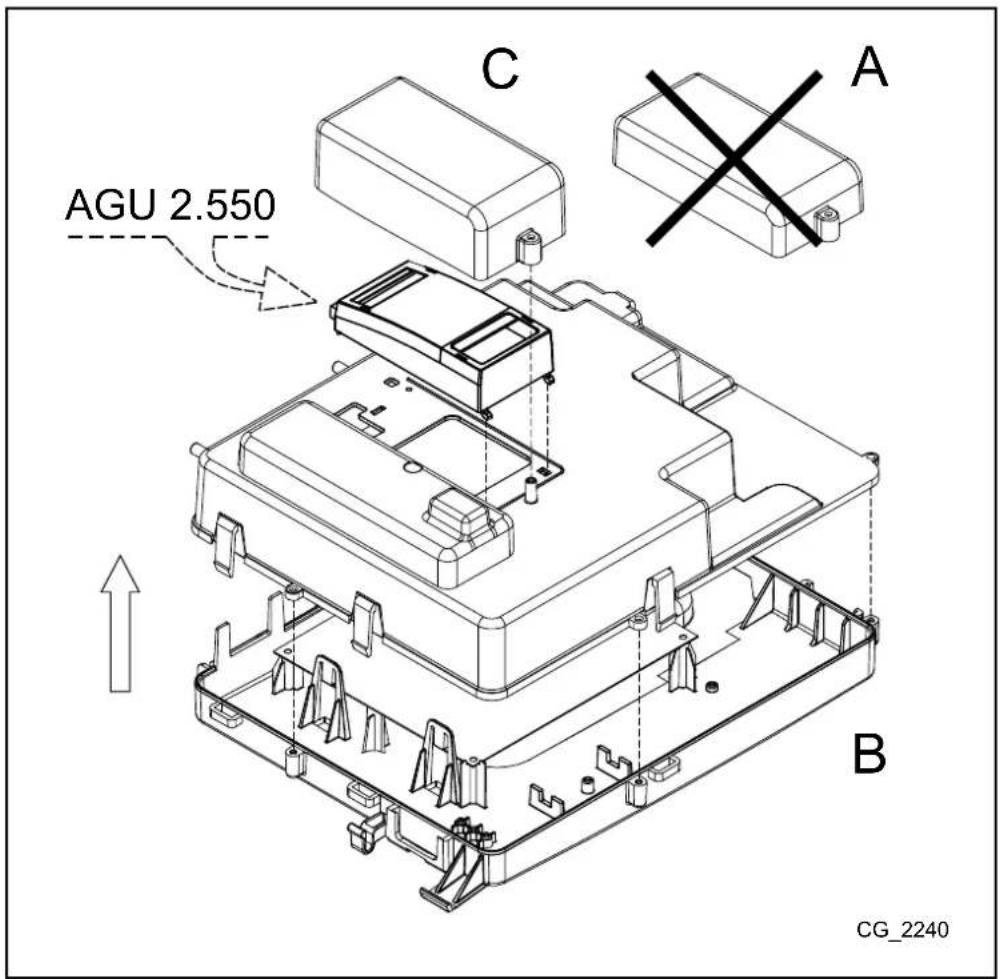

Die Abdeckung A vom Bedienfeld B abnehmer. Das Bedienfeld B anheben und das Flatkabel zwischen dem Verbinder X50 des Zubehors AGU 2.550 und dem Verbinder X41 der Karte des Heizkessels anschließen. Hierzu das Kabel durch die im Bedienfeld B vorhandene Öffnung führen. Das Bedienfeld B wieder abdecken und den AGU 2.550 einzufen. Die erforderlichen elektrischen Anschlüsse vornehmen und die mitgelieferte neue Abdeckung C anbringen.

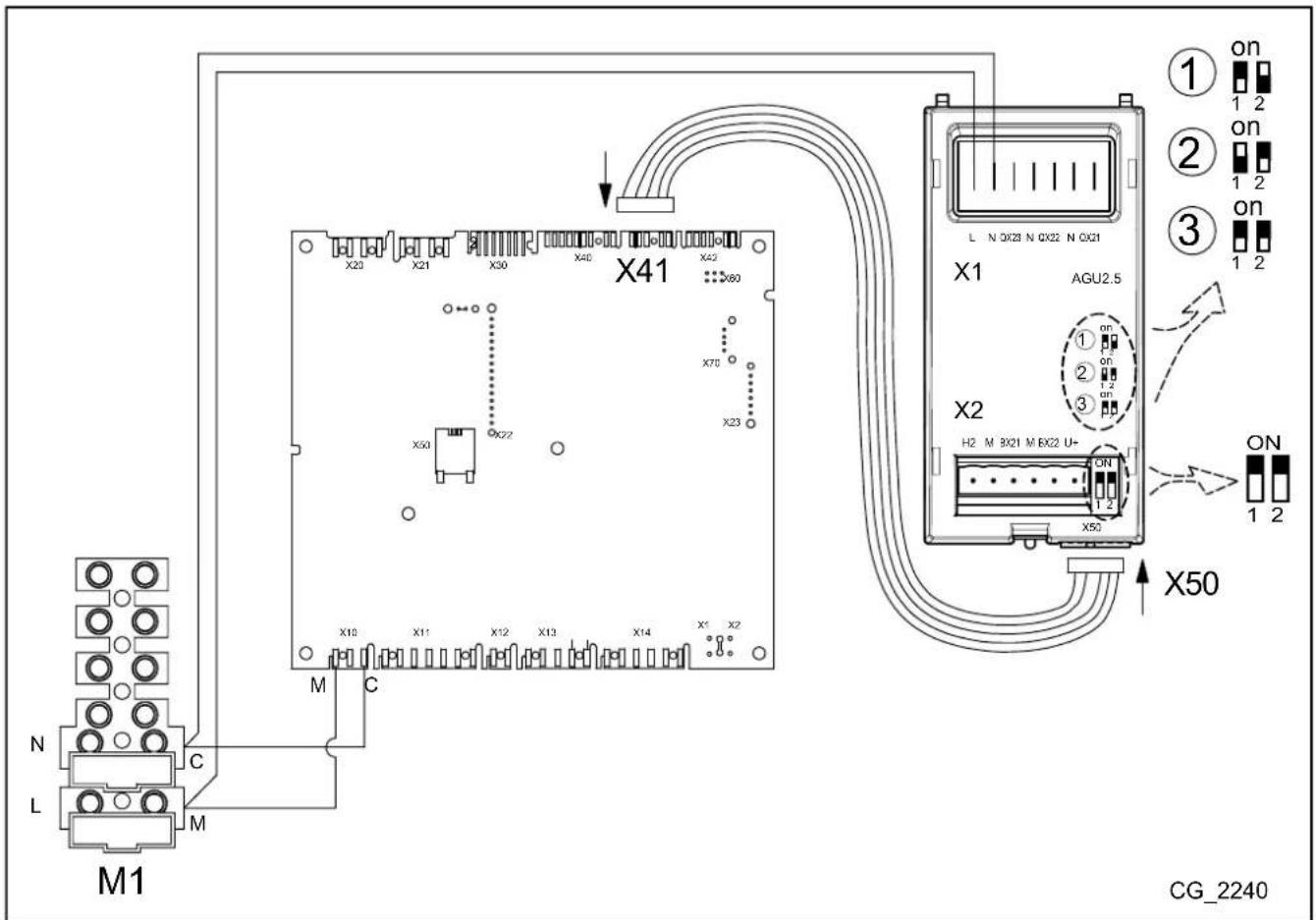

4. ELEKTRISCHE ANSCHLUSS DES ZUBEHÖRS AGU 2.550

ZEICHENERKLÄRUNG ANSCHLUSS DER VERBINDER
X50 Verbinder zum Anschluss der Elektronikkarte und des Zubehörs AGU 2.550 mittels Flatkabel
X1 (L-N)	Anschluss an das Klemmenbrett im Heizkessel zwecks elektrischer Speisung
X1 (QX21-N)	Programmierbares Ausgangsrelais 230 VX1 (QX22-N)
X1 (QX23-N)
X2 (H2-M) Digitaleingang 12 V-DC oder Analageingang 0-10 V DC, programmierbar
X2 (BX21-M)	Eingang NTC-Fühler 10K / Pt1000, programmierbar
X2 (BX22-M)
X2 (U+) Ausgang	12 V DC

Das Klemmenbrett M1 steht unter Hochspannung. Vor dem Anschluss sicherstellen, dass das Gerät nicht mit Strom versorgt wird.

Bei Anschluss der Anlage an eine Bodenhezung muss der Installateur ein Termostat für den Überhitzungsschutz der Anlage einsetzen.

Prufen, ob der Gesamt-Nennwert der Stromaufnahme der mit dem Gerat AGU 2.550 verbundenen Ausrüstungen insgesamt nicht mehr als 0,5 A beträgt. Falls ja, muss zwischen dem AGU 2.550 und den Zusatzausrüstungen (z. P. Pumpe) ein Relais installiert werden.

ALLGEMEINE KONFIGURATION

Das Zubehor AGU 2.550 mit dem in der Abbildung markeiren Wahlschalter konfigurieren (siehe Modul (1) - die Einstelldaten sind auf dem Zubehörkorpus aufgedrucht). Falls zusätzliche Zubehörteile verwendet werden, sind diese gemäß den Modulen (2) e (3) zu konfigurieren.

4.1 ELEKTRISCHER ANSCHLUSS DER EXTERNEN ZUBEHÖRTEILE

Zum Anschluss des Zubehörs AGU 2.550 an externe Ausrüstungen ist wie folgt vorzugehen (harmonisierte Kabel "HAR H05 VV-F" mit einem Querschnitt von 1mm^2 verwenden):

BEISPIEL MISCHKREIS (siehe Schema Kap. 4.1)

Die Pumpe der Mischzone an den Verbinder QX23 des Zubehörs AGU 2.550 anschlieben.
- Den Vorlaufhoffer der Serienschaltung an den Verbinder BX21 des Zubehörns AGU 2.550 anschließen (QAD36 als Zubehör erhaltlich).
- Das Mischventil mit dem Verbinder QX22-QX21 verbinden.
- Den Raumthermostat an den Verbinder H2 des Zubehörs AGU 2.550 anschließen.

BEISPIEL SOLARANLAGE ZUR WARMWASSERERZEUGUNG (siehe Schema Kap. 4.2)

Die Pumpe der Solaranlage an den Verbinder QX23 des Zubehörs AGU 2.550 anschließen.
- Den Fuhler des Solarboilers an den Verbinder BX22 des Zubehors AGU 2.550 anschließen.
- Den Fuhler der Sonnenheizelemente an den Verbinder BX21 des Zubehörs AGU 2.550 anschließen.

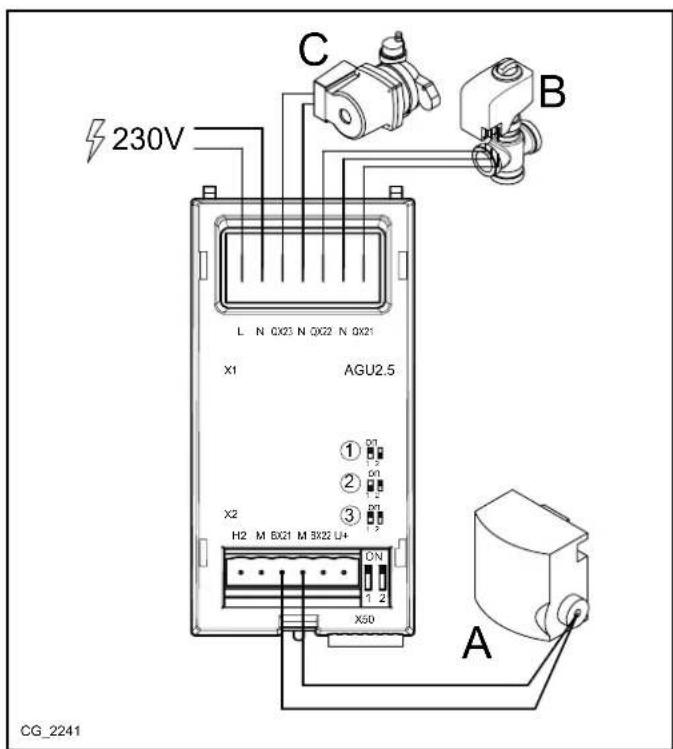

4.1.1 BEISPIEL MischkREIS

A VORLAUFFÜHLER QAD36

B MISCHEVENTIL

C PUMPE MISCHZONE

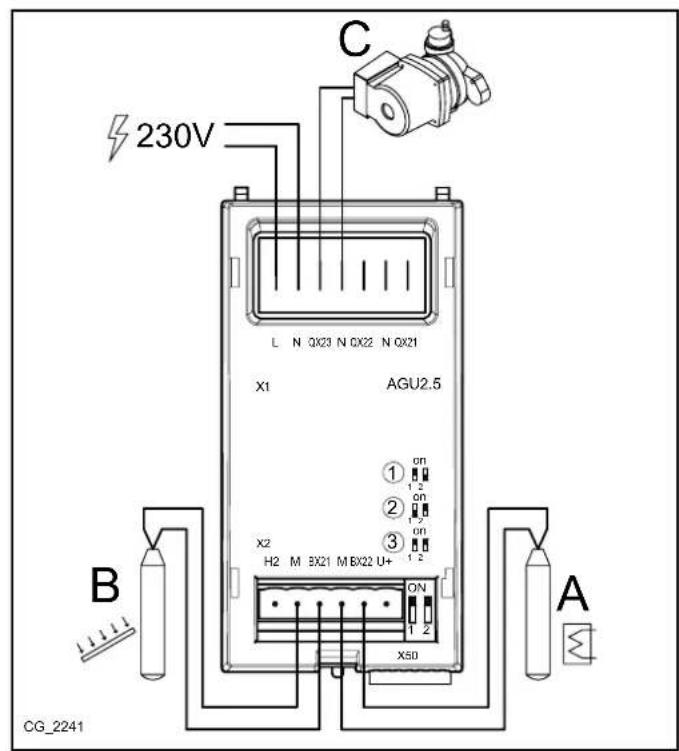

4.1.2 BEISPIEL SOLARANLAGE ZUR WARMWASSERERZEUGUNG

A BOILERFÜHLER (ALS ZUBEHÖR ERHÄLTLICH)

B SOLARPLATTENFÜHLER (ALS ZUBEHÖR ERHÄLTLICH)

C PUMPE DES SOLARKREISES

5. PARAMETERZUGRIFF

Zwecks Vorgabe der Parameter muss das Menu der Parameter auf der Fernbedienung wie folgt abgerufen werden:

ZEICHENERKLÄRUNG DES MENUS

1	Endbenutzer	3	Fachmann
2	Inbetriebsetzung	4	OEM

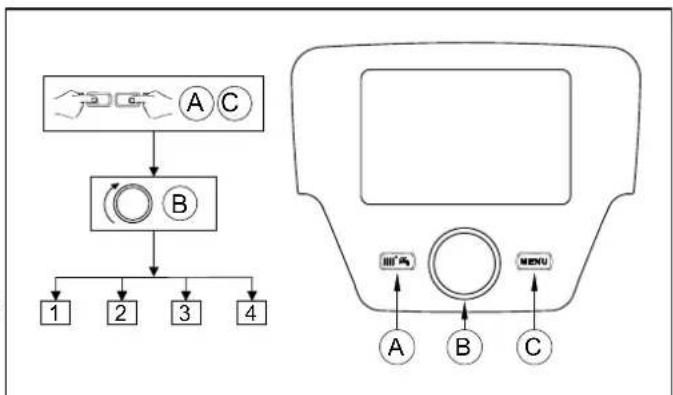

Die Vorgehensweise, um auf die vier Menüs zur Programmierung der Heizkesselkarte bzw. der Schalttafel Zugriff zu erhalten, ist folgende:

vom Hauptmenu C.
A und C (zirka 6 Sekunden gedrück halten) B. Menü1-2-3-4 (siehe damitte Abbildung und Zeichenerklarung).
- Mehrmals C drücken, um jeweils um ein Menu bis zum Hauptmenu zurückzukehren.

FUNKTION DER TASTEN FÜR DIE PARAMETERÄNDERUNG

B	Das Menu / die Parameter im Menu durchrollen / den Parameterwert auswahlen
B	Das gewählte Menu aufrufen / den zu ändernden Parameter wahren / den gewährten Wert bestäten
C	Zum vorhergehenden Menu zurückkehren

In allen aufgezeichneten Konfigurationen kann bei Verwendung einer Fernsteuerung oder eines Raumgeräts und bei denen Einstellung als Raumgerät 1 nicht nur der Heizbereich 1, sondern auch die Trinkwarmwasserfunktion und die Standby-Funktion des Heizkessels gesteuet werden. Wenn sie als Raumgerät 2 oder als Raumgerät 3 eingestellt werden, kann jewells nur der Heizbereich 2 und 3 gesteuet werden. Es wird dazu auf die Betriebsanleitungen der betreffenden Zubehörteile für deren Konfiguration verwiesen.

Am Ende jeder Anlagenkonfiguration ist der nachstehende Vorgang zur Speicherung der verwendeten Komponenten im Heizkessel erforderlich.

• Auf das Menu 2 zugreifen, wie am Anfang these Kapitals beschrieben.
• B < Konfiguration B < Programmzeile 6200, dann B.
  B Ja, dann B, um zu bestätigen.

6. GEMISCHTE HEIZANLAGE

Das Zubehor AGU 2.550 kann auch für die Steuerung eines Niedrigtemperaturkreises konfiguriert werden. In this fall kontrolliert der AGU 2.550 die Pumpe, das Mischventil und den Vorlaufhürler im gewährten Heizkreis gemäß den nachstehenden Schemen.

Die in dieser Dokumentation enthaltenen Schemen dienen als reine Richtangabe und mussen durch eine wärmetechnische Studie belegt werden.

Den Parameter der Schliebzeit des Mischventils je nach verwendetem Modell gemäß den folgenden Anleitungen ändern.

Die nachstehenden Schemen beziehen sich auf Heizkessel mit einer Leistung unter 35 kW. Für Heizkessel mit einer hohenen Leistung als 35 kW muss eine hydraulische Trennvorrichtung nach dem Heizkessel vorgesehen werden und die Zonen müssen mit Zonenpumpen anstelle des Elektroventils ausgestellt sein.

6.1 SCHEMA 1

Niedrigtemperaturzone mit Raumgerät - Heizkreis (1) Hochtemperaturzone mit Raumthermostat - Heizkreis (2)

1 Außentemperaturfühler - Klemmenbrett M2 (4-5) des Heizkessels

2 Mischventil der Niedrigtemperaturzone (QX21-N-QX22)

3 Pumpe des Niedrigtemperaturkreises (QX23-N)

4 Fühler des Niedrigtemperaturkreises (BX21-M)

5 Sicherheitsthermostat (12V) Niedrigtemperaturkreis (H2-M)

6 Raumgerät - Klemmenbrett M2 (1-2-3) des Heizkessels

7 Elektroventil oder Pumpe der Hochtemperaturzone mit externer Stromversorgung

8 Raumthermostat der Hochtemperaturzone (zwecks Anschluss siehe Kapitel 8.1)

Den Sicherheitsthermostat zum Schutz des Niedrigtemperaturkreises am Eingang H2 (H2-M) des Zubehörs AGU 2.550 anschlieben. Mit der Fernbedienung, das Menu 2 öffnen, wie in Kapitel 5 beschreiben und folgende Einstellungen vornehmen:

MENÜ PROGRA	MMZEILE PARAMETER		EINZUSTELLLENDER WERT	BESCHREIBUNG
KONFIGURATION	5715 Heizkreis 2 Ein Befährigen des Heizkreises 2
	5977 Funktion Eingang H5		Raumthermostat HK2	Befährigen des Thermostats für Kreis 2 (Klemmenbrett M1 (1-2) in der Karte)
	6020	Funktion Extensionsmodul 1	Heizkreis 1 Befähigen der Niedrigtemperaturzone
	6046	Funktion des Eingangs H2 des Modulus 1	Temperaturwächter HK	Eingang H2 befähigt als Schutz der Niedrigtemperaturzone
HEIZKREIS 1	742	Vorlaufsoillwert mit Raumthermostat	---	Befährigen der modulierenden Vorlauftemperatur (Niedrigtemperaturzone)
	834	Antrieb Laufzeit	Default 180 s	Schließlich des Mischventils

Mit dem Raumgerät kann direkt die Niedrigtemperaturzone in Funktion der gewünschten Raumtemperatur kontrolliert werden. Wenn auf dem Display, bei Drehen des Drehknopfes B, die Vorlauftemperatur des Heizkessels anstatt der Raumtemperatur angezeigt wird, bedeutet dies, dass der Parameter 742 nicht korrekt eingestellt wurde.

6.2 SCHEMA 2

Mehrere Niedrigtemperaturzonen mit gemeinsamem Raumthermostat und Raumgerät - Heizkreis (1) Hochtemperaturzone mit Raumthermostat - Heizkreis (2)

1 Außentemperaturfähler - Klemmenbrett M2 (4-5) des Heizkessels
2 Mischventil der Niedrigtemperaturzone (QX21-N-QX22)
3 Pumpe des Niedrigtemperaturkreises (QX23-N)
4 Fühler des Niedrigtemperaturkreises (BX21-M)
5 Raumgerät - Klemmenbrett M2 (1-2-3) des Heizkessels
6	Sicherheitsthermostat des Niedrigtemperaturkreises (in Serienschaltung mit den Elektroventilen anschließen, siehe Kap. 8.4)
7 Eingang Raumthermostat (12V) Niedrigtemperaturzone (H2-M)
8 Elektroventil oder Pumpe der Hochtemperaturzone mit externer Stromversorgung
9 Raumthermostat der Hochtemperaturzone (zwecks Anschluss siehe Kapitel 8.1)

Mit der Fernbedienung, das Menu 2 öffnen, wie in Kapitel 5 beschreiben und folgende Einstellungen vornehmen:

MENÜ PROGRAM	MMZEILE PARAMETER	EINZUSTELLLENDER WERT	BESCHREIBUNG
KONFIGURATION	5715 Heizkreis 2 Ein Befährigen des Heizkreises 2
	5977 Funktion Eingang H5	Raumthermostat HK2	Befährigen des Thermostats für Kreis 2 (Klemmenbrett M1 (1-2) im Heizkessel)
	6020 Funktion Extensionsmodul 1	Heizkreis 1 Befähigden der Niedrigtemperaturzone
	6046 Funktion des Eingangs H2 des Modulus 1	Raumthermostat HK1	Eingang H2 befähigt als Raumthermostat der Niedrigtemperaturzone
HEIZKREIS 1	710 Komfortsollwert 35°C		Sollwert des zu heizenden Raumes (Niedrigtemperaturzone)
HEIZKREIS 1	834 Antrieb Laufzeit Default 180 s	Schließzeit des	Mischventils

Durch Vorgabe der maximalen Komforttemperatur (35^) wird der korrekte Betrieb der Niedrigtemperaturzonen versichert. Auf diese Weise wird in der Tat die Wärmeanforderung der einzelnen Raumthermostat, welche die Unterzonen steuern, nicht durch das Raumgerät blockiert.

In this fall übernimmt das Raumgerät die Steuerfunktion der Niedrigtemperaturanlage, kann aber nicht zur Kontrolle der Temperatur in einem der Räume verwendet werden. Durch Drehen des Drehnkopfes B wird die Vorlauftemperatur des Heizkessels auf dem Display angezeigt. Der Heizkreis Funktioniert mit fixem Vorlauf.

Einen Schutzthermostat im Niedrigtemperaturbereich in Serienschaltung zur Speisung der Zonen-Elektroventile so anschlieben, dass der Kreis bei einer allfälligen Störung ganz geschlossen wird.

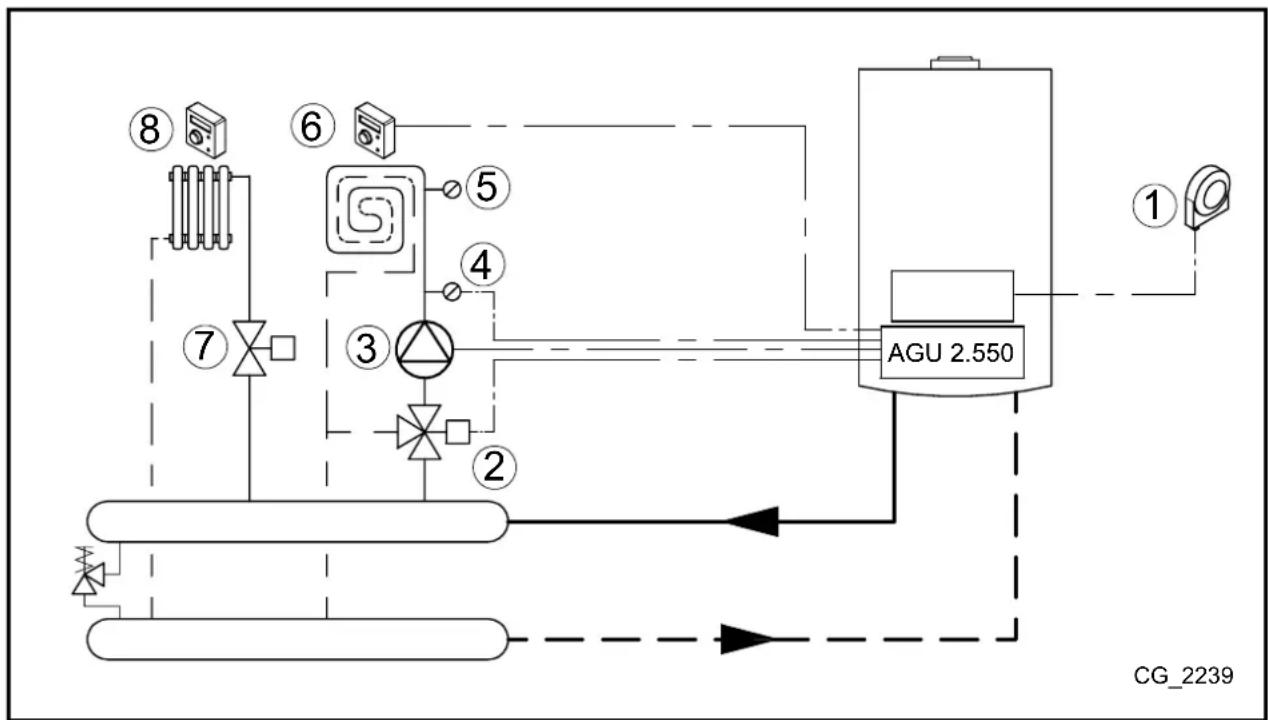

6.3 SCHEMA 3

Niedrigtemperaturzone - Heizkreis (1) und Hochtemperaturkreis - Heizkreis (2) mit Raumthermostat

1 Außer temperaturfühler - Klemmenbrett M2 (4-5) des Heizkessels

2 Mischventil der Niedrigtemperaturzone (QX21-N-QX22)

3 Pumpe des Niedrigtemperaturkreises (QX23-N)

4 Fühler des Niedrigtemperaturkreises (BX21-M)

5 Sicherheitsthermostat des Niedrigtemperaturkreises (in Serienschaltung mit der Zonenpumpe anschlossen, siehe Kap. 8.3)

6 Eingang Raumthermostat (12V) Niedrigtemperaturzone (H2-M)

7 Elektroventil oder Pumpe der Hochtemperaturzone mit externer Stromversorgung

8 Raumthermostat der Hochtemperaturzone (zwecks Anschluss siehe Kapitel 8.1)

Mit der Fernbedienung, das Menu 2 öffnen, wie in Kapitel 5 beschrieben und folgende Einstellungen vornehmen:

MENÜ PROGRAM	AMMZEILE PARAMETER	EINZUSTELLLENDER WERT	BESCHREIBUNG
KONFIGURATION	5715 Heizkreis 2 Ein Befährigen des Heizkreises 2
	5977 Funktion Eingang H5	Raumthermostat HK2	Befährigen des Thermostats für Kreis 2 (Klemmenbrett M1 (1-2) im Heizkessel)
	6020 Funktion Extensionsmodul 1	Heizkreis 1	Befährigen der Niedrigtemperaturzone
	6046 Funktion des Eingangs H2 des Modulus 1	Raumthermostat HK1	Eingang H2 befähigt als Raumthermostat der Niedrigtemperaturzone
HEIZKREIS 1	834 Antrieb Laufzeit Default 180 s	Schließlich des Mischventils

Es wird empfohlen, den Schutzthermostat der Niedrigtemperaturzone in Serienschaltung mit der Pumpe 3 anzuschlieben.

7. ZONEN-HEIZANlage

Falls nicht Mischanlagen verwaltet werden müssen, kann das Zubehör AGU 2.550 zur Steuerung von Zonenpumpen/-Elektroentil wie nachstehend beschrieben verwendet werden:

Die in dieser Dokumentation enthaltenen Schemen dienen als reine Richtangabe und mussen durch eine wärmetechnische Studie belegt werden.

7.1 SCHEMA 4

Zwei Zonen mit Raumgerät Heizkreise (1 und 2) und ein Raumthermostat Heizkreis (3)

1	Außentemperaturfühler Klemmenbrett M2 (4-5) des Heizkernels	5	Raumgerät Kreis 2 Klemmenbrett M2 (1-2-3) des Heizkernels
2	Elektroventil oder Zonenpumpe Kreis 1 (QX21-N)*	6	Elektroventil oder Zonenpumpe Kreis 3 mit externer Stromversorgung
3	Raumgerät Kreis 1 Klemmenbrett M2 (1-2-3) des Heizkernels	7	Raumthermostat Kreis 3 (zwecks Anschluss siehe Kapitel 8.1)
4	Elektroventil oder Zonenpumpe Kreis 2 (QX22-N)*

• Das Zubehor AGU 2.550 ist nicht damit ausgelegt, direkt ein 3-adriges Elektroventil zu steuern. Hierzu ist ggf. ein Relais mit Umschaltkontakt erforderlich.

Die Baumgeräte 3 und 5 sind parallel angeschlossen.

Die Raumgeräte konnen die entsprachenden Zonen direkt in Funktion der in den Räumen gewünschten Raumtemperatur steuern. Mit der Fernbedienung, das Menu 2 öffnen, wie in Kapitel 5 beschrieben und folgende Einstellungen vornehmen:

MENÜ PROGRAMRAMMZEILE PARAMETER			EINZUSTELLLENDER WERT	BESCHREIBUNG
KONFIGURATION	5715	Heizkreis 2	Ein	Befähigen des Heizkreises 2
	5721	Heizkreis 3	Ein	Befähigen des Heizkreises 3
	5977	Funktion Eingang H5	Raumthermostat HK3	Befähigen des Thermostats für Kreis 3 (Klemmenbrett M1 (1-2) in der Karte)
	6020	Funktion Extensionsmodul 1	Multifunktional	-
	6030	Relaisausgang QX21 Modul 1	Heizkreispumppe HK1 Q2	Steuerung der Pumpe/Elektroventil Kreis 1
	6031	Relaisausgang QX22 Modul 1	Heizkreispumppe HK2 Q6	Steuerung der Pumpe/Elektroventil Kreis 2
HEIZKREIS 1	742	Vorlaufssollwert mit Raumthermostat	---	Befähigen der modulierenden Vorlauftemperatur (Heizkreis 1)
HEIZKREIS 2	1042	Vorlaufssollwert mit Raumthermostat	---	Befähigen der modulierenden Vorlauftemperatur (Heizkreis 2)

Die Raumgeräte können die entsprechenden Zonen direkt in Funktion der im Raum gewünschten Raumtemperatur steuern. Wenn auf dem Display, bei Drehen des Drehnkopfes B, die Vorlauftemperatur des Heizkessels anstatt der Raumtemperatur angezeigt wird, bedeutet dies, dass die Parameter 742 und 1042 nicht korrekt eingestellt wurden.

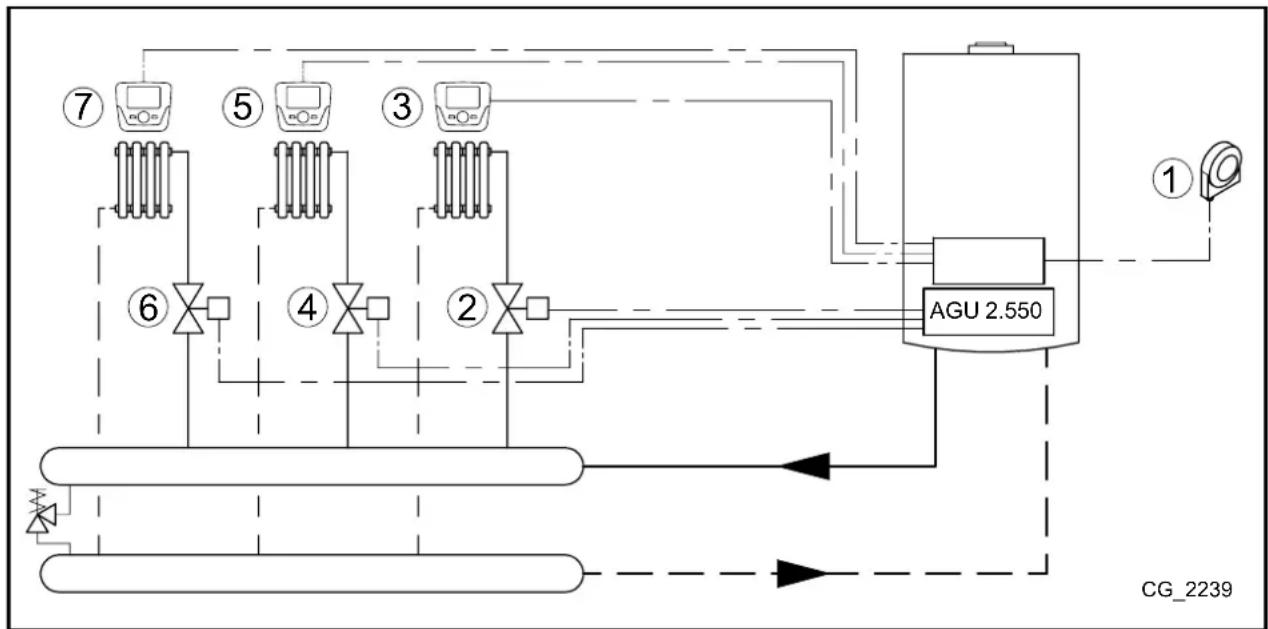

7.2 SCHEMA 5

Drei Zonen mit Raumgerät (Heizkreis 1, 2 und 3)

1	Außentemperaturfühler - Klemmenbrett M2 (4-5) des Heizkessels	5	Raumgerät Kreis 2 - Klemmenbrett M2 (1-2-3) des Heizkessels
2	Elektroventil oder Zonenpumpe Kreis 1 (QX21-N)*	6	Elektroventil oder Zonenpumpe Kreis 3 (QX23-N)*
3	Raumgerät Kreis 1 - Klemmenbrett M2 (1-2-3) des Heizkessels	7	Raumgerät Kreis 3 - Klemmenbrett M2 (1-2-3) des Heizkessels
4	Elektroventil oder Zonenpumpe Kreis 2 (QX22-N)*

* Das Zubehör AGU 2.550 ist nicht damit ausgelegt, direkt ein 3-adriges Elektroventil zu steuern. Hierzu ist ggf. ein Relais mit Umschaltkontakt erforderlich.

Die Raumgeräte 3, 5 und 7 sind parallel angeschlossen.

Die Raumgeräte können die entsprechenden Zonen direkt in Funktion der in den Räumen gewünschten Raumtemperatur steuern. Mit der Fernbedienung, das Menu 2 öffnen, wie in Kapitel 5 beschrieben und folgende Einstellungen vornehmen:

MENÜ PROGRAM	RAMMZEILE PARAMETER	EINZUSTELLLENDER WERT	BESCHREIBUNG
KONFIGURATION	5715	Heizkreis 2	Ein
	5721	Heizkreis 3	Ein
	5977	Funktion Eingang H5	Keine
	6020	Funktion Extensionsmodul 1	Multifunktional
	6030	Relaisausgang QX21 Modul 1	Heizkreispumppe Q2
	6031	Relaisausgang QX22 Modul 1	Heizkreispumppe HK2 Q6
	6032	Relaisausgang QX23 Modul 1	Heizkreispumppe HK2 Q20
HEIZKREIS 1	742	Vorlaufsoillwert mit Raumthermostat	---
HEIZKREIS 2	1042	Vorlaufsoillwert mit Raumthermostat	---
HEIZKREIS 3	1342	Vorlaufsoillwert mit Raumthermostat	---

Die Raumgeräte können die entsprechenden Zonen direkt in Funktion der im Raum gewünschten Raumtemperatur steuern. Wenn auf dem Display, bei Drehen des Drehnkopfes B, die Vorlauftemperatur des Heizkessels anstatt der Raumtemperatur angezeigt wird, bedeutet dies, dass die Parameter 742 und 1042 nicht korrekt eingestellt wurden.

8. ELEKTRISCHER ANSCHLUSS DES RAUMTHERMOSTATS

Die Betriebstempoatur ist für alle Kreise möglich.

Die Relais konnen durch Ventile mit Mikro-Endschaltern und umgekehrt ersetzt werden.

8.1 BEISPIEL 1 - Anschluss eines einzelnen Raumthermostats in einer Hochtemperaturzone

Den Raumthermostat mit dem externen Stromnetz (230V) verbinden, welches das Zonenventil (oder Pumpe) und die Relaisspule speist. Den Relaiskontakt mit dem Klemmenbrett M1 (1-2) des Heizkessels verbinden.

8.2 BEISPIEL 2 - Anschluss der Raumthermostat für eine Hochtemperaturanlage mit mehreren Zonen

Die Raumthermostat parallel mit dem externen Stromnetz (230V) verbinden, welches die Zonenventile (oder Pumpen) und die Relaisspulen speist. Die Relaiskontakte parallel mit dem Klemmenbrett M1 (1-2) des Heizkessels verbinden.

8.3 BEISPIEL 3 - Anschluss der Raumthermostatne für eine Niedrigtemperaturanlage mit mehreren Zonen

Die Raumthermostat parallel mit dem externen Stromnetz (230V) verbinden, welches die Zonenventile (oder Pumpen) und die Relaisspule speist. Den Relaiskontakt mit dem Klemmenbrett H2-M des AGU 2.550 verbinden.

Einen Schutzthermostat im Niedrigtemperaturbereich in Serienschaltung zur Speisung der Zonen-Elektroventile so anschlieben, dass der Kreis bei einer allfälligen Störung ganz geschlossen wird.

8.4 BEISPIEL 4 - Anschluss der Raumthermostat für eine Niedrigtemperaturanlage mit mehreren Zonen und Mikro-Endschaltern in den Zonenventilen

Die Raumthermostat parallel mit dem externen Stromnetz (230V) verbinden, welche die Zonenventile speist. Die Kontakte der Mikroschalter parallel an die Klemmen H2-M des Zubehörs AGU 2.550 anschließen.

Einen Schutzthermostat im Niedrigtemperaturbereich in Serienschaltung zur Speisung der Zonen-Elektroventile so anschlieben, dass der Kreis bei einer allfälligen Störung ganz geschlossen wird.

9. SOLARANLAGE ZUR TRINKWARMWASSERERZEUGUNG

Mit dieser Konfiguration ist das Zubehör AGU 2.550 in der Lage, die Pumpe der Solaranlage, den Kollektorfuhler und den Boilerfuhler (des Solarkreises) gemäß folgenden Schema zu steuern:

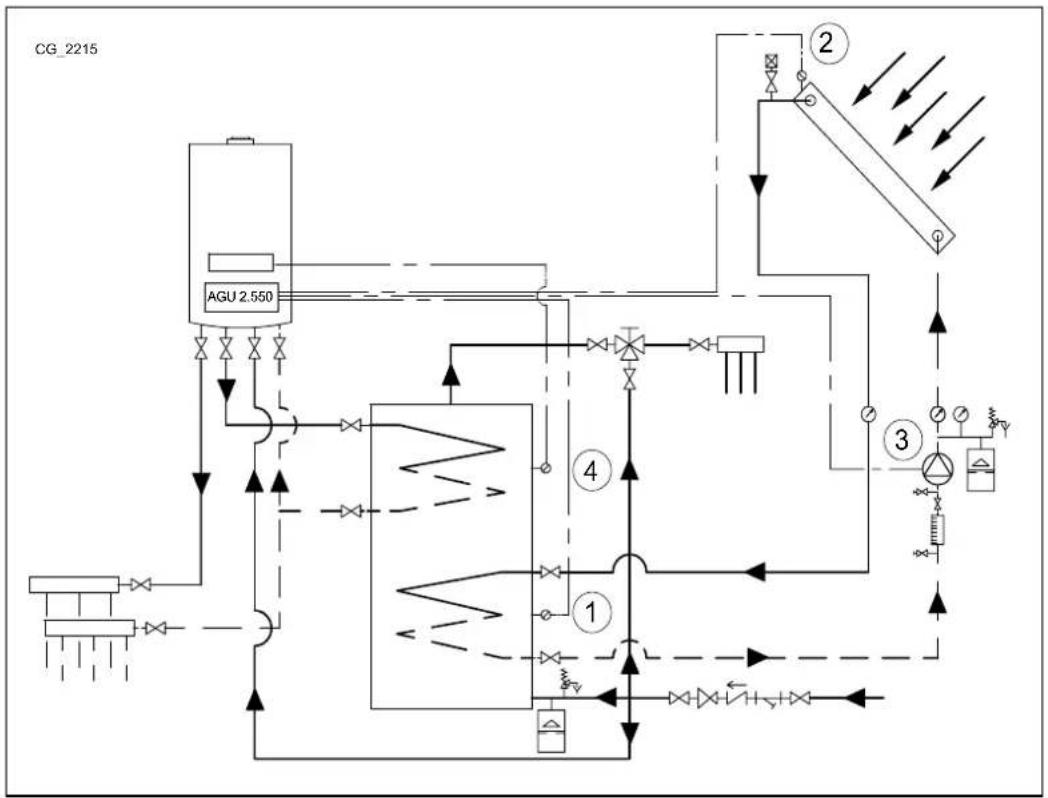

1	Führer des Solarboilers B31 (BX22-M)	3	Pumpe des Solarkreises Q5 (QX23-N)
2	Führer des Solarkollektors B6 (BX21-M)	4	Boilerrhifer B3 - Klemmenbrett M2 (9-10) des Heizkessels

Die in dieser Dokumentation enthaltenen Schemen dnen als reine Richtangabe und mussen durch eine wärmetechnische Studie beegt werden.

Mit der Fernbedienung, das Menu 2 öffnen, wie in Kapitel 5 beschrieben und folgende Einstellungen vornehmen:

MENÜ	PROGRAMMZEILE	EINZUSTELLENDER WERT	BESCHREIBUNG
KONFIGURATION	6020	Solar Trinkwasser	Befährigen der Solarfunktion

Nachstehend sind die verwendeten Parameter angegeben. Bei Verwendung von Solarplatten mit Vakuumrohren muss die spezi-fische Schutzfunktion aktiviert werden (Parameter 3830, 3831).

MENÜ PROGRAM	RAMMZEILE WERT	BESCHREIBUNG
KONFIGURATION	3810 Default	8°C	Temperaturdifferenz zwischen Kollektor und Solarboilerfühler zum Einschalten der Solarpumpe
	3811 Default	4°C	Temperaturdifferenz zwischen Kollektor und Solarboilerfühler zum Ausschalten der Solarpumpe
	3850 Default	“---”	Temperatur, über welcher die Kollektorpumpe lauft (nur wenn die Höchsttemperatur des Boilers nicht erreicht wurde)

Auf das Menu 3

zugreifen.

(Kapitel 5.2)

SOLAR	3830 Default	“----”	Max. Zeit zur Blockierung der Solarpumpe, wenn die Kollektortemperatur den Höchstwert (Parameter 3850) in der Mindestzirkulationszeit (Parameter 3831) erreicht.
	3831 Default	30s Mindestzirkulationszeit der Kollektorpumpe

Sobald auf dem Display das Symbol entscheidt, bedeutet dies, dass die Pumpe der Solaranlage in Betrieb ist, um den Boiler aufzuheizen.

10. PARAMETEREINSTELLUNG

10.1 HEIZANLAGE

Schalttafel			MENÜ HEIZKREIS CR 1, 2, 3		Werkseitig eingestellter Wert	Mindest	Höchst
CR1	CR2	CR3
700	1000	1300	Schutzbetrieb aus: Der Heizkessel schaltet ein, wenn die Raumtemperatur einen Wert von < 6°C erreicht.Automatik: Die Temperatur des zu heizenden Raums hängt von der Stundenprogrammierung abReduziert: Die Temperatur des zu heizenden Raums ist reduziertKomfort: Die Temperatur des zu heizenden Raums ist Komfort		-	Komfort	-	-
710	1010	1310	Komfort-Raumtemperatur	°C	20	Reduziert	Maximum Komfort
712	1012	1312	Reduzierte Raumtemperatur	°C	16	Frostschutz	Komfort
714	1014	1314	Frostschutz-Raumtemperatur	°C	6	4	Reduziert
720	1020	1320	Auswahl der Heizkurve des Außentemperaturführers	-	1,5	0,1	4
730	1030	1330	Bei Vorhandsein eines Außentemperaturführers und Vorgabe der automatischen Betriebsart, wird eine automatische Steuerung des Heizbetriebs (ON-OFF) in Funktion der vorgegebenen (Außen-)Temperatur erzielt.	°C	---	8	30
740	1040	1340	Mindest-Vorlaufwert (z. B. mit aktiver modulierender Vorlauffung)	°C	25	8	Sollwert Maximum
741	1041	1341	Max. Vorlaufwert (z. B. mit aktiver modulierender Vorlauffung)	°C	80	Sollwert Minimum	95
742	1042	1342	Vorlauftemperatur bei Anschluss eines Raumgeräts ( --- = Befährung des modulierenden Vorlaufs)	°C	80	Sollwert Minimum	Sollwert Maximum
750	1050	1350	Einfluss der Raumtemperatur auf die Außentemperatur und umgekehrt ( Funktion Raumeinfluss): — %: nur Außentemperatur 1..99 %: Außentemperatur mit Raumkompensation 100 %: nur Raumtemperatur	%	50	1	100
760	1060	1360	Ausschaltdifferenzial des Heizkessels in Funktion der gewünschten Raumtemperatur	°C	0,5	0,5	4
809	1109	1409	Die Heizkesselpumpe und die Kreispumpe bleiben 24h eingeschaltet.	-	nein	-	-
834	1134	1434	Schließzeit des Mischventils für die Niedrigtemperatur	s	180	30	873
850	1150	1450	Es wird die Verwendung des 'Handbetriebs' empfohlen.	-	aus
851	1151	1451	Vorlauftemperatur, bei welcher die Funktion 'Estrichtrocknung' veranlasst werden soll	°C	25	0	95
855	1155	1455	Aktuelle Vorlauftemperatur der Funktion Estrichtrocknung	°C	-	-	-
856	1156	1456	Wochentag während der Aktivierung der Funktion 'Estrichtrocknung'	-	-	-	-

CR = Heizkreis

10.2 TRINKWARMWASSERANLAGE

Schalttafel	MENÜ TRINKWARMWASSERKREIS		Werkseitigeingestellter Wert	Mindest Höchst
1600	BetriebsartEin = Sollwert gleich dem Schutzbetrieb-SollwertAus = Nennssollwerteco = Vorheizung aus	-	ein --
1610 Nennssollwert TWW °C 60 35 60
1612 Sollwert reduzierten TWW °C 35 8 60
1620	Befährigung des Stundenprogramms	-	24h/Tag	-
1640	Betriebsart LegionellenfunktionAusPeriodischFixer Wochentag	-	aus	--
1641 Tage zwischen einer Legionellenfunktion und der{nachsten}(1...7)	-	7	-	-
1642 Tag der Legionellenfungkion (Montag...Sonntag)	-	Montag	-	-
1644	Uhrzeit, ab welcher die Legionellenfungtion einschaltet	-	---	-
1660 Verwendungart der Umlaufpumpe TWW	-		TrinkwasserFreigabe	-
1663	Temperatur, bei welcher die Umlaufpumpe TWW ausschaltet	°C	45	8

10.3 VERSCHIEDENE PARAMETER

Schalttafel	KONFIGURATIONSMENU	Werkseitig eingestellter Wert
5710	Befähigen des Heizkreises 1	ein
5721	Befähigen des Heizkreises 3	aus
5730	Einstellungen der TWW-Fühlers in Funktion der Heizkesselart (mit oder ohne Speicher)
5731	Art des Treibers zur Kontrolle des TWW-Vorrangs	Umlenkventil
5970	Fühler des TWW-Vorrangs (für Heizkessel ohne Speicher)	-
5971	Position des Kontaks in Ruhestellung	-
5973...5976	Parameter zur Bestimmung der Wasserfordermenge des TWW	-
5977	Eingang für den Raumthermostat eines des Heizkreise	Raumthermostat Zone 1
5978		-
6020	Multifunkional: es konnen manuell die Ein- und Ausgänge konfiguriert werden. Heizkreise 1, 2 oder 3: steuert die Mischzone (1,2 oder 3 -Kapitel 6)	-
6021	Rücklaufregler: nicht verwendet	-
	Solar Trinkwasser: zur Verwaltung einer Solaranlage mit 2 Fühlem und Pumpe (Kapitel 8)	-
	Vorregler/Zubringerpumpe: nicht verwendet	-
6024	Nicht verwendet	-
6026		-
6028		-
6030...6038	Siehe Kapitel 10	-
6040...6045	Siehe Kapitel 10	-
6046...6068	Siehe Kapitel 10°	-
6097	Für den Solarkollektor verwendete Fühlerart	Pt 1000
6200	Speicherungs aller mit dem Heizkessel und dem Zubehör verbundenen Fühler (Kapitel 5.2)	-
6212...6213	Herstellerinformationen	-
6215	Herstellerinformationen	-
6217	Herstellerinformationen	-
6230	Herstellerinformationen	-
6231	Herstellerinformationen	-
6704	Befährung Anzeige interner Code	ja
6705	Aktuell vorhandener interner Fehlercode	-
6706	Brennerphase, in welcher der Fehler aufgetreten ist	-
6710	Reset des externen Alarms (Kapitel 10)	nein
6800	Letzter angefallener Fehler	-
6805	Internet Code des letzten angefallenen Fehlers	-
6806	Brennerphase, in welcher der letzte Fehler angefallen ist	-
von 6810 bis 6996	Archiv der vergangenen Fehler	-

Die dargestelltien Konfiguration gelten auch fur andere Relais/Fuhler/Eingänge der Karte, z. B. fur das Relais QX1 (Zeile 5890) oder die Fuhler BX2 (Zeile 5931) und BX3 (Zeile 5932).

11. VERSCHIEDENE FUNKTIONEN

Neben der vorgehend beschrieben Einstellungen konnen auch die Ein- und Ausgabe gemäß den Anlagenerfordernissen konfiguriert werden. In den nachstehenden Beispelen wurden der Relaisausgang QX21 und der Fuhler BX21 des Zubehör berücksichtigt, aber Gleiches gilt auch fur die Relais QX22, QX23 und den Fuhler BX22. In allen Fällen ist es erforderlich, das Zubehör als "Multifunktonal" einzustellen.

MENÜ PROGRAMMZEILE PARAMETER EINZUSTELLENDER WERT BESCHREIBUNG
KONFIGURATION	6020	Funktion Extensionsmodul 1	Multifunktionai	Befährigen der Solarfunktion

11.1 TRINKWARMWASSER-ZIRKULATIONSPUMPE

Wenn ein Boiler fur das Warmwasser verwendet wird, kann die Umlaufpumpe gesteuet werden. Die Befähigung der Funktion hangt von der Stundenprogrammierung des Trinkwarmwassers ab. Um die Umlaufverluste zu minimieren, wird die Pumpe 10 Minuten lang eingeschaitet, dann folgt eine Pause von 20 Minuten. Mit der Fernbedienung das Menu 2 abrufen, wie in Kapitel 5 beschrieben:

MENÜ PROG	RAMMZEILE	WERT	BESCHREIBUNG
KONFIGURATION	6030	Zirkulationspumpe Q4	Befährung der Zirkulationspumpe des Trinkwarmwassers (Ausgang Relais QX21)
	6040 TWW	Zirkulationsfuhrer B39	Befährung des Zirkulationsfuhlers des Trinkwarmwassers (Fühler BX21)
TRINKWASSER	1663	Werkeinstellung = 45°C	Trinkwassertemperatur, unter welcher die Pumpe einschaltet (Zirkulationssollwert)

11.2 SOLARANLAGE FÜR SCHWIMMBÄDER

Die Hezung eines Schwimmbades mit Solarplatten kann folgendermaßen gemacht werden.

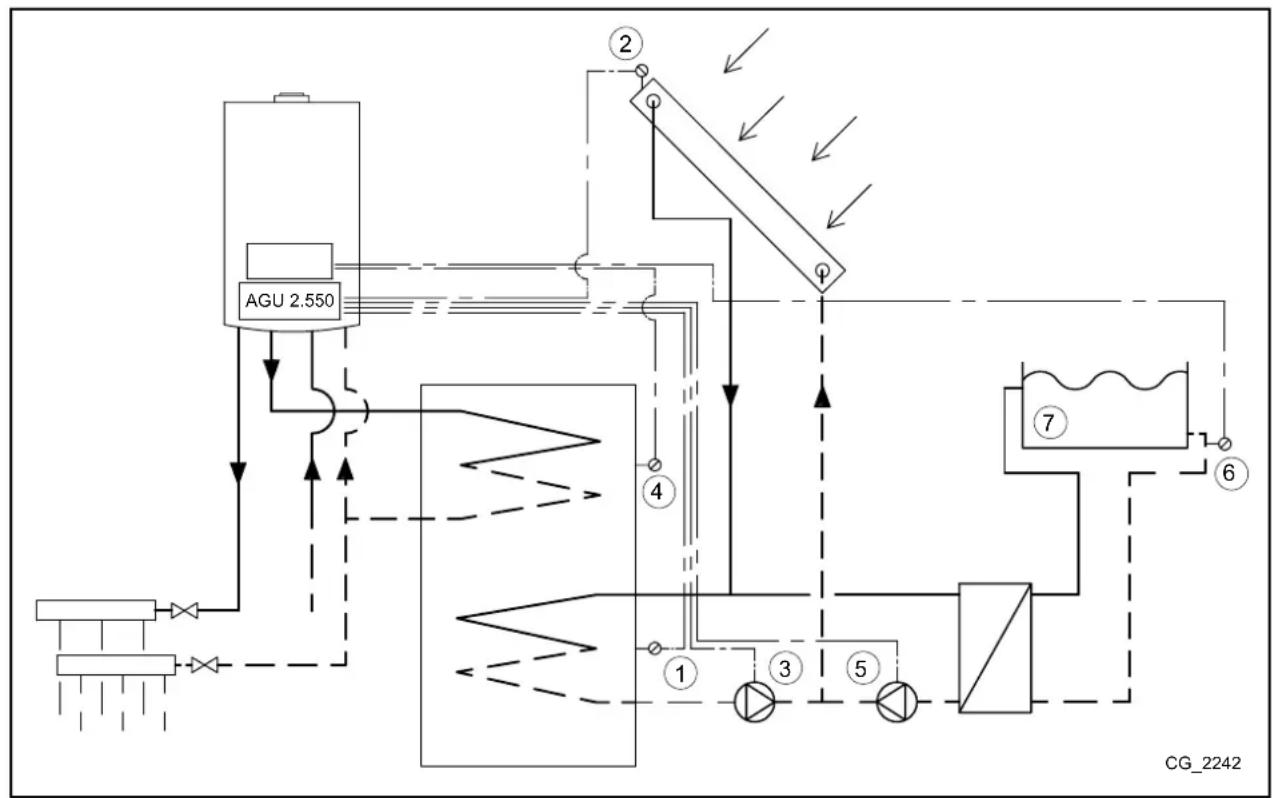

1	Fühler des Solarboilers B31 (BX22-M)	5	Schwimmbadpumpe (QX21-N)
2	Fühler des Solarkollektors B6 (BX21-M)	6	Rücklafführer Schwimmbadheizung - Klemmenbrett M2 des Heizkesses
3	Pumpe des Solarkreises Q5 (QX23-N)	7	Schwimmbad
4	Boilerführer B3 - Klemmenbrett M2 (9-10) des Heizkesses

Die in dieser Dokumentation enthaltenen Schemen dnen als reine Richtangabe und mssen durch eine warmetechnische Studie beegt werden.

Die Konfiguration gemäß Kapitel 8 vornehmen. Damit ist das System für die Verwendung der Solartafeln für den Warmwasserkreis konfiguriert. Mit der Fermbedienung das Menu 2 abrufen, wie in Kapitel 5 beschrieben:

MENÜ PROG	RAMMZEILE WERT BESCHREIBUNG
KONFIGURATION	5931 Schwimmbadfühler B13 Befährigung des Schwimmbadfühlers (Eingang Führer BX2)
	6030 Solarsellglied Schw'bad K18		Befährigen der Pumpe zur Behezung des Schwimmbads (Ausgang Relais QX21)
TRINKWASSER	6046 Freigabe Schwimmbad Solar		Aktivierung der Schwimmbadbehezung (z. B. mittels Schwimmerschalter oder manuellem Befehl)

Die Verwendung des Kontaks H2 ist wichtig, weil damit der korrekte Betrieb des Systems und der Wärmeausstausch mit dem Schwimmbad - sofern von thisem befähigt - gewährleistet ist. Deshalb sicherstellen, dass das Schwimmbad mit Wasser gefüllt und in Betrieb ist.

11.3 ALLGEMEINE WÄRMEANFORDERUNG

Be der allgemeinen Wärmeanforderung handelt es sich um einen Wärmebedarf, welcher nicht von einem der drei verfügbaren Heizkreise bzw. vom Trinkwarmwasserkreis signalisiert wird. These Anforderung wird als Abnehmerbedarf bezeichnet und dient dazu, externe Einheiten mit Wärme zu versorgen, um beispelseweise das Wasser eines Schwimmbads zu heizen.

These Funktion wird mit folgender Konfiguration aktiviert. Mit der Fernbedienung das Menu 2 abrufen, wie in Kapitel 5 beschrieben:

MENÜ PROGRAM	MZEILE WERT BESC	HREIBUNG
KONFIGURATION	6030	Verbr'kreispumpe VK1Q15	Befährung der Pumpe für die externe Verbraucheranforderung 1(Ausgang Relais QX21)
	6046	Verbr'anforderung VK1	Kontakt für die externe Anforderung 1
VERBRAUCHERKREIS 1	1859	Werkeinstellung = 70°C	Vorlauftemperatur Heizing für externe Anforderung 1

Falls der Wärmebedarf von einem Analogsignal 0-10 V angezeigt wird, muss der Parameter 6046 auf "Verbr'anforderung VK1 10V" eingestellt werden. Weiters muss die Signalmerkmale mit folgenden Parametern vorgegeben werden:

6049

Spannungswert 1 H2 Modul 1

6050

Funktionswert 1 H2 Modul 1

6051

Spannungswert 2 H2 Modul 1

6052

Funktionswert 2 H2 Modul 1

11.4 ANDERE KONFIGURATIONEN

Nachstehend sind weitere Konfigurationen zusammenfasst:

Relais QX21

Alarmausgang K10	Alarm (z. B. Mehrfamilienhaus)
Zubringerpumpe Q14 Pumpe ein	bei jeder Heizanforderung oder externer Anforderung
Zeitprogramm 5 K13	Kontakt wird durch “Stundenprogramm aux.” gesteuert
Kälteanforderung K28	Kühlanforderung vom Kühlkeis 1
Wassernachfüllung K34	Ventil automatisches Anflällen des Heizkessels
Geblaseabschaltung K38 Kontrolle des externen Ventilators

Fuhler BX21

Pufferspeicherfuhler B4	Boilerfuhler Heizung (oben)
Pufferspeicherfuhler B41	Boilerfuhler Heizung (unter)
Pufferspeicherfuhler B42	Dritter Boilerfuhler Heizung (in der Mitte des Boilers)

Eingang H2

Fehler-/Alarmeldung	Externes Alarmsignal
Kessel-Durchflusschalter	Steuert den Heizkessel-Flusswächter (nur verwenden, falls nicht im Heizkessel vorhanden)
Kesselthermostat	Steuert den Heizkessel-Thermostat (nur verwenden, falls nicht im Heizkessel vorhanden)
Verbr'anforderung VK1 10V	Externe Anforderung 1 mit Signal 0-10V (*)
Druckmessung 10V	Druckmessung mit Signal 0-10V (*)
Leistungsvorgabe 10V	Einstellung der Heizkesselleistung in Funktion des Signals 0-10V (*)

• Um die Funktionen zu verwenden, müssen die Merkmale des Analogsignals mit den folgenden Parametern des Menüs Konfiguration der Fembedienung eingestellt werden:

6049

Spannung'wert 1 H2 Modul 1

6050

Funktionswert 1 H2 Modul 1

6051

Spannung'wert 2 H2 Modul 1

6052

Funktionswert 2 H2 Modul 1

12. TABELLE BETRIEBSSTÖRUNGEN

E	Betriebsstörung Störungs	beschreibung
10 Außentemperaturfuhlersonde	Heizkreis befähigt ohne jegliche Steuerung (Thermostat, Raumgerät oder externes Gerät) oder defekter Außentemperaturfuhlern
84 B$B, Adressenkonflukt 2 oder mehr	rere Raumgeräte sind für denselben Heizkreis konfiguriert.
98	Zusätzliches Modul 1	Zubehör AGU 2.550 nicht gefunden oder nicht erkannt
99	Zusätzliches Modul 2	Zubehör AGU 2.550 nicht gefunden oder nicht erkannt
373	Zusätzliches Modul 3	Zubehör AGU 2.550 nicht gefunden oder nicht erkannt
30 Führer Vorlauf 1 Führer des Mischkreises 1 nicht gefunden°
32 Führer Vorlauf 2 Führer des Mischkreises 2 nicht gefunden°
260 Führer Vorlauf 3 Führer des Mischkreises 3 nicht gefunden°
335 BX21 keine Funktion Führer BX21	nicht konfiguriert
336 BX22 keine Funktion Führer BX22	nicht konfiguriert
324 BX gleiche Führer Zwei oder mehrere Führer sind für thiselbe Funktion konfiguriert.
52 Führer ACS 2 Führer Solarwasserkreis nicht gefunden
73 Führer Kollektor 1 Führer Solarkollektor nicht gefunden
57 Führer ACS-Zirkulation Führer Warmwasserzirkulation nicht gefunden
243 SchwimmbadfuhlereSchwimmbadfuhlernicht gefunden
25 Führer Holzheizkessel°		Führer des Biomasse-Heizkessels nicht gefunden
346	Heizkesselpumpe Q10 nicht vorhanden	Pumpe des Biomasse-Heizkessels nicht gefunden

13. TECHNISCHE MERKMALE

Stromversorgung	Versorgungsspannung	AC 230 V (±10 %)
	Betriebsfrequenz	50/60 Hz
	Aufnahmeleistung	4 VA
	Versorgungssicherung (Speisung und Ausgänge)	max. 10 AT
Verkabelung	Steifer oder biesgamer Draht (geflochten oder mit Stütze)	-
	Einpolig	0,5...2,5 mm²
	Zweipolig	0,5...1,5 mm²
Funktionsdaten	Softwareklasse	A
	Betriebsart EN 60 730	1b (automatischer Vorgang)
Eingänge	Digitaleingang H2	-
	Niedrigstschutzspannung für saubere Kontakte	-
	Niedrigspannungskontakt	-
	Spannung mit offenem Kontakt	DC 12 V
	Strom mit geschlossenem Kontakt	DC 3 mA
	Analogeingang H2	-
	Niedrigstschutzspannung	-
	Bereich	DC 0..10 V
	Innenwiderstand	>100 kΩ
	Eingang L	AC 230 V (±10%)
	Innenwiderstand	>100 kΩ
	Eingang Sensoren BX21, BX22	NTC 10k
	Zulässige Verbindungskabel (Kupfer)	-
	Schnitt	mm²	0,25	0,5	0,75	1,0	1,5
	Max. Länge	m	20	40	60	80	120
Ausgänge	Ausgangsrelais	-
	Strombereich	AC 0,02...2 (2) A
	Max. Anlaufstrom	15 A für ≤1 s
	Max. Strom (für alle Relais)	AC 6 A
	Spanningsbereich AC 24...230 V (für sauberen Kontakt)
Schnittstelle	BSB	Anschluss mit 2 Kabeln, nicht austauschbar
	Länge Basiseinheit - Peripherergeäte	max. 150 m
	Gesamtlänge	max. 300 m (max. Kabelleistung 60nF)
	Kabelquerschnitt	0,5 mm²
Max. Anzahl von in Kaskade anschließbaren Heizkessel		16

TARTALOMJEGYZEK

AJELZESEK LEIRASA 70
