NÁVOD NA OBSLUHU K3 Power Control Home Kärcher

Ochrana životného prostredia 96

Používanie v súlade s účelom.... 97

Príslušenstvo a náhradné diely 97

Symboly na prístroji.... 97

Montáž 97

Uvedenie do prevádzky.... 98

Prevádzka 98

Preprava....99

Skladovanie....99

Ošetrovanie a údržba.... 99

EÚ vyhlásenie o zhode 100

Všeobecné upozornenia

Pred prvým použitím prístroja si prečítajte tento originálny návod na obsluhu a priložené bezpečnostné pokyny. Riad'te

sa informáciami a pokynmi, ktoré sú v nich uvedené.

Obidva dokumenty si uschovajte pre neskoršie použitie alebo pre nasledujúceho majitela.

KÄRCHER Home & Garden App

KÄRCHER Home & Garden App obsahuje:

• Informácie o montáži a uvedení do prevádzky
• Informácie o oblastiach použitia
• Tipy a triky
• Často kladené otázky s podrobnou pomocou pri poruchách
  ● Pripojenie k servisnému stredisku KÄRCHER

Aplikáciu si môžete stiahnuť tu:

GET IT ON
Google Play

• Google Play™ a Android™ sú ochranné známky alebo registrované ochranné známky spoločnosti Google Inc.
• Apple® a App Store® sú ochranné známky alebo registrované ochranné známky spoločnosti Apple Inc.

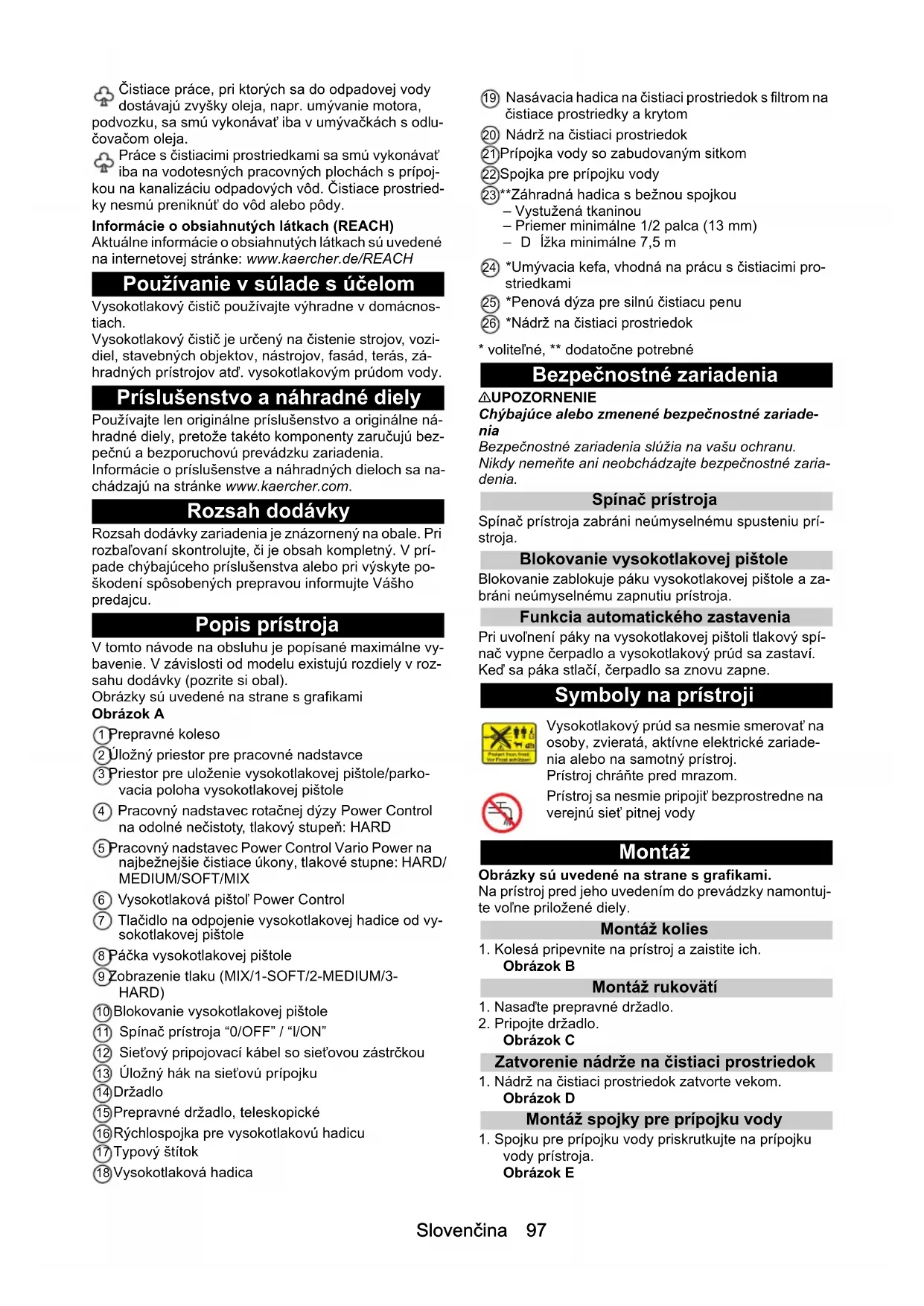

Ochrana životného prostredia

Obalové materiály sú recyklovateľné. Obaly zlik-vidujte ekologickým spôsobom.

Elektrické a elektronické zariadenia obsahujú cenné recyklovatel'né materiály a často aj komponenty ako napr. batérie, akumulátory alebo olej, ktoré pri nesprávnej manipulácii alebo likvidácii

môžu predstavovat potenciálne nebezpečenstvo pre l'udské zdravie a životné prostredie. Tieto komponenty sú však pre správnu prevádzku zariadenia nevyhnutné.

Zariadenia označené týmto symbolom nesmú byť likvidované spolu s domovým odpadom.

Čistiace práce, pri których sa do odpadovej vody dostávajú zvyšky oleja, napr. umývanie motora, podvozku, sa smú vykonávať iba v umývačkách s odlučovačom oleja.
Práce s čistiacimi prostriedkami sa smú vykonávať iba na vodotesných pracovných plochách s prípojkou na kanalizáciu odpadových vôd. Čistiace prostriedky nesmú preniknút do vôd alebo pôdy.

Informácie o obsiahnutých látkach (REACH)

Aktuálne informácie o obsiahnutých látkach sú uvedené na internetovej stránke: www.kaercher.de/REACH

Používanie v súlade s účelom

Vysokotlakový čistič je určený na čistenie strojov, vozi-diel, stavebných objektov, nástrojov, fasád, terás, zá-hradných prístrojov atd. vysokotlakovým prúdom vody.

Príslušenstvo a náhradné diely

Používajte len originálne príslušenstvo a originálne náhradné diely, pretože takéto komponenty zaručujú bezpečnú a bezporuchovú prevádzku zariadenia. Informácie o príslušenstve a náhradných dieloch sa nachádzajú na stránke www.kaercher.com.

Rozsah dodávky

Rozsah dodávky zariadenia je znázornený na obale. Pri rozbaľovaní skontrolujte, či je obsah kompletný. V prípade chýbajúceho príslušenstva alebo pri výskyte poškodení spôsobených prepravou informujte Vášho predajcu.

Popis prístroja

V tomto návode na obsluhu je popísané maximálne vybavenie. V závislosti od modelu existujú rozdiely v rozsahu dodávky (pozrite si obal).

Obrázky sú uvedené na strane s grafikami

Obrázok A

① Prepravné koleso
② Úložný priestor pre pracovné nadstavce
③Priestor pre uloženie vysokotlakovej pištole/parkovacia poloha vysokotlakovej pištole
④ Pracovný nadstavec rotačnej dýzy Power Control na odolné nečistoty, tlakový stupeň: HARD
⑤ Pracovný nadstavec Power Control Vario Power na najbežnejšie čistiace úkony, tlakové stupne: HARD/MEDIUM/SOFT/MIX
⑥ Vysokotlaková pištol' Power Control
⑦ Tlačidlo na odpojenie vysokotlakovej hadice od vysokotlakovej pištole
⑧ Páčka vysokotlakovej pištole
⑨ Zobrazenie tlaku (MIX/1-SOFT/2-MEDIUM/3-HARD)
⑩ Blokovanie vysokotlakovej pištole
⑪ Spínač prístroja "0/OFF" / "I/ON"
⑫ Siet'ový pripojovací kábel so siet'ovou zástrčkou
⑬ Úložný hák na sieťovú prípojku
14 Držadlo
⑮Prepravné držadlo, teleskopické
⑯Rýchlospojka pre vysokotlakovú hadicu
⑰Typový štítok
⑱ Vysokotlaková hadica

⑲ Nasávacia hadica na čistiaci prostriedok s filtrom na čistiace prostriedky a krytom
20 Nádrž na čistiaci prostriedok
21Prípojka vody so zabudovaným sitkom
22 Spojka pre prípojku vody
23**Záhradná hadica s bežnou spojkou
– Vystužená tkaninou
– Priemer minimálne 1/2 palca (13 mm)
– D Ížka minimálne 7,5 m

24 *Umývacia kefa, vhodná na prácu s čistiacimi pro-striedkami

25 *Penová dýza pre silnú čistiacu penu

* voliteľné, ** dodatočne potrebné

Bezpečnostné zariadenia

⚠UPOZORNENIE

Chýbajúce alebo zmenené bezpečnostné zariadenia

Bezpečnostné zariadenia slúžia na vašu ochranu.

Nikdy nemeňte ani neobchádzajte bezpečnostné zariadenia.

Spínač prístroja

Spínač prístroja zabráni neúmyselnému spusteniu prístroja.

Blokovanie vysokotlakovej pištole

Blokovanie zablokuje páku vysokotlakovej pištole a zabráni neúmyselnému zapnutiu prístroja.

Funkcia automatického zastavenia

Symboly na prístroji

Vysokotlakový prúd sa nesmie smerovat' na osoby, zvieratá, aktívne elektrické zariadenia alebo na samotný prístroj.

Prístroj chráňte pred mrazom.

Prístroj sa nesmie pripojit' bezprostredne na verejnú siet' pitnej vody

Montáž

Obrázky sú uvedené na strane s grafikami.

Na prístroj pred jeho uvedením do prevádzky namontujte voľne priložené diely.

Montáž kolies

1. Kolesá pripevnite na prístroj a zaistite ich.

Obrázok B

Montáž rukovätí

1. Nasad'te prepravné držadlo.
2. Pripojte držadlo.

Obrázok C

Zatvorenie nádrže na čistiaci prostriedok

1. Nádrž na čistiaci prostriedok zatvorte vekom.

Obrázok D

Montáž spojky pre prípojku vody

1. Spojku pre prípojku vody priskrutkujte na prípojku vody prístroja.

Obrázok E

Uvedenie do prevádzky

1. Zariadenie umiestnite na rovnú plochu.
2. Vysokotlakovú hadicu zastrčte do rýchlospojky tak, aby došlo k jej počuteľnému zapadnutiu.
3. Vysokotlakovú hadicu zastrčte do vysokotlakovej pištole tak, aby došlo k jej počuteľnému zapadnutiu.

Obrázok F

Upozornenie

Dbajte na správne zarovnanie vsuvky.

Obrázok G

1. Potiahnutím vysokotlakovej hadice skontrolujte, či sú spojenia bezpečné.

2. Sieťovú zástrčku zasuňte do zásuvky.

Zásobovanie vodou

Pripojovacie hodnoty sú uvedené na typovom štítku alebo v kapitole Technické údaje.

Dodržiavajte predpisy dodávatel'a vody.

POZOR

Škody spôsobené znečistenou vodou

Nečistoty vo vode môžu spôsobit' poškodenie čerpadla a príslušenstva.

Spoločnost' KÄRCHER ponúka na ochranu použitie vodného filtra KÄRCHER (špeciálne príslušenstvo, objednávacie číslo 4.730-059).

Pripojenie na vodovodné potrubie

POZOR

Hadicová spojka s Aquastopom na prípojke vody prístroja

Poškodenie čerpadla

Na prípojke vody prístroja nikdy nepoužívajte hadicovú spojku s Aquastopom.

Na kohútik môžete použit' spojku Aquastop.

1. Záhradnú hadicu nastrčte na spojku pre prípojku vody.
2. Záhradnú hadicu pripojte na vodovodné potrubie.
3. Celkom otvorte kohútik na vodu.

Obrázok H

Prevádzka

POZOR

Poškodenie prístroja

V prípade, že sa v prístroji v priebehu 2 minút nevytvorí tlak, vypnite prístroj a postupujte podľa pokynov v kapi- tole Pomoc pri poruchách.

Power Control System

Zobrazenie tlaku na vysokotlakovej pištoli zobrazuje aktuálne nastavený tlakový stupeň pri prevádzke s pracovným nadstavcom Power Control.

Upozornenie

Citlivost' materiálov sa môže veľmi líšit' v závislosti od veku a stavu. Odporúčania preto nie sú záväzné.

Upozornenie

Pri prevádzke s plošným čističom a s iným príslušenstvom nie je zobrazenie tlaku vierohodné.

Indikátor Tl	akový stu-peň	Odporúčané napr. pre
	HARD Kamer	né terasy vyrobené z dlažby alebo umytého betó-nu, asfalt, kovové povrchy, záhradné náradie (fúrik, rýl'atd'.)

Indikátor Tl	akový stu-peň	Odporúčané napr. pre
	MEDIUM Oso	bné motorové vozidlá/motocykle, tehlové povrchy,omietnuté steny, plastovýnábytok
	SOFT Dreven	é plochy, bicykel,pieskovcové povrchy, rata-nový nábytok
	MIX Prevádzka	s čistiacim pro-striedkom

Prevádzka s vysokým tlakom

POZOR

Poškodenie lakovaných alebo citlivých povrchov

Povrchy sa poškodia pri príliš malej vzdialenosti prúdu vody alebo pri vol'be nesprávného pracovného nadstavca.

Pri čistení lakovaných povrchov dodržiavajte minimálne 30 cm vzdialenost' prúdu vody.

Pneumatiky, lak alebo citlivé povrchy ako drevo nečistite rotačnou dýzou.

1. Zapnite prístroj ("I/ON").
2. Odblokujte páčku vysokotlakovej pištole.
3. Stlačte páčku vysokotlakovej pištole. Prístroj sa zapne.
4. Pracovný nadstavec Power Control Vario Power otáčajte, až kým sa na zobrazení tlaku nezobrazí požadovaný tlakový stupeň.

Prevádzka s umývacou kefou

POZOR

Poškodenie laku

Poškodenie povrchov znečistenou umývacou kefou Pred nasadením umývacej kefy sa ubezpečte, že je bez nečistôt alebo iných častíc.

Upozornenie

Pri použití umývacích kief prístroj pracuje s nízkym tlakom. Preto je možné primiešat čistiace prostriedky.

1. Umývaciu kefu zasuňte do vysokotlakovej pištole a zablokujte ju otočením o 90°.

Prevádzka s čistiacim prostriedkom

⚠NEBEZPEČENSTVO

Nerešpektovanie karty bezpečnostných údajov

Vážne poškodenie zdravia následkom neodborného používania čistiaceho prostriedku

Dbajte na kartu bezpečnostných údajov od výrobcu čistiaceho prostriedku, najmä pokyny týkajúce sa osobného ochranného vybavenia.

Upozornenie

Čistiaci prostriedok sa môže primiešat' iba pri nízkom tlaku.

Upozornenie

Čistiace prostriedky spoločnosti KÄRCHER zaručujú bezchybnú prácu. Nechajte si poradit alebo požadujte náš katalóg, príp. informačné prospekty o čistiacich prostriedkoch.

1. Roztok čistiaceho prostriedku nalejte do nádrže na čistiaci prostriedok. Dodržiavajte pritom dávkovacie pokyny uvedené na obale čistiaceho prostriedku.

Obrázok J

1. Nádrž na čistiaci prostriedok zatvorte vekom. Obrázok D

2. Nádrž na čistiaci prostriedok nasadte do prístroja.

3. Použite pracovný nadstavec Vario Power.

4. Pracovný nadstavec otáčajte smerom k "MIX", kým sa na vysokotlakovej pištoli nezobrazí "MIX". Počas prevádzky sa roztok čistiaceho prostriedku primiešava do prúdu vody.

5. Voliteľne použite penovú dýzu.

a Penovú dýzu spojte s fl'ašou na čistiaci prostriedok.

Obrázok K

b Penovú dýzu zasuňte do vysokotlakovej pištole a zablokujte ju otočením o 90°.

Odporúčaná metóda čistenia

1. Nastriekajte malé množstvo čistiaceho prostriedku na suchý povrch a nechajte pôsobit' (nevysušit').

2. Uvolnené nečistoty opláchnite vysokotlakovým prúdom.

Po prevádzke s čistiacim prostriedkom

1. Prístroj cca 30 sekúnd preplachujte čistou vodou.

Prerušenie prevádzky

1. Uvoľnite páčku vysokotlakovej pištole. Po uvoľnení páky sa prístroj vypne. Vysoký tlak v systéme zostane zachovaný.

2. Zablokujte páčku vysokotlakovej pištole. Obrázok L

3. Vysokotlakovú pištol's pracovným nadstavcom položte do parkovacej polohy.

4. Počas pracovných prestávok dlhších ako 5 minút prístroj vypnite "0/OFF".

Ukončenie prevádzky

⚠UPOZORNENIE

Tlak v systéme

Zranenie vodou, ktorá nekontrolovane uniká pod vysokým tlakom

Vysokotlakovú hadicu odpojte z vysokotlakovej pištole alebo prístroja len vtedy, keď už v systéme nie je žiadny tlak.

1. Uvol'nite páčku vysokotlakovej pištole.

2. Zatvorte kohútik na vodu.

3. Páčku vysokotlakovej pištole stlačte na 30 sekúnd. Dôjde k odstráneniu zvyšného tlaku zo systému.

4. Uvol'nite páčku vysokotlakovej pištole.

5. Zablokujte páčku vysokotlakovej pištole.

6. Prístroj odpojte od napájania vodou.

7. Vypnite prístroj "0/OFF".

8. Vytiahnite siežovú zástrčku zo zásuvky.

Preprava

⚠UPOZORNENIE

Pri preprave dbajte na hmotnost' prístroja.

Prenášanie prístroja

1. Prístroj nadvihnite a prenášajte pomocou držadla.

Čtahanie prístroja

1. Vytiahnite prepravný držiak tak, aby počutel'ne zapadol.

2. Prístroj t'ahajte pomocou prepravného držiaka.

Preprava prístroja vo vozidle

1. Vyprázdnite nádrž na čistiaci prostriedok.

2. Prístroj zaistite proti skíznutiu a prevráteniu.

Skladovanie

⚠UPOZORNENIE

Pri skladovaní dbajte na hmotnost' prístroja.

Uschovanie zariadenia

1. Prístroj odložte na rovný podklad.
2. Pracovný nadstavec odpojte od vysokotlakovej piš- tole.
3. Stlačte odpojovacie tlačidlo na vysokotlakovej pištoli a oddel'te vysokotlakovú hadicu od vysokotlakovej pištole.
4. Vysokotlakovú hadicu odpojte od prístroja.
5. Vysokotlakovú hadicu uložte na prístroji.
6. Uložte sieťový pripojovací kábel a príslušenstvo v prístroji.

Pred dlhším uskladnením dbajte na doplňujúce pokyny, pozrite si kapitolu Ošetrovanie a údržba.

Ochrana proti mrazu

POZOR

Ohrozenie prístroja mrazom

Prístroje, ktoré nie sú úplne vyprázdnené, môže mráz zničit.

Prístroj a príslušenstvo celkom vyprázdnite.

Prístroj chráňte pred mrazom.

Musia byt' splnené nasledujúce podmienky:

• Prístroj je odpojený od zásobovania vodou.

• Vysokotlaková hadica je odstránená.

• Zapnite prístroj "I/ON".

• Počkajte maximálne 1 minútu, kým už z vysokotlakovej prípojky prestane vytekat' voda.

• Vypnite prístroj.

• Prístroj s kompletným príslušenstvom uskladnite v mrazuvzdornej miestnosti.

Zranenie následkom dotyku dielov vedúcich prúd Vypnite prístroj.

Prístroj si nevyžaduje údržbu, t. j. nie sú potrebné pravidelné údržbové práce.

Čistenie sitka v prípojke vody

POZOR

Poškodené sito v prípojke vody

Poškodenie prístroja znečistenou vodou

Sito pred vložením do prípojky vody skontrolujte z hlá-diska poškodenia.

V prípade potreby očistite sitko v prípojke vody.

1. Z prípojky vody odoberte spojku.

2. Sito vytiahnite pomocou plochých klieští.

3. Sito očistite pod tečúcou vodou. Obrázok M

4. Sitko vložte do prípojky vody.

Čistenie filtra na čistiace prostriedky

Poruchy majú často jednoduchú príčinu, ktorú dokážete odstránit sami pomocou nasledujúceho prehl'adu. V prípade pochybností alebo pri poruchách, ktoré tu nie sú uvedené sa obrátte na autorizovaný zákaznícky servis.

⚠NEBEZPEČENSTVO

Zranenie následkom dotyku dielov vedúcich prúd Vypnite prístroj.

Vytiahnite siet'ovú zástrčku zo zásuvky.

Prístroj nebeží

1. Stlačte páku vysokotlakovej pištole. Prístroj sa zapne.
2. Skontrolujte, či napätie uvedené na typovom štítku súhlasí s napätím zdroja prúdu.
3. Skontrolujte sieťový pripojovací kábel z hl'adiska poškodenia.

Prístroj nedosahuje požadovaný tlak

Prívod vody je príliš slabý

1. Celkom otvorte kohútik na vodu.
2. Prívod vody skontrolujte z hl'adiska dostatočného prietoku.
   Sitko v prípojke vody je znečistené.
3. Sitko v prípojke vody vytiahnite pomocou plochých klieští.
4. Sito očistite pod tečúcou vodou.
   V prístroji je vzduch.
5. Odvzdušnite prístroj:

a Prístroj bez pripojeného pracovného nadstavca zapnite na maximálne 2 minúty.
b Stlačte vysokotlakovú pištol' a počkajte, kým z vysokotlakovej pištole nebude vytekat' voda bez vzduchových bublín.
c Pripojte pracovný nadstavec.

Silné výkyvy tlaku

1. Čistenie vysokotlakovej hubice:

1. Skontrolujte privádzané množstvo vody.

Netesný prístroj

1. Malá netesnosť prístroja je technicky podmienená. V prípade veľkej netesnosti poverte autorizovaný zákaznícky servis.

Čistiaci prostriedok sa nenasáva

1. Použite pracovný nadstavec Vario Power a otočte ho na „MIX“.
2. Očistite filter v nasávacej hadici na čistiaci prostriedok.
3. Skontrolujte nasávaciu hadicu pre čistiaci prostriedok z hľadiska zalomených miest.

Záruka

V každej krajine platia záručné podmienky vydané našou príslušnou distribučnou spoločnosťou. Prípadné poruchy Vášho zariadenia odstránime v rámci záručnej doby zadarmo, pokial’ ich príčinou boli materiálové alebo výrobné chyby. Pri uplatňovaní záruky sa spolu s dokladom o kúpe obrátte na Vášho predajcu alebo na najbližšie autorizované servisné stredisko. (adresa je uvedená na zadnej strane)

Technické údaje

Elektrická prípojka

Napätie	V
Fáza ~ 1

Frekvencia Hz 50-60

Odber prúdu A 6

Stupeň ochrany IPX5

Trieda ochrany □ II Zaistenie siete (zotrvačné) A 10

Prípojka vody

Prívodný tlak (max.)	MPa	1,2
Teplota vody na prítoku (max.)	°C	40
Privádzané množstvo (min.)	l/min	8

Výkonové údaje prístroja

Prevádzkový tlak	MPa	8
Max. povolený tlak	MPa	12
Prietok, voda	l/min	5,5
Maximálny prietok	l/min	6,3
Prietok, čistiace prostriedky	l/min	0,3
Sila spätného nárazu vysokotlako- Nvej pištole		12

Rozmery a hmotnosti

Typická prevádzková hmotnosť		kg	5,4
Dĺžka mm	297
Šírka		mm	280
Výška		mm	677

Zistené hodnoty podl'a EN 60335-2-79

Technické zmeny vyhradené.

EÚ vyhlásenie o zhode

Týmto prehlasujeme, že nižšie označený stroj zodpovedá na základe svojej koncepcie a konštrukčného vyhotovenia, ako aj od vyhotovení, ktoré sme uviedli do prevádzky, príslušným základným bezpečnostným a zdravotným požiadavkám smerníc ES. V prípade zmeny, ktorú neschválime, stráca toto prehlásenie platnosť. Výrobok: Vysokotlakový čistič

Typ: 1.676-xxx

Príslušné smernice EÚ

2000/14/ES

2014/30/EÚ

Uplatňované postupy posudzovania zhody

2000/14/ES: Príloha V

Podpísané osoby konajú z poverenia a s plnou mocou vedenia spoločnosti.

H. Jenner

Osoba zodpovedná za dokumentáciu: S. Reiser

Alfred Kärcher SE & Co. KG

Alfred-Kärcher-Str. 28 - 40

20 Rezervoar za deterdžent

26*Rezervoar za deterdžent

* opciono, ** dodatno potrebno

Sigurnosni uređaji

△OPREZ

Zatvaranje rezervoara za deterdžent

1. Rezervoar za deterdžent zatvorite poklopcem. Slika D
