NÁVOD NA OBSLUHU CD602 BLACK & DECKER

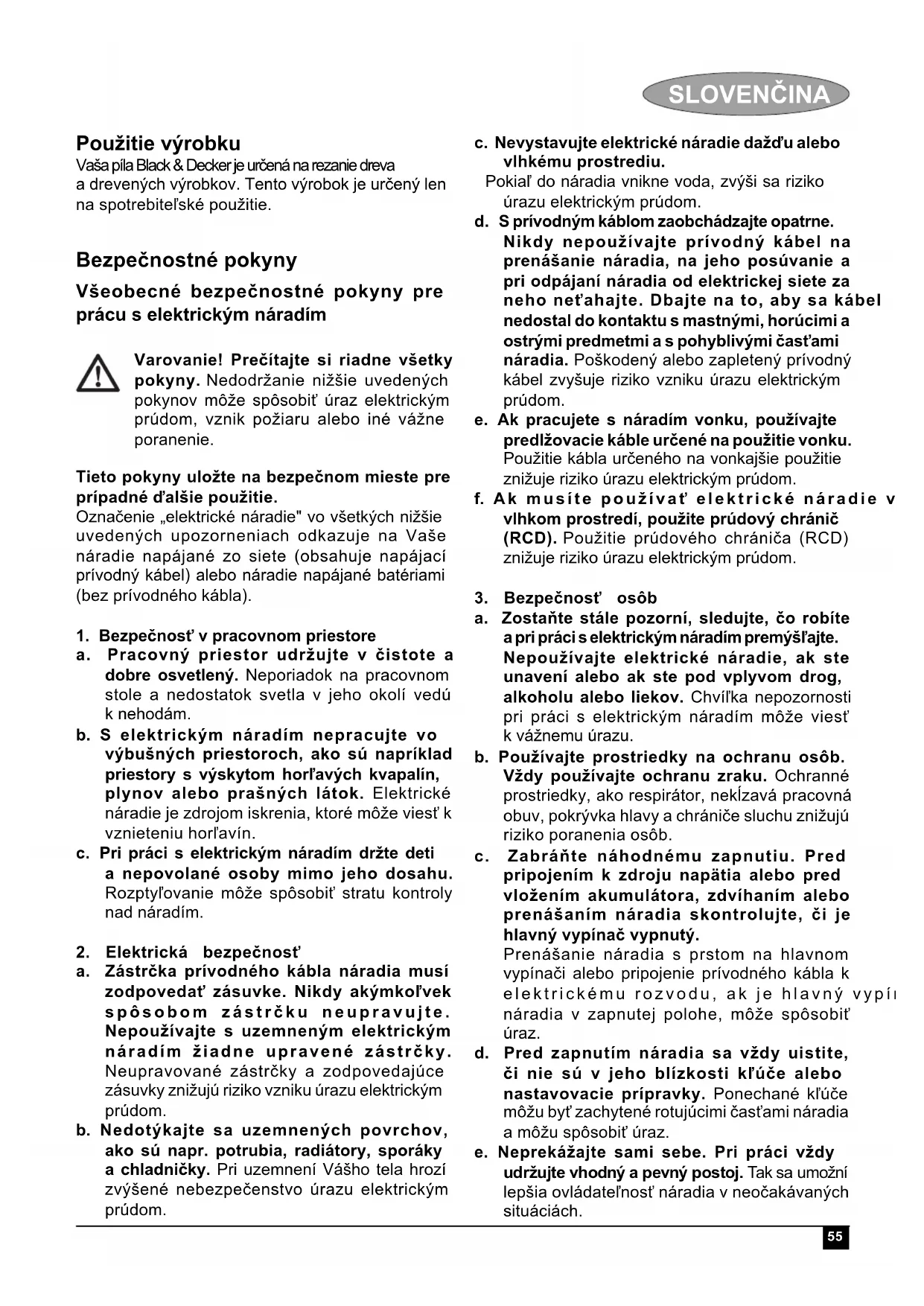

Slovenčina (Preložené z pôvodného návodu) 55

Vaša píla Black & Decker je určená na rezanie dreva a drevených výrobkov. Tento výrobok je určený len na spotrebitel'ské použitie.

Bezpečnostné pokyny

Všeobecné bezpečnostné pokyny pre prácu s elektrickým náradím

Varovanie! Prečítajte si riadne všetky pokyny. Nedodržanie nižšie uvedených pokynov môže spôsobit úraz elektrickým prúdom, vznik požiaru alebo iné vážne poranenie.

Tieto pokyny uložte na bezpečnom mieste pre prípadné d'alšie použitie.

Označenie „elektrické náradie" vo všetkých nižšie uvedených upozorneniach odkazuje na Vaše náradie napájané zo siete (obsahuje napájací prívodný kábel) alebo náradie napájané batériami (bez prívodného kábla).

b. S elektrickým náradím nepracujte vo výbušných priestoroch, ako sú napríklad priestory s výskytom horľavých kvapalín, plynov alebo prašných látok. Elektrické náradie je zdrojom iskrenia, ktoré môže viest' k vznieteniu horľavín.

c. Pri práci s elektrickým náradím držte deti a nepovolané osoby mimo jeho dosahu. Rozptyľovanie môže spôsobit' stratu kontroly nad náradím.

a. Zástrčka prívodného kábla náradia musí zodpovedať zásuvke. Nikdy akýmkol'vek spôsobom zástrčku neupravujte. Nepoužívajte s uzemneným elektrickým náradím žiadne upravené zástrčky. Neupravované zástrčky a zodpovedajúce zásuvky znižujú riziko vzniku úrazu elektrickým prúdom.

b. Nedotýkajte sa uzemnených povrchov, ako sú napr. potrubia, radiátory, sporáky a chladničky. Pri uzemnení Vášho tela hrozí zvýšené nebezpečenstvo úrazu elektrickým prúdom.

c. Nevystavujte elektrické náradie dažd'u alebo vlhkému prostrediu.

Pokial' do náradia vnikne voda, zvýši sa riziko úrazu elektrickým prúdom.

d. S prívodným káblom zaobchádzajte opatrne. Nikdy nepoužívajte prívodný kábel na prenášanie náradia, na jeho posúvanie a pri odpájaní náradia od elektrickej siete za neho net'ahajte. Dbajte na to, aby sa kábel nedostal do kontaktu s mastnými, horúcimi a ostrými predmetmi a s pohyblivými časťami náradia. Poškodený alebo zapletený prívodný kábel zvyšuje riziko vzniku úrazu elektrickým prúdom.

e. Ak pracujete s náradím vonku, používajte predlžovacie káble určené na použitie vonku. Použitie kábla určeného na vonkajšie použitie znižuje riziko úrazu elektrickým prúdom.

f. Ak musíte používať elektrické náradie v vlhkom prostredí, použite prúdový chránič (RCD). Použitie prúdového chrániča (RCD) znižuje riziko úrazu elektrickým prúdom.

1. Bezpečnost' osób

a. Zostaňte stále pozorní, sledujte, čo robíte a pri práci s elektrickým náradím premýšl'ajte. Nepoužívajte elektrické náradie, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Chvíl'ka nepozornosti pri práci s elektrickým náradím môže viest k vážnemu úrazu.

b. Používajte prostriedky na ochranu osôb. Vždy používajte ochranu zraku. Ochranné prostriedky, ako respirátor, nekízavá pracovná obuv, pokrývka hlavy a chrániče sluchu znižujú riziko poranenia osôb.

c. Zabráňte náhodnému zapnutiu. Pred pripojením k zdroju napätia alebo pred vložením akumulátora, zdvíhaním alebo prenášaním náradia skontrolujte, či je hlavný vypínač vypnutý.

Prenášanie náradia s prstom na hlavnom vypínači alebo pripojenie prívodného kábla k elektrickému rozvodu, ak je hlavný vypín náradia v zapnutej polohe, môže spôsobit úraz.

d. Pred zapnutím náradia sa vždy uistite, či nie sú v jeho blízkosti klúče alebo nastavovacie prípravky. Ponechané klúče môžu byť zachytené rotujúcimi časťami náradia a môžu spôsobit’ úraz.

e. Neprekážajte sami sebe. Pri práci vždy udržujte vhodný a pevný postoj. Tak sa umožní lepšia ovládatel'nosť náradia v neočakávaných situáciách.

f. Vhodne sa obliekajte. Nenoste vol'ný odev alebo šperky. Dbajte na to, aby sa Vaše vlasy, odev a rukavice nedostali do kontaktu s pohyblivými čast'ami. Vol'né šaty, šperky alebo dlhé vlasy môžu byt' pohyblivými dielmi zachytené.

g. Ak sú zariadenia vybavené adaptérom pre pripojenie odsávacieho zariadenia a zberných zásobníkov, zaistite ich správne pripojenie a riadnu funkciu. Použitie týchto zariadení môže znížit' nebezpečenstvo týkajúce sa prachu.

a. Elektrické náradie nepret'ažujte. Používajte správny typ náradia pre Vašu prácu. Pri použití správného typu náradia bude práca vykonaná lepšie a bezpečnejšie.

b. Ak nejde hlavný vypínač náradia zapnút' a vypnút', s náradím nepracujte. Akékol'vek náradie s nefunkčným hlavným vypínačom je nebezpečné a musí byt' opravené.

c. Pred výmenou akýchkol'vek častí, príslušenstva alebo iných pripojených súčastí, pred vykonávaním údržby alebo pokiaľ náradie nepoužívate, odpojte ho od elektrickej siete alebo vyberte akumulátor. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného zapnutia náradia.

d. Pokial' náradie nepoužívate, uložte mimo dosahu detí a zabráňte tomu, toto náradie použili osoby, ktoré nie sú oboznámené s jeho obsluhou alebo s týmto návodom. Elektrické náradie je v rukách nekvalifi kovanej obsluhy nebezpečné.

e. Údržba elektrického náradia. Skontrolujte vychýlenie či zaseknutie pohyblivých častí, poškodenie jednotlivých dielov a iné okolnosti, ktoré môžu mat' vplyv na chod náradia. Pokial' je náradie poškodené, nechaj pred použitím opravit'. Mnoho nehôd vzniká v dôsledku nedostatočnej údržby náradia.

f. Rezné nástroje udržujte ostré a čisté. Riadne udržiavané rezné nástroje s ostrými hranami sa menej zanášajú a lepšie sa ovládajú.

g. Náradie, príslušenstvo a držiaky nástrojov používajte podľa týchto pokynov a spôsobom určeným daným typom náradia. Berte do úvahy prevádzkové podmienky a prácu, ktorú je nutné vykonat'. Použitie náradia na iné účely, než na aké je určené, môže byt' nebezpečné.

1. Opravy

a. Zverte opravu Vášho náradia iba osobe s príslušnou kvalifikáciou, ktorá bude používať výhradne originálne náhradné diely. Tým zaistíte bezpečnú prevádzku náradia.

Ďalšie bezpečnostné výstrahy týkajúce sa elektrického náradia

Varovanie! Ďalšie bezpečnostné výstrahy pre píly

a. Nevkladajte ruky do priestoru rezania a nepribližujte ich ku kotúču. Majte druhú ruku položenú na prídavnej rukoväti náradia alebo na kryte motora. Ak držíte pílu oboma rukami, nemôže dôjst' k ich porezaniu.

b. Nesiahajte pod obrobok. Ochranný kryt Vás nemôže chránit' pred pílovým kotúčom pod obrobkom.

c. Upravte híbku rezu podl'a hrúbky obrobku. Pri rezaní by nemala byt' pod obrobkom vidiet' celá dížka zubov pílového kotúča.

d. Nikdy nedržte odrezávaný kúsok obrobku v ruke a neklad'te si ho krížom cez nohu. Upnite si obrobok do stabilného zveráku.

Správne upnutie a podoprenie obrobku je veľmi dôležité z hl’adiska minimalizácie ohrozenia obsluhujúceho, ohybu pilového kotúča alebo straty ovládatel’nosti.

e. Pri pracovných operáciách, pri których by mohlo dôjst' ku kontaktu so skrytými vodičmi alebo s vlastným káblom, držte elektrické náradie vždy za izolované rukoväti. Pri kontakte so „živým“ vodičom spôsobia nechránené kovové časti náradia obsluhe úraz elektrickým prúdom.

f. Pri rozrezávaní používajte vždy pravítko alebo te hovnu vodiacu hranu. Týmto spôsobom zvýšite presnost' rezu a znížite riziko ohybu pílového kotúča.

g. Vždy používajte kotúče správnej vel'kosti a tvaru upínacieho otvoru (kosoštvorcové verzus kruhové). Pílové kotúče s otvormi, ktoré nezodpovedajú montážnemu úchytu na píle, sa budú otáčat' excentricky, čo spôsobí stratu ovládatelnosti náradia.

h. Nikdy nepoužívajte poškodené alebo byt' nesprávne podložky a skrutky. Podložky a upínacie skrutky boli skonštruované priamo pre Vašu pílu, čo zaručuje jej optimálny výkon a bezpečnosť jej prevádzky.

Đalšie bezpečnostné pokyny pre všetky pily Príčiny spätného rázu a ochrana obsluhujúceho pred jeho pôsobením:

◆ spätný ráz je náhlou reakciou, ktorá je spôsobená zovretím, odskočením alebo nesprávnym nastavením pilového kotúča, čo d'alej spôsobuje nekontrolované nadvihnutie píly a jej vymrštenie od obrobku smerom k obsluhujúcemu;
- keď dôjde k pritlačeniu kotúča alebo k jeho odskočeniu od zárezu, kotúč sa zastaví a reakcia motora odmrští pílu rýchlo spät, smerom k obsluhujúcemu;
- ked dôjde k pokrúteniu rezného nástroja alebo k jeho vychýleniu v reze, zuby na zadnej hrane rezného nástroja sa môžu zaryt do vrchného povrchu dreva, čo spôsobí výstup rezného nástroja zo zárezu a vyskočenie píly smerom k obsluhujúcemu.

Spätný ráz je výsledkom nesprávného použitia píly alebo nesprávnych pracovných postupov alebo prevádzkových podmienok. Tomuto javu môžete zabránit', keď budete dodržovať nižšie uvedené pokyny.

a. Držte pílu stále oboma rukami a majte ruky v takej polohe, aby ste boli stále pripravení kompenzovať silu spätného rázu. Postavte sa tak, aby ste stáli z jednej alebo z druhej strany pílového kotúča a nie priamo v jeho osi. Spätný ráz môže spôsobit odskočenie píly smerom dozadu, ale ak budete dodržovať uvedené pokyny, obsluhujúci môže silu spätného rázu eliminovať.

b. Ak dôjde k zaseknutiu rezného nástroja alebo k prerušeniu rezu z akéhokol'vek dôvodu, uvoľnite hlavný vypínač a držte pílu bez pohybu v materiáli, pokým nedôjde k úplnému zastaveniu rezného nástroja. Ak je rezný nástroj v pohybe, nikdy sa nepokúšajte vybrat' pílu z obrobku alebo ju stiahnut' spät', pretože by mohlo dôjst' k spätnému rázu. Premýšl'ajte a prevádzajte také úkony, aby ste eliminovali príčinu zaseknutia rezného nástroja.

c. Ak začínajte znovu rez v obrobku, zarovnajte pílový kotúč v záreze a skontrolujte, či sa zuby pílového kotúča nedotýkajú materiálu obrobku. Ak dôjde po zapnutí píly k zaseknutiu zubov pílového kotúča, môže dôjst'k pohybu píly smerom nahor alebo k spätnému rázu.

d. Veľké panely si vždy riadne podoprite, aby bolo minimalizované riziko zovretia pílového kotúča a riziko spätného rázu. Veľké panely majú pôsobením vlastnej hmotnosti tendenciu

sa prehýbat'. Podpery musia byť umiestnené pod panelom na oboch stranách v blízkosti čiary rezu a v blízkosti hrany panelu.

e. Nepoužívajte tupé alebo poškodené pilové kotúče. Neostré alebo nesprávne upnuté pilové kotúče vytvárajú úzky rez, čo spôsobuje nadmerné trenie, zasekávanie kotúča a spätné rázy.
f. Zaist'ovacie páky híbky rezu a šikmých rezov musia byt' pred začatím rezania riadne utiahnuté a zaistené. Ak dôjde pri rezaní k posuvu, môže dôjst' k zaseknutiu pílového kotúča alebo k spätnému rázu.
g. Ak robíte zárezy do stien alebo do iných plôch, bud'te vel'mi opatrní. Vyčnievajúci pílový kotúč môže prerezať objekty, ktoré môžu spôsobit spätný ráz.

Bezpečnostné pokyny pre okružné píly s vonkajšími alebo vnútornými výkyvnými krytmi a vlečným krytom.

a. Pred každým použitím skontrolujte, či dochádza k správnemu uzavretiu spodného krytu. Ak sa spodný kryt voľne nepohybuje a ak nedochádza k jeho okamžitému zatváraniu, pílu nepoužívajte. Nikdy žiadnym spôsobom nepripevňujte spodný kryt v otvorenej polohe. Ak dôjde k náhodnému pádu píly, môže dôjst’ k ohybu spodného krytu. Zdvihnite spodný kryt pomocou zaťahovacej rukoväte a uistite sa, či sa voľne pohybuje a či sa v žiadnom smere nedotýka pílového kotúča alebo inej časti píly.

b. Skontrolujte funkciu pružiny spodného krytu. Ak nepracuje kryt alebo pružina správne, musí byt' pred zahájením práce vykonaná ich oprava. Pohyb spodného krytu môže byt' pomalý v dôsledku poškodených častí, usadenín a nahromadených nečistôt.

c. Spodný kryt môže byť ručne zasunutý iba pri špeciálnych rezoch ako sú „zárezy“ a „zložené rezy“. Zdvihnite spodný kryt pomocou rukoväte a hned’ ako pílový kotúč vnikne do materiálu, musíte spodný kryt uvol’nit’. Pri všetkých ostatných typoch rezov by mal spodný kryt pracovať automaticky.

d. Vždy dbajte na to, aby pred položením píly na pracovný stôl alebo na podlahu spodný kryt zakryl pílový kotúč. Nechránený a dobiehajúci pílový kotúč spôsobí pohyb píly a prereže materiály nachádzajúce sa v dráhe jeho pohybu. Pamätajte na to, že po uvoľnení hlavného vypínača chvíľu trvá, než dôjde k úplnému zastaveniu pílového kotúča.

Čalšie bezpečnostné pokyny pre píly vybavené štiepacím klinom

a. Používajte štiepací klin vhodný pre použité pílové kotúče. Správny štiepací klin musí byt hrubší než je hrúbka pílového kotúča, ale tenší než nastavenie jeho zubov.
b. Nastavte štiepací klin podľa pokynov uvedených v tomto návode. Nesprávna vzdialenost', poloha a zarovnanie môžu spôsobit' neschopnosť zabránenia spätnému rázu.
c. Štiepací klin používajte vždy, okrem rezania zárezov. Po vyrezaní zárezov musí byť štiepací klin znovu nainštalovaný. Pri rezaní zárezov by štiepací klin prekážal a mohol by spôsobit' spätný ráz.
d. Ak má štiepací klin správne pracovat', musí byt' v kontakte s obrobkom. Pri rezaní krátkych rezov štiepací klin nezabraňuje vzniku spätného rázu.
e. Ak je štiepací klin ohnutý, pílu nepoužívajte. I malé vychýlenie môže spôsobit' pomalšie zatváranie krytu.

Zvyškové riziká

Pri práci s pílami vznikajú nasledujúce riziká:

- Zranenia spôsobené kontaktom s rotuju dielcami.

Aj napriek dodržovaniu príslušných bezpečnostných opatrení a používaniu ochranných pomôcok nie je možné úplne vylúčit' určité zvyškové riziká. Tieto riziká sú:

- Poškodenie sluchu.

• Riziko nehôd spôsobených nekrytými čast rotujúceho pílového kotúča.
• Riziko spôsobenia zranenia pri výmene pílového kotúča. Štít
• Riziko priškripnutia prstov pri otváraní kry Navstroji sú nasledovné piktogramy:
• Zdravotné riziká spôsobené vdychovaním
  Navstroji sú nasledovné piktogramy:

prachu vznikajúceho pri rezaní dreva, hlavne dubového, bukového a materiálu MDF.

♦ Tento prístroj nie je určený na použitie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo s nedostatkom skúseností a znalostí, pokiaľ tieto osoby nepracujú pod dohl’adom, alebo pokiaľ im neboli poskytnuté inštrukcie týkajúce sa použitia prístroja osobou zodpovednou za ich bezpečnosť.
♦ Deti by mali byt' pod dozorom, aby sa s náradím nehrali.

Vibrácie

Deklarovaná úroveň vibrácií uvedená v technických údajoch a v prehlásení o zhode bola meraná v súlade so štandardnou skúšobnou metódou predpísanou normou EN 60745 a môže sa použit na porovnávanie jednotlivých náradí medzi sebou. Deklarovaná úroveň vibrácií môže byť tiež použitá na predbežné stanovenie doby práce s týmto výrobkom.

Varovanie! Úroveň vibrácií pri aktuálnom použití elektrického náradia sa môže od deklarova úrovne vibrácií líšiť v závislosti od spôsobu použitia výrobku. Úroveň vibrácií môže byť oproti uvedenej hodnote vyššia.

Pri stanovení dížky vystavenia sa vibráciám z dôvodu určenia bezpečnostných opatrení podľa normy 2002/44/EC na ochranu osób pravidelne používajúcich elektrické náradie v zamestnaní by mal predbežný odhad pôsobenia vibrácií brat’ do úvahy aktuálne podmienky použitia náradia s prihliadnutím na všetky časti pracovného cyklu, ako

ajnčasu, počas ktorého je náradie vypnuté a kedy beží naprázdno.

Štítky na náradí

Varovanie! Z dôvodu zníženia rizika spôsobenia úrazu si užívatel' musí prečítat tento návod na použitie.

Pílové kotúče

Nepoužívajte pílové kotúče, ktorých priemer je menší alebo väčší než odporúčaný priemer. Správne rozmery pílového kotúča sú uvedené v technických údajoch. Používajte iba pílové kotúče, ktoré sú špecifi kované v tomto návode a ktoré spíňajú požiadavky normy EN 847-1.

◆ Varovanie! Nikdy nepoužívajte brúsne kotúče.

- Ak dôjde k poškodeniu prívodného kábla, musí sa vymenit' výrobcom alebo v autorizovanom servise Black & Decker, aby sa zabránilo spôsobeniu úrazu elektrickým prúdom.

Popis

1. Hlavný vypínač
2. Blokovacie tlačidlo
3. Hlavná rukovät'
4. Prídavná rukovát'
5. Pravítko pokosových rezov
6. Zaist'ujúci regulátor nastavenia uhla rezu
7. Paralelný doraz
8. Pätka píly
9. Pílový list
10. Ochranný kryt pílového kotúča
11. Štiepací klin
12. Mierka híbky rezu
13. Zabezpečovací regulátor nastavenej híbky rezu
14. Kl'úč
15. Vývod pre piliny

Nastavenie

Varovanie! Pred prevedením nasledujúcich operácií skontrolujte, či je náradie vypnuté a odpojené od zdroja napätia, a či sa pílový list zastavil.

Zosadenie a nasadenie rezného kotúča (obr. A)

Upozornenie! Táto metóda výmeny pílového kotúča sa používa iba pri pílových kotúčoch, ktoré sú vybavené otvorom (16) na zaistenie pílového kotúča počas montáže a demontáže.

Zosadenie

◆ Do otvoru (16) vložte skrutkovač, tým zabránite otáčaniu rezného kotúča.
♦ Povoľte a odstráňte prídržnú skrutku rezného kotúča (17), skrutkou otáčajte pomocou dodaného klúča (14) proti smeru otáčania hodinových ručičiek.
◆ Vytiahnite vonkajšiu podložku (18).
♦ Vytiahnite rezný kotúč (9).

Pripevnenie

♦ Rezný kotúč nasuňte na vnútornú podložku (19), skontrolujte, či šípka na kotúčije v rovnakom smere ako šípka vyznačená na náradí.
- Nasad'te na hriadel' vonkajšiu podložku (18), vyvýšenou stranou na druhú stranu od rezného kotúča.
Do otvoru zaskrutkujte prídržnú skrutku rezného kotúča (17).
♦ Do otvoru (16) vložte skrutkovač, tým zabránite otáčaniu rezného kotúča.
♦ Dotiahnite prídržnú skrutku rezného kotúča (17), skrutkou otáčajte pomocou dodaného klůča (14) v smere hodinových ručičiek.
♦ Štiepací klin nastavte podľa nižšie uvedeného postupu.

Varovanie! Pri každej montáži nového pílového kotúča by sa mala vykonat' kontrola krytu pílového kotúča, aby ste sa uistili, či sa môže voľne pohybovat'.

Odobratie a upnutie pílového kotúča (obr. B)

Upozornenie! Táto metóda sa používa na výmenu pílových kotúčov, ktoré nie sú vybavené otvorom (16) na zaistenie pílového kotúča počas montáže a demontáže.

Odobratie

♦ Nastavte híbku rezu na 10 mm.
♦ Položte na podlahu drevenú dosku. Potom položte pílu na nábehovú hranu dosky (ako je znázornené na obr. B), aby ste zabránili otáčaniu pilového kotúča.
- Vyvíjajte stály tlak na pílu a otáčaním proti smeru pohybu hodinových ručičiek pomocou dodaného klúča (14) povol'te a odstráňte upínaciu skrutku pílového kotúča (17).
◆ Odoberte vonkajšiu podložku (18).
♦ Odoberte pílový kotúč (9).

Upnutie

• Nasad'te pílový kotúč na vnútornú podložku (19) a uistite sa, či je šípka na pílovom kotúči v rovnakom smere ako šípka vyznačená na náradí.
  ♦ Nasad'te na hriadel' vonkajšiu podložku (18) tak, aby jej vyvýšená čast' smerovala od pílového kotúča.
  Zasuňte do otvoru upínaciu skrutku pílového kotúča (17) a utiahnite ju rukou.
  ♦ Položte na podlahu drevenú dosku. Potom položte pílu na nábehovú hranu dosky (ako je znázornené na obr. B), aby ste zabránili otáčaniu pílového kotúča.
• Vyvíjajte stály tlak na pílu a otáčaním v smere pohybu hodinových ručičiek pomocou dodaného klúča (14) riadne utiahnite upínaciu skrutku pílového kotúča (17).
  ♦ Nastavte rozpínací klin podľa nižšie uvedeného postupu.

Varovanie! Pri každej montáži nového pílového kotúča by sa mala vykonat' kontrola krytu pílového kotúča, aby ste sa uistili, či sa môže voľne pohybovat'.

Nastavenie štiepacieho klinu(obr. C)

Klin chráni ostrie rezného kotúča pred zablokovaním v priebehu zárezu. Po výmene rezného kotúča bude potrebné nôž na odtrhnutie nastavit'.

♦ Povoľte skrutku (20), tak že klin budete držat' v pôvodnej polohe.

SLOVENČINA

♦ Klin (11) umiestnite tak, ako je znázornené na obrázku.

Vzdialenost' medzi ozubením a klinom by mala byt' 2 - 3 mm.

Výška medzi ozubením a spodným koncom klinu by mala byt' 2 - 3 mm.

◆ Pritiahnite skrutku.

Osadenie a snímanie paralelného dorazu (obr. D)

Paralelný doraz sa používa na prevádzanie priamych rezov rovnobežných s okrajom polotovaru.

Pripevnenie

♦ Povol'te poistnú skrutku (21).
♦ Doraz (7) pretiahnite otvormi (22).
◆ Posuňte ho do požadovanej polohy.
♦ Pritiahnite poistnú skrutku.

Zosadenie

♦ Povol'te poistnú skrutku (21).
♦ Vytiahnite doraz von z náradia.

Použitie

Toto náradie môžete používať v pravej ruke.

Nastavenie híbky rezu (obr. E)

Híbka rezu by mala byt' nastavená podľa hrúbky rezaného polotovaru. Mala by presiahnuť hrúbku polotovaru približne o 2 mm.

♦ Povol'te regulátor (13), a tým bude odistená pätka píly.
Presuňte pätku píly (8) do požadovanej polohy. Korešpondujúcu veľkost’ híbky rezu si môžete prečítat’ na odmerke (12).
♦ Pritiahnite regulátor tak, aby bola pätka píly v nastavenej polohe.

Nastavenie uhla pokosového rezu (obr. F)

Na tomto náradí si môžete nastavit' uho v rozsahu 0° až 45°.

♦ Povol'te poistný regulátor (6) tak, aby bola pätka píly odistená.
Presuňte pätku píly (8) do požadovanej polohy. Korešpondujúcu veľkost’ hĺbky rezu si môžete prečitat’ na odmerke (5).
♦ Pritiahnite poistný regulátor tak, aby bola pätka píly zaistená v nastavenej polohe.

Zapnutie a vypnutie

Náradie zapnete tak, že poistné tlačidlo (2) presunieme do polohy odistené a stlačíme hlavný vypínač zap/vyp (1).
♦ Ak chcete náradie vypnút, uvoľnite hlavný spínač.

Pílenie

Na pripojenie vysávača alebo odsávača prachu k náradiu je nutné použit' adaptér. Tento adaptér si môžete zakúpit' u najbližšieho značkového predajcu Black & Decker.

Adaptér (23) nasad'te na otvor na odsávanie prachu (15).
◆ Pripojte k adaptéru hubicu vysávača.

Rady na optimálne využitie

♦ Štiepeniu okrajov rezu zabránite tak, že budete prevádzať rez z tej strany polotovaru, kde Vám to tak nevadí.
◆ Na minimalizácii štiepenia okrajov rezu, napríklad pri rezaní laminátov, pripevnite k hornej strane polotovaru kus preglejky.

Pristius

Výkon Vášho náradia záleží tiež od používaného príslušenstva. Príslušenstvo Black & Decker a Piranha dosahuje vysokú kvalitu a zvyšuje výkon Vášho náradia. Použitím tohoto príslušenstva u Vášho náradia dosiahnete tie najlepšie výsledky.

Údržba

Vaše náradie Black&Decker bolo skonštruované tak, aby Vám slúžilo dlhú dobu s minimálnymi nárokmi na údržbu. Dlhodobé bezproblémové fungovanie náradia závisí od jeho riadnej údržby a pravidelného čistenia.

Varovanie! Pred začiatkom akejkoľvek údržby toře č prístroja berte na vedomie nasledovné upozornenia.

◆ Vypnite náradie a odpojte prívodný kábel od siete.
♦ Alebo vypnite náradie a vyberte z neho akumulátor, ak ide z náradia vytiahnut.
♦ Alebo ak sa nedá akumulátor z náradia vybrat, nechajte náradie v chode, pokial' nedôjde k jeho úplnému vybitiu a potom náradie vypnite.

• Pred čistením odpojte nabíjačku zo siete. Vaša nabíjačka nevyžaduje žiadnu údržbu okr pravidelného čistenia.
  ♦ Vetracie otvory Vášho prístroja pravidelne čistite mäkkou kefkou alebo suchou handričkou.
  ♦ Pomocou vlhkej handričky pravidelne čistite kryt motora. Nepoužívajte žiadne brúsne alebo rozpúšťacie čistiace prostriedky.

Pravidelne otvárajte skľučovadlo a poklepaním odstráňte prach z vnútornej časti náradia (ak má náradie skľučovadlo).

Výmena siet'ovej zástrčky (iba Vel'ká Británia a Írsko)

Ak budete inštalovať novú zástrčku prívodného kábla:

Varovanie! K uzemňovacej svorke nesmie byt pripojený žiadny vodič. Dodržujte montážne pokyny dodávané s kvalitnými zástrčkami. Odporúčaná poistka: 13 A.

Ochrana životného prostredia

Triedený odpad. Tento prístroj nesmie byt vyhodený do bežného domáceho odpadu.

Jedného dňa zistíte, že Váš výrobok Black & Decker musíte vymenit' alebo ho už nebudete d'alej používať. V tomto prípade myslite na ochranu životného prostredia a nevyhadzujte prístroj do domáceho odpadu. Zlikvidujte tento výrobok v triedenom odpade.

Triedený odpad umožňuje recykláciu a opätovné využitie použitých výrobkov a obalových materiálov. Opätovné použitie recyklovaných materiálov pomáha chránit životné prostredie pred znečistením a znižuje spotrebu surovín.

Miestne zberne odpadov, recyklačné stanice alebo predajne Vám poskytnú informácie o správnej likvidácii elektro odpadov z domácnosti.

Firma Black & Decker poskytuje službu bezplatnej recyklácie výrobkov Black&Decker a akumulátorov po skončení ich životnosti. Ak chcete získat' výhody tejto služby, odovzdajte, prosím, Vaše náradie akémukol'vek autorizovanému zástupcovi servisu Black & Decker, ktorý náradie odoberie a zaistí jeho recykláciu.

Miesto Vášho najbližšieho autorizovaného servisu Black & Decker sa dozviete na adrese uvedenej na zadnej strane tohto návodu. Zoznam servisných stredísk Black & Decker a podrobnosti o popredajnom servise nájdete taktiež na internetovej adrese: www.2helpU.com

Technické údaje

		CD601TYP 2	CD602TYP 2
Napätie zdroja V 230 230Príkon W 1100 1150
Otáčky naprázdno min	-1	5000	5000
Max. híbka rezu	mm	55	55
Priemer rezného kotúča	mm	170	170
Vnútorný priemerpílového kotúča	mm	16	16
Šírka ostria	mm	2.6	2.6
Hmotnosť	kg	4.7	4.7

Celková úroveň vibrácií (priestorový vektorový súčet) podľa normy EN 60745:

Hodnota vibrácií (a) 4,46 m/s², odchýlka (K) 1,5 m/s²

ES Prehlásenie o zhode v rámci EÚ NARIADENIE PRE STROJOVÉ ZARIADENIA

CE 10

CD601/CD602

Spoločnosť Black & Decker prehlasuje, že produkty popísané v technických údajoch splňajú požiadavky nasledujúcich noriem: 2006/42/EC, EN 60745-1, EN 60745-2-5

Ak chcete získat' d'alšie informácie, kontaktujte prosím spoločnost' Black & Decker na nasledujúcej adrese alebo na adresách, ktoré sú uvedené na konci tohto návodu.

Nižšie podpísaná osoba je zodpovedná za zostavenie technických údajov a vydáva toto prehlásenie v zastúpení spoločnosti Black & Decker.

K. Hewitt

Kevin Hewitt

Viceprezident pre spotrebitel'skú techniku Black & Decker Europe, 210 Bath Road, Slough, Berkshire, SL1 3YD United Kingdom 15/07/2010

Záruka

Spoločnosť Black & Decker dôveruje kvalite svojho vlastného náradia a poskytuje kupujúcemu mimoriadnu záruku. Táto záruka je nadštandardná a v žiadnom prípade nepoškodzuje Vaše zákonné práva. Táto záruka platí vo všetkých členských štátoch EÚ a Európskej zóny volného obchodu EFTA.

Ak sa na výrobku Black & Decker objavia, v priebehu 24 mesiacov od zakúpenia, akékolívek materiálové či výrobné chyby, garantujeme, v snahe o minimalizovanie Vašich starostí, bezplatnú výmenu chybných dielcov, opravu alebo výmenu celého výrobku za nižšie uvedených podmienok:

Výrobok nebol používaný na obchodné alebo profesionálne účely a nedochádzalo k jeho prenájmu.
♦ Výrobok nebol vystavený nesprávnemu použitiu a nebola zanedbaná jeho predpísaná údržba.
◆ Výrobok nebol poškodený cudzím zavinením.
♦ Neboli vykonávané opravy výrobku inými osobami než pracovníkmi značkového servisu Black & Decker.

Pri uplatňovaní reklamácie je nutné predajcovi alebo servisnému stredisku predložit' doklad o nákupe výrobku. Miesto Vašej najbližšej autorizovanej servisnej pobočky Black & Decker sa dozviete na príslušnej adrese uvedenej na zadnej strane tejto príručky. Zoznam autorizovaných servisov Black & Decker a podrobnosti o popredajnom servise nájdete tiež na internetovej adrese: www.2helpU.com

Navštívte našu internetovú adresu www.blackanddecker.sk a zaregistrujte si Váš výrobok Black & Decker. Budete tak mat' neustále prehľad o nových výrobkoch a špeciálnych ponukách. Ďalšie informácie o značke Black & Decker a o našom výrobnom programe získate na internetovej adrese www.blackanddecker.sk

Поздравляем Вас!
