HBS936801X - Kuchynský digestor HOOVER - Bezplatný návod na obsluhu

Typ produktu	Odsávač pár
Značka	Hoover
Model	HBS936801X
Rozmery (D x Š x V)	900 mm x 500 mm x 600-1100 mm (odhad)
Hmotnosť netto	Približne 15 kg (odhad)
Elektrické napájanie	220-240 V ~ 50 Hz
Výkon motora	Približne 250 W (odhad)
Osvetlenie	LED, vymeniteľné cez popredajný servis
Počet rýchlostí	3 rýchlosti + časovaná intenzívna rýchlosť
Funkcie	Časovač (20/15/10/5 min), teplotný alarm, indikátory nasýtenia filtrov
Režim odvodu	Odsávací (vonkajší odvod) alebo filtračný (recirkulácia s aktívnym uhlíkovým filtrom)
Protitukový filter	Kovový, umývateľný (ručne alebo v umývačke), čistiť každých 80 h alebo 1x za mesiac
Uhlíkový filter	Nie je súčasťou, vymieňať každé 4 mesiace (iba vo filtračnej verzii)
Minimálna vzdialenosť od varnej dosky	50 cm (elektrická) alebo 65 cm (plynová/kombinovaná)
Hladina hluku	Približne 55-65 dB(A) (odhad)
Bezpečnosť	Automatické vypnutie, ochrana proti plameňom, odpojenie napájania pred údržbou
Údržba	Vonkajšie čistenie vlhkou handričkou a neutrálnym čistiacim prostriedkom; nepoužívať abrazíva ani alkohol
Náhradné diely	Protitukové a uhlíkové filtre, LED lampy (cez servis)
Opraviteľnosť	Index opraviteľnosti nie je známy; diely dostupné cez technickú podporu Hoover

Často kladené otázky - HBS936801X HOOVER

Aká je odporúčaná výška inštalácie pre odsávač pár Hoover HBS936801X?

Minimálna vzdialenosť medzi varnou doskou a najnižšou časťou odsávača je 50 cm pre elektrické varné dosky a 65 cm pre plynové alebo kombinované varné dosky. Tieto vzdialenosti je nevyhnutné dodržiavať pre optimálnu a bezpečnú prevádzku.

Ako čistiť protitukový filter odsávača?

Kovový protitukový filter sa čistí najmenej raz za mesiac (alebo keď bliká indikátor nasýtenia). Môžete ho umyť ručne neagresívnym čistiacim prostriedkom alebo v umývačke riadu pri nízkej teplote a rýchlom cykle. Nepoužívajte abrazíva ani alkohol.

Kedy mám vymeniť aktívny uhlíkový filter?

Aktívny uhlíkový filter je potrebné vymeniť najneskôr každé 4 mesiace alebo keď sa zobrazí príslušný indikátor nasýtenia (blikajúca číslica 2). Tento filter je potrebný iba vo filtračnej verzii (recirkulácia).

Ako aktivovať alebo deaktivovať signál uhlíkového filtra?

Pre aktiváciu signálu, keď je odsávač vypnutý, podržte stlačené tlačidlá 2 a 3 na 3 sekundy. Číslice 1 a 2 budú striedavo blikať. Pre deaktiváciu zopakujte postup: bude blikať iba číslica 1.

Vydáva odsávač zvukový alebo vizuálny signál? Čo znamená?

Digitálny displej zobrazuje stav nasýtenia filtrov: blikajúca číslica 1 signalizuje, že je potrebné vyčistiť protitukový filter; blikajúca číslica 2 znamená, že je potrebné vymeniť uhlíkový filter. Blikajúce 't' signalizuje alarm nadmernej teploty.

Ako resetovať indikátor nasýtenia protitukového filtra?

Keď je odsávač v prevádzke (ZAPNUTÝ), stlačte tlačidlo 1 na viac ako 3 sekundy, kým blikanie neprestane. Rovnaký postup platí pre uhlíkový filter po jeho aktivácii.

Môžem používať odsávač bez protitukového filtra?

Nie, je nebezpečné používať odsávač bez správne namontovaného protitukového filtra. Hrozí poškodenie motora a vznik požiaru.

Sú LED lampy odsávača vymeniteľné?

Áno, LED lampy sú vymeniteľné, ale iba autorizovaným popredajným servisom Hoover alebo kvalifikovaným technikom. Nepokúšajte sa ich vymeniť sami.

Čo robiť v prípade teplotného alarmu (blikajúci displej 't')?

Teplotný alarm sa spustí, ak je oblasť displeja príliš horúca. Odsávač sa automaticky prepne na rýchlosť 3. Stlačením tlačidla 2 opustíte tento režim. Skontrolujte, či odsávač nie je upchatý a či varenie nie je príliš blízko.

Aký typ napájacieho kábla je potrebný?

Odsávač musí byť zapojený do zásuvky 220-240 V ~ 50 Hz. Ak je kábel poškodený, musí ho vymeniť výrobca, jeho servis alebo kvalifikovaná osoba, aby sa predišlo nebezpečenstvu.

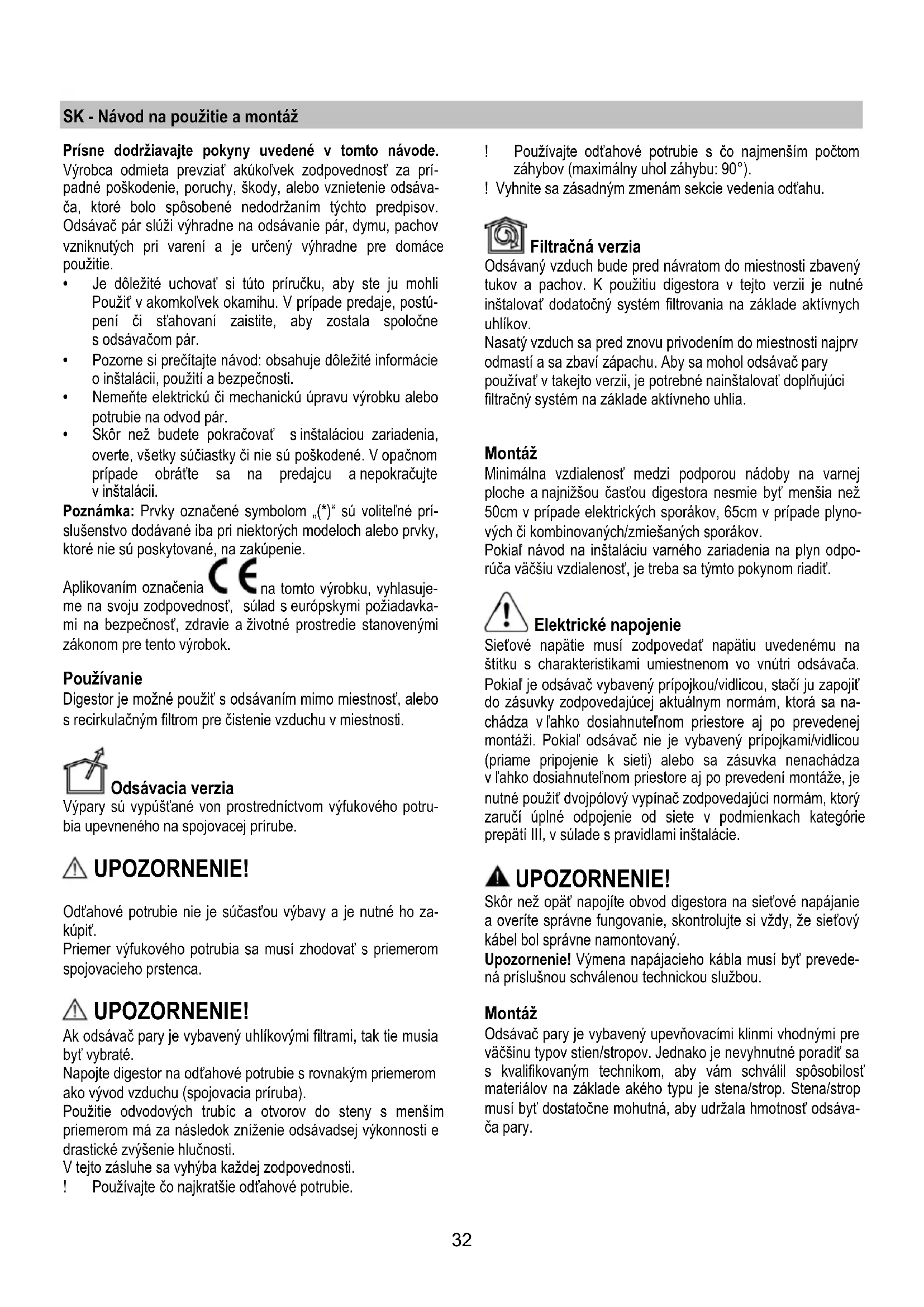

NÁVOD NA OBSLUHU HBS936801X HOOVER

Prísne dodržiavajte pokyny uvedené v tomto návode. Výrobca odmieta prevziat' akúkol'vek zodpovednosť za prípadné poškodenie, poruchy, škody, alebo vznietenie odsávača, ktoré bolo spôsobené nedodržaním týchto predpisov. Odsávač pár slúži výhradne na odsávanie pár, dymu, pachov vzniknutých pri varení a je určený výhradne pre domáce použitie.

• Je dôležité uchovať si túto príručku, aby ste ju mohli Použit' v akomkol'vek okamihu. V prípade predaje, postúpení či st'ahovaní zaistite, aby zostala spoločne s odsávačom pár.
• Pozorne si prečítajte návod: obsahuje dôležité informácie o inštalácii, použití a bezpečnosti.
• Nemeňte elektrickú či mechanickú úpravu výrobku alebo potrubie na odvod pár.
• Skôr než budete pokračovať s inštaláciou zariadenia, overte, všetky súčiastky či nie sú poškodené. V opačnom prípade obrát'te sa na predajcu a nepokračujte v inštalácii.

Poznámka: Prvky označené symbolom „(*)“ sú voliteľné príslušenstvo dodávané iba pri niektorých modeloch alebo prvky, ktoré nie sú poskytované, na zakúpenie.

C€

Aplikovaním označenia na tomto výrobku, vyhlasuje-me na svoju zodpovednosť, súlad s európskymi požiadavka-mi na bezpečnosť, zdravie a životné prostredie stanovenými zákonom pre tento výrobok.

Používanie

Digestor je možné použit's odsávaním mimo miestnost', alebo s recirkulačným filtrom pre čistenie vzduchu v miestnosti.

Odsávacia verzia

Výpary sú vypúšťané von prostredníctvom výfukového potrubia upevneného na spojovacej prírube.

⚠️ UPOZORNENIE!

Odt'ahové potrubie nie je súčasťou výbavy a je nutné ho zakúpit'.

Priemer výfukového potrubia sa musí zhodovat's priemerom spojovacieho prstenca.

⚠️ UPOZORNENIE!

Ak odsávač pary je vybavený uhlíkovými filtrami, tak tie musia byť vybraté.

Napojte digestor na odťahové potrubie s rovnakým priemerom ako vývod vzduchu (spojovacia príruba).

! Používajte čo najkratšie odt'ahové potrubie.

! Používajte odt'ahové potrubie s čo najmenším počtom záhybov (maximálny uhol záhybu: 90°).
! Vyhnite sa zásadným zmenám sekcie vedenia odťahu.

Filtračná verzia

Odsávaný vzduch bude pred návratom do miestnosti zbavený tukov a pachov. K použitiu digestora v tejto verzii je nutné inštalovať dodatočný systém filtrovania na základe aktivnych uhlíkov.

Nasatý vzduch sa pred znovu privodením do miestnosti najprv odmastí a sa zbaví zápachu. Aby sa mohol odsávač pary používať v takejto verzii, je potrebné nainštalovať doplňujúci filtračný systém na základe aktívneho uhlia.

Montáž

Minimálna vzdialenost' medzi podporou nádoby na varnej ploche a najnižšou čast'ou digestora nesmie byt' menšia než 50cm v prípade elektrických sporákov, 65cm v prípade plynových či kombinovaných/zmiešaných sporákov.

Pokial' návod na inštaláciu varného zariadenia na plyn odporúča väčšiu vzdialenost', je treba sa týmto pokynom riadit'.

Sietové napätie musí zodpovedať napätiu uvedenému na štítku s charakteristikami umiestnenom vo vnútri odsávača. Pokial’ je odsávač vybavený prípojkou/vidlicou, stačí ju zapojiť do zásuvky zodpovedajúcej aktuálnym normám, ktorá sa nachádza v l’ahko dosiahnutel’nom priestore aj po prevedenej montáži. Pokial’ odsávač nie je vybavený prípojkami/vidlicou (priame pripojenie k sieti) alebo sa zásuvka nenachádza v l’ahko dosiahnutel’nom priestore aj po prevedení montáže, je nutné použiť dvojpólový vypínač zodpovedajúci normám, ktorý zaručí úplné odpojenie od siete v podmienkach kategórie prepátí III, v súlade s pravidlami inštalácie.

⚠ UPOZORNENIE!

Skôr než opät napojíte obvod digestora na siet'ové napájanie a overíte správne fungovanie, skontrolujte si vždy, že siet'ový kábel bol správne namontovaný.

Upozornenie! Výmena napájacieho kábla musí byť prevedená príslušnou schválenou technickou službou.

Montáž

Odsávač pary je vybavený upevňovacími klinmi vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradit sa s kvalifikovaným technikom, aby vám schválil spôsobilost materiálov na základe akého typu je stena/strop. Stena/strop musí byt dostatočne mohutná, aby udržala hmotnosť odsávača pary.

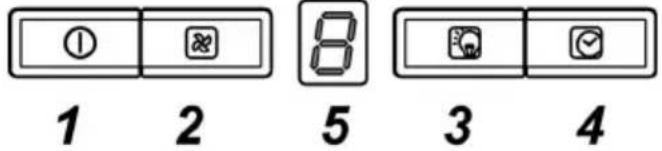

Činnost'

1 2 5 3 4

1. ON/OFF motora

2. Zvýšenie rýchlosti

Stlačením tlačidla (odsávač pary v stave ON) sa zvýši rýchlost' motora z rýchlosti 1 na intensívnu

Každej rýchlosti zodpovedá zasvietenie zodpovedajúceho LED.

Rýchlost' 1: 1

Rýchlost' 2: 2

Rýchlost' 3: 3

Rýchlost' intensívna: 4 (blikajúci)

Rýchlost' intensívna je načasovaná. Štandardné načasovanie je 5', po čom odsávač pary sa umiestni do rýchlosti 2.

4. Načasovanie rýchlosti

5. Ukazovatel' stavu činnosti

Načasovanie rýchlosti

Casovanie je nasledovné:

Rýchlost' 1 – 20 minút (1 stály, bod blikajúci)

Rýchlost' 2 – 15 minút (2 stály, bod blikajúci)

Rýchlost' 3 – 10 minút (3 stály, bod blikajúci)

Rýchlost' intensívna – 5 minút (4 stály, bod blikajúci)

Počas načasovanej rýchlosti stlačením tlačidla 1 alebo tlačidla 4, odsávač pary sa vypne, ak sa stačí tlačidlo 2 odsávač pary vyjde z načasovanej činnosti umiestnením sa do zvolenej rýchlosti.

Signalizácia filtra tukov

Signalizácia filtra tukov dôjde po 80 hodín činnosti a je indikovaná na displeji blikajúcim číslom 1.

Ak sa zjaví takáto signalizácia, nainštalovaný filter tukov je potrebné umyt'.

Signalizácia je viditel'ná, ked' odsávač pary je v stave ON.

Pre odstránenie signalizácie filtra tukov, stlačit' tlačidlo „1“ na viac ako 3“, až do zhasnutia signalizácie.

Odstránenie signalizácie je možné, keď odsávač pary je v stave ON.

Signalizácia uhlíkového filtra (len pre filtračnú verziu)

Signalizácia uhlíkového filtra dôjde po 320 hodín činnosti a je indikovaná na displeji blikajúcim číslom 2.

Ked' sa zjaví takáto signalizácia, nainštalovaný filter tukov je potrebné vymenit'.

Signalizácia je viditelná, keď odsávač pary je v stave ON.

Pre odstránenie signalizácie filtra tukov, stlačit' tlačidlo „1“ na viac ako 3“, až do zhasnutia signalizácie.

Odstránenie signalizácie je možné, keď odsávač pary je v stave ON.

V prípade signalizácie súčasne obidvoch filtrov, na displeji budú blikat' striedavo čísla 1 a 2.

K vynulovaniu dôjde vykonaním 2 krát hore popísaný postup.

Prvýkrát sa vynuluje signalizácia filtra tukov, druhýkrát sa vynuluje signalizácia uhlíkového filtra.

V štandardnom režime, signalizácia uhlíkového filtra nie je aktívna.

V prípade, keď sa odsávač pary používa vo filtračnej verzii, je potrebné aktivovať signalizáciu uhlíkového filtra.

Aktivácia signalizácie uhlíkového filtra:

Nastaviť odsávač pary na OFF a súčasne stlačit’ tlačidlá „2“ a „3“ na 3“.

Čísla 1 a 2 striedavo budú blikat' na 2".

Deaktivácia signalizácie uhlíkového filtra:

Nastavit' odsávač pary na OFF a súčasne stlačit' tlačidlá „2“ a „3“ na 3“.

Odsávač pary je vybavený snímačom teploty, ktorý aktivuje motor na rýchlost' 3 v prípade, keď teplota v okolí displeja je príliš vysoká.

Kondízia alarmu bude udaná na displeji s blikajúcim písmenom "t".

Táto kondícia potrvá, kým teplota neklesne pod výstražný prah alarmu.

Z tohto režimu sa môže vystúpiť stlačením tlačidla „2“.

Každých 30" snímač overuje teplotu prostredia v okolí displeja.

Údržba

Čistenie

Pri čistení je treba použit' VÝLUČNE látku navlhčenú neutrálnymi tekutými čistiacimi prostriedkami.

NEPOUŽÍVAJTE ŽIADNE NÁSTROJE ALEBO POMOCKY NA ČISTENIE. NEPOUŽÍVAJTE ALKOHOL!

Protitukový filter

Obr. 11-28

Udržuje častice tukov pochádzajúcich z varenia.

Musí byt čistený jedenkrát za mesiac (alebo keď upozorňovací systém nasýteľnosti filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť), nedráždivými čistiacími prostriedkami ručne alebo v umývačke s nízkou teplotou vody a krátkym cyklusovým programom.

Umývaním v umývačke, protitukový filter sa môže odfarbit', ale jeho filtračná cherakteristika sa tým vôbec nezmení.

Uhoľný filter (iba pre filtračnú verziu)

Obr. 27

Udržuje neprijemné zápachy pochádzajúce z varenia.

Nasýtel'nosť uholného filtru sa odhaluje iba po viac-menej predlženom použití, na základe typu kuchyne a pravidelnosti čistenia filtra tukov. V každom prípade je nevyhnutné vymenit zásobník maximálne každé štyri mesiace (alebo keď upevňovací systém nasýtel'nosti filtrov – ak je s ním príslušný model vybavený – upozorňuje túto nevyhnutnosť).

NEMÔŽE byť umývaný alebo regenerovaný.

Výmena žiaroviek

Odsávač pary je vybavený systémom osvetlenia založenom na technoloógii LED.

Kontrolky LED zaručujú optimálne osvetlenie, trvanie až 10 krát dhlhšie ako tradičné žiarovky a umožňujú ušetrit' 90% elektrickej energie.

Pre výmenu, obrátit' sa na technický servis.

Upozornenia

• Pred každým čistením alebo údržbou, odpojte odsávač pár od elektrickej siete vytiahnutím zástrčky alebo vypnutím hla- vného vypínača bytu.
• Pre všetky inštalačné a údržbové operácie používajte pracovné rukavice.

• Zariadenie môže byť používané deťmi vo veku nie menej ako 8 rokov a osobami so zníženými fyzickými, zmyslovými alebo duševnými schopnosťami, alebo nedostatkom skúseností a potrebných znalostí, pokial’ sú pod primeraným dozorom, alebo dostali pokyny o bezpečnom užívaní zariadenia a keď si uvedomujú s ňou spojené nebezpečenstvo.

• Deti musia byt' kontrolované, aby sa nehrali so zariadením.

• Čistenie a údržbu nesmú vykonávat' deti bez dozoru.
• Miestnosť musí mat’ dostatočné vetranie, ked’ kuchynský odsávač pár sa používa súčasne s inými zariadeniami spal’ujúce plyn alebo iných palív.
• Odsávač pár sa musí pravidelne čistiť ako vnútorne tak zvonka (ASPOŇ RAZ ZA MESIAC), v každom prípade rešpektujte ako je výslovne uvedené v návode na údržbu.
• Nedodržiavanie noriem čistenia odsávača pár a výmeny a čistenia filtrov môže spôsobit' požiare. Je prísne zakázané pod odsávačom pár robit' jedlá na plameni.
• Pri výmene lampy používajte len typ lampy uvedený v sekcii údržba/výmena lampy v tejto príručke.

filtre a môže spôsobit' požiar a preto sa mu treba v každom prípade vyhnút'.

Vyprážanie musí byť vykonané pod kontrolou, aby prehriaty olej sa nezapálil.

POZOR: Ked' je varná doska v prevádzke, prístupné časti odsávača pary sa môžu zahriat'.

• Nepripájajte zariadenie do elektrickej siete, kým inštalácia nie úplne dokončená.
• Pokial' ide o technické a bezpečnostné opatrenia, ktoré sa majú prijať pre vypúšťanie výparov, prísne sa dodržujte nariadeniam ustanovenými príslušnými miestnymi úradmi.
• Odsávaný vzduch nesmie byť dopravený do potrubia používaného pre vypúšťanie výparov produkovaných zariadeniami spalujúcimi plyn alebo iné palivá.
• Nepoužívajte alebo nechajte odsávač pár bez správne na- montovaných lámp kvôli možnému riziku úrazu elektrickým prúdom.
• Nikdy nepoužívajte odsávač pár bez správne namontovanej mriežky!
• Odsávač pár sa nesmie NIKDY používať ako nosný povrch, pokiaľ nie je výslovne uvedené
• Používajte len upevňovacie skrutky dodávané s výrobkom pre inštaláciu alebo, ak nie sú súčasťou dodávky, kúpte správny typ skrutiek.
• Používajte správnu dížku skrutiek, ktorá je označená v Návode na inštaláciu.
• Ak si nie ste istí, porad'te sa s autorizovaným servisným strediskom alebo podobným kvalifikovaným personálom.

POZOR!

• Chýbajúca inštalácia upevňovacích skrutiek alebo prostriedkov v súlade s týmito pokynmi môže spôsobit úraz elektrickým prúdom.
• Nepoužívajte s programovacím zariadením, časovačom, samostatným dial'kovým ovládaním alebo s a-kýmkol'vek iným zariadením, ktoré sa aktivuje samostatne.

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívatel' prispieva k predchádzaniu možným negatívnym následkom pre životné prostredie a zdravie.

Symbol ■ výrobku alebo na jeho sprievodnej dokumentácií, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzat' ako s domácim odpadom, ale musí byť odovzdaný do

príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbavit' sa ho riadením sa podľa miestnych zákonov o odstránení odpadkov. Kvôli dokonalejším informáciám o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestne úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.

Prístroj bol navrhnutý, testovaný a vyrobený v súlade s:

• Bezpečnost': EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
• Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
• EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.

(CISPR - Osobitný medzinárodný výbor pre rádiové rušenie, pozn. prekl.)

Odporúčania pre správne použitie s cieľom znížiť dopad na životné prostredie: Zapnite digestor na minimálnu rýchlost, ked začnete s varením a nechajte ho bežat' niekoľko minút po ukončení varenia. Zvýšte rýchlost' len v prípade veľkého množstva dymu a pary a použite podpornú rýchlost (rýchlosti) len v extrémnych situáciách. Vymeňte uhlíkový filter (filtre), ak je to potrebné na udržiavanie dobrej účinnosti zníženia zápa-chu. Vyčistite tukový filter (filtre), ak je to potrebné na udržia-vanie jeho účinnosti. Použite maximálny priemer potrubného systému, ako je uvedené v tomto návode, na optimalizáciu účinnosti a minimalizáciu hluku.
