| Tipo de producto | Campana extractora |
| Marca | Hoover |
| Modelo | HBS936801X |
| Dimensiones (L x P x H) | 900 mm x 500 mm x 600-1100 mm (estimación) |
| Peso neto | Aproximadamente 15 kg (estimación) |
| Alimentación eléctrica | 220-240 V ~ 50 Hz |
| Potencia del motor | Aproximadamente 250 W (estimación) |
| Iluminación | LED, reemplazable por el servicio postventa |
| Número de velocidades | 3 velocidades + velocidad intensiva temporizada |
| Funciones | Temporizador (20/15/10/5 min), alarma de temperatura, indicadores de saturación de los filtros |
| Modo de evacuación | Aspirante (evacuación exterior) o filtrante (reciclaje con filtro de carbón activo) |
| Filtro antigrasa | Metálico, lavable (a mano o en lavavajillas), limpiar cada 80 h o 1 vez al mes |
| Filtro de carbón activo | No incluido, reemplazar cada 4 meses (solo en versión filtrante) |
| Distancia mínima de la encimera | 50 cm (eléctrica) o 65 cm (gas/mixta) |
| Nivel de sonido | Aproximadamente 55-65 dB(A) (estimación) |
| Seguridad | Parada automática, protección contra llamas, desconexión de la alimentación antes del mantenimiento |
| Mantenimiento | Limpieza exterior con paño húmedo y detergente neutro; no usar abrasivos ni alcohol |
| Piezas de repuesto | Filtros antigrasa y de carbón, lámparas LED (a través del SAV) |
| Reparabilidad | Índice de reparabilidad no conocido; piezas disponibles a través de asistencia técnica Hoover |
Preguntas frecuentes - HBS936801X HOOVER
Preguntas de los usuarios sobre HBS936801X HOOVER
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Capucha en formato PDF gratis! Encuentra tus instrucciones HBS936801X - HOOVER y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. HBS936801X de la marca HOOVER.
MANUAL DE USUARIO HBS936801X HOOVER
Montaje y modo de empleo

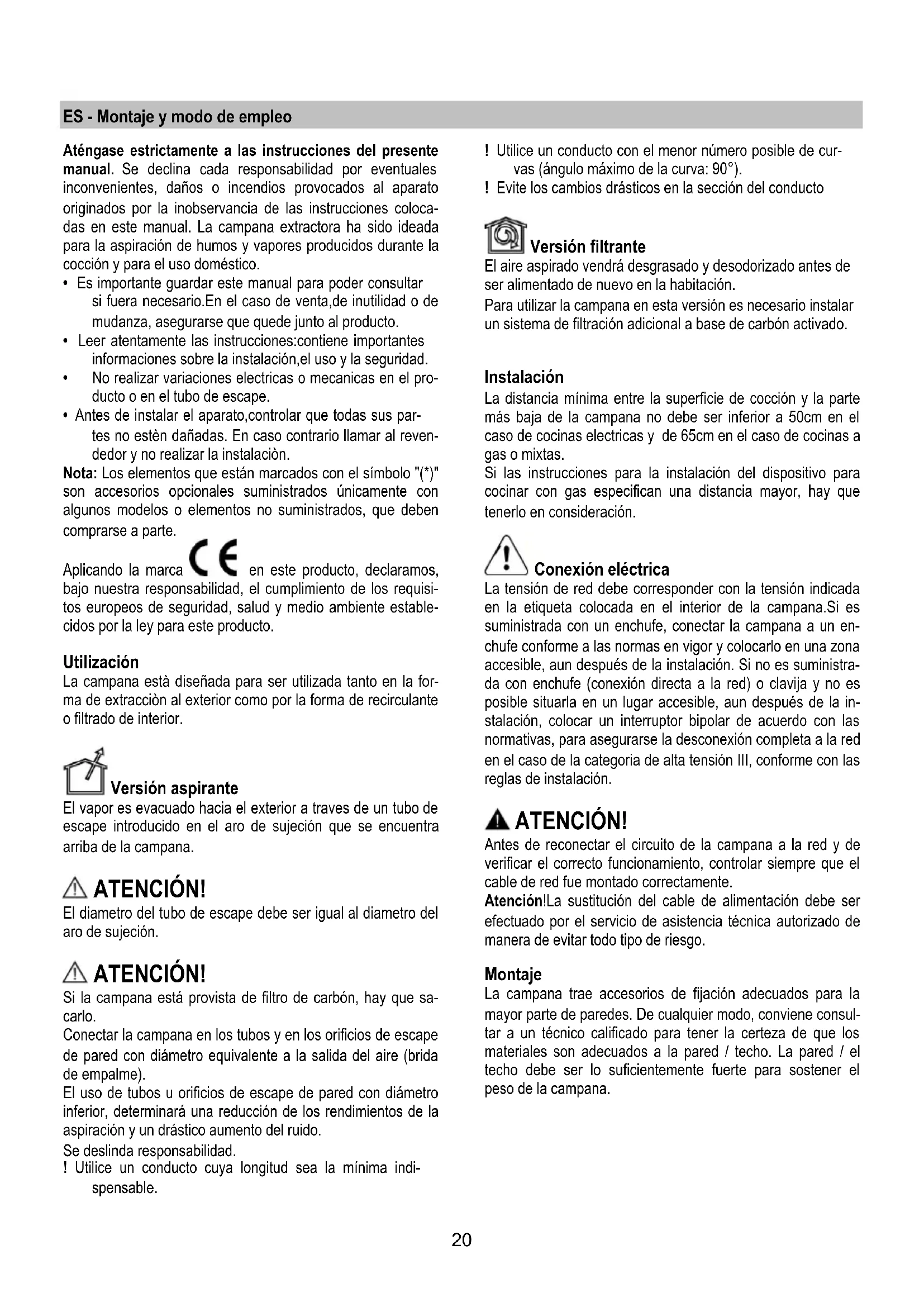

ES - Montaje y modo de empleo
Aténgase estrictamente a las instrucciones del presente manual. Se declina cada responsabilidad por eventuales inconvenientes, daños o incendios provocados al aparato originados por la inobservancia de las instrucciones colocadas en este manual. La campana extractora ha sido ideada para la aspiración de humos y vapores producidos durante la cocción y para el uso doméstico.
- Es importante guardar este manual para poder consultar si fuera necesario.En el caso de venta,de inutilidad o de mudanza, asegurarse que quede junto al producto.
- Leer atentamente las instrucciones: contiene importantes informaciones sobre la instalación, el uso y la seguridad.
- No realizar variaciones electricas o mecanicas en el producto o en el tubo de escape.
- Antes de instalar el aparato, controlar que todas sus partes no estèn dañadas. En caso contrario llamar al revendedor y no realizar la instalación.
Nota: Los elementos que están marcados con el símbolo "(*)" son accesorios opcionales suministrados únicamente con algunos modelos o elementos no suministrados, que deben comprarse a parte.
Aplicando la marca CE en este producto, declaramos, bajo nuestra responsabilidad, el cumplimiento de los requisitos europeos de seguridad, salud y medio ambiente establecidos por la ley para este producto.
Utilización
La campana está diseñada para ser utilizada tanto en la forma de extracción al exterior como por la forma de recirculante o filtrado de interior.
Versión aspirante
El vapor es evacuado hacia el exterior a traves de un tubo de escape introducido en el aro de sujeción que se encuentra arriba de la campana.
ATENCIÓN!
El diametro del tubo de escape debe ser igual al diametro del aro de sujeción.
ATENCIÓN!
Si la campana está provista de filtro de carbón, hay que sacarlo.
Conectar la campana en los tubos y en los orificios de escape de pared con diámetro equivalente a la salida del aire (brida de empalme).
El uso de tubos u orificios de escape de pared con diámetro inferior, determinará una reducción de los rendimientos de la aspiración y un drástico aumento del ruido.
Se deslinda responsabilidad.
! Utilice un conducto cuya longitud sea la mínima indispensable.
! Utilice un conducto con el menor número posible de curvas (ángulo máximo de la curva: 90°).
! Evite los cambios drásticos en la sección del conducto
Versión filtrante
El aire aspirado vendrá desgrasado y desodorizado antes de ser alimentado de nuevo en la habitación.
Para utilizar la campana en esta versión es necesario instalar un sistema de filtración adicional a base de carbón activado.
Instalación
La distancia mínima entre la superficie de cocción y la parte más baja de la campana no debe ser inferior a 50cm en el caso de cocinas electricas y de 65cm en el caso de cocinas a gas o mixtas.
Si las instrucciones para la instalación del dispositivo para cocinar con gas especifican una distancia mayor, hay que tenerlo en consideración.
Conexión eléctrica
La tensión de red debe corresponder con la tensión indicada en la etiqueta colocada en el interior de la campana. Si es suministrada con un enchufe, conectar la campana a un enchufe conforme a las normas en vigor y colocarlo en una zona accesible, aun después de la instalación. Si no es suministrada con enchufe (conexión directa a la red) o clavija y no es posible situarla en un lugar accesible, aun después de la instalación, colocar un interruptor bipolar de acuerdo con las normativas, para asegurarse la desconexión completa a la red en el caso de la categoría de alta tensión III, conforme con las reglas de instalación.
ATENCIÓN!
Antes de reconectar el circuito de la campana a la red y de verificar el correcto funcionamiento, controlar siempre que el cable de red fue montado correctamente.
Atención! La sustitución del cable de alimentación debe ser efectuado por el servicio de asistencia técnica autorizado de manera de evitar todo tipo de riesgo.
Montaje
La campana trae accesorios de fijación adecuados para la mayor parte de paredes. De cualquier modo, conviene consultar a un técnico calificado para tener la certeza de que los materiales son adecuados a la pared / techo. La pared / el techo debe ser lo suficientemente fuerte para sostener el peso de la campana.

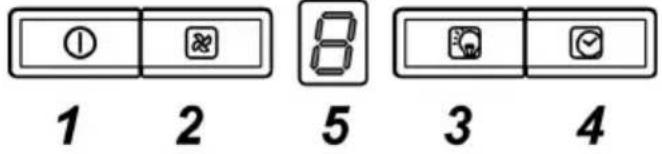

Funcionamiento
Pulsando el botón la campana extractora se activa a la velocidad 1.
Pulsando el botón durante el funcionamiento de la campana extractora pasa al estado OFF.
2 Aumento velocidad
Pulsando el botón la campana extractora pasa del estado OFF a la velocidad 1.
Pulsando el botón ( campana extractora ON) se aumenta la velocidad del motor de la velocidad 1 a la intensiva.
A cada velocidad corresponde la activación del led correspondiente. Velocidad 1: 1
Velocidad 2:2
Velocidad 3:3
Velocidad intensiva: 4 (relampagueante)
La velocidad intensiva es temporizada. La temporización standard es de 5', al final de la cual la campana extractora se coloca a la velocidad 2.
Para desactivar la función antes de que termine el tiempo pulsar el botòn 2, la campana se colocarà a la velocidad 1, pulsando el botòn 1 la campana se apagarà.
3 ON/OFF luces
4 Temporización Velocidad
5 Indicador estado de funcionamiento
Temporización Velocidad
La temporización de las Velocidades se activa pulsando el botón 4, a temporización terminada la campana extractora se apaga
La temporización se divide asi:
Velocidad 1 - 20 minutos (1 fijo punto interminente)
Velocidad 2 - 15 minutos (2 fijo punto interminente)
Velocidad 3 - 10 minutos (3 fijo punto interminente)
Velocidad intensiva - 5 minutos (4 fijo punto interminente)
Durante el funcionamiento temporizado pulsando el botòn 1 o el botòn 4 la campana extractora se apaga, si se pulsa el botòn 2 la campana extractora sale del funcionamiento temporizado colocandose en la velocidad escogida.
Indicación filtros grasas
La indicación filtro anti-grasas acontece después de 80 horas de su uso y aparece en display con el numero 1 relampague- ante.
Cuando aparece dicha indicación los filtros anti-grasas instalados tienen que ser lavados.
La indicación es visibile con la campana en estado ON.
Para eliminar la indicación del filtro anti-grasas, pulsar la tecla "1" por más de 3", hasta que no se apague la indicación.
La eliminación de la indicación es posible con la campana extractora en estado ON.
La indicación filtro carbòn (sòlo para versión filtrante)
La indicación filtro carbón pasa después de 320 horas de uso y aparece en el display con el numero 2 que relampaguea.
Cuando aparece dicha indicación el filtro carbon instalado tiene que ser cambiado.
La indicación es visibile con la campana en estado ON.
Para eliminar la indicaciòn del filtro carbon, pulsar la tecla "1" por màs de 3", hasta que no se apague la señal.
La eliminación de la indicación es posible con la campana en estado ON.
En el caso de indicación contemporanea de ambos filtros, en ell display relampaguean los numeros 1 y 2 alternativamente.
El reset acontece efectuando 2 veces el mismo procedimiento descrito aquí arriba.
La primera vez resetea la indicaciòn del filtro anti-grasas, la segunda resetea la indicaciòn del filtro carbòn.
En la modalidad estandar la indicaiàn filtro carbones no está activa.
Si se utiliza la campana en versión filtrante es necesario activar la indicación filtro carbones.
Activación indicación filtro carbón:
Colocar la campana en OFF y pulsar contemporaneamente las teclas "2" y "3" por 3".
los numeros 1 y 2 relampeguearàn alternativamente por 2".
Desactivación indicación filtro carbones:
Colocar la campana en OFF y pulsar contemporaneamente las teclas "2" y "3" por 3".
El numero 1 relampagueará por 2".
Alarma Temperatura
La campana está equipada con un sensor de temperatura que activa el motor a la velocidad 3 en el caso en que la temperatura en la zonadisplay sea demasiado elevada.
La condición de alarma es indicada por el display con la letra "t" relampagueante.
Esta condición permanece hasta que la temperatura no vaya más abajo del nivel de la alarma.
Se puede salir de esta modalidad si se pulsa el botón "2".
Cada 30" el sensor controla la temperatura ambiente de la zona display.
Mantenimiento
Limpieza
Para la limpieza, utilice EXCLUSIVAMENTE un paño impregnado de detergente líquido neutro. ¡NO UTILICE UTENSILOS O INSTRUMENTOS PARA LA LIMPIEZA! No utilice productos que contengan abrasivos. ¡NO UTILICE ALCOHOL! ¡NO UTILICE DESINFECTANTES NI PRODUCTOS QUE CONTENGAN CLORO!
Filtro antigrasa
Fig. 11-28
Retiene las partículas de grasa producidas cuando se cocina.
Debe limpiarse una vez al mes (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad) con detergentes no agresivos, manualmente con un cepillo de cerdas suaves o bien en lavavajillas a bajas temperaturas y con ciclo breve.
Con el lavado en el lavavajilla el filtro antigrasa metálico puede desteñirse pero sus características de filtrado no cambian absolutamente.
Para desmontar el filtro antigrasa, tirar de la manija de desenganche de muelle.
Filtro al carbón activo (solamente para la versión filtrante)
Fig. 27
Retiene los olores desagradables producidos por la cocción de alimentos.
El filtro de carbón activado se satura después de un tiempo de uso, dependiendo del tipo de cocción de alimentos y la regularidad con que se limpia el filtro de grasa. En cualquier caso es necesario sustituir el cartucho al menos cada 4 meses (o cuando el sistema de indicación de saturación de los filtros - si está previsto en el modelo que se posee - indica esta necesidad).
NO puede lavarse o reciclarse.
Sustitución de la lámpara
La campana viene provista de un sistema de iluminación basado en la tecnología LED.
Los LEDS garantizan una óptima iluminación, una duración hasta 10 veces mayor de las lámparas tradicionales y permiten aborra el 90% de energía eléctrica.
Para la sustitución dirigirse al servicio asistencia técnica.
Advertencias
- Antes de llevar a cabo cualquier operación de limpieza o mantenimiento, desconectar la campana de la alimentación eléctrica desenchufando la clavija o desconectando el interruptor general de la vivienda.
- Para todas las operaciones de instalación y mantenimiento utilizar los guantes de trabajo.
- El aparato puede ser usado por niños mayores a 8 años y por personas con discapacidades físicas, sensoriales o mentales, o con falta de experiencia o de conocimiento necesario, previsto que estén bajo vigilancia o después de que las mismas hayan recibido instrucción relacionada con el uso seguro del aparato y de la comprensión de los peligros inherentes a éste.
- Los niños deben ser supervisados para asegurarse de que no jueguen con el aparato.
- La limpieza y el mantenimiento no deben ser realizados por niños sin debida supervisión.
- La habitación debe estar suficientemente ventilada cuando la campana se utiliza contemporáneamente con otros dispositivos a combustión de gas u otros combustibles.
- La campana debe ser limpiada con frecuencia, tanto internamente como externamente (POR LO MENOS UNA VEZ AL MES), en todo caso seguir lo que se indica expresamente en las instrucciones de mantenimiento.
- La inobservancia de las normas de lim-
pieza de la campana y del cambio y la limpieza puede comportar riesgo de incendios.
- Es estrictamente prohibido flamear los alimentos bajo la campana.
- Para la sustitución de la lámpara sólo utilizar el tipo de lámpara indicado en la sección de mantenimiento/sustitución de este manual.
El uso de una llama libre es perjudicial para los filtros y puede provocar incendios, por lo tanto, debe evitarse en cualquier caso.
Los fritos debe realizarse con cuidado para evitar que el aceite caliente prenda fuego.
ATENCIÓN: Cuando la placa de cocción está funcionando las partes accesibles de la campana pueden calentarse.
- No conectar la unidad a la red eléctrica hasta que la instalación sea totalmente completada.
- En cuanto a las medidas técnicas y de seguridad a adoptar para la descarga de los humos, seguir estrictamente lo previsto por los reglamentos de las autoridades locales competentes.
- El aire aspirado no debe ser transportado en un conducto usado para la descarga de humos producidos por dispositivos de combustión a gas u otros combustibles.
- No utilizar ni dejar la campana sin las luces correctamente instaladas debido al posible riesgo de descarga eléctrica.
- No utilizar nunca la campana sin la rejilla montada correctamente!
- La campana NUNCA debe utilizarse como una superficie de apoyo a menos que así se indique específicamente.
- Utilizar sólo los tornillos para fijación suministrados con el producto para su instalación, o, si no se suministran, comprar el tipo correcto de tornillos. Utilizar la longitud correcta para los tornillos que se identifican en la Guía de instalación.
- En caso de duda, consultar el centro de asistencia autorizado o un similar personal calificado.
¡ATENCIÓN!
- Si no se instalan los tornillos y elementos de fijación de acuerdo con estas instrucciones se puede incurrir en riesgos de naturaleza eléctricos.
- No utilizar con un programador, temporizador, mando a distancia separado o cualquier otro dispositivo que se active automáticamente.
Este aparato lleva el marcado CE en conformidad con la Directiva 2012/19/EC del Parlamento Europeo y del Consejo sobre residuos de aparatos eléctricos y electrónicos (RAEE). La correcta eliminación de este producto evita consecuencias negativas para el medioambiente y la salud.
El símbolo en el producto o en los documentos que se incluyen con el producto, indica que no se puede tratar como residuo doméstico. Es necesario entregarlo en un punto de recogida para reciclar aparatos eléctricos y electrónicos.
Deséchelo con arreglo a las normas medioambientales para eliminación de residuos.
Para obtener información más detallada sobre el tratamiento, recuperación y reciclaje de este producto, póngase en contacto con su Municipalidad, con el servicio de eliminación de residuos urbanos o la tienda donde adquirió el producto.
Aparato diseñado, probado y fabricado de acuerdo con:
- Seguridad: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Prestación: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3. Sugerencias para un uso correcto con el fin de reducir el impacto ambiental: Encienda la campana a la velocidad mínima cuando empiece a cocinar y mantenga en marcha durante unos minutos después de haber acabado de cocinar. Aumente la velocidad solo si se produjera una gran cantidad de humo y vapor y use la velocidad o velocidades turbo solo en situaciones extremas. Cambie el filtro o filtros de carbón cuando sea necesario para mantener un buen rendimiento en la reducción de los olores. Limpie el filtro o filtros de grasa cuando sea necesario para mantener un buen rendimiento del filtro de grasa. Utilice el diámetro máximo del sistema de conductos indicado en este manual, para optimizar el rendimiento y minimizar el ruido.
