| Technické vlastnosti | Nástěnný dekorativní odsavač par, šířka 90 cm, nerezové provedení |
|---|---|
| Maximální průtok vzduchu | 750 m8/h |
| Úrovně výkonu | 3 úrovně výkonu + intenzivní režim |
| Osvětlení | LED, 2 lampy |
| Filtr na tuk | Kovový filtr, lze mýt v mycce nádobí |
| Rozměry | 90 x 50 x 30 cm |
| Instalace | Nástěnná instalace, vyžaduje odvodní potrubí |
| Použití | Ovládání tlačítky, snadné použití |
| Údržba | Pravidelné čištění filtrů, údržba nerezového povrchu |
| Bezpečnost | Ochrana proti přetížení, splňuje bezpečnostní normy |
| Obecné informace | 2letá záruka, dostupný záruční servis |
Často kladené otázky - HBS936801X HOOVER
Dotazy uživatelů ohledně HBS936801X HOOVER
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Kuchyňská digestoř ve formátu PDF zdarma! Najděte svůj návod HBS936801X - HOOVER a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. HBS936801X značky HOOVER.
NÁVOD K OBSLUZE HBS936801X HOOVER
Návod na montáž a používání
Návod k montáži a užití
CS - Návod na montáž a používání
Výrobce odmítá převzít jakoukoliv odpovědnost za případné závady, škody nebo vznícení digestoře, které byly způsobeny nedodržením těchto předpisů. Digestoř je projektována pro odsávání dýmů a par při vaření a je určena pouze k domácím účelům.
- Je důležité uchovat si tuto příručku, abyste ji mohli konzultovat v jakémkoliv okamžiku. V případě prodeje, postoupení či stěhování si zajistěte, aby zůstala společně s přístrojem.
- Přečtěte si pozorně návod: obsahuje důležité informace o instalaci, užití a bezpečnosti.
- Neměňte elektrickou či mechanickou úpravu výrobku anebo vývodního zařízení.
- Před instalací zařízení zkontrolujte, zda některá ze součástí není poškozena. V opačném případě kontaktujte prodejce a nepokračujte v instalaci.
Poznámka: Součástky označené symbolem "(*)" jsou volitelná příslušenství, která jsou dodávána pouze pro některé modely, nebo nedodané součástky, které je třeba dokoupit.
Označením tohoto výrobku značkou C€ prohlašujeme na naši výlučnou odpovědnost, že výrobek splňuje požadavky evropských norem pro bezpečnost a ochranu zdraví a životního prostředí, platnými dle zákona pro tento výrobek.
Použití
Digestoř je možné použít s odsáváním mimo místnost, nebo s recirkulačním filtrem pro čištěním vzduchu v místnosti.
Odsávací provedení
Páry jsou vyváděny mimo místnost odtahovím potrubím upevněného na spojovací přírubě.
⚠️ POZOR!
Odtahové potrubí není součástí vybavení a je třeba ho zakoupit.
Průměr odtahového potrubí se musí rovnat průměru spojovacího prstence.
⚠️ POZOR!
Jestliže je digestoř vybavena filtry s uhlíkem, musejí být vyňaty.
Napojte digestoř na odtahového potrubí se stejným průměrem jako vývod vzduchu (spojovací příruba).
Použití odtahového potrubí s menším průměrem způsobí snížení výkonu a zvýšení hluku.
Za to výrobce odmítá jakoukoliv zodpovědnost.
! Používejte co nejkratší odtahové potrubí.
! Používejte odtahové potrubí s co nejmenším počtem záhybů (maximální úhel záhybu: 90°).
! Vyhněte se zásadním změnám sekce vedení odtahu.
Filtrační provedení
Odsávaný vzduch bude před návratem do místnosti zbaven tuku a pachů. K použití digestoře v této verzi je nutné instalovat dodatečný systém filtrování na základě aktivních uhlíků.
Instalace
Minimální vzdálenost mezi podporou nádoby na varné ploše a nejnižší částí digestoře nesmí být menší než 50cm v případě elektrických sporáků 65cm v případě plynových či smíšených sporáků.
Pokud návod na instalaci varného zařízení na plyn doporučují větší vzdálenost, je třeba se tímto pokynem řidit.
Elektrické připojení
Sítové napětí musí odpovídat napětí uvedenému na štítku s charakteristikami umístěného uvnitř krytu. Pokud je kryt vybaven přípojkou, stačí jej zapojit do zásuvky odpovídající stávajícím normám, která se nachází ve snadno dosažitelném prostoru i po provedené montáži. Pokud kryt není vybaven přípojkami (přímé připojení k síti) nebo se zásuvka nenachází ve snadno dosažitelném prostoru i po provedené montáži, je třeba použít dvojpólový vypínač odpovídající normám, který zaručí úplné odpojení od sítě v podmínkách kategorie přepětí III, v souladu s pravidly instalace.
POZOR!
Dříve než opět napojíte obvod digestoře na síťové napájení a ověříte správné fungování, zkontrolujte si vždy, že síťový kabel byl správně namontován.
Pozor! Výměna napájecího kabelu musí být provedena pouze odborným technickým personálem určeným k tomuto druhu úkonů za účelem vyvarovat se jakémukoliv riziku.
Instalace
Digestoř je dodávána se speciálními hmoždinkami, které jsou vhodné pro zavěšení do většiny stropních konstrukcí. Přesto by měl zavěšení provést kvalifikovaný odborný pracovník, který rozhodne, zda jsou tyto hmoždinky vhodné pro místní typ a materiál stropní konstrukce. Zároveň zhodnotí únosnost stropu pro digestoř.

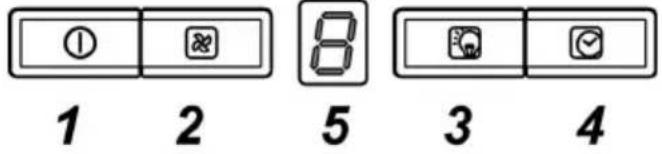

Provoz
Stisknutím tlačítka se digestoře rozběhne rychlostí 1.
Stisknutím tlačítka během fungování digestoře přechází do stavu OFF.
2 Zvýšení rychlosti
Stisknutím tlačítka se přejde ze stavu OFF na rychlost 1.
Stisknutím tlačítka (digestoř v stavu ON) se zvýší rychlost motoru z rychlosti 1 na intenzivní.
Na každou rychlost odpovídá zapnutí příslušného světelného znamení led.
Rychlost 1: 1
Rychlost 2: 2
Rychlost 3:3
Intenzivní rychlost: 4 (bliká)
Intenzívní rychlost je temporizovaná. Standardní temporizace je 5', poté se digestoř ustaví na rychlosti 2.
K odstavení funkce před uplynutím nastaveného času stiskněte tlačítko 2, digestoř přejde na rychlost 1, stisknutím tlačítka 1 se digestoř vypne.
3 Svítidla ON/OFF
4 Temporizace rychlostí
5 Ukazovatel stavu fungování
Temporizace rychlostí
Temporizace rychlostí se umožní stisknutím tlačítka 4, po uplynutí nastaveného času se digestoř vypne.
Temporizace je rozdělena následujícím způsobem:
Rychlost 1 - 20 minut (1 stálé, bod blikající)
Rychlost 2 - 15 minut (2 stálé, bod blikající)
Rychlost 3 - 10 minut (3 stálé, bod blikající)
Intenzivní rychlost - 5 minut (4 stálé, bod blikající)
Při temporizované činnosti stisknutím tlačítka 1 anebo tlačítka 4 se digestoř vypne, stisknutím tlačítka 2 digestoř přejde z temporizované činnosti na rychlost zvolenou.
Signalizace filtru proti mastnotám
K signalizaci filtru proti mastnotám dojde po 80 hodinách užití a vyznačí se na displeji blikajícím číslem 1.
Jakmile se objeví tato signalizace, instalovaný filtr proti ma- stnotám musí být umyt.
Signalizaci je možno vidět jestliže digestoř je v pozici ON.
K odstranění signalizace filtru proti mastnotám stiskněte tlačitko "1" po dobu delší než 3", až do vypnutí signalizace.
Signalizace může být odstraněna jestliže digestoř je v pozici ON.
Signalizace filtru s uhlíkem (pouze pro filtrující verzi)
K signalizaci filtru s uhlíkem dojde po 320 hodinách použití a je vyznačena displejem blikajícím číslem 2.
Jakmile se tato signalizace objeví, instalovaný filtr proti mastnotám musí být vyměněn.
Signalizace je viditelná jestliže je digestoř v pozici ON.
K odstranění signalizace filtru proti mastnotám stiskněte tlačitko "1" po dobu delší než 3", až do vypnutí signalizace.
Odstranění signalizace je možné jestliže digestoř je v pozici ON.
V případě současné signalizace obou filtrů, na displeji budou blikat alternativně čísla 1 a 2.
Opětné nastavení proběhne 2násobným opakováním výše uvedené procedury.
Poprvé se opět nastavuje signalizace filtru proti mastnotám, podruhé se nastavuje signalizace filtru s uhlíkem.
V modalitě standard signalizace filtru s uhlíkem není aktivní.
V případě, že se použije digestoř ve filtrující verzi je nezbytné uschopnit signalizaci filtru s uhlíkem.
Aktivace signalizace filtru s uhlíkem:
Nastavte digestoř do pozice OFF a držte současně stisknutá tlačitka "2" "3" po dobu 3".
Čísla 1 a 2 budou blikat alternativně po dobu 2".
Odstavení signalizace filtru s uhlíkem:
Nastavte digestoř do pozice OFF a držte současně stisknutá tlačitka "2" a "3" po dobu 3".
Číslo 1 bude blikat po dobu 2".
Teplotní alarm
Digestoř je vybaven čidlem temperatury, které uvádí motor do rychlosti 3 v případě, že teoplota v zóně displeje je příliš vysoká.
Alarm je hlášen displejem blikajícím písmenem "t".
Tento stav zůstává dokud tempertura nesestoupí pod hladinu alarmu.
Z této modality je možné vyjít stisknutím tlačítka "2".
Čidlo ověřuje teplotu prostředí v zóně displeje každých 30".
Údržba
Čištění
Pro čištění je třeba použít VÝHRADNĚ látku navlhčenou neutrálními tekutými čistícími prostředky. NEPOUŽÍVEJTE ŽÁD-NÉ NÁSTROJE NEBO POMŮCKY NA ČIŠTĚNÍ. NEPOUŽÍVEJTE ALKOHOL!
Tukový filtr
Obr. 11-28
Zadržuje částice tuku uvolňující se při vaření.
Tukový filtr se musí 1x do měsíce vyčistit (vyprat), anebo jestliže systém vyznačování saturace filtru - pokud je součásti vybavení vlastněného modelu - vyznačuje tuto potřebu. Je možné jej čistit ručně jemným mycím prostředkem nebo v kuchyňské myčce při nejnižší teplotě a kratším programu.
Demontáž tukového filtru je znázorněna - zatlačte na západku filtru.
Filtr s aktivním uhlikem (jen u filtrační verze) Obr. 27
Tento filtr pohlcuje nepříjemné pachy vznikající při vaření. Saturace filtru s uhlíkem nastane po více či méně dlouhém užití, tj. závisí na typu kuchyně a pravidelném čištění filtru proti mastnotám. V každém případě je nutné nahradit patronu maximálně jednou za 4 měsíce (anebo jestliže systém vyznačování saturace filtrů – pokud je součástí vybavení vlastněného modelu – vyznačuje tuto potřebu).
NEMÜŽE být umýván či regenerován.
Výměna žárovek
Digestor je vybavena osvětlovacím systémem založeným na technologii DIOD.
DIODY zaručují optimální osvětlení, s trvanlivostí až 10 krát delší než tradiční svídtila a umožňují úspory 90% elektrické energie.
Pro výměny se obrat'te na servisní službu.
Výměna žárovek
- Před jakýmkoli čištěním či údržbou odpojte digestoř z elektrické sítě odpojením ze zásuvky nebo vypnutím hlavního domovního vypínače.
- Při jakýchkoli úkonech spojených s instalací či údržbou používejte ochranné rukavice.
- Tento přístroj mohou používat děti starší 8 let a osoby se sníženými tělesnými, smyslovými či duševními schopnostmi nebo osoby bez patřičných zkušeností a znalostí, pouze pokud jsou pod neustálým dozorem nebo byly poučeny o bezpečném použití výrobku a jsou si vědomy rizik spojených s jeho použitím.
- Je nutné se ujistit, zda si děti nehrají se zařízením.
- Čištění a údržba nesmí být prováděna dětmi bez dozoru.
- Místnost musí být dostatečně větraná, pokud je digestoř používána společně s jinými spalovacími zařízeními na plyn či jiná paliva.
- Vnitřní a vnější části digestoře musí být často čištěny (NEJMÉNĚ JEDNOU ZA MĚSÍC), za dodržení výslovných pokynů uvedených v návodu k údržbě.
- Při nedodržení pokynů pro čištění digestoře a výměnu a čištění filtrů hrozí nebezpečí požáru.
- Je přísně zakázáno připravovat pod digestoří pokrmy na ohni.
- Při výměně žárovky používejte pouze typ žárovky uvedený v tomto návodu, v části věnované údržbě/výměně žárovek.
Použití otevřeného ohně může poškodit filtry a způsobit požáry, proto oheň nesmí
být nikdy používán.
Zvýšenou pozornost je nutné věnovat smažení, protože přehřátý olej by se mohl vznítit.
POZOR: Pokud je varná deska v provo- zu, přístupné části digestoře se mohou stát velmi teplými.
- Nepřipojujte přístroj k elektrické síti, dokud instalace nebude zcela ukončena.
- Co se týče technických a bezpečnostních opatření pro odvod kouře, postupujte přesně podle předpisů příslušných místních orgánů.
- Odsávaný vzduch musí být odváděn do potrubí používaného pro odtah kouřů vznikajících při použití spalovacích zařizení na plyn či jiná paliva.
- Nepoužívejte a nenechávejte digestoř bez správně instalovaných žárovek, jelikož hrozí nebezpečí úrazu elektrickým proudem.
- Nikdy nepoužívejte digestoř bez správně namontované mřížky!
- Digestoř nesmí být NIKDY používána jako opěrná plocha, pokud pro tento účel není výslovně určena.
- Při instalaci používejte pouze úchytné šrouby dodané z výrobkem.
- Pokud šrouby nejsou součástí vybavení, zakupte správný typ šroubů. Používejte šrouby se správnou délkou, podle pokynů v Návodu pro instalaci.
- V případě pochyb se obraťte na pověřený servis nebo se poradťe s odborným personálem.
POZOR!
• V případě chybějící instalace šroubů a úchytných prvků dle pokynů uvedených v tomto návodu může dojít k vzniku nebezpečí elektrické povahy.
- Nepoužívejte s programátorem, časovým spínačem, samostatným dálkovým ovládáním nebo jiným zařízením, které se aktivuje automaticky.
Tento spotřebič je označený v souladu s evropskou směrnici 2012/19/EC o likvidaci elektrického a elektronického zařízení (WEEE). Zajištěním správné likvidace tohoto výrobku pomůžete zabránit případným negativním důsledkům na životní prostředí a lidské zdraví, ke kterým by nevhodnou likvidací tohoto výrobku mohlo dojít.
Symbol na výrobku nebo na dokumentech přiložených k výrobku udává, že tento spotřebič nepatří do domácího odpadu. Spotřebič je nutné odvézt do sběrného místa pro recyklaci elektrického a elektronického zařízení.
Likvidace musí být provedena v souladu s místními předpisy o ochraně životního prostředí, které se týkají likvidace odpadu.
Podrobnější informace o zpracování, rekuperaci a recyklaci
tohoto výrobku zjistíte u příslušného místního úřadu, služby pro likvidaci domovního odpadu nebo v obchodě, kde jste výrobek zakoupili.
Přístroj byl navržen, testován a vyroben v souladu s:
- Bezpečnost: EN/IEC 60335-1; EN/IEC 60335-2-31, EN/IEC 62233.
- Výkonnost: EN/IEC 61591; ISO 5167-1; ISO 5167-3; ISO 5168; EN/IEC 60704-1; EN/IEC 60704-2-13; EN/IEC 60704-3; ISO 3741; EN 50564; IEC 62301.
- EMC: EN 55014-1; CISPR 14-1; EN 55014-2; CISPR 14-2; EN/IEC 61000-3-2; EN/IEC 61000-3-3.
(Osobitý mezinárodní výbor pro rádiové rušení, pozn. překl) Doporučení pro správné použití s cílem snížit dopad na životní prostředí:
Zapněte digestoř na minimální rychlost, když začnete s vařením a nechte ji běžet několik minut poté, co jste vaření ukončili. Zvyšte rychlost pouze v případě nadměrného množství kouře nebo páry a použijte podpornou rychlost (i) jenom v extrémních situacích. Vyměňte uhlíkový filtr (y), je-li to nutné pro udržování účinnosti snižování zápachu. Vyčistěte tukový filtr (y), je-li to nutné pro udržování jeho účinnosti. Použijte maximální průměr potrubního systému, jak je uvedeno v tomto návodu, pro optimalizaci účinnosti a minimalizaci hluku.
SK - Návod na použitie a montáž
Použitie odvodových trubíc a otvorov do steny s menším priemerom má za následok zníženie odsávadsej výkonnosti e drastické zvýšenie hlučnosti.
V tejto zásluhe sa vyhýba každej zodpovednosti.
Elektrické napojenie
Stlačením tlačidla, odsávač pary sa spustí rýchlostou 1
Stlačením tlačidla počas činnosti, odsávač pary prejde di stavu OFF.
Stlačením tlačidla, odsávač pary prejde zo stavu OFF do rýchlosti 1.
Pre deaktiváciu funkcie pred uplynitím času, stlačit' tlačidlo 2, odsávač pary sa umiestni do rýchlosti 1, stlačením tlačidla 1 odsávač pary sa vypne.
3. ON/OFF osvetlenie
Načasovanie rýchlosti je oprávnené stlačením tlačidla 4, po uplynutí času odsácač pary sa vypne.
Číslo 1 bude blikat' na 2".
Alarm teploty
Na odpojenie protitukových filtrov potiahnite za pružinový háčik.
Používanie otvoreného ohňa poškodzuje
Tento spotrebič je označený v súlade s európskou smernicou 2012/19/EC o likvidácii elektrického a elektronického zariadenia (WEEE).
