NÁVOD NA OBSLUHU PE2350WS Pattfield

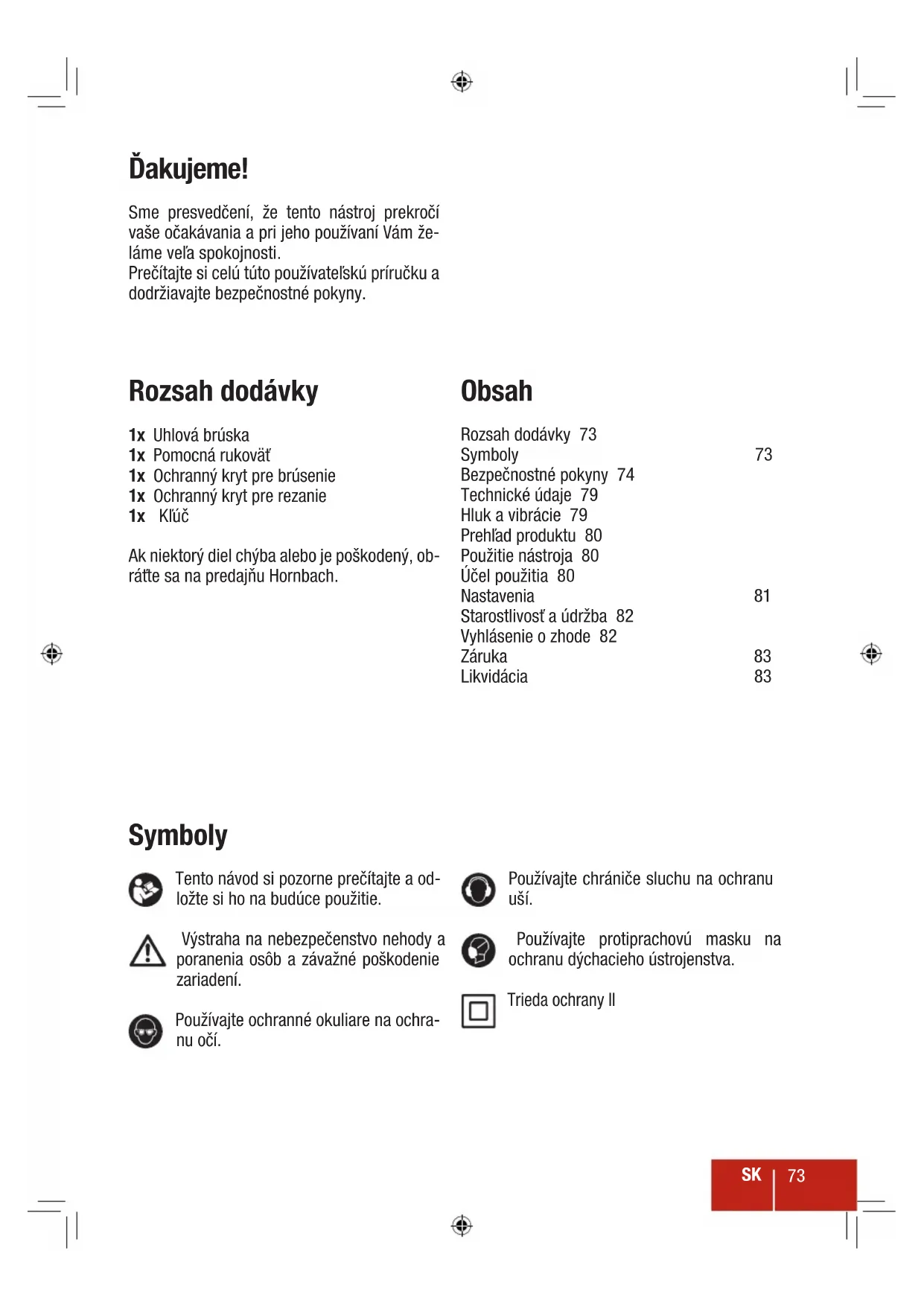

Sme presvedčení, že tento nástroj prekročí vaše očakávania a pri jeho používaní Vám želáme veľa spokojnosti.

Prečítajte si celú túto používatelskú príručku a dodržiavajte bezpečnostné pokyny.

Rozsah dodávky

1x Uhlová brúska
1x Pomocná rukoväť
1x Ochranný kryt pre brúsenie
1x Ochranný kryt pre rezanie
1x Klúč

Ak niektorý diel chýba alebo je poškodený, obrátte sa na predajňu Hornbach.

Obsah

Rozsah dodávky 73

Symboly 73

Použitie nástroja 80

Účel použitia 80

Nastavenia 81

Starostlivosť a údržba 82

Vyhlásenie o zhode 82

Záruka 83

Likvidácia 83

Symboly

Tento návod si pozorne prečítajte a od-ložte si ho na budúce použitie.

Výstraha na nebezpečenstvo nehody a poranenia osôb a závažné poškodenie zariadení.

Používajte ochranné okuliare na ochranu očí.

Používajte protiprachovú masku na ochranu dýchacieho ústrojenstva.

Trieda ochrany II

Bezpečnostné pokyny

VŠEOBECNÉ VÝSTRAŽNÉ UPOZORNENIA A BEZPEČNOSTNÉ POKYNY

POZOR Prečítajte si všetky Výstražné upozornenia a bezpečnostné pokyny.

Zanedbanie dodržiavania Výstražných upozomení a pokynov uvedených v nasledujúcom texte môže mať za následok zásah elektrickým prúdom, spôsobit požiar a/alebo tažké poranenie.

Tieto Výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

Pojem „ručné elektrické náradie“ používaný v nasledujúcom texte sa vztahuje na ručné elektrické náradie napájané zo siete (s prívodnou šnúrou) a na ručné elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

1 BEZPEČNOST NA PRACOVISKU

a) Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
b) Týmto náradím nepracujte v prostredí ohrozenom výbuchom, v ktorom sa nachádzajú horlávé kvapaliny, plyny alebo horlávý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli prach alebo pary zapáliť.
c) Nedovolte detom a iným nepovolaným osobám, aby sa počas používania ručného elektrického náradia zdržiavali v blízkosti pracoviska. Pri odpútaní pozornosti zo strany inej osoby môžete stratit kontrolu nad náradím.

2 ELEKTRICKÁ BEZPEČNOST

a) Zástrčka prívodnej šnúry ručného elektrického náradia musí pasovat do použitej zásuvky. Zástrčku v žiadnom prípade ni- jako nemeňte. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adaptéry. Nezmenené zástrčky a vhodné zásuvky znižujú riziko zásahu elektrickým prú- dom.
b) Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú

napr. rúry, vykurovacie telesá, sporáky a chladničky. Keby by bolo Vaše telo uzemnené, hrozí zvýšené riziko zásahu elektrickým prúdom.

c) Chráňte elektrické náradie pred účinkami daždá a vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko zásahu elektrickým prúdom.
d) Nepoužívajte prívodnú šnúru mimo určený účel na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky tahaním za privodnú šnúru. Zabezpečte, aby sa sietová šnúra nedostala do blízkosti horúceho telesa, ani do kontaktu s olejom, s ostrými hranami alebo pohybujúcimi sa súčiastkami ručného elektrického náradia. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko zásahu elektrickým prúdom.
e) Ked' pracujete s ručným elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko zásahu elektrickým prúdom.
f) Ak sa nedá vyhnúť použitiu ručného elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko zásahu elektrickým prúdom.

3 BEZPEČNOST OSÔB

a) Budte ostražitý, sústredte sa na to, čo robíte a k práci s ručným elektrickým náradím pristupujte s rozumom. Nepracujte s ručným elektrickým náradím nikdy vtedy, ked' ste unavený, alebo ked' ste pod vplyvom drog, alkoholu alebo liekov. Malý okamih nepozornosti môže mať pri používaní náradia za následok vážne poranenia.
b) Noste osobné ochranné pomôcky a používajte vždy ochranné okuliare. Nosenie osobných ochranných pomôcok, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv. ochranná prilba alebo chrániče sluchu, podľa druhu ručného elektrického náradia a spôsobu jeho použitia znižujú riziko poranenia.

c) Vyhýbajte sa neúmyselnému uvedeniu ručného elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/ alebo pred pripojením akumulátora, pred chytením alebo prenášaním ručného elek- trického náradia sa vždy presvedčte sa, či je ručné elektrické náradie vypnuté. Ak budete mať pri prenášaní ručného elektrické- ho náradia prst na vypínači, alebo ak ručné elektrické náradie pripojíte na elektrickú siet' zapnuté, môže to mať za následok nehodu.

d) Skôr ako náradie zapnete, odstráňte z neho nastavovacie náradie alebo klůče na skrutky. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti ručného elektrického náradia, môže spôsobit vážne poranenia osôb.

e) Vyhýbajte sa abnormálnym polohám tela. Zabezpečte si pevný postoj, a neprestajne udržiavajte rovnováhu. Takto budete môčť ručné elektrické náradie v neočakávaných situáciách lepšie kontrolovať.

f) Pri práci noste vhodný pracovný odev. Nenoste široké odevy a nemajte na sebe šperky. Vyvarujte sa toho, aby so Vaše vlasy, odev a rukavice dostali do blízkosti rotujúcich súčiastok náradia. Volhý odev, dlhé vlasy alebo šperky môžu byť zachytené rotujúcimi častami ručného elektrického náradia.

g) Ak sa dá na ručné elektrické náradie na-montovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne použí-vané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.

4 STAROSTLIVÉ POUŽÍVANIE RUČNÉHO ELEKTRICKÉHO NÁRADIA A MANIPULÁCIA S NÍM

a) Ručné elektrické náradie nikdy nepretážujte. Používajte také elektrické náradie, ktoré je určené pre daný druh práce. Pomocou vhodného ručného elektrického náradia budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.

b) Nepoužívajte nikdy také ručné elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnút alebo vypnút, je

nebezpečné a treba ho zverit do opravy odborníkovi.

c) Skôr ako začnete náradie nastavovať alebo prestavovať, wymieňať príslušenstvo alebo skôr, ako odložíte náradie, vždy vytiahnite zástrčku sietovej šnúry zo zásuvky. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu ručného elektrického náradia.

d) Nepoužívané ručné elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovolte používať pneumatické náradie osobám, ktoré s ním nie sú dôverne oboznámené, alebo ktoré si neprečítali tieto Pokyny. Ručné elektrické náradie je nebezpečné vtedy, ked’ ho používajú neskúsené osoby.

e) Ručné elektrické náradie starostlivo ošet- rujte. Kontrolujte, či pohyblivé súčiastky bezchybne fungujú alebo či neblokujú, či nie sú zlomené alebo poškodené niektoré súčiastky, ktoré by mohli negativne ovplyvňovat' správne fungovanie ručného elektrického náradia. Pred použitím ná- radia dajte poškodené súčiastky vymenit'. Veľa nehôd bolo spôsobených nedostatočnou údržbou elektrického náradia.

f) Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu k zablokovaniu a ľahšie sa dajú viest.

g) Používajte ručné elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohládnite konkrétne pracovné podmienky a činnosť, ktorú budete vykonávatť. Používanie ručného elektrického náradia na iný účel ako na predpísané použitie môže viest’ k nebezpečným situáciám.

5 SERVISNÉ PRÁCE

a) Ručné elektrické náradie dávajte opravovat' len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zabezpečí, že bezpečnosť náradia zostane zachovaná.

ĎALŠIE BEZPEČNOSTNÉ POKYNY PRE UH-LOVÉ BRÚSKY

a) Tento elektrický nástroj slúži ako brúska a rezací nástroj. Prečítajte si všetky výstrahy, pokyny, vyobrazenia a špecifikácie priložené k tomuto elektrickému nástroju. Pri nedodržaní všetkých pokynov uvedených dalej môže dôjst' k zásahu elektrický prúdom, požiaru alebo vážnemu poraneniu.
b) S týmto elektrickým nástrojom sa neodporúča vykonávať činnosti ako pieskovanie, brúšenie drôtenou kefou alebo leštenie. Pri činnostiach, na ktoré tento elektrický nástroj nie je určený, môže vzniknúť riziko a dôjst’ k poraneniu osôb.
c) Nepoužívajte príslušenstvo, ktoré nie je špeciálne skonštruované a odporúčané výrobcom nástroja. Aj ked' sa príslušenstvo dá nasadiť na tento elektrický nástroj, neznamená to, že zaistí bezpečnú prevádzku.
d) Menovitá rýchlost' príslušenstva musí byt minimálne rovná maximálnej rýchlosti vyznačenej na elektrickom nástroji. Príslušenstvo pracujúce rýchlejšie ako je jeho menovitá rýchlost, môže prasknút a rozletieť sa.
e) Vonkajší priemer a hrúbka vášho príslušenstva musia byť v rámci výkonnostnej charakteristiky vášho elektrického nástroja. Nesprávne dimenzované príslušenstvo nie je možné primerane viest alebo ovládať.
f) Arkádový rozmer kotúčov, prírub, podlepovacích podložiek či akéhokolvek iného príslušenstva, musí byť správne zodpovedať vretenu elektrického nástroja. Príslušenstvo s arkádovými otvormi, ktoré nezodpovedajú montážnemu technickému vybaveniu elektrického nástroja stratia vyváženosť, budú nadmerne vibrovať a môže dôjst’ k trate kontroly nad nimi.
g) Nepoužívajte poškodené príslušenstvo. Pred každým použitím skontrolujte príslušenstvo, napríklad abrazívne kotúče, či nie sú rozštiepené alebo prasknuté. Ak elektrický nástroj alebo príslušen-

stvo spadnú, skontrolujte poškodenie alebo namontuje nepoškodené príslušenstvo. Po kontrole a namontovaní príslušenstva sa postavte vy aj okolo- stojace osoby dalej od roviny rotujúceho príslušenstva a spustite nástroj na na jednu minútu na maximálnej volňobež- nej rýchlosti. Poškodené príslušenstvo sa počas tohto testu zvyčajne rozlomí.

h) Používajte osobné ochranné pomôcky. V závislosti od aplikácie používajte štít tváre, ochranné alebo bezpečnostné okuliare. Kde je to vhodné, používajte protiprachovú masku, chrániče sluchu, rukavice a pracovnú zásteru, ktorá dokáže zastavit menšie abrazívne alebo obrábané úlomky. Chránič zraku musí byť schopné zastavit odletujúcu sutinu, ktorá vzniká pri rôznych činnostiach. Protiprachová maska alebo respirátor musia byť schopné odfiltrovať čiastočky vznikajúce pri vašej činnosti. Dlhodobé vystavenie intenzívnemu hluku môže spôsobit stratu sluchu.

i) Dbajte na to, aby okolostojace osoby boli v bezpečnej vzdialenosti od pracovného priestoru. Každá osoba, ktorá vstúpi do pracovného priestoru, musí používať osobné ochranné prostriedky. Úlomky obrobku alebo poškodeného príslušenstva môžu odletieť a spôsobit’ poranenie aj mimo bezprostredného priestoru činnosti.

j) Pri vykonávaní činnosti, kde rezacie príslušenstvo môže príst do kontaktu so skrytým vedením alebo vlastným káblom, držte elektrický nástroj len za izolované úchopné povrchy. Pri kontakte rezného príslušenstva so „živým“ vodičom sa exponujú aj kovové diely elektrického nástroja, čo by mohlo obsluhujúcej osobe spôsobit zásah elektrickým prúdom.

k) Kábel umiestnite dalej od rotujúceho príslušenstva. Ak stratite kontrolu, kábel sa môže prerezať alebo natrhnút a môže vám vtiahnuť ruku alebo rameno do rotujúceho príslušenstva.

1) Nástroj nikdy neodkladajte, kým sa hrot alebo príslušenstvo úplne nezastaví. Rotujúce príslušenstvo sa môže zachytit povrchu a vytrhnút nástroj mimo vašej kontroly.

m) Nespúšťajte nástroj, ked' ho nesiete na boku. Neúmyselný kontakt s rotujúcim príslušenstvom by mohol zachytiť váš odev a vtiahnuť príslušenstvo do vášho tela.
n) Pravidelne čistite vetracie otvory nástroja. Ventilátor motora bude nasávať prach do puzdra a nadmerné nahromadenie kovu môže spôsobit' elektrické riziko.
o) Nepoužívajte nástroj v blízkosti horlávých materiálov. Iskry by mohli tieto materiály zapáliť.
p) Nepoužívajte príslušenstvo, ktoré vyžaduje tekuté chladivá. Pri použití vody či iných chladív môže spôsobit usmrtenie alebo zásah elektrickým prúdom.

SPÄTNÝ NÁRAZ A SÚVISIACE VÝSTRAHY

Spätný náraz je náhla reakcia na zovretý alebo zachytený rotujúci kotúč či iné príslušenstvo. Zovretie alebo zachytenie spôsobí uviaznutie rotujúceho príslušenstva, čo zase spôsobí, že neovládatelný elektrický nástroj sa pohne v opačnom smere, ako je otáčanie príslušenstva v bode upnutia.

Napríklad, ak sa abrazívny kotúč zachytí alebo zovrie v obrobku, okraj kotúča, ktorý preniká do bodu zovretia, sa môže zaryť do povrchu materiálu, čo spôsobí vytiahnutie alebo vykopnutie smerom von. Kotúč môže bud'poskočiť smerom k obsluhujúcemu alebo od neho, v závislosti od pohybu kotúča v momente zovretia. Abrazívne kotúče môžu za týchto podmienok tiež prasknút.

Spätný náraz vzniká následkom nevhodného alebo nesprávného prevádzkového postupu alebo podmienok u elektrického nástroja, ktorým môžete predíst, ak podniknete správne preventívne opatrenia, uvedené nižšie.

a) Udržiavajte pevný úchop elektrického nástroja oboma rukami a telo a ruky majte tak, aby ste zvládli sily spätného nárazu. Ak je k dispozícii pomocná rukovat, vždy ju používajte, umožňuje maximálnu kontrolu nad spätným nárazom alebo reakciou na točivý moment

pri spúšťaní. Obsluhujúci môže kontrolovať reakcie na sily točivého momentu alebo spätného nárazu, pokiaľ podnikne správne opatrenia.

b) Nikdy nedávajte ruku do blízkosti rotujúceho príslušenstva. Príslušenstvo môže spôsobit spätný náraz na vašu ruku.
c) Nedávajte telo do priestoru, kde dochádza k spätnému nárazu elektrického nástroja. Spätný náraz vrhne nástroj v smere opačnom k pohybu kotúča v momente zachytenia.
d) Pri práci na rohoch, ostrých okrajoch a pod. dávajte pozor. Dávajte pozor, aby nedochádzalo k odskakovaniu a zachytávaniu príslušenstva. Na rohoch, ostrých okrajoch a pri odskakovaní sa zvykne rotujúce príslušenstvo zachytávať, či spôsobí stratu kontroly alebo spätný náraz.
e) Nenasadzujte rezbárske ostrie pílovej retáze alebo ozubený pílový plát. Takéto ostria často spôsobujú spätné nárazy a stratu kontroly.

BEZPEČNOSTNÉ VÝSTRAHY ŠPECIFICKÉ PRE OPERÁCIE BRÚSENIA A ABRAZÍVNEHO OREZÁVANIA:

a) Používajte len typy kotúčov, ktoré sú odporúčané pre váš elektrický nástroj a špecifický ochranný kryt určený pre zvolený kotúč. Kotúče, pre ktorý nie je ten-to elektrický nástroj určený, nie je možné primeranie viest' a nie sú bezpečné.
b) Tento ochranný kryt musí byť bezpečne nasadený na elektrickom nástroji a umiestnený tak, aby zabezpečoval maximálnu bezpečnosť, teda aby k obsluhujúcemu vyčnievala čo najmenšia časť kotúča. Ochranný kryt pomáha chránit obsluhujúceho pred úlomkami poškodeného kotúča, náhodným kontaktom s kotúčom a iskrami, ktoré by mohli zapáliť odev.
c) Kotúče sa musia používať len na odporúčané aplikácie. Napríklad: ne brúste s bočnou stranou orezávacieho kotúča. Abrazívne orezávacie kotúče sú určené na periférne brúšenie a bočné sily vyvíjané na

tieto to kotúče môžu spôsobit ich rozlámanie.

d) Vždy používajte nepoškodené okolíky, ktoré majú správnu velkosť a tvare pre zvolený kotúč. Právne okolíky podopierajú kotúč a tým znižujú možnosť porušenia kotúča. Okolíky pre orezávacie kotúče môžu byť iné ako kolíky pre brúsne kotúče.
e) Nepoužívajte opotrebené kotúče z väčších elektrických nástrojov. Kotúče určené pre väčšie elektrické nástroje nie sú vhodné pre vyššie rýchlosti menšieho nástroja a môžu prasknút.

ĎALŠIE BEZPEČNOSTNÉ VÝSTRAHY ŠPECI- FICKÉ PRE OPERÁCIE ABRAZÍVNEHO ORE- ZÁVANIA:

a) Orezávací kotúč nezvierajte ani naň ne- vyvijajte nadmerný tlak. Nepokúšajte sa rezať príliš hlboko. Nadmerné namáha- nie kotúča zvyšuje záťaž a náchylnosť na skrútenie alebo uviaznutie kotúča v reze a možnosť spätného nárazu alebo zlomenia kotúča.
b) Nestojte v línii s rotujúcim kotúčom ani za ním. Ked' sa kotúč počas práce pohybuje smerom od vášho tela, možný spätný náraz môže uviesť rotujúci kotúč a elektrický nástroj do pohybu priamo na vás.
c) Ked' dochádza ku blokovaniu kotúča alebo keď z nejakého dôvodu prerušíte rez, vypnite elektrický nástroj a držte ho bez pohybu, kým sa kotúč úplne nezastaví. Nikdy sa nepokúšajte vytiahnuť orezávací kotúč z rezu alebo, kým sa kotúč pohybuje, inak môže dôjst' k spätnému nárazu. Zistite príčinu blokovania kotúča a podniknite kroky na jej odstránenie.
d) Nespúštajte znova rezanie v obrobku. Počkajte, kým kotúč nedosiahne plnú rýchlost' a opatrne znova vojdite do rezu. Pri opätovnom spustení elektrického nástroja v reze môže kotúč uviaznuť alebo spraviť spätný náraz.
e) Podoprite panely alebo každý obrobok nadmernej velkosti, minimalizujete tak riziko zovretia kotúča a spätného nárazu. Velké obrobky majú tendenciu to prehý-

bať sa pod vlastnou váhou. Podpery musia byť umiestnené pod obrobkom v blízkosti línie rezu alebo okraja obrobku po oboch stranách kotúča.

f) Pri vykonávaní „vreckového rezu“ do existujúcich stien či iných neznámych plôch budte mimoriadne opatrní. Vyčnie-vajúci kotúč môže zarezať do plynových alebo vodovodných rúrok, elektrických vedení alebo objektov, ktoré môžu spôsobit’ spätný náraz.

Technické údaje

Menovité napätie 230-240 V / \~50 Hz

Menovitý výkon 2350 W

Menovitá rýchlost' (n) 6500/min.

Rozmer kotúča ø 230 mm

Rozmer vretena M14

Trieda ochrany / II

Úroveň akustického tlaku (L _pA ) 93 dB(A) / Neurčitosť K = 3 dB(A)

Úroveň akustického výkonu (L wA) 104 dB(A) / Neurčitosť K = 3 dB(A)

Max. emisie vibrácií (a h,AG) 4,89 m/s

^2 / Neurčitost K = 1,5 m/s ^2

Tieto hodnoty sú platné pre menovité napätia U = 230 V. Pri nižších napätiach a modeloch pre konkrétne krajiny sa môžu tieto hodnoty líšit.

Skontrolujte číslo produktu na typovom štítku nástroja. Obchodné názvy individuálnych nástrojov sa môžu líšit.

Hluk a vibrácie

Hodnoty uvedené v tomto návode boli merané podľa štandardizovaných meracích postupov špecifikovaných v norme EN 60745 a možno ich použiť na porovnávanie nástrojov.

Možno ich použit na predbežné posúdenie expozície. Deklarované údaje o vibráciách predstavujú hlavné použitie nástroja, ale pri iných použitiach nástroja alebo nedostatočnej údržbe sa môžu údaje o vibráciách líšiť. Pri- tom môže dôjst k výraznému zvýšeniu úrovne vibrácií počas celého prevádzkového obdobia. Pri odhade úrovne vibrácií je potrebné vziať do úvahy aj prerušené obdobia, kedy je nástroj vypnutý alebo je spustený, ale v skutočnosti sa nepouživa. To môže mať za následok ovela nižšie zaťaženie vibráciami počas celého prevádzkového obdobia.

Na ochranu používatel'a pred účinkami vibrácií možno podniknúť dalšie bezpečnostné opatrenia: udržiavajte nástroj a jeho príslušenstvo, udržiavajte ruky teplé a organizujte si štruktúru práce.

Prehlád produktu

1 Tlačidlo otočnej rukoväte
2 Konektor pomocnej rukoväte
3 Poistný kolík vretena
4 Upínacia príruba
5 Poistná matica
6 Uvolňovací háčik hlavného spínača
7 Hlavný spínač

A Ochranný kryt brúsenia
B Ochranný kryt rezania

Účel použitia

Tento nástroj je určený na rezanie, zdrsňovanie a brúšenie kovových a kamenných materiálov bez použitia vody pri vybavení vhodným rezným alebo brúsnym kotúčom and a príslušným ochranným krytom.

Tento nástroj nie je určený na komerčné použitie.

Akékol'vek iné použitie alebo modifikácia na nástroji sa považuje za nevhodné použitie a mohlo by predstavovať značné riziká.

Použitie nástroja

1. Zabezpečte, by sa obrobok nemohol vyšmyknúť.
2. Nástroj zapnete stlačením a podržaním uvolňovacieho háčika hlavného spínača 6 a stlačením hlavného spínača 7.
3. Nechajte nástroj bežať na volnobeh pri- bližne minútu a skontrolujte, či namonto- vaný kotúč funguje bezchybne.

Brúsenie:

Najlepšie výsledky pri brúsení dosiahnete s uhlom nábehu 30° až 40°. Pohybujte nástrojom dopredu a dozadu so stredne silným prítlakom.

Pri rezaní nástroj nepritláčajte, nenakláňajte ani ním nekmitajte. Jemne ním pohybuje dopredu rýchlostou prispôsobenou opracovávanému materiálu.

Nástroj musí vždy pôsobit proti smeru otáčania, inak vzniká nebezpečenstvo, že dôjde k jeho nekontrolovanému vytlačeniu z obrobku.

1 Pomocná rukovat sa dá nasadiť na konektor pomocnej rukoväte 2 na jednej zo strán alebo v hornej časti nástroja.

2 Naskrutkujte pomocnú rukoväť na konektor pomocnej rukoväte 2.

Pomocnú rukovát vždy namontujte na nástroj, dosiahnete tak bezpečné né podmienky.

BRÚSENIE

1 Zat MastedlvořobvacinýplácýtubošearinéA na nástroj a vyrovnajte ho, aby bol obsluhujúci chránený pred iskrením.

Namontujte rovný brúsny kotúč s poistnou maticou 5 tak, aby príruba smerovala k nástroju.

Stlačte a pridržte poistné tlačidlo vretena 3 a utiahnite poistnú maticu 5 pomocou klúča.

2

ho krytu. Ak ochranný kryt brúsenia nie je bezpečne zaistený na svojom mieste, predpätie uvolňovacej páčky možno zváčšiť pomocou klúča.

3B

HRÚBKA KOTÚČA: 6 - 8 MM

Namontujte sploštený brúsny kotúč s poistnou maticou 5 tak, aby príruba smerovala k nástroju.

Stlačte a pridržte poistné tlačidlo vretena 3 a utiahnite poistnú maticu 5 pomocou klúča.

REZANIE

1 Zat Nastedelovástrojpáčkranoch karyhéezania B a vyrovnajte ho, aby bol obsluhu-júci chránený pred iskrením.

Namontujte rezný kotúč s poistnou maticou 5 tak, aby príruba smerovala od nástroja.

Stlačte a pridržte poistné tlačidlo vretena 3 a utiahnite poistnú maticu 5 pomocou klúča.

2

ho krytu. Ak ochranný kryt rezania nie je pevne zaistený na svojom mieste, predpätie uvolňovacej páčky možno zväčšiť pomocou klúča.

3B

HRÚBKA KOTÚČA: 2 - 4 MM

Namontujte sploštený rezný kotúč s poistnou maticou 5 tak, aby príruba smerovala od nástroja.

Stlačte a pridržte poistné tlačidlo vretena 3 a utiahnite poistnú maticu 5 pomocou klúča.

OTOČNÁ RUKOVÄT

uvolníte zadný koniec rukoväte.

2

• Nástroj vždy udržiavajte v čistote, suchu a bez oleja a mastnoty.
• Pri čistení používajte ochranné okuliare a ochranu zraku.
• Z dôvodov bezpečnosti a správneho fungovania vždy udržiavajte nástroj a vetracie otvory v čistote.
• Pravidelne kontrolujte, či do mriežok pri motore a do okolia hlavného spínača neprenikol prach alebo cudzie látky. Prípadný nahromadený prach odstráňte mäkkou kefkou.
• Ak je potrebné vyčistiť telo nástroja, utrite ho mäkkou navlhčenou tkaninou. Možno použiť aj mierny saponát, ale nie látky ako alkohol, benzín či iný čistiaci prostriedok.
• Na čistenie plastových dielov nikdy nepoužívajte leptavé prostriedky.
• V pravidelných intervaloch mažte všetky pohyblivé diely.
• Pravidelne kontrolujte všetky uchytenia. Tie sa môžu v dôsledku vibrácií časom uvolniť.

Pozor! Ak je napájací kábel poškodený, musí ho vymeniť výrobca ale o servisný zástupca či iná osoba s nou kvalifikáciou, aby nevzniklo rizi- ozenia.

Vyhlásenie o zhode

Vyhlasujeme, že produkt popísaný v časti Technické údaje:

vyhovuje nasledujúcim smerniciam:

Strojárenskej smernici 2006/42/EC Smernici EMC 2004/108/EC

a vyhovuje nasledujúcim platným harmonizovaným normám:

EN 60745-1:2009+A11:10

EN 60745-2-3:2011

EN 55014-1:2006/+A1:2009/+A2:2011

EN 55014-2:1997/+A1:2001/+A2:2008

EN 61000-3-2:2006/+A1:2009/+A2:2009

EN 61000-3-3:2008

A. Indiana Jale

Andreas Back

Vedúci hodnotenia kvality a

Osoba oprávnená zostaviť technický súbor

Bornheim, 3.08.2013

Hornbach Baumarkt AG

Hornbachstraße 11

76879 Bornheim / Nemecko

Záruka

V prípade porúch vzniknutých následkom chýb materiálu alebo výroby sa obrátte na predajňu Hornbach:

1. Tieto podmienky predpisujú dodatočné záručné planenia a sú bezplatné. Záručné smernice stanovené zákonom zostávajú nedotknuté.

2. Toto záručné plnenie sa obmedzuje na chyby materiálov alebo výroby a i ch odstránenie či prípadnú výmenu produktu. Kedže naše produkty nie sú konštruované na profesionálne použitie, v prípade používania produktu za týchto okolností budeme považovať záruku za neplatnú. Vylučujú sa nároky za poškodenia pri preprave, poškodenia v dôsledku nedodržiavania inštalačnej alebo použivatel'skej príručky (napríklad pripojenia na nesprávne napätie alebo nesprávnu elektrickú siet), neprofesionálnej inštalácii, zneužití alebo nesprávnom použití (napríklad preťažovanie produktu alebo použitie neschválených nástrojov či príslušenstva), nedodržiavaní údržby a bezpečnostných pravidiel, vniknutí cudzích predmetov (napríklad piesku, kameňov alebo prachu), nevhodných násilných alebo človekom spôsobených udalostí (napríklad poškodenia následkom pádu) plus pri štandardnom prípustnom opotrebovaní (napríklad jednotky batérií, ostria a pod.). Záručné reklamácie strácajú platnosť, ak už došlo k vniknutiam.

3. Záručná doba je tri roky a začína od dátumu zakúpenia produktu. Záručné reklamácie sa musia uplatniť do dvoch týždňov od zistenia poruchy. Záručné reklamácie uplatnené neskôr budú zamietnuté. Záručná doba sa po oprave alebo výmene predlžuje alebo začína nová záručná doba – pre produkt alebo prípadné náhradné diely.

4. Ak chcete uplatniť záručné reklamácie, obrátte sa na vašu predajňu Hornbach a preukázte sa originálom účtenky či iným dokladom o kúpe. Preto si tento doklad sta-

rostlivo odložte. Podla možností čo najlepšie popište dôvod vašej reklamácie. Pokial chybný diel pokrýva naše záručné plnenie, ihned' ostanete opravený alebo nový produkt.

Likvidácia

Logo prečiarknutého koša s kolieskami znamená, že je nevyhnutné vykonať separovaný zber odpadových elektrických a elektronických zariadení (OEEZ). Takéto zariadenia môžu obsahovať nebezpečné a ohrozujúce látky. Tieto nástroje sa musia odovzdať na určené zberné miesto na recykláciu OEEZ a nesmú sa likvidovať ako netriedený komunálny odpad. Takto pomôžete šetriť prírodné zdroje a chránit životné prostredie. ďalšie informácie získate na miestnom úrade.

Deti sa nesmú hrať s plastovými vreckami a baliacim materiálom, inak hrozí nebezpečenstvo poranenia či udusenia. Takéto materiály bezpečne odložte a zlikvidujte spôsobom šetrným k životnému prostrediu.
