NÁVOD K OBSLUZE PE2350WS Pattfield

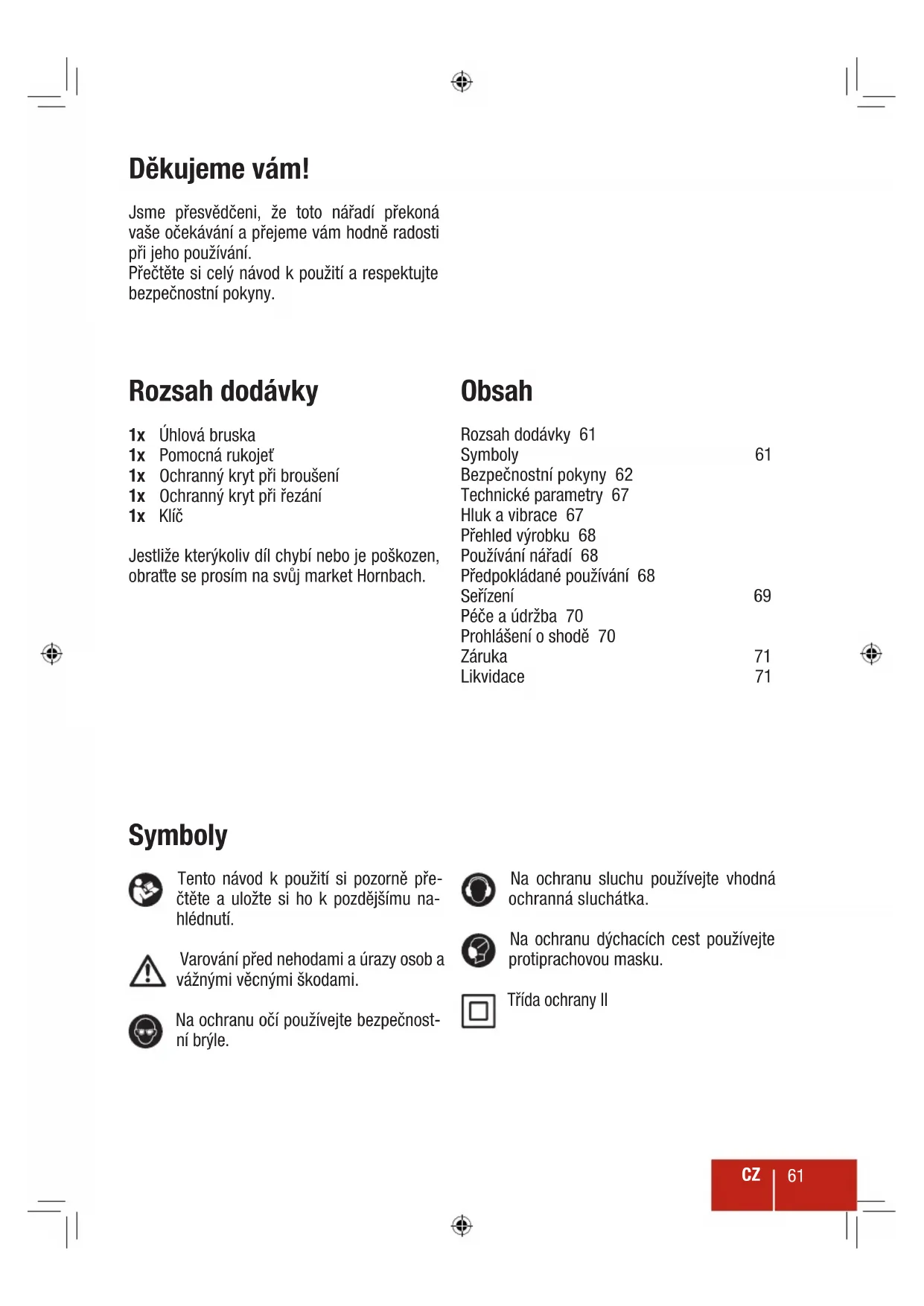

Jsme přesvědčeni, že toto nářadí překoná vaše očekávání a přejeme vám hodně radosti při jeho používání.

Přečtěte si celý návod k použití a respektujte bezpečnostní pokyny.

Rozsah dodávky

1x Úhlová bruska
1x Pomocná rukojeť
1x Ochranný kryt při broušení
1x Ochranný kryt při řezání
1x Klič

Jestliže kterýkoliv díl chybí nebo je poškozen, obraťte se prosím na svůj market Hornbach.

Obsah

Rozsah dodávky 61

Symboly 61

Bezpečnostní pokyny 62

Technické parametry 67

Hluk a vibrace 67

Přehled výrobku 68

Používání nářadí 68

Předpokládané používání 68

Seřízení 69

Péče a údržba 70

Prohlášení o shodě 70

Záruka 71

Likvidace 71

Symboly

Tento návod k použití si pozorně pře- čtěte a uložte si ho k pozdějšímu na- hlédnutí.

Varování před nehodami a úrazy osob a vážnými věcnými škodami.

Na ochranu očí používejte bezpečnostní brýle.

Na ochranu sluchu používejte vhodná ochranná sluchátka.

Na ochranu dýchacích cest používejte protiprachovou masku.

Třída ochrany II

Bezpečnostní pokyny

VŠEOBECNÁ VAROVNÁ UPOZORNĚNÍ PRO ELEKTRONÁŘADÍ

VAROVÁNÍ Čtěte všechna varovná upozornění a pokyny. Zanedbání při dodržování varovných upozornění a pokynů mohou mít za následek zásah elektrickým proudem, požár a/nebo těžká poranění.

Všechna varovná upozornění a pokyny do budoucna uschovejte.

Ve varovných upozorněních použitý pojem „elektronářadí“ se vztahuje na elektronářadí provozované na el. síti (se síťovým kabelem) a na elektronářadí provozované na akumulátoru (bez síťového kabelu).

1 BEZPEČNOST PRACOVNÍHO MÍSTA

a) Udržujte Vaše pracovní místo čisté a dobře osvětlené. Nepořádek nebo neosvětlené pracovní oblasti mohou vést k úrazům.
b) S elektronářadím nepracujte v prostředí ohroženém explozí, kde se nacházejí hořlavé kapaliny, plyny nebo prach. Elektronářadí vytváří jiskry, které mohou prach nebo páry zapálit.
c) Děti a jiné osoby udržujte při použití elektronářadí daleko od Vašeho pracovního místa. Při rozptýlení můžete ztratit kontrolu nad strojem.

2 ELEKTRICKÁ BEZPEČNOST

a) Připojovací zástrčka elektronářadí musí lícovat se zásuvkou. Zástrčka nesmi být žádným způsobem upravena. Společně s elektronářadím s ochranným uzemněním nepoužívejte žádné adaptérové zástrčky. Neupravené zástrčky a vhodné zásuvky snižují riziko zásahu elektrickým proudem.
b) Zabraňte kontaktu těla s uzemněnými povrchy, jako např. potrubí, topení, sporáky a chladničky. Je-li Vaše tělo uzemněno, existuje zvýšené riziko zásahu elektrickým proudem.

c) Chraňte stroj před deštěm a vlhkem. Vniknutí vody do elektronářadí zvyšuje nebezpeči zásahu elektrickým proudem.
d) Dbejte na účel kabelu, nepoužívejte jej k nošení či zavěšení elektronářadí nebo k vytažení zástrčky ze zásuvky. Udržujte kabel daleko od tepla, oleje, ostrých hran nebo pohyblivých dílů stroje. Poškozené nebo spletené kabely zvyšují riziko zásahu elektrickým proudem.
e) Pokud pracujete s elektronářadím venku, použijte pouze takové prodlužovací kabely, které jsou způsobilé i pro venkovní použití. Použití prodlužovacího kabelu, jež je vhodný pro použití venku, snižuje riziko zásahu elektrickým proudem.
f) Pokud se nelze vyhnout provozu elektronářadí ve vlhkém prostředí, použijte proudový chránič. Nasazení proudového chrániče snižuje riziko zásahu elektrickým proudem.

3 BEZPEČNOST OSOB

a) Budte pozorní, dávejte pozor na to, co děláte a přistupujte k práci s elektronářadím rozumně. Nepoužívejte žádné elektronářadí pokud jste unaveni nebo pod vlivem drog, alkoholu nebo léků. Moment nepozornosti při použití elektronářadí může vést k vážným poraněním.
b) Noste osobní ochranné pomůcky a vždy ochranné brýle. Nošení osobních ochranných pomůcek jako maska proti prachu, bezpečnostní obuv s protiskluzovou podrážkou, ochranná přilba nebo sluchátka, podle druhu nasazení elektronářadí, snižují riziko poranění.
c) Zabraňte neúmyslnému uvedení do provozu. Přesvědčte se, že je elektronářadí vypnuté dříve než jej uchopíte, ponesete či připojíte na zdroj proudu a/nebo akumulátor. Máte-li při nošení elektronářadí prst na spínači nebo pokud stroj připojíte ke zdroji proudu zapnutý, pak to může vést k úrazům.
d) Než elektronářadí zapnete, odstraňte seřizovací nástroje nebo šroubováky. Nástroj nebo klíč, který se nachází v otáčivém dílu stroje, může vést k poranění.

e) Vyvarujte se abnormálního držení těla. Zajistěte si bezpečný postoj a udržujte vždy rovnováhu. Tím můžete elektronářadí v neočekávaných situacích lépe kontrolovat.
f) Noste vhodný oděv. Nenoste žádný volný oděv nebo šperky. Vlasy, oděv a rukavice udržujte daleko od pohybujících se dílů. Volný oděv, šperky nebo dlouhé vlasy mohou být zachyceny pohybujícími se díly.
g) Lze-li namontovat odsávací či zachycující přípravky, přesvědčte se, že jsou připojeny a správně použity. Použití odsávání prachu může snížit ohrožení prachem.

4 SVĚDOMITÉ ZACHÁZENÍ A POUŽÍVÁNÍ ELEKTRONÁŘADÍ

a) Stroj nepřetěžujte. Pro svou práci použijte k tomu určené elektronářadí. S vhodným elektronářadím budete pracovat v udané oblasti výkonu lépe a bezpečněji.
b) Nepoužívejte žádné elektronářadí, jehož spinač je vadný. Elektronářadí, které nelze zapnout či vypnout je nebezpečné a musí se opravit.
c) Než provedete seřízení stroje, výměnu dílů příslušenství nebo stroj odložíte, vytáhněte zástrčku ze zásuvky a/nebo odstraňte akumulátor. Toto preventivní opatření zabráni neúmyslnému zapnutí elektronářadí.
d) Uchovávejte nepoužívané elektronářadí mimo dosah dětí. Nenechte stroj používat osobám, které se strojem nejsou seznámeny nebo nečetly tyto pokyny. Elektronářadí je nebezpečné, je-li používáno nezkušenými osobami.
e) Pečujte o elektronářadí svědomitě. Zkontrolujte, zda pohyblivé díly stroje bezvadně fungují a nevzpřičují se, zda díly nejsou zlomené nebo poškozené tak, že je omezena funkce elektronářadí. Poškozené díly nechte před nasazením stroje opravit. Mnoho úrazů má příčinu ve špatně udržovaném elektronářadí.
f) Řezné nástroje udržujte ostré a čisté. Pečlivě ošetřované řezné nástroje s ostrými řeznými hranami se méně vzpřičují a dají se lehčeji vést.
g) Používejte elektronářadí, příslušenství,

nasazovací nástroje apod. podle těchto pokynů. Respektujte přitom pracovní podmínky a prováděnou činnost. Použití elektronářadí pro jiné než určující použití může vést k nebezpečným situacím.

5 SERVIS

a) Nechte Vaše elektronářadí opravit pouze kvalifikovaným odborným personálem a pouze s originálními náhradními díly. Tím bude zajištěno, že bezpečnost stroje zůstane zachována.

DALŠÍ BEZPEČNOSTNÍ POKYNY PRO ÚHLO- VÉ BRUSKY

a) Toto elektrické nářadí je určeno jako bruska nebo rozbrušovačka. Přečtěte si všechna bezpečnostní varování, instrukce a specifikace psokytnuté s tímto elektrickým nářadím. Pokud se nebudete řídit všemi pokyny uvedenými dále, může to mít za následek úraz elektrickým proudem, požár nebo vážný úraz.
b) S tímto elektrickým nářadím neprová-dějte práce jako piskování, kartáčování drátěnými kartáči ani leštění. Činnosti, ke kterým není toto elektrické nářadí urče-no, může mít za následek nebezpečí a újmu na zdraví osob.
c) Nepoužívejte příslušenství, které nebylo speciálně navrženo a doporučeno výrobcem tohoto nářadí. Jen to, že příslušenství lze připojit k vašemu elektrickému nářadí, neznamená, že taková činnost je bezpečná.
d) Jmenovitá rychlost příslušenství musí být nejméně shodná s maximální rychlostí vyznačenou na elektrickém nářadí. Příslušenství běžící rychleji než je jmenovitá rychlost, se může roztrhnout a rozletět.
e) Vnější průměr a tlouštka příslušenství musí odpovídat stanoveným možnostem elektrického nářadí. Nesprávně dimenzované příslušenství nelze adekvátně chránit ani kontrolovat a ovládat.
f) Velikost upevnění kotoučů, přírub, podpěrných podložek nebo jiného příslušenství musí řádně sednout na vřeteno elektrického nářadí. Příslušenství s otvory, které neodpovídají montážnímu vybavení elektrického nářadí se mohou dostat do nerovnováhy, nadměrně vibrovat a mohou způsobit ztrátu kontroly nad nářadím.
g) Nepouživejte poškozené příslušenství. Příslušenství zkontrolujte před každým použitím, zda není opotřebované, neobjevily se úštěpky nebo trhliny. Jestliže nářadí nebo příslušenství spadne, zkontrolujte ho, zda nedošlo k jeho poškození, nebo instalujte nepoškozené příslušenství. Po kontrole a instalaci

příslušenství se postavte mimo rovi- nu rotujícího příslušenství a mimo tuto rovinu postavte také případné osoby v okolí; poté spustte elektrické nářadí na minutu maximální rychlostí bez zatížení. Poškozené příslušenství se obvykle během této zkušební doby rozletí.

h) Noste osobní ochranné vybavení. Podle aplikace používejte obličejový štít, bezpečnostní brýle s postranicemi nebo ochranné brýle. Podle potřeby noste protiprachovou masku, ochranu sluchu, rukavice a dílenskou zástěru, která je schopna zastavit malé částice brusiva a úlomky obrobku. Ochrana očí musí být schopna zastavit odletující částice vznikající při různých činnostech. Protiprachová maska nebo respirátor musí být schopny odfiltrovat částice vznikající při práci. Prodloužená expozice nadměrnému hluku může mít za následek ztrátu sluchu.

i) Osoby v okolí udržujte v bezpečné vzdálenosti od pracoviště. Všechny osoby, které vstoupí na pracoviště, musí nosit osobní ochranné vybavení. Úlomky obrobku nebo prasklé příslušenství mohou odletovat a způsobit úraz i ve větší vzdálenosti než bezprostředním okolí pracoviště.

j) Jestliže provádíte práci v místech, kde může řezné příslušenství elektrického nářadí přijít do kontaktu se skrytými vodiči nebo vlastním kabelem, držte elektrické nářadí pouze za izolované ru- kojeti. Řezné příslušenství dotýkající se vodiče pod napětím může přivést elektrickou energii na kovové díly nářadí a to může mít za následek úraz elektrickým proudem.

k) Kabel umístěte v dostatečné vzdálenosti od rotujícího příslušenství. Pokud ztratíte kontrolu nad nářadím, kabel by mohl být přeseknut nebo zachycen a nářadí by vám mohlo vtáhnout ruku nebo paži do rotujícího příslušenství.

1) Elektrické nářadí nikdy neodkládejte, dokud se příslušenství zcela nezastaví. Rotující příslušenství se může zachytit na povrchu a vytáhnout elektrické nářadí z vašeho dosahu mimo vaši kontrolu.

m) Elektrické nářadí nespouštějte, pokud

ho nesete po straně. Náhodný kontakt s rpotujícím příslušenstvím vás může zachy-tit za oděv a vtáhnout příslušenství do va-šeho těla.

n) Pravidelně čistěte větrací otvory elektrického nářadí. Ventilátor motoru vtahuje prach do krytu nářadí a nadměrné nahromadění práškového kovu může přinášet nebezpečí úrazu elektrickým proudem.
o) Elektrické nářadí nepoužívejte v blízkosti hořlavých materiálů. Jiskry by mohly tyto materiály zapálit.
p) Nepoužívejte příslušenství vyžadující kapalná chladiva. Používání vody nebo jiných chladiv může mít za následek úraz elektrickým proudem nebo smrt.

VAROVÁNÍ PŘED ZPĚTNÝM RÁZEM A SOU- VISEJÍCÍ VAROVÁNÍ

Zpětný ráz je náhlá reakce na vzpríčení nebo uvíznutí rotujícího kotouče nebo jiného příslušenství. Vzpríčení nebo uvíznutí způsobí rychlé zaseknutí rotujícího příslušenství, což zase způsobí nekontrolovaný pohyb elektrického nářadí opačným směrem vůči původní rotaci nástroje v okamžiku uvíznutí.

Jestliže se například brusný kotouč vzpříčí nebo uvízne v obrobku, hrana kotouče, která vstupuje do bodu uvíznutí se může zarýt do povrchu materiálu a kotouč může vyšplhat nebo vyrazit z obrobku. Kotouč může vyskočit směrem k operátorovi nebo od něj, to závisí na směru pohybu kotouče v okamžiku uvíznutí. Brusné kotouče se za takových podmínek mohou i rozletět.

Zpětný ráz je výsledek chybného použití elektrického nářadí nebo nesprávného pracovního postupu nebo podmínek a lze se mu vyhnout zavedením dále uvedených preventivních opatření.

a) Elektrické nářadí držte pevně oběma rukama a tělo i paže umístěte tak, aby byly schopny zachytit síly při zpětném rázu. Je-li nářadí vybaveno pomocnou rukojetí, vždy ji používejte, abyste dosáhli

maximální možné kontroly nad zpětným rázem nebo reakcí krouticího momentu během spuštění. Operátor může kontrolovat reakci krouticího momentu nebo síly zpětného rázu, pokud včas přijme vhodná preventivní opatření.

b) Nikdy nepokládejte ruku do blízkosti rotujícího příslušenství. Zpětný ráz může vést příslušenství přes vaši ruku.
c) Nikdy se nestavte tak, aby se vaše tělo dostalo do míst, kam může být elektrické nářadí vyraženo zpětným rázem. Zpětný ráz požene nářadí opačným směrem proti pohybu kotouče v okamžiku jeho uvíznutí.
d) Věnujte zvláštní pozornost případům, kdy pracujete s předměty s rohy, ostrými hranami apod. Zabraňte nárazům a uvíznutí příslušenství. Rohy, ostré hrany nebo nárazy mají tendenci zachytit rotující příslušenství a způsobit ztrátu kontroly nad nářadím nebo jeho zpětný ráz.
e) Nepřipojujte řetězovou pilu, čepel na dřevořezbu ani ozubený pilový kotouč. Takové nástroje způsobují často zpětný ráz a ztrátu kontroly nad nářadím.

BEZPEČNOSTNÍ VAROVÁNÍ SPECIFICKÁ PRO BROUŠENÍ A ROZBRUŠOVÁNÍ:

a) Používejte pouze typy kotoučů doporučené pro vaše elektrické nářadí a příslušný kryt určený pro vybraný kotouč. Kotouče, pro které elektrické nářadí nebylo konstruováno, nelze adekvátně chránit a jsou nebezpečné.
b) Kryt musí být bezpečně nasazen na elektrické nářadí a umístěn pro maximální bezpečnost tak, aby co nejmenší část kotouče byla nechráněná vůči směrem k uživateli. Kryt pomáhá chránit uživatele před úlomky prasklého kotouče, náhodným kontaktem s kotoučem a jiskrami, které by mohly zapálit oděvy..
c) Kotouče je dovoleno používat pouze k doporučeným aplikacím. Například nebruste boční stranou rozbrušovacího kotouče. Rozbrušovací kotouče jsou určeny k broušení po obvodu, boční síly aplikované na tyto kotouče mohou způsobit jejich roztríštění.
d) Vždy používejte nepoškozené příruby kotoučů správné velikosti a tvaru pro vybraný kotouč. Správné příruby kotoučů podporují kotouč, a proto snižují pravděpodobnost jeho prasknutí. Příruby pro rozbrušovací kotouče se mohou lišit od přírub pro brusné kotouče.
e) Nepoužívejte opotrebované kotouče z větších typů elektrického nářadí. Kotouče určené pro větší typy elektrického nářadí nejsou vhodné pro vyšší rychlosti menšího nářadí a mohou se roztrhnout.

DALŠÍ BEZPEČNOSTNÍ VAROVÁNÍ SPECIFICKÁ PRO ROZBRUŠOVÁNÍ:

a) Zabraňte vzpříčení rozbrušovacího kotouče a nevyvíjejte na kotouč nadměrnou sílu. Nepokoušejte se o nadměrnou hloubku řezu. Přetěžování kotouče zvyšuje zatížení a citlivost na proklouznutí nebo uvíznutí kotouče v řezui a možnost zpětného rázu nebo prasknutí kotouče.

b) Nestavte se tak, aby se vaše tělo dostalo do stejné roviny s rotujícím kotoučem nebo za ním. Pokud se kotouč během práce vzdaluje od vašeho těla, může zpětný ráz odrazit kotouč a elektrické nářadí přímo proti vám.
c) Pokud kotouč vázne nebo chcete z jakéhokoliv důvodu přerušit řez, vypněte elektrické nářadí a přidržte ho bez pohybu, dokud se kotouč zcela nezastaví. Nikdy se nepokoušejte vytáhnout kotouč z řezu, dokud je v pohybu, jinak by mohlo dojít ke zpětnému rázu. Prozkoumejte příčinu a přijměte nápravná opatření, abyste eliminovali příčinu uvíznutí kotouče.
d) Řezání nezahajujte znovu uvnitř řezu v obrobku. Nejdříve nechejte kotouč, aby dosáhl plné rychlosti, a pak teprve pokračujte v řezání. Při spuštění elektrického nářadí s kotoučem uvnitř řezu by kotouč mohl uvíznout, vysunout se ven z řezu nebo by mohlo dojít ke zpětnému rázu.
e) Panely nebo obrobky nadměrné velikosti podepřete tak, aby se minimalizovalo riziko uvíznutí a zpětného rázu. Velké obrobky mají tendenci se vlastní vahou prohýbat. Podpěry musí být umístěny pod obrobek v blízkosti řezu a také u okrajů obrobku po obou stranách kotouče.
f) Při řezání slepých děr do stěn nebo jiných slepých oblastí věnujte práci mimořádnou pozornost. Vyčnívající kotouč by mohl přeříznout plynové nebo vodovodní potrubí, elektrické vedení nebo jiné předměty, které by mohly způsobit zpětný ráz.

Technické parametry

Jmenovité napětí 230-240 V / \~50 Hz

Jmenovitý výkon 2350 W

Jmenovité otáčky (n) 6500 ot/min

Velikost kotouče ø 230 mm

Velikost vřetena M14

Třída ochrany / II

Hladina akustického tlaku (LpA) 93 dB(A) / Neurčitost K = 3 dB(A)

Hladina akustického výkonu (L _WA ) 104 dB(A) / Neurčitost K = 3 dB(A)

Max. emise vibrací (ah,AG) 4,89 m/s

^2 / Neurčitost K = 1,5 m/s ^2

Uvedené hodnoty platí pro jmenovité napětí U 230 V. Pro nižší napětí a modely pro určité země se tyto hodnoty mohou lišit.

Věnujte prosím pozornost číslu výrobku na typovém štítku nářadí. Obchodní názvy jednotlivých nářadí se mohou lišit.

Hluk a vibrace

Hodnoty uvedené v tomto návodu byly změřeny v souladu se standardními postupy měření specifikovanými v normě EN 60745 a lze je používat k porovnávání nářadí.

Lze je použít k předběžnému hodnocení expozice. Deklarované údaje vibrací představují hlavní používání nářadí, ale různé způsoby použití nářadí nebo nedostatečná údržba mohou mít za následek jiné hodnoty vibrací. To může podstatnou měrou zvýšit hladinu vibrací za celou dobu práce.

Odhad úrovně vibrací je třeba brát v úvahu také v mezidobí, kdy je nářadí vypnuté nebo běží, ale ve skutečnosti se nepoužívá. To může mít za následek podstatně nižší zatížení vibracemi za celou pracovní dobu.

Na ochranu uživatele před účinky vibrací lze přijmout další bezpečnostní opatření: údržba nářadí a jeho příslušenství, udržování rukou v teple a vhodná organizace pracovních vzorců.

Přehled výrobku

1 Tlačítko otočné rukojeti
2 Konektor pomocné rukojeti
3 Tlačítko k zajištění vřetena
4 Svěrná příruba
5 Zajišťovací matice
6 Pojistka spínače/vypínače
7 Spínač/vypínač
A Kryt při broušení
B Kryt při řezání

Předpokládané používání

Toto elektrické nářadí je určeno k rozbrušování, zdrsňování a broušení kovů a kamenných materiálů bez použití vody, s využitím vhodného řezného nebo brusného kotouče a s odpovídajícím krytem.

Toto nářadí není určeno ke komerčnímu používání.

Jakékoliv jiné použití nebo úpravy nářadí jsou považovány za použití v rozporu s určením a mohou mít za následek vážná nebezpečí.

Používání nářadí

1. Zajistěte, aby obrobek nemohl sklouznout.
2. Pro zapnutí elektrického nářadí dlouze stiskněte tlačítko uvolňovací pojistky spínače 6 a stiskněte spínač/vypínač 7.
3. Nářadí ponechejte v chodu bez zatižení přibližně minutu a zkontrolujte, zda nasazený kotouč běží hladce.

Broušení:

Nejlepších výsledků lze při broušení dosáhnout s úhlem 30° až 40°. Nářadím pohybujte dopředu a zpátky s přiměřeným přítlakem.

Pozor! Řezné kotouče nikdy nepoužívejte k broušení.

Řezání:

Při řezání netiskněte, nenaklánějte ani neoscilujte nářadím. Jemně ho posouvejte dopředu rychlostí odpovídající zpracovávanému materiálu.

Nástroj musí vždy pracovat proti směru otáčení, jinak hrozí nebezpečí vytlačení ven v řezu a nekontrolovaného pohybu nářadí.

1. Chcete-li nářadí vypnout, uvolněte spínač/vypínač 7.

POMOCNÁ RUKOJEŤ

1 Pomocnou rukojeť lze připojit ke konektoru pomocné rukojeti 2 na obou stranách elektrického nářadí nebo na-hoře.

Pozor! Zkontrolujte, zda je nářadí vypnuté a odpojené ze zásuvky.

2 Zašroubujte pomocnou rukojeť do konektoru pomocné rukojeti 2.

Pro bezpečné pracovní podmínky se ujistěte, že pomocná rukojeť je navána na stroji.

BROUŠENÍ

1 Zavateářadíňovsodľpačýd úkřený Jebroušení A a vyrovnejte ho tak, aby byl uživatel chráněn před jiskrami.

Pozor! Zkontrolujte, zda je nářadí vypnuté a odpojené ze zásuvky.

3A

TLOUŠTKA KOTOUČE: 6 - 8 MM

Instalujte rovný brusný kotouč se zajišťovací maticí 5 tak, aby příruba směřovala směrem ke stroji.

Stiskněte a přidržte tlačítko zajištění vřetena 3 a klíčem utáhněte zajišťovací matici 5.

2

liže kryt určený k broušení není bezpečně přidržován na svém místě, sílu působící na uvolňovací páčku lze zvýšit použitím klíče.

3B

TLOUŠTKA KOTOUČE: 6 - 8 MM

Instalujte proláklý brusný kotouč se zajišťovací maticí 5 tak, aby příruba směřovala směrem ke stroji.

Stiskněte a přidržte tlačítko zajištění vřetena 3 a klíčem utáhněte zajišťovací matici 5.

ŘEZÁNÍ

1 Zavateářednosačíbačkytkryčenýdšílezání B a vyrovnejte ho tak, aby byl uživatel chráněn před jiskrami.

Pozor! Zkontrolujte, zda je nářadí vypnuté a odpojené ze zásuvky.

3A

TLOUŠTKA KOTOUČE: 2 - 4 MM

Instalujte řezný kotouč se zajištovací maticí 5 tak, aby příruba směrovala směrem od stroje.

Stiskněte a přidržte tlačítko zajištění vřetena 3 a klíčem utáhněte zajišťovací matici 5.

2

že kryt určený k řezání není bezpečně přidržován na svém místě, sílu působící na uvolňovací páčku lze zvýšit použitím klíče.

3B

TLOUŠTKA KOTOUČE: 2 - 4 MM

Instalujte proláklý řezný kotouč se zajišťovací maticí 5 tak, aby příruba směřovala směrem od stroje.

Stiskněte a přidržte tlačítko zajištění vřetena 3 a klíčem utáhněte zajišťovací matici 5.

OTOČNÁ RUKOJEŤ

1 Rukdijekmětečtačitk06tořnépožadjetančak, aby se uvolnila zadní část rukojeti.

2

polohy tak, aby šipky směřovaly proti sobě.

Pozor! Zkontrolujte, zda je rukojeť bezpečně zajištěná na svém msítě.

Péče a údržba

Pozor! Zkontrolujte, zda je nářadí vypnuté a odpojené ze zásuvky.

• Nářadí vždy udržujte čisté, suché a bez znečištění olejem nebo tukem.
• Při čištění používejte na ochranu očí bezpečnostní brýle.
• Pro bezpečnou a správnou práci vždy udržujte přístroj a ventilační štěrbiny čisté.
• Pravidelně kontrolujte, zda do mřížek poblíž motoru a kolem spínače/vypínače nepronikly nečistoty nebo prach. K odstranění usazeného prachu použijte měkký kartáč.
• Jestliže těleso nářadí potřebuje vyčistit, setřete povrch měkkým navlhčeným hadrem. Použít lze také jemný detergent, ale nepoužívejte alkohol, benzín ani jiné podobné čisticí prostředky.
• K čištění plastových dílů nikdy nepoužívejte žíraviny.
• Všechny pohyblivé díly pravidelně promazávejte.
• Pravidelně kontrolujte všechna upevnění. V průběhu času se mohou povolit působením vibrací.

Pozor! Je-li přívodní kabel poškozen, musí být vyměněn výrobcem

nebo jeho servisním zástupcem nebo podobně kvalifikovanou osobou, aby se vyloučila rizika.

Prohlášení o shodě

Prohlašujeme, že výrobek popsaný v části Technické parametry:

76879 Bornheim / Německo

splňuje požadavky následujících směrnic:

Směrnice o strojních zařízeních 2006/42/ES

Směrnice o elektromagnetické kompatibilitě 2004/108/ES

a je v souladu s následujícími platnými harmonizovanými normami:

EN 60745-1:2009+A11:10

EN 60745-2-3:2011

EN 55014-1:2006/+A1:2009/+A2:2011

EN 55014-2:1997/+A1:2001/+A2:2008

EN 61000-3-2:2006/+A1:2009/+A2:2009

EN 61000-3-3:2008

A. Indiana Jale

Andreas Back

Vedoucí úseku zajištění kvality

a osoba odpovědná za zpracování technických dat

76879 Bornheim / Německo

Záruka

V případě poruch funkce, které jsou důsledkem vad materiálu nebo výrobních vad, se obratte na svůj market Hornbach:

1. Tyto podmínky řídí další záruční výkony a jsou zdarma. Záruční pravidla stanovená zákonem zůstávají nedotčená.

2. Záruční výkony se omezují na vady materiálu nebo výroby a na jejich eliminaci nebo alternativně výměnu výrobku. Protože naše výrobky nejsou konstruovány k profesionálnímu používání, záruční smlouva zaniká, pokud bude výrobek používán za profesionálních okolností. Vyloučeny jsou nároky ze záruky za škody vzniklé během přepravy, škody vzniklé z nerespektování návodu k instalaci nebo použití (například připojení k nesprávnému napětí nebo nesprávnému typu elektrického napájení), z neprofesionální instalace, ze zneužívání nebo nesprávného používání (například přetěžování výrobku nebo používání neschváleného nářadí či příslušenství), z nerespektování zásad údržby a bezpečnostních pravidel, z průniku cizích předmětů (například písku, kamenů nebo prachu), nesprávné síly nebo člověkem vyvolaných událostí (například poškození v důsledku pádu) a dále běžné opotřebování (například bloky baterií, čepele apod.). Nároky ze záruky zanikají u výrobků, které již byly otevřeny.

3. Záruční doba je tři roky a začíná běžet datem koupě výrobku. Nároky ze záruky musí být předloženy v průběhu dvou týdnů po rozpoznání vady. Nároky ze záruky předložené později jsou vyloučeny. Záruční doba se neprodlužuje opravou ani výměnou ani nazačíná běžet nová záruční doba pro výrobek nebo možné náhradní díly.

4. K předložení svých nároků ze záruky se obratte na svůj market Hornbach a předložte originál své prodejky nebo jiného dokladu o koupi. Proto si prodejku pečlivě uschovejte. Co nejlépe vysvětlete důvod vaší reklama-

ce. Jestliže jde o vadný díl v rámci našeho záručního plnění, obdržíte opravený nebo nový výrobek najednou.

Likvidace

Logo škrtnuté popelnice na kolečkách vyžaduje samostatný sběr odpadního elektrického a elektronického zařízení (OEEZ). Takové zařízení může obsahovat nebezpečné a škodlivé látky. Toto nářadí musí být vráceno na určeném sběrném místě k recyklaci OEEZ a nesmí být likvidováno spolu s netříděným komunálním odpadem. Dodržením této zásady pomáháte šetřit zdroje a chráníte životní prostředí. Více informací si můžete vyžádat od místních úřadů.

Děti si nesmí hrát s plastovými sáčky a obalovým materiálem, protože hrozí možný úraz nebo nebezpečí zadušení. Tento materiál bezpečně uložte nebo ho ekologicky zlikvidujte.

Đakujeme!

Bezpečnostné pokyny 74

Technické údaje 79

Hluk a vibrácie 79

Prehl'ad produktu 80

Používajte chrániče sluchu na ochranu uší.

Pozor! Rezné kotúče nikdy nepoužívajte na brúšenie.

Rezanie:

1. Nástroj vypnete uvolnením hlavného spínača 7.

POMOCNÁ RUKOVÄT

Pozor! Skontrolujte, či je nástroj vypnutý a odpojený.

Pozor! Skontrolujte, či je nástroj vypnutý a odpojený.

3A

HRÚBKA KOTÚČA: 6 - 8 MM

Pozor! Skontrolujte, či je nástroj vypnutý a odpojený.

3A

HRÚBKA KOTÚČA: 2 - 4 MM

1 Otoštečenkoválačišla° odočpežadkovášte 1

polohy, aby dve šípky smerovali na seba.

Pozor! Skontrolujte, či je rukováť bezpečne zaistená na mieste.

Starostlivost'a údržba

Pozor! Skontrolujte, či je nástroj vypnutý a odpojený.
