MANUALE UTENTE PE2350WS Pattfield

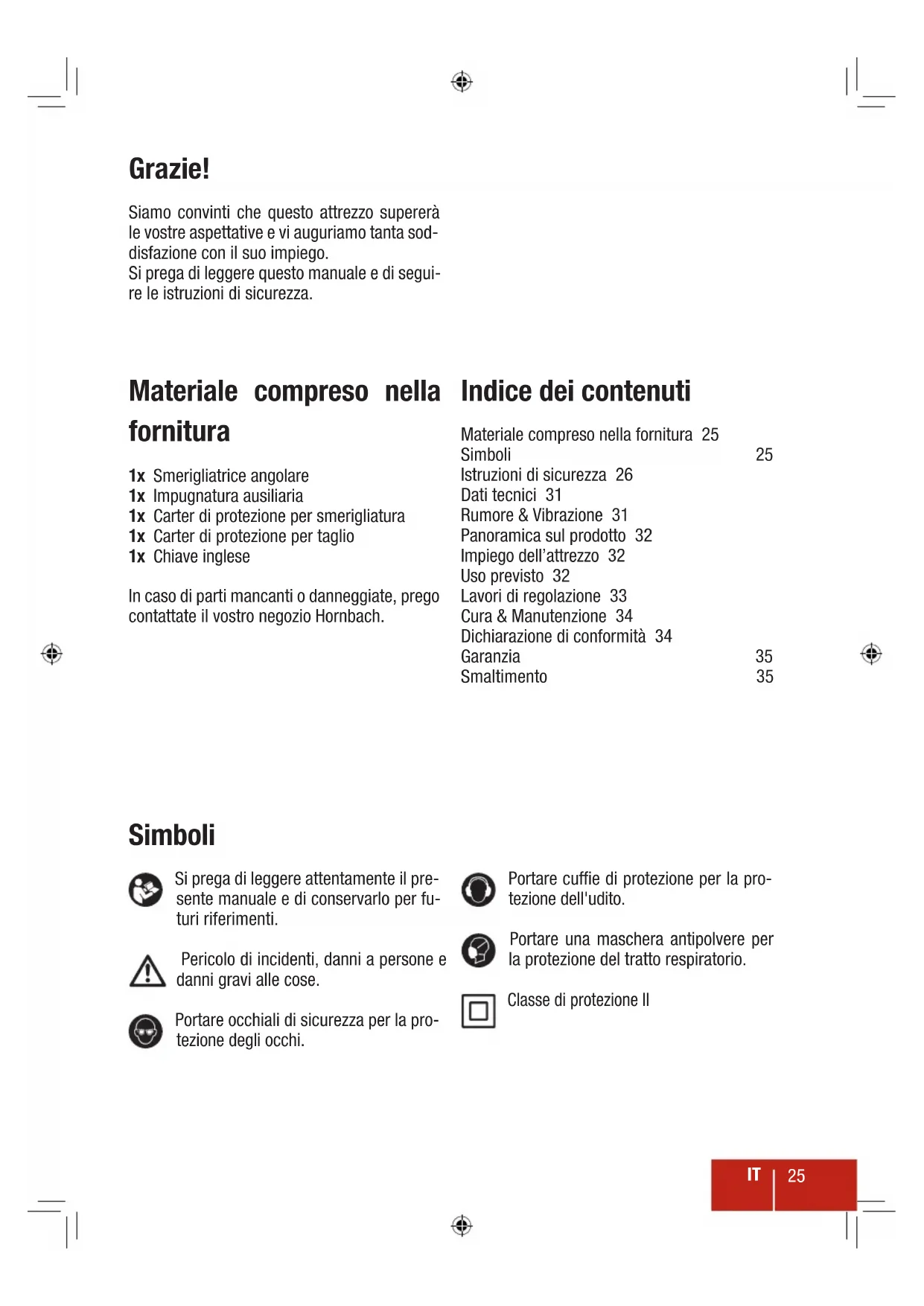

Siamo convinti che questo attrezzo supererà le vostre aspettative e vi auguriamo tanta soddisfazione con il suo impiego.

Si prega di leggere questo manuale e di seguire le istruzioni di sicurezza.

Materiale compreso nella fornitura

1x Smerigliatrice angolare
1x Impugnatura ausiliaria
1x Carter di protezione per smerigliatura
1x Carter di protezione per taglio
1x Chiave inglese

In caso di parti mancanti o danneggiate, prego contattate il vostro negozio Hornbach.

Indice dei contenuti

Materiale compreso nella fornitura 25

Simboli 25

Istruzioni di sicurezza 26

Dati tecnici 31

Rumore & Vibrazione 31

Panoramica sul prodotto 32

Impiego dell'attrezzo 32

Uso previsto 32

Lavori di regolazione 33

Cura & Manutenzione 34

Dichiarazione di conformità 34

Garanzia 35

Smaltimento 35

Simboli

Si prega di leggere attentamente il presente manuale e di conservarlo per futuri riferimenti.

Pericolo di incidenti, danni a persone e danni gravi alle cose.

Portare occhiali di sicurezza per la protezione degli occhi.

Portare cuffie di protezione per la protezione dell'udito.

Portare una maschera antipolvere per la protezione del tratto respiratorio.

Classe di protezione II

Istruzioni di sicurezza

AVVERTENZE GENERALI DI PERICOLO PER ELETTROUTENSILI

AVVERTENZA Leggere tutte le av- vertenze di pericolo e le istruzioni operative. In caso di mancato rispetto delle avvertenze di pericolo e delle istruzioni operative si potrà creare il pericolo di scosse elettriche, incendi e/o incidenti gravi.

Conservare tutte le avvertenze di pericolo e le istruzioni operative per ogni esigenza futura.

Il termine «elettroutensile» utilizzato nelle avvertenze di pericolo si riferisce ad utensili elettrici alimentati dalla rete (con linea di allacciamento) ed ad utensili elettrici alimentati a batteria (senza linea di allacciamento).

1 SICUREZZA DELLA POSTAZIONE DI LA- VORO

a) Tenere la postazione di lavoro sempre pulita e ben illuminata. Il disordine oppure zone della postazione di lavoro non illuminate possono essere causa di incidenti.
b) Evitare d'impiegare l'elettroutensile in ambienti soggetti al rischio di esplosioni nei quali si abbia presenza di liquidi, gas o polveri infiammabili. Gli elettroutensili producono scintille che possono far infiammare la polvere o i gas.
c) Tenere lontani i bambini ed altre persone durante l'impiego dell'elettroutensile. Eventuali distrazioni potranno comportare la perdita del controllo sull'elettroutensile.

2 SICUREZZA ELETTRICA

a) La spina di allacciamento alla rete dell'elet-troutensile deve essere adatta alla presa. Evitare assolutamente di apportare modifiche alla spina. Non impiegare spine adattatrici assieme ad elettroutensili dotati di collegamento a terra. Le spine non modificate e le prese adatte allo scopo riducono il rischio di scosse elettriche.

b) Evitare il contatto fisico con superfici colle-

gate a terra, come tubi, riscaldamenti, cucine elettriche e frigoriferi. Sussiste un maggior rischio di scosse elettriche nel momento in cui il corpo è messo a massa.

c) Custodire l'elettroutensile al riparo dalla pioggia o dall'umidità. La penetrazione dell'acqua in un elettroutensile aumenta il rischio di una scossa elettrica.
d) Non usare il cavo per scopi diversi da quelli previsti ed, in particolare, non usarlo per trasportare o per appendere l'elettroutensile oppure per estrarre la spina dalla presa di corrente. Non avvicinare il cavo a fonti di calore, olio, spigoli taglienti e neppure a parti della macchina che siano in movimento. I cavi danneggiati o aggrovigliati aumentano il rischio d'insorgenza di scosse elettriche.
e) Qualora si voglia usare l'elettroutensile all'aperto, impiegare solo ed esclusivamente cavi di prolunga che siano adatti per l'impiego all'esterno. L'uso di un cavo di prolunga omologato per l'impiego all'esterno riduce il rischio d'insorgenza di scosse elettriche.
f) Qualora non fosse possibile evitare di utilizzare l'elettroutensile in ambiente umido, utilizzare un interruttore di sicurezza. L'uso d'un interruttore di sicurezza riduce il rischio di una scossa elettrica.

3 SICUREZZA DELLE PERSONE

a) È importante concentrarsi su ciò che si sta facendo e maneggiare con giudizio l'elet-troutensile durante le operazioni di lavoro. Non utilizzare mai l'elettroutensile in caso di stanchezza oppure quando ci si trovi sotto l'effetto di droghe, bevande alcoliche e medicinali. Un attimo di distrazione durante l'uso dell'elettroutensile può essere causa di gravi incidenti.
b) Indossare sempre equipaggiamento protettivo individuale, nonché guanti protettivi. Indossando abbigliamento di protezione personale come la maschera per polveri, scarpe di sicurezza che non scivolino, elmetto di protezione oppure protezione acustica a seconda del tipo e dell'applicazione dell'elettroutensile, si riduce il rischio di incidenti.
c) Evitare l'accensione involontaria dell'elet-troutensile. Prima di collegarlo alla rete di

alimentazione elettrica e/o alla batteria ricaricabile, prima di prenderlo oppure prima di iniziare a trasportarlo, assicurarsi che l'elettroutensile sia spento. Tenendo il dito sopra l'interruttore mentre si trasporta l'elettroutensile oppure collegandolo all'alimentazione di corrente con l'interruttore inserito, si vengono a creare situazioni pericolose in cui possono verificarsi seri incidenti.

d) Prima di accendere l'elettroutensile togliere gli attrezzi di regolazione o la chiave inglese. Un accessorio oppure una chiave che si trovi in una parte rotante della macchina può provocare seri incidenti.

e) Evitare una posizione anomala del corpo. Avere cura di mettersi in posizione sicura e di mantenere l'equilibrio in ogni situazione. In questo modo è possibile controllare meglio l'elettroutensile in caso di situazioni inaspettate.

f) Indossare vestiti adeguati. Non indossare vestiti larghi, né portare bracciali e catenine. Tenere i capelli, i vestiti ed i guanti lontani da pezzi in movimento. Vestiti lenti, gioielli o capelli lunghi potranno impigliarsi in pezzi in movimento.

g) In caso fosse previsto il montaggio di dispositivi di aspirazione della polvere e di raccolta, assicurarsi che gli stessi siano collegati e che vengano utilizzati correttamente. L'utilizzo di un'aspirazione polvere può ridurre lo svilup-parsi di situazioni pericolose dovute alla polvere.

4 TRATTAMENTO ACCURATO ED USO CORRETTO DEGLI ELETTROUTENSILI

a) Non sottoporre la macchina a sovraccarico. Per il proprio lavoro, utilizzare esclusivamente l'elettroutensile esplicitamente previsto per il caso. Con un elettroutensile adatto si lavora in modo migliore e più sicuro nell'ambito della sua potenza di prestazione.

b) Non utilizzare mai elettroutensili con inter-ruttori difettosi. Un elettroutensile con l'interruttore rotto è pericoloso e deve essere aggiustato.

c) Prima di procedere ad operazioni di regolazione sulla macchina, prima di sostituire parti accessorie oppure prima di posare la macchina al termine di un lavoro, estrarre sempre la spina dalla presa della corrente

e/o estrarre la batteria ricaricabile. Tale precauzione eviterà che l'elettroutensile possa essere messo in funzione involontariamente.

d) Quando gli elettroutensili non vengono utilizzati, conservarli al di fuori del raggio di accesso di bambini. Non fare usare l'elet-troutensile a persone che non siano abituate ad usarlo o che non abbiano letto le presenti istruzioni. Gli elettroutensili sono macchine pericolose quando vengono utilizzati da persone non dotate di sufficiente esperienza.
e) Eseguire la manutenzione dell'elettroutensile operando con la dovuta diligenza. Accertarsi che le parti mobili della macchina funzionino perfettamente, che non s'inceppino e che non ci siano pezzi rotti o danneggiati al punto da limitare la funzione dell'elettROUTENSILE stesso. Prima di iniziare l'impiego, far riparare le parti danneggiate. Numerosi incidenti vengono causati da elettroutensili la cui manutenzione è stata effettuata poco accuratamente.
f) Mantenere gli utensili da taglio sempre affilati e puliti. Gli utensili da taglio curati con particolare attenzione e con taglienti affilati s'inceppano meno frequentemente e sono più facili da condurre.
g) Utilizzare l'elettroutensile, gli accessori opzionali, gli utensili per applicazioni specifiche ecc., sempre attenendosi alle presenti istruzioni. Così facendo, tenere sempre presente le condizioni di lavoro e le operazioni da eseguire. L'impiego di elettroutensili per usi diversi da quelli consentiti potrà dar luogo a situazioni di pericolo.

5 ASSISTENZA

a) Fare riparare l'elettroutensile solo ed esclusivamente da personale specializzato e solo impiegando pezzi di ricambio originali. In tale maniera potrà essere salvaguardata la sicurezza dell'elettroutensile.

ISTRUZIONI DI SICUREZZA SUPPLEMENTARI PER SMERIGLIATRICI ANGOLARI

a) Questo attrezzo è inteso per operazioni di smerigliatura o di taglio. Leggere tutte le avvertenze di sicurezza, le istruzioni, le illustrazioni e le specifiche forniti con questo attrezzo. In caso di non osservanza di tutte le istruzioni elencate qui di seguito vi è il rischio di scosse elettriche, incendio e/o lesioni gravi.
b) Con questo attrezzo si sconsigliano operazioni quali la sabbiatura, il trattamento con spazzola metallica o la lucidatura. Le operazioni per le quali questo attrezzo non è stato progettato possono creare pericoli e provocare lesioni personali.
c) Non utilizzare accessori che non sono stati appositamente progettati per questo attrezzo e che non sono raccomandati dal produttore. Anche se un accessorio può essere montato su un attrezzo, ciò non garantisce che quest'ultimo possa comunque essere utilizzato in totale sicurezza.
d) La velocità nominale dell'accessorio deve essere pari o superiore alla velocità massima indicata sull'attrezzo. Gli accessori utilizzati ad una velocità superiore alla loro velocità nominale possono infatti rompersi ed essere proiettati verso l'esterno.
e) Il diametro esterno e lo spessore dell'accessorio devono corrispondere alle caratteristiche specificate per l'attrezzo. Se gli accessori non corrispondono alle caratteristiche indicate, i sistemi di protezione e di regolazione dell'attrezzo non possono funzionare correttamente.
f) Le mole, le flange, i pattini o gli altri accessori devono essere perfettamente idonei all'alesaggio dell'albero dell'attrezzo. Gli accessori non adatti all'albero sul quale devono essere montati non saranno infatti in grado di girare correttamente, vibreranno in modo eccessivo e faranno perdere il controllo dell'attrezzo.
g) Non utilizzare un accessorio danneggiato. Prima di ciascun utilizzo verifi-

care il buono stato dell'accessorio, (ad es. eventuale presenza di scheggiature e crepe sui dischi abrasivi). In caso di caduta dell'attrezzo o dell'accessorio, assicurarsi che non vi siano componenti danneggiati o installare un accessorio intatto. Dopo aver verificato e montato l'accessorio, tenersi a debita distanza dal piano dell'accessorio in rotazione e avviare l'attrezzo alla massima velocità in assenza di carico per un minuto. Se l'accessorio è danneggiato, si romperà durante questo test.

h) Indossare gli accorgimenti per la sicurezza personale. A seconda dell'uso a cui è destinato l'attrezzo, utilizzare una visiera di protezione, occhiali di sicurezza o di protezione. Se opportuno, indossare mascherina antipolvere, otoprotettori, guanti e grembiule da officina per proteggersi da piccoli frammenti abrasivi o del pezzo da lavorare. La protezione per gli occhi consente di evitare le lesioni oculari dovute ai frammenti volanti generati durante le diverse attività. La mascherina antipolvere o il respiratore devono essere in grado di filtrare le particelle generate durante l'attività specifica. Una prolungata esposizione ad un rumore di forte intensità può causare la perdita dell'udito.

i) Tenere le persone estranee a debita distanza dalla zona di lavoro ed assicurarsi che indossino gli accorgimenti per la sicurezza personale. I frammenti del pezzo da lavorare o di un accessorio rotto possono volare in aria oltre la zona di lavoro e provocare lesioni.

j) Tenere l'utensile per le superfici isolate, durante l'esecuzione di operazioni in cui l'accessorio di taglio può toccare fili nascosti o il cavo di alimentazione. Un accessorio di taglio che tocca un filo "sotto corrente" potrebbe mettere "sotto corrente" le parti metalliche esposte dell'attrezzo, provocando una scossa elettrica all'utente.

k) Posizionare il cavo di alimentazione in modo tale che si trovi a debita distanza dall'accessorio in rotazione. Se si perde il controllo dell'attrezzo, il cavo di alimenta-

zione potrebbe venir tagliato o incastrarsi e la mano o il braccio dell'operatore potrebbero essere trascinati verso l'accessorio in rotazione.

I) Mai appoggiare l'attrezzo prima che l'accessorio sia completamente fermo. L'accessorio in rotazione potrebbe entrare in contatto con la superficie sulla quale è posato e far perdere il controllo dell'attrezzo.
m) Non far funzionare l'attrezzo mentre lo si porta al fianco. L'accessorio in rotazione potrebbe impigliarsi nei propri indumenti e causare gravi lesioni.
n) Pulire regolarmente le aperture di ventilazione dell'attrezzo. La ventola del motore fa penetrare le polveri all'interno dell'involucro, con conseguente accumulo eccessivo di particelle metalliche e possibilità di scosse elettriche.
o) Non utilizzare l'attrezzo nelle vicinanze di materiali infiammabili. Le eventuali scintille generate rischierebbero di incendiarli.
p) Non utilizzare accessori che richiedono liquidi refrigeranti. L'utilizzo di acqua o di altri liquidi refrigeranti può provocare elet- trocuzione o scosse elettriche.

CONTRACCOLPO E AVVERTENZE RELATIVE

Il contraccolpo è una reazione improvvisa che si verifica quando la mola in rotazione o altri accessori si incastrano o si piegano, con conseguente bloccaggio rapido dell'accessorio. L'attrezzo, che continua a funzionare, viene quindi proiettato nella direzione opposta a quella di utilizzo dell'accessorio.

Ad esempio, se un disco abrasivo si incastra o si piega nel pezzo da lavorare, il tagliente del disco rischia di penetrare nella superficie del pezzo facendo uscire bruscamente il disco dal pezzo e scagliandolo verso l'operatore o comunque a distanza, a seconda del senso di rotazione del disco nel momento in cui si è bloccato. In queste condizioni, i dischi abrasivi possono anche rompersi. Il contraccolpo è il risultato di un uso improprio dell'attrezzo e/o di procedure o condizioni operative errate, e può essere evitato adottando le dovute precauzioni, come di seguito indicato.

a) Assicurare una salda presa dell'attrezzo e posizionare il corpo e il braccio in modo da poter resistere alle forze del contraccolpo. Se l'attrezzo dispone di un'impugnatura ausiliaria, assicurarsi sempre di afferrarla per avere il controllo ottimale dell'attrezzo in caso di contraccolpo o della controccoppia al momento della sua messa in funzione. Adottare le misure necessarie per riuscire a controllare l'attrezzo in caso di controccoppia o di contraccolpo.
b) Non avvicinare mai le mani all'accessorio in rotazione, onde evitare qualunque rischio di gravi lesioni fisiche in caso di contraccolpo.
c) Non sistemarsi nella zona in cui l'attrezzo rischia di essere scagliato in caso di contraccolpo. In caso di contraccolpo, l'attrezzo viene scagliato nella direzione opposta al senso di rotazione del disco.
d) Prestare particolare attenzione durante la lavorazione di angoli, bordi taglienti, ecc. Evitare di far slittare o di incastrare l'accessorio. Quando si lavora su angoli o bordi taglienti o si fa slittare l'attrezzo, si accentua il rischio di bloccare l'accessorio in rotazione e pertanto di perdere il controllo dell'attrezzo stesso o di provocare un contraccolpo.
e) Non utilizzare mai lame adatte alle tron-catrici per legno o lame da sega con questo attrezzo. Queste lame aumentano infatti il rischio di contraccolpo e di perdita di controllo dell'attrezzo.

AVVERTENZE DI SICUREZZA SPECIFICHE PER ATTIVITÀ DI SMERIGLIATURA E DI TAGLIO ABRASIVO

a) Utilizzare esclusivamente i tipi di dis chi raccomandati per il proprio attrezzo e il carter di protezione adatto al disco

selezionato. Se il disco non corrisponde a quello raccomandato per l'attrezzo, il carter di protezione non potrà funzionare correttamente, con conseguente rischio di gravi lesioni fisiche.

b) Il carter di protezione deve essere correttamente fissato e deve lasciare apparire soltanto la parte del disco necessaria al lavoro da eseguire, in modo tale da garantire la massima sicurezza. Il carter di protezione consente di proteggere l'operatore in caso di proiezione di frammenti di disco rotto, di contatti accidentali con il disco stesso e scintille che potrebbero infiammare gli indumenti.
c) Utilizzare i dischi solo per le applicazioni per cui sono stati concepiti. Ad esempio, non eseguire mai la smerigliatura con il lato di un disco di taglio. I dischi abrasivi di taglio sono stati studiati per lavorare in modo periferico: applicando forze laterali a questi dischi, rischiano infatti di frantumar-si.
d) Utilizzare sempre flange non danneggiate la cui forma e le cui dimensioni siano adatte al disco. Così facendo, sarà possibile fissare correttamente il disco e ridurne i rischi di rottura. Le flange dei dischi di taglio possono essere diverse da quelle per le mole.
e) Non utilizzare dischi usurati studiati per apparecchi più grandi. Un disco progettato per un attrezzo più grande non funziona correttamente alla velocità maggiore di un attrezzo più piccolo e rischia pertanto di esplodere.

AVVERTENZE DI SICUREZZA SUPPLEMENTARI SPECIFICHE PER ATTIVITÀ DI TAGLIO ABRASIVO

a) Non comprimere il disco di taglio, né applicare una pressione eccessiva. Non cercare di effettuare un taglio troppo profondo. La sovrasollecitazione del disco aumenta il carico e la sua predisposizione alla deformazione o all'inceppamento durante il taglio, con conseguente rischio di

contraccolpi o di rottura del disco.

b) Non posizionarsi in linea con, né sistemarsi dietro il disco in rotazione. Se il disco in funzione si allontana dall'operatore, con l'eventuale contraccolpo sussiste il rischio che il disco in rotazione e l'attrezzo vengano scagliati verso l'operatore stesso.
c) Quando il disco è impigliato o se si interrompe il lavoro di taglio per qualsiasi ragione, spegnere l'attrezzo e tenerlo immobile fino a quando il disco non si ferma completamente. Non tentare mai di togliere il disco di taglio dal pezzo da lavorare mentre il disco è in movimento, altrimenti si può verificare un contraccolpo. Esaminare e intraprendere azioni correttive per eliminare la causa dell'inceppamento del disco.
d) Non riprendere l'attività di taglio sul pezzo da lavorare. Attendere che il disco raggiunga la massima velocità, dopodiché effettuare nuovamente e con cautela il taglio. Se l'attrezzo viene riavviato sul pezzo da lavorare, il disco può piegarsi, spostarsi dal punto di taglio o subire un contraccolpo.
e) Pannelli di supporto o pezzi da lavorare di grandi dimensioni per ridurre al minimo il rischio di contraccolpo e di incastro del disco. I pezzi da lavorare di grandi dimensioni tendono ad abbassarsi per effetto del loro peso. Porre dei supporti sotto al pezzo da lavorare accanto alla linea di taglio e al bordo del pezzo stesso su entrambi i lati del disco.
f) Prestare particolare attenzione durante il “taglio a tasca” in pareti esistenti o altre aree cieche. Il disco sporgente potrebbe tagliare tubi del gas o dell’acqua, cavi elettrici o oggetti che possono causare contraccolpi.

Dati tecnici

Voltaggio nominale 230-240 V / \~50 Hz

Potenza nominale 2350 W

Velocità nominale (n) 6500/min

Dimensioni del disco ∅ 230 mm

Dimensioni dell'albero M14

Classe di protezione / II

Livello di pressione sonora (L _pA ) 93 dB(A) / Incertezza K = 3 dB(A)

Livello di potenza sonora (LWA) 104 dB(A) / Incertezza K = 3 dB(A)

Emissioni di vibrazioni max. (ah,AG) 4,89 m/s ^2 / Incertezza K = 1,5 m/s ^2

I valori indicati si riferiscono a tensioni nominali di 230 V. Questi valori possono variare per tensioni inferiori e modelli per determinati paesi.

Si prega di osservare il codice prodotto applicato sulla targhetta dell'attrezzo. Le denominazioni commerciali del singolo attrezzo possono essere diverse.

Rumore & Vibrazione

I valori riportati in queste istruzioni sono stati misurati conformemente a una procedura di misurazione esplicata nella norma EN 60745 e può essere utilizzata per confrontare gli attrezzi.

Questa procedura può essere utilizzata per una valutazione preliminare di esposizione. I dati di vibrazione dichiarati rappresentano le principali applicazioni dell'attrezzo, ma diversi usi dello strumento oppure una scarsa manutenzione possono causare dati di vibrazione differenti. Ciò può aumentare notevolmente il livello di vibrazione per l'intero periodo di lavoro.

Una stima del livello di vibrazione deve anche tener conto dei periodi intermedi, quando lo strumento è spento o è in esecuzione, ma in realtà non è in uso. Ciò può comportare un carico di vibrazione molto più basso per l'intero periodo di lavoro.

È possibile adottare una misura di sicurezza supplementare per proteggere l'utente dagli effetti della vibrazione: manutenzione dell'attrezzo e dei suoi accessori, tenere le mani calde e organizzare dei modelli di lavoro.

Panoramica sul prodotto

1 Pulsante impugnatura girevole
2 Connettore impugnatura ausiliare
3 Tasto di bloccaggio dell'albero
4 Flangia di bloccaggio
5 Dado di bloccaggio
6 Gancio di rilascio pulsante On / Off
7 Pulsante On / Off

A Carter per smerigliatura
B Carter per taglio

Uso previsto

L'attrezzo è inteso per il taglio, la sgrossatura e la smerigliatura del metallo e della pietra senza l'uso di acqua se equipaggiata con un disco di taglio o una mola idonei e con il carter adatto.

L'attrezzo non è stato ideato per l'uso commerciale.

Qualsiasi altro uso o modifica all'attrezzo è considerato come uso improprio e potrebbe causare pericoli considerevoli.

Impiego dell'attrezzo

1. Assicurarsi che il pezzo da lavorare non possa scivolare.
2. Per accendere l'attrezzo, premere e tenere premuto il gancio di rilascio del pulsante 6 e premere il pulsante on / off 7.
3. Far funzionare l'attrezzo alla velocità in assenza di carico per circa un minuto e controllare che il disco applicato funzioni in maniera regolare.

Smerigliatura:

I migliori risultati di smerigliatura si ottengono con un angolo di lavorazione di 30°-40°. Muovere l'attrezzo avanti e indietro con una pressione moderata.

Attenzione! Non utilizzare mai dischi di taglio per smerigliare.

Taglio:

Durante il taglio non premere, né inclinare né far oscillare l'attrezzo. Farlo scorrere lenta-mente in avanti ad una velocità adatta al materiale da lavorare.

L'attrezzo deve sempre lavorare in senso inverso a quello di rotazione, in caso contrario sussiste il rischio che l'attrezzo venga sbalzato in maniera incontrollata fuori dal punto di taglio.

1. Per spegnere l'attrezzo, rilasciare il tasto on / off 7.

IMPUGNATURA AUSILIARIA

1 L'impugnatura ausiliare può essere applicata all'apposito connettore 2 su uno dei due lati di o sopra l'attrezzo.

Attenzione! Assicurarsi che l'attrezzo sia spento e scollegato.

2 Avvitare l'impugnatura ausiliare sull'apposito connettore 2.

Per realizzare condizioni di lavoro sicure, non rimuovere in nessun impugnatura ausiliare dall'attrezzo.

SMERIGLIATURA

1 Chissoarelilevartel ripascioneigtantea. A all'attrezzo ed allinearlo in modo che l'operatore sia protetto della scintille.

Attenzione! Assicurarsi che l'attrezzo sia spento e scollegato.

3A

SPESSORE DEL DISCO: 6 - 8 MM

Montare una mola dritta con il dado di bloccaggio 5 in modo che la flangia sia rivolta verso la macchina.

Premere e tenere premuto il pulsante di bloccaggio dell'albero 3 e serrare il dado di bloccaggio 5 con la chiave in-glese.

2

Se il carter per la smerigliatura non è saldamente fissato, è possibile preca- ricare la leva di rilascio con la chiave inglese.

3B

SPESSORE DELLA MOLA: 6 - 8 MM

Montare una mola a centro abbassato con il dado di bloccaggio 5 in modo che la flangia sia rivolta verso la macchina. Premere e tenere premuto il pulsante di bloccaggio dell'albero 3 e serrare il dado di bloccaggio 5 con la chiave in-glese.

TAGLIO

1 Chidearel al davertperilstaiglide aha tezzo ed allinearlo in modo che l'operatore sia protetto della scintille.

Attenzione! Assicurarsi che l'attrezzo sia spento e scollegato.

3A

SPESSORE DEL DISCO: 2 - 4 MM

Montare un disco di taglio con il dado di bloccaggio 5 in modo che la flangia sia rivolta in senso opposto rispetto alla macchina.

Premere e tenere premuto il pulsante di bloccaggio dell'albero 3 e serrare il dado di bloccaggio 5 con la chiave in-glese.

2

Se il carter per il taglio non è saldamente fissato, è possibile precaricare la leva di rilascio con la chiave inglese.

3B

SPESSORE DEL DISCO: 2 - 4 MM

Montare una mola a centro abbassato con il dado di bloccaggio 5 in modo che la flangia sia rivolta in direzione opposta rispetto alla macchina.

Premere e tenere premuto il pulsante di bloccaggio dell'albero 3 e serrare il dado di bloccaggio 5 con la chiave in-glese.

IMPUGNATURA GIREVOLE

1 Ruane eti piugnatsarati del'impugnatura girevole 1 per rilasciare l'estremità posteriore dell'impugnatura.

2

sizione desiderata, in modo che le due frecce siano rivolte l'una verso l'altra.

Attenzione! Assicurarsi che l'impu- gnatura sia saldamente bloccata in one.

Cura & Manutenzione

Attenzione! Assicurarsi che l'attrezzo sia spento e scollegato.

• Tenere sempre l'attrezzo pulito, asciutto e privo di olio o grasso.
• Portare occhiali di sicurezza per proteggere gli occhi durante la pulizia.
• Per garantire un funzionamento corretto e sicuro, tenere sempre pulite le fessure di ventilazione dell'attrezzo.
• Controllare regolarmente per vedere se vi è una penetrazione di polvere o corpi estranei attraverso le griglie vicino al motore e in-torno all'interruttore on / off. Utilizzare una spazzola morbida per rimuovere la polvere accumulata.
• Nel caso sia necessario pulire il corpo dell'attrezzo, pulirlo con un panno morbido e umido. A tale scopo è ammesso l'utilizzo di un detergente delicato, ma nessun prodotto contente alcool, benzina o altri detergenti.
• Non usare mai sostanze caustiche per pulire le parti in plastica.
• Lubrificare a intervalli regolari tutte le parti in movimento.
• Controllare periodicamente tutti i fissaggi. Questi potrebbero allentarsi con il tempo a causa delle vibrazioni.

Attenzione! Se il cavo di alimentazione è danneggiato, esso tituito da parte del produttore oppure tecnico dell'assistenza cliente o da una con qualificazioni paragonabili per le di correre dei rischi.

Dichiarazione di conformità

Si dichiara, che il prodotto descritto nella sezione Dati tecnici:

Smerigliatrice angolare 2350 W PE-2350WS

fabbricato per:

Hornbach Baumarkt AG Hornbachstraße 11 76879 Bornheim / Germania

è conforme alle seguenti direttive:

Direttiva Macchine 2006/42/CE Direttiva EMC 2004/108/CE

e in conformità alle seguenti norme armonizzate:

EN 60745-1:2009+A11 :10 EN 60745-2-3:2011 EN 55014-1:2006/+A1:2009/+A2 :2011 EN 55014-2:1997/+A1:2001/+A2:2008 EN 61000-3-2:2006/+A1:2009/+A2 :2009 EN 61000-3-3:2008

A. Indiana Jale

Andreas Back Responsabile Assicurazione Qualità e persona autorizzata a redigere la scheda tecnica

Bornheim, lì 03/08/2013

In caso di malfunzionamenti, che puntano su difetti di materiale o di fabbricazione, si prega di contattare il vostro negozio Hornbach:

1. Queste condizioni sono prestazioni di garanzia addizionali e sono gratuite. Le regole di garanzia conferite per legge rimarranno intatte.
2. La prestazione di garanzia è limitata a difetti materiali o di fabbricazione e alla loro eliminazione oppure alla sostituzione del prodotto. Poiché i nostri prodotti non sono costruiti per l'uso professionale, consideriamo invalido il contratto di garanzia nel caso il prodotto venga usato in tali circostanze. Sono escluse le richieste di garanzia per danni dovuti al trasporto, danni provenienti dalla mancata osservanza delle istruzioni di installazione o per l'uso (quali il collegamento alla tensione sbagliata o all'elettricità sbagliata), l'installazione non professionale, abuso oppure uso non corretto (ad esempio una sollecitazione eccessiva del prodotto o l'utilizzo di attrezzi o accessori non approvati), il mancato rispetto delle norme di sicurezza e di manutenzione, l'infiltrazione di corpi estranei (come sabbia, pietre o polvere), forza sbagliata o eventi indotti dall'uomo (come danni causata da cadute), ed inoltre il normale logoramento accettato (come batterie, lame e così via). La garanzia decade in caso le intrusioni siano già pervenute.
3. Il periodo di garanzia è di tre anni ed inizia dalla data di acquisto del prodotto. Le richieste di garanzia devono essere espresse entro due settimane dopo aver verificato il difetto. Saranno escluse le richieste di garanzia espresse più tardi. La riparazione o la sostituzione non estenderà il periodo di garanzia, né inizierà un nuovo periodo di garanzia per il prodotto o eventuali parti di ricambio.
4. Per far valere i diritti di garanzia rivolgersi al proprio negozio Hornbach e mostrare la

l'originale della fattura o un'altra prova di acquisto datata. Quindi conservare la ricevuta con accuratezza. Spiegare il motivo delle richieste nel miglior modo possibile. Nel caso il difetto sia coperto dalla nostra prestazione di garanzia, otterrete immediatamente un prodotto riparato oppure nuovo.

Smaltimento

Il simbolo del bidone della spazzatura sbarrato richiede la raccolta differenziata dei rifiuti di apparecchiature elettriche ed elettroniche

(RAEE). Tali apparecchiature possono contenere sostanze pericolose e nocive. Questi attrezzi devono essere restituiti presso un punto di raccolta per il riciclaggio RAEE e non devono essere smaltiti come rifiuti urbani. In questo modo, si contribuisce a preservare le risorse e proteggere l'ambiente. Contattare le autorità locali per ottenere ulteriori informazioni.

A causa del pericolo di lesioni o di soffocamento i bambini non devono giocare con i sacchetti di plastica e materiali di imballaggio. Conservare tale materiale in modo sicuro o smaltirlo in modo rispettoso dell'ambiente.

Bedankt!
