Značka	Niko
Model	45000068
Typ produktu	Sada pazúrikov pre pripojovaciu jednotku
Použitie	Upevnenie pripojovacej jednotky (ref. 550-14090) na zapustenú krabicu bez skrutiek
Materiál	Pozinkovaná oceľ
Rozmery (približne)	30 x 20 x 5 mm
Hmotnosť (približne)	10 g
Kompatibilita	Jednoduché a viacnásobné nástenné platne Niko Home Control vyžadujúce pripojovaciu jednotku
Obsah balenia	1 sada pazúrikov (2 kusy)
Inštalácia	Zacvaknúť na nástennú platňu, potom zaskrutkovať pazúriky do zapustenej krabice
Údržba	Čistiť suchou a neabrazívnou handričkou
Prevádzková teplota	0 °C až 50 °C
Referenčné číslo produktu	450-00068

Často kladené otázky - 45000068 Niko

Na čo slúži sada pazúrikov 45000068?

Sada pazúrikov 45000068 umožňuje upevniť pripojovaciu jednotku (ref. 550-14090) na zapustenú krabicu, ktorá nemá skrutkové upevnenie. Zaisťuje pevné držanie jednotky na nástenné platni.

Ako nainštalovať pazúriky 45000068?

Odstráňte lepidlo z nástenné platne, umiestnite pripojovaciu jednotku vo výške krabice, potom zacvaknite platňu na pazúriky. Zaskrutkujte pazúriky do zapustenej krabice.Uistite sa, že pazúriky sú dobre upevnené.

Sú tieto pazúriky kompatibilné so všetkými nástennými platňami Niko?

Nie, sú špeciálne navrhnuté pre viacnásobné nástenné platne vyžadujúce pripojovaciu jednotku (ref. 550-14090). Pre jednoduché platne použite sadu pazúrikov 450-00067.

Aký je rozdiel medzi pazúrikmi a skrutkovým upevnením?

Pazúriky sa používajú, keď zapustená krabica nemá skrutkové otvory. Zacvaknú sa do krabice a upevnia sa stlačením. Skrutkové upevnenie je bežnejšie a vyžaduje krabicu s podperou skrutiek.

Z akého materiálu sú pazúriky vyrobené?

Pazúriky sú z pozinkovanej ocele, čo im poskytuje dobrú mechanickú odolnosť a ochranu proti korózii.

Aké sú rozmery sady pazúrikov?

Každý pazúrik meria približne 30 mm na dĺžku, 20 mm na šírku a 5 mm na hrúbku. Celá sada váži približne 10 g.

Môžem si kúpiť túto sadu pazúrikov samostatne?

Áno, referenčné číslo 450-00068 je k dispozícii ako náhradný diel v špecializovaných obchodoch alebo online. Kontaktujte svojho predajcu Niko.

Je na tento produkt záruka?

Spoločnosť Niko poskytuje 2-ročnú záruku na príslušenstvo radu Home Control vrátane sady pazúrikov. Uschovajte si doklad o kúpe.

Ako čistiť pazúriky?

Na odstránenie prachu použite suchú a neabrazívnu handričku. Vyhýbajte sa chemickým prostriedkom, ktoré by mohli poškodiť povrch.

Kde nájdem kompletný inštalačný návod?

Návod je k dispozícii na bezplatné stiahnutie na notice-facile.com pre referenčné číslo 45000068. Nájdete tam podrobné inštalačné schémy.

NÁVOD NA OBSLUHU 45000068 Niko

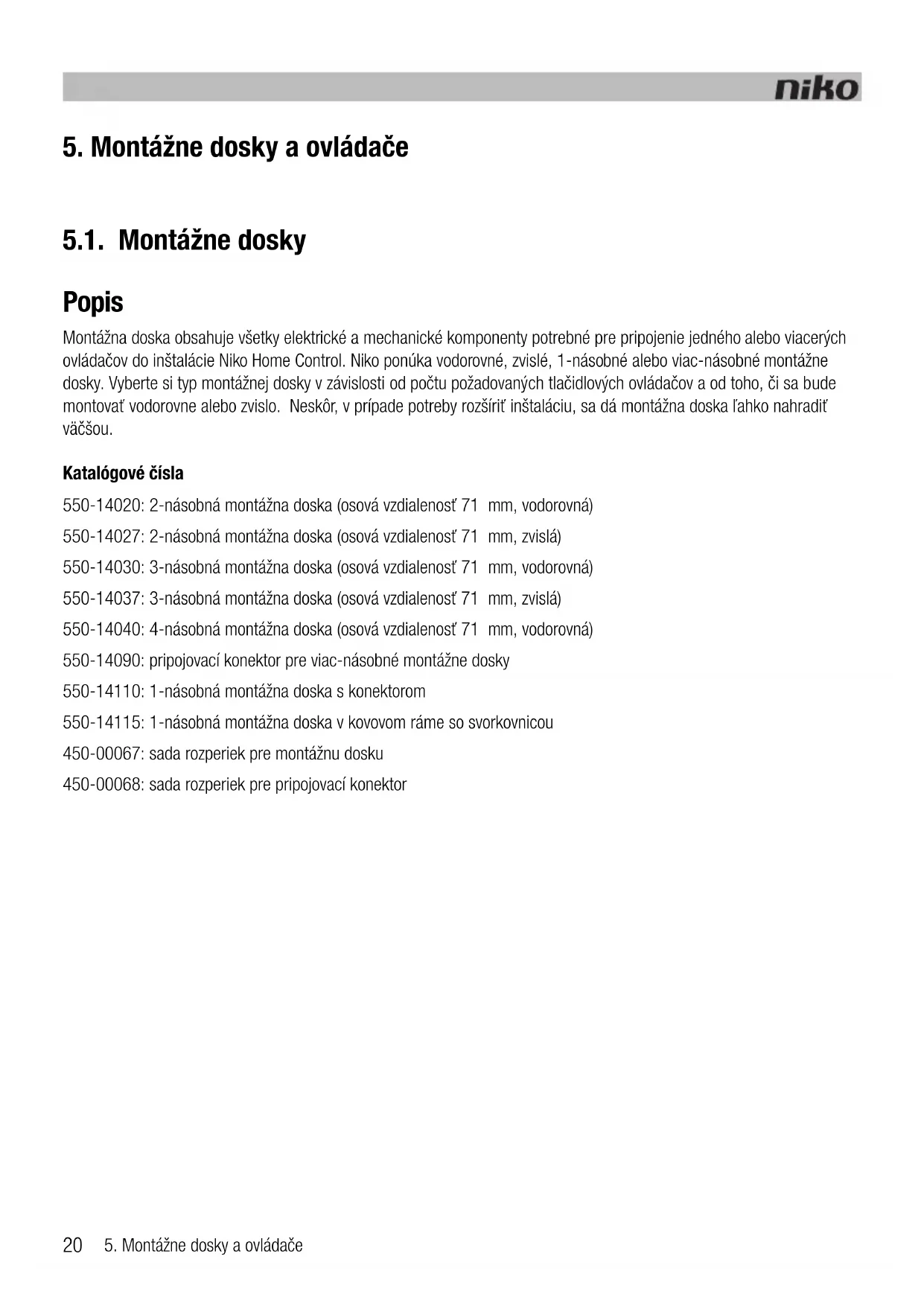

Montážna doska obsahuje vsetky elektrické a mechanické komponenty potrebné pre priopojenie jegného alebo viacerych ovládačov do instalacie Niko Home Control. Niko ponúka vodorovné, zvislé, 1-násobné alebo viac-násobné montážne dosky. Vyberte si typ montážnej dosky v závislosti od poctu požadovanych tlacdidlovych ovládačov a od toho, cis sa bude montovat vodorovne alebo zvislo. Neskór, v priade potreby rozsirit instaláciu, sa da montážna doska lahko nahraditvacšou.

Katalogové Číslá

550-14020: 2-nasobná montážna doska (osová vzdialenost 71 mm, vodorovná)
550-14027: 2-nasobná montážna doska (osová vzdialenost' 71 mm, zvislá)
550-14030: 3-nasobná montážna doska (osová vzdialenost 71 mm, vodorovná)
550-14037: 3-nasobná montážna doska (osová vzdialenost 71 mm, zvislá)
550-14040: 4-nasobná montážna doska (osová vzdialenost' 71 mm, vodorovná)
550-14090: pripojovaci konektor pre viac-nasobné montážne dosky
550-14110: 1-nasobná montážna doska s konektorom
550-14115: 1-nasobna montážna doska v kovovom rame so svorkovnicou
450-00067: sada Rozperiek pre montáznu dosku
450-00068: sada Rozperiek pre pripojovací konektor

Instalácia

Pripojenie1-nasobnej montážnej dosky

550-14110

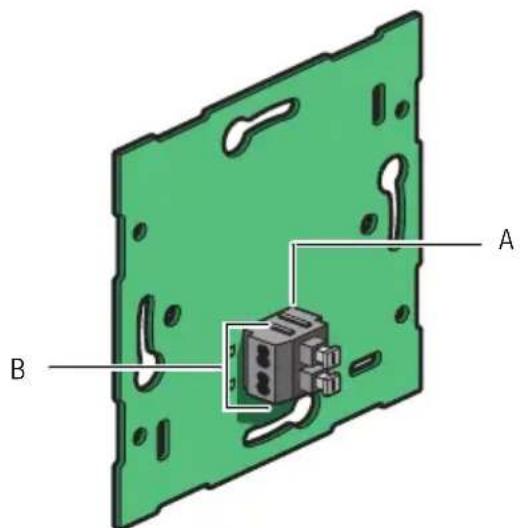

A. 2-nasobná svorkovnica
B. Moznost' pripjit 2 vodiče na svorku

2-nasobná svorkovnica slúži na pripojenie kábla zbernice na montážnu dosku a pre vytvorenie prepojenia na d'alí ovladaci prvok. 2-nasobná svorkovnica poskytuje možnost pripojit 2 vodiče na svorku.

Pre pripojenie 1-nasobnych montaiznych dosiek priopje zbernicu pomocou dvoch vodičov z kábla zbernice. Pripojte každý vodič samostatne na jedem z kontaktov. Každý kontakt na montažnej doske je označený pismenom B.

Montážna doska je teraz pripojená. Pre vytvorenie pripojenia k d'alsiemu ovladaciemu privku použite v pripe de potreby d'alsiu svorku.

• Odstrante izoláciu na vodičoch kábla zbernice do 9 - 10 mm.
• Na svorku možu byt tripojene maximalne dva vodiče, každys priemerom 0,5 - 1 mm.

Pripojenie viac-nasobnych montážnych dosiek

Pre každu viac-násobnú montážnu dosku, ktoru chcete pripojit, potrebujete jeder pripojovaci konektor. Pripojovacie konektory su k dispozicii samostatne. Pripojovaci konektor obsahuje 2-násobnú svorkovnicu, ktora umožnuje pripojenie kábla zbernice a vytvorenie spojenia s d'alsim ovladacim prvkom. 2-násobná svorkovnica má dve svorky, pričom na každu je možné pripojit 2 vodiče.

2 Odstrante priehladnú pásku z montážnej dosky tam, kde sa bude pripojovaci konektor montovat. Tento pripojovaci konektor je umiestnéу co najblizsie k montážnej krabici.
3 Pritlačte pripojovaci konekotr k montážnej doske tak, aby zapadol na miesto. Pripevnite pripojovaci konektor pomocou dvoch skrutiek.

Montáž

A. 1-násobná instalačná krabica pre zapustenú montáž (nie jeproduktom spolocnosti Niko)
B. 1-násobná montážna doska
C.Ovladač
D. Zapusteny rámček

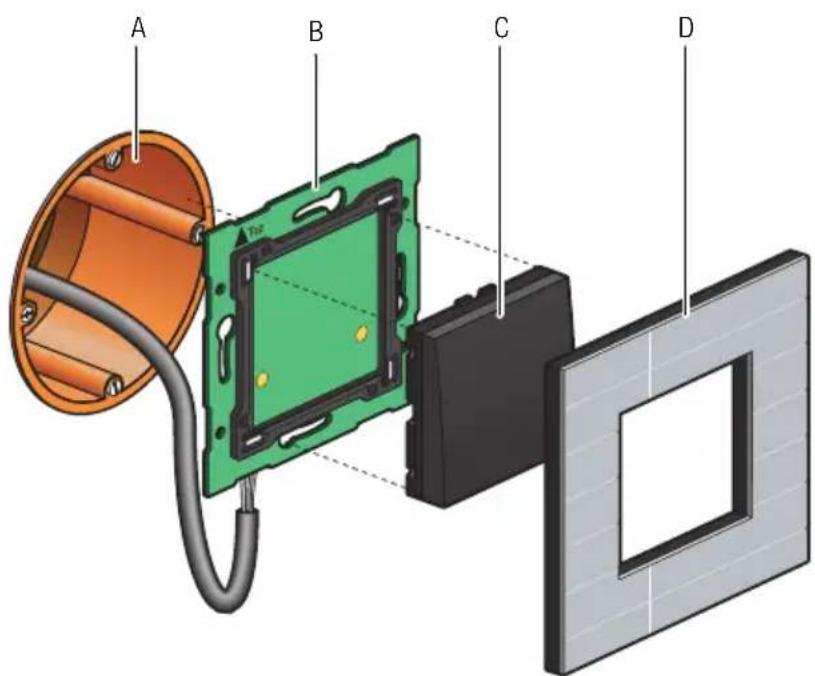

Znázornenie instalácie pre 1-násobné montáźne dosky

A. 1-násobná zapustená instalačnékrabica (nie je produktom spolocnosti Niko)
B. Pripojovacf konektor
C. Viac-nasobná montážna doska
D.Ovladač
E. Zapusteny rámček

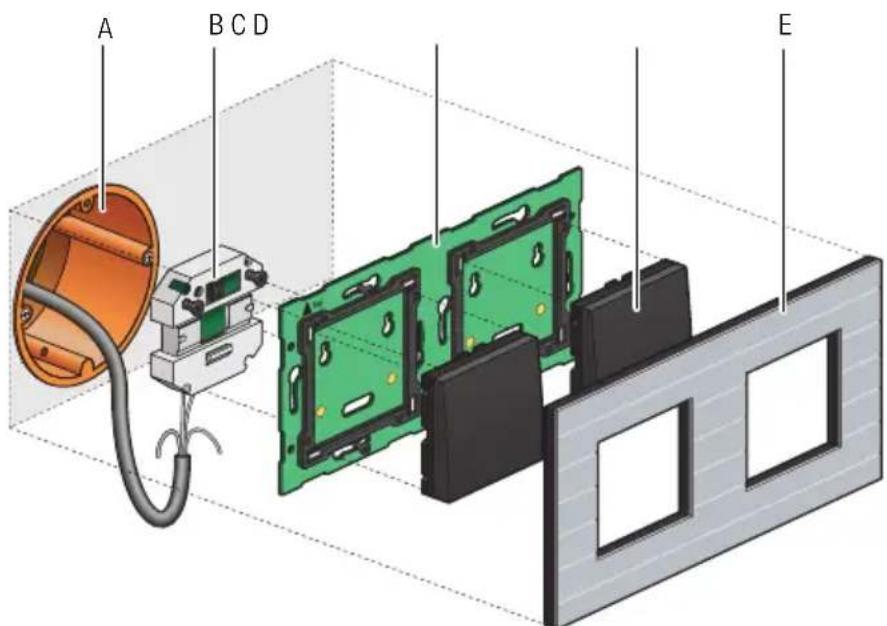

Znázomenie instalácie pre viac-násobné montážné dosky

Pre montáž montážnej dosky osadte konektor do 1-násobnej zapustenej instalačnej krabice tak, aby dosadol na miesto. Pripevnite použitím skrutiek.

Ak nie su v zapustenej instalačnej krabici ziadne otvory na skrutky, použite sadu Rozperiek. Sady Rozperiek pre 1-násobné a viac-násobné montážne dosky su k dispoźći samostatne.

Pripevnite presahujuce strany viacnasobnych montažnych dosiek k stene pomocou otvorov na skrutky, ktoré su v montažnej doske.

1-nasobnú montážnu dosku v kovovom rame použite na velmi nerovné steny alebo v kombináci s klasickými spinačmi a zásuvkami Niko, pričom rybinové spoje do seba navzajom zapadnu.

Technické udaje

• material montáznych dosiek: epoxid
• hrubka materialu: 1 mm
• jeder 2-násobný konektor
• rozmery tripojovacieho konektora: 51 × 43 × 22 ~mm (Vx'SxH)

5.2. Ovládače

Popis

1-nasobné, 2-nasobné, 4-nasobné a 6-nasobné ovládače su k dispozicii s LED diódou alebo bez nej. Tieto ovládače obsahuju jeder alebo viac tlačidlovych bodov, ktoré umozhujú použivatešovi ovládať funkcie Niko Home Control.

Prehlad

1xx-51001 1xx-51002 1xx-51004 1xx-51006

1xx-52001 1xx-52002 1xx-52004 1xx-52006

Prevádzka

Kazdy ovladac moze ovladat svetelny obvod, stmievatstmievatelne osvetlenie alebo aktivovat svetelné sceny. Svetelné sceny su kombiniaciou predprogramovanych nastaveni.

Aktivne tlacidla s LED diodami indikuju stav im zodpovedajucemu vystupu. Pomocou programovaceho softveru mozte naprogramovat LED diody tak, aby sa Rozsvietili, kej je vystup bud aktivované alebo deaktivovaný.

Instalácia

A. 1-nasobná zapustená instalačná krabica (nie je produktom spolocnosti Niko)
B. 1-násobná montážna doska
C.Ovladač
D. Ramicek

Znázomenie instalácie pre 1-násobné montážné dosky

Tlačidlove body na špecifickych ovládačoch su usporiadané do skupin po troch. Každá skupina sa skladá z nasledujúcich tlačidlovych bodov: “A”, “B”, “C”.

Aktívine ovládače s LED diódami indikuju stav im zodpovedajúceho vystupu. Pomocou programovaceho softveru možete LED diódy naprogramovat tak, aby sa rozsvietili, kěd' je vystup bud aktivovaný alebo deaktivovaný.

Pozri Instalácia na strane 24.

Technické udaje

• napajanie: 26 Vdc (SELV, bezpečné nízke napatie)
• prevadzková teplota: 0 - 50°C

Ovladač obsahuje styri tlacidlove body: jedem pre každu rychlost ventilacie (pomaly, stredne, rychlo) a jedem, ktorý aktivuje funkciu turbo. Ak je aktivovaná funkcia turbo, ventilácia bude pracovat na majvyšëj rychlosti poças nastavenej dlžky Času a následne sa rychlost vrati k predcházajucemu nastaveniu.

Instalácia

Pozri Instalácia na strane 24.

Technické udaje

• napájanie: 26 Vdc (SELV, bezpečné nízke napátie)
  prevadzková teplota: 0 - 50°C

Nizsie uvedená tabulka uvádza prehlad všetkích funkci ji aktívnych ovládačov.

Stav pohonu 'pred' Akcia	Stav pohonu 'po'
Bez pohonu	Krátko stlačte "A" (< 0,4 s)	Áplne vytiahnut' / pohyb nahor
Bez pohonu	Krátko stlačte "B" (< 0,4 s)	Žalúzia/roleta príde do predvolenej pozíchie
Bez pohonu	Krátko stlačte "C" (< 0,4 s)	Áplne stiahnut' / pohyb nadol
Bez pohonu	Stlačte a podržte "A" (≥ 0,4 s)	Vyťahuje sa / pohyb smerom nahor až do uvo'lenia tlacidla.
Bez pohonu	Stlačte a podržte "B" (> 3 s)	Aktuálna poźćia Žalúzie/rolety je teraz ulożená ako nová predvol'ba.
Bez pohonu	Stlačte a podržte "C" (≥ 0,4 s)	Stáhuje sa / pohyb smerom nadol až do uvo'lenia tlacidla.
V pohonbe	Krátko stlačte "A" (< 0,4 s)	Zastaví
V pohonbe	Krátko stlačte "B" (< 0,4 s)	Zastaví
V pohonbe	Krátko stlačte "C" (< 0,4 s)	Zastaví
V pohonbe	Stlačte a podržte "A" (≥ 0,4 s)	Zastaví
V pohonbe	Stlačte a podržte "B" (≥ 0,4 s)	Zastaví
V pohonbe	Stlačte a podržte "C" (≥ 0,4 s)	Zastaví

Instalácia

Pozri Instalácia na strane 24.

Technické udaje

• napájanie: 26 Vdc (SELV, bezpečné nízke napătie)
  prevadzková teplota: 0 - 50°C
