MODE D'EMPLOI 45000068 Niko

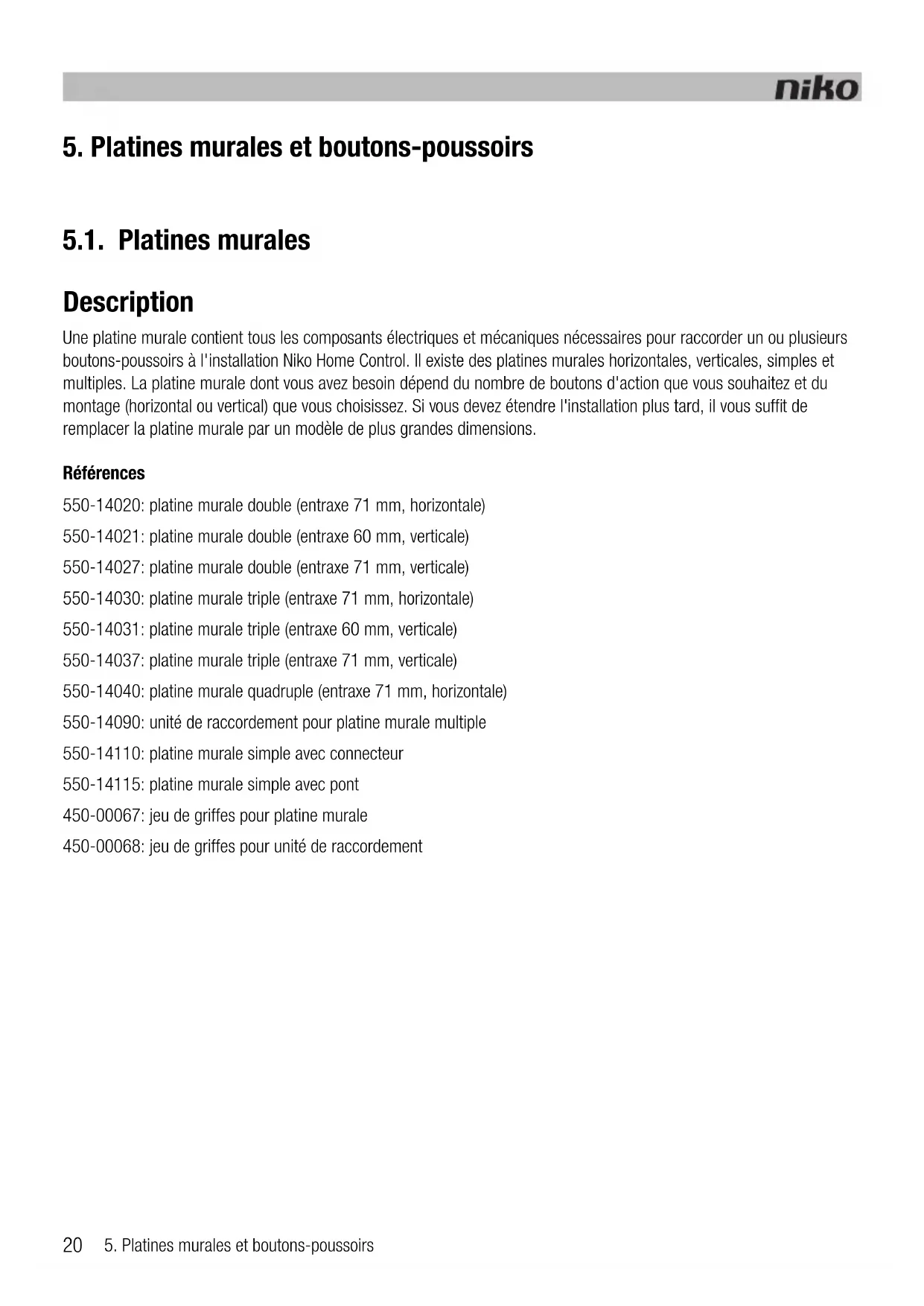

5. Platines murales et boutons-poussoirs

5.1. Platines murales

Description

Une platine murale contient tous les composants électriques et mécaniques nécessaires pour raccorder un ou plusieurs boutons-poussoirs à l'installation Niko Home Control. Il existe des platines murales horizontales, verticales, simples et multiples. La platine murale dont vous avez besoin dépend du nombre de boutons d'action que vous souhaitez et du montage (horizontal ou vertical) que vous choisissez. Si vous devez étendre l'installation plus tard, il vous suffit de remplacer la platine murale par un modele de plus grandes dimensions.

Références

550-14020: platine murale double (entraxe 71 mm, horizontale)
550-14021: platine murale double (entraxe 60 mm, verticale)
550-14027: platine murale double (entraxe 71 mm, verticale)
550-14030: platine murale triple (entraxe 71 mm, horizontale)
550-14031: platine murale triple (entraxe 60~mm , verticale)
550-14037: platine murale triple (entraxe 71 mm, verticale)
550-14040: platine murale quadruple (entraxe 71 mm, horizontale)
550-14090: unité de raccordement pour platine murale multiple
550-14110: platine murale simple avec connecteur
550-14115: platine murale simple avec pont
450-00067: jeu de griffes pour platine murale
450-00068: jeu de griffes pour unité de raccordement

Installation

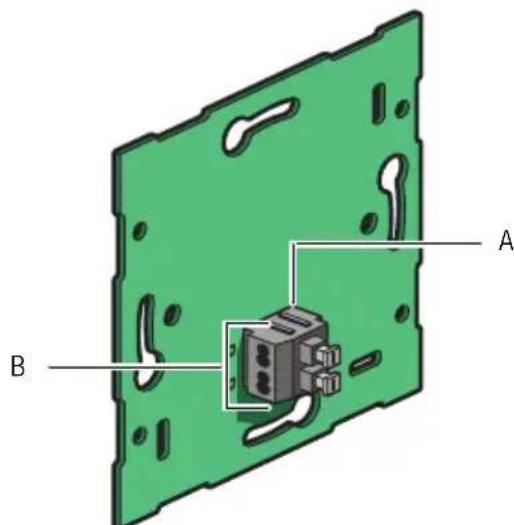

Raccordement d'une platine murale simple

550-14110

A. Connecteur à broches double
B. Deux contacts avec deux ouvertures chacun

Le connecteur à broches double sert à raccorder le cable bus à la platine murale et à repiquer vers l'élement de commande suivant. Il possède deux contacts dotés de deux ouvertures chacun.

Pour raccorder une platine murale simple, raccordez le bus à deux fils du cable bus. Raccordez chaque fil séparément à un contact. Chaque contact est indiqué par la dette B sur la platine murale.

La platine murale est raccordée. Si vous devez repiquer vers un élément de commande suivant, utilisez l'autre ouverture du contact.

• Denudez les fils du cable bus sur 9 à 10 mm.
• Par contact, vous pouvez raccorder au maximum deux fils d'un diamètre de 0,5 à 1 mm chacun.

Raccordement d'une platine murale multiple

Voues avez besoin d'une unite de raccordement, disponible separement, par platine murale multiple que you souhaitez raccorder. Le connecteur à broches double se trouve sur l'unité de raccordement. You pouez ainsi raccorder le cable bus et repiquer vers I'elément de commande suivant. Le connecteur à broche double possede deux contacts dotés de deux ouvertures chacun.

Pour raccorder une platine murale multiple :

1 Raccordez les deux fils du cable bus sur les contacts de l'unité de raccordement.

L'unité de raccordement est raccordée. Si vous doivent de commande suivant, utilisez l'autre ouverture du contact.

• Denudez les fils du cable bus sur 9 à 10 mm.
• Par contact, vous pouvez raccorder au maximum deux fils d'un diamètre de 0,5 à 1 mm chacun.

2 Retirez l'adhesif transparent de la platine murale à laquelle vous souhaitez raccorder l'unité de raccordement. Fixez l'unité de raccordement à hauteur de la boîte d'encastrement.
3 Encliqueze t l'unite de raccordement sur la platine murale. Fixez-la a l'aide de deux vis.

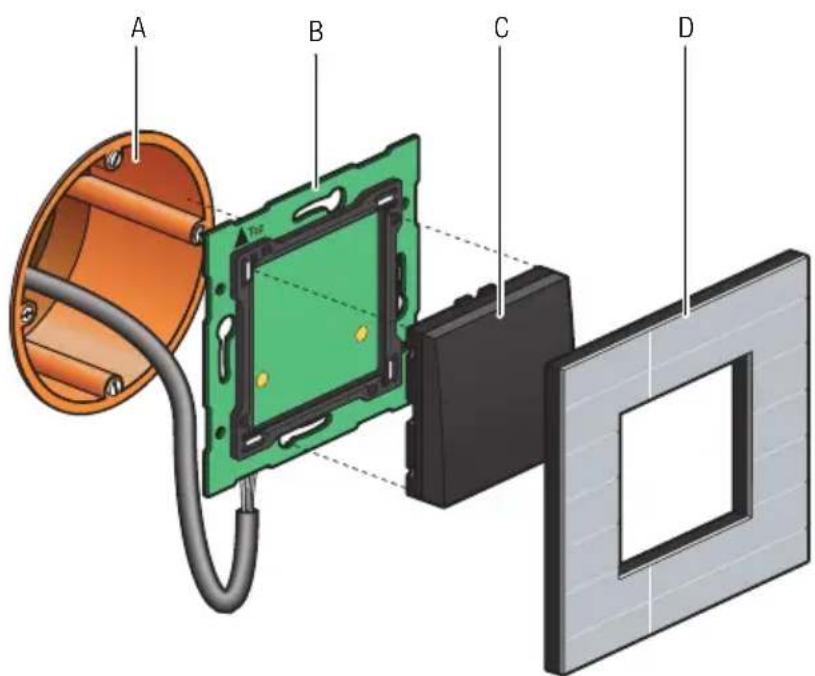

Fixation

A. Boîte d'encastrement simple (pas un produit Niko)
B. Platine murale simple
C. Bouton-poussoir
D. Plaque de recouvrement

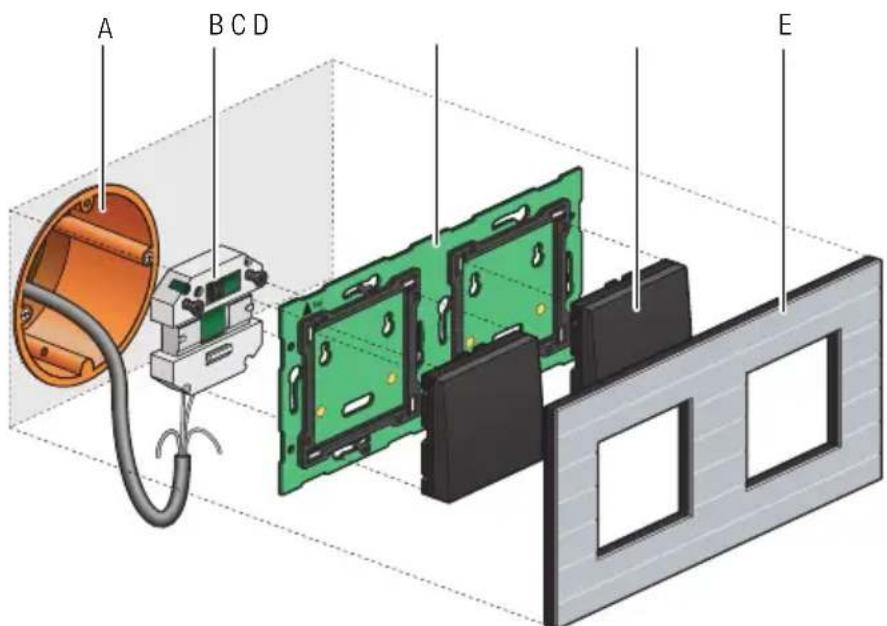

Scheme d'installation de la platine murale simple

A. Boite d'encastrement simple (pas un produit Niko)
B. Unité de raccordement
C. Platine murale multiple
D. Bouton-poussoir
E. Plaque de recouvrement

Scheme d'installation de la platine murale multiple

Pour fixer la platine murale, encliquetez-la sur une boite d'encastrement simple dotée d'une fixation par vis et vissez-la. Si la boite d'encastrement ne possède pas de fixation par vis, utilisez un jeu de griffes. Les jours de griffes pour platines murales simples et multiples sont disponibles séparément.

Si vous installez une platine murale de grandes dimensions, vissez les côtes de la platine murale au mur. Des logements de vis sont prévus à cet effet dans la platine murale.

Si vous travailliez sur un mur à la surface très inégale ou en association avec d'autres mécanismes encastrés Niko avec pont, utilisez une platine murale simple dotée d'un pont métallique. Vous pourrez encliqueter les Ponts.

Données techniques

• matériel des platines murales : époxy
• épaissur du matériel : 1 mm
• un connecteur double
• dimensions de l'unité de raccordement : 51 x 43 x 22 mm (H x L x P)

5.2. Boutons-poussoirs génériques

Description

Les boutons-poussoirs existent en version simple, double, quadruple ou sextuple, avec ou sans LED temoins. Ils possèdent donc un ou plusieurs boutons d'action qui permettent à l'occupant de commander les fonctions Niko Home Control.

Aperçu

1xx-51001 1xx-51002 1xx-51004 1xx-51006

1xx-52001 1xx-52002 1xx-52004 1xx-52006

Fonctionnement

Chaque bouton d'action peut commander un point ou un circuit d'éclairage, augmenter ou diminuer l'intensité lumineuse d'un point d'éclairage à intensité variable ou activer une ambiance. Une ambiance est une combinaison de positions de sortie programmes.

Si le bouton d'action est muni de LED temoins, celles-ci indiquent le statut de chaque sortie. Vous pouvez programmer les LED, dans le logiciel de programmation, de manière a ce qu'elles s'allument lorsque la sortie est activée ou désactivée.

Installation

L'élement de commande se compose d'un bouton-poussoir et d'une ou plusieurs touches. La finition peut être réalisée au moyen d'une plaque de recouvrement des séries Niko Pure, Niko Intense ou Niko Original, au besoin.

A. Boîte d'encastrement simple (pas un produit Niko)
B. Platine murale simple
C. Bouton-poussoir
D. Plaque de recouvrement

Scheme d'installation de la platine murale simple

Pour fixer le bouton-poussoir, encliquetez-le sur une platine murale Niko Home Control. Le bouton-poussoir est fixé. Attribuez les fonctions des boutons d'action lors de la programmation de l'installation, en liant les fonctions à l'adresse unique de chaque bouton d'action durant la phase d'adressage. Ces données sont enregistrées dans le contrôleur.

Données techniques

• tension de repos : 26 Vdc (TBTS, très BASSE tension de sécurité)
• température ambiente: 0-50°C

5.3. Boutons-poussoirs spécifiques

5.3.1. Boutons-poussoirs de variation de l'intensité lumineuse

Description

Les boutons-poussoirs permettant de faire varier l'intensité lumineuse existent en version simple (trois boutons d'action) ou double (six boutons d'action), avec ou sans LED tímoins. L'occupant peut ainsi faire varier, respectivement, un ou deux points d'éclairage ou groupes de points d'éclairage via l'installation Niko Home Control.

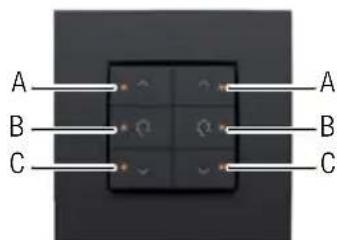

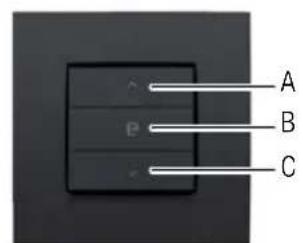

Aperçu

1xx-51043

1xx-51046

1xx-52043 1xx-52046

Fonctionnement

Les boutons d'action spécifiques sont groupés par trois sur le bouton-poussoir. Chaque groupe se compose des boutons suivants: « A», « B » et « C».

Si les boutons d'action sont munis de LED t'émoins, celles-ci indiquent le statut de chaque sortie. Vous pouvez programmer les LED, dans le logiciel de programmation, de manière à ce qu'elles s'allument lorsque la sortie est activée ou désactivée.

Le tableau ci-après donne un aperçu des fonctions des boutons d'action.

Statut avant Action Statut après
La lumière est éteinte. Appuyer brièvement sur « A » (< 0,4 s)		« Sans mémoire», l'intensité lumineuse passée à 100%. « Avec mémoire», l'intensité lumineuse revient au niveau préçédent. Il s'agit de l'intensité lumineuse qui était régée juste avant que le variateur soit débranché. L'options « avec mémoire » ou « sans mémoire » est définie lors de la programmation de l'installation.
La lumière est éteinte. Appuyer brièvement sur « B » (< 0,4 s)		Réglage favori (50% par défaut).
La lumière est éteinte. Appuyer brièvement sur « C » (< 0,4 s)		La lumière est allumée. L'intensité lumineuse est au niveau plus faible.
La lumière est éteinte. Appuyer longuemment sur « A » (≥ 0,4 s)		L'intensité lumineuse augmente tant que l'utilisateur appuie sur le bouton d'action ou jusqu'à ce que l'intensité lumineuse maximale soit atteinte.
La lumière est éteinte. Appuyer longuemment sur « B » (≥ 0,4 s et < 3 s)		Réglage favori (50% par défaut).
La lumière est éteinte. Appuyer longuemment sur « B » (> 3 s)		L'intensité lumineuse du moment est définie comme réglage favori.
La lumière est éteinte. Appuyer longuemment sur « C » (≥ 0,4 s)		La lumière est allumée. L'intensité lumineuse est au niveau plus faible.
La lumière est allumée. Appuyer brièvement sur « A » (< 0,4 s)		L'intensité lumineuse augmente jusqu'à au niveau maximal.
La lumière est allumée. Appuyer brièvement sur « B » (< 0,4 s)		Réglage favori (50% par défaut).
La lumière est allumée. Appuyer brièvement sur « C » (< 0,4 s)		La lumière est éteinte.
La lumière est allumée. Appuyer longuemment sur « A » (≥ 0,4 s)		L'intensité lumineuse augmente tant que l'utilisateur appuie sur le bouton d'action ou jusqu'à ce que l'intensité lumineuse maximale soit atteinte.
La lumière est allumée. Appuyer longuemment sur « B » (< 3 s)		Réglage favori (50% par défaut).
La lumière est allumée. Appuyer longuemment sur « B » (> 3 s)		L'intensité lumineuse du moment est définie comme réglage favori.
La lumière est allumée. Appuyer longuemment sur « C » (≥ 0,4 s)		L'intensité lumineuse diminue tant que l'utilisateur appuie sur le bouton d'action ou jusqu'à ce que l'intensité lumineuse minimale soit atteinte.

Installation

Cf. Installation à l'âge 24.

Données techniques

• tension de repos : 26 Vdc (TBTS, très BASSE tension de sécurité)
• température ambiente: 0-50°C

5.3.2. Bouton-poussoir de commande de la ventilation

Description

Le bouton-poussoir de commande de la ventilation permet à l'occupant de commander le système de ventilation central (type C ou D) via l'installation Niko Home Control.

Aperçu

1xx-52054

Fonctionnement

Le bouton-poussoir est muni de quatre boutons d'action : un pour chaque position du système de ventilation central (faible, moyen et élevé). Il est également doté d'un bouton d'amplification qui active la position la plus élevé pendant une durée prédéterminée. L'installation revient ensuite à la position précédente.

Installation

Cf. Installation à l'âge 24.

Données techniques

• tension de repos : 26 Vdc (TBTS, très BASSE tension de sécurité)
• température ambiente: 0-50°C

5.3.3. Boutons-poussoirs de commande des moteurs

Description

Les boutons-poussoirs permettant de commander un moteur existent en version simple (trois boutons d'action) ou double (six boutons d'action). L'occupant peut ainsi commander, respectivement, les moteurs d'un ou deux groupes de volets, stores ou stores vénitiens intégrés dans l'installation Niko Home Control.

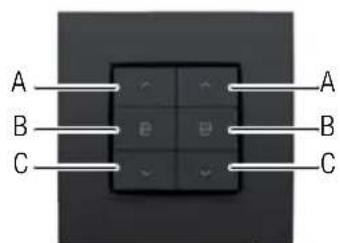

Aperçu

1xx-51033

1xx-51036

1xx-52033 1xx-52036

Fonctionnement

Les boutons d'action spécifiques sont groupés par trois sur le bouton-poussoir. Chaque groupe se compose des boutons suivants: « A», « B » et « C».

Si les boutons d'action sont munis de LED témoins, celles-ci indiquent le statut de chaque sortie. Vous pouvez programmer les LED, dans le logiciel de programmation, de manière à ce qu'elles s'allument lorsque la sortie est activée ou désactivée.

Le tableau ci-après donne un aperçu des fonctions des boutons d'action.

Statut avant Action Statut depuis
Pas de mouvement	Appuyer brièvement sur « A » (< 0,4 s)	Complètement ouvert/en haut.
Pas de mouvement	Appuyer brièvement sur « B » (< 0,4 s)	Réglage favorsi (50% par défaut).
Pas de mouvement	Appuyer brièvement sur « C » (< 0,4 s)	Complètement fermé/en bas.
Pas de mouvement	Appuyer longuement sur « A » (≥ 0,4 s)	S'ouvre/monte tant que l'utilisateur appuie sur le bouton.
Pas de mouvement	Appuyer longuement sur « B » (> 3 s)	La position du moment est définie comme réglage favori.
Pas de mouvement	Appuyer longuement sur « C » (≥ 0,4 s)	Se ferme/descend tant que l'utilisateur appuie sur le bouton.
En mouvement	Appuyer brièvement sur « A » (< 0,4 s)	S'arrêté.
En mouvement	Appuyer brièvement sur « B » (< 0,4 s)	S'arrêté.
En mouvement	Appuyer brièvement sur « C » (< 0,4 s)	S'arrêté.
En mouvement	Appuyer longuement sur « A » (≥ 0,4 s)	S'arrêté.
En mouvement	Appuyer longuement sur « B » (≥ 0,4 s)	S'arrêté.
En mouvement	Appuyer longuement sur « C » (≥ 0,4 s)	S'arrêté.

Installation

Cf. Installation à l'âge 24.

Données techniques

• tension de repos : 26 Vdc (TBTS, très BASSE tension de sécurité)
• température ambiente: 0-50°C
