Marke	Niko
Modell	45000068
Produkttyp	Griff-Set für Anschlusseinheit
Verwendung	Befestigung der Anschlusseinheit (Ref. 550-14090) an einer Unterputzdose ohne Schrauben
Material	Verzinkter Stahl
Abmessungen (ca.)	30 x 20 x 5 mm
Gewicht (ca.)	10 g
Kompatibilität	Einfache und mehrfache Niko Home Control Wandplatten, die eine Anschlusseinheit benötigen
Packungsinhalt	1 Griff-Set (2 Stück)
Installation	Auf die Wandplatte einrasten, dann die Griffe in die Unterputzdose schrauben
Pflege	Mit einem trockenen, nicht scheuernden Tuch reinigen
Betriebstemperatur	0 °C bis 50 °C
Produktreferenz	450-00068

Häufig gestellte Fragen - 45000068 Niko

Wozu dient das Griff-Set 45000068?

Mit dem Griff-Set 45000068 kann die Anschlusseinheit (Ref. 550-14090) an einer Unterputzdose ohne Schraubbefestigung befestigt werden. Es sorgt für einen festen Halt der Einheit an der Wandplatte.

Wie installiere ich die Griffe 45000068?

Entfernen Sie die Schutzfolie von der Wandplatte, positionieren Sie die Anschlusseinheit auf Höhe der Dose, rasten Sie die Platte auf die Griffe ein. Schrauben Sie die Griffe in die Unterputzdose.Stellen Sie sicher, dass die Griffe fest sitzen.

Sind diese Griffe mit allen Niko Wandplatten kompatibel?

Nein, sie sind speziell für mehrfache Wandplatten konzipiert, die eine Anschlusseinheit (Ref. 550-14090) benötigen. Für einfache Wandplatten verwenden Sie das Griff-Set 450-00067.

Was ist der Unterschied zwischen den Griffen und einer Schraubbefestigung?

Die Griffe werden verwendet, wenn die Unterputzdose keine Schraublöcher hat. Sie rasten in die Dose ein und werden durch Klemmung befestigt. Die Schraubbefestigung ist üblicher und erfordert eine Dose mit Schraubhalterung.

Aus welchem Material bestehen die Griffe?

Die Griffe bestehen aus verzinktem Stahl, was ihnen eine gute mechanische Festigkeit und Korrosionsschutz verleiht.

Welche Abmessungen hat das Griff-Set?

Jeder Griff misst ca. 30 mm Länge, 20 mm Breite und 5 mm Dicke. Das gesamte Set wiegt ca. 10 g.

Kann ich dieses Griff-Set separat kaufen?

Ja, die Referenz 450-00068 ist als Ersatzteil in Fachgeschäften oder online erhältlich. Kontaktieren Sie Ihren Niko-Händler.

Gibt es eine Garantie auf dieses Produkt?

Niko gewährt eine 2-jährige Garantie auf Zubehör der Home Control-Serie, einschließlich des Griff-Sets. Bewahren Sie den Kaufbeleg auf.

Wie reinige ich die Griffe?

Verwenden Sie ein trockenes, nicht scheuerndes Tuch, um Staub zu entfernen. Vermeiden Sie Chemikalien, die die Beschichtung beschädigen könnten.

Wo finde ich die vollständige Installationsanleitung?

Die Anleitung ist kostenlos zum Herunterladen auf notice-facile.com für die Referenz 45000068 verfügbar. Dort finden Sie detaillierte Installationsdiagramme.

BEDIENUNGSANLEITUNG 45000068 Niko

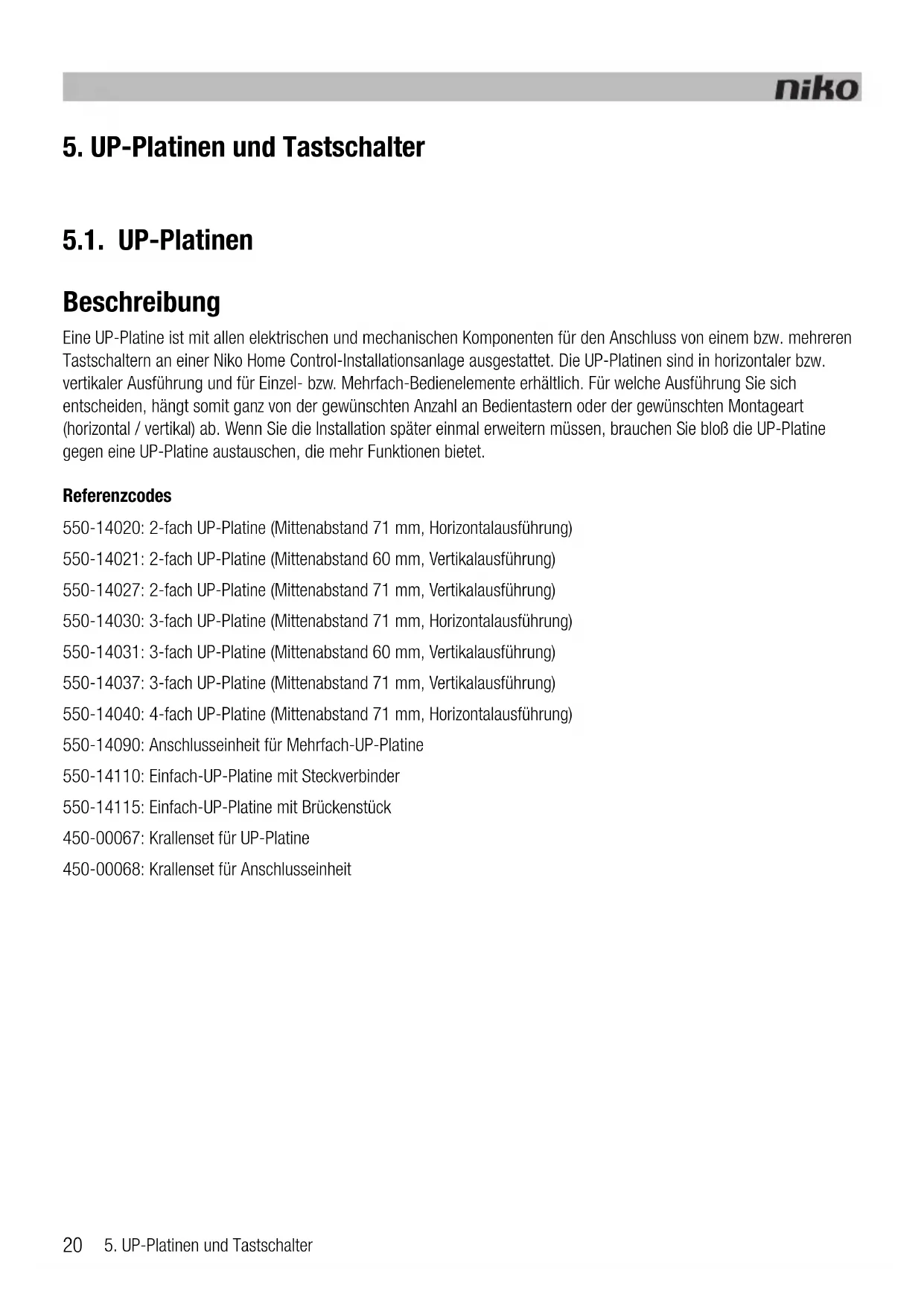

5. UP-Platinen und Tastschalter

5.1. UP-Platinen

Beschreibung

Eine UP-Platine ist mit allen elektrischen und mechanischen Komponenten für den Anschluss von einem bzw. mehreren Tastschaltern an einer Niko Home Control-Installationsanlage ausgestattet. Die UP-Platinen sind in horizontaler bzw. vertikaler Ausführung und für Einzel- bzw. Mehrfach-Bedienelemente erhältlich. Für welche Ausführung Sie sich entscheiden, hangt somit ganz von der gewünschten Anzahl an Bedientastern oder der gewünschten Montageart (horizontal / vertical) ab. Wenn Sie die Installation später einmal erweitern müssen, brauchen Sie bloß die UP-Platine gegen eine UP-Platine austauschen, die mehr Funktionen bietet.

Referenzcodes

550-14020: 2-fach UP-Platine (Mittenabstand 71 mm, Horizontalausführung)

550-14021: 2-fach UP-Platine (Mittenabstand 60~mm , Vertikalausführung)

550-14027: 2-fach UP-Platine (Mittenabstand 71 mm, Vertikalausführung)

550-14030: 3-fach UP-Platine (Mittenabstand 71 mm, Horizontalausführung)

550-14031: 3-fach UP-Platine (Mittenabstand 60~mm , Vertikalausführung)

550-14037: 3-fach UP-Platine (Mittenabstand 71 mm, Vertikalausführung)

550-14040: 4-fach UP-Platine (Mittenabstand 71 mm, Horizontalausführung)

550-14090: Anschlusseinheit für Mehrfach-UP-Platine

550-14110: Einfach-UP-Platine mit Steckverbinder

550-14115: Einfach-UP-Platine mit Brückenstück

450-00067: Krallenset für UP-Platine

450-00068: Krallenset für Anschlusseinheit

Installation

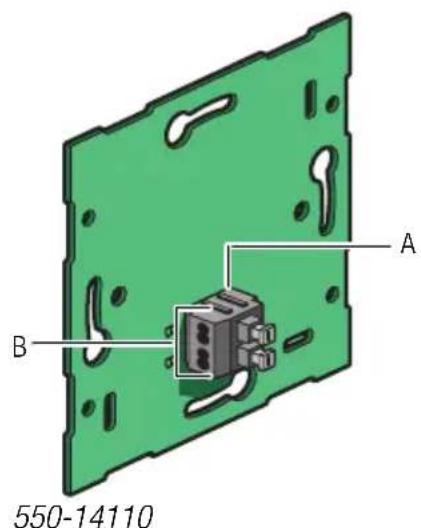

Anschluss von Einfach-UP-Platinen

A. Steckanschluss (2-fach)
B. Zwei Anschlussklemmen mit jeweils zwei Leitungsöffnunger

Der Zweifach-Steckanschluss dient dem Anschluss der Busleitung an die UP-Platine und gleichzeitiger einer Weiterleitung der Busleitung zum nachsten Bedienelement. Es besitz zwei Anschlussklemen mit jeweils zwei Leitungsöffnungen.

Für die Einbindung von Einfach-UP-Platinen müssen Sie beide Drahte der Busleitung anschlieBen. SchlieBen Sie hierfür jeder Draht separat an eine Klemme an. Jege Klemme ist auf der UP-Platine mit dem Buchstaben B gekennzeichnet.

Die UP-Platine ist nun angeschlossen. Wenn Sie die Busleitung noch zum nachsten Bedienelement durchschleifen müssen, dann verwenden Sie hierfür die anderen Leitungsöffnungen der Anschlussklemme.

• Isolieren Sie die Drahte der Busleitung 9 bis 10mm lang ab.
• Pro Kontaktklemme dürfen max. 2 Drahte eines Durchmessers von jeweils 0,5 bis 1 mm angeschlossen werden.

Anschluss von Mehrfach-UP-Platinen

Für jeder anzuschliebende Mehrfach-UP-Platine benötigen Sie jeweils eine separat erhältliche Anschlusseinheit. Die Anschlusseinheit ist mit einem Zweifach-Steckanschluss ausgestattet. Hier schreiben Sie die Busleitung an und schleifen diese zum nachsten Bedienelement durch. Der Steckanschluss besitzt zwei Kontakte mit jeweils zwei Leitungsöffnungen. Anschluss von Mehrfach-UP-Platinen:

1 Schlieben Sie die beiden Drahte der Busleitung an die Kontakte der Anschlusseinheit an. Die Anschlusseinheit ist nun angeschlossen. Wenn Sie die Busleitung noch zum nachsten Bedienelement durchscheifen,müssen, dann verwenden Sie hierfür die anderen Leitungsöffnungen der Anschlussklemme.

• Isolieren Sie die Drahte der Busleitung 9 bis 10mm lang ab.
• Pro Kontaktklemme dürfen max. 2 Drahte eines Durchmessers von jeweils 0,5 bis 1 mm angeschlossen werden.

2 Entfernen Sie die durchsichtige Klebefolie von der an die Anschlusseinheit anzuschliebende UP-Platine. Befestigen Sie die Anschlusseinheit auf Höhe der Unterputzdose.

3 Klichen Sie die Anschlusseinheit auf die UP-Platine und befestigen Sie diese mit zwei Schrauben.

Befestigung

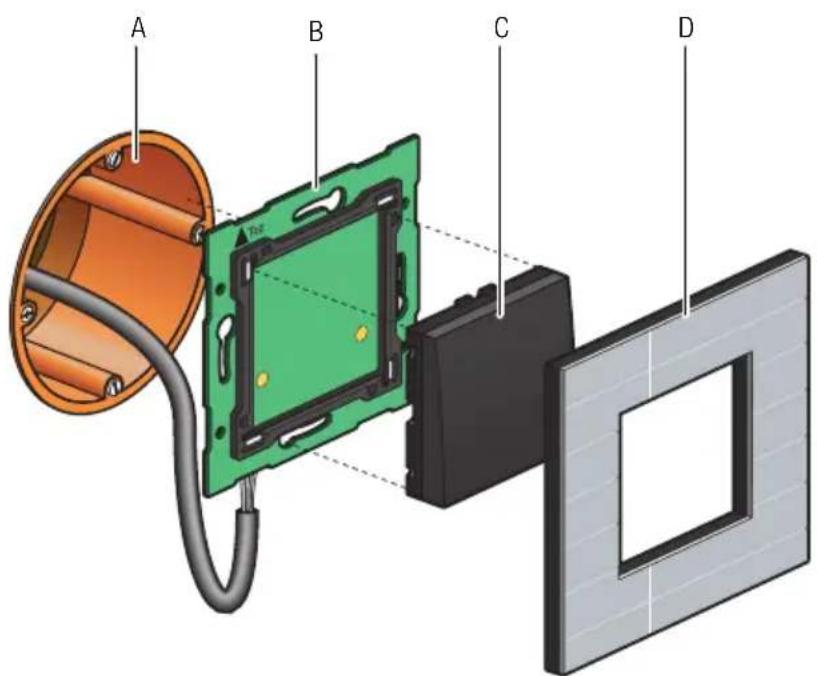

A. Einfach-Unterputzdose (Produkt nicht von Niko)
B. Einfach-UP-Platine
C. Tastschalter
D. Blende

Installationsplan fur Einfach-UP-Platine

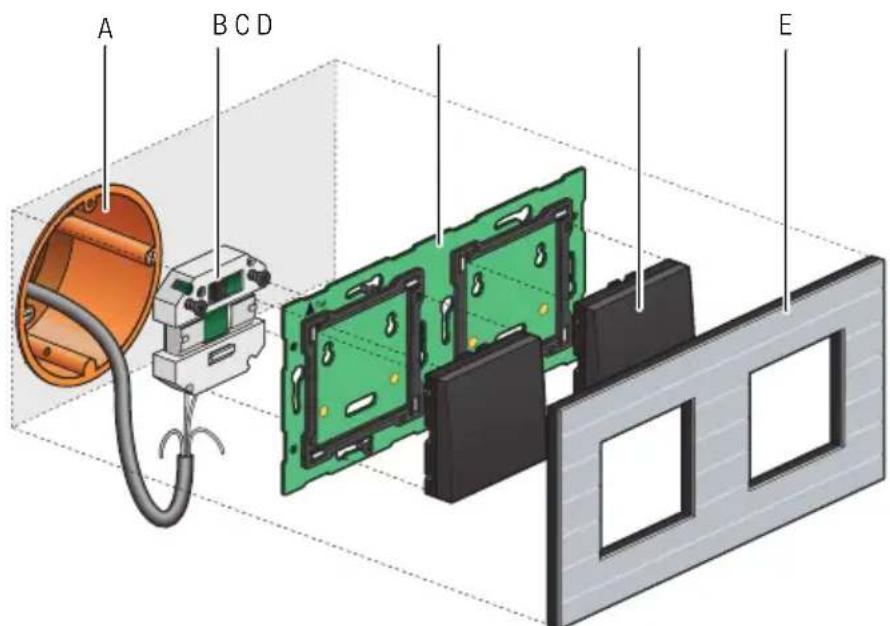

A. Einfach-Unterputzdose (Produkt nicht von Niko)
B. Anschlusseinheit
C. Mehrfach-UP-Platine
D. Tastschalter
E. Blende

Installationsplan fur Mehrfach-UP-Platine

Für die Befestigung der UP-Platinen müssen Sie diese erst auf eine mit Schraubbefestigung ausgestattete Einfach-Unterputzdose aufklichen und danach festschrauben.

Wenn die Unterputzdose über keine Schraubbefestigung verfügt, müssen Sie ein Krallenset verwenden. Krallensets für Einfach- bzw. Mehrfach-UP-Platinen sind separat erhältlich.

Wenn Sie große UP-Platinen befestigen wollen, müssen Sie deren Seitene mit der Wand verschrauben. Die UP-Platine ist hierfür mit Schraublöchem ausgestattet.

Verwenden Sie bei stark unebenen Wände oder bei einer Kombination mit anderen mit Brückenstücken ausgestatteten Unterputzgeräten von Niko eine Einfach-UP-Platine mit Metalbrücken. Sie können die Brückenstücke zusammenklichen.

Technische Daten

• Werkstoff von UP-Platine: Epoxidharz
  Materialstärke: 1 mm
• Ein 2-fach-Steckverbinder
  Abmessungen der Anschlusseinheit: 51 × 43 × 22 ~mm (H x B x T)

5.2. Generische Tastschalter

Beschreibung

Tastschalter sind in ein-, zwei-, vier und sechsfacher Ausführung sowie mit bzw. ohne Anzeige-LED erhältlich. Sie sind somit mit einem oder mehreren Bedientastern ausgestattet, mit denen die Bewohner die Funktionen von Niko Home Control ansteuern.

Übersicht

1xx-51001 1xx-51002 1xx-51004 1xx-51006

1xx-52001 1xx-52002 1xx-52004 1xx-52006

Funktionsweise

Mit jedem Bedientaster kann eine Leuche bzw. ein Beleuchtungskreis geschaltet, gedimmt oder eine bestimmte Raumatsphäre aufgerufen werden. Bei einer Raumatsphäre handelt es sich um eine Kombination von programmierten Ausgangseinstellungen.

Ein mit einer Anzeige-LED ausgestatteter Bedientaster gibt den Status der einzelnen Ausgänge an. Sie können die LEDs über die Programmiersoftware so programmieren, das die Anzeige-LED entweder bei aktiviertem bzw. bei deaktiviertem Ausgang leuchtet.

Installation

Das Bedienelement besteht aus einem Tastschalter und einem bzw. mehreren Drucktasten. Als Abdeckung konnen Sie auf eine Blende der Produktreihen Niko Pure, Niko Intense oder Niko Original zusückgreifen.

A. Einfach-Unterputzdose (Produkt nicht von Niko)
B. Einfach-UP-Platine
C. Tastschalter
D. Blende

Installationsplan fur Einfach-UP-Platine

Befestigen Sie den Tastschalter durch einfaches Aufklicken auf die Niko Home Control-UP-Platine und schon ist der Tastschalter befestigt. Die Funktionen der Bedientaster weisen Sie beim Programmieren der Installationsanlage während der Adressierungsfphase den jeweiligen eindeutigen Adressen der einzelnen Bedientaster zu. Diese Daten werden im Controller abgespeichert.

Technische Daten

Ruhespannung: 26 Vdc (SELV, Sicherheitskleinspannung)
- Umgebungstemperatur: 0 - 50 °C

5.3. Spezifische Tastschalter

5.3.1. Dimmtaster

Beschreibung

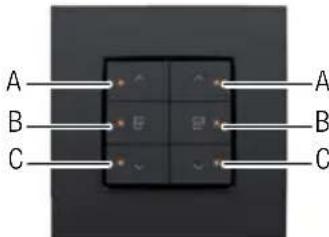

Dimmtaster gibt es in einfacher- (mit 3 Bedientastern) oder 2-facher Ausführung (mit 6 Bedientaster) sowie mit bzw. ohne Anzeige-LEDs. Der Bewohner kann mit diesen Dimmtastern über die Niko Home Control-Installation eine bzw. zwei Leuchten oderGXe Leuchtengruppen dimmen.

Übersicht

Funktionsweise

Die spezifischen Bedientaster des Tastschalters sind in drei Gruppen aufgeleit.Eine Gruppe umfasst die Taster: "A", "B" und "C".

Ein mit einer Anzeige-LED ausgestatteter Bedientaster gibt den Status der einzelnen Ausgänge an. Sie können die Anzeige-LEDs so programmieren, dass sie entweder bei aktiviertem oder bei deaktiviertem Ausgang aufleuchten. Sie bestimmten dies über die Programmiersoftware.

Folgende Tabelle enthalt eine Auflistung der Bedientasterfunktionen.

Vorheriger Status Aktion Status nach Aktion
Das Licht ist aus	"A" kurz betätigten (< 0,4 s)
	Ohne gespeichertem Dimmwert Abgabe einer Lichtleistung von 100%.Mit gespeichertem Dimmwert Abgabe der vorherigen Lichtleistung.Hierbei handelt es sich um die vor Abschalten des Dimmers eingestellte Lichtleistung.Die optionale Dimmwertspeicherung wird während der Anlagenprogrammierung festgelegt.
Das Licht ist aus	"B" kurz betätigten (< 0,4 s)
Das Licht ist aus	"C" kurz betätigten (< 0,4 s)
Das Licht ist aus	"A" Lange betätigten (≥ 0,4 s)
Das Licht ist aus "B" Lange betätigten (zwischen 0,4 s und < 3 s)	Vorzugseinstellung (standardmäßig 50%)
Das Licht ist aus	"B" Lange betätigten(> 3 s)
Das Licht ist aus	"C" Lange betätigten(≥ 0,4 s)
Das Licht ist eingeschaltet	"A" kurz betätigten (< 0,4 s)
Das Licht ist eingeschaltet	"B" kurz betätigten (< 0,4 s)
Das Licht ist eingeschaltet	"C" kurz betätigten (< 0,4 s)
Das Licht ist eingeschaltet	"A" Lange betätigten (≥ 0,4 s)
Das Licht ist eingeschaltet	"B" Lange betätigten (< 3 s)
Das Licht ist eingeschaltet	"B" Lange betätigten (> 3 s)
Das Licht ist eingeschaltet	"A" Lange betätigten (≥ 0,4 s)
Das Licht ist eingeschaltet	"C" Lange betätigten (≥ 0,4 s)
Das Licht ist eingeschaltet	"A" Lange betätigten (≥ 0,4 s)
Das Licht ist eingeschaltet	"B" Lange betätigten (< 3 s)
Das Licht ist eingeschaltet	"B" Lange betätigten (> 3 s)
Das Licht ist eingeschaltet	"A" Lange betätigten (≥ 2,4 s)

Installation

Siehe Abschnitt Installation auf Seite 24.

Technische Daten

Ruhespannung: 26 Vdc (SELV, Sicherheitskleinspannung)
- Umgebungstemperatur: 0 - 50 °C

5.3.2. Tastschalter für Belüftungsansteuierung

Beschreibung

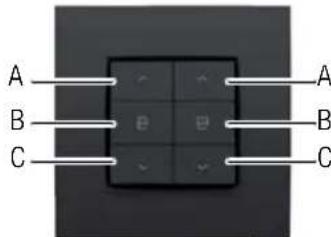

Der Bewohner kann mit thisem Tastschalter fur Belüftungsansteuerung uber die Niko Home Control-Installation die Zentralluftung (Typ C bzw. D) ansteuern.

Ubersicht

1xx-52054

Funktionsweise

Der Tastschalter ist mit vier Bedientastern ausgestattet: Über drei dieser Bedientaster wahren Sie die drei Leistungsstufen Niedrig, Mittel und Hoch. Mit Bedientaster vier wahren Sie die Boostfungtion an. Hierbei wird die Zentralluftung über eine vorher eingestellte Zeit mit der hochsten Leistungsstufe betrieben. Danach kehrt die Anlage wieder in die vorherige Leistungsstufe darüber.

Installation

Siehe Abschnitt Installation auf Seite 24.

Technische Daten

Ruhespannung: 26 Vdc (SELV, Sicherheitskleinspannung)
- Umgebungstemperatur: 0 - 50^

5.3.3. Tastschalter für Motoransteuerung

Beschreibung

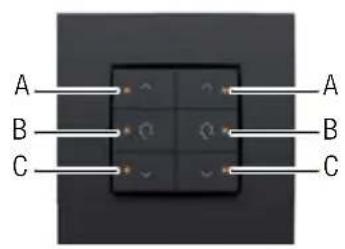

Tastschalter für eine Motoransteuerung sind in 1-facher (mit 3 Bedientastern) oder 2-facher Ausführung (mit 6 Bedientastern) erhältlich. Der Bewohner bedient hierüber die Motoren von einer bzw. zwei in einer Niko Home Control-Installationsanlage integrierten Gruppe von Rolläden, Markisen oder Jalousien.

Übersicht

1xx-51033

1xx-51036

1xx-52033 1xx-52036

Funktionsweise

Die spezifischen Bedientaster des Tastschalters sind in drei Gruppen aufgeteilt. Jede Gruppe umfasst die Taster A, B und C..

Ein mit einer Anzeige-LED ausgestatteter Bedientaster gibt den Status der einzelnen Ausgänge an. Sie können die Anzeige-LEDs so programmieren, dass sie entweder bei aktiviertem oder bei deaktiviertem Ausgang aufleuchten. Sie bestimmten dies über die Programmiersoftware.

Folgende Tabelle enthalt eine Auflistung der Bedientasterfunktionen.

Vorheriger Status Aktion Status nach Aktion
Keine Motorbewegung	"A" kurz betätigten (< 0,4 s)	Vollständig geöffnet / hochfahren
Keine Motorbewegung	"B" kurz betätigten (< 0,4 s)	Vorzugseinstellung (standardmäßig 50 %)
Keine Motorbewegung	"C" kurz betätigten (< 0,4 s)	Vollständig geschlossen / nach unten
Keine Motorbewegung	"A" lange betätigten (≥ 0,4 s)	Öffnet / Fährt hoch, solange Taster betätig wird.
Keine Motorbewegung	"B" Lange betätigten (> 3 s)	Die aktuelle Stellung wird als Vorzugseinstellung eingestellt.
Keine Motorbewegung	"C" Lange betätigten (≥ 0,4 s)	Öffnet / Fährt hoch, solange Taster betätig wird.
Motor in Aktion	"A" kurz betätigten (< 0,4 s)	Motor stoppt
Motor in Aktion	"B" kurz betätigten (< 0,4 s)	Motor stoppt
Motor in Aktion	"C" kurz betätigten (< 0,4 s)	Motor stoppt
Motor in Aktion "A" Lange betätigten (≥ 0,4 s) Motor stoppt
Motor in Aktion "B" Lange betätigten (≥ 0,4 s) Motor stoppt
Motor in Aktion	"C" Lange betätigten (≥ 0,4 s)	Motor stoppt

Installation

Siehe Abschnitt Installation auf Seite 24.

Technische Daten

Ruhespannung: 26 Vdc (SELV, Sicherheitskleinspannung)
- Umgebungstemperatur: 0 - 50 °C
