NÁVOD NA OBSLUHU DH 24PH HITACHI

Funkce rotace a príklepu IT

Pouze funkce príklepu

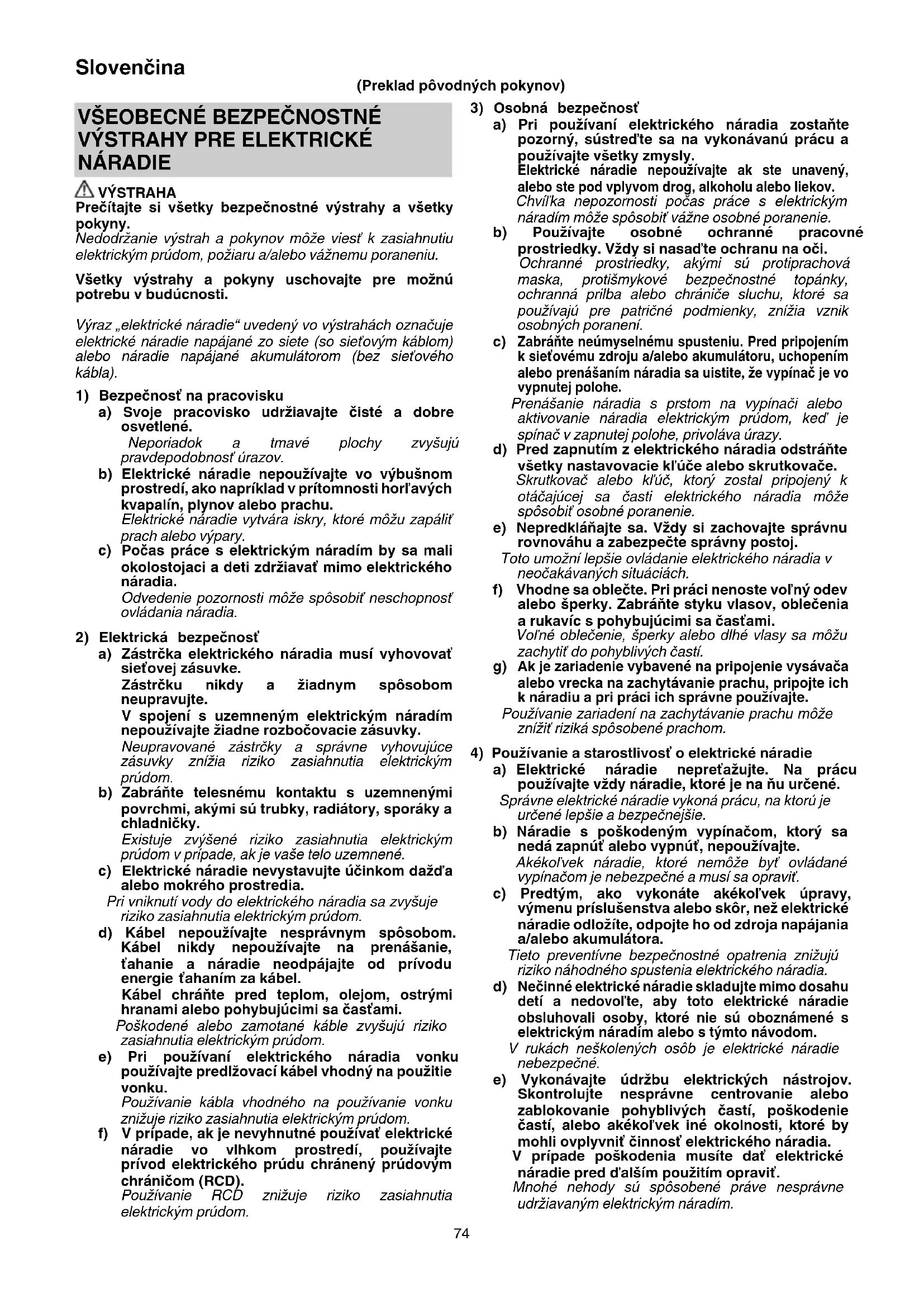

Prečítajte si všetky bezpečnostné výstrahy a všetky pokyny.

Nedodržanie výstrah a pokynov môže viest' k zasiahnutiu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu.

Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti.

Výraz „elektrické náradie“ uvedený vo výstrahách označuje elektrické náradie napájané zo siete (so sieťovým káblom) alebo náradie napájané akumulátorom (bez sieťového kábla).

a) Svoje pracovisko udržiavajte čisté a dobre osvetlené.
Neporiadok a tmavé plochy zvyšujú pravdepodobnosť úrazov.
b) Elektrické náradie nepoužívajte vo výbušnom prostredí, ako napríklad v prítomnosti horl'avých kvapalín, plynov alebo prachu.
Elektrické náradie vytvára iskry, ktoré môžu zapálit' prach alebo výpary.
c) Počas práce s elektrickým náradím by sa mali okolostojaci a deti zdržiavať mimo elektrického náradia.
Odvedenie pozornosti môže spôsobit' neschopnost' ovládania náradia.

a) Zástrčka elektrického náradia musí vyhovovať sietovej zásuvke.
Zástrčku nikdy a žiadnym spôsobom neupravujte.
V spojení s uzemneným elektrickým náradím nepoužívajte žiadne rozbočovacie zásuvky.
Neupravované zástrčky a správne vyhovujúce zásuvky znížia riziko zasiahnutia elektrickým prúdom.

b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, akými sú trubky, radiátory, sporáky a chladničky.

Existuje zvýšené riziko zasiahnutia elektrickým prúdom v prípade, ak je vaše telo uzemnené.

c) Elektrické náradie nevystavujte účinkom dažďa alebo mokrého prostredia.

Pri vniknutí vody do elektrického náradia sa zvyšuje riziko zasiahnutia elektrickým prúdom.

d) Kábel nepoužívajte nesprávnym spôsobom. Kábel nikdy nepoužívajte na prenášanie, t'ahanie a náradie neodpájajte od prívodu energie t'ahaním za kábel.

Kábel chráňte pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa časťami.

Poškodené alebo zamotané káble zvyšujú riziko zasiahnutia elektrickým prúdom.

e) Pri používaní elektrického náradia vonku používajte predlžovací kábel vhodný na použitie vonku.

Používanie kábla vhodného na používanie vonku znižuje riziko zasiahnutia elektrickým prúdom.

f) V prípade, ak je nevyhnutné používať elektrické náradie vo vlhkom prostredí, používajte prívod elektrického prúdu chránený prúdovým chráničom (RCD).

Používanie RCD znižuje riziko zasiahnutia elektrickým prúdom.

a) Pri používaní elektrického náradia zostante pozorný, sústred'te sa na vykonávanú prácu a používajte všetky zmysly.
Elektrické náradie nepoužívajte ak ste unavený, alebo ste pod vplyvom drog, alkoholu alebo liekov. Chvíl'ka nepozornosti počas práce s elektrickým náradím môže spôsobit' vážne osobné poranenie.

b) Používajte osobné ochranné pracovné prostriedky. Vždy si nasad'te ochranu na oči.

Ochranné prostriedky, akými sú protiprachová maska, protišmykové bezpečnostné topánky, ochranná prilba alebo chrániče sluchu, ktoré sa používajú pre patričné podmienky, znížia vznik osobných poranení.

c) Zabráňte neúmyselnému spusteniu. Pred pripojením k sieťovému zdroju a/alebo akumulátoru, uchopením alebo prenášaním náradia sa uistite, že vypínač je vo vypnutej polohe.

Prenášanie náradia s prstom na vypínači alebo aktivovanie náradia elektrickým prúdom, ked' je spínač v zapnutej polohe, privoláva úrazy.

d) Pred zapnutím z elektrického náradia odstráňte všetky nastavovacie klúče alebo skrutkovače.

Skrutkovač alebo klůč, ktorý zostal pripojený k otáčajúcej sa časti elektrického náradia môže spôsobit osobné poranenie.

e) Nepredkláňajte sa. Vždy si zachovajte správnu rovnováhu a zabezpečte správny postoj.

Toto umožní lepšie ovládanie elektrického náradia v neočakávaných situáciách.

f) Vhodne sa oblečte. Pri práci nenoste vol'ný odev alebo šperky. Zabráňte styku vlasov, oblečenia a rukavíc s pohybujúcimi sa časťami.

Vol'né oblečenie, šperky alebo dlhé vlasy sa môžu zachytit do pohyblivých častí.

g) Ak je zariadenie vybavené na pripojenie vysávača alebo vrecka na zachytávanie prachu, pripojte ich k náradiu a pri práci ich správne používajte.

Používanie zariadení na zachytávanie prachu môže znížit riziká spôsobené prachom.

4) Používanie a starostlivost' o elektrické náradie

a) Elektrické náradie nepreťažujte. Na prácu používajte vždy náradie, ktoré je na ňu určené.
Správne elektrické náradie vykoná prácu, na ktorú je určené lepšie a bezpečnejšie.

b) Náradie s poškodeným vypínačom, ktorý sa nedá zapnút alebo vypnút, nepoužívajte.

Akékoľvek náradie, ktoré nemôže byť ovládané vypínačom je nebezpečné a musí sa opraviť.

c) Predtým, ako vykonáte akékol'vek úpravy, výmenu príslušenstva alebo skôr, než elektrické náradie odložíte, odpojte ho od zdroja napájania a/alebo akumulátora.

Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia.

d) Nečinné elektrické náradie skladujte mimo dosahu detí a nedovol'te, aby toto elektrické náradie obsluhovali osoby, ktoré nie sú oboznámené s elektrickým náradím alebo s týmto návodom.

e) Vykonávajte údržbu elektrických nástrojov. Skontrolujte nesprávne centrovanie alebo zablokovanie pohyblivých častí, poškodenie častí, alebo akékol'vek iné okolnosti, ktoré by mohli ovplyvnit' činnosť elektrického náradia.

V prípade poškodenia musíte dat' elektrické náradie pred d'alším použitím opravit'.

Mnohé nehody sú spôsobené práve nesprávne udržiavaným elektrickým náradím.

f) Rezný nástroj udržiavajte ostrý a čistý.

Správne udržiavaný rezný nástroj s ostrými hrotmi je menej náchylný na zablokovanie a je l'ahšie ovládateľný.

g) Elektrické náradie, príslušenstvo, brity náradia atd'. používajte v súlade s týmito pokynmi a berte do úvahy pracovné podmienky a charakter vykonávanej práce.

Používanie elektrického náradia na iné, než určené činnosti môže viest' k vzniku nebezpečných situácií.

5) Servis

a) Servis na svojom elektrickom náradí nechajte vykonávať len kvalifikovaným personálom a pri použití jedine originálnych náhradných dielov.

Zabráňte prístupu detí a nezainteresovaných osôb.

Ked' náradie nepoužívate, mali by ste ho uložit' mimo dosahu detí a nezainteresovaných osôb.

BEZPEČNOSTNÉ UPOZORNENIA K PRÍKLEPOVEJ VŘTAČKE

1. Nasad'te si chrániče sluchu

Prílišné vystavenie hluku môže spôsobit' stratu sluchu.

1. Používajte pomocnú rukovat' (rukoväte), ak sú dodané s nástrojom.

Strata ovládania môže spôsobit' poranenie osób.

1. Elektrický nástroj držte za izolované povrchy na uchopenie, ak vykonávate činnosti, kedy sa môže dostať rezné príslušenstvo do kontaktu so skrytou kabelážou alebo vlastným káblom.

Pri kontakte rezného príslušenstva s „nabitým“ vodičom, môže „nabit“ odkryté kovové časti elektrického nástroja a spôsobit úraz obsluhy elektrickým prúdom.

ĎALŠIE BEZPEČNOSTNÉ UPOZORNENIA

1. Skontrolujte, či použitý zdroj napájania vyhovuje požiadavkám na napájanie, ktoré sú uvedené na typovom štítku výrobku.

2. Škontrolujte, či je vypínač v polohe OFF (VYP.).

Ak pripojíte zástrčku do zásuvky, keď je vypínač v polohe ON (ZAP.), elektrické náradie začne okamžite fungovať, čo môže viest k vážnym nehodám.

1. Ak je pracovná oblasť mimo zdroja napájania, použite predlžovací kábel s dostatočnou hrubosťou a menovitým výkonom. Predlžovací kábel by ste mali udržiavať čo najkratší.

2. Počas alebo bezprostredne po činnosti sa nedotýkajte hrotu. Hrot sa počas prevádzky veľmi zohreje, čo môže spôsobit vážne popáleniny.

3. Pred začatím drvenia, štiepania alebo vřtania do steny, podlahy alebo stropu poriadne skontrolujte, že sa vo vnútri nenachádzajú elektrické káble alebo vodiče.

4. Hlavnú rukovát a bočnú rukovát elektrického náradia držte vždy pevne. V opačnom prípade môže viest reakcia k nepresnej a dokonca nebezpečnej prevádzke.

5. Nasad'te si masku proti prachu

Nevdychujte škodlivý prach, ktorý sa vytvára počas vřtacích alebo sekacích prác. Prach môže ohroziť vaše zdravie a zdravie okolostojacich osôb.

1. Montáž vrtáka

○ Ak používate náradie ako dlátové vrtáky, vrtáky atd., uistite sa, že používate originálne diely zhotovené našou spoločnosťou.

1. Aby ste predišli nehodám, uistite sa, že pri nasadzovaní a odstraňovaní vrtákov a iných dielov je spínač vypnutý a zástrčka je odpojená od zásuvky. Hlavný spínač by sa mal vypínať aj počas prestávky a po ukončení práce.

2. Rotácia + príklep

Len model DH28PMY: Používanie držiaka vrtákov (štandardné príslušenstvo)

Ak sa vrták dotkne tyče ocelovej konštrukcie, okamžite sa zastaví a vrtacie kladivo sa začne otáčat. Preto pevne uchopte bočnú rukovat.

1. Len rotácia

Na vrtanie do dreva alebo kovu pomocou skl'učovadla a adaptéra na skl'učovadlo (doplnkové príslušenstvo).

Len model DH28PMY: Používanie držiaka skl'učovadla (štandardné príslušenstvo)

○ Použitím nadmernej sily sa práca síce urýchli, ale poškodzuje sa hrot vrtáka a navyše sa znižuje životnosť vítačky.

○ Pri vytahovaní vrtačky z vrtaného otvoru sa vrtáky môžu odlomit. Pri vytahovaní je dôležité použit' rázny pohyb.

○ Nevítajte kotviace otvory alebo otvory do betónu so zariadením nastaveným len na rotačnú funkciu.

○ Nepoužívajte príklepovú vřtačku nastavenú na rotačnú a sekaciu funkciu, ak je použité skl'učovadlo a adaptér skl'učovadla. Mohlo by to výrazne skrátiť životnosť každej súčiastky zariadenia.

1. Len s príklepom

Len model DH28PMY: Používanie držiaka vrtákov (štandardné príslušenstvo)

SYMBOLY

VÝSTRAHA

Nižšie sú zobrazené symboly, ktoré sa v prípade strojného zariadenia používajú. Pred použitím náradia sa oboznámte s významom týchto symbolov.

	DH24PG/ DH24PH/ DH26PB/ DH26PC/DH28PBY/ DH28PCY/ DH28PMY:Vrtacie kladivo
	Aby sa znížilo riziko zranenia, musí si užívatel'prečitať návod na obsluhu.
	Iba pre krajiny EÚElektrické náradie nelikvidujte spolu s domácim odpadom!Aby ste dodržali ustanovenia európskejsmernice 2002/96/ES o odpadovýchelektrických a elektronických zariadeniach a jejimplementáciu v zmysle národnej legislatívy,je potrebné elektrické náradie po uplynutíjeho doby životnosti separovať a doručit' naenvironmentálne prijatel'né miesto recyklovania.
V	Menovité napätie
P	Príkon
n_0	Vol'nobežné otáčky
Bpm	Nárazy pri plnom zaťažení
max	Max. priemer vřtaného otvoru
	Hmotnosť(v súlade s postupom EPTA 01/2003)
[X7ZS]	Betón

Slovenčina

	Ocel'
	Drevo
	Len funkcia príklepu
	Len funkcia rotácie
	Funkcia rotácie a príklepu
	Zapnutie
	Vypnutie
	Odpojte sieťovú zástrčku z elektrickej zásuvky
	Náradie triedy II

ŠTANDARDNÉ PRÍSLUŠENSTVO

Okrem hlavnej jednotky (1) obsahuje balenie príslušenstvo, ktoré je uvedené nižšie.

O Plastový obal 1
○ Bočná rukováť 1
○ Hibkomer 1
○ Držiak skl'učovadla (len DH28PMY) ...... 1

Štandardné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia.

POUŽITIE

Funkcia rotácie a príklepu IT

○ V řtanie kotviacich otvorov

○ V řtanie otvorov do betónu

○ Vítanie otvorov do obkladových krytín

Len funkcia rotácie

○ V řtanie do ocele alebo dreva (s doplnkovým príslušenstvom)

○ Uťahovanie strojových skrutiek a skrutiek do dreva (s doplnkovým príslušenstvom)

Len funkcia príklepu

○ Sekanie do betónu s nízkym výkonom, híbenie zárezov a brúsenie.

TECHNICKÉ PARAMETRE

Technické parametre tohto stroja sú uvedené v tabul'ke na strane 90.

POZNÁMKA

Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia.

MONTÁŽ A OBSLUHA

Činnosť Obrázok Strana
Systém upínania vrtacieho náradia SDS-plus	1	91
Systém odopínania vrtacieho náradia SDS-plus	2	91
Výber smeru rotácie 3		91
Výber prevádzkového režimu 4		91
Nastavenie híbky vrtania 5		91
Zmena polohy sekáča6		91
Vloženie rýchloupínacieho skl'učovadla (DH28PMY)	7	92
Odstránenie rýchloupínacieho skl'učovadla (DH28PMY)* ^1	8	92
Upínanie valcových nástavcov (DH28PMY)	9	92
Zapínanie, vypínanie a nastavenie rýchlosti	10	92
Uzamknutie spínača zapnutia / vypnutia	11	92
Uvol'nenie spínača zapnutia / vypnutia	12	92
Výber príslušenstva* ^2	-	93, 94

*1 Ak je tažké vytiahnuť upínaciu hlavicu na vrták alebo držiak vrtáku, vyrovnajte meniacu páčku so značkou a otočte poistnú svorku.
*2 Za účelom podrobných informácií týkajúcich sa každej sady náradia sa obrátte na autorizované servisné stredisko spoločnosti HiKOKI.

MAZANIE

Pre túto vrtačku je vhodné mazivo s nízkou viskozitou, ktoré vydrží dlhú dobu bez výmeny. Pre udržanie životnosti zariadenia vymeňte mazivo vždy pri výmene uhlíkovej kefy. Ďalšie používanie starého maziva v zariadení môže spôsobit zavarenie a skrátenie životnosti zariadenia.

UPOZORNENIE

Táto vrtačka vyžaduje špeciálne mazivo. Použitie iného maziva by mohlo poškodit jej funkčnosť. Na výmenu maziva môžete využit aj služby našich servisných stredísk.

ÚDRŽBA A KONTROLA

1. Kontrola vrtákov

Používanie tupého náradia môže spôsobit' poruchu motora a postupné zhoršovanie výkonu vrtačky, preto je potrebné opotrebované vrtáky bezodkladne vymeniť alebo prebrúsiť.

Všetky montážne skrutky pravidelne kontrolujte a uistite sa, že sú riadne dotiahnuté. Ak je ktorákol'vek skrutka uvoľnená, okamžite ju dotiahnite. Nedodržanie tohto pokynu môže viest k vážnemu nebezpečenstvu.

1. Údržba motora

Vinutie motora je jasným „srdcom“ elektrického nástroja. Vykonávajte dôkladnú kontrolu vinutia, či nie je poškodené a/alebo zvlhnuté od oleja alebo vody.

Pre neustálu bezpečnosť a ochranu pred úrazom elektrickým prúdom môže kontrolu a výmenu tohto nástroja vykonávať LEN autorizované servisné stredisko spoločnosti HiKOKI.

5. Výmena napájacieho kábla

Ak je potrebné vymeniť napájací kábel, musí to urobiť výrobca alebo jeho zástupca, aby sa predišlo bezpečnostnému riziku.

UPOZORNENIE

Pri prevádzke a údržbe elektrického náradia musia byt dodržané bezpečnostné predpisy a normy daného štátu.

ZÁRUKA

Garantujeme, že elektrické náradie značky HiKOKI vyhovuje zákonným/národným nariadeniam. Táto záruka sa nevztahuje na poruchy alebo poškodenia, ktoré sú spôsobené nesprávnym používaním, zlým zaobchádzaním alebo štandardným opotrebovaním a odrením. V prípade reklamácie doručte elektrické náradie v nerozobratom stave spolu so ZÁRUČNÝM LISTOM, ktorý nájdete na konci tohto návodu na obsluhu, do autorizovaného servisného strediska spoločnosti HiKOKI.

Informácie ohľadne vzduchom prenášaného hluku a vibrácií

Namerané hodnoty boli stanovené podl'a normy EN60745 a deklarované podl'a ISO 4871.

Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa EN60745.

Príklepové vrtanie do betónu:

Hodnota vibračných emisií a_h , HD =

Ekvivalentné hodnoty pre sekanie:

Hodnota vibračných emisií a_h , CHeq =

Deklarovaná hodnota vibrácií bola nameraná v súlade so štandardnou skúšobnou metódou a môže sa použit na porovnávanie jedného náradia s druhým.

Môže sa taktiež použit na predbežné posúdenie expozície.

VÝSTRAHA

○ Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej celkovej hodnoty, a to na základe spôsobu, akým sa náradie používa.

○ Vyznačte bezpečnostné opatrenia s ciel'om chránit obsluhu, ktoré sa zakladajú na odhade expozície v rámci skutočných podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby vypnutia náradia a doby vol'nobehu náradia, ktoré sú doplnkom doby spustenia náradia).

POZNÁMKA

Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia.
