РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ DH 24PH HITACHI

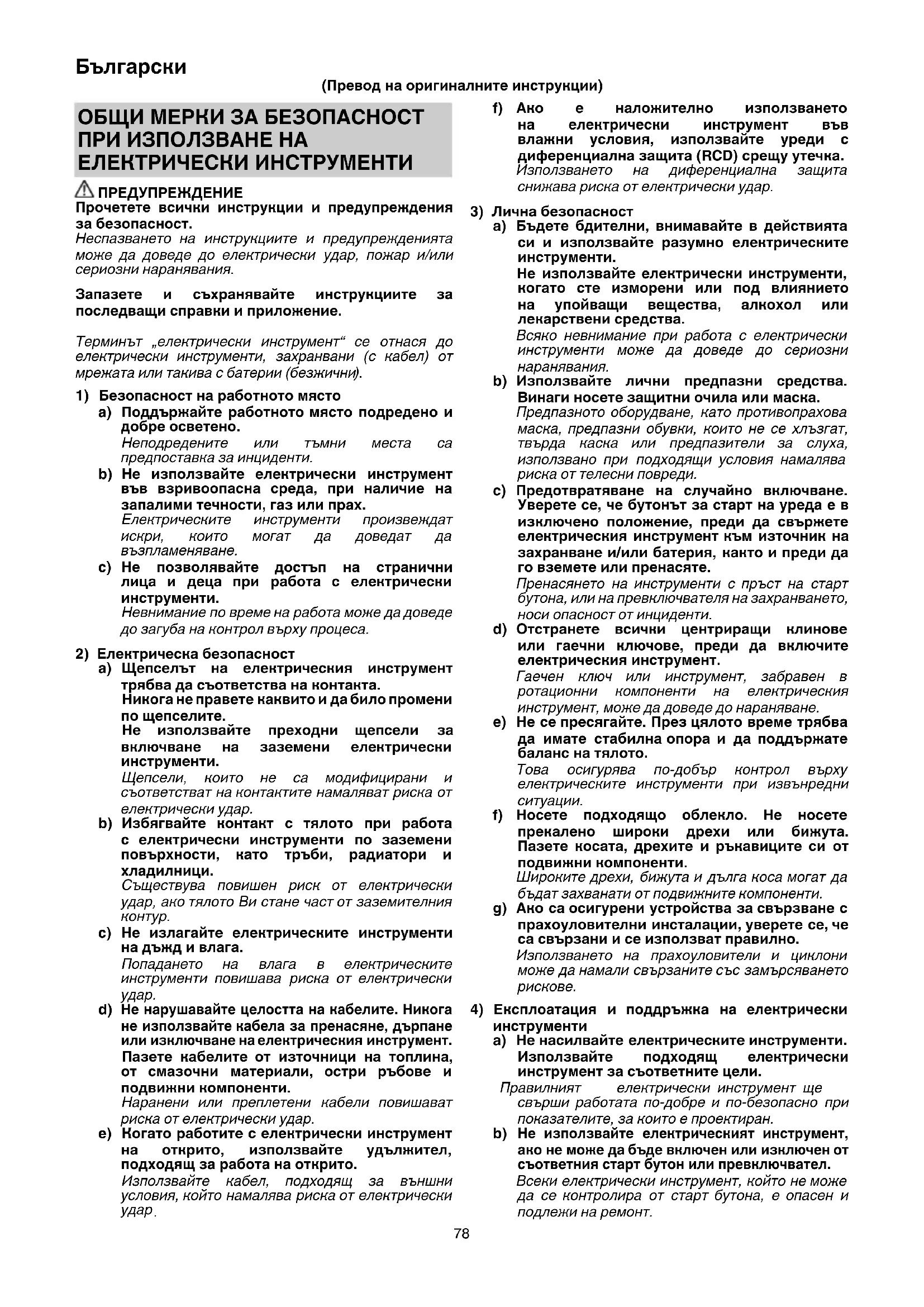

f) Ако е наложително използването на електрически инструмент във влажни условия, използвайте уреди с диференциална защита (RCD) срещу утечка. Използването на диференциална защита снижава риска от електрически удар.

3) Лична безопасност

a) Бъдете бдителни, внимавайте в действията си и използвайте разумно електрическите инструменти. Не използвайте електрически инструменти, когато сте изморени или под влиянието на упойващи вещества, алкохол или лекарствени средства. Всяко невнимание при работа с електрически инструменти може да доведе до сериозни наранявания. b) Използвайте лични предпазни средства. Винаги носете защитни очила или маска. Предпазното оборудване, като противопрахова маска, предпазни обувки, които не се хлъзгат, твърда каска или предпазители за слуха, използвано при подходящи условия намалява риска от телесни повреди. c) Предотвратяване на случайно включване. Уверете се, че бутонът за старт на уреда е в изключено положение, преди да свържете електрическия инструмент към източник на захранване и/или батерия, както и преди да го вземете или пренасяте. Пренасянето на инструменти с пръст на

бутона, или на превключвателя на захранването, носи опасност от инциденти. d) Отстранете всички центриращи клинове или гаечни ключове, преди да включите електрическия инструмент. Гаечен ключ или инструмент, забравен в ротационни компоненти на електрическия инструмент, може да доведе до нараняване. e) Не се пресягайте. През цялото време трябва да имате стабилна опора и да поддържате баланс на тялото. Това осигурява по-добър контрол върху електрическите инструменти при извънредни

f) Носете подходящо облекло. Не носете прекалено широки дрехи или бижута. Пазете косата, дрехите и ръкавиците си от подвижни компоненти. Широките дрехи, бижута и дълга коса могат да бъдат захванати от подвижните компоненти. g) Ако са осигурени устройства за свързване с прахоуловителни инсталации, уверете се, че са свързани и се използват правилно. Използването на прахоуловители и циклони може да намали свързаните със замърсяването

4) Експлоатация и поддръжка на електрически

инструменти a) Не насилвайте електрическите инструменти. Използвайте подходящ електрически инструмент за съответните цели.

електрически инструмент ще свърши работата по-добре и по-безопасно при показателите, за които е проектиран.

Не използвайте електрическият инструмент, ако не може да бъде включен или изключен от съответния старт бутон или превключвател. Всеки електрически инструмент, който не може да се контролира от старт бутона, е опасен и подлежи на ремонт. ОБЩИ МЕРКИ ЗА БЕЗОПАСНОСТ ПРИ ИЗПОЛЗВАНЕ НА ЕЛЕКТРИЧЕСКИ ИНСТРУМЕНТИ ПРЕДУПРЕЖДЕНИЕ Прочетете всички инструкции и предупреждения за безопасност. Неспазването на инструкциите и предупрежденията може да доведе до електрически удар, пожар и/или сериозни наранявания. Запазете и съхранявайте инструкциите за последващи справки и приложение. Терминът „електрически инструмент“ се отнася до електрически инструменти, захранвани (с кабел) от мрежата или такива с батерии (безжични

1) Безопасност на работното място

a) Поддържайте работното място подредено и добре осветено. Неподредените или тъмни места са предпоставка за инциденти. b) Не използвайте електрически инструмент във взривоопасна среда, при наличие на запалими течности, газ или прах. Електрическите инструменти произвеждат искри, които могат да доведат да възпламеняване. c) Не позволявайте достъп на

лица и деца при работа с електрически инструменти. Невнимание по време на работа може да доведе до загуба на контрол върху процеса.

2) Електрическа безопасност

a) Щепселът на електрическия инструмент трябва да съответства на контакта. Никога не правете каквито и да било промени по щепселите. Не използвайте преходни щепсели

включване на заземени електрически инструменти. Щепсели, които не са модифицирани и съответстват на контактите намаляват риска от електрически удар. b) Избягвайте контакт с тялото при работа с електрически инструменти по заземени повърхности, като тръби, радиатори и хладилници. Съществува повишен риск от електрически удар, ако тялото Ви стане част от заземителния

c) Не излагайте електрическите инструменти на дъжд и влага. Попадането на влага в електрическите инструменти повишава риска от електрически

Не нарушавайте целостта на кабелите. Никога не използвайте кабела за пренасяне, дърпане или изключване на електрическия инструмент. Пазете кабелите от източници на топлина, от смазочни материали, остри ръбове и подвижни компоненти. Наранени или преплетени кабели повишават риска от електрически удар. e) Когато работите с електрически инструмент на открито, използвайте удължител, подходящ за работа на открито. Използвайте кабел, подходящ за външни условия, който намалява риска от електрически

c) Изключете щепсела на инструмента от източника на захранване и/или от батерията, преди да извършвате настройки, при смяна на приставки или при съхранение. Такива превантивни мерки за безопасност намаляват риска от случайно включване на електрическия инструмент. d) Съхранявайте неизползваните електрически инструменти далеч от достъп на деца и не позволявайте на лица, незапознати с начина на работа с инструментите, и с тези инструкции, да работят с тях. Електрическите инструменти представляват опасност в ръцете на неопитни лица. e) Поддържайте електрическите инструменти. Проверявайте центровката и закрепването на подвижните части, проверявайте за повредени части, които могат да се отразят на работата на електрическите инструменти. Ако установите повреди, отстранете ги преди да използвате електрическите инструменти. Много злополуки се дължат на лоша поддръжка на електрическите инструменти. f) Поддържайте режещите инструменти наточени и чисти. Правилно поддържаните режещи инструменти, с наточени режещи елементи, се управляват и контролират по-лесно. g) Използвайте електрически инструменти, приставки и аксесоари, и т.н ., съгласно тези инструкции, като вземете предвид работните условия и вида работи, които ще се извършват. Използването на електрическите инструменти за задачи, различни от тези, за които са предвидени, може да доведе до опасни

a) Обслужването на електрическите инструменти трябва да се извършва само от квалифицирани сервизни работници, при използване на оригинални резервни части. Това ще гарантира безопасността при работа с електрическите инструменти.

Не допускайте в зоната на работа деца и възрастни

Когато не използвате електрическите инструменти, съхранявайте ги далеч от достъп на деца и възрастни хора. ИНСТРУКЦИИ ЗА БЕЗОПАСНОСТ ЗА ПЕРФОРАТОР

Излагането на въздействието на шум може да доведе до загуба на слуха.

2. Използвайте допълнителната ръкохватка(и),

ако са предоставени с уреда. Загуба на контрол върху уреда може да доведе до нараняване.

3. Електрическият инструмент трябва да се държи

за изолираните захватни повърхности, когато работите с него в случай че режещата приставка влезе в контакт със скрито окаблеяване или собствения си захранващ кабел. Режещият аксесоар, съдържащ „зареден“ кабел, може да направи откритите метални части на електрическия инструмент „заредени“ и да причини електрически удар на използващия. ДОПЪЛНИТЕЛНИ ПРЕДУПРЕЖДЕНИЯ ЗА БЕЗОПАСНОСТ

1. Уверете се, че източникът на напрежение, който

ще използвате, отговаря на изискванията по спецификация, посочени върху инвентарната

2. Уверете се, че превключвателят на захранването е в

положение OFF. Ако бъде включен щепсела към контакта, уредът ще започне да работи веднага, при бутон в позиция ВКЛ., което може да доведе до сериозни инциденти.

3. Когато работната площадка е далеч от източник на

захранване, използвайте удължител с достатъчна дебелина и номинална мощност. Удължителният кабел трябва да бъде възможно най-къс.

4. Не докосвайте приставката по време или

непосредствено след работа. Приставката се нагорещява по време на работа и може да причини сериозни изгаряния.

Преди да започнете дейности по разбиване, разтрошаване или пробиване в стена, под или таван, уверете се, че в съответните зони не минават електрически проводници или скрити кабелни

6. Винаги дръжте здраво дръжката на корпуса

и страничната ръкохватка на електрическия инструмент. В противен случай противодействието може да доведе до неправилна опасна

Не вдишвайте вредния прах, който се образува при пробиване или къртене. Прахът може да застраши вашето здраве, както и на околните.

8. Поставяне на свредлото

○ За да предотвратите инциденти, изключвайте прекъсвача и щепсела от контакта. ○ Когато използвате инструменти като шила, свредла и други, уверете се , че използвате оригинални части, проектирани от нашата фирма. ○ Почистете опашката на свредлото. ○ Подръпнете свредлото, за да проверите захващането.

9. За да предотвратите инциденти, когато поставяте

или махате свредла или други части, се уверете, че сте изключили прекъсвача и щепсела от контакта. Прекъсвачът на захранването трябва също да бъде изключен при почивка и след приключване на

Само за DH28PMY: Използване на държач за свредла (стандартни аксесоари) Когато свредлото се допре до строителен стоманен лост, то ще спре веднага, а перфораторът ще реагира с ротация. Затова затегнете плътно страничната ръкохватка.

За пробиване на дървен или метален материал с патронник за свредла и адаптер за патронник (допълнителни аксесоари). Само за DH28PMY: Използване на патронник за

(стандартни аксесоари) ○ Прилагането на по-голяма сила от необходимото ще ускори работата, но ще повреди върха на свредлото и ще намали експлоатационния живот на перфоратора. ○ Свредлата могат да се счупят при изваждане на перфоратора от пробитата дупка. Важно е при изтегляне да се използва движение на

○ Не опитвайте да пробивате анкерни отвори или отвори в бетон, когато уредът е в режим само на

○ Не опитвайте да използвате перфоратора в режим на ротация и перфориране, когато са поставени патронник за свредла и адаптер за патронника. Това сериозно ще намали експлоатационния живот на всеки компонент на

12. Само перфориране,

Само за DH28PMY: Използване на държач за свредла (стандартни аксесоари)

За да намали риска от наранявания, потребителят трябва да прочете ръководството за работа. Само за страни от ЕС Не изхвърляйте електрически уреди заедно с битовите отпадъци! Във връзка с разпоредбите на Европейска Директива 2002/96/EC за електрическите и електронни уреди и нейното приложение съгласно националните законодателства, електрически уреди, които излизат от употреба трябва да се събират отделно и предават в специализирани пунктове за рециклиране.

Номинално напрежение

Скорост на празен ход Bpm Коефициент на ударна сила при пълно натоварване

max Диаметър на отвора, макс.

(Съгласно EPTA-процедура 01/2003)

Функция само за перфориране Функция само за ротация Функция за ротация и перфориране

• Изключете захранващия кабел от електрическия контакт Инструмент клас II СТАНДАРТНИ АКСЕСОАРИ В допълнение към основния комплект (1) са предоставени и аксесоарите и приставките, изброени по-долу. ○ Пластмасова кутия p. 1
• ○ Странична ръкохватка p. 1
• ○ Дълбокомер p. 1
• ○ Държач на патронник за свредла (само за DH28PMY only) Стандартните приставки и аксесоари подлежат на промяна без уведомление. p. 1

Функция за ротация и перфориране ○ Пробиване на анкерни отвори ○ Пробиване на отвори в бетон ○ Пробиване на отвори в плочки Функция само за ротация ○ Пробиване в стомана или дърво (с допълнителни аксесоари) ○ Завиване на винтове за метал, дърво (с допълнителни аксесоари) Функция само за перфориране (DH24PH, DH26PC, DH28PCY, DH28PMY) ○ Леко къртене на бетон, правене на канали и

СПЕЦИФИКАЦИИ Спецификациите на уреда са дадени в Таблицата на стр. 90.

Благодарение на непрекъснатата програма за научноизследователска и развойна дейност на HiKOKI, спецификациите, посочени тук, подлежат на промяна без предизвестие. МОНТАЖ И ЕКСПЛОАТАЦИЯ

Поставяне на инструменти за пробиване SDS-plus

Сваляне на инструменти за пробиване SDS-plus

Избиране на посоката на въртене

Избиране на режим на работа 4

Регулиране на дълбочината на

Смяна на позицията на длетото 6

Поставяне на патронника с бързо освобождаване (DH28PMY)

Сваляне на патронника с бързо освобождаване (DH28PMY)*

Поставяне на приложни инструменти с кръгла опашка (DH28PMY)

Включване и изключване, и задаване на скоростта

Заключване на прекъсвача Вкл. / Изкл.

Освобождаване на прекъсвача Вкл. / Изкл.

*1 Ако се затрудните при изваждането на държача на патронника за свредла или държача за свредла, сложете режимния превключвател на позиция

завъртете фиксатора. *2 За подробна информация за всеки инструмент се свържете с оторизиран сервизен център на HiKOKI.

Върху перфоратора се нанася грес с нисък вискозитет, така че да може да се използва дълго време без смяна на греста. Сменяйте греста при всяка смяна на карбоновата четка, за да поддържате експлоатационния живот. По-нататъшно използване на перфоратора със стара грес ще предизвика спиране на уреда и намаляване на експлоатационния

За този уред се използва специална грес и затова нормалната му работа може да бъде повлияна отрицателно при използване на друга грес. Позволете на някой от нашите агенти да се занимае със смяната на греста. ПОДДРЪЖКА И ИНСПЕКЦИЯ

1. Инспекция на свредлата

Тъй като използването на затъпен инструмент ще предизвика неизправности при двигателя и намаление на ефективността, сменяйте свредлата с нови или ги заточвайте отново, веднага щом забележите износване.

2. Инспекция на монтажните винтове

Редовно инспектирайте всички фиксиращи винтове и се уврете, че са добре затегнати. Ако установите разхлабен винт , незабавно го затегнете. Неспазването на горното крие рискове от сериозни

3. Поддръжка на мотора

Намотките на мотора са „сърцето“ на уреда. Упражнявайте особено внимание към намотките, тъй като могат да се повредят от попадане на влага и/или масло по тях.

4. Инспекция на карбоновите четки

За да се гарантира постоянна безопасност, карбоновите четки трябва да се инспектират и подменят САМО от Оторизиран Сервизен Център на HiKOKI.

5. Смяна на захранващ кабел

Ако се налага смяна на захранващия кабел, това може да се извърши от производителя или негов представител, за да се гарантира безопасността.

При използването и поддръжката на електрически инструменти трябва да се спазват правилата и стандартите за безопасност на всяка страна.

Предоставяме гаранция за Електрически Инструменти HiKOKI съгласно специфичните местени законодателства на съответните държави. Настоящата гаранция не покрива дефекти или повреди, причинени от неправилно или небрежно използване, както и такива, които се дължат на обичайно износване на компонентите. В случай на рекламация, моля, изпратете Електрическият Инструмент, в неразглобен вид, с ГАРАНЦИОННАТА КАРТА, продоволствена

на инструкциите, на оторизиран сервизен център на HiKOKI. Информация за шумово замърсяване и вибрации Измерените стойности отговарят на изискванията на EN60745 и съответстват на ISO 4871. Измерено A-претеглено шумово ниво: 100 dB (A) (DH24PG, DH24PH) 101 dB (A) (DH26PB, DH26PC) 100 dB (A) (DH28PBY, DH28PCY, DH28PMY) Измерено ниво на звуково налягане в dB: 89 dB (A) (DH24PG, DH24PH) 90 dB (A) (DH26PB, DH26PC) 89 dB (A) (DH28PBY, DH28PCY, DH28PMY) Неточност K: 3 dB (A). Носете антифони. Общи стойности на вибрации (векторна сума) определени съгласно EN60745. Ударно пробиване в бетон: Емисионна стойност на вибрациите

(DH26PB, DH26PC, DH28PBY, DH28PCY, DH28PMY) Еквивалентна стойност при къртене: Емисионна стойност на вибрациите

Декларираните общи стойности на вибрации са измерени съгласно стандартните методи на изпитване и могат да бъдат използвани за сравнение между различните инструменти. Освен това стойностите могат да се използват за предварителна оценка. ПРЕДУПРЕЖДЕНИЕ ○ Вибрационните емисии при използване на инструмента могат да се различават от посочените общи стойности, в зависимост от начина

използване на инструмента. ○ Идентифициране на мерките за безопасност за оператора, въз основа оценка на въздействието при действителни условия на използване (като се вземат предвид всички елементи от работния цикъл, като периоди на включван и изключване, както и работа на празни обороти непосредствено преди и след момента на използване).
