KULLANIM KILAVUZU DH 24PH HITACHI

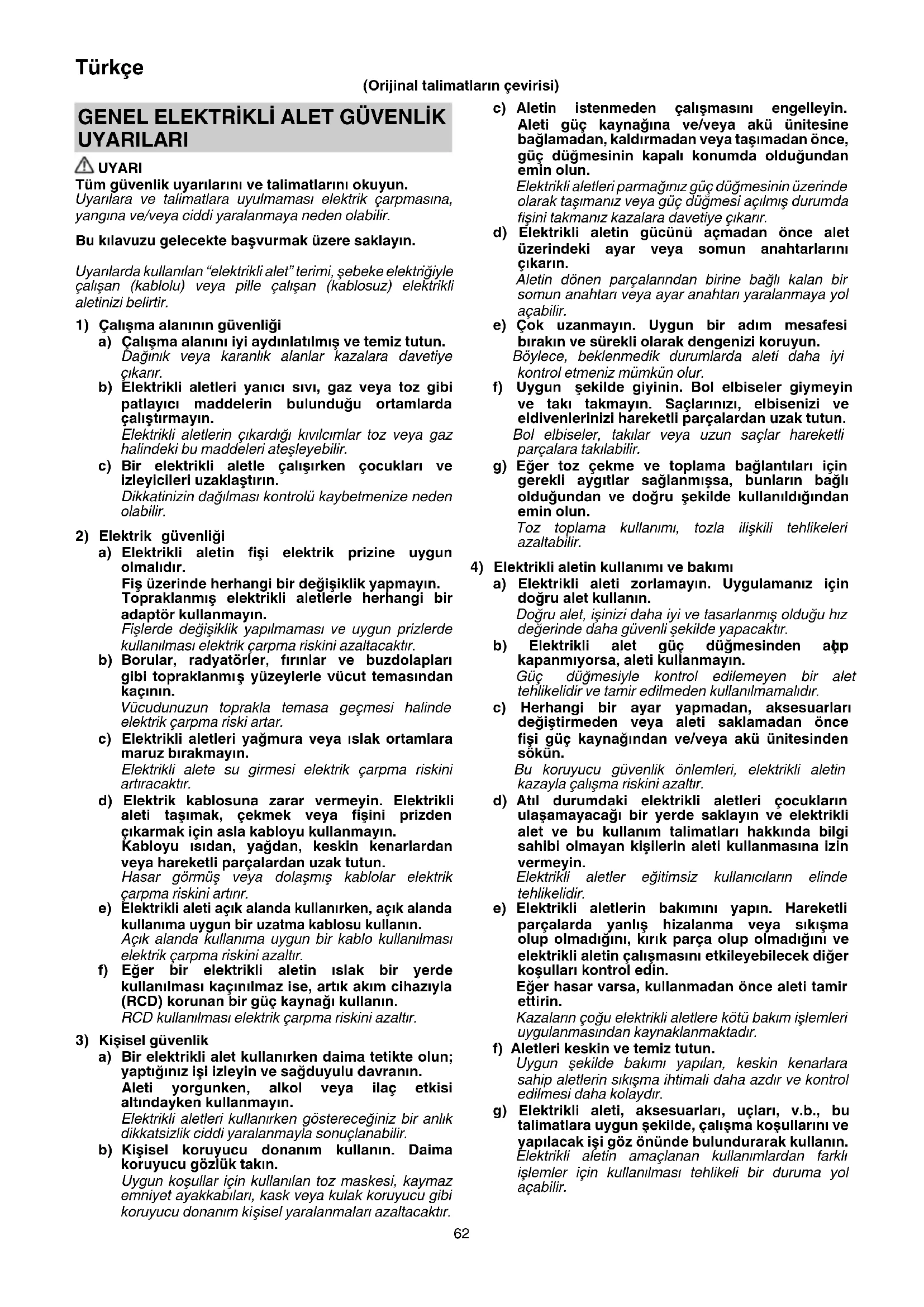

4) Elektrikli aletin kullanımı ve bakımı

a) Elektrikli aleti zorlamayın. Uygulamanız için doğru alet kullanın. Doğru alet, işinizi daha iyi ve tasarlanmış olduğu hız değerinde daha güvenli şekilde yapacaktır. b) Elektrikli alet güç düğmesinden açı lıp kapanmıyorsa, aleti kullanmayın. Güç düğmesiyle kontrol edilemeyen bir alet tehlikelidir ve tamir edilmeden kullanılmamalıdır. c) Herhangi bir ayar yapmadan, aksesuarları değiştirmeden veya aleti saklamadan önce fi şi güç kaynağından ve/veya akü ünitesinden sökün. Bu koruyucu güvenlik önlemleri, elektrikli aletin kazayla çalışma riskini azaltır. d) Atıl durumdaki elektrikli aletleri çocukların ulaşamayacağı bir yerde saklayın ve elektrikli alet ve bu kullanım talimatları hakkında bilgi sahibi olmayan kişilerin aleti kullanmasına izin vermeyin. Elektrikli aletler eğitimsiz kullanıcıların elinde tehlikelidir. e) Elektrikli aletlerin bakımını yapın. Hareketli parçalarda yanlış hizalanma veya sıkışma olup olmadığını , kırık parça olup olmadığını ve elektrikli aletin çalışmasını etkileyebilecek diğer koşulları kontrol edin. Eğer hasar varsa, kullanmadan önce aleti tamir ettirin. Kazaların çoğu elektrikli aletlere kötü bakım işlemleri uygulanmasından kaynaklanmaktadır. f) Aletleri keskin ve temiz tutun. Uygun şekilde bakımı yapılan, keskin kenarlara sahip aletlerin sıkışma ihtimali daha azdır ve kontrol edilmesi daha kolaydır. g) Elektrikli aleti, aksesuarları, uçları, v.b., bu talimatlara uygun şekilde, çalışma koşullarını ve yapılacak işi göz önünde bulundurarak kullanın. Elektrikli aletin amaçlanan kullanımlardan farklı işlemler için kullanılması tehlikeli bir duruma yol açabilir. GENEL ELEKTRİKLİ ALET GÜVENLİK UYARILARI UYARI Tüm güvenlik uyarılarını ve talimatlarını okuyun. Uyarılara ve talimatlara uyulmaması elektrik çarpmasına, yangına ve/veya ciddi yaralanmaya neden olabilir. Bu kılavuzu gelecekte başvurmak üzere saklayın. Uyarılarda kullanılan “elektrikli alet” terimi, şebeke elektriğiyle çalışan (kablolu) veya pille çalışan (kablosuz) elektrikli aletinizi belirtir.

1) Çalışma alanının güvenliği

a) Çalışma alanını iyi aydınlatılmış ve temiz tutun. Dağınık veya karanlık alanlar kazalara davetiye çıkarır. b) Elektrikli aletleri yanıcı sıvı, gaz veya toz gibi patlayıcı maddelerin bulunduğu ortamlarda çalıştırmayın. Elektrikli aletlerin çıkardığı kıvılcımlar toz veya gaz halindeki bu maddeleri ateşleyebilir. c) Bir elektrikli aletle çalışırken çocukları ve izleyicileri uzaklaştırın. Dikkatinizin dağılması kontrolü kaybetmenize neden olabilir.

2) Elektrik güvenliği

a) Elektrikli aletin fi şi elektrik prizine uygun olmalıdır. Fiş üzerinde herhangi bir değişiklik yapmayın. Topraklanmış elektrikli aletlerle herhangi bir adaptör kullanmayın. Fişlerde değişiklik yapılmaması ve uygun prizlerde kullanılması elektrik çarpma riskini azaltacaktır. b) Borular, radyatörler, fırınlar ve buzdolapları gibi topraklanmı ş yüzeylerle vücut temasından kaçının. Vücudunuzun toprakla temasa geçmesi halinde elektrik çarpma riski artar. c) Elektrikli aletleri yağmura veya ıslak ortamlara maruz bırakmayın. Elektrikli alete su girmesi elektrik çarpma riskini artıracaktır. d) Elektrik kablosuna zarar vermeyin. Elektrikli aleti taşımak, çekmek veya fi şini prizden çıkarmak için asla kabloyu kullanmayın. Kabloyu ısıdan, yağdan, keskin kenarlardan veya hareketli parçalardan uzak tutun. Hasar görmüş veya dolaşmış kablolar elektrik çarpma riskini artırır.

Elektrikli aleti açık alanda kullanırken, açık alanda kullanıma uygun bir uzatma kablosu kullanın. Açık alanda kullanıma uygun bir kablo kullanılması elektrik çarpma riskini azaltır. f) Eğer bir elektrikli aletin ıslak bir yerde kullanılması kaçınılmaz ise, artık akım cihazıyla (RCD) korunan bir güç kaynağı kullanın. RCD kullanılması elektrik çarpma riskini azaltır.

a) Bir elektrikli alet kullanırken daima tetikte olun; yaptığınız işi izleyin ve sağduyulu davranın. Aleti yorgunken, alkol veya ilaç etkisi altındayken kullanmayın. Elektrikli aletleri kullanırken göstereceğiniz bir anlık dikkatsizlik ciddi yaralanmayla sonuçlanabilir. b) Kişisel koruyucu donanım kullanın. Daima koruyucu gözlük takın. Uygun koşullar için kullanılan toz maskesi, kaymaz emniyet ayakkabıları, kask veya kulak koruyucu gibi koruyucu donanım ki şisel yaralanmaları azaltacaktır. (Orijinal talimatların çevirisi) 0000BookDH24PG.indb620000BookDH24PG.indb62 2018/08/1014:59:102018/08/1014:59:1063 Türkçe

a) Elektrikli aletinizin servisini sadece orijinal yedek parçalar kullanmak suretiyle uzman bir tamirciye yaptırın. Böylece, elektrikli aletin güvenli kullanımı sağlanacaktır. ÖNLEM Çocukları ve akli dengesi yerinde olmayan kişileri uzak tutun. Alet, kullanılmadığı zamanlarda çocukların ve akli dengesi yerinde olmayan kişilerin ulaşamayacağı bir yerde saklanmalıdır.

DARBELİ MATKAP GÜVENLİK

1. Koruyucu kulaklık kullanın

Gürültüye maruz kalmak işitme kaybına neden olabilir.

2. Eğer aletle birlikte verilmişse, yardımcı kolu/kolları

kullanın. Kontrolün kaybedilmesi yaralanmaya neden olabilir.

3. Kesici aksesuarın gizli kablolarla veya kendi

kablosuyla temas edebileceği bir işlem yaparken, elektrikli aleti yalıtılmış kavrama yüzeylerinden tutun. Kesici aksesuarın bir “aktif” telle temas etmesi, elektrikli aletin çıplak metal parçalarını “aktif” hale getirebilir ve kullanıcıya bir elektrik şoku verebilir.

İLAVE GÜVENLİK UYARILARI

1. Kullanılacak güç kaynağının, ürün isim plakası üzerinde

belirtilen güç gerekliliklerine uygun olduğundan emin olun.

2. Güç düğmesinin “OFF” (KAPALI) konumunda

olduğundan emin olun. Eğer güç düğmesi “ON” (AÇIK) konumda iken fi ş prize takılırsa, elektrikli alet hemen çalışmaya başlayarak ciddi bir kazaya neden olabilir.

3. Çalışma alanı güç kaynağından uzaksa, yeterli kalınlığa

ve anma kapasitesine sahip bir uzatma kablosu kullanın. Uzatma kablosu mümkün olduğu kadar kısa tutulmalıdır.

4. İşlem sırasında veya işlemden hemen sonra matkap

ucuna dokunmayın. Aletin çalışması sırasında matkap ucu çok ısınır ve dokunulduğunda ciddi yanıklara neden olabilir.

rmaya, yontmaya veya duvar, yer veya tavan delmeye başlamadan önce, içeride gömülü elektrik kabloları, kablo kanalları, v.b. bulunmadığını onaylayın.

6. Daima elektrikli aletin gövdesini ve yan kolunu sıkıca

tutun. Aksi takdirde, üretilen karşı kuvvet yanlış ve hatta tehlikeli çalışmaya yol açabilir.

7. Toz maskesi takın

Delme veya keskiyle kesme işlerinde oluşan zararlı tozları solumayın. Oluşan toz, sizin ve yanınızdakilerin sağlığını tehlikeye atabilir.

8. Matkap ucunu takma

○ Kazaları önlemek için, güç düğmesini kapattığınızdan ve elektrik fi şini prizden çıkardığınızdan emin olun. ○ Keski, matkap ucu gibi aletleri kullanırken şirketimiz tarafından belirtilen orijinal parçaları kullandığ ınızdan emin olun. ○ Matkap ucunun sap kısmını temizleyin. ○ Matkap ucunu çekerek sıkışmayı kontrol edin.

9. Kazaları önlemek için, matkap uçları ve diğer çeşitli

parçalar takılıyken veya çıkarılmışken, güç düğmesini kapattığınızdan ve elektrik fi şini prizden çıkardığınızdan emin olun. Mola sırasında ve çalışmadan sonra güç düğmesi de kapatılmalıdır.

Sadece DH28PMY: Matkap kovanını kullanma (standart aksesuarlar) Matkap ucu inşaat demirine dokunduğunda, uç hemen duracaktır ve darbeli matkap dönmeye tepki gösterecektir. Bu yüzden yan tutamağı sıkılaştırın.

Ahşap ve metal malzemeyi mandren ve mandren adaptörü kullanarak delmek için (isteğe bağlı aksesuarlar). Sadece DH28PMY: Mandren tutucu kullanma (standart aksesuarlar) ○ Gereğinden fazla kuvvet kullanımı, yalnızca işi hızlandırmayacak ama aynı zamanda matkap ucunun köşesini de bozacak ve darbeli matkabın da çalışma ömrünü azaltacaktır. ○ Darbeli matkabı delinen delikten çıkarırken, matkap uçları kırılabilir. Çıkarmak için, bir itme hareketinin kullanılması önemlidir. ○ Makine yalnızca dönme iş levine ayarlıyken ankraj delikleri veya beton üzerinde delik açmaya çalışmayın. ○ Mandren ve mandren adaptörü takılıyken darbeli matkabı dönme ve vurma işlevinde kullanmaya çalışmayın. Bunun yapılması, makinenin tüm bileşenlerinin çalışma ömrünü ciddi bir şekilde kısaltacaktır.

yalnızca DH28PMY: Matkap kovanını kullanma (standart aksesuarlar) SEMBOLLER UYARI Aşağıda, bu makine için kullanılan simgeler gösterilmiştir. Makineyi kullanmadan önce bu simgelerin ne anlama geldiğini bildiğinizden emin olun. DH24PG / DH24PH / DH26PB / DH26PC / DH28PBY / DH28PCY / DH28PMY: Kırıcı delici Kullanıcı yaralanma riskini azaltmak için kullanım kılavuzunu okumalıdır. Sadece AB ülkeleri için Elektrikli aletleri evdeki çöp kutusuna atmayın! Kullanım ömrünü dolduran elektrikli aletler, atık elektrikli ve elektronik cihazlarla ilgili 2002/96/ EC Avrupa Direktifi ne ve bu Direktifi n ulusal kanunlar çerçevesinde uygulanma şekline göre ayrı olarak toplanmalı ve çevre şartlarına uygun bir geri dönüşüm tesisine gönderilmelidir.

Yüksüz hız Bpm Tam yükteki darbe hızı

max Maksimum delme çapı

• Ağırlık (EPTA-Prosedürü 01/2003’e göre) Beton Çelik Ahşap 0000BookDH24PG.indb630000BookDH24PG.indb63 2018/08/1014:59:102018/08/1014:59:1064 Türkçe Yalnızca kırma işlevi Yalnızca dönme işlevi Dönme ve kırma işlevi AÇMA KAPAMA Elektrik fi şini prizden çıkarın Sınıf II alet STANDART AKSESUARLAR Ana üniteye (1) ilave olarak, ambalajda aşağıda listelenen aksesuarlar yer alır. ○ Plastik kutu p. 1
• ○ Yan tutamak p. 1
• ○ Derinlik ölçer p. 1
• ○ Mandren tutucu (sadece DH28PMY) Standart aksesuarlar haber vermeden değiştirilebilir. UYGULAMALAR Dönme ve kırma işlevi ○ Ankraj deliklerinin delinmesi ○ Betona delik delinmesi ○ Fayansa delik delinmesi Yalnızca dönme işlevi ○ Çeliğin veya ahşabın delinmesi (opsiyonel aksesuarlarla) ○ Makine vidalarının, ağaç vidaların sıkılması (opsiyonel aksesuarlarla) Yalnızca kırma işlevi (DH24PH, DH26PC, DH28PCY, DH28PMY) ○ Betonun hafi f keskiyle kesme işleri, oyuk kazıma ve kenar düzeltme. p. 1

Bu makinenin teknik özellikleri, sayfa 90’teki Tabloda listelenmiştir. NOT HiKOKI’nin sürekli araştırma ve geliştirme çalışmaları nedeniyle, burada belirtilen teknik özelliklerde önceden haber verilmeden değişiklik yapılabilir.

MONTAJ VE ÇALIŞTIRMA

İşlem Şekil Sayfa SDS-plus matkap aletlerinin takılması

Dönme yönünün seçilmesi 3

Çalışma modunun seçilmesi 4

Delme derinliğinin ayarlanması 5

Keski konumunun değiştirilmesi 6

Hızlı bağlanan-çözülen mandrenin takılması (DH28PMY)

Hızlı bağlanan-çözülen mandrenin sökülmesi (DH28PMY)*

Yuvarlak saplı aletlerin takılması (DH28PMY)

Açma, kapama ve hızın ayarlanması

Açma / kapama düğmesinin kilitlenmesi

Açma / kapama düğmesinin açılması

93, 94 *1 Matkap ayna tutucusunu veya matkap ucu tutucuyu çıkarmak zor ise, değiştirme kolunu işareti ile hizalayın ve kilitleme tutacağını dödürün. *2 Her bir aletle ilgili detaylı bilgiler için yetkili bir HiKOKI servis merkeziyle irtibata geçin. YAĞLAMA Bu darbeli matkaba düşük viskoziteli gres yağı uygulanır böylece gres yağını değiştirmeye gerek kalmadan matkap uzun bir süre boyunca kullanılabilir. Çalışma ömrünü korumak için karbon fırçayı her değiştirdiğinizde gres yağını da değiştirin. Darbeli matkabın eskimiş yağla daha fazla kullanılması, makinenin servis ömrünü azaltacaktır. İKAZ Bu makinede özel bir gres yağı kullanılır bu yüzden diğer gres yağlarının kullanılması makinenin normal performansını olumsuz bir şekilde etkileyebilir. Yağ değişimini servis temsilcilerimizden birinin üstlenmesine izin verdiğinizden lütfen emin olun.

1. Matkap uçlarının kontrolü

Kör bir takımın kullanılması motorun arızalı çalışmasına ve düşük bir verimliliğe sebep olacağı için matkap ucunu yenisiyle değiştirin veya aşınma gözlemlendiğinde gecikmeden matkap ucunu yeniden bileyin.

2. Montaj vidalarının muayene edilmesi

Tüm montaj vidalarını düzenli olarak kontrol edin ve uygun şekilde sıkılmış olduklarından emin olun. Gevşeyen vida varsa derhal sıkın. Aksi halde, ciddi tehlikelere yol açabilir.

Motor ünitesinin sargısı, elektrikli aletin tam “kalbi”dir. Sargının hasar görmemesi ve/veya yağ veya suyla ıslanmaması için gerekli özeni gösterin.

4. Karbon fırçaların muayene edilmesi

Sürekli güvenliğiniz ve elektrik çarpma koruması için, bu aletin karbon fırça muayenesi ve değişimi SADECE bir HiKOKI Yetkili Servis Merkezi tarafından yapılmalıdır.

5. Elektrik kablosunun değiştirilmesi

Eğer elektrik kablosunun değiştirilmesi gerekiyorsa, tehlikeli bir duruma meydan vermemek için bu işlem sadece üretici tarafından yapılmalıdır. 0000BookDH24PG.indb640000BookDH24PG.indb64 2018/08/1014:59:102018/08/1014:59:1065 Türkçe İKAZ Elektrikli aletlerin çalışmasında ve bakımında, her bir ülke için belirlenmiş güvenlik yönetmeliklerine ve standartlarına uyulmalıdır. GARANTİ HiKOKI Elektrikli El Aletlerine yasalar / ülkelere özgü mevzuatlar çerçevesinde garanti veriyoruz. Bu garanti, yanlış veya kötü kullanımdan veya normal aşınma ve yıpranmadan kaynaklanan arıza ve hasarları kapsamamaktadır. Şikayet durumunda, lütfen Elektrikli El Aletini, sökülmemiş şekilde, bu Kullanım Kılavuzu’nun sonunda bulunan GARANTİ BELGESİYLE birlikte bir HiKOKI Yetkili Servis Merkezi’ne gönderin. Havadan yayılan gürültü ve titreşimle ilgili bilgiler Ölçülen değerler EN60745’e göre belirlenmiş ve ISO 4871’e göre beyan edilmiştir. Ölçülmüş A-ağırlıklı ses gücü seviyesi: 100 dB (A) (DH24PG, DH24PH) 101 dB (A) (DH26PB, DH26PC) 100 dB (A) (DH28PBY, DH28PCY, DH28PMY) Ölçülen A-ağırlıklı ses basıncı seviyesi: 89 dB (A) (DH24PG, DH24PH) 90 dB (A) (DH26PB, DH26PC) 89 dB (A) (DH28PBY, DH28PCY, DH28PMY) Belirsizlik K: 3 dB (A). Kulak koruyucu takın. EN60745’e göre belirlenen toplam vibrasyon değerleri (üç eksenli vektör toplamı). Betonu darbeli delme: Titreşim emisyon değeri

(DH26PB, DH26PC, DH28PBY, DH28PCY, DH28PMY) Eşdeğer keskiyle kesme değeri: Titreşim emisyon değeri

1 Model No. 2 Seri No. 3 Satın Alma Tarihi 4 Müşteri Adı ve Adresi 5 Bayi Adı ve Adresi (Lütfen bayi adını ve adresini kaşe olarak basın) 0000BookDH24PG.indb950000BookDH24PG.indb95 2018/08/1014:59:122018/08/1014:59:1296

Tip ve özel tanım koduyla *1) tanımlı Kırıcı Delici’nin direktifl erin *2) ve standartların *3) tüm ilgili gereksinimlerine uygun olduğunu tamamen kendi sorumluluğumuz altında beyan ederiz. Teknik dosya *4)’dedir – Aşağıya bakın. Avrupa’daki temsilcilik ofi sindeki Avrupa Standartları Yöneticisi, teknik dosyayı derlemek için yetkilendirilmiştir. Beyan, üzerinde CE işareti bulunan ürünler için geçerlidir. *1) DH24PH C349357S DH26PC C349352S DH26PB C349351S DH24PG C349356S
