KÄYTTÖOHJE DH 24PH HITACHI

Den totale vibrasjonsverdien som er opplyst, er målt i henhold til en standard testmetode og kan brukes til å sammenligne et verktøy med et annet. Den kan også brukes som en foreløpig estimering av eksponering. ADVARSEL ○ Vibrasjonsemisjonen under bruk av elektroverktøyet kan variere fra den opplyste totalverdien avhengig av hvordan maskinen brukes. ○ Identifi ser sikkerhetstiltak basert på hvor utsatt brukeren vil være under de gjeldende bruksforholdene, for å beskytte brukeren (vurdert i forhold til bruken, som hvor mange ganger maskinen er slått på eller av og tomgangskjøring i tillegg til aktiv bruk). MERK På grunn av HiKOKIs kontinuerlige forsknings- og utviklingsprogram kan spesifi kasjonene i dette dokumentet endres uten forvarsel. 0000BookDH24PG.indb410000BookDH24PG.indb41 2018/08/1014:59:092018/08/1014:59:0942 Suomi Suojavarusteiden, kuten hengityssuojaimen, liukumattomien turvakenkien, kypärän ja kuulosuojaimien, käyttö tarvittaessa vähentää henkilövahinkojen vaaraa. c) Estä koneen tahaton käynnistyminen. Varmista, että virtakytkin on pois päältä ennen virtalähteeseen ja/tai akkuun yhdistämistä sekä ennen työkalun nostamista tai kantamista. Sähkötyökalujen kantaminen, kun sormi on virtakytkimellä, tai virran kytkeminen sähkötyökaluihin, joiden virtakytkin on päällä, lisää onnettomuusriskiä. d) Poista säätämisessä käytetyt jakoavaimet tms. sähkötyökalusta ennen sen käynnistämistä. Sähkötyökalun pyörivään osaan jätetty väännin tai avain voi aiheuttaa henkilövahingon. e) Älä kurkottele. Seiso aina vakaasti tasapainossa. Tällöin sähkötyökalua on helpompi hallita odottamattomissa tilanteissa. f) Käytä sopivia vaatteita. Älä käytä löysiä vaatteita tai koruja. Pidä hiukset, vaatteet ja käsineet poissa liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset voivat tarttua liikkuviin osiin. g) Jos laitteeseen voi yhdistää pölynsuodatus- ja keräyslisälaitteen, varmista, että ne yhdistetään ja niitä käytetään oikein. Pölynkeräyksen käyttö voi vähentää pölyyn liittyviä vaaratilanteita.

4) Sähkötyökalun käyttäminen ja huoltaminen

a) Älä pakota sähkötyökalua. Käytä tarkoitukseen soveltuvaa sähkötyökalua. Oikea sähkötyökalu selviytyy tehtävästä paremmin ja turvallisemmin toimiessaan sille suunnitellulla teholla. b) Älä käytä sähkötyökalua, jos se ei käynnisty tai sammu virtakytkimestä. Sähkötyökalut, joita ei voi hallita virtakytkimen avulla, ovat vaarallisia, ja ne on korjattava.

Irrota pistoke virtalähteestä ja/tai akku sähkötyökalusta ennen säätöjen tekemistä, osien vaihtamista tai sähkötyökalujen varastoimista. Nämä ennakoivat turvatoimet vähentävät sähkötyökalun tahattoman käynnistymisen vaaraa. d) Säilytä käyttämättömät sähkötyökalut lasten ulottumattomissa äläkä anna sellaisten henkilöiden käyttää sähkötyökaluja, jotka eivät ole perehtyneet niihin tai näihin ohjeisiin. Sähkötyökalut ovat vaarallisia kokemattomien henkilöiden käsissä. e) Huolla sähkötyökalut. Tarkista liikkuvien osien kiinnitykset ja kohdistukset, osien eheys ja muut sähkötyökalujen toimintaan vaikuttavat tekijät. Jos sähkötyökalu on vahingoittunut, korjauta se ennen käyttämistä. Monet onnettomuudet johtuvat puutteellisesti huolletuista sähkötyökaluista. f) Pidä leikkuutyökalut terävinä ja puhtaina. Oikein huolletut leikkuutyökalut, joissa on terävät leikkuupinnat, tarttuvat harvemmin kiinni, ja niiden hallinta on helpompaa. g) Käytä sähkötyökalua, varusteita, työkalun teriä jne. näiden ohjeiden mukaisesti ja ota huomioon työskentelyolosuhteet sekä tehtävä työ. Jos sähkötyökalua käytetään toimintoihin, joihin sitä ei ole tarkoitettu, voi syntyä vaaratilanteita.

a) Anna sähkötyökalu huollettavaksi valtuutetulle teknikolle, joka käyttää alkuperäisiä osia vastaavia varaosia. Tämä pitää sähkötyökalun turvallisena.

YLEISET SÄHKÖTYÖKALUA KOSKEVAT

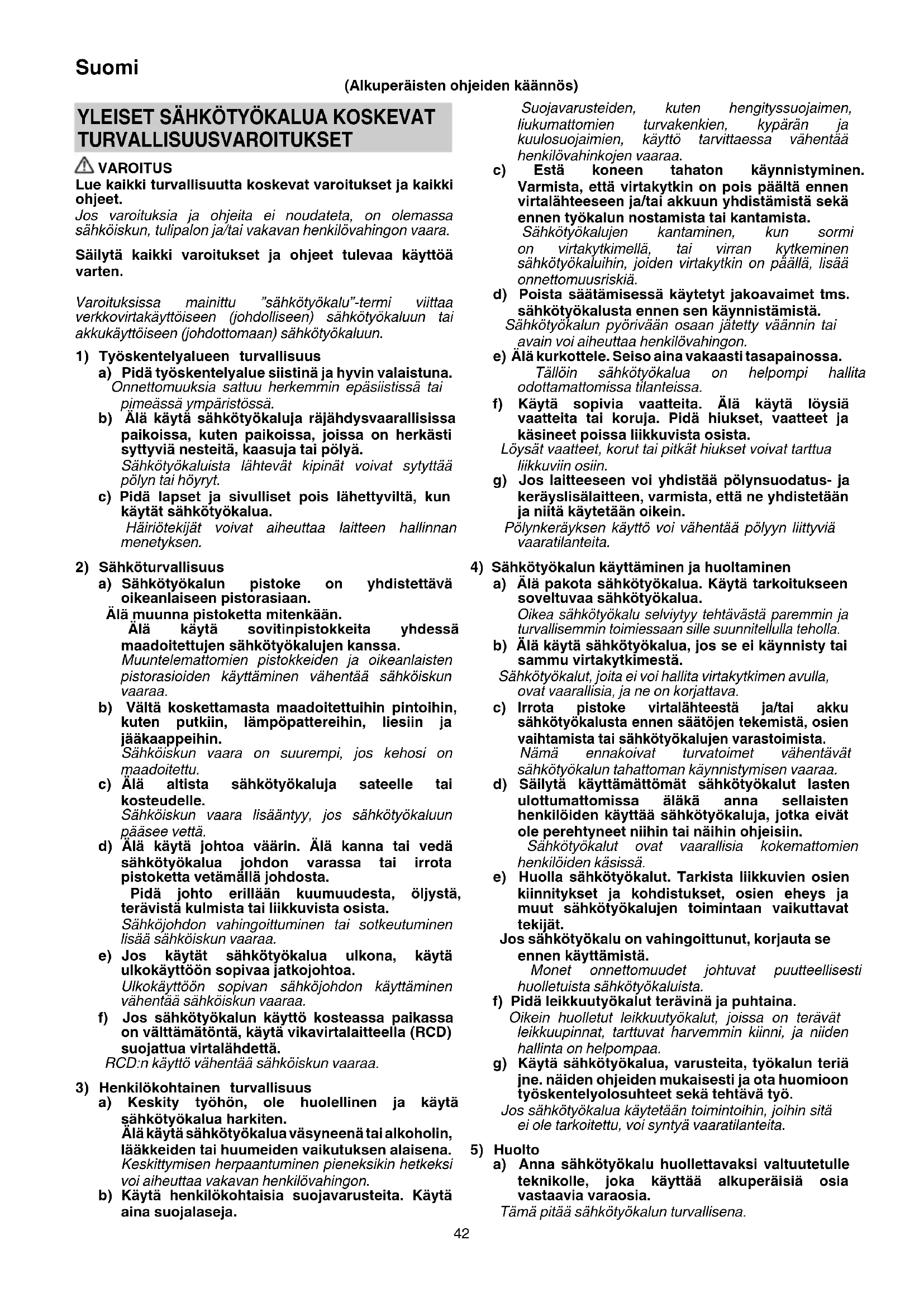

TURVALLISUUSVAROITUKSET VAROITUS Lue kaikki turvallisuutta koskevat varoitukset ja kaikki ohjeet. Jos varoituksia ja ohjeita ei noudateta, on olemassa sähköiskun, tulipalon ja/tai vakavan henkilövahingon vaara. Säilytä kaikki varoitukset ja ohjeet tulevaa käyttöä varten. Varoituksissa mainittu ”sähkötyökalu”-termi viittaa verkkovirtakäyttöiseen (johdolliseen) sähkötyökaluun tai akkukäyttöiseen (johdottomaan) sähkötyökaluun.

1) Työskentelyalueen turvallisuus

a) Pidä työskentelyalue siistinä ja hyvin valaistuna. Onnettomuuksia sattuu herkemmin epäsiistissä tai pimeässä ympäristössä. b) Älä käytä sähkötyökaluja räjähdysvaarallisissa paikoissa, kuten paikoissa, joissa on herkästi syttyviä nesteitä, kaasuja tai pölyä. Sähkötyökaluista lähtevät kipinät voivat sytyttää pölyn tai höyryt. c) Pidä lapset ja sivulliset pois lähettyviltä, kun käytät sähkötyökalua. Häiriötekijät voivat aiheuttaa laitteen hallinnan menetyksen.

2) Sähköturvallisuus

a) Sähkötyökalun pistoke on yhdistettävä oikeanlaiseen pistorasiaan. Älä muunna pistoketta mitenkään. Älä käytä sovitinpistokkeita yhdessä maadoitettujen sähkötyökalujen kanssa. Muuntelemattomien pistokkeiden ja oikeanlaisten pistorasioiden käyttäminen vähentää sähköiskun vaaraa. b) Vältä koskettamasta maadoitettuihin pintoihin, kuten putkiin, lämpöpattereihin, liesiin ja jääkaappeihin. Sähköiskun vaara on suurempi, jos kehosi on maadoitettu. c) Älä altista sähkötyökaluja sateelle tai kosteudelle. Sähköiskun vaara lisääntyy, jos sähkötyökaluun pääsee vettä. d) Älä käytä johtoa väärin. Älä kanna tai vedä sähkötyökalua johdon varassa tai irrota pistoketta vetämällä johdosta. Pidä johto erillään kuumuudesta, öljystä, terävistä kulmista tai liikkuvista osista. Sähköjohdon vahingoittuminen tai sotkeutuminen lisää sähköiskun vaaraa. e) Jos käytät sähkötyökalua ulkona, käytä ulkokäyttöön sopivaa jatkojohtoa. Ulkokäyttöön sopivan sähköjohdon käyttäminen vähentää sähköiskun vaaraa. f) Jos sähkötyökalun käyttö kosteassa paikassa on välttämätöntä, käytä vikavirtalaitteella (RCD) suojattua virtalähdettä. RCD:n käyttö vähentää sähköiskun vaaraa.

3) Henkilökohtainen turvallisuus

a) Keskity työhön, ole huolellinen ja käytä sähkötyökalua harkiten. Älä käytä sähkötyökalua väsyneenä tai alkoholin, lääkkeiden tai huumeiden vaikutuksen alaisena. Keskittymisen herpaantuminen pieneksikin hetkeksi voi aiheuttaa vakavan henkilövahingon. b) Käytä henkilökohtaisia suojavarusteita. Käytä aina suojalaseja. (Alkuperäisten ohjeiden käännös) 0000BookDH24PG.indb420000BookDH24PG.indb42 2018/08/1014:59:092018/08/1014:59:0943 Suomi TURVATOIMET Pidä lapset ja mielentilaltaan epävakaat henkilöt poissa laitteen lähettyviltä. Kun työkalua ei käytetä, se on säilytettävä poissa lasten ja mielentilaltaan epävakaiden henkilöiden ulottuvilta. PORAVASARAN TURVALLISUUTTA KOSKEVIA VAROITUKSIA

1. Käytä kuulosuojaimia

Melulle altistuminen voi heikentää kuuloa.

2. Käytä lisäkahvaa (tai -kahvoja), jos se toimitettiin

työkalun mukana. Hallinnan menettäminen voi aiheuttaa henkilövahinkoja.

3. Pidä kiinni sähkötyökalun eristetyistä

tarttumapinnoista, kun teet työtä, jossa leikkaustyökalu voi osua piilossa olevaan sähköjohtoon tai laitteen omaan johtoon. Jos leikkauslisävaruste osuu jännitteiseen johtoon, saattaa se tehdä sähkötyökalun paljaista metalliosista jännitteisiä, jolloin käyttäjä voi saada sähköiskun.

1. Varmista, että virtalähde vastaa työkalun nimilaatassa

annettuja vaatimuksia.

2. Varmista, että virtakytkin on pois päältä.

Jos virtapistoke yhdistetään pistorasiaan, kun virtakytkin on päällä, työkalu käynnistyy välittömästi, mikä saattaa aiheuttaa vakavan onnettomuuden.

3. Kun työskentelyalue on kaukana virtalähteestä,

käytä riittävän paksua jatkojohtoa, jolla on riittävä nimelliskapasiteetti. Pidä jatkojohto mahdollisimman lyhyenä.

4. Älä koske terään käytön aikana tai heti sen jälkeen. Terä

lämpenee erittäin kuumaksi käytön aikana ja saattaa aiheuttaa vakavia palovammoja.

5. Ennen kuin alat rikkoa, piikata tai porata seinää, lattiaa

tai kattoa, varmista ettei rakenteissa ole upotettuja sähköjohtoja, putkia tai vastaavia.

6. Pidä aina lujasti kiinni sähkötyökalun runko- ja

sivukahvoista. Muuten vastavoima saattaa tehdä käytöstä epätarkkaa ja jopa vaarallista.

7. Käytä pölynaamaria

Älä hengitä porauksesta tai talttaamisesta muodostuvaa haitallista pölyä. Pöly voi vaarantaa sinun ja sivullisten terveyden.

8. Porausterän kiinnittäminen

○ Kytke kytkin pois päältä ja irrota pistoke pistorasiasta välttyäksesi onnettomuuksilta. ○ Kun käytät työkaluja, kuten kiviteriä, poranteriä tms., käytä aina aitoja yrityksemme määrittelemiä osia. ○ Puhdista poranterän varsiosa. ○ Tarkista kiinnitys vetämällä poranterästä.

9. Kun asennat tai poistat poranteriä tai muita osia,

laita kytkin pois päältä ja irrota pistoke pistorasiasta välttyäksesi onnettomuuksilta. Myös virtakytkin tulee kytkeä pois päältä, kun työskentely keskeytetään tai lopetetaan.

10. Pyörintä + vasarointi

Vain DH28PMY: Poranterän pitimen käyttäminen (vakiovarusteet) Kun poranterä osuu terästankoon, terä pysähtyy välittömästi ja poravasara reagoi alkamalla pyöriä. Kiinnitä tämän takia sivukahva tiukasti.

Kun haluat porata puuta tai metallia käyttäen poran istukkaa ja istukan sovitinta (lisävarusteita). Vain DH28PMY: Poran istukan pitimen käyttäminen (vakiovarusteet) ○ Jos käytät tarpeettoman paljon voimaa, se ei ainoastaan jouduta työn tekemistä, vaan lisäksi kuluttaa poranterän kärkireunaa ja vähentää poravasaran käyttöikää. ○ Poranterä voi irrota, kun vedät poravasaraa porausreiästä. Kun vedät konetta pois porausreiästä, on tärkeää käyttää työntöliikettä. ○ Älä yritä porata ankkurointireikiä tai reikiä betoniin, kun kone on asetettu ”Vain pyörintä”-tilaan. ○ Älä yritä käyttää poravasaraa pyörintä- ja iskemistoiminnolla, kun poran istukka ja istukan sovitin ovat kiinnitettyinä. Tämä lyhentää koneen jokaisen osan käyttöikää huomattavasti.

12. Pelkkä vasarointi

Vain DH28PMY: Poranterän pitimen käyttäminen (vakiovarusteet) SYMBOLIT VAROITUS Seuraavassa esitellään koneessa käytetyt symbolit. Varmista, että ymmärrät niiden merkityksen, ennen kuin aloitat koneen käytön. DH24PG / DH24PH / DH26PB / DH26PC / DH28PBY / DH28PCY / DH28PMY: Poravasara Loukkaantumisriskin vähentämiseksi käyttäjän on luettava käyttöopas. Koskee vain EU-maita Älä hävitä sähkötyökaluja tavallisen kotitalousjätteen mukana! Sähkö- ja elektroniikkaromua koskevan EU-direktiivin 2002/96/EY ja sen maakohtaisten sovellusten mukaisesti käytetyt sähkötyökalut on kerättävä erikseen ja vietävä ympäristöystävälliseen kierrätyslaitokseen.

Tyhjäkäyntinopeus Bpm Suurin iskunopeus

max Porausreiän halkaisija, maks.

• Paino (EPTA-menettelyn 01/2003 mukaisesti) Betoni Teräs Puu Pelkkä vasarointi -toiminto Pelkkä pyörintätoiminto Pyörintä- ja vasarointi -toiminto Kytkeminen PÄÄLLE Kytkeminen POIS PÄÄLTÄ 0000BookDH24PG.indb430000BookDH24PG.indb43 2018/08/1014:59:092018/08/1014:59:0944 Suomi Irrota verkkopistoke pistorasiasta Luokan II työkalu PERUSVARUSTEET Päälaitteen (1) lisäksi pakkaus sisältää alla luetellut varusteet. ○ Muovikotelo p. 1
• ○ Sivukahva p. 1
• ○ Syvyysmitta p. 1
• ○ Poran istukan pidin (vain DH28PMY) Perusvarusteet voivat muuttua ilman erillistä ilmoitusta. SOVELLUKSET Pyörintä- ja vasarointi -toiminto ○ Ankkurointireikien poraaminen ○ Reikien poraaminen betoniin ○ Reikien poraaminen tiileen Pelkkä pyörintätoiminto ○ Teräksen tai puun poraus (valinnaisilla lisävarusteilla) ○ Koneruuvien, puuruuvien kiristäminen (valinnaisilla lisävarusteilla) Pelkkä vasarointi -toiminto (DH24PH, DH26PC, DH28PCY, DH28PMY) ○ Betonin kevyeeseen talttaamiseen, urien kaivamiseen ja reunojen työstämiseen. TEKNISET TIEDOT Koneen tekniset tiedot luetellaan sivulla 90 olevassa taulukossa. HUOMAA Koska HiKOKI tekee jatkuvasti tutkimus- ja kehitystyötä, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. p. 1

KIINNITTÄMINEN JA KÄYTTÖ

Toimenpide Kuva Sivu SDS-plus poraustyökalujen lisääminen

SDS-plus poraustyökalujen irrottaminen

Pyörimissuunnan valinta 3

Käyttötilan valitseminen 4

Poraussyvyyden säätäminen 5

Taltan asennon muuttaminen 6

Pikaistukan lisääminen (DH28PMY)

Pikaistukan poistaminen (DH28PMY)*

Pyöreiden poranterien kiinnittäminen (DH28PMY)

Kytkeminen päälle ja pois päältä sekä nopeuden säätö

Päällä / pois-kytkimen lukitseminen

Päällä / pois-kytkimen vapauttaminen

93, 94 *1 Jos poraistukan pidikkeen tai poranterän pidikkeen vetäminen on hankalaa, kohdista toiminnon valitsin -merkin kanssa ja käännä lukkokahvaa. *2 Ota yhteyttä valtuutettuun HiKOKI-huoltokeskukseen, kun tarvitset tarkempia tietoja kustakin työkalusta. VOITELU Tähän poravasaraan käytetään matalan viskositeetin rasvaa, jotta sitä voidaan käyttää pitkään uusimatta rasvausta. Jotta koneen käyttöikä säilyy, vaihda rasva aina, kun vaihdat hiiliharjan. Jos poravasaran käyttöä jatketaan vanhalla rasvalla, kone leikkaa kiinni ja sen käyttöikä lyhenee. HUOMAUTUS Tämän koneen kanssa käytetään erikoisrasvaa, ja muun rasvan käyttäminen voi vaikuttaa haitallisesti koneen normaaliin toimintaan. Anna yrityksemme huoltohenkilöiden vaihtaa rasva.

Koska tylsän työkalun käyttäminen aiheuttaa moottorin toimintahäiriöitä ja heikentää tehokkuutta, vaihda poranterä uuteen tai teroita se heti, kun huomaat siinä kulumista.

2. Kiinnitysruuvien tarkistaminen

Tarkista kaikki kiinnitysruuvit säännöllisesti ja varmista, että ne on kunnolla kiristetty. Jos ruuvit ovat löysällä, kiristä ne välittömästi. Tämän tekemättä jättäminen voi aiheuttaa vakavan vaaran.

Moottorin käämi on sähkötyökalun ”ydin”. Ole varovainen, jotta käämi ei vahingoitu ja/tai altistu öljylle tai vedelle.

4. Hiiliharjojen tarkistaminen

Turvallisuutesi vuoksi ja sähköiskun välttämiseksi VAIN valtuutetun HiKOKI-huoltokeskuksen tulee suorittaa hiiliharjojen tarkistus ja vaihto.

5. Sähköjohdon vaihtaminen

Jos sähköjohto täytyy vaihtaa, turvallisuusvaaran välttämiseksi sen voi tehdä vain johdon valmistaja. HUOMAUTUS Sähkötyökalun käytössä ja huoltamisessa tulee ottaa kunkin maan turvallisuussäännökset ja -standardit huomioon. TAKUU Myönnämme HiKOKI-sähkötyökaluille takuun lakisääteisten/ kansallisten erityissääntelyiden mukaisesti. Tämä takuu ei kata vikoja tai vaurioita, jotka johtuvat vääränlaisesta tai kielletystä käytöstä tai normaalista kulumisesta. Reklamaatiotapauksessa lähetä purkamaton sähkötyökalu ja tämän käyttöoppaan lopussa oleva TAKUUSERTIFIKAATTI valtuutettuun HiKOKI-huoltokeskukseen. 0000BookDH24PG.indb440000BookDH24PG.indb44 2018/08/1014:59:092018/08/1014:59:0945 Suomi Tietoja ilmavälitteisestä melusta ja tärinästä Mittausarvot on määritetty EN60745-standardin mukaisesti ja ilmoitettu ISO 4871 -standardin mukaisesti. Mitattu A-painotteinen äänitehotaso: 100 dB (A) (DH24PG, DH24PH) 101 dB (A) (DH26PB, DH26PC) 100 dB (A) (DH28PBY, DH28PCY, DH28PMY) Mitattu A-painotteinen äänipainearvo: 89 dB (A) (DH24PG, DH24PH) 90 dB (A) (DH26PB, DH26PC) 89 dB (A) (DH28PBY, DH28PCY, DH28PMY) Epävarmuus K: 3 dB (A). Käytä kuulonsuojaimia. Tärinän kokonaisarvot (kolmiakselivektorisumma) EN60745-standardin mukaisesti määritettynä. Vasaraporaus betoniin: Värähtelyemissioarvo

Ilmoitettu värähtelyn kokonaisarvo on mitattu standarditestausmenetelmien mukaisesti, ja sitä voidaan käyttää työkalujen vertaamiseen keskenään. Sitä voidaan myös käyttää altistumisen alustavaan arviointiin. VAROITUS ○ Värähtelyemissioarvo voi poiketa annetusta kokonaisarvosta sähkötyökalun varsinaisen käytön aikana työkalun käyttötavasta riippuen. ○ Määritä käyttäjää suojaavat varotoimet, jotka perustuvat arvioituun altistumiseen varsinaisessa käyttötilanteessa (ottaen huomioon käyttöjakson kaikki vaiheet, kuten hetket, jolloin työkalu on kytketty pois päältä ja jolloin se on tyhjäkäynnissä, varsinaisen käyntiajan lisäksi). HUOMAA Koska HiKOKI tekee jatkuvasti tutkimus- ja kehitystyötä, tässä ilmoitetut tekniset tiedot voivat muuttua ilman ennakkoilmoitusta. 0000BookDH24PG.indb450000BookDH24PG.indb45 2018/08/1014:59:092018/08/1014:59:0946
