NÁVOD NA OBSLUHU DH 28PCY HITACHI

3) Osobná bezpečnosť

a) Pri používaní elektrického náradia zostaňte pozorný, sústreďte sa na vykonávanú prácu a používajte všetky zmysly. Elektrické náradie nepoužívajte ak ste unavený, alebo ste pod vplyvom drog, alkoholu alebo liekov. Chvíľka nepozornosti počas práce s elektrickým náradím môže spôsobiť vážne osobné poranenie. b) Používajte osobné ochranné pracovné prostriedky. Vždy si nasaďte ochranu na oči. Ochranné prostriedky, akými sú protiprachová maska, protišmykové bezpečnostné topánky, ochranná prilba alebo chrániče sluchu, ktoré sa používajú pre patričné podmienky, znížia vznik osobných poranení.

Zabráňte neúmyselnému spusteniu. Pred pripojením k sieťovému zdroju a/alebo akumulátoru, uchopením alebo prenášaním náradia sa uistite, že vypínač je vo vypnutej polohe. Prenášanie náradia s prstom na vypínači alebo aktivovanie náradia elektrickým prúdom, keď je spínač v zapnutej polohe, privoláva úrazy. d) Pred zapnutím z elektrického náradia odstráňte všetky nastavovacie kľúče alebo skrutkovače. Skrutkovač alebo kľúč, ktorý zostal pripojený k otáčajúcej sa časti elektrického náradia môže spôsobiť osobné poranenie. e) Nepredkláňajte sa. Vždy si zachovajte správnu rovnováhu a zabezpečte správny postoj. Toto umožní lepšie ovládanie elektrického náradia v neočakávaných situáciách. f) Vhodne sa oblečte. Pri práci nenoste voľný odev alebo šperky. Zabráňte styku vlasov, oblečenia a rukavíc s pohybujúcimi sa časťami. Voľné oblečenie, šperky alebo dlhé vlasy sa môžu zachytiť do pohyblivých častí.

Ak je zariadenie vybavené na pripojenie vysávača alebo vrecka na zachytávanie prachu, pripojte ich k náradiu a pri práci ich správne používajte. Používanie zariadení na zachytávanie prachu môže znížiť riziká spôsobené prachom.

4) Používanie a starostlivosť o elektrické náradie

a) Elektrické náradie nepreťažujte. Na prácu používajte vždy náradie, ktoré je na ňu určené. Správne elektrické náradie vykoná prácu, na ktorú je určené lepšie a bezpečnejšie. b) Náradie s poškodeným vypínačom, ktorý sa nedá zapnúť alebo vypnúť, nepoužívajte. Akékoľvek náradie, ktoré nemôže byť ovládané vypínačom je nebezpečné a musí sa opraviť. c) Predtým, ako vykonáte akékoľvek úpravy, výmenu príslušenstva alebo skôr, než elektrické náradie odložíte, odpojte ho od zdroja napájania a/alebo akumulátora. Tieto preventívne bezpečnostné opatrenia znižujú riziko náhodného spustenia elektrického náradia.

Nečinné elektrické náradie skladujte mimo dosahu detí a nedovoľte, aby toto elektrické náradie obsluhovali osoby, ktoré nie sú oboznámené s elektrickým náradím alebo s týmto návodom. V rukách neškolených osôb je elektrické náradie nebezpečné. e) Vykonávajte údržbu elektrických nástrojov. Skontrolujte nesprávne centrovanie alebo zablokovanie pohyblivých častí, poškodenie častí, alebo akékoľvek iné okolnosti, ktoré by mohli ovplyvniť činnosť elektrického náradia. V prípade poškodenia musíte dať elektrické náradie pred ďalším použitím opraviť. Mnohé nehody sú spôsobené práve nesprávne udržiavaným elektrickým náradím.

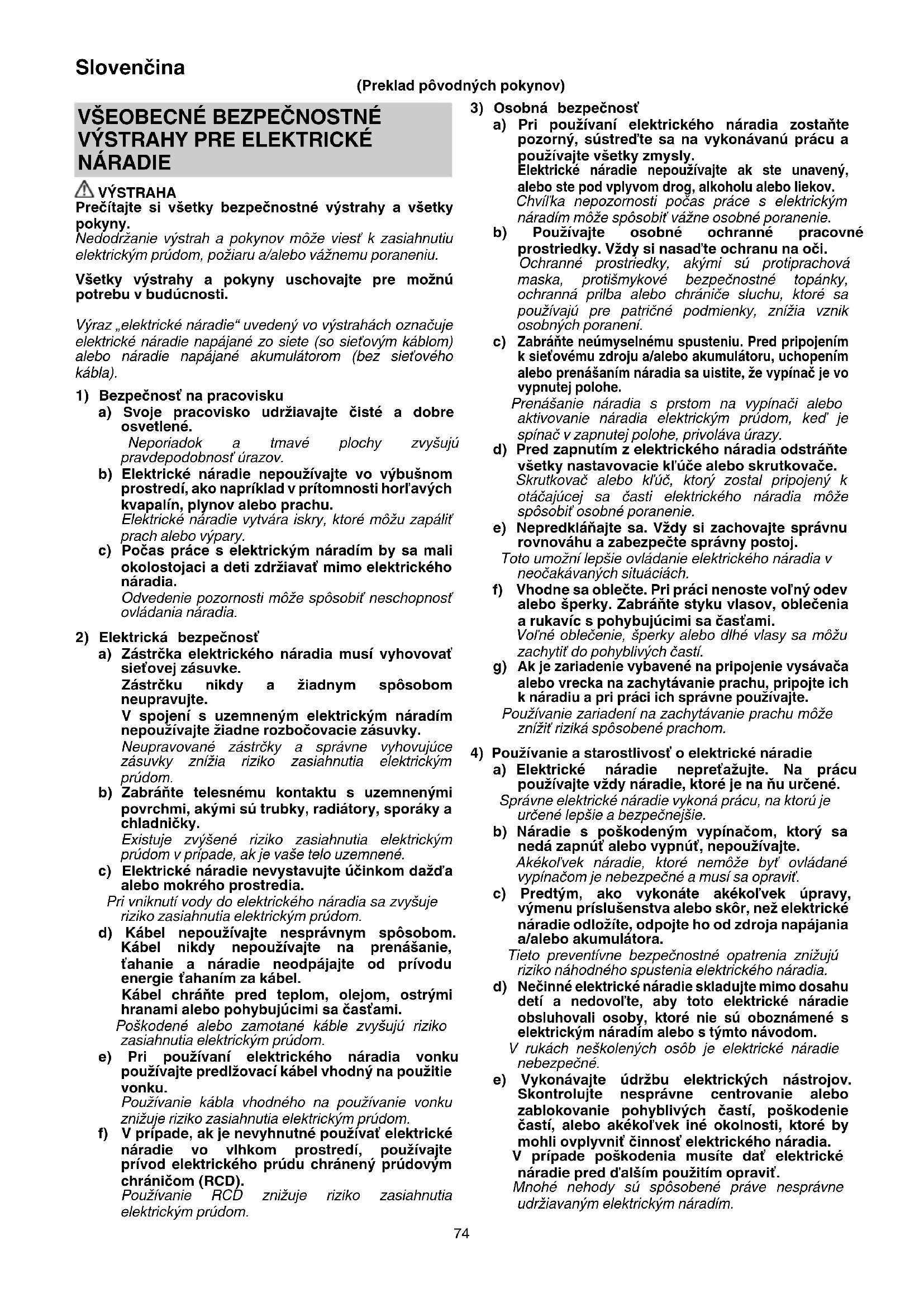

NÁRADIE VÝSTRAHA Prečítajte si všetky bezpečnostné výstrahy a všetky pokyny. Nedodržanie výstrah a pokynov môže viesť k zasiahnutiu elektrickým prúdom, požiaru a/alebo vážnemu poraneniu. Všetky výstrahy a pokyny uschovajte pre možnú potrebu v budúcnosti. Výraz „elektrické náradie“ uvedený vo výstrahách označuje elektrické náradie napájané zo siete (so sieťovým káblom) alebo náradie napájané akumulátorom (bez sieťového kábla).

1) Bezpečnosť na pracovisku

a) Svoje pracovisko udržiavajte čisté a dobre osvetlené. Neporiadok a tmavé plochy zvyšujú pravdepodobnosť úrazov. b) Elektrické náradie nepoužívajte vo výbušnom prostredí, ako napríklad v prítomnosti horľavých kvapalín, plynov alebo prachu. Elektrické náradie vytvára iskry, ktoré môžu zapáliť prach alebo výpary. c) Počas práce s elektrickým náradím by sa mali okolostojaci a deti zdržiavať mimo elektrického náradia. Odvedenie pozornosti môže spôsobiť neschopnosť ovládania náradia.

2) Elektrická bezpečnosť

a) Zástrčka elektrického náradia musí vyhovovať sieťovej zásuvke. Zástrčku nikdy a žiadnym spôsobom neupravujte. V spojení s uzemneným elektrickým náradím nepoužívajte žiadne rozbočovacie zásuvky. Neupravované zástrčky a správne vyhovujúce zásuvky znížia riziko zasiahnutia elektrickým prúdom. b) Zabráňte telesnému kontaktu s uzemnenými povrchmi, akými sú trubky, radiátory, sporáky a chladničky. Existuje zvýšené riziko zasiahnutia elektrickým prúdom v prípade, ak je vaše telo uzemnené. c) Elektrické náradie nevystavujte účinkom dažďa alebo mokrého prostredia. Pri vniknutí vody do elektrického náradia sa zvyšuje riziko zasiahnutia elektrickým prúdom. d) Kábel nepoužívajte nesprávnym spôsobom. Kábel nikdy nepoužívajte na prenášanie, ťahanie a náradie neodpájajte od prívodu energie ťahaním za kábel. Kábel chráňte pred teplom, olejom, ostrými hranami alebo pohybujúcimi sa časťami. Poškodené alebo zamotané káble zvyšujú riziko zasiahnutia elektrickým prúdom. e) Pri používaní elektrického náradia vonku používajte predlžovací kábel vhodný na použitie vonku. Používanie kábla vhodného na používanie vonku znižuje riziko zasiahnutia elektrickým prúdom. f) V prípade, ak je nevyhnutné používať elektrické náradie vo vlhkom prostredí, používajte prívod elektrického prúdu chránený prúdovým chráničom (RCD). Používanie RCD znižuje riziko zasiahnutia elektrickým prúdom. (Preklad pôvodných pokynov) 0000BookDH24PG.indb740000BookDH24PG.indb74 2018/08/1014:59:112018/08/1014:59:1175 Slovenčina f) Rezný nástroj udržiavajte ostrý a čistý. Správne udržiavaný rezný nástroj s ostrými hrotmi je menej náchylný na zablokovanie a je ľahšie ovládateľný. g) Elektrické náradie, príslušenstvo, brity náradia atď. používajte v súlade s týmito pokynmi a berte do úvahy pracovné podmienky a charakter vykonávanej práce. Používanie elektrického náradia na iné, než určené činnosti môže viesť k vzniku nebezpečných situácií.

a) Servis na svojom elektrickom náradí nechajte vykonávať len kvalifi kovaným personálom a pri použití jedine originálnych náhradných dielov. Tým sa zabezpečí zachovanie bezpečnosti elektrického náradia.

BEZPEČNOSTNÉ OPATRENIA

Zabráňte prístupu detí a nezainteresovaných osôb. Keď náradie nepoužívate, mali by ste ho uložiť mimo dosahu detí a nezainteresovaných osôb.

Prílišné vystavenie hluku môže spôsobiť stratu sluchu.

2. Používajte pomocnú rukoväť (rukoväte), ak sú

dodané s nástrojom. Strata ovládania môže spôsobiť poranenie osôb.

3. Elektrický nástroj držte za izolované povrchy na

uchopenie, ak vykonávate činnosti, kedy sa môže dostať rezné príslušenstvo do kontaktu so skrytou kabelážou alebo vlastným káblom. Pri kontakte rezného príslušenstva s „nabitým“ vodičom, môže „nabiť“ odkryté kovové časti elektrického nástroja a spôsobiť úraz obsluhy elektrickým prúdom.

požiadavkám na napájanie, ktoré sú uvedené na typovom štítku výrobku.

2. Skontrolujte, či je vypínač v polohe OFF (VYP.).

Ak pripojíte zástrčku do zásuvky, keď je vypínač v polohe ON (ZAP.), elektrické náradie začne okamžite fungovať, čo môže viesť k vážnym nehodám.

3. Ak je pracovná oblasť mimo zdroja napájania, použite

predlžovací kábel s dostatočnou hrubosťou a menovitým výkonom. Predlžovací kábel by ste mali udržiavať čo najkratší.

4. Počas alebo bezprostredne po činnosti sa nedotýkajte

hrotu. Hrot sa počas prevádzky veľmi zohreje, čo môže spôsobiť vážne popáleniny.

5. Pred začatím drvenia, štiepania alebo vŕtania do steny,

podlahy alebo stropu poriadne skontrolujte, že sa vo vnútri nenachádzajú elektrické káble alebo vodiče.

6. Hlavnú rukoväť a bočnú rukoväť elektrického náradia

držte vždy pevne. V opačnom prípade môže viesť reakcia k nepresnej a dokonca nebezpečnej prevádzke.

7. Nasaďte si masku proti prachu

Nevdychujte škodlivý prach, ktorý sa vytvára počas vŕtacích alebo sekacích prác. Prach môže ohroziť vaše zdravie a zdravie okolostojacich osôb.

○ Aby ste predišli nehodám, uistite sa, že je spínač vypnutý a zástrčka je odpojená od zásuvky. ○ Ak používate náradie ako dlátové vrtáky, vrtáky atď., uistite sa, že používate originálne diely zhotovené našou spoločnosťou. ○ Vyčistite stopku vrtáka. ○ Potiahnutím za vrták skontrolujte zablokovanie.

9. Aby ste predišli nehodám, uistite sa, že pri nasadzovaní

a odstraňovaní vrtákov a iných dielov je spínač vypnutý a zástrčka je odpojená od zásuvky. Hlavný spínač by sa mal vypínať aj počas prestávky a po ukončení práce.

10. Rotácia + príklep

Len model DH28PMY: Používanie držiaka vrtákov (štandardné príslušenstvo) Ak sa vrták dotkne tyče oceľovej konštrukcie, okamžite sa zastaví a vŕtacie kladivo sa začne otáčať. Preto pevne uchopte bočnú rukoväť.

Na vŕtanie do dreva alebo kovu pomocou skľučovadla a adaptéra na skľučovadlo (doplnkové príslušenstvo). Len model DH28PMY: Používanie držiaka skľučovadla (štandardné príslušenstvo) ○ Použitím nadmernej sily sa práca síce urýchli, ale poškodzuje sa hrot vrtáka a navyše sa znižuje životnosť vŕtačky. ○ Pri vyťahovaní vŕtačky z vŕtaného otvoru sa vrtáky môžu odlomiť. Pri vyťahovaní je dôležité použiť rázny pohyb. ○ Nevŕtajte kotviace otvory alebo otvory do betónu so zariadením nastaveným len na rotačnú funkciu. ○ Nepoužívajte príklepovú vŕta čku nastavenú na rotačnú a sekaciu funkciu, ak je použité skľučovadlo a adaptér skľučovadla. Mohlo by to výrazne skrátiť životnosť každej súčiastky zariadenia.

Len model DH28PMY: Používanie držiaka vrtákov (štandardné príslušenstvo) SYMBOLY VÝSTRAHA Nižšie sú zobrazené symboly, ktoré sa v prípade strojného zariadenia používajú. Pred použitím náradia sa oboznámte s významom týchto symbolov. DH24PG/ DH24PH/ DH26PB/ DH26PC/ DH28PBY/ DH28PCY/ DH28PMY: Vrtacie kladivo Aby sa znížilo riziko zranenia, musí si užívateľ prečítať návod na obsluhu. Iba pre krajiny EÚ Elektrické náradie nelikvidujte spolu s domácim odpadom! Aby ste dodržali ustanovenia európskej smernice 2002/96/ES o odpadových elektrických a elektronických zariadeniach a jej implementáciu v zmysle národnej legislatívy, je potrebné elektrické náradie po uplynutí jeho doby životnosti separovať a doručiť na environmentálne prijateľné miesto recyklovania.

Voľnobežné otáčky Bpm Nárazy pri plnom zaťažení

max Max. priemer vŕtaného otvoru

Hmotnosť (v súlade s postupom EPTA 01/2003) Betón 0000BookDH24PG.indb750000BookDH24PG.indb75 2018/08/1014:59:112018/08/1014:59:1176 Slovenčina Oceľ Drevo Len funkcia príklepu Len funkcia rotácie Funkcia rotácie a príklepu Zapnutie Vypnutie Odpojte sieťovú zástrčku z elektrickej zásuvky Náradie triedy II

ŠTANDARDNÉ PRÍSLUŠENSTVO

• Okrem hlavnej jednotky (1) obsahuje balenie príslušenstvo, ktoré je uvedené nižšie. ○ Plastový obal p. 1
• ○ Bočná rukoväť p. 1
• ○ Hĺbkomer p. 1
• ○ Držiak skľučovadla (len DH28PMY) Štandardné príslušenstvo podlieha zmenám bez predchádzajúceho oznámenia. POUŽITIE Funkcia rotácie a príklepu ○ Vŕtanie kotviacich otvorov ○ Vŕtanie otvorov do betónu ○ Vŕtanie otvorov do obkladových krytín Len funkcia rotácie ○ Vŕtanie do ocele alebo dreva (s doplnkovým príslušenstvom) ○ Uťahovanie strojových skrutiek a skrutiek do dreva (s doplnkovým príslušenstvom) Len funkcia príklepu (DH24PH, DH26PC, DH28PCY, DH28PMY) ○ Sekanie do betónu s nízkym výkonom, hĺbenie zárezov a brúsenie. TECHNICKÉ PARAMETRE Technické parametre tohto stroja sú uvedené v tabuľke na strane 90. POZNÁMKA Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia. p. 1

Činnosť Obrázok Strana Systém upínania vŕtacieho náradia SDS-plus

Výber smeru rotácie 3

Výber prevádzkového režimu 4

Nastavenie hĺbky vŕtania 5

Vloženie rýchloupínacieho skľučovadla (DH28PMY)

Odstránenie rýchloupínacieho skľučovadla (DH28PMY)*

Upínanie valcových nástavcov (DH28PMY)

Zapínanie, vypínanie a nastavenie rýchlosti

Uvoľnenie spínača zapnutia / vypnutia

Výber príslušenstva*

93, 94 *1 Ak je ťažké vytiahnuť upínaciu hlavicu na vrták alebo držiak vrtáku, vyrovnajte meniacu páčku so značkou a otočte poistnú svorku. *2 Za účelom podrobných informácií týkajúcich sa každej sady náradia sa obráťte na autorizované servisné stredisko spoločnosti HiKOKI. MAZANIE Pre túto vŕtačku je vhodné mazivo s nízkou viskozitou, ktoré vydrží dlhú dobu bez výmeny. Pre udržanie životnosti zariadenia vymeňte mazivo vždy pri výmene uhlíkovej kefy. Ďalšie používanie starého maziva v zariadení môže spôsobiť zavarenie a skrátenie životnosti zariadenia. UPOZORNENIE Táto vŕtačka vyžaduje špeciálne mazivo. Použitie iného maziva by mohlo poškodiť jej funkčnosť. Na výmenu maziva môžete využiť aj služby našich servisných stredísk.

Používanie tupého náradia môže spôsobiť poruchu motora a postupné zhoršovanie výkonu vŕtačky, preto je potrebné opotrebované vrtáky bezodkladne vymeniť alebo prebrúsiť.

2. Kontrola montážnych skrutiek

Všetky montážne skrutky pravidelne kontrolujte a uistite sa, že sú riadne dotiahnuté. Ak je ktorákoľvek skrutka uvoľnená, okamžite ju dotiahnite. Nedodržanie tohto pokynu môže viesť k vážnemu nebezpečenstvu.

Vinutie motora je jasným „srdcom“ elektrického nástroja. Vykonávajte dôkladnú kontrolu vinutia, či nie je poškodené a/alebo zvlhnuté od oleja alebo vody. 0000BookDH24PG.indb760000BookDH24PG.indb76 2018/08/1014:59:112018/08/1014:59:1177 Slovenčina

4. Kontrola uhlíkových kief

Pre neustálu bezpečnosť a ochranu pred úrazom elektrickým prúdom môže kontrolu a výmenu tohto nástroja vykonávať LEN autorizované servisné stredisko spoločnosti HiKOKI.

5. Výmena napájacieho kábla

Ak je potrebné vymeniť napájací kábel, musí to urobiť výrobca alebo jeho zástupca, aby sa predišlo bezpečnostnému riziku. UPOZORNENIE Pri prevádzke a údržbe elektrického náradia musia byť dodržané bezpečnostné predpisy a normy daného štátu. ZÁRUKA Garantujeme, že elektrické náradie značky HiKOKI vyhovuje zákonným/národným nariadeniam. Táto záruka sa nevzťahuje na poruchy alebo poškodenia, ktoré sú spôsobené nesprávnym používaním, zlým zaobchádzaním alebo štandardným opotrebovaním a odrením. V prípade reklamácie doručte elektrické náradie v nerozobratom stave spolu so ZÁRUČNÝM LISTOM, ktorý nájdete na konci tohto návodu na obsluhu, do autorizovaného servisného strediska spoločnosti HiKOKI. Informácie ohľadne vzduchom prenášaného hluku a vibrácií Namerané hodnoty boli stanovené podľa normy EN60745 a deklarované podľa ISO 4871. Nameraná vážená úroveň hladiny akustického výkonu A: 100 dB (A) (DH24PG, DH24PH) 101 dB (A) (DH26PB, DH26PC) 100 dB (A) (DH28PBY, DH28PCY, DH28PMY) Nameraná vážená úroveň hladiny akustického tlaku A: 89 dB (A) (DH24PG, DH24PH) 90 dB (A) (DH26PB, DH26PC) 89 dB (A) (DH28PBY, DH28PCY, DH28PMY) Odchýlka K: 3 dB (A). Používajte chrániče sluchu. Výsledné celkové hodnoty pre vibrácie (suma pre trojosový vektor) stanovené podľa EN60745. Príklepové vŕtanie do betónu: Hodnota vibračných emisií

Deklarovaná hodnota vibrácií bola nameraná v súlade so štandardnou skúšobnou metódou a môže sa použiť na porovnávanie jedného náradia s druhým. Môže sa taktiež použiť na predbežné posúdenie expozície. VÝSTRAHA ○ Hodnota emisie vibrácií počas skutočného používania elektrického náradia sa môže odlišovať od deklarovanej celkovej hodnoty, a to na základe spôsobu, akým sa náradie používa. ○ Vyznačte bezpečnostné opatrenia s cieľom chrániť obsluhu, ktoré sa zakladajú na odhade expozície v rámci skutočných podmienok používania (berúc do úvahy všetky súčasti prevádzkového cyklu, ako sú doby vypnutia náradia a doby voľnobehu náradia, ktoré sú doplnkom doby spustenia náradia). POZNÁMKA Vzhľadom na pokračujúci program výskumu a vývoja v spoločnosti HiKOKI si vyhradzujeme právo zmien tu uvedených technických parametrov bez predchádzajúceho upozornenia. 0000BookDH24PG.indb770000BookDH24PG.indb77 2018/08/1014:59:112018/08/1014:59:1178

Týmto vyhlasujeme na vlastnú zodpovednosť, že výrobok Vŕtacie kladivo identifi kovaný podľa typu a špecifi ckého identifi kačného kódu *1) je v zhode so všetkými príslušnými požiadavkami smerníc *2) a noriem *3). Technický súbor v *4) – Pozrite nižšie. Manažér európskych noriem na zastupujúcom úrade v Európe má oprávnenie na zostavovanie technickej dokumentácie. Toto vyhlásenie sa vzťahuje na výrobok označený značkou CE.
