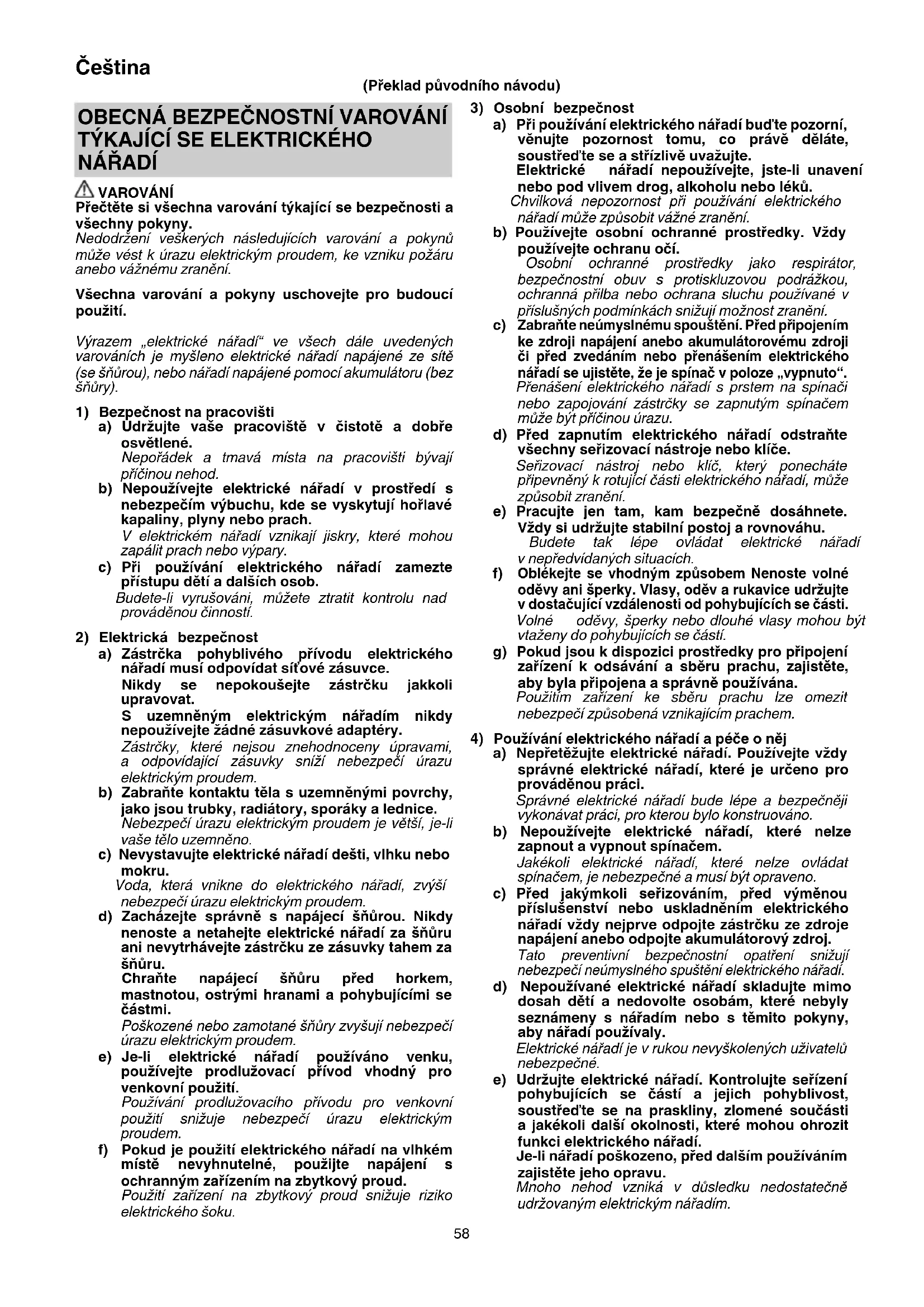

NÁVOD K OBSLUZE DH 28PCY HITACHI

(Překlad původního námody)

OBECNÁ BEZPEČNOSTNI VAROVÁNÍ TÍKAJÍCÍ SE ELEKTRICKÉHO NÁRADI

VAROVÁNÍ

Přětěte si věchna varováni týkajíci se bezpečnosti a věchnyPokyny.

Nedodrženi veskerych nasledujicich varovani aPoknú muze vest k urazu elektrickym proudem, ke vzniku požáru anebo važnému zraněni.

Vsechnavarovaniapokynyuschovejteprobudouci pouziti.

Vyrazem „elektrické nařadi“ ve vsech dale uvedenych varovánich je mysleno elektrické nařadi napajene ze sítě (se šnúrou), nebo nařadi napajné pomoci akumulatoru (bez šnúry).

1) Bezpečnost na pracovišti

a) Udrzujte vase pracoviste v cistote a dobre osvétlené.

b) Nepoužívejte elektrické náradí v prostředí s nebezpecim vybuchu, kde se vyskytuju hořlavé kapaliny, plyny nebo prach.

V elektrickém náradí vznikají jiskry, které mohou zapálit prach nebo vypary.

c) Pri používáni elektrického náradí zamezte pristupu deti a dalsich osob.

Budete-li vyrušovani, mužete ztratit kontrolu nad provádenou Činnosti.

2) Elektrická bezpečnost

a) Zástrčka pohyblíveho privovodu elektrického náradi musi odpovídat sitóvé zásuvce.

Nikdy se nepokousejte zastrchu jakkoli upravovat.

S uzemněnám elektrický náradím nikdy nepoužívejte zádné zásuvkové adaptéry.

Zastrczy, které nejsou znehodnoceny upravami, a odpopvidajici zasuvky snizi nebezpeci urazu elektrickym proudem.

b) Zabrańte kontaktu tela s uzemněnymi povrchy, jako jsou trubky, radiatory, sporaky a lednice.

Nebezpeci urazu elektrickym proudem je vět.si, je-li vašte telo uzemnéno.

c) Nevystavujte elektrické náradí desti, vlhku nebo mokru.

Voda, kterávnikne do elektrického náradi, zvyśi nebezpecí urazu elektrickym proudem.

d) Zacházejte správně s napajeci šnúrou. Nikdy nenoste a netahejte elektrické náradi za šnúru ani nevytrhávejte zástróku ze zásuvky tahem za šnúru.

Chrahte napajeci snuru prd horkem, mastnotou, ostrymi hranami a pohybujicimi se castosmi.

Poskozené nebo zamotane šnúry zvyšuji nebezpeci urazu elektrickým proudem.

Použivani prodlužovacího privodu pro venkovní použití snizujé nebezpečí urazu elektrickým proudem.

f) Pokud je použiti elektrického náradí na vlhkém mistě nevyhnutelné, použijte napajeni s ochranným zařizením na zbytkový proud.

Použiti zařazení na zbytkový proud snizuje riziko elektrického šoku.

3) Osobni bezpečnost

a) Pri použivani elektrického náradí bud'te pozorní, věnujte pozornost tomu, co práve deláte,oustřed'te se a stržilvě uvažujte.

Elektrické náradí nepoužívejte, jste-li unavení nebo pod vlivem drog, alkoholu nebo léku.

Chvilkova nepozornost pri pouzivani elektrického nariad muze zpusobit vázne zraneni.

b) Používejte osobní ochranné prostředky. Vždy používejte ochranu očí.

Osobni ochranné prostředky jako respirátor, bezpečnostní obuv s protiskluzovou podrážkou, ochranna prilba nebo ochrana sluchu použivané v prislusných podminkák snizuji možnost zraněni.

c) Zabrainte neumyslnému spousteni. Pred pripojenim ke zdroji napajeni anebo akumulatorovemu zdrojci pred zvedanim nebo prnaseinim elektrického náradiseuujistete,ze je spinačvpoloze „vypnuto".

Prenaseni elektrického nárdí s prstem na spinači nebo zapojovani zástrčky se zapnutým spinačem muže byt pričinou urazu.

d) Pred zapnutim elektrického nárádi odstrante vsechny serizovaci nastroje nebo klide.

Serizováci nastroj nebo klic, ktery ponecháte pripnevéný k rotujícíchasti elektrického nařadi, muže zpúsobit zraněné.

e) Pracujte Jen tam, kam bezpečné dosáhnete. Vždy si udržujte stabilní postoj a rovnováhu.

Budete tak lépe ovladat elektrické náradi v nepředvidanych situacích.

f) Oblekejte se vhodnym zpusobem Nenoste volné oděvy ani šperky. Vlasy, oděv a rukavice udržujte v dostacujíci vzdálenosti od pohybujćich se Časti.

Volné oděvy, šperky nebo dlouhé vlasy mohou byt vtaženy do pohybujících se cástí.

g) Pokud jsouk dispozici prostredky pro pripojeni zaizenikodsavani asberu prachu, zajistete, abybyla priopojena spravnepouzivana.

Pouzitim zarizenke sberu prachu lze omezit nebezpeci zpusobena vznikajicim prachem.

4) Použiváni elektrického náradi a peče o nej

a) Nepretezujte elektrické naradi. Pouzivejte vzy spravné elektrické naradi, které je urceno pro provadénou praci.

Správné elektrické náradí bude lépe a bezpečnéji vykonávat práci, pro kterou bylo konstruvoANO.

b) Nepoužívejte elektrické nárádi, které nelze zapnout a vypnout spinačem.

Jakékoli elektrické náradi, ktere nelze ovladat spinačem, je nebezpečné a musí byt opraveno.

c) Pred jakymkoli serizovánim, pred vyménou príslušenstvī nebo uskladněním elektrického náradí vždynejprve opojte zástrčku ze zdroje napajeni anebo opojte akumulátorový zdroj.

Tato preventivni bezpečnostní opatřeni snizují nebezpeci neumyslného spustěné elektrického nařadi.

d) Nepouživané elektrické náradí skladujte mimo dosah detí a nedovolte osobám, které nebyly seznámeny s náradím nebo s temito pokyny, aby náradí používaly.

Elektrické nárdí je v rukou nevyskolenych uživatelú nebezpečné.

e) Udrzujte elektrické náradí. Kontrolujte serizeni pohybujících se cástí a jejich pohyblivost,oustřed'te se na prasklyn, zlomené současti a jakékoli dalsí okolnosti, které mohou ohrozit funkci elektrického náradí.

Je-li nárádi poskozeno, préd dalsím používaním zajistěte jeho opravu.

Mnoho nehod vznika v dusledku nedostatecné udrzovanym elektrickym naradim.

f) Udržujte rezací nastroje ostre a cîsté.

Správně udržované a naostřné Črezaci nastroje se s mensí pravděpodobností zachyť za material nebo se zablokují a práce s nimí se snáze kontroluje.

g) Elektrické náradi, prísluşenstv, vsazené casti atd. používejte v souladu s temito tokyny a takovym zpúsobem, jaky byl predepsán pro konkrétné elektrické náradi, a to s ohledem na dané pracovní podmínky a druh provádené práce.

Použiváni elektrického nařadi k provaděné jiních cinnosti, než pro jaké bylo určeno, muže věst k nebezpečnám situacím.

5) Servis

a) Opravy vaseho elektrického náradí svěřte kvalifikovane osobě, která bude používat identické nahradni dily.

Timto zpusobem bude zajistena stejna uroven bezpecnosti elektrickeho naradi jako pred opravou.

PREVENTIVNI OPATRENI

Nedovolte pristup detem a nemohoucim osobám.

Pokud nárdí nepoužíváte, měli BYSTE je skladovat mimo dosah déti a nemohoucích osob.

BEZPEČNOSTNI VAROVÁNÍ TÍKAJÍCÍ SE VRTACÍHO KLADIVA

1. Noste chránice uši

Pusobení hluku muže zpúsobit ztratu slchu.

1. Pokud je k elektrickému nárádi dodávána jegna neboVICE pridavnych rukojetí, používejte ji/je.

Ztrata kontroly muze vest ke zranenim

1. Pří práci, kdy by mohl rezný nastroj prijit do styku s elektrický vedením pod povrchem nebo s vastním elektrický privodem, držte elektrické naradí pouze za uchopné Časti z izolačniho materialú.

Obráběci príslušenstvi, které se dotyká „nabiteho“ dratu, muže „nabit“ odkryte kovové ācasti elektrického nastroje a věst k urazu obsluhy elektrickým proudem.

DALŠI BEZPEČNOSTNI VAROVÁNÍ

1. Zkontrolujte, zda použivaný zdroj napajeni splnuje požadavky uvedene na štiku vyrobku.
2. Ujistěte se,Že je spínač v poloze OFF -vypnuto.

Pokud je zastroka zapojena do zasuvky a spinač je v poloze ON - zapnuto, elektrické náradí se okamžitě spustí, což muže zpúsobit vázný uraz.

1. Pokud je pracovište vzdáleno od zdroje napajeni, použijte prodlužovaci kabel o dostatečné tloušće a jmenovite kapacitě. Prodlužovaci šnura musi byt co nejkratstí.
2. Nédotykejte se nastavce bēhem prace nebo krátce po dokončeni prace. Nastavec se bēhem prace značné zahriva, a muže tak zpusobit vázné popáleniny.
3. Před započetím prací na stěnách, podlaze nebo stropech se prěsvěděcte, ze se uvnit nenacházeji zádné elektrické kabely nebo vodice.
4. Vždy držte pevně rukojet tela i bočné rukojet nařadi. V opacné mřipadě vzníklá reakce muže vest k nepřesné nebo dokonce nebezpečné práci.
5. Noste protiprachovou masku

Nevdechujte skodlivy prach, ktery vzniká pri vrtání nebo sekání. Prach muže ohrozit vaše zdraví i zdraví osob stojicích kolem.

1. Montáz vrtáku
   Aby se predešlo nehodám, vypněte spínač a odpojte zástrčku ze zásuvky.
   Ujistete se, ze pri pouzivani nastroju jako jsou spi cate ocelové tyce, vrtaky, apod. pouzivate origináni dily navrzené naši spolecnosti.

O Ocistete drik vrtaku.
Zkontrolujte zajisteni tak, ze zatahnete za bit vrtaku.
9. Aby se predešlo nehodám, vypněte spínač a odpjte zástrčku ze zásuvky, když instalujete nebo vyjímate vrtaky nebo dalí Žužné současti. Spínač napajeni by měl BYt také vypnutý během přestávky v práci nebo po skončeni práce.

1. Rotace + príklep

Pouze DH28PMY: Použití držák uvráku

(standardni priusuensstvi)

Kdyz se vrtak dotkne konstrukce ocelove tyce, okamzite se zastav a vrtaci kladivo zareaguje otocenim. Proto pevnutahnete bochni rukojef.

1. Pouze rotace

Pro vrtani do d'reva nebo kovoveho materialu pouzivejte sklicidlo vrtaku a adaptér sklicidla (volitné príslušenstvi).

Pouze DH28PMY: Použití držák u sklícidla vrtáku

(standardni prislušenstvi)

O Pouziti sily vétsi než je zapotřebi práci neurychí, ale také narusi hrot hrany vrták u navic sniži provozní Životnost vrtacího kladiva.
O Vrtaky se mohou pri vyjmani vrtaciho kladiva z vyvrtaného otvoru zlomit. Vyjmani je nutné provadét tlacivym pohybm.
Nepokousejte se vrtat kotevni otvory nebo otvory v betonu pomoci stroje nastaveného na funkci pouze rotace.
O Nepokouseje se pouzit vrtaci kladivo ve funkci rotace a ve funkci narazu s pripevnemsklicidlem vrtaku a adapterem sklicidla. Velmi bye ste tim zkratili provozniŽivotnost každeho komponentu stroje.

1. Pouze príklep

Nasledujici text obsahuje symboly, ktere jsou pouzity na zarizeni. Nez zachnete naradi pouzivat, ujistete se, ze Rozumite jejich vyznamu.

	DH24PG / DH24PH / DH26PB / DH26PC / DH28PY / DH28PCY / DH28PMY: Vrtaci kladivo
	Aby se snizilo riziko zraněné, uživotel si musí přecist námod k obssluze.
	Jen pro státy EU Elektrické nařadi nevyhazujte do komunálniho odpadu! Podle evropské směrnice 2002/96/ES o nakladyání s použitými elektrickými a elektronickými zařizeními a opovídajćich ustanoveni právních predepisù jegnotlivych zemi se použitá elektrická nařadi musí sbírat odděleně od ostatniho odpadu a podrobit ekologicky šetrnému recykoványí.
V	Jmenovité napěti
P	Příkon
n₀	Počet otáček pri běhu naprázdno
Bpm	Příklepová rychlost pri plném zatlěžné
φ max	Prüměr vrtání, max.
kg	Hmotnost (Podle metody EPTA 01/2003)
	Beton
	Ocel
	Dřevo
T	Pouze funkce príklepu
	Pouze funkce rotace
IT	Funkce rotace a príklepu
I	ZAPNUTÍ
O	VYPNUTÍ
	Odoje síťovou zástrčku z elektrické zásuvky
	Nástoj třídy II

STANDARDNI PRÍSLUŠENSTVI

Obsah baleni pristroje (1) navic obsahuje prislušenstvi uvedene nizhe.

O Plastové pouzdro 1
O Bochni rukojet 1
O Hloubkomer 1
Držák sklíčidla vrtáku (pouze DH28PMY) 1

Standardni prislušenstvi podlélázménám bez prědchoziho upozornění.

POUZITI

Funkce rotace a priklepu
O Vrtani kotevnich otvoru
O Vrtani otvoru do betonu
O Vrtani otvoru do diazdic
Pouze funkce rotace
O Vrtani do ocele nebo dreva (s volitelnym prisluenstvim)
Utahovani sroubu stroje, vrutu do dreva (s volitelnym prisluosenstvim)
Pouze funkce priklepu
(DH24PH, DH26PC, DH28PCY, DH28PMY)
O Odlehčene sekáni v betonu, vysekávání dražky a ohranicičné.

SPECIFIKACE

Specifikace k tomuto pristroji jsou uvedeny v tabulce na strané 90.

POZNÁMKA

Vlivem stalePokraucijicho vyzkumneho a vyvojoveho programu spolecnosti HiKOKI mohou zde uvedeneparametry podlehat zmenam bez predchozihop upozorneni.

MONTAZ A PROVOZ

Činnost Obrázek Strana
Vkladání vrtacích nastrojù SDS-plus	1	91
Vyjimányí vrtacích nastrojù SDS-plus	2	91
Vyběr směru otáčeni 3		91
Vyběr provozního režimu 4		91
Uprava hloubky vrtání 5		91
Změna polohy pro sekání 6		91
Vkladání sklíčidla pro rychlé uvolněné (DH28PMY)	7	92
Vyjimányí sklíčidla pro rychlé uvolněné (DH28PMY)*1	8	92
Vkladání kulatého dřiku aplkáčnich nastrojú (DH28PMY)	9	92
Zapnutí a vypnutí a nastavení rychlosti	10	92
Blokoványí Vyp / Zap spínače11		92
Uvolněné Vyp / Zap spínače12		92
Vyběr príslušenství*2	-	93, 94

1 Pokud jde držák sklícidla na vrtáky nebo držák bitú vrtáku obtízně vytahnout, zarovnejte menici páčku se značkou T a otočte zajišťovaci držák.
2 Pro podrobné udaje o každem nastroji se obratte na autorizované servisni stredisko spolecnosti HiKOKI.

MAZÁNÍ

Mazivo s nizkou viskoziou se nanaši na toto vrtaci kladivo tak, aby ho bylo možné použivat po dlouhou dobu bez nutnosti vyměny maziva. Vyměnte mazivo pri každé vyměne uhlikového kartáče, aby se zachovala provozní zivotnost. Mimoto, použivani vrtaciho kladiva bez dostatku maziva zpúsobí zadřeni stroje a tim se sníží provozní zivotnost.

UPOZORNÉNÍ

Na toto stroji se používa specialní mazivo, tudí muzé dojít ke zhorseni vykonu stroje,Pokud použijete mazivo jiné. Ujistěte se, ze jedem z našich servisnich pracovniku provede vymenu maziva.

UDRZBA A KONTROLA

1. Kontrola vrták

Protoze pouziti tupého nastroje muze zpušobit poruchu motoru a snizeni vykonnosti, nahrad'te vrták novym nebo jej znovu naostřete a to neprodleně, jakmile si povšimnete jeho obroušeni.

2. Kontrola montáznichsroubú

Pravidelné kontrolujte vsechny montážní srouby a zajistěte, aby byly rădné utaženy. Pokud jsou jakékoli srouby uvolnéne, okamžite je dotáhněte. Pokud tak neučinité, vystavujete se važnému nebezpečić.

3. Udrzba motoru

Vinutf motoru je „srdce" elektrického naradi.

Ujistete se, ze vinuti neni poškozené nebo mokre od vody ci oleje.

4. Kontrola uhlikovych kartáčú

Aby byla zajistena vase stalá bezpečnost a ochrana préd urazem elektrickým proudem, kontrlu a yvmenu karbonovych kartáču na totro naradi by melo provadét POUZE autorizované servnisni středisko společnosti HiKOKI.

5. Vyměna napajecího kabelu

Pokud je nezbytné vyměnit napajeci prívod, měl by vyměnu provest vyrobce, aby se predešlo bezpečnostním rizikům.

UPOZORNÉNI

Při provozu nebo udrzbe elektrického nařadi musí byt dodržovány predepsané normy a standardy kaźdé země.

ZÁRUKA

Rucime za to, ze elektrické náradi HiKOKI splnjuje zákonne/ mistné platné prédpisy. Tato záruka nezahrnuje závady nebo poskození vznílek v dusledku nesprávného použiti, hrubého zacházení nebo bežného opotřebeni. V pripadě reklamace zašlete prosím elektrické náradi v nerozebraném stavu společné se ZÁRUÇNÍM LISTEM pripojeným na konci těchtoPokynu pro obsluhu do autorizovaného servisniho střediska společnosti HiKOKI.

Informace o hluku a vibracich

Měréné hodnoty byly určeny podle EN60745 a deklarovány ve shoděs ISO 4871.

Zmeeréná vázéná hladina akustického tlaku A:

Používejte ochranu sluchu.

Celkovi hodnoty vibraci (vektorov'y soucet triax) stanovené de normy EN60745.

Priklepové vrtáni do betonu:

Hodnota vibračnich emisi a_h , HD =

Deklarovaná hodnota vibraci byla zmeřena v souladu se standardní metodou testovani a muže byt použita pro porovnámíNJednoho naRadí s druhým.

Tuto deklarovanou hodnotu vibraci lze rovnéz použit v prědbězném hodnocení vystavení.

VAROVANI

Vibračni emise během vlastniho používani elektrického náradí se muže od deklarované celkové hodnoty lišit v závislosti na zpúsobu jeho použiti.

O Stanovte bezpečnostní opatřění k ochraně obšluhy založěné na odhadu vystavení vlivům v daných podminkách použít (v uvhù je třeba vžít vsechny cásti pracovniho cyklu, například doby, kdy je nářadi vypnuté i kdy beží naprázdno prešpustěnéím).

POZNÁMKA

Vivem stalePokraucjiciho vyzkumneho a vyvojového programu spolecnosti HiKOKl mohou zde uvedené parametry podlehat zmenam bez prdchoziho upozorneni.

(Orijinal talimatlarin cevirisi)

GENEL ELEKTRIKLI ALET GUVENLIK UYARILARI

UYARI

1) Bezpečnost' na pracovisku

a) Svoje pracovisko udržiavajte Čisté a dobre osyvetlené.

2) Elektrická bezpečnost

V spojení uzemneným elektrickým náradim nepouživajte ziadne Rozbočovacie zásuvky.

3) Osobná bezpečnost

V rukach neskolenych osob je elektrické naradie nebezpečné.

Použivanie elektrického náradia na iné, než určenečinnosti moze viest k vzniku nebezpečnych situáci.

5) Servis

1. Používajte pomocné rukováť (rukováť), ak su dodané s nastrojom.

Strata ovladania moze sposobit poranenie osob.

1. Elektricky nastroj drzte za izolované povrchy na uchopenie, ak vykonávate cinnosti, kedy sa moze dostat rezné prisluşenstvo do kontaktu so skrytou kabelážou alebo vlastnám káblom.

Ak pripojite zastrcku dozasuvky, ked je vypinač v polohe ON (ZAP.), elektrické náradie začne okamžite fungovat, co moze viest' k važnym nehodám.

1. Montáz yrtaka
   Aby ste predišli nehodám, uistite sa,Že je spínač vypnuty a zástrčka je odpojená od zásuvky.
   O Ak použivate náradie ako dlátové vrtáky, vrtáky atd., uistite sa, ze použivate originálne diely zhotovené našou spolocnosfou.

Ak sa vrták dotkne tyče oceǐovej konstrukcie, okamžite sa zastávi a vrtacie kladivo sa začne otáčat. Preto pevnu uchopte bočné rukovář.

1. Len rotácia

Na vrtanie do dreva alebo kovu pomocou skl'ucovadla a adaptera na skl'ucovadlo (doplnkové prislu'senstvo).

Len model DH28PMY: Použivanie držiaka skl'ucovadla (standardné príslušenstvo)

O Pouzitim nadmernej sily sa praca sire urychli, ale poskodzije sa hrot vrtaka a navyse sa znižujeŽivotnost vrtačky.
O Pri vyfahovani vrtacky z vrtaneho otvoru sa vrtaky mozu odlomit. Pri vyfahovani je dolezite pouzit razny pohyb.
O Nevrtajte kotviance otvory alebo otvory do betonu so zariadenim nastavenym len na rotačné funkciu.
O Nepouživajte priklepovu vitačku nastavenu na rotačnu a sekaci funkciu, ak je použite skl'ucovadlo a adaptér skl'ucovadla. Mohlo by to vyrazne skrátitŽivotnost každej suciastky zariadenia.
12. Lens príklepom

Len model DH28PMY: Použivanie držiaka vrtákov (štandardné príslušenstvo)

SYMBOLY

VYSTRAHA

Nizsie su zobrazené symboly, ktore sa v pripadestrojného zariadenia pouzivaju. Pred pouzitim náradia sa oboznámte s vyznamom tychotosymbolov.

	DH24PG/ DH24PH/ DH26PB/ DH26PC/ DH28PY/ DH28PCY/ DH28PMY: Vrtacie kladivo
	Aby sa znižilo riziko zranenia, musi si uživotel' prečitať námod na obsluhu.
	Iba pre krajiny EU Elektrické náradie nelikvidujte spolu s domácim odpadom! Aby ste dodržali ustanovenia européskje smernice 2002/96/ES o odpadovych elektrických a elektronických zariadieniach a jej implementáciu v zmysle národnej legislátу, je potrebné elektrické náradie po uplynuti jeho dobyŽivotnosti分开ovaťa dorucitna environmentálne prijatelné miesto recyklovania.
V	Menovité napatie
P	Prikon
n0	Vol'nobežné otáčky
Bpm	Nárazy pri plnom zaťažení
φmax	Max. priemer vřtaného otvoru
kg	Hmotnost' (v súlade s postupom EPTA 01/2003)
	Betón

Slovenčina

O Plastovy obal 1
O Bočná rukovář 1
Hibkomer 1
Drziakski'covadla (len DH28PMY) 1

Pre neustalu bezpečnost a ochranu pred urazom elektrickým prudom moze kontrlu a vymenu tohto nastroja vykonávat LEN autorizované servisné stredisko spolocnosti HiKOKI.

5. Výmena napájacieho kábla

Pri prevádzke a udrzbe elektrického náradia musia byt dodržané bezpečnostné predpisy a normy daného státu.

ZÁRUKA

Informáce ohl'adne vzduchom prenašaného hluku a vibrácí

Namerané hodnoty boli stanovené podla normy EN60745 a deklarované podla ISO 4871.

Nameraná vázěna úroven hladiny akustického vykonu A:

Nameraná vázěné úroven hladiny akustického tlaku A:

Priklepové vrtanie do betónu:

Deklarovaná hodnota vibrácii bola nameraná v sulade so standardnou skusobnou metodou a moze sa použit na porovnávanie jegného naradia s druhým.
