NÁVOD NA OBSLUHU EHG7835X ELECTROLUX

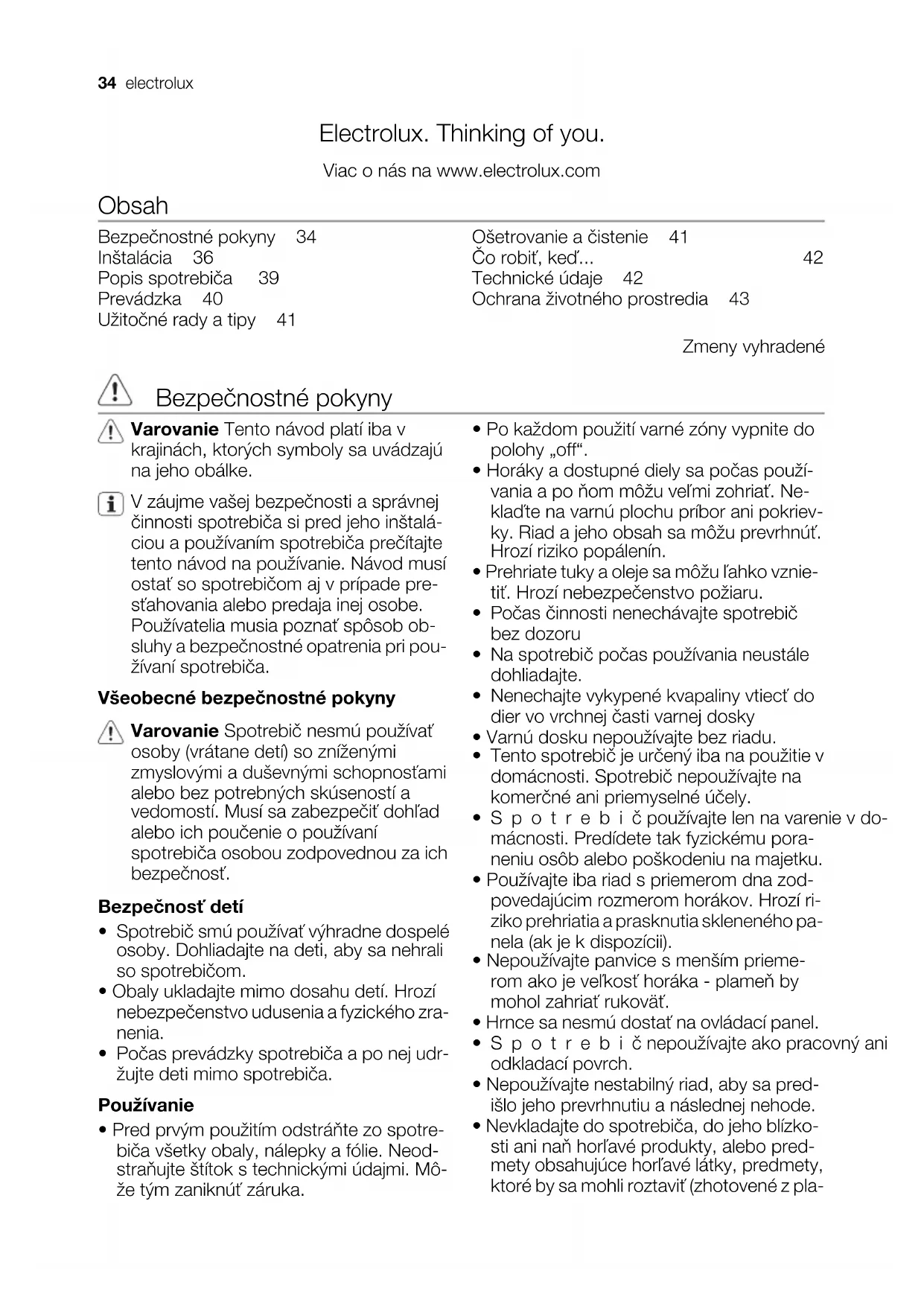

• Spotrebič smú používať výhradne dospelé osoby. Dohliadajte na deti, aby sa nehrali so spotrebičom.

• Obaly ukladajte mimo dosahu detí. Hrozí nebezpečenstvo udusenia a fyzického zra- nenia.

• Počas prevádzky spotrebiča a po nej udr- žujte deti mimo spotrebiča. Používanie

• Horáky a dostupné diely sa počas použí- vania a po ňom môžu veľmi zohriať. Ne- klaďte na varnú plochu príbor ani pokriev- ky. Riad a jeho obsah sa môžu prevrhnúť. Hrozí riziko popálenín.

• Prehriate tuky a oleje sa môžu ľahko vznie- tiť. Hrozí nebezpečenstvo požiaru.

• Nenechajte vykypené kvapaliny vtiecť do dier vo vrchnej časti varnej dosky

• Varnú dosku nepoužívajte bez riadu.

• Tento spotrebič je určený iba na použitie v domácnosti. Spotrebič nepoužívajte na komerčné ani priemyselné účely.

• Spotrebič používajte len na varenie v do- mácnosti. Predídete tak fyzickému pora- neniu osôb alebo poškodeniu na majetku.

• Používajte iba riad s priemerom dna zod- povedajúcim rozmerom horákov. Hrozí ri- ziko prehriatia a prasknutia skleneného pa- nela (ak je k dispozícii).

• Nepoužívajte panvice s menším prieme- rom ako je veľkosť horáka - plameň by mohol zahriať rukoväť.

• Hrnce sa nesmú dostať na ovládací panel.

• Spotrebič nepoužívajte ako pracovný ani odkladací povrch.

• Nepoužívajte nestabilný riad, aby sa pred- išlo jeho prevrhnutiu a následnej nehode.

• Nevkladajte do spotrebiča, do jeho blízko- sti ani naň horľavé produkty, alebo pred- mety obsahujúce horľavé látky, predmety, ktoré by sa mohli roztaviť (zhotovené z pla- 34 electroluxstu alebo hliníka), ani tkaniny. Hrozí nebez- pečenstvo výbuchu alebo požiaru.

• Používajte iba príslušenstvo dodané so spotrebičom.

• Pri pripájaní spotrebiča k zásuvkám v jeho blízkosti postupujte opatrne. Nedovoľte, aby sa spotrebiča alebo horúceho riadu dotýkali elektrické napájacie káble. Nedo- voľte, aby sa elektrické napájacie káble za- motali. Informácie o akrylamidoch Dôležité upozornenie Podľa najnovších vedeckých poznatkov môžu akrylamidy pri pečení potravín (predovšetkým obsahujúcich škrob) spôsobovať zdravotné riziko. Preto vám odporúčame pripravovať jedlá pri čo najnižších teplotách a príliš jedlá nezapekať. Inštalácia

Prečítajte si tieto pokyny. Výrobca ne- zodpovedá za telesnú ujmu osôb ani domácich zvierat, ani za ujmu na ma- jetku spôsobenú nedodržiavaním na- sledujúcich požiadaviek.

Aby sa predišlo riziku poškodenia spotrebiča a majetku a fyzickému zra- neniu, inštaláciu, pripojenie spotrebi- ča k elektrickej sieti a plynovému roz- vodu, nastavenie a údržbu spotrebiča zverte iba kvalifikovanému pracovní- kovi; všetky úkony musia byť vykona- né podľa príslušných noriem a miest- nych predpisov.

• Uistite sa, že spotrebič nebol pri preprave poškodený. Poškodený spotrebič neza- pájajte. Ak je to potrebné, obráťte sa na dodávateľa.

• Zabudované spotrebiče sa môžu používať až po zabudovaní do vhodnej skrinky ale- bo pracovnej dosky, ktoré vyhovujú plat- ným normám.

• Neinštalujte varnú dosku nad domáce spotrebiče, pokiaľ to nie je dovolené.

• Spotrebič inštalujte iba do pracovného priestoru s rovným povrchom.

• Nemeňte technické vlastnosti spotrebiča ani ho nemodifikujte. Hrozí riziko zranenia a poškodenia spotrebiča.

• Dôsledne dodržiavajte zákony, nariadenia, smernice a normy platné v krajine použitia (bezpečnostné pravidlá, predpisy o recy- klácii, pravidlá elektrickej bezpečnosti atď.)

• Dodržiavajte minimálne vzdialenosti od iných spotrebičov a nábytku.

• Zabezpečte ochranu proti nebezpečnému zásahu elektrickým prúdom správnou in- štaláciou spotrebiča, napr. zásuvky môže- te namontovať iba spolu s ochranným pa- nelom pod spotrebičom.

• Vyrezaný otvor v pracovnej doske chráňte proti vlhkosti vhodným tesniacim materiá- lom.

• Spotrebič utesnite na pracovnej doske správnym tesniacim materiálom tak, aby nezostával žiadny voľný priestor.

• Chráňte spodnú stranu spotrebiča pred parou a vlhkosťou, napr. z umývačky riadu alebo rúry.

• Spotrebič neinštalujte vedľa dverí ani pod oknami. Inak môžu dvere alebo okno zho- diť horúci kuchynský riad z varného mie- sta.

• Pred inštaláciou skontrolujte, či podmien- ky v miestnych rozvodoch (druhu a tlak plynu) súhlasia s nastavením spotrebiča. Podmienky nastavenia pre tento spotrebič sú uvedené na výkonovom štítku, ktorý sa nachádza vo vrecku s príslušenstvom.

• Tento spotrebič nie je zapojený k zariade- niu na odvod spalín. Musí byť nainštalova- ný a pripojený v súlade s platnými pred- pismi na inštaláciu. Mimoriadnu pozornosť venujte príslušným požiadavkám na vetra- nie.

• Používanie plynového spotrebiča na prípravu jedál spôsobuje tvorbu tepla a vlhkosti v miestnosti, v ktorom je na- inštalovaný. Skontrolujte, či je vetra- nie v kuchyni dostatočné: otvory na prirodzené vetranie nechávajte otvo- rené alebo nainštalujte mechanické vetracie zariadenie (mechanický od- sávací digestor).

• Ak intenzívne používate spotrebič dl- hý čas, potrebné je doplnkové vetra- nie (napríklad otvorenie okna alebo zvýšenie intenzity mechanického ve- trania, ak je k dispozícii).

• Dôsledne dodržiavajte pokyny pre elektric- ké zapojenie. Hrozí riziko zranenia elektric- kým prúdom. electrolux 35•Svorka sieťového pripojenia je pod napä- tím.

• Odpojte svorku sieťového pripojenia od napätia.

• Kvalifikovanou montážou zabezpečte ochranu pred úrazom elektrickým prú- dom.

• Voľné a neodborne zhotovené spoje zá- suvky alebo zástrčky môžu spôsobovať prehriatie svoriek.

• Svorky musí správne zapojiť kvalifikovaný elektrikár.

• Odľahčite ťah kábla pomocou vhodnej ká- blovej svorky.

• Použite vhodný prívodný elektrický kábel a poškodený kábel vymeňte za správny prí- slušný kábel. Obráťte sa na miestne ser- visné stredisko.

• Elektrické zapojenie spotrebiča musí ob- sahovať zariadenie s možnosťou odpoje- nia všetkých pólov spotrebiča od siete, pri- čom vzdialenosť kontaktov zariadenia mu- sí byť aspoň 3 mm.

• Musia sa používať správne izolačné zaria- denia: ochranné ističe, poistky (skrutkova- cie poistky treba vybrať z držiaka). Likvidácia spotrebiča

• Aby ste predišli riziku fyzického zranenia alebo poškodenia – Vytiahnite zástrčku zo zásuvky elektric- kej siete. – Odrežte prívodný kábel na mieste, kde vstupuje do spotrebiča a zlikvidujte ho. – Ak je k spotrebiču pripojené vonkajšie plynové potrubie, zlisujte ho. – Informácie o likvidácii spotrebiča vám poskytnú miestne úrady. Inštalácia Varovanie Úkony podľa nasledujúcich pokynov na inštaláciu, pripojenie a údržbu môže vykonať výhradne vyškolený pracovník v súlade s platnými normami a miestnymi predpismi. Plynová prípojka Zvoľte pevné prípojky alebo použite ohybné antikorové trubičky, v súlade s platnými nor- mami. Ak použijete ohybné kovové trubičky, dávajte pozor, aby sa nedotýkali pohyblivých častí alebo aby neboli zalomené ani stlačené. Dávajte pozor predovšetkým pri montáži var- nej dosky v kombinácii s rúrou. Dôležité upozornenie Uistite sa, že tlak privádzaného plynu spotrebiča vyhovuje charakteristikám spotrebiča. Nastaviteľná prípojka je upevnená k ústrednej prípojke plynu pomocou matice so závitom G 1/2". Utiahnite diely rukou, bez použitia sily, upravte požadovaný smer prípojky a potom všetko dobre utiahnite.

1 Koniec hriadeľa s maticou 2 Podložka (doplnková podložka je k di- spozícii len pre Slovinsko a Turecko) 3 Koleno 4 Držiak gumenej hadičky pre propán-bu- tán (len pre Slovinsko a Turecko) Pevné pripojenie: Pripojenie realizujte pomocou pevného ko- vového potrubia (medené s mechanickým ukončením). 36 electrolux„Pohyblivé“ pripojenie s mechanickým ukončením:

Zemný plyn : pripojenie realizujte pomo- cou ohybnej hadice s mechanickým ukon- čením priskrutkovaným priamo na koleno v správnom uhle k spotrebiču. – Bután/propán : použite ohybnú hadicu vybavenú príslušnými objímkami, ak je možné hadicu kontrolovať po celej dĺžke, a ak je spotrebič prevádzkovaný len na bu- tán. V prípade, že spotrebič prevádzkujete na propán, použite ohybnú hadicu s prí- slušným kovovým ukončením. Pripojenie ohybných nekovových hadíc: Ak je možné kontrolovať prípojné potrubie po celej jeho dĺžke, môžete použiť ohybnú ha- dicu. Ohybnú hadicu pripevnite pevne po- mocou svoriek. Skvapalnený plyn : použite držiak gumenej hadice. Vždy použite tesnenie. Potom pripoj- te plynovú prípojku. Ohybnú hadicu je možné použiť vtedy, keď: – sa nemôže zahriať na vyššiu ako izbovú teplotu, teda viac ako 30 °C, – nie je dlhšia ako 1500 mm, – nie je priškrtená, – nie je stlačená, ani stočená, – sa nikde nedotýka ostrých hrán alebo ro- hov predmetov, –možno ľahko skontrolovať jej stav. Kontrola stavu ohybnej hadičky pozostáva z kontroly, či: – na nej nie sú praskliny, rezy, znaky obho- renia na koncoch, ale aj po celej dĺžke, – materiál nestvrdol a či je stále správne ohybný, –upevňovacia svorka nezhrdzavela, – neuplynula doba životnosti. Ak spozorujete jednu alebo viac chýb, hadicu neopravujte, ale vymeňte ju. Dôležité upozornenie Po dokončení inštalácie sa uistite, že každý spoj správne tesní. Použite mydlový roztok, nie plameň ! Výmena dýz

3. Maticovým kľúčom 7 vyberte dýzy a vy-

meňte ich za dýzy určené pre privádzaný druh plynu (pozrite tabuľku v časti Tech- nické údaje).

5. Vymeňte typový štítok (je vedľa plynovej

prípojky) za štítok s novým privádzaným plynom. Štítok nájdete v obale s dýzami dodanými spolu so spotrebičom. Ak je tlak plynu nerovnomerný alebo je odliš- ný od požadovaného tlaku, musíte na plyno- vú prípojku namontovať regulátor tlaku. Nastavenie minimálnej úrovne Nastavenie minimálnej úrovne horákov:

2. Otočte gombík do minimálnej polohy.

electrolux 375. Uistite sa, že plameň pri rýchlom otočení gombíka z maximálnej polohy na mini- mum nezhasne. Zapojenie do elektrickej siete

• Spotrebič uzemnite v súlade s bezpeč- nostnými predpismi.

• Skontrolujte, či nominálne napätie, typ prúdu a príkon uvedené na štítku spotre- biča zodpovedajú parametrom elektrickej siete.

• Spotrebič sa dodáva s prívodným elektric- kým káblom. V prípade potreby treba in- štalovať vhodnú zástrčku, ktorá zodpove- dá zaťaženiu uvedenému na typovom štít- ku. Zástrčku musíte zapojiť do vhodnej zá- suvky.

• Akýkoľvek elektrický komponent smie vy- meniť iba technik autorizovaného servis- ného strediska alebo kvalifikovaný servisný pracovník.

• Vždy používajte správne nainštalovanú uzemnenú zásuvku elektrickej siete.

• Skontrolujte, či je napájací elektrický kábel po inštalácii prístupný.

• Pri odpájaní spotrebiča od siete neťahajte napájací elektrický kábel. Vždy ťahajte zá- strčku.

• Spotrebič sa nesmie pripájať pomocou predlžovacieho kábla, adaptéra alebo roz- dvojky (hrozí riziko požiaru). Skontrolujte, či je uzemnenie v súlade s príslušnou nor- mou a predpismi.

• Napájací kábel nesmie byť umiestnený tak, aby sa dotýkal horúcich častí.

• Pri zapojení spotrebiča do elektrickej siete musíte použiť elektrické odpojovacie za- riadenie, ktoré umožní odpojenie spotre- biča od elektrickej siete na všetkých pólo- ch a ktoré má vzdialenosť medzi kontaktmi aspoň 3 mm, napr. automatický istič alebo poistku.

• Žiadne súčasti napájacieho kábla nesmú byť vystavené teplote vyššej ako 90 °C. Modrý nulový vodič musí byť pripojený k svorke označenej „N“ na svorkovnici. Hne- dý (alebo čierny) fázový vodič (pripojený k svorke označenej „L“ na svorkovnici) sa vždy musí pripojiť k fázovému (živému) kontaktu. Výmena prívodného elektrického kábla Pri výmene prívodného elektricého kábla sa smie použiť iba kábel typu H05V2V2-F T90. Uistite sa, že prierez kábla je vhodný pre da- né napätie a pracovnú teplotu. Žlto-zelený uzemňovací vodič musí byť približne o 2 cm dlhší ako hnedý (alebo čierny) fázový vodič. Zabudovanie min. 55 mm min. 650 mm 560 mm min. 450 mm 30 mm 480 mm 10mm 86 mm 86 mm A – dodané tesnenie 38 electroluxA

A – dodané tesnenie B – dodané mriežky Možnosti zabudovania Kuchynský dielec s dvierkami Panel namontovaný pod varnou doskou sa musí dať ľahko vybrať a v prípade potreby zásahu servisného technika umožňovať jed- noduchý prístup. min 20 mm(max 150 mm)30 mm60 mm

a) Vyberateľný panel b) Priestor pre prípojky Kuchynský dielec s rúrou Rozmery priestoru pre varnú dosku musia zodpovedať uvedeným údajom a kuchynská linka musí byť vybavená držiakmi, ktoré umožnia, z bezpečnostných dôvodov, ne- pretržitý prívod vzduchu. Elektrické zapoje- nia varnej dosky a rúry musia byť samostat- né. Zapojenie musí umožniť jednoduché vy- bratie rúry. 50 cm 360 cm 180 cm 120 cm

1 Vrchná časť varnej dosky 2 Stredne rýchly horák 3 Stredne rýchly horák 4 Rýchly horák 5 Trojitý horák 6 Pomocný horák 7 Ovládacie gombíky electrolux 39Ovládacie gombíky Symbol Popis plyn sa neprivádza / poloha vypnutia zapaľovacia poloha/maximál- ny prívod plynu Symbol Popis minimálny prívod plynu Prevádzka Zapálenie horáka Varovanie Pri používaní otvoreného ohňa v kuchyni dávajte pozor. Výrobca odmieta akúkoľvek zodpovednosť v prípade nesprávneho používania ohňa. Horák zapáľte vždy predtým, ako naň položíte nádobu. Zapálenie horáka:

ho. Ak sa horák po niekoľkých pokusoch nezapáli, skontrolujte, či je korunka a viečko v správnej polohe.

1 Viečko horáka 2 Korunka horáka 3 Zapaľovacia sviečka 4 Termočlánok Varovanie Nedržte ovládací gombík stlačený dlhšie ako 15 sekúnd. Ak sa horák po 15 sekundách nezapáli, pusťte ovládací gombík, otočte ho do polohy vypnutia, počkajte aspoň 1 mi- nútu a znovu skúste zapáliť horák. Dôležité upozornenie V prípade výpadku dodávky elektriny sa horák dá zapáliť aj bez elektrického zapaľovača; v tomto prípade sa priblížte k horáku s plameňom, stlačte príslušný gombík a otočte ho proti smeru hodinových ručičiek do maximálnej polohy. Ak horák náhodou zhasne, otočte ovlá- dací gombík do polohy vypnutia, počkaj- te aspoň 1 minútu a skúste znovu zapáliť horák. Po inštalácii alebo zapnutí napájania po výpadku sa môže generátor iskier akti- vovať automaticky. Je to normálne. Vypnutie horáka Aby ste zhasli palmeň, otočte gombík na symbol

• Po zovretí kvapaliny znížte plameň, aby kvapalina iba mierne vrela. Varovanie Používajte hrnce a panvice s dnom vhodným pre rozmery horáka. Nepoužívajte varnú nádobu na varnej zóne, ktorá presahuje za okraje varnej nádoby. Horák Priemery kuchynského riadu Trojitý 180 mm – 260 mm Rýchly 180 mm – 260 mm Predný stredne rých-

120 mm – 180 mm Horák Priemery kuchynského riadu Zadný stred- ne rýchly 120 mm – 220 mm Pomocný 80 mm – 180 mm Varovanie Hrnce sa nesmú dostať na ovládací panel. Dbajte, aby hrnce nevyčnievali za okraje var- nej dosky a aby boli umiestnené v strede na podstavcoch, čím sa dosiahne zníženie spo- treby plynu. Neklaďte na podstavce nestabilné alebo zdeformované hrnce. Ošetrovanie a čistenie Varovanie Pred čistením rúry ju vypnite a nechajte vychladnúť. Varovanie Z bezpečnostných dôvodov spotrebič nečistite parnými ani vysokotlakovým čističmi. Varovanie Nepoužívajte abrazívne čistiace prostriedky, drôtenky ani kyseliny, pretože by poškodili spotrebič.

• Pri nadmernom ohreve na nehrdzavejúcej oceli vznikajú škvrny. Vzhľadom na to ne- smiete variť v keramických, kameninových hrncoch ani liatinových plechoch. Nepou- žívajte na ochranu varného panelu počas používania hliníkovú fóliu.

• Podstavce na hrnce možno vybrať na uľahčenie čistenia varnej dosky.

• Podstavce na hrnce sa nesmú umývať v umývačke riadu, musia sa umývať ručne .

• Pri ručnom umývaní mriežok nad horákmi postupujte opatrne, pretože smaltovací postup niekedy zanecháva ostré hrany. V prípade potreby odstráňte odolné škvrny použitím čistiacej pasty.

• Po čistení skontrolujte, či sú podstavce umiestnené správne.

• Aby horáky správne fungovali, skontroluj- te, či sú ramená podstavcov umiestnené v strede horáka.

• Pri umiestňovaní podstavcov postu- pujte opatrne, aby ste zabránili poško- deniu hornej časti varnej dosky. Ne- zabudnite umiestniť všetky gumené nožičky (ak ste ich pri čistení sňali z podstavcov). Po čistení utrite spotrebič mäkkou tkaninou. Pravidelná údržba Pravidelne požiadajte svoje miestne servisné stredisko o kontrolu stavu rúrok na prívod plynu a regulátora, ak je namontovaný. electrolux 41Čo robiť, keď... Problém Možná príčina Odstránenie Pri zapaľovaní plynu chýba iskra • Nie je elektrické napätie • Skontrolujte, či je spotrebič zapojený a či je zapnuté elek- trické napájanie.

• Skontrolujte poistky domovej elektrickej inštalácie.

• Kryt a korunka horáka nie sú vo vodorovnej polohe

• Skontrolujte, či sú kryt a ko- runka horáka v správnej polo- he. Plameň zhasína ihneď po zapá- lení

• Termočlánok nie je dostatoč- ne zohriaty

• Po zapálení plameňa držte ovládač stlačený približne 5 sekúnd. Plameň horáka je nerovnomerný • Korunka horáka je upchaná zvyškami potravín

• Skontrolujte, či nie je upchaná dýza a či korunka horáka nie je znečistená zvyškami potra- vín. Pri výskyte problému sa najprv pokúste vy- riešiť ho sami. Ak problém nedokážete od- strániť sami, zavolajte predajcu alebo servis- né stredisko. Ak ste spotrebič nepoužívali správne alebo inštaláciu nevykonal autorizovaný technik, môže sa stať, že za návštevu pracovníka servisného strediska alebo predajcu budete musieť zaplatiť, aj keď k poruche dôjde počas záručnej doby. Na rýchle a správne získanie pomoci sú potrebné tieto informácie. Tieto údaje sú uvedené na typovom štítku na súprave s dýzami.

• Sériové číslo (S.N.) ............ Používajte iba originálne náhradné diely. Sú k dispozícii v našom autorizovanom servis- nom stredisku a v autorizovaných predaj- niach náhradných dielov. Technické údaje Rozmery varnej dosky Šírka: 744 mm Výška: 510 mm Rozmery priestoru pre varnú dosku Šírka: 560 mm Výška: 480 mm Tepelný výkon Trojitý horák: 4,0 kW Rýchly horák: 3,0 kW Stredne rýchly horák: 2,0 kW Pomocný horák: 1,0 kW CELKOVÝ VÝKON: G20 (2H) 20 mbar = 12

G30/G31 (3B/P) 30/30 mbar = 858 g/h Elektrické napájanie: 230 V ~ 50 Hz Kategória: II2H3B/P Zdroj plynu: G20 (2H) 20 mbar Trieda spotrebiča: 3 Priemery prívodov Horák Ø prívodu v 1/100 mm. Pomocný 28 Stredne rýchly 32 Rýchly 42 Trojitý 56 42 electroluxPlynové horáky
