MANUAL DE USUARIO EHG7835X ELECTROLUX

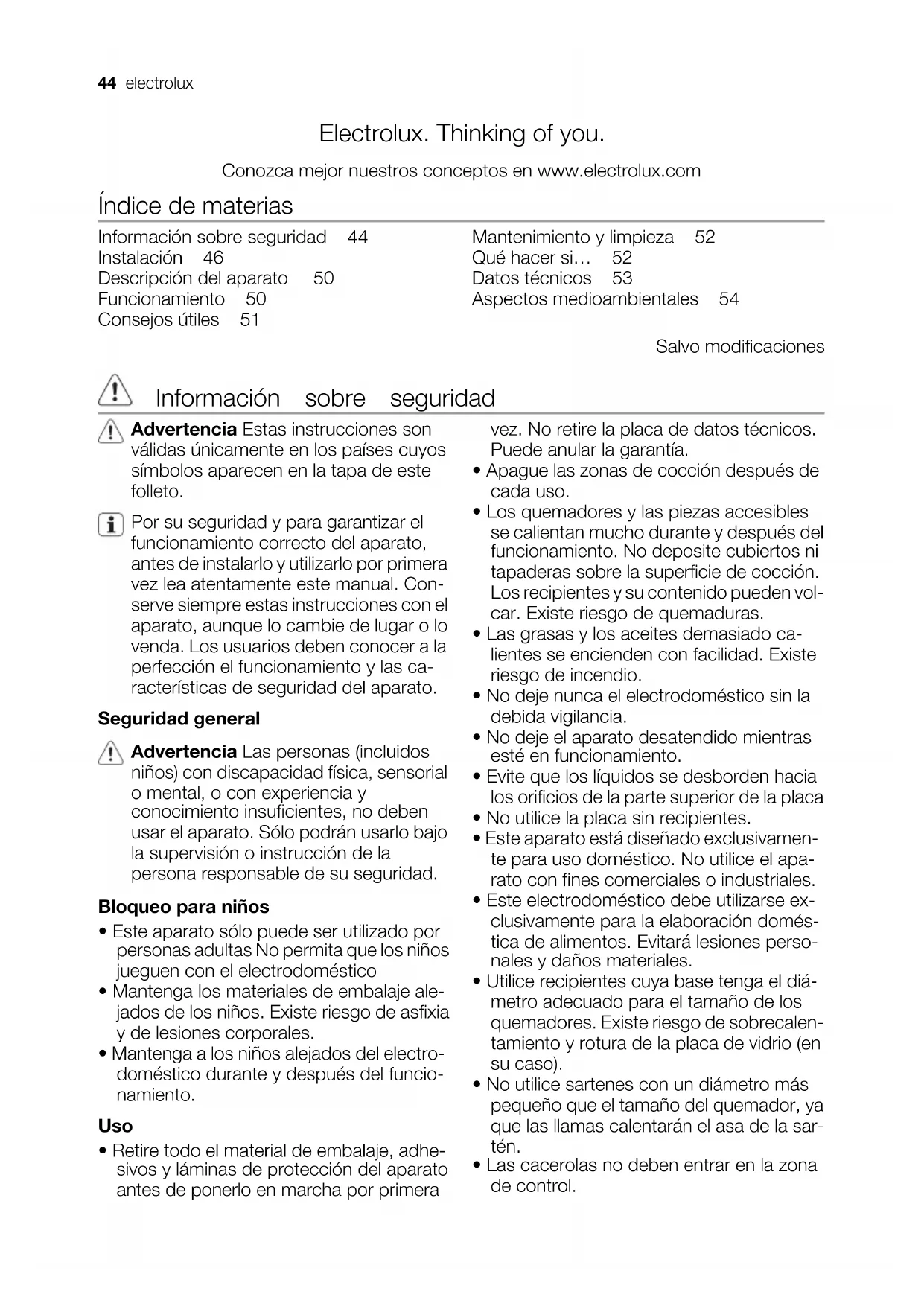

• Este aparato sólo puede ser utilizado por personas adultas No permita que los niños jueguen con el electrodoméstico

• Mantenga los materiales de embalaje ale- jados de los niños. Existe riesgo de asfixia y de lesiones corporales.

• Mantenga a los niños alejados del electro- doméstico durante y después del funcio- namiento. Uso

• Retire todo el material de embalaje, adhe- sivos y láminas de protección del aparato antes de ponerlo en marcha por primera vez. No retire la placa de datos técnicos. Puede anular la garantía.

• Apague las zonas de cocción después de cada uso.

• Los quemadores y las piezas accesibles se calientan mucho durante y después del funcionamiento. No deposite cubiertos ni tapaderas sobre la superficie de cocción. Los recipientes y su contenido pueden vol- car. Existe riesgo de quemaduras.

• Las grasas y los aceites demasiado ca- lientes se encienden con facilidad. Existe riesgo de incendio.

• No deje nunca el electrodoméstico sin la debida vigilancia.

• No deje el aparato desatendido mientras esté en funcionamiento.

• Evite que los líquidos se desborden hacia los orificios de la parte superior de la placa

• No utilice la placa sin recipientes.

• Este aparato está diseñado exclusivamen- te para uso doméstico. No utilice el apa- rato con fines comerciales o industriales.

• Este electrodoméstico debe utilizarse ex- clusivamente para la elaboración domés- tica de alimentos. Evitará lesiones perso- nales y daños materiales.

• Utilice recipientes cuya base tenga el diá- metro adecuado para el tamaño de los quemadores. Existe riesgo de sobrecalen- tamiento y rotura de la placa de vidrio (en su caso).

• No utilice sartenes con un diámetro más pequeño que el tamaño del quemador, ya que las llamas calentarán el asa de la sar- tén.

• Las cacerolas no deben entrar en la zona de control. 44 electrolux• No utilice el aparato como superficie de trabajo o almacenamiento.

• No utilice recipientes inestables para evitar que se vuelquen y provoquen accidentes.

• No coloque productos inflamables ni ob- jetos mojados con productos inflamables, como tampoco objetos que se puedan fundir (fabricados con plástico o aluminio) ni tejidos dentro, cerca o encima del elec- trodoméstico. Existe riesgo de incendio o explosión.

• Utilice únicamente los accesorios suminis- trados con el aparato.

• Tenga mucho cuidado cuando enchufe el aparato a las tomas de corriente. No per- mita que los cables eléctricos entren en contacto con el aparato ni con utensilios de cocina calientes. Coloque los cables eléctricos de forma que no se puedan en- redar. Indicación sobre la acrilamida Importante Según los últimos conocimientos científicos, si se tuestan alimentos (sobre todo los que contienen almidón), la acrilamida puede representar un peligro para la salud. Por tanto, recomendamos cocinar a bajas temperaturas y no tostar excesivamente los alimentos. Instalación

Lea atentamente estas instrucciones. El fabricante no se responsabiliza de las lesiones a personas y animales, ni de los daños a la propiedad, que se produzcan como consecuencia del in- cumplimiento de estos requisitos.

• A fin de evitar el riesgo de que se pro- duzcan lesiones y daños, la instala- ción, la conexión del aparato a la fuen- te de alimentación y el gas, la confi- guración y el mantenimiento sólo de- ben ser llevados a cabo por personal cualificado de conformidad con la le- gislación y normativa vigentes.

• Asegúrese de que el aparato no ha sufrido daños durante el transporte. No enchufe el aparato si está dañado. En caso nece- sario, póngase en contacto con el provee- dor.

• Los aparatos que han de ir integrados en la cocina sólo deben utilizarse una vez en- castrados en los muebles adecuados y con las encimeras y superficies de trabajo apropiadas.

• No instale la placa sobre electrodomésti- cos que no lo permitan.

• Coloque el aparato únicamente sobre en- cimeras de superficie plana.

• No cambie las especificaciones ni modifi- que este producto en modo alguno. Existe riesgo de lesiones y de daños en el apa- rato.

• Siga rigurosamente las leyes, ordenanzas, directivas y normas (por ejemplo, de se- guridad, eliminación de residuos, instala- ciones eléctricas, etc.) vigentes en el país donde se vaya a utilizar el aparato.

• Respete siempre las distancias mínimas entre el aparato y los demás electrodo- mésticos y mobiliario.

• La instalación deberá disponer de la pro- tección adecuada contra descargas eléc- tricas, por ejemplo, sólo podrán instalarse directamente por debajo del aparato ca- jones que cuenten con panel protector.

• Proteja las superficies cortadas de la en- cimera con un material sellante antihume- dad.

• El sellante permite fijar el aparato a la en- cimera sin dejar huecos.

• Proteja la parte inferior del aparato de la acción del vapor y la humedad, por ejem- plo, procedentes de un lavavajillas o un horno.

• No instale el aparato junto a una puerta o debajo de una ventana. De lo contrario, la apertura brusca de puertas y ventanas puede desplazar recipientes calientes de la zona de cocción.

• Antes de realizar cualquier tarea de mantenimiento, apague el aparato y desenchúfelo de la toma de corriente.

• Antes de realizar la instalación, asegúrese de que las condiciones de distribución lo- cales (tipo de gas y presión) son compati- bles con los requisitos del aparato. Las condiciones de ajuste del electrodomésti- co se encuentran en la placa de datos téc- nicos, que puede encontrar en la bolsa de accesorios.

• Este aparato no está conectado a un dis- positivo de evacuación de productos de combustión. Debe instalarse y conectarse conforme a las normas de instalación ac- electrolux 45tuales. Es necesario prestar especial aten- ción a los requisitos sobre ventilación.

• El uso de una cocina a gas provoca calor y vaho en la habitación donde se instala. Asegúrese de que la cocina está bien ventilada: mantenga abier- tas las salidas de ventilación natural o instale un dispositivo de ventilación (extractor mecánico).

El uso intensivo y prolongado del apa- rato puede exigir mayor ventilación (por ejemplo, la apertura de una ven- tana o el aumento del nivel de ventila- ción mecánica, si se dispone de ella).

• Siga atentamente las instrucciones para las conexiones eléctricas. Existe riesgo de lesiones por la corriente eléctrica.

• La regleta de conexión a la red se encuen- tra bajo tensión.

• Desconecte la regleta de conexión de la red eléctrica.

• Asegure la protección contra el contacto mediante una instalación correcta.

• Conexiones de enchufe flojas e inadecua- das pueden sobrecalentar la regleta.

• Asegúrese de que las conexiones de los bornes las realiza un electricista homolo- gado y de la forma correcta.

• Establezca la descarga de tracción del ca- ble.

• Utilice el cable de conexión correcto y sus- tituya el dañado por un cable especial ade- cuado. Póngase en contacto con el Cen- tro de servicio técnico local.

• El aparato debe ir provisto de un disposi- tivo que permita desconectarlo del sumi- nistro de red en todos los polos y que ten- ga una separación mínima entre contactos de 3 mm.

• Asimismo, debe contar con los dispositi- vos de aislamiento correctos: línea con protección ante cortocircuitos, fusibles (ti- po tornillo que puedan retirarse del sopor- te), dispositivos de fuga a tierra y contac- tores. Eliminación del aparato

• A fin de evitar el riesgo de que se produz- can lesiones y daños – Desconecte el aparato de la toma de red. – Corte el cable de red donde se conecta al aparato y deséchelo. – Aplaste las tuberías de gas externas si están instaladas. – Póngase en contacto con las autorida- des locales competentes para desechar su electrodoméstico. Instalación Advertencia Las siguientes instrucciones de montaje, conexión y mantenimiento las debe llevar a cabo personal cualificado de acuerdo con la legislación y la normativa vigentes. Conexión de gas Elija conexiones fijas o utilice un tubo flexible de acero inoxidable que cumpla la normativa vigente. Si utiliza tubos metálicos flexibles, tenga cuidado de que no entren en contacto con las partes móviles ni estén retorcidos. Preste también atención cuando la placa se instale junto con un horno. Importante Asegúrese de que la presión del suministro de gas del aparato cumple los valores recomendados. La conexión ajustable se fija a la rampa por medio de una tuerca roscada G 1/2". Atornille las piezas sin fuerza, ajuste la conexión en la dirección adecuada y apriete todo.

1 Extremo del eje con tuerca 2 Arandela (la arandela adicional sólo es para Eslovenia y Turquía) 3 Codo 46 electrolux4 Soporte del tubo de goma para el gas lí- quido (solo para Eslovenia y Turquía) Conexión rígida: Realice la conexión con tubos de metal rígi- dos (cobre con extremo mecanizado). Conexión "flexible" con extremo mecanizado:

Gas natural : realice la conexión con un tubo flexible de extremo mecanizado ator- nillado directamente al codo en el que ter- mina el perímetro del aparato. – Butano / Propano : utilice un tubo flexible equipado con collarín, si así se requiere para toda la longitud, y si el aparato fun- ciona únicamente con butano. Si el apa- rato funciona con propano, utilice un tubo flexible con un extremo de metal adecua- do. Conexión con tubos flexibles no metálicos: Si es posible controlar fácilmente la conexión en todo el área, puede utilizar un tubo flexi- ble. Sujete firmemente el tubo flexible con abrazaderas. Gas líquido : utilice el soporte de tubos de goma. Acople siempre la junta. Continúe con la conexión del gas. El tubo flexible se puede aplicar cuando: – la temperatura que alcance no supere la temperatura ambiente (más de 30 °C); – no tenga una longitud superior a 1.500 mm; – no presente obturaciones; – no esté sometido a tracción o torsión; – no entre en contacto con bordes o esqui- nas cortantes; – se pueda revisar con facilidad para com- probar su estado. El control de la correcta conservación del tu- bo flexible consiste en comprobar lo siguien- te: – no presenta arañazos, cortes, marcas de quemaduras en ambos extremos y toda la longitud; – el material no está endurecido, sino que presenta una elasticidad correcta; – las abrazaderas de sujeción no están oxi- dadas; – el plazo de caducidad no ha vencido. Si observa uno o varios defectos, no repare el tubo: cámbielo. Importante Cuando la instalación esté terminada, asegúrese de que el cierre hermético de cada racor del tubo es correcto. Utilice una solución jabonosa, nunca una llama . Sustitución de los inyectores

1. Retire los soportes para cacerolas.

2. Retire las tapas y las coronas del quema-

3. Con una llave tubular del 7, desatornille y

retire los inyectores y sustitúyalos por los adecuados al tipo de gas que va a utilizar (consulte la tabla de la sección Datos téc- nicos).

4. Vuelva a montar las piezas siguiendo el

procedimiento anterior en orden inverso.

5. Sustituya la placa de datos técnicos (si-

tuada cerca del tubo de suministro de gas) por la placa correspondiente al nue- vo tipo de suministro de gas. Encontrará esta etiqueta en el embalaje de los inyec- tores suministrado con el aparato. Si la presión del suministro de gas se puede cambiar o es diferente de la necesaria, debe instalar un regulador de presión adecuado en el tubo del suministro de gas. Ajuste del nivel mínimo Para ajustar el nivel mínimo de los quema- dores:

1. Encienda el quemador.

2. Gire el mando hasta la posición mínima.

sición del tornillo de derivación. Si cambia del gas natural de 20 mbares (o de 13 mbares

) al gas líquido, apriete total- mente el tornillo de ajuste. Si cambia de gas líquido a gas natural de 20 mbares, desatornille el tornillo de derivación apro- ximadamente un cuarto de vuelta (o me- dia para el quemador de triple corona). Si cambia del gas natural de 20 mbares a gas natural de 13 mbares

desatornille el tornillo de derivación aproximadamen- te un cuarto de vuelta (o media vuelta pa- ra el quemador de triple corona). Si cam- bia del gas líquido a gas natural de 13

, desatornille el tornillo de deri- vación aproximadamente media vuelta (o una vuelta para el quemador de triple co- rona). Si cambia de gas natural de 13 mbares

a gas natural de 20 mbares, desatornille el tornillo de derivación apro- ximadamente un cuarto de vuelta (media vuelta para el quemador de triple corona). 1 Tornillo de ajuste mínimo

5. Asegúrese de que la llama no se apaga

cuando gire rápidamente el mando de la posición máxima a la posición mínima. Conexión eléctrica

• Conecte el aparato a tierra siguiendo las precauciones de seguridad

• Asegúrese de que el voltaje nominal y el tipo de suministro que indica la placa de datos técnicos coinciden con los del lugar donde se va a instalar el aparato

• Este aparato se suministra con un cable de alimentación. Debe estar equipado con un enchufe adecuado, capaz de soportar la carga indicada en la placa de caracte- rísticas. El enchufe se debe colocar en una toma de corriente adecuada.

• Cualquier sustitución de los componentes eléctricos debe dejarse en manos del per- sonal del Centro de servicio técnico o de un profesional cualificado y homologado.

• Utilice siempre una toma con aislamiento de conexión a tierra correctamente insta- lada.

• Asegúrese de que se puede acceder a la toma de corriente una vez instalado el apa- rato.

• No desconecte el aparato tirando del ca- ble de alimentación. Tire siempre del en- chufe.

• El aparato no se debe conectar con un cable de prolongación, adaptador o cone- xión múltiple (riesgo de incendio). Asegú- rese de que la conexión a tierra cumple la legislación y normas vigentes.

• El cable de alimentación se debe colocar de forma que no entre en contacto con ninguna pieza caliente.

• El electrodoméstico debe conectarse a la corriente eléctrica con un dispositivo que permita desconectarlo en caso necesario, y cuyos polos tengan una distancia míni- ma entre contactos de 3 mm; por ejemplo, dispositivos de corte de línea automático, disyuntor de fugas a tierra o fusibles.

• Ninguna parte del cable de conexión pue- de alcanzar una temperatura de 90°C. El cable neutro de color azul debe ir conec- tado en el contacto de la regleta de cone- xión marcado con "N". El cable de fase de color marrón (o negro) (colocado en el contacto de la regleta de conexión mar- cado con "L"), debe estar siempre conec- tado a la fase activa. Sustitución del cable de conexión Para cambiar el cable de conexión, utilice únicamente el tipo H05V2V2-F T90. Asegú- rese de que la sección de cable sea adecua- da para la tensión y la temperatura de fun- cionamiento. El cable de tierra amarillo/verde debe ser unos 2 cm más largo que el cable de fase marrón (o negro). 48 electroluxEncastrado min. 55 mmmin. 650 mm560 mmmin. 450 mm30 mm480 mm 10mm 86 mm 86 mm A - capa impermeabilizante

A - capa impermeabilizante B: abrazaderas suministradas Posibilidades de inserción Unidad de cocina con puerta El panel instalado debajo de la placa se debe poder retirar fácilmente y permitir el acceso en caso de que sea necesario realizar una intervención de asistencia técnica. min 20 mm (max 150 mm) 30 mm 60 mm

a) Panel extraíble b) Espacio para las conexiones Unidad de cocina con horno Las dimensiones del hueco para la encimera deben respetar las indicaciones y deben contar con abrazaderas que permitan un su- ministro continuo de aire por motivos de se- guridad. Las conexiones eléctricas del horno y la encimera se deben realizar por separado. También permite retirar fácilmente el horno de la unidad. electrolux 4950 cm

Descripción del aparato Disposición de las zonas de cocción

1 Tapa de la placa 2 Quemador semi rápido 3 Quemador semi rápido 4 Quemador rápido 5 Quemador de triple corona 6 Quemador auxiliar 7 Mandos de control Mandos de control Símbolo Descripción No se suministra gas / posi- ción de apagado Posición de encendido / su- ministro de gas máximo Símbolo Descripción Suministro mínimo de gas Funcionamiento Encendido del quemador Advertencia Tenga mucho cuidado cuando utilice el fuego al máximo en el entorno de la cocina. El fabricante declina toda responsabilidad en caso de uso indebido de la llama Encienda siempre el quemador antes de colocar las cacerolas o sartenes. Para encender el quemador:

1. Gire el mando de control hacia la izquier-

da hasta la posición máxima ( ) y pre- siónelo.

2. Manténgalo presionado durante aproxi-

madamente 5 segundos; de esta forma el termopar se calentará. De lo contrario, el suministro de gas se interrumpirá.

3. Ajuste la llama después de que se nor-

malice. Si el quemador no se enciende tras va- rios intentos, compruebe que el anillo y la tapa del quemador están bien colo- cados. 50 electrolux3

1 Tapa del quemador 2 Corona del quemador 3 Bujía de encendido 4 Termopar Advertencia No mantenga presionado el mando durante más de 15 segundos. Si el quemador no se enciende al cabo de 15 segundos, suelte el mando de control, gírelo hasta la posición de apa- gado y espere al menos 1 minuto antes de volver a intentar encender el quema- dor. Importante En ausencia de electricidad, puede encender el quemador sin utilizar el dispositivo eléctrico; en tal caso, acerque una llama al quemador, empuje el mando y gírelo hacia la izquierda hasta la posición de salida máxima del gas. Si el quemador se apaga accidental- mente, gire el mando de control hasta la posición de apagado y espere al menos 1 minuto antes de volver a intentar en- cenderlo. Cuando se enciende la corriente, tras la instalación o después de un corte en el suministro eléctrico, suele ser normal que el generador de las chispas se ac- tive automáticamente. Esto es correcto. Apagar el quemador Para apagar la llama, gire el mando hasta el símbolo

Advertencia Recuerde que debe bajar o apagar la llama antes de retirar los recipientes de los quemadores. Consejos útiles Menos consumo de energía

• En la medida de lo posible, cocine siempre con los recipientes tapados.

• Cuando el líquido comience a hervir, re- duzca la llama de tal forma que el líquido siga cociendo. Advertencia Utilice recipientes cuya base sea adecuada al tamaño del quemador. No coloque encima de la placa de coc- ción recipientes de cocina que sobre- salgan de la encimera. Quemador Diámetro de los reci- pientes Triple corona 180 mm - 260 mm Quemador Diámetro de los reci- pientes Rápido 180 mm - 260 mm Quemador delantero se- mi rápido 120 mm - 180 mm Quemador trasero semi rápido 120 mm - 220 mm Auxiliar 80 mm - 180 mm Advertencia Las cacerolas no deben entrar en la zona de control. Asegúrese de que los recipientes no sobre- salen de los bordes de la placa y de que es- electrolux 51tán colocados en el centro de los anillos para reducir el consumo de gas. No coloque recipientes inestables ni defor- mados. Mantenimiento y limpieza Advertencia Apague el horno y déjelo enfriar antes de limpiarlo. Advertencia Por razones de seguridad, no limpie el aparato con limpiadores de chorro de vapor ni de alta presión. Advertencia No utilice limpiadores abrasivos, estropajos de acero ni productos ácidos que puedan dañar el aparato.

• Si el calor es demasiado intenso, el acero inoxidable se ennegrece. No debe cocinar con fuentes de barro cocido ni placas de hierro fundido. No proteja la placa de coc- ción con papel de aluminio mientras la use.

• Para limpiar las partes esmaltadas, la co- rona y la tapa, utilice agua jabonosa tem- plada.

• Lave los elementos de acero inoxidable con agua y séquelos bien con un paño suave.

• Puede retirar las rejillas para facilitar la lim- pieza de la placa.

• Las rejillas no son aptas para lavar en el lavavajillas; por lo que deben lavarse siem- pre a mano .

• Cuando lave las rejillas a mano, tenga cui- dado al secarlas, ya que el esmaltado deja en ocasiones aristas rugosas. Si fuera ne- cesario, elimine las manchas difíciles con un limpiador de pasta.

• Una vez limpias, asegúrese de que las vuelve a colocar en su lugar.

• Para que los quemadores funcionen co- rrectamente, asegúrese de que los brazos de las rejillas están en el centro del que- mador.

• Tenga mucho cuidado cuando cambie las rejillas para evitar dañar la parte superior de la placa. Asegúrese de que coloca todas las patas de goma (si las ha retirado de las rejillas para la limpieza). Después de limpiarlo, seque el aparato con un paño suave. Mantenimiento periódico Haga revisar la instalación de gas y el ajus- tador de presión, si lo hubiera, regularmente y por el Centro de servicio técnico local. Qué hacer si… Problema Causa posible Solución No se produce chispa al tratar de encender el gas

• No hay suministro eléctrico • Asegúrese de que la unidad está enchufada y de que el in- terruptor eléctrico está en- cendido.

• Verifique los fusibles de la ins- talación eléctrica.

• La tapa y la corona del que- mador no están bien coloca- das.

• Compruebe que la corona y la tapa del quemador están bien colocadas. La llama se apaga justo después de encenderse

• El termopar no está lo sufi- cientemente caliente

• Después de encender la lla- ma, mantenga pulsado el mando durante unos 5 se- gundos. El círculo de gas no arde unifor- memente

• La corona del quemador está bloqueada con restos de co- mida

• Asegúrese de que el inyector principal no esté bloqueado y de que el anillo del quemador esté limpio. En caso de fallo, trate primero de solucionar el problema por sus medios. Si no logra sub- sanar el problema, póngase en contacto con el Centro de servicio técnico local. 52 electroluxSi el aparato se ha utilizado de forma in- correcta o si la instalación no ha sido realizada por un técnico homologado, se facturará la visita del técnico del ser- vicio o del distribuidor, incluso en el caso de que aparato se encuentre aún en ga- rantía. Estos datos son necesarios para poder ayudarle de manera rápida y correcta. Estos datos están disponibles en la pla- ca de características de los inyectores.

• Descripción del modelo ................

• Número de producto (PNC) .................

• Número de serie (S.N.) ................. Utilice sólo piezas de recambio originales. Se encuentran disponibles en el Centro de ser- vicio técnico y en las tiendas de repuestos autorizadas. Datos técnicos Dimensiones de la encimera Anchura: 744 mm Altura: 510 mm Dimensiones del hueco para la encimera Anchura: 560 mm Altura: 480 mm Consumo calorífico Quemador de triple corona: 4,0 kW Quemador fuerte 3,0 kW Quemador semi rápi- do: 2,0 kW Quemador auxiliar: 1,0 kW POTENCIA TOTAL: G20 (2H) 20 mbares = 12 kW G30 (3+) 28-30 mba- res = 858 g/h G31 (3+) 37 mbares = 843 g/h Suministro eléctrico: 230 V ~ 50 Hz Categoría II2H3+ Suministro de gas: G20 (2H) 20 mbares Clase de aparato: 3 Diámetros del By-pass Quemador Ø By-pass en 1/100

G30 G31 g/h g/h Quema- dor de tri- ple corona 4,0 1,2 146 0,381 98 291 286 Aspectos medioambientales El símbolo que aparece en el aparato o en su embalaje, indica que este producto no se puede tratar como un residuo normal del hogar. Se deberá entregar, sin coste para el poseedor, bien al distribuidor, en el acto de la compra de un nuevo producto similar al que se deshecha, bien a un punto municipal de recolección selectiva de equipos eléctricos y electrónicos para su reciclaje. Al asegurarse de que este producto se desecha correctamente, usted ayudará a evitar posibles consecuencias negativas para el medio ambiente y la salud pública, lo cual podría ocurrir si este producto no se gestionara de forma adecuada. Para obtener información más detallada sobre el reciclaje de este producto, póngase en contacto con el Ayuntamiento de su Municipio, ó con la tienda donde lo compró. Material de embalaje Los materiales de embalaje son ecoló- gicos y totalmente reciclables. Los com- ponentes de plástico se identifican con marcados: >PE<,>PS<, etc. Deseche los materiales de embalaje como resi- duos domésticos en el contenedor co- rrespondiente de su municipio. 54 electroluxelectrolux 55397148702- A - 032010 www.electrolux.com www.electrolux.cz Vous pouvez commander des accessoires et consommables sur la boutique de notre site internet: www.electrolux.fr www.electrolux.it www.electrolux.sk Para comprar accesorios, consumibles y recambios en nuestra tienda online, por favor visite nuestro site: www.electrolux.es
