NÁVOD K OBSLUZE EHG7835X ELECTROLUX

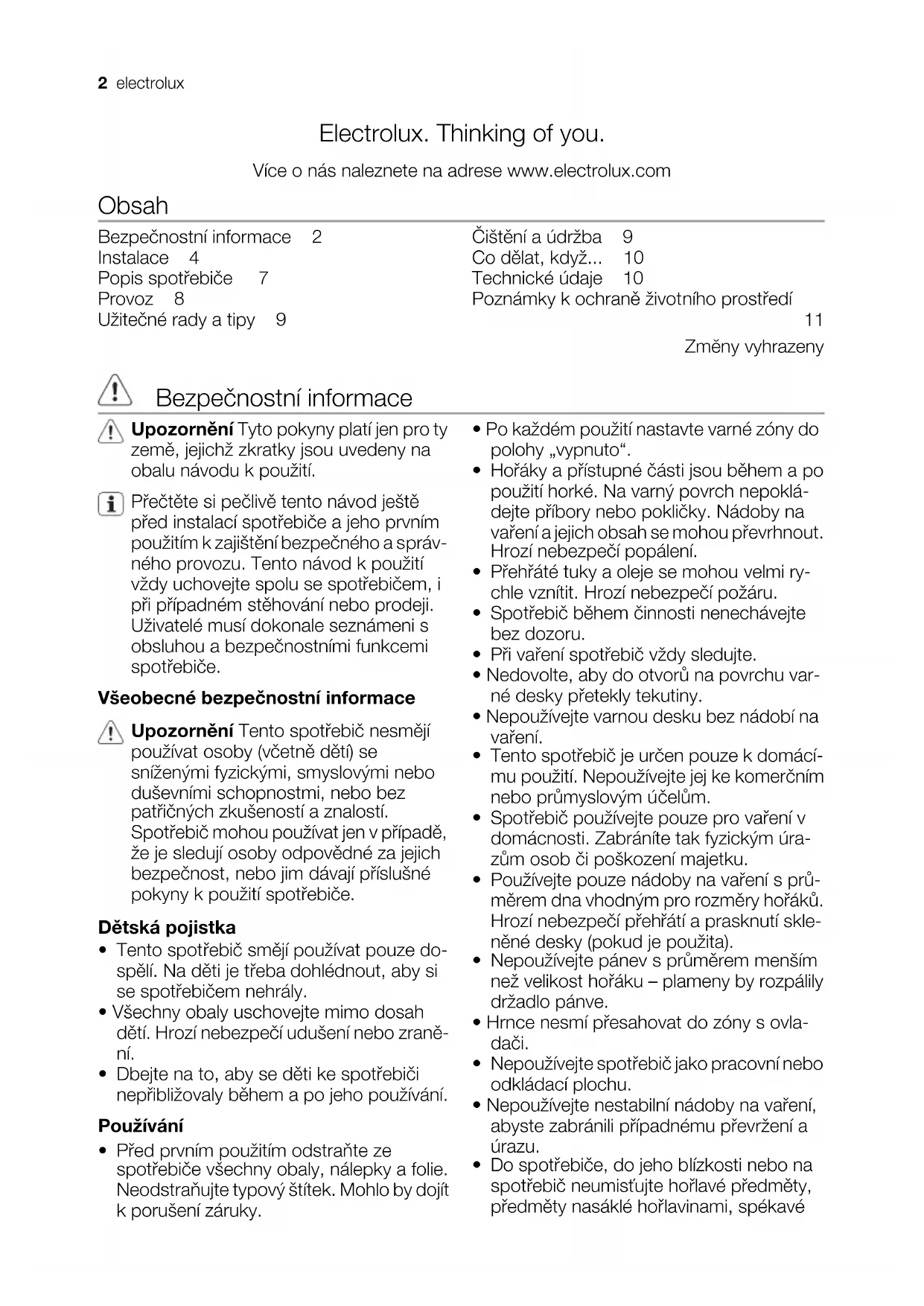

Bezpečnostní informace 2

Užitečné rady a tipy 9

Co dělat, když... 10

Poznámky k ochraně životního prostředí

Bezpečnostní informace

Upozornění Tyto pokyny platí jen pro ty

země, jejichž zkratky jsou uvedeny na

obalu návodu k použití.

Přečtěte si pečlivě tento návod ještě

před instalací spotřebiče a jeho prvním

použitím k zajištění bezpečného a správ-

ného provozu. Tento návod k použití

vždy uchovejte spolu se spotřebičem, i

při případném stěhování nebo prodeji.

Uživatelé musí dokonale seznámeni s

obsluhou a bezpečnostními funkcemi

Všeobecné bezpečnostní informace

Upozornění Tento spotřebič nesmějí

používat osoby (včetně dětí) se

sníženými fyzickými, smyslovými nebo

duševními schopnostmi, nebo bez

patřičných zkušeností a znalostí.

Spotřebič mohou používat jen v případě,

že je sledují osoby odpovědné za jejich

bezpečnost, nebo jim dávají příslušné

pokyny k použití spotřebiče.

•Tento spotřebič smějí používat pouze do-

spělí. Na děti je třeba dohlédnout, aby si

se spotřebičem nehrály.

• Všechny obaly uschovejte mimo dosah

dětí. Hrozí nebezpečí udušení nebo zraně-

• Dbejte na to, aby se děti ke spotřebiči

nepřibližovaly během a po jeho používání.

•Před prvním použitím odstraňte ze

spotřebiče všechny obaly, nálepky a folie.

Neodstraňujte typový štítek. Mohlo by dojít

• Po každém použití nastavte varné zóny do

•Hořáky a přístupné části jsou během a po

použití horké. Na varný povrch nepoklá-

dejte příbory nebo pokličky. Nádoby na

vaření a jejich obsah se mohou převrhnout.

Hrozí nebezpečí popálení.

•Přehřáté tuky a oleje se mohou velmi ry-

chle vznítit. Hrozí nebezpečí požáru.

•Spotřebič během činnosti nenechávejte

•Při vaření spotřebič vždy sledujte.

• Nedovolte, aby do otvorů na povrchu var-

né desky přetekly tekutiny.

• Nepoužívejte varnou desku bez nádobí na

•Tento spotřebič je určen pouze k domácí-

mu použití. Nepoužívejte jej ke komerčním

nebo průmyslovým účelům.

•Spotřebič používejte pouze pro vaření v

domácnosti. Zabráníte tak fyzickým úra-

zům osob či poškození majetku.

• Používejte pouze nádoby na vaření s prů-

měrem dna vhodným pro rozmě

Hrozí nebezpečí přehřátí a prasknutí skle-

něné desky (pokud je použita).

• Nepoužívejte pánev s průměrem menším

než velikost hořáku – plameny by rozpálily

• Hrnce nesmí přesahovat do zóny s ovla-

• Nepoužívejte spotřebič jako pracovní nebo

• Nepoužívejte nestabilní nádoby na vaření,

abyste zabránili případnému převržení a

•Do spotřebiče, do jeho blízkosti nebo na

spotřebič neumisťujte hořlavé předměty,

předměty nasáklé hořlavinami, spékavé

2 electroluxpředměty (například z plastu nebo hliníku)

ani tkaniny. Hrozí nebezpečí výbuchu nebo

• Používejte pouze příslušenství dodávané

•Během připojování spotřebiče do síťové

zásuvky buďte opatrní. Dbejte na to, aby

se elektrické přívodní kabely nedotýkaly

spotřebiče nebo horkého nádobí. Elektric-

ké kabely nesmí být zamotané.

Varování k akrylamidu

Důležité Podle nejnovějších vědeckých

poznatků mohou akrylamidy vznikající při

smažení jídel do hněda (zejména u

škrobnatých potravin) poškozovat zdraví.

Doporučujeme proto vařit při nejnižších

teplotách a nenechávat jídlo příliš zhnědnout.

Přečtěte si tyto pokyny. Výrobce ne-

zodpovídá za úrazy osob nebo zvířat,

ani za škody na majetku, způsobené

nedodržením těchto požadavků.

Abyste zabránili nebezpečí fyzických

škod nebo úrazů, smí instalaci a př

jení spotřebiče k napájení a plynu ne-

bo jeho seřízení a údržbu provádět po-

uze kvalifikovaní pracovníci v souladu

s platnými normami a místními předpi-

• Zkontrolujte, zda se spotřebič při dopravě

nepoškodil. Poškozený spotřebič nezapo-

jujte. V případě potřeby se obraťte na do-

•Vestavné spotřebiče se smějí používat po-

uze pro zabudování do vhodných vestav-

ných modulů a pracovních ploch, které

splňují příslušné normy.

• Neinstalujte varnou desku na domácí

spotřebiče, které to neumožňují.

• Varnou desku instalujte pouze na pracovní

plochu s rovným povrchem.

•Spotřebič neupravujte, ani nijak neměňte

jeho technické parametry. Hrozí nebezpe-

čí úrazu nebo poškození spotřebiče.

• Vždy dodržujte zákony, předpisy, směrni-

ce a normy platné v zemi použití spotřebi-

če (bezpečnostní a recyklační předpisy,

elektrické bezpečnostní normy atd.).

• Dodržujte minimální vzdálenosti od ostat-

• Instalujte ochranu před úrazem elektric-

kým proudem, například při instalaci zásu-

vek přímo pod varnou desku je nutné pod

spotřebič umístit ochrannou desku.

•Oříznuté okraje pracovní desky chraňte

před poškozením a izolujte před vlhkostí

správným těsnicím prostředkem.

•Izolujte spotřebič pomocí vhodného těsni-

va tak, aby mezi pracovní deskou a

spotřebičem nebyla žádná mezera.

•Chraňte spodní stranu spotřebiče před

poškozením vlhkem a párou, např. z myč-

ky nádobí nebo trouby.

• Neinstalujte spotřebič v blízkosti dveří ne-

bo pod okna. Při otevření dveří nebo oken

byste mohli srazit horké nádoby z varné

Před čištěním nebo údržbou spotřebič

vždy vypněte a odpojte od síťového

•Před instalací se ujistěte, že místní pod-

řívodní sítě (typ a tlak plynu) odpo-

vídají potřebám spotřebiče. Podmínky pro

nastavení spotřebiče jsou uvedeny na ty-

povém štítku, který se nachází v sáčku s

•Tento spotřebič není připojen k zařízení na

odvod spalin. Musí být instalován a připo-

jen podle platných instalačních předpisů.

Zvláštní pozornost věnujte požadavkům

• Při použití plynového varného

spotřebiče vzniká v místnosti, ve které

je spotřebič instalovaný, teplo a vlhko.

Zajistěte, aby bylo v kuchyni dobré od-

větrávání: přirozené větrací otvory ne-

chte otevřené, nebo instalujte mecha-

nické větrací zařízení (mechanickou

• Dlouhodobé intenzivní používání

spotřebiče vyžaduje přídavné větrání

(například otevřením okna nebo zvý-

šením stupně mechanického větrání –

pokud je jím místnost vybavena).

•Dodržujte pečlivě pokyny k elektrickému

připojení. Hrozí nebezpečí úrazu elektric-

• Elektrická svorkovnice je pod napětím.

• Odpojte elektrickou svorkovnici od zdroje

• Instalaci proveďte tak, aby správně zaji-

šťovala ochranu před úrazem elektrickým

electrolux 3• Volné a nesprávné spojení síťové zástrčky

se zásuvkou může mít za následek přehřátí

•Správné připojení svorek musí provést

kvalifikovaný elektrikář.

•K odlehčení silového pnutí v kabelu použi-

jte odlehčovací sponu.

• Použijte správný přívodní kabel a poško-

zený síťový kabel nahraďte správným ka-

belem. Obraťte se na místní servisní středi-

•Spotřebič musí mít elektrickou instalaci,

která umožňuje odpojení všech pólů

spotřebiče od sítě s mezerou mezi kon-

• Je nutné instalovat správná izolační zaříze-

ní: ochranné vypínače vedení, pojistky (po-

jistky šroubového typu se musí odstranit z

držáku), ochranné jističe a stykače.

Likvidace spotřebiče

• Aby nedošlo k úrazu nebo vzniku škod:

– Odpojte zařízení od elektrické sítě.

–Odřízněte napájecí kabel v místě napo-

jení na spotřebič a zlikvidujte jej.

– Pokud jsou osazeny vnější plynové trub-

– Informace o likvidaci spotř

od místních autorizovaných zařízení.

Upozornění Následující pokyny k

instalaci, připojení a údržbě smí

provádět pouze kvalifikovaní pracovníci

v souladu s platnými normami a místními

Zvolte pevné přípojky nebo použijte hadici z

nerezové oceli v souladu s platnými předpisy.

Pokud použijete kovové hadice, dbejte na to,

aby se nikde nedotýkaly pohyblivých částí,

ani nebyly nikde stlačené. Stejně opatrní

buďte u instalace varné desky spolu s trou-

Důležité Zkontrolujte, zda přívod plynu

spotřebiče odpovídá doporučeným

hodnotám. Nastavitelná přípojka je

připevněna k úplné rampě pomocí matice se

závitem G 1/2". Zašroubujte součásti bez

použití síly, nastavte připojení do

požadovaného směru a vše utáhněte.

1 Konec hřídele s maticí

2 Podložka (dodatková podložka pouze

pro Slovinsko a Turecko)

4 Gumový držák na potrubí pro kapalný

plyn (pouze pro Slovinsko a Turecko)

Připojení proveďte pomocí pevných kovo-

vých trubek (měděné s mechanickým ukon-

„Pružné“ připojení s mechanickým

– Zemní plyn : připojení proveďte pomocí

pružné trubky s mechanickým ukončením,

které našroubujete přímo na kolínko u hra-

Butan / propan : použijte pružnou hadici

vybavenou objímkami, pokud spotřebič

používá pouze butan. Pokud spotřebič

používá propan, použijte pružnou trubku s

vhodným kovovým ukončením.

Připojení pružných nekovových trubek:

Pokud je možné snadno kontrolovat připoje-

ní po celé ploše, můžete použít pružnou trub-

ku. Pružnou trubku pěvně připojte pomocí

Zkapalněný plyn : použijte držák gumové

hadice. Vždy použijte těsnění. Pak pokračuj-

te s připojením plynu. Pružnou hadici lze pou-

žít za těchto podmínek:

–nesmí se zahřát na vyšší než pokojovou

teplotu, vyšší než 30 °C;

– nesmí být delší než 1500 mm;

–nesmí být přiškrcena;

– nesmí být vystavena tahu nebo zkroucení;

– nesmí být v kontaktu s ostrými kraji nebo

– musí být snadno přístupná, aby mohl být

kontrolován její stav.

Při kontrole stavu ohebné hadice se zjišťuje,

– nemá po celé délce ani na koncích trhliny,

zářezy nebo známky ohoření;

– materiál není ztvrdlý, ale má svou normální

– spojovací svorky nejsou rezavé;

– doba její životnosti není prošlá.

Zjistíte-li jakoukoli z uvedených závad, hadici

neopravujte, ale vyměňte ji.

Důležité Po dokončení instalace se ujistěte,

že jsou těsnění u všech spojek v pořádku.

Používejte mýdlovou vodu, nikoli plamen !

1. Sundejte mřížky určené pod nádoby.

2. Odstraňte kryty a koruny hořáku.

3. S použitím nástrčného klíče 7 odšroubuj-

te a odstraňte vstřikovací trysky a na-

hraďte je tryskami požadovanými pro no-

vý druh plynu (viz tabulku v části Tech-

4. Jednotlivé díly opět sestavte stejným po-

stupem v opačném pořadí.

5. Vyměňte výrobní štítek (umístěný v blíz-

kosti plynové přípojky) za jiný, který od-

povídá novému druhu dodávaného ply-

nu. Tento štítek najdete v balíčku s try-

skami dodávanému se spotřebičem.

Pokud je tlak plynu nestálý nebo jiný, než je

požadovaný tlak, je nutné instalovat na

přívodní plynové potrubí vhodný nastavovač

Nastavení minimální hodnoty

Seřízení minimální hodnoty hořáků:

2. Otočte ovladač do minimální polohy.

3. Odstraňte ovladač.

4. Úzkým šroubovákem upravte pozici

šroubu trysky. Při přechodu ze zemního

plynu 20 mbar (nebo ze zemního plynu 13

) na zkapalněný plyn musíte

seřizovací šroub zcela dotáhnout. Při

přechodu ze zkapalnělého plynu na ze-

mní plyn 20 mbar povolte šroub trysky asi

o 1/4 otáčky (1/2 otáčky v případě hořáku

s trojitou korunkou). Při přechodu ze ze-

mního plynu 20 mbar na zemní plyn 13

povolte šroub trysky asi o 1/4 ot-

áčky (1/2 otáčky v případě hořáku s tro-

jitou korunkou). Při přechodu ze zkapal-

něného plynu na zemní plyn 13 mbar

povolte šroub trysky přibližně o 1/2 otáč-

ky (1 otáčku v případě hořáku s trojitou

korunkou). Při přechodu ze zemního ply-

na zemní plyn 20 mbar

dotáhněte šroub trysky asi o 1/4 otáčky

(1/2 otáčky v případě hořáku s trojitou

1 Minimální seřizovací šroub

očíte-li ovladačem rychle z maximální do

Připojení k elektrické síti

•Uzemněte spotřebič v souladu s bezpeč-

•Přesvědčte se, že jmenovité napětí a typ

napájení na typovém štítku odpovídají na-

pětí a výkonu místního zdroje napájení.

•Spotřebič se dodává s napájecím kabe-

lem. Ten musí být vybaven správnou zá-

strčkou vhodnou pro danou zátěž vyzna-

čenou na typovém štítku. Zástrčka musí

být zasunuta do správné zásuvky.

• Jakoukoliv elektrickou součást smí nain-

stalovat či vyměnit pouze technik servisní-

ho střediska nebo jiný kvalifikovaný servis-

• Vždy používejte správně instalovanou sí-

ťovou zásuvku odolnou proti rázovému

• Po instalaci musí zůstat síťová zástrčka

• Neodpojujte síťový kabel ze zásuvky ta-

hem za kabel. Vždy tahejte za zástrčku.

•Spotřebič nesmí být připojen pomocí pro-

dlužovacího kabelu, rozdvojky ani vícená-

sobného připojení (nebezpečí požáru).

Zkontrolujte, zda uzemnění splňuje platné

• Napájecí kabel musí být veden tak, aby se

nedotýkal horkých částí.

•Připojte spotřebič k síti pomocí zařízení,

které umožňuje odpojení všech pólů

spotřebiče od zdroje napájení s mezerou

mezi kontakty nejméně 3 mm, tj. např.

ochranné vypínače vedení, spouštěče

uzemnění nebo pojistky.

•Žádná z části připojovacího kabelu nesmí

mít teplotu vyšší než 90 °C. Modrý nulový

vodič musí být připojen do svorkovnice

označené písmenem „N“. Hnědě (nebo

černě) zabarvený fázový vodič (připojený

ve svorkovnici ke kontaktu označenému

písmenem „L“) musí být vždy připojen k

Výměna spojovacího kabelu

Spojovací kabel smí být vyměněn pouze za

spojovací kabel H05V2V2-F T90. Průřez ka-

belu musí odpovídat napětí a provozní teplo-

tě. Zemnící vodič zbarvený žlutozeleně musí

být přibližně o 2 cm delší než hnědý (nebo

6 electroluxA B A - dodané těsnění

B - dodané svorkové držáky

Kuchyňská skříňka s dvířky

Panel pod deskou musí být snadno odstra-

nitelný, aby v případě servisního zásahu

umožňoval snadný přístup. min 20 mm(max 150 mm)30 mm60 mm b

a) Odstranitelný panel

b) Místo pro připojení

Kuchyňská skříňka s troubou

Rozměry výřezu pro varnou desku se musí

shodovat s uvedenými rozměry a varná de-

ska musí být vybavena držáky, aby byl z bez-

pečnostních důvodů zajištěn stálý přívod

vzduchu. Elektrické připojení varné desky a

trouby musí být provedeno odděleně. Tak je

možné troubu ze skříňky snadno vyjmout. 50 cm 2 360 cm 2 180 cm 2 120 cm 2

ELECTROLUX ITÁLIE S.p.A.

C.so Lino Zanussi, 30

33080 PORCIA (PN) - ITÁLIE Popis spotřebiče

Uspořádání varné desky

1 Horní strana varné desky

2 Středně rychlý hořák

3 Středně rychlý hořák

bez přívodu plynu / poloha vy-

poloha pro zapálení / maxi-

minimální přívod plynu

Upozornění Při používání otevřeného

ohně v kuchyni buďte velmi opatrní.

Výrobce odmítá veškerou odpovědnost

v případě nesprávného použití plamene.

Vždy nejprve zapalte hořák, a teprve pak

na něj postavte nádobu.

2. Podržte ovladač stisknutý ještě asi 5

vteřin; tím se termočlánek zahřeje. Jestli-

že se dostatečně nezahřeje, přívod plynu

3. Jakmile je plamen pravidelný, seřiďte ho.

Jestliže se hořák ani po několika poku-

sech nezapálí, zkontrolujte, zda je koru-

na hořáku i kryt ve správné poloze.

Upozornění Ovladač stiskněte na

maximálně 15 vteřin.

Jestliže se hořák nezapálí ani po 15

vteřinách, uvolněte ovladač, otočte ho

do polohy vypnuto a po 1 minutě ho

zkuste znovu zapálit.

Důležité V případě výpadku elektrického

proudu se může hořák zapálit i bez

elektrického zařízení; v tomto případě přiložte

plamen k hořáku, stiskněte ovládací knoflík

dolů a otočte jím doleva, až do polohy

maximálního přívodu plynu.

Jestliže plamen z nějakého důvodu

zhasne, otočte ovladačem do polohy vy-

pnuto a po nejméně 1 minutě se pokuste

hořák znovu zapálit.

Generátor jisker se může spustit auto-

maticky při zapnutí elektrické sítě, po in-

stalaci nebo výpadku proudu. Je to nor-

Chcete-li plamen zavřít, otočte ovladačem na

8 electroluxUpozornění Vždy nejprve stáhněte

nebo zhasněte plamen, a teprve pak

sejměte nádobu z hořáku.

Užitečné rady a tipy

• Je-li to možné, vždy zakrývejte nádoby po-

• Jakmile se jídlo začne vařit, stáhněte pla-

men, aby se jen dusilo.

Upozornění Používejte hrnce a pánve,

jejichž dno je vhodné pro rozměr hořáku.

Nepoužívejte nádoby na vaření, které

přesahují přes okraje desky.

Hořák Průměry nádobí

Rychlý 180 mm - 260 mm

Hořák Průměry nádobí

Pomocný 80 mm - 180 mm

Upozornění Hrnce nesmí přesahovat

mimo zónu s ovladači.

K dosažení nižší spotřeby plynu vždy postav-

te hrnce tak, aby nevyčnívaly přes okraje

plotny a byly umístěny ve středu kruhu.

Na varné plotýnky nepokládejte nestabilní

nebo deformované hrnce.

Upozornění Před čištěním spotřebič

vypněte a nechte ho vychladnout.

Upozornění Z bezpečnostních důvodů

nečistěte spotřebič parními nebo

vysokotlakými čisticí přístroji.

Upozornění Nepoužívejte drsné čisticí

prostředky, kovové drátěnky nebo

kyseliny, protože by mohly spotřebič

•Při vysokém zahřátí může nerezová ocel

ztratit lesk. Z tohoto důvodu nesmíte vařit

v nádobách z mastku, v kameninových

pánvích nebo na litinových plátech. Povrch

varné desky nechraňte při používání hliní-

• Smaltované části a víčka a rozdělovače

plamene hořáku čistěte pomocí vlažné sa-

• Části z nerezové oceli omyjte vodou a poté

osušte měkkým hadrem.

•Mřížky pod nádoby můžete k pohodlnější-

•Mřížky pod nádoby nejsou vhodné pro

mytí v myčce; musí být umyty ručně .

• Jestliže myjete mřížky pod nádoby ručně,

při sušení mějte na paměti, že smaltovací

postup někdy zanechává drsné hrany. V

ípadě potřeby odstraňte odolné skvrny

pomocí pastového čisticího prostředku.

•Po vyčistění mřížky pod nádoby správně

• Mají-li hořáky správně pracovat, musí být

ramena mřížek pod nádoby ve středu

• Při vyměňování mřížky pod nádoby

dávejte velký pozor, abyste nepoško-

dili varnou desku. Nezapomeňte na-

sadit všechny gumové nožky (pokud

jste je z mřížky pod nádoby před či-

Po vyčištění spotřebič osušte měkkým had-

Pravidelně si v servisním středisku objedná-

vejte kontrolu stavu přívodní plynové trubky

a nastavovače tlaku, je-li instalován.

electrolux 9Co dělat, když...

Problém Možná příčina Řešení

Při zapalování plynu není jiskra. •Je přerušena dodávka elek-

• Zkontrolujte, zda je spotřebič

připojen a zda je zapnut zdroj

elektrického proudu.

• Zkontrolujte pojistky domovní

elektrické instalace.

•Víčko hořáku a rozdělovač

plynu jsou nasazeny nesyme-

• Zkontrolujte, zda jsou víčko

hořáku a rozdělovač plynu

Plamen zhasíná hned po zapá-

•Termočlánek není zahřátý na

dostatečnou teplotu.

• Po zapálení plamene podržte

kohout stisknutý ještě asi 5

Plynový kroužek hoří nerovno-

•Rozdělovač plynu je ucpaný

• Zkontrolujte, zda není hlavní

tryska zanesená a zda na roz-

dělovači hořáku nejsou zbytky

Pokud dojde k poruše, pokuste se nejprve

závadu odstranit sami. Pokud problém ne-

můžete vyřešit sami, obraťte se prosím na

svého prodejce nebo místní servisní středi-

V případě chyby v obsluze spotřebiče

nebo v případě, že instalaci neprovedl

autorizovaný technik, budete muset ná-

vštěvu servisního technika nebo prodej-

ce zaplatit, i když je spotřebič ještě v zá-

K rychlé a účinné pomoci jsou nezbytné

tyto údaje. Tyto údaje naleznete na ty-

povém štítku sady trysek.

•Výrobní číslo (PNC)

Používejte pouze originální náhradní díly. Mů-

žete je zakoupit pouze v našem servisním

středisku a autorizovaných obchodech s ná-

Rozměry výřezu pro varnou desku

4,0 kW Rychlý hořák: 3,0 kW Středně rychlý hořák: 2,0 kW Pomocný hořák: 1,0 kW CELKOVÝ VÝKON: G20 (2H) 20 mbar = 12

kW G30/G31 (3B/P) 30/30

Elektrické napájení: 230 V ~ 50 Hz

Kategorie: II2H3B/P Přívod plynu: G20 (2H) 20 mbar

Plynové hořáky G20 13 mbar - jen Rusko

Pomocný hořák 0,9 0,33 80 0,095

Rychlý hořák 1,9 0,75 120 0,201

Poznámky k ochraně životního prostředí

Symbol na výrobku nebo jeho balení

udává, že tento výrobek nepatří do domácího

odpadu. Je nutné odvézt ho do sběrného

místa pro recyklaci elektrického a

elektronického zařízení. Zajištěním správné

likvidace tohoto výrobku pomůžete zabránit

negativním důsledkům pro životní prostředí a

lidské zdraví, které by jinak byly způsobeny

nevhodnou likvidací tohoto výrobku.

Podrobnější informace o recyklaci tohoto

výrobku zjistíte u příslušného místního úřadu,

služby pro likvidaci domovního odpadu nebo

v obchodě, kde jste výrobek zakoupili.

Obalové materiály neškodí životnímu

prostředí a jsou recyklovatelné. Plastové

díly jsou označeny značkami: >PE<,

>PS< apod. Zlikvidujte prosím veškerý

obalový materiál jako domácí odpad ve

vhodném kontejneru v místě svého by-

Bezpečnostné pokyny 34

tento návod na používanie. Návod musí

Všeobecné bezpečnostné pokyny

Varovanie Spotrebič nesmú používať

osoby (vrátane detí) so zníženými

• Obaly ukladajte mimo dosahu detí. Hrozí

nebezpečenstvo udusenia a fyzického zra-

straňujte štítok s technickými údajmi. Mô-

že tým zaniknúť záruka.

• Po každom použití varné zóny vypnite do

•Počas činnosti nenechávajte spotrebič

domácnosti. Spotrebič nepoužívajte na

• Nevkladajte do spotrebiča, do jeho blízko-

• Pri pripájaní spotrebiča k zásuvkám v jeho

blízkosti postupujte opatrne. Nedovoľte,

aby sa spotrebiča alebo horúceho riadu

spotrebiča a majetku a fyzickému zra-

•Nemeňte technické vlastnosti spotrebiča

• Zabezpečte ochranu proti nebezpečnému

Pred vykonávaním údržby spotrebič

inštalovaný. Skontrolujte, či je vetra-

zvýšenie intenzity mechanického ve-

slušný kábel. Obráťte sa na miestne ser-

• Elektrické zapojenie spotrebiča musí ob-

– Vytiahnite zástrčku zo zásuvky elektric-

plynové potrubie, zlisujte ho.

plynu pomocou matice so závitom G 1/2".

2 Podložka (doplnková podložka je k di-

Zemný plyn : pripojenie realizujte pomo-

– materiál nestvrdol a či je stále správne

Ak spozorujete jednu alebo viac chýb, hadicu

neopravujte, ale vymeňte ju.

Dôležité upozornenie Po dokončení

inštalácie sa uistite, že každý spoj správne

tesní. Použite mydlový roztok, nie plameň !

dodanými spolu so spotrebičom.

Ak je tlak plynu nerovnomerný alebo je odliš-

ný od požadovaného tlaku, musíte na plyno-

3. Vyberte ovládací gombík.

4. Pomocou skrutkovača nastavte polohu

obtokovej skrutky. Pri prechode zo zem-

ného plynu 20 mbar (alebo zemného ply-

skrutku približne o 1/4 závitu (1/2 závitu

pre trojitý horák). Pri prechode zo zem-

ného plynu 20 mbar na zemný plyn 13

približne o 1/4 závitu (1/2 závitu pre trojitý

horák). Pri prechode zo skvapalneného

plynu na zemný plyn 13 mbar

vitu (1 závit pre trojitý horák). Pri prechode

približne o 1/4 závitu (1/2 závitu pre trojitý

•Skontrolujte, či je napájací elektrický kábel

po inštalácii prístupný.

• Pri odpájaní spotrebiča od siete neťahajte

napájací elektrický kábel. Vždy ťahajte zá-

aspoň 3 mm, napr. automatický istič

7 Ovládacie gombíky electrolux 39Ovládacie gombíky

2. Podržte ovládací gombík stlačený približ-

ne 5 sekúnd; umožní sa tým zohriatie ter-

močlánku. Ak nie, preruší sa tým prívod

3. Keď bude plameň rovnomerný, upravte

Ak sa horák po niekoľkých pokusoch

nezapáli, skontrolujte, či je korunka a

Varovanie Nedržte ovládací gombík

stlačený dlhšie ako 15 sekúnd.

Ak sa horák po 15 sekundách nezapáli,

pusťte ovládací gombík, otočte ho do

polohy vypnutia, počkajte aspoň 1 mi-

nútu a znovu skúste zapáliť horák.

hodinových ručičiek do maximálnej polohy.

Ak horák náhodou zhasne, otočte ovlá-

dací gombík do polohy vypnutia, počkaj-

te aspoň 1 minútu a skúste znovu zapáliť

Aby ste zhasli palmeň, otočte gombík na

• Ak je to možné, vždy nádoby prikrývajte

• Po zovretí kvapaliny znížte plameň, aby

Horák Priemery kuchynského

Trojitý 180 mm – 260 mm

Horák Priemery kuchynského

Pomocný 80 mm – 180 mm

Varovanie Z bezpečnostných dôvodov

spotrebič nečistite parnými ani

vysokotlakovým čističmi.

Varovanie Nepoužívajte abrazívne

čok“ a „koruniek“ odstráňte teplou mydlo-

• Antikorové a sklenené diely umyte vodou

• Podstavce na hrnce možno vybrať na

postupujte opatrne, pretože smaltovací

pujte opatrne, aby ste zabránili poško-

deniu hornej časti varnej dosky. Ne-

zabudnite umiestniť všetky gumené

nožičky (ak ste ich pri čistení sňali z

Po čistení utrite spotrebič

zapojený a či je zapnuté elek-

• Skontrolujte poistky domovej

Plameň zhasína ihneď po zapá-

•Termočlánok nie je dostatoč-

• Po zapálení plameňa držte

ovládač stlačený približne 5

dýza a či korunka horáka nie

• Číslo výrobku ("PNC")

•Sériové číslo (S.N.)

Používajte iba originálne náhradné diely. Sú

k dispozícii v našom autorizovanom servis-

nom stredisku a v autorizovaných predaj-

Pomocný horák 0,9 0,33 80 0,095

Trojitý horák 3,0 1,2 147 0,318

Ochrana životného prostredia

Symbol na výrobku alebo na jeho obale,

návode na použitie a záručnom liste

>PE<,>PS< a pod. Obalový materiál vy-
