MODE D'EMPLOI EHG7835X ELECTROLUX

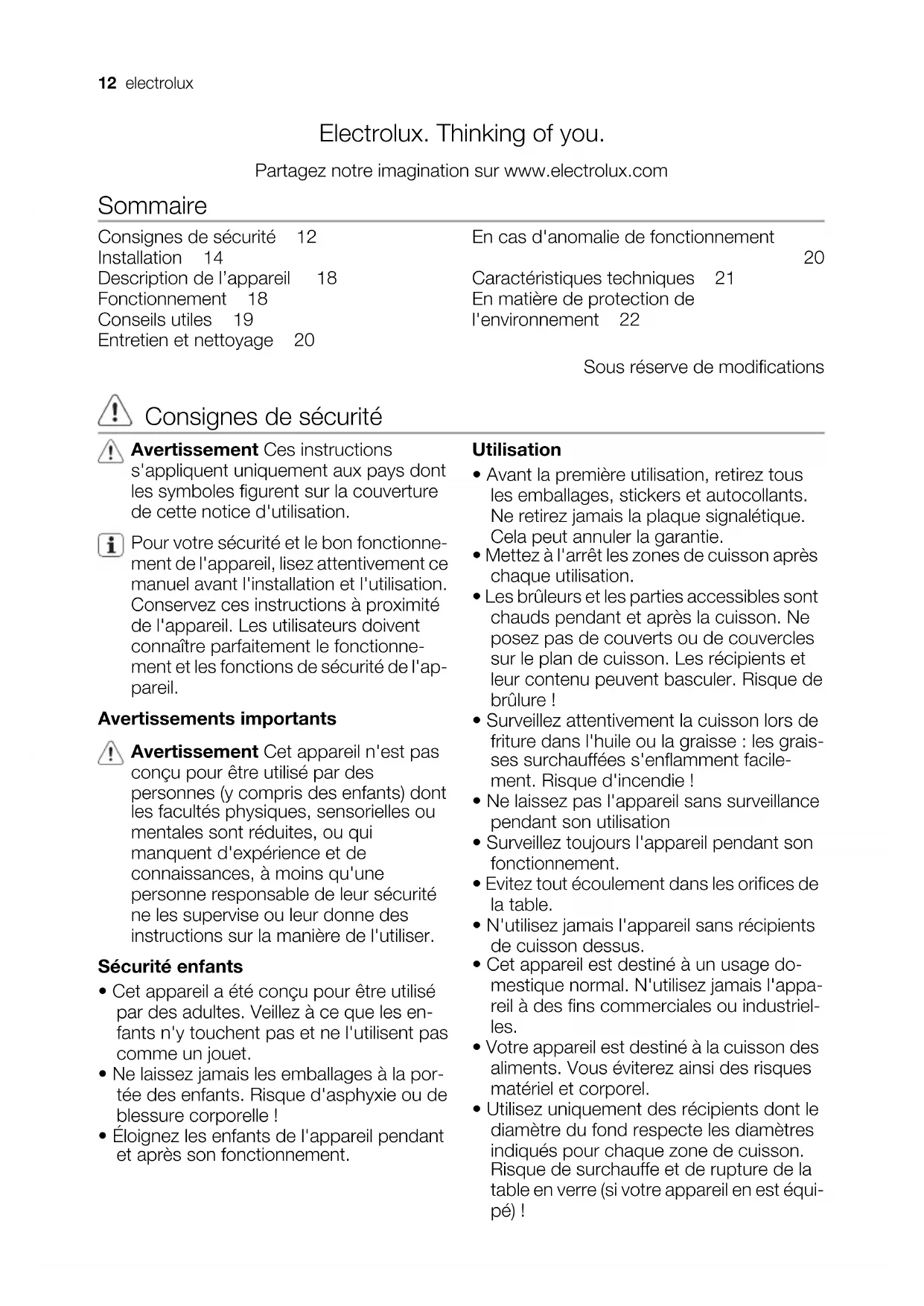

Caractéristiques techniques 21 En matière de protection de l'environnement 22 Sous réserve de modifications Consignes de sécurité Avertissement Ces instructions s'appliquent uniquement aux pays dont les symboles figurent sur la couverture de cette notice d'utilisation. Pour votre sécurité et le bon fonctionne- ment de l'appareil, lisez attentivement ce manuel avant l'installation et l'utilisation. Conservez ces instructions à proximité de l'appareil. Les utilisateurs doivent connaître parfaitement le fonctionne- ment et les fonctions de sécurité de l'ap- pareil. Avertissements importants Avertissement Cet appareil n'est pas conçu pour être utilisé par des personnes (y compris des enfants) dont les facultés physiques, sensorielles ou mentales sont réduites, ou qui manquent d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les supervise ou leur donne des instructions sur la manière de l'utiliser. Sécurité enfants

• Cet appareil a été conçu pour être utilisé par des adultes. Veillez à ce que les en- fants n'y touchent pas et ne l'utilisent pas comme un jouet.

• Ne laissez jamais les emballages à la por- tée des enfants. Risque d'asphyxie ou de blessure corporelle !

• Éloignez les enfants de l'appareil pendant et après son fonctionnement. Utilisation

• Avant la première utilisation, retirez tous les emballages, stickers et autocollants. Ne retirez jamais la plaque signalétique. Cela peut annuler la garantie.

• Mettez à l'arrêt les zones de cuisson après chaque utilisation.

• Les brûleurs et les parties accessibles sont chauds pendant et après la cuisson. Ne posez pas de couverts ou de couvercles sur le plan de cuisson. Les récipients et leur contenu peuvent basculer. Risque de brûlure !

• Surveillez attentivement la cuisson lors de friture dans l'huile ou la graisse : les grais- ses surchauffées s'enflamment facile- ment. Risque d'incendie !

• Ne laissez pas l'appareil sans surveillance pendant son utilisation

• Surveillez toujours l'appareil pendant son fonctionnement.

• Evitez tout écoulement dans les orifices de la table.

• N'utilisez jamais l'appareil sans récipients de cuisson dessus.

• Cet appareil est destiné à un usage do- mestique normal. N'utilisez jamais l'appa- reil à des fins commerciales ou industriel- les.

• Votre appareil est destiné à la cuisson des aliments. Vous éviterez ainsi des risques matériel et corporel.

• Utilisez uniquement des récipients dont le diamètre du fond respecte les diamètres indiqués pour chaque zone de cuisson. Risque de surchauffe et de rupture de la table en verre (si votre appareil en est équi- pé) ! 12 electrolux• N'utilisez pas un récipient dont le diamètre du fond est plus petit que celui de la zone de cuisson - la flamme va s'étendre et sur- chauffer la poignée du récipient.

• Les récipients ne doivent pas entrer en contact avec les commandes.

• N'utilisez jamais l'appareil comme plan de travail ou comme plan de stockage.

• N'utilisez pas de récipients de cuisson ins- tables ou déformés : ils peuvent se ren- verser et provoquer un accident.

• Ne conservez pas ou ne placez pas de produits inflammables (ou d'éléments im- bibés de produits inflammables, et/ou des produits susceptibles de fondre (plastique, aluminium,...) ou du matériel (torchon,...) sur ou à proximité de l'appareil. Risque d'explosion ou d'incendie !

• N'utilisez que les accessoires fournis avec l'appareil.

• Si vous utilisez un (des) appareils électri- que(s) à proximité de votre table de cuis- son, veillez à ce que le(s) câble(s) d'ali- mentation de cet(ces) appareil(s) électri- que(s) ne soit(soient) pas en contact avec la surface chaude de la table ou ses réci- pients ou enchevêtrés. Conseils relatifs à l'acrylamide Important Selon les connaissances scientifiques les plus récentes, faire brunir les aliments de manière intensive, en particulier les produits contenant de l'amidon, peut nuire à la santé à cause de l'acrylamide. C'est pourquoi nous vous recommandons de faire cuire les aliments à basse température et de ne pas trop les faire brunir. Installation

• Veuillez lire attentivement cette notice d'utilisation ainsi que les recomman- dations et les avertissements qu'elle contient avant de procéder à l'instal- lation et à la première utilisation de l'appareil. Le fabricant ne pourra être tenu pour responsable en cas de dom- mages corporels ou matériels résul- tant du non-respect des prescriptions suivantes.

• Pour éviter tout risque (mobilier, im- mobilier, corporel,...), l'installation, les raccordements (gaz, électricité,...), la mise en service et la maintenance de votre appareil doivent être effectués uniquement par un professionnel qua- lifié, selon les normes et règlements en vigueur.

• Vérifiez que l'appareil n'a subi aucun dom- mage au cours du transport. Ne branchez jamais un appareil endommagé. Si celui-ci est endommage, contactez votre magasin vendeur.

• N'utilisez les appareils encastrables qu'après les avoir installés dans des meu- bles d'encastrement appropriés et qui ré- pondent aux normes en vigueur.

• N'installez pas la table cuisson au-dessus d'un appareil électroménager si celui-ci ne l'a pas formellement prévu.

• Installez l'appareil uniquement sur un plan de travail dont la surface est plane et sans aspérité.

• Ne modifiez ou n'essayez pas de modifier les caractéristiques de cet appareil. Ris- que de blessure corporelle et de domma- ges matériels.

• Respectez la législation, la réglementation, les directives et les normes en vigueur dans le pays où est installé l'appareil (ré- glementations de sécurité sur le recyclage, consignes de sécurité électrique et/ou gaz).

• Respectez l'espacement minimal requis par rapport aux autres appareils.

• La protection contre les contacts acciden- tels doit être assurée par le montage, par exemple les tiroirs doivent être installés uniquement avec un panneau de protec- tion directement sous l'appareil.

• Pour protéger l'appareil de l'humidité, mettez du mastic (joint) adapté sur les sur- faces de découpe du plan de travail.

• Le joint comble les fentes entre le plan de travail et l'appareil.

• Protégez la partie inférieure de l'appareil de la vapeur et de l'humidité émanant, par exemple, d’un lave-vaisselle ou d'un four.

• N'installez pas l'appareil à proximité d'une porte ou sous une fenêtre. Les récipients chauds sur la table de cuisson pourraient se renverser à l'ouverture de celles-ci.

• Avant toute opération de nettoyage ou intervention technique, assurez-vous que l'appareil soit débranché électri- quement et complètement refroidi. electrolux 13• Avant d'installer et d'utiliser l'appareil, as- surez-vous que les réglages de l'appareil soient compatibles avec les conditions d'installation du local (type de gaz, pres- sion du gaz,...). Les paramètres de réglage de l'appareil figurent sur la plaquette située à l'intérieur du sachet d'accessoires.

• Cet appareil n’est pas raccordé à un dis- positif d’évacuation des produits de com- bustion. Il doit être installé et raccordé con- formément aux règles d’installation en vi- gueur. Une attention particulière sera ac- cordée aux dispositions applicables en matière de ventilation.

• L'utilisation d'un appareil de cuisson au gaz conduit à la production de cha- leur et d'humidité dans la pièce où il est installé. Veillez à assurer une bon- ne aération de la cuisine : maintenez ouverts les orifices d'aération naturel- le ou installez un dispositif d'aération mécanique (hotte à extraction méca- nique).

• Une utilisation intensive et prolongée de l'appareil peut nécessiter une aé- ration supplémentaire en ouvrant la fenêtre, ou une aération plus efficace, par exemple en augmentant la puis- sance de la ventilation mécanique (si elle existe).

• Les opérations d'installation et de bran- chement ne doivent être réalisées que par un professionnel qualifié. Risque de bles- sure due à un choc électrique !

• La borne d'alimentation est sous tension.

• Mettez la borne d'alimentation hors ten- sion.

• Assurez une protection contre les con- tacts électriques par une installation con- forme.

• Des connexions desserrées ou incorrectes peuvent être à l’origine d’une surchauffe des bornes.

• Le raccordement électrique ne doit être effectué que par un électricien qualifié.

• Le câble ne doit pas être tendu.

• Utilisez le câble d'alimentation approprié et remplacez-le par un câble spécialement adapté s'il est endommagé. Adressez- vous à votre service après vente pour la mise en place d'un câble d'alimentation.

• Dans le cas d'une installation fixe, le rac- cordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouver- ture des contacts d'au moins 3 mm.

• Vous devez disposer de dispositifs d'iso- lement appropriés : des disjoncteurs, des fusibles (les fusibles à visser doivent être retirés du support), des disjoncteurs diffé- rentiels et des contacteurs. Mise au rebut de l'appareil

• Pour éviter tout dommage corporel ou ma- tériel. – Débranchez l'appareil électriquement. – Coupez le câble d'alimentation au ras de l'appareil et mettez-le au rebut. – Ecrasez les tuyaux de gaz extérieures, s'ils existent. – Informez-vous auprès des services de votre commune des endroits autorisés pour la mise au rebut de l'appareil. Installation Avertissement Les instructions suivantes concernant l’installation, le raccordement et la maintenance de l'appareil doivent être effectuées par un professionnel qualifié selon les normes et règlements en vigueur. Raccordement au gaz Choisissez un raccordement fixe ou utilisez un tuyau flexible en acier inoxydable confor- me à la réglementation en vigueur. Si vous utilisez des tuyaux métalliques flexibles, as- surez-vous qu'ils n'entrent pas en contact avec les parties mobiles et qu'ils ne sont pas tordus. Faites également attention lorsque la table de cuisson est reliée à un four. 14 electroluxImportant Assurez-vous que la pression d’alimentation de l'appareil répond aux valeurs recommandées. Le raccordement réglable est relié à la rampe complète par un écrou fileté G 1/2". Vissez les pièces sans forcer, réglez le raccordement dans le sens nécessaire et serrez le tout.

1 Extrémité de l'arbre avec écrou 2 Rondelle (la rondelle supplémentaire ne concerne que la Slovénie et la Turquie) 3 Coude 4 Porte-tuyau en caoutchouc pour gaz li- quide (uniquement pour la Slovénie et la Turquie) Raccordement rigide : Effectuez le raccordement en utilisant des tuyaux métalliques rigides (en cuivre avec embout mécanique). Raccordement « flexible » avec embout mécanique :

Gaz naturel : le raccordement s'effectue avec un tuyau flexible à embout mécani- que qui se visse directement sur le coude terminant la rampe de l'appareil. – Butane / Propane : Un tube souple, équi- pé de ses colliers, peut être utilisé s'il est visitable sur toute sa longueur et si l'appa- reil ne fonctionne qu'au butane. Si l'appa- reil fonctionne au propane, il faut utiliser un tuyau flexible à embout métallique appro- prié. Raccordement de tuyaux flexibles non métalliques : S'il est visitable sur toute sa longueur, vous pouvez utiliser un tuyau flexible. Fixez ferme- ment le tuyau flexible à l'aide de colliers. Gaz liquide : utilisez le détendeur en caout- chouc. Intercalez toujours le joint. Continuez alors le raccordement au gaz. Le tuyau flexi- ble s'applique lorsque : – il ne doit pas devenir plus chaud que la température ambiante, à savoir plus de 30 °C ; – il n'est pas plus long que 1,50 m ; – il ne montre aucun étranglement ; – il n'est soumis à aucune traction et aucune torsion ; – il n'entre pas en contact avec la découpe ou les coins tranchants ; – il est visitable sur toute sa longueur afin de vérifier son état. Vérifiez les points suivants pour contrôler le bon état du tuyau flexible : – il ne présente aucune fente, coupure, mar- que de brûlure sur les deux extrémités et sur toute sa longueur ; – le matériau n'est pas durci, mais présente une élasticité correcte ; – les colliers de serrage ne sont pas rouillés ; – la date d'expiration n'est pas passée. Si vous constatez au moins un de ces dé- fauts, ne réparez pas le tuyau, mais rempla- cez-le. Important Quand l'installation est terminée, assurez-vous que chaque raccord est étanche en utilisant une solution savonneuse et non une flamme ! Remplacement des injecteurs

1. Enlevez les supports de casseroles.

2. Retirez le chapeau et la couronne du brû-

3. À l'aide d'une clé 7, retirez les injecteurs

et remplacez-les par ceux requis pour le type de gaz utilisé (reportez-vous au ta- bleau de la section Caractéristiques tech- niques).

4. Assemblez les pièces, en suivant la mê-

me procédure dans l'ordre inverse.

5. Avant de sceller l'appareil, remplacez la

plaque signalétique (placée près du tuyau d'arrivée de gaz) par celle adaptée au electrolux 15nouveau type de gaz. Vous trouverez cet- te étiquette dans le sachet fourni avec l'appareil. Si la pression du gaz d'alimentation est va- riable ou diffère de la pression nécessaire, vous devez installer un régulateur de pres- sion approprié sur le tuyau d'arrivée de gaz. Réglage du niveau minimum Pour régler le niveau minimum des brûleurs :

1. Allumez le brûleur.

3. Enlevez la manette de commande.

4. À l'aide d'un tournevis fin, réglez la posi-

tion by-pass de la vis. Si vous passez du gaz naturel 20 mbar (ou gaz naturel 13 mbar

) au gaz liquide, serrez entiè- rement la vis de réglage. Si vous passez du gaz liquide au gaz naturel 20 mbar, dévissez la vis by-pass d'environ 1/4 de tour (1/2 tour pour un brûleur à triple cou- ronne). Si vous passez du gaz naturel 20 mbar au gaz naturel 13 mbar

dé- vissez la vis by-pass d'environ 1/4 de tour (1/2 tour pour un brûleur à triple couron- ne). Si vous passez du gaz liquide au gaz naturel 13 mbar

, dévissez la vis d'en- viron 1/2 tour (1 tour pour une triple cou- ronne). Si vous passez du gaz naturel 13 mbar

au gaz naturel 20 mbar dé- vissez la vis by-pass d'environ 1/4 de tour (1/2 tour pour un brûleur à triple couron- ne). 1 Vis de réglage minimum

5. Assurez-vous que la flamme ne s'éteint

pas lorsque vous tournez rapidement la

manette de la position maximum à la po- sition minimum. Branchement électrique

• Quel que soit le mode de raccordement, l'appareil doit être relié à la terre confor- mément aux réglementations en vigueur.

• Vérifiez que la tension nominale et le type d'alimentation figurant sur la plaque signa- létique correspondent aux valeurs d'ali- mentation locales.

• L'appareil est fourni avec un câble d'ali- mentation électrique. Une fiche appropriée doit être adaptée au cordon d'alimentation (voir charge électrique spécifiée sur la pla- que signalétique). La fiche doit être insérée dans une prise murale appropriée.

• Pour toute intervention sur votre appareil, faites appel au service après-vente de vo- tre magasin vendeur.

• Utilisez toujours une prise correctement in- stallée, protégée contre les chocs.

• Assurez-vous que la prise principale est accessible une fois l'appareil installé.

• Ne tirez pas sur le câble d'alimentation électrique pour débrancher l'appareil. Mais tirez toujours sur la prise.

• L'appareil ne doit pas être raccordé à l'ai- de d'un prolongateur, d'un raccordement multiple ou d'une prise multiple (risque d'incendie). Vérifiez que la prise de terre est conforme aux règlements en vigueur.

• Le câble d'alimentation doit être placé de manière à ce qu'il n'entre pas en contact avec une surface chaude.

• Dans le cas d'une installation fixe, le rac- cordement au réseau doit être effectué par l'intermédiaire d'un interrupteur à coupure omnipolaire, ayant une distance d'ouver- ture des contacts d'au moins 3 mm, par ex. un coupe-circuit automatique, un dis- joncteur différentiel ou des fusibles.

• Aucune partie du cordon d'alimentation ne doit afficher une température supérieure à 90 °C. Le câble neutre bleu doit être rac- cordé à la borne « N » de la plaque à bor- nes. Le câble de phase marron (ou noir) (partant de la borne « L »de la plaque à bornes) doit toujours être relié à la phase sous tension. Remplacement du câble d'alimentation Ne remplacez le câble de raccordement qu'avec un câble de type H05V2V2-F T90.

2) en Russie uniquement

16 electroluxAssurez-vous que la section du câble con- vient à la tension et à la température de fonc- tionnement. Le câble de terre jaune/vert doit être plus long d'environ 2 cm que le câble de phase marron (ou noir). Encastrement min. 55 mmmin. 650 mm560 mmmin. 450 mm30 mm480 mm 10mm 86 mm 86 mm A - joint fourni

A - joint fourni B - équerres fournies Possibilités d'insertion Élément de cuisine avec porte Le panneau installé sous la table de cuisson doit être facilement amovible et facile d'ac- cès au cas où une intervention technique se- rait nécessaire. min 20 mm (max 150 mm) 30 mm 60 mm

a) Panneau amovible b) Espace pour les branchements Au-dessus d'un four Les dimensions de la niche d'encastrement doivent être conformes aux indications et être équipées de supports pour l'aération pour des raisons de sécurité. Le branche- ment électrique de la table de cuisson doit être installé séparément de celle du four. Il doit également permettre au four de s'extrai- re facilement de l'unité. electrolux 1750 cm

1 Table de cuisson 2 Brûleur semi-rapide 3 Brûleur semi-rapide 4 Brûleur rapide 5 Brûleur à triple couronne 6 Brûleur auxiliaire 7 Manettes de commande Manettes de commande Symbole Description pas d'alimentation en gaz / position arrêt position d'allumage / alimen- tation en gaz maximum Symbole Description alimentation en gaz minimum Fonctionnement Allumage du brûleur Avertissement Soyez très prudent lorsque vous utilisez une flamme directe dans une cuisine. Le fabricant décline toute responsabilité en cas d'utilisation non conforme de la flamme Allumez toujours le brûleur avant de po- ser le récipient. Pour allumer le brûleur :

1. Poussez et tournez la manette dans le

sens inverse des aiguilles d'une montre jusqu'à la position maximum (

2. Maintenez la manette appuyée pendant

environ 5 secondes ; cela permettra au thermocouple de chauffer. Dans le cas contraire, l'arrivée de gaz est interrom- pue.

3. Réglez la flamme.

Si après quelques essais, le brûleur ne s'allume pas, assurez-vous que sa cou- ronne et son chapeau sont correcte- ment mis en place. 18 electrolux3

1 Chapeau du brûleur 2 Couronne du brûleur 3 Bougie d'allumage 4 Thermocouple Avertissement Ne maintenez pas la manette de commande appuyée plus de 15 secondes. Si le brûleur ne s'allume pas au bout de 15 secondes, relâchez la manette et po- sitionnez-la sur Arrêt. Attendez au moins 1 minute avant d'essayer une nouvelle fois d'allumer le brûleur. Important En cas de coupure d'électricité, vous pouvez utiliser votre table de cuisson sans avoir recours au système automatique. Dans ce cas, approchez une flamme du brûleur, enfoncez la manette correspondante et tournez-la dans le sens inverse des aiguilles d'une montre jusqu'à la position de libération maximum du gaz. Si le brûleur s'éteint accidentellement, tournez la manette de commande sur la position Arrêt et attendez au moins 1 mi- nute avant d'essayer une nouvelle fois d'allumer le brûleur. Le générateur d'étincelles se déclenche automatiquement à la mise sous tension de l'appareil, après l'installation ou une coupure d'électricité. Ce phénomène est normal. Pour éteindre les brûleurs Tournez la manette jusqu'au symbole

Avertissement Baissez ou éteignez toujours la flamme d'un brûleur avant de retirer un récipient. Conseils utiles Économies d'énergie

• Si possible, couvrez les casseroles.

• Lorsque le liquide commence à bouillir, baissez le feu pour laisser légèrement fré- mir le liquide. Avertissement Utilisez des casseroles et poêles dont le fond correspond à la taille du brûleur employé. N'utilisez pas de récipients de cuisson qui dépasseraient les rebords de la pla- que. Brûleur Diamètre du récipient Triple cou- ronne 180 mm - 260 mm Brûleur Diamètre du récipient Rapide 180 mm - 260 mm Avant semi- rapide 120 mm - 180 mm Arrière semi- rapide 120 mm - 220 mm Auxiliaire 80 mm - 180 mm Avertissement Les récipients ne doivent pas entrer en contact avec la zone de contrôle. Assurez-vous que les récipients ne dépas- sent pas des bords de la table de cuisson et qu'elles sont placées au centre des circuits afin de consommer moins de gaz. electrolux 19Ne placez pas de casseroles instables ou déformées sur les circuits. Entretien et nettoyage Avertissement Avant de procéder au nettoyage, assurez-vous que toutes les manettes se trouvent sur la position « arrêt », que l'appareil est débranché et complètement refroidi. Avertissement Pour des raisons de sécurité, n'utilisez jamais d'appareil à vapeur ou à haute pression pour nettoyer la table de cuisson. Avertissement N'utilisez pas de produits nettoyants abrasifs, de tampons à récurer ou de substances acides, sous peine d'endommager l'appareil.

• L'acier inoxydable peut ternir s'il est trop chauffé. Gardez à l'esprit que vous ne de- vez pas cuisiner avec des plats en terre cuite ou en fonte. N'utilisez pas de papier aluminium pour ne pas endommager la partie supérieure durant le fonctionne- ment.

• Nettoyez les éléments en émail, le cha- peau et la couronne avec de l'eau chaude et un détergent doux.

• Lavez les éléments en acier inoxydable à l'eau, puis séchez-les à l'aide d'un chiffon doux.

• Vous pouvez retirer les supports de cas- seroles pour nettoyer la table de cuisson.

• Les supports de casseroles ne peuvent pas être lavés au lave-vaisselle, mais doi- vent être lavés à la main .

• Lorsque vous lavez les supports de cas- seroles à la main, faites attention au mo- ment de les sécher car l'émaillage produit parfois des aspérités sur les bords. Si né- cessaire, enlevez les taches rebelles à l'ai- de d'une crème nettoyante.

• Après avoir lavé les supports de cassero- les, veillez à les remettre en place correc- tement.

• Pour que les brûleurs fonctionnent correc- tement, assurez-vous que les bras des supports de casseroles sont au milieu du brûleur.

• Faites très attention lorsque vous remplacez les supports de casseroles afin de ne pas endommager le dessus de la table de cuisson. Assurez-vous de replacer tous les pieds en caout- chouc (si vous les ôtez des supports de casseroles pour les nettoyer). Après nettoyage, séchez l'appareil à l'aide d'un chiffon doux. Entretien périodique Demandez régulièrement à votre service après-vente local de vérifier l'état du tuyau d'arrivée de gaz et du régulateur de pression, si l'appareil en est équipé. En cas d'anomalie de fonctionnement Anomalie Cause possible Solution Aucune étincelle ne se produit à l'allumage.

• Pas d'alimentation électrique • Vérifiez que l'appareil est branché et que l'alimentation électrique est sous tension.

• Vérifiez le fusible.

• Le chapeau et la couronne du brûleur sont mal placés.

• Vérifiez que le chapeau et la couronne du brûleur sont cor- rectement placés. La flamme s'éteint immédiate- ment après l'allumage.

• Le thermocouple n'est pas suffisamment chaud.

• Après l'allumage de la flam- me, maintenez la manette en- foncée 5 secondes. 20 electroluxAnomalie Cause possible Solution Les flammes sont irrégulières. • La couronne du brûleur est bouchée par des résidus d'aliments.

• Vérifiez que l'injecteur princi- pal n'est pas bouché et que des particules alimentaires ne sont pas bloquées dans la couronne du brûleur. Certaines anomalies de fonctionnement peuvent dépendre d'opérations d'entretien non correctes ou d'oubli et peuvent être ré- solues à l'aide des indications fournies dans le tableau, sans faire appel à un service après-vente. Si l'anomalie persiste, contac- tez votre magasin vendeur ou votre service après-vente. Si un problème résulte d'une mauvaise utilisation ou si l'installation de l'appareil n'a pas été réalisée par un professionnel qualifié, le déplacement du technicien du service après vente ou du revendeur peut être facturé même en cours de ga- rantie. Les informations suivantes sont néces- saires pour pouvoir vous offrir une aide rapide et adaptée. Ces données figurent sur la plaque signalétique du kit d'injec- teurs.

• Description du modèle ............

• Référence produit (PNC) ............

• Numéro de série (S.N.) ............ Utilisez exclusivement des pièces d'origine certifiées constructeur. Elles sont disponi- bles auprès de votre service après-vente. Caractéristiques techniques Dimensions de la table de cuisson Largeur : 744 mm Hauteur : 510 mm Dimensions de la niche d'encastrement de la table de cuisson Largeur : 560 mm Hauteur : 480 mm Puissance Brûleur à triple couron- ne : 4,0 kW Brûleur rapide : 3,0 kW Brûleur semi-rapide : 2,0 kW Brûleur auxiliaire : 1,0 kW PUISSANCE TOTA- LE : G20/G25 (2E+) 20/25 mbar = 12 kW G30 (3+) 28-30 mbar = 858 g/h G31 (3+) 37 mbar = 843 g/h Alimentation électri- que : 230 V ~ 50 Hz Catégorie : II2E+3+ Alimentation en gaz : G20/G25 (2E+) 20/25 mbar Classe de l'appareil : 3 Diamètres de by-pass Brûleur Diam. de by-pass en 1/100 mm Auxiliaire 28 Semi-rapide 32 Rapide 42 Triple couronne 56 electrolux 21Brûleurs à gaz BRÛ- LEUR PUIS- SANCE NORMA-

G30 G31 m³/h m³/h g/h g/h Brûleur auxiliaire 1,0 0,33 70 0,095 0,111 50 73 71 Brûleur semi-ra- pide 2,0 0,45 96 0,190 0,221 71 145 143 Brûleur rapide 3,0 (gaz nat.) 2,8 (LPG) 0,75 119 0,286 0,332 86 204 200 Brûleur à triple couron-
