MANUAL DE USUARIO EI30ES55PS ELECTROLUX

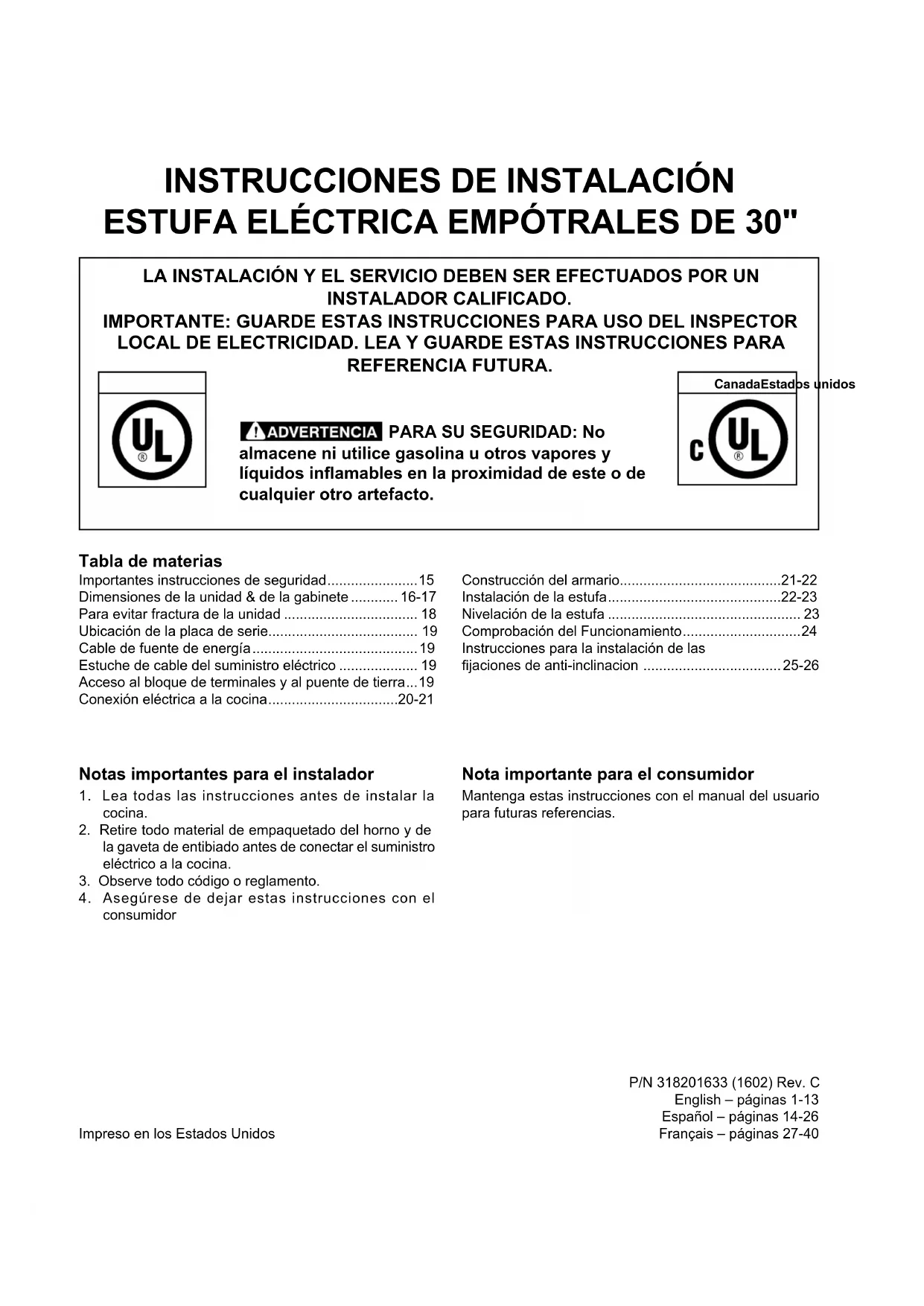

Impreso en los Estados Unidos Notas importantes para el instalador

1. Lea todas las instrucciones antes de instalar la

2. Retire todo material de empaquetado del horno y de

la gaveta de entibiado antes de conectar el suministro eléctrico a la cocina.

3. Observe todo código o reglamento.

4. Asegúrese de dejar estas instrucciones con el

• consumidor Nota importante para el consumidor Mantenga estas instrucciones con el manual del usuario para futuras referencias. LA INSTALACIÓN Y EL SERVICIO DEBEN SER EFECTUADOS POR UN INSTALADOR CALIFICADO. IMPORTANTE: GUARDE ESTAS INSTRUCCIONES PARA USO DEL INSPECTOR LOCAL DE ELECTRICIDAD. LEA Y GUARDE ESTAS INSTRUCCIONES PARA REFERENCIA FUTURA. PARA SU SEGURIDAD: No almacene ni utilice gasolina u otros vapores y líquidos inamables en la proximidad de este o de cualquier otro artefacto. P/N 318201633 (1602) Rev. C English – páginas 1-13 Español – páginas 14-26 Français – páginas 27-40 Tabla de materias Importantes instrucciones de seguridad p. 15
• Dimensiones de la unidad & de la gabinete p. 16
• -17 Para evitar fractura de la unidad p. 18
• Ubicación de la placa de serie p. 19
• Cable de fuente de energía p. 19
• Estuche de cable del suministro eléctrico p. 19
• Acceso al bloque de terminales y al puente de tierra p. 19
• Conexión eléctrica a la cocina p. 20
• -21 Construcción del armario p. 21
• -22 Instalación de la estufa p. 22
• -23 Nivelación de la estufa p. 23
• Comprobación del Funcionamiento p. 24
• Instrucciones para la instalación de las jaciones de anti-inclinacion -26 CanadaEstados unidos15 INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA DESLIZABLE DE 30" Los controles eléctricos pueden ser dañados con frías temperaturas. Cuando utilice su estufa por la primera vez, o si no ha sido utilizada por mucho tiempo asegúrese que no haya sido expuestas a temperaturas más altas que 0°C/32°F por más de 3 horas antes de conectar su estufa al suministro eléctrico.• Asegúrese que su cocina está instalada y conectada adecuadamente a tierra por un instalador calicado o un técnico de servicio.• Esta cocina debe ser conectada a tierra eléctricamente de acuerdo con los códigos locales, o de no existir, con la National Electrical Code ANSI/NFPA No.70- última edición en el estados unidos o con la CSA Standard C22.1, Canadian Electrical Code, Part 1 en el Canada.• La instalación de electrodomésticos destinados para casas (movibles) deben conformarse con la Manufactured Home Construction and Safety Standard, título 24CFR, parte 3280 [antiguamente la Federal Standard for Mobile Home Construction and Safety, título 24, HUD (parte 280)] o cuando este código no se aplica, la Standard for Manufactured Home Installation 1982 (Manufactured Home sites, communities and setups) ; ANSIZ225.1/NFPA 501A- última edición o con códigos locales en el estados unidos o con CAN/CSA-Z240 MH en el Canada.• Asegúrese que el empapelado de pared alrededor de la cocina pueda resistir el calor generado por la cocina.• Antes de instalar la cocina en una área cubierta de linóleo o cualquier otro revestidos de piso sintético, asegúrese que éste pueda resistir al menos 90°F (32,2°C) sobre la temperatura de la pieza sin encogerse, ladearse o descolorareis. No instale la cocina encima de una alfombra a menos que coloque una placa de aislamiento o una plancha de ¼" (0,64 cm) de madera entre la cocina y el alfombrado. Nunca deje a los niños solos o sin cuidado en el area donde el electrodoméstico está en uso. A medida que los niños crezcan, enséñeles el uso adecuado de los electrodomésticos. Nunca deje la puerta del horno abierta cuando la cocina esté sin supervisión. Pisar, apoyarse o sentarse en las puertas o los cajones de la cocina pueden causar graves heridas y también dañar la cocina.• No coloque cosas que atraigan a los niños sobre los gabinetes encima de la cocina. Los niños podrían sufrir quemaduras tratando de alcanzarlos.• Para evitar riesgos de quemaduras o incendios al tocar supercies calientes, se deben evitar los armarios sobre la supercie de los quemadores. Si existe un armario, se pueden reducir los riesgos instalando una campana que se extienda horizontalmente en un mínimo de 5" (12,7 cm) por sobre la parte inferior de los armarios. p. 25

• No use el horno como espacio de almacenamiento. Esto crea una situación muy peligrosa.
• Nunca use su cocina para calentar la pieza. El uso prolongado de la cocina sin ventilación adecuada puede ser peligroso.• No guarde o use gasolina u otros vapores inamables y líquidos cerca de éste o cualquier otro electrodoméstico. Esto podría causar una explosión o un incendio.• Vuelva a programar todos los controles a la posición "off" (apagado) después de haber utilizado el conteo contador automático.

IMPORTANTES INSTRUCCIONES DE SEGURIDAD

Este manual contiene importantes mensajes de seguridad. Siempre lea y obedezca todo mensaje de seguridad. Indica una situación muy peligrosa, la cual de no ser evitada puede ocasionar graves heridas y hasta la muerte. ATENCION Indica una situación de peligro inminente, la cual de no ser evitada puede ocasionar heridas leves o daños al producto solamente.

• Un niño o adulto puede volcar la estufa y acabar muerto.• Vericar que el braquet trasero este calibrado con la cubierta o el utensilio del anti-vuelco sea instalado Riesgo de volcamiento en las paredes del cabinete como la indican las instrucciones.• Asegurar que el braquet antivuelco sea calibrado con la cubierta o los lados de la cabina así como lo indican las instrucciones cuando la estufa sea movida.• No utilice la estufa sin el dispositivo antivuelco instalado y acoplado.• Si no se siguen estas instrucciones, se puede provocar la muerte o quemaduras graves en niños y adultos.Para vericar si la jaciones de anti-inclinación está instalado correctamente, sostenga el borde trasero de la parte trasera de la estufa usando ambos brazos. Intente inclinar la estufa hacia adelante con cuidado. Si está instalada correctamente, la estufa no debería inclinarse hacia adelante.Consulte las instrucciones de instalación del soporte antivuelco proporcionadas con la estufa para instalarlo adecuadamente.16 INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA DESLIZABLE DE 30" No instale la unidad en el gabinete si no ha leído esta página.A. ALTURA(Debajo de la cubierta)B. ANCHURAC. ANCHURA DE LA PLANCHA DE COCINARD. PROFUNDIDAD TOTAL A LA FRENTE DE LA ESTUFA35 3/4" (90,8 cm) 36 5/8" (93 cm)30" (76,2 cm) 31 1/2" (80 cm) 28 5/16" (71,9 cm) Puerta abierta (vea nota 5) Panel Lateral NOTAS:

No pellizque el cordón eléctrico entre la estufa y la pared. No selle la estufa a los armarios de lado. Un espacio mínimo de 24" (61 cm) entre la supercie de la estufa y el fondo del armario cuando el fondo del armario de madera o metal está protegido por no menos de 1/4" (0,64 cm) de madera resistente al fuego cubierta por una lámina metálica de MSG, número 28, 0,015" (0,4 mm) de acero inoxidable, 0,024" (0,6 mm) de aluminio, o 0,02" (0,5 mm) de cobre. Un espacio mínimo de 30" (76,2 cm) cuando el armario no está protegido. Para los recortados menos que 22 7/8", el electrodoméstico aparecería ligeramente en el exterior del armario. Deje por los 19 ¼" (48,9 cm) de espacio libre para la profundidad de la puerta cuando esta abierta. Dimensiones de la unidad17 INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA DESLIZABLE DE 30"

Ref. 22 7/8"(58,1 cm) min.23 1/4"(59,05 cm) max.(vea Nota 4) IMPORTANTE: El ancho de la cubierta y el armario debe de ser igual al ancho del corte.***IMPORTANTE: Para el corte a lo ancho (dimensión E) de más de 30 1/16" (76,4 cm) para evitar que se rompa la cubierta, asegúrese que el artefacto esté centrado en la abertura de la mesada mientras lo presiona. Levante las patas ajustables a una altura mayor a la del mueble (ver página 18), inserte el electrodoméstico dentro del gabinete y después nivélelo. Asegúrese que le unidad este soportada por las patas y NO por la cubierta superior sobre la encimera.E. ANCHURA DE RECORTADO(encima y armario)***F. PROFUNDIDAD DE RECORTADOG. ALTURA DEL MOSTRADOR30±1/16"(76,2±0,15 cm) 21 3/4" (55,2 cm) Min.22 1/8" (56,2 cm) Max24" (61 cm) Min. con un protector trasero35 7/8" (91,1 cm) Min.36 5/8" (93 cm) Max.

min. 24" Mín.(61 cm) Mín.Aprox. 1 7/8"(4,8 cm)30" Mín.(76,2 cm) Mín.13"(33 cm)La caja de empalmes o el enchufe de conexión con la tierra debería situarse de 8" a 17" (20,3 - 43,2 cm) del armario derecho y de 2" a 4" (5,1-10,2 cm) del suelo.Lije la parte elevade del borde para obtener las 31 1/2" (80 cm) de ancho del reborde dela planchade cocinar. Localice las puertas del armario 1" (2,5 cm) mín. del hueco de la abertura.18" Mín.(45,7 cm) Mín.30" Mín.(76,2 cm) Mín.(vea nota 3, pagina 16)1 ½" Máx.(3,8 cm Máx.)El area sombreada debe estar libre de cualquier puerta o cajón.Estas supercies deben de ser planas y niveladas (área rayada). ½" Min.(1,3 cm) Min.½" Min.(1,3 cm) Min.3/8" Min.(0,95 cm) Min. Dimensiones de la Gabinete18 INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA DESLIZABLE DE 30"

Antes de instalar la unidad, mida la altura de los dos (2) lados de los gabinetes (H1-4), frente y parte trasera (vea ilustración

1) del piso a lo alto de la

Nivele la estufa utilizando las patas ajustables y la

La cubierta alrededor del espacio donde usted instalara su unidad debe de estar plana y nivelada. (Vea el área sombreada en la ilustración número 1)

Para modelos equipados con un sistema de dispositivo de nivelación: Quite y deshágase de las dos patas ajustables traseras, solo sirven para sostener la unidad durante el transporte. Deslice la unidad hacia el gabinete. Asegúrese que la unidad este centrada con el centro de la abertura del gabinete.

Remueva la parte en plástico extruido en cada lado de la cubierta. (Algunos modelos)

Ilustración 1 Lije el borde levantado para dejar espacio para una unidad con 1 ½" Max. (3,8 cm Max.) un dimensión de 31½” (80 cm). Para evitar fractura de la unidad: NO manipule la unidad sosteniendo la cubierta.

Es imprescindible que el reborde de metal que se encuentra debajo de la cubierta este sobre la cubierta del gabinete. La cubierta no deberá tocar directamente la cubierta del gabinete (vea ilustración 2) de no ser asi la fractura de la cubierta anulará la garantía. Nivele la unidad si es necesario. sistema de dispositivos (modelos equipados) delanteras de manera que la altura del suelo a la parte de abajo del reborde de metal sea de al menos1/16" (0,16 cm) (vea ilustración 2).

Después de la instalación, ASEGÚRESE que la unidad este sostenida por las patas niveladoras y NO por la cubierta. Ilustración 2 Para instalar exitosamente su estufa, la medida inicial del piso a la supercie interior de la cubierta de vidrio debe ser mayor que la altura del gabinete por lo menos 1/16" (0,16 cm) como se midió en el paso número 2.Reborde de metal19 INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA DESLIZABLE DE 30"

Estuche de cable del suministro eléctrico (U.S.A.) El usuario es responsable de la conexión del cable del suministro eléctrico al bloque de conexión situado detrás del panel de acceso. El electrodoméstico se puede conectar a través de un cableado permanente "cableado duro"; cable de cobre blindado armado o cable no-metálico exible (cuando el código local lo permite) o por medio de un kit de cable de alimentación. NOTA: La cocina corrediza eléctrica viene de fabrica con un agujero de diámetro 1 1/8" (2,9 cm) come se muestra en la gura 3. Si un agujero mas grande es necesario retire la arandela pre-cortada. El riesgo de fuego o choque eléctrico puede aparecer si usa el tamaño de cable incorrecto, si las instrucciones de instalación no son seguidas o si retira la abrazadera de alivio de esfuerzo. Para casas sobre ruedas, nuevas instalaciones, en los vehículos de recreativos o en las lugares donde los códigos locales no permiten la conexión del conductor de tierra al neutro, un ensamble de suministro eléctrico de 3 (cuando códigos locales permitan conexión a tierra) o 4 conductores para estufas, calicado a 125/250 Peligro de choque eléctrico

• Desconecte el suministro eléctrico hacia la caja de empalmes antes de hacer la conexión eléctrica.

• La conexión a tierra es requerida para este electrodoméstico.

• No conecte al suministro eléctrico hasta que el electrodoméstico este conectado a tierra de manera permanente.

• Este electrodoméstico debe ser conectado a un sistema de alambres permanentes, metálicos, conectados a tierra o una puesta a tierra debe ser conectada al terminal de tierra o un emplomando al electrodoméstico. El no seguir ninguna de estas instrucciones podría causar fuego, heridas personales o choques eléctricos.

Acceso al bloque de terminales y al puente de tierra (E.E. U.U.) Estilo Canadá Figura 1

Cable de fuente de energía conectado de fabrica (Canadá solamente) Esta estufa viene de fabrica equipada con un cable de fuente de energía (vea a la gura 1). El cable debe de ser conectado a una toma de corriente a tierra de 120/240 voltios o de 120/208 voltios. Si no hay una toma de corriente a tierra en la habitación, debe de ser instalada por un técnico calicado.

Ubicación de la placa de serie Encontrará el modelo y el número de serie impresos en la placa de serie. Vea la ilustración para conocer su ubicación exacta. Asegúrese de tomar nota del número de serie para futura referencia. voltios mínimo, 50 Amperes recomendados (40 Amperes mínimo) debe de ser utilizad. La terminal al nal de los alambres debe ser anillo o de tenedor con las puntas levantadas. El cable debe tener abrazadera de alivio de esfuerzo. No desajuste las tuercas que aseguran la conexión de la cocina al bloque terminal cuando esté instalándola. El corte o la perdida de corriente eléctrica puede ocurrir. Remover la cubierta del cableado aquí para acceso de la terminal de bloque. - Figura 2 Este electrodoméstico fue fabricado con el marco aterrizado a través de un puente de conexión entre el neutral de la fuente de alimentación y el marco. Si es utilizado en los E.E. U.U., con un circuito nuevo de instalación (1996 NEC), en casa sobre ruedas o vehículo recreativo, donde el código local no permite el atterizaje a través del cable neutro (blanco) o en Canadá; remueva el puente de aterrizaje del marco y corte el otro extremo, cerca de la terminal de neutral. Conecte el electrodoméstico de la forma usual.20 INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA DESLIZABLE DE 30"

Conexión eléctrica a la cocina (Estados Unidos) Conexión del cable a tres alambres de la cocina Si los códigos locales permiten la conexión del conductor a tierra del armazón al alambre neutral del cable de bronce del suministro eléctrico (vea gura 3).

1. Remover el tornillo el cual ja la cubierta del cable

(cubierta de acceso). Para exponer la terminal de la estufa (vea Figura 2).

2. Utilizar los tuercas suministraron en el paquete de la

literatura para conectar la parte neutral del cable de bronce de suministro eléctrico ala terminal plateada que se encuentra al centro del bloque de terminales y, conectar los otros alambres a las terminales externas. Una los alambres y las terminales según el color (alambres rojos conectados ala terminal derecha, alambres negros conectados ala terminal izquierda) (vea gura 3).

3. Reemplazar la cubierta del cable usando el tornillo

quitado de la etapa 1. Conexión del cable de cuatro conductores a la cocina. Donde los códigos locales NO permiten la conexión del conductor a tierra del armazón al alambre neutral del cable de bronce del suministro eléctrico (vea gura 4).

1. Remover el tornillo el cual ja la cubierta del cable

(cubierta de acceso). Para exponer la terminal de la estufa (vea Figura 2).

2. Retirar el soporte a tierra. Quite el tornillo que

sujeta el soporte contra el aparato. Corte el soporte en el bloque de terminales o dóblelo de un lado a otro hasta cortarlo del bloque de terminales. Conexión eléctrica directa al cortacircuito, a la caja de fusibles o la caja de empalmes Desconecte el suministro eléctrico hacia la caja de empalmes antes de hacer la conexión eléctrica Si el aparato está conectado directamente al cortacircuito, a la caja de fusibles o a la caja de empalmes, use un cable blindado exible o no metálico recubierto de cobre (con alambre a tierra). Provee una abrazadera de alivio de esfuerzo homólogo UL a cada extremidad del cable. A la extremidad del electrodoméstico, el cable pase a través del agujero de la conexión directa (ver gura 4) en la placa de montaje del cable. El tamaño de los alambres (alambre de cobre solamente) y las conexiones deben estar conforme al régimen del electrodoméstico. Donde los códigos locales permitan conectar el conductor de puesta a tierra del electrodoméstico al neutral (blanco) (vea gura 5):

1. Desconecte el suministro eléctrico.

2. NO retirar la puente a tierra para una instalación de 3

cables. Figura 3 Terminal plateada Alambre rojo 1 1/8" (2,9 cm) Agujero de la conexión directa. Retira la arandela pre- cortada para 1 3/8" (3,5 cm) Dia. agujero. Hacia el 240 V Receptáculo. Una abrazadera de alivio de esfuerzo debe de estar instalada en está ubicación. Alambre Negro Bloque de terminales Neutro (Alambre Blanco) Puente a tierra Placa de montaje del cable Una abrazadera de alivio de esfuerzo debe de estar instalada en está ubicación. Figura 4 Bloque terminal Terminal plata Alambre Rojo Neutro (Alambre Blanco) Puesta a tierra (cable de cobre) Hacia el 240 V receptáculo 1 1/8" (2,9 cm) Dia. Agujero de la conexión directa. Retira la arandela pre-cortada para 1 3/8" (3,5 cm) dia. agujero. Alambre Negro NO aoje los tornillos que sujetan el bloque de terminales del aparato.

3. Utilizar los tuercas suministraron en el paquete

de la literatura para conectar el alambre de tierra (verde) del cable de bronce del suministro eléctrico al armazón del electrodoméstico con el tornillo de la base, usando el hoyo del armazón por donde retiró el puente de la base (vea gura 4).

4. Conecte el alambre neutral (blanco) del cable de

cobre del suministro eléctrico al terminal plateado del centro del bloque de terminales y, conecte los otros alambres a los terminales externas.

5. Reemplazar la cubierta del cable usando el tornillo

quitado de la etapa 1.21 INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA DESLIZABLE DE 30" Cable de la fuente de alimentación Caja de empalmes Alambre blanco Conductor de unión listado-UL (listado- CSA) Cable de la estufa Alambre desnudos o verdes Alambre neutro (blanco) Alambres negros Alambres rojos Cable de la fuente de alimentación Caja de empalmes Alambre blanco Conductor de unión listado-UL (o listado-CSA) Alambre desnudo o verde Alambre blanco Alambre desnudo o verde Alambres rojos Alambres negros Cable de la estufa

Construcción del armario

Para eliminar el riesgo de quemaduras o de fuego tratando de alcanzar algo por encima de las zonas calientes, evite de colocar artículos sobre la cocina. Si cree necesitar este espacio, el riesgo puede disminuir si instala un sombrerete que proteja horizontalmente un mínimo de 5" (12,7cm) sobre la base del armario.

Preparación del mostrador

• Las extremidades de la cocina sobrepasan el borde de su mostrador.

• Si tiene un mostrador con las extremidades cuadradas (planas), no se necesita ninguna preparación del mostrador.

• El reborde de frente de mostradores moldeados deben tener bordes moldeados a 3/4" (1,9 cm) a partir de cada extremidad de la apertura (Figura 7).

• Los mostradores enazulejos deberán necesitar un recorte de 3/4" (1,9 cm) a partit de cada extremidad y/o un borde redondeado aplanado (Figura 7).

• Si el ancho de la abertura del mostrador es más grande que 30 1/16" (76,4 cm), ajuste a las dimensiones como para el 3/4" (1,9 cm). Figura 7 Anchura de hueco mín.Mostrador moldeado o enazulejo recortado 3/4" (1,9 cm) hacia atrás en las esquinas de frente de la abertura del mostrador. Figura 5 - 3-cable (Neutral) sistema eléctrico (Ejemplo: Caja de paso) Figura 6 – 4 - Cable (Neutral) sistema eléctrico (Ejemplo: Caja de paso)

3. En el cortacircuito, la caja de fusibles o la caja de

empalmes: a) Conecte el alambre verde (o cobre desnudo), el alambre blanco del cable del electrodoméstico y el alambre neutral (blanco) juntos. b) Conecte los dos alambres negros juntos. c) Conecte los dos alambres rojos juntos. Donde los códigos locales NO permitan conectar el conductor de puesta a tierra del electrodoméstico al neutral (blanco), o si está conectado con un sistema a 4 alambres (vea gura 6):

1. Desconecte el suministro eléctrico.

2. Remover el protector de tierra de la terminal de bloque

y de la estructura del electrodoméstico.

3. En el caja de fusibles:

a) Conectar el cable alambre blanco al neutral. b) Conector los 2 alambres negros juntos. c) Conector los 2 alambres rojos juntos. d) Conector el cable verde al cable de tierra de la caja de fusibles.

• El mostrador deber ser nivelado. Coloque un nivelador sobre el mostrador, primero de lado a lado y luego del frente hacia atrás. Si el mostrador no está nivelado, la cocina no estará nivelada. El horno debe ser nivelado para tener resultados satisfactorios al hornear. Las extremidades de la plancha de la cocinar sobrepasan los bordes de la abertura del mostrador.22 INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA DESLIZABLE DE 30"

1. Dibujar una línea central en el piso donde se

instalará la cocina. Si no hay pared posterior, dibujar otra línea en el piso que corresponda a la parte posterior de la cocina.

2. Desplegar el molde de papel y colocarlo alisado sobre

el piso con el vértice posterior derecho posicionado exactamente en la intersección de las líneas central y posterior dibujadas anteriormente. (Si no se dispone de un molde, usar el diagrama incluido a continuación para ubicar las ménsulas (Fig. 8)).

3. Marque en el suelo la ubicación de los cuatro

oricios de montaje que aparecen en el modelo. Para facilitar la instalación se pueden hacer en el suelo oricios pilotos de 3/16" (0,48 cm) de diámetro de 1/2" (1,27 cm) de profundidad.

4. Retire el modelo y ubique la abrazadera en el suelo.

Alinee los oricios en la abrazadera con las marcas en el suelo y ajuste con los cuatro tornillos provistos. La abrazadora debe quedar jada al suelo (gura 9) sólido. Si se ja al suelo concreto, primero haga oricios pilotos de un diámetro de 3/16" (0,48 cm), utilizando una barrena para concreto.

5. Asegúrese que las 4 patas de nivelación están en la

más alta posición posible.

6. Deslice la cocina hacia su lugar asegúrandóse

que la pata de centro trasera está completamente segura con el soporte anti-inclinación (gura 9). Baje la cocina ajustando las 4 patas de nivelación hasta que la plancha de cocinar está apoyada en el mostrador. Reere a la "Nivelación de la cocina".

7. Después de haber realizado la instalación verique

que la jación anti-inclinación está empotrada. Usted también puede asir el borde trasero de la cima de la estufa y cuidadosamente intentar voltearla para asegurarse de que la estufa sea adecuadamente anclada.

Instrucciones de instalación de la jación anti-inclinación

Para los modelos equipado con un sistema de dispositivo de nivelación. Para reducir el riesgo de inclinación de la cocina, ésta debe ser asegurada hacia el piso con las jaciones de anti-inclinación y los tornillos que vienen con la cocina. Estos componentes se encuentran en el horno. Si no instala las jaciones, corre el riesgo que su cocina pueda inclinarse si pone demasiado peso en ella o si un niño sube sobre ésta. Esto podría ocasionar graves heridas causadas por líquidos calientes o por la propia cocina. Herramientas necesarias: Llave de tuerca ajustable Trinquete Taladro eléctrico con barrena de 1/8" (0,32 cm) Aprietatuercas de 5/16" (0,8 cm) Nivel Si la cocina es trasladada a otro lugar, las jaciones de anti-inclinación deben también ser trasladados con la cocina. Abrazadera sujetada al suelo en la parte trasera de la cocina para tener asida la parte posterior de la cocina. Al jarla al suelo, vericar que los tornillos no atraviesen la instalación eléctrica o de fontanería. Los tornillos provistos sirven para madera o concreto. Figura 8 Figura 9 Montaje de suelo ParedMontaje de pared Suelo Fijación anti-inclinación Parte posteriorde la cocina Cocina23 INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA DESLIZABLE DE 30" B. Perforación de agujeros piloto y montura de sujeción – Perfore un agujero piloto de 1/8" en el lugar en el que se vayan a instalar los tornillos. Si la montura se va a instalar a en la pared, practique un agujero piloto con una inclinación aproximada de 20° hacia abajo. Si la montura se va a instalar sobre hormigón para suelos cerámicos, practique un agujero de 3/16" con una profundidad de 1-3/4". Los tornillos que se suministran pueden utilizarse en hormigón o madera. Para jar la montura en su sitio, utilice un destornillador de cabeza plana o una llave para apretar tuercas de 5/16".

Instrucción para la instalación de las jaciones de anti-inclinación Para reducir el riesgo de inclinación de la cocina, ésta debe ser asegurada hacia el piso con las jaciones de anti-inclinación y los tornillos que vienen con la cocina. Si no instala las jaciones, corre el riesgo que su cocina pueda inclinarse si pone demasiado peso sobre la puerta abierta o si un niño sube sobre ésta. Esto podría ocasionar graves causadas por derrames de líquidos calientes o por la propria cocina.Si la cocina es trasladada a otro lugar, las jaciones de anti-inclinación deben también ser trasladadas y instaladas con la cocina.Las instrucciones provistas sirven para instalación en suelo de madera o concreto. Al jar los tornillos al suelo, asegurase que no atraviesen la instalación eléctrica o de fontanería.A. Localice la jación usando el papel modelo - Localice la posición de la jación colocando la plantilla simétricamente a la línea central de la apertura. El soporte antivuelco puede instalarse en el lado izquierdo o derecho en la parte posterior de la estufa. Marque la ubicación de los agujeros de tornillos come se muestra en el papel.Figura 11Figura 10Range sideFigura 14C. Nivele la cocina y coloque la cocina en su lugar. - Deslice la estufa a su lugar. Colocar la pata niveladora dentro de la jacione de anti-inclinación. Verique visualmente que las jaciones de anti-inclinación estén correctamente enganchados (anclados). Nivele la cocina. Nivele la estufa si es necesario, ajustando las 4 patas niveladoras con una llave ajustable. Para vericar que la cocina esta nivelada coloque un nivel en las parrillas interior del horno. Tome mínimo 2 lecturas con el nivel, coloque el nivel en diagonal para que la cocina este nivelada de atrás hacia adelante, si es necesario ajuste las patas niveladoras. Deslice la estufa Estufa lado Figura 13 Patas niveladorasLevantarBajarFigura 12Pata denivelaciónMontaje en suelo Placade paredMontura antivuelco

Montajeen pared Parte posterior de la cocina24 INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA DESLIZABLE DE 30" Instalación estándar

La plancha de cocinar se sobrepone por encima del mostrador con sus extremidades y la cocina reposa sobre el suelo. La plancha de cocinar es 31 1/2" (80 cm) de ancho.

Instale la base de los armarios a 30" (76,2 cm) de espacio entre ellas. Asegúrese que estos están verticales y alineados antes de instalar la plancha de cocinar. Lije el borde del mostrador para obtener las 31 1/2" (80 cm) en la parte superior del mostrador.

Instale las puertas del armario a 32" (81,3 cm) de espacio entre ellas para que no intereran con la abertura de la puerta de la cocina.

Corte el mostrador exactamente como en la página 17. Antes de pasar al paso 7.5 verica que tipo de modelo tienes: Modelo equipado con dispositivo de nivelación o modelo equipado con patas de nivelación. Para los modelos equipado con un sistema de dispositivo de nivelación:

Asegúrese que el frente de las patas niveladoras y el dispositivo de nivelación posterior estén ajustados mas altos que la altura del gabinete.

Instale el soporte anti- inclinación de acuerdo a las instrucciones del patrón anti-inclinación (si no lo tiene vea la página 25).

Para una instalación óptima, la supercie superior de la cubierta debe estar nivelada y ser plana (sobre el mismo plano) en los 3 lados adyacentes a la cocina. Se deben hacer los ajustes correspondientes para hacer que la parte superior quede plana, de lo contrario podrán quedar espacios entre la cubierta y la cocina.

Para reducir el riesgo de dañar su artefacto, no lo manipule cerca del vidrio cerámico. Manipúlelo con cuidado.

Coloque la cocina enfrente de la abertura del armario.

Asegúrese de que el vidrio que está colgado sobre la cubierta deje despejada la cubierta. Si es necesario, levante la unidad bajando las patas de nivelación.

Deslice la unidad hacia el gabinete y central antes de nivelarla.

Nivele la cocina (vea Nivelación de la estufa). El piso donde se instala la cocina debe estar Figure 15 nivelado. Siga las instrucciones "nivelación de la estufa- modelos equipado con un sistema de dispositivo de nivelación").

En los modelos con un sistema de nivelación, retire las patas traseras y deséchelas (ver ‘’modelos equipados con sistema de nivelación’’). En modelos con patas de nivelación, ajuste las patas de tal manera que el vidrio de la parrilla quede despejado de la cubierta. El vidrio no debe de ser soportado por la cubierta o por cualquier rebaba. Para los modelos equipado con las patas niveladoras:

Asegúrese que el frente de las patas niveladoras y el dispositivo de nivelación posterior estén ajustados mas altos que la altura del gabinete.

Instale el soporte anti- inclinación de acuerdo a las instrucciones del patrón anti-inclinación ( si no lo tiene vea la página 26).

Para una instalación óptima, la supercie superior de la cubierta debe estar nivelada y ser plana (sobre el mismo plano) en los 3 lados adyacentes a la c. Se deben hacer los ajustes correspondientes para hacer que la parte superior quede plana, de lo contrario podrán quedar espacios entre la cubierta y la cocina.

Para reducir el riesgo de dañar su artefacto, no lo manipule cerca del vidrio cerámico. Manipúlelo con cuidado.

Coloque la cocina enfrente de la abertura del armario.

Asegúrese de que el vidrio que está colgado sobre la cubierta deje despejada la cubierta. Si es necesario, levante la unidad bajando las patas de nivelación.

Nivele la cocina (vea Nivelación de la estufa). El piso donde se instala la cocina debe estar nivelado. Siga las instrucciones "nivelación de la estufa- modelos equipado con las patas niveladoras".

Deslice la estufa en la abertura.

Instalación de la estufa Nota importante: No es necesario, pero sí es conveniente, quitar la puerta para instalar el horno. Consulte las instrucciones para retirar la puerta en la Guía de Uso y Cuidado. IMPORTANTE Si se necesitan accesorios: Instalación con un protector trasero La profundidad del recortado de (21 3/4" (55,2 cm) Min., 22 1/8" (56,2 cm) Max.) necesita aumentarse a 24" (61 cm) al instalar un protector trasero. Instalación con el juego de termino de panel. Un juego de termino de panel puede ser pedido con su representante. Instalación con Paneles Laterales Paneles Laterales puede ser pedido con su representante. Instale las puertas de los armarios a 32" (81,3 cm) de espacio entre ellas para que no intereran con la abertura de la puerta de la cocina.25 INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA DESLIZABLE DE 30" Figura 16

Nivelación de la estufa

Para los modelos equipados con un sistema de dispositivos de nivelación. Nivele la cocina después de haberla instalado en la abertura del mostrador.

1. Abra la gaveta. Las tornillos de nivelación

controlan la altura de las ruedas traseras.

2. Baje el aparato, las patas y las ruedas de

nivelación aleatoriamente, hasta que la parte baja de la supercie de cocción repose sobre el mostrador (gura 16). a. Para ajustar los patas delanteras, use una pinza para sujetar la base de la pata y girar (manecillas del reloj) para bajar el nivel o al contrario para subir el nivel. b. Para ajustar las ruedas traseras, use desarmador y girar (manecillas del reloj) a los tornillos de nivelación para levantar gire al contrario para bajar el nivel.

3. Verique si la cocina está nivelada colocando una

parrilla en el centro del horno y poniendo un nivel sobre esta (gura 17).

4. Mida dos veces con el nivel en posición diagonal

en una dirección y luego en otra. Nivele la cocina si es necesario ajustando las patas y las ruedas de nivelación.

5. Si al cocina no se nivela, asegúrese que el piso

este nivelado o contacte a un carpintero para nivelar.

Para los modelos equipado con las patas niveladoras. Nivele la estufa y ajuste la altura de la estufa antes de instalarla en la abertura.

1. Coloque una parrilla del horno en el centro del

2. Ponga un nivel sobre la parrilla (gura 17). Tome

dos lecturas con el nivel puesto diagonalmente en una dirección y después en la otra. Nivele la estufa, si es necesario, ajustando las 4 patas niveladoras con una llave de tuercas (gura 16).

3. Asegúrese de no dañar al mostrador, deslice la

estufa dentro de la abertura del hueco y vuelva a vericar a la nivelación. Figura 1726 INSTRUCCIONES DE INSTALACIÓN PARA LA ESTUFA ELÉCTRICA DESLIZABLE DE 30"

Comprobación del Funcionamiento Consulte el Manual del Usuario incluido con la estufa para instrucciones de operación y instrucciones para el cuidado y limpieza de su estufa. No toque los elemento. Pueden estar bastante calientes para causar quemaduras. Quite todo el embalaje de la unidad antes de comprobarla.

Operación de los elementos de supercie Encienda cada uno de los cuatro elementos de supercie y controle que se calienten. Verique el funcionamiento de las luces indicadoras de los elementos de supercie, si equipadas.

Funcionamiento de los Elementos del Horno El horno está equipado con un control electrónico. Cada función ha sido probada en la fábrica antes del transporte. Sin embargo, sugerimos que Ud. verique el funcionamiento de los controles del horno una vez más. Véase el Manual del Usuario para la operación. Siga las instrucciones par el Reloj Minutero, Cocer, Asar, Convección (algunos modelos) y las funciones de limpieza. Cocer/Bake–Después de poner el horno a 350°F (177°C) para cocer,el elemento inferior del horno debe calentarse y calentar la parte inferior de la cavidad del horno. Asar/Broil–Cuando está puesto para BROIL, el elemento superior se debe poner rojo. Limpieza/Clean–Cuando el horno está puesto para un ciclo de auto-limpieza, el elemento superior se pondrá rojo durante el período de precalentamiento del ciclo. Después de alcanzar la temperatura de auto-limpieza, el elemento inferior se pondrá rojo. Convección/Convection (algunos modelos)– Cuando el horno se pone a CONV. BAKE/ROAST a 350°F (177°C), los dos elementos se enciendan y se apagan alternando en un ciclo y el ventilador se pone en marcha. El ventilador de convección se parará cuando se abre la puerta del horno durante el cocido o el asado por convección. Cajón calentador (algunos modelos)–Ponga la perilla de control a HI y verique que se está calentando el cajón. Después de Terminar la Instalación Asegúrese de que todos los controles estén en la posición OFF (apagada). Ubicación del Número de Modelo y de Serie La placa con el número de serie está ubicada en el marco delantero del horno detrás de la puerta del horno (section 1). Cuando haga pedidos de repuestos o solicite información con respecto a su estufa, esté siempre seguro de incluir el número de modelo y de serie y el número o letra del lote de la placa de serie de su estufa. Antes de Llamar al Servicio Lea la sección Evite Llamadas de Servicio en su Manual del Usuario. Esto le podrá ahorrar tiempo y gasto. Esta lista incluye ocurrencias comunes que no son el resultado de defectos de materiales o fabricación de este artefacto. Lea la garantía y la información sobre el servicio en su Manual del Usuario para obtener el número de teléfono gratuito y la dirección del servicio. Por favor llame o escriba si tiene preguntas acerca de su estufa o necesita repuestos.

Instalación de Accesorio Decorativo Trasero (si se requiere)

1. Desconecte la alimentación del aparato.

2. Asegúrese de que el aparato esté nivelado.

3. Tire la cocina hacia usted.

4. Tome la distancia entre el piso y la supercie debajo

del marco de la parte superior de la cocina.

5. Marque la distancia sobre la pared donde instalará

el accesorio decorativo.

6. Dibuje una línea.

7. Coloque la parte superior del accesorio decorativo

debajo de esa línea.

8. Utilizando los tornillos provistos con este juego, je

el accesorio decorativo a la pared.

9. Deslice el aparato hacia atrás hasta que quede en

la posición deseada y encienda la alimentación (la parte inferior de la parte superior de la cocina debe estar ubicada sobre el accesorio decorativo). Accesorio Decorativo Tornillos (3) Distancia entre el piso y la supercie debajo del marco de la parte superior de la cocina. Figura 18INSTRUCTIONS D'INSTALLATION CUISINIÈRE
