MANUAL DE USUARIO EW30GC60PS ELECTROLUX

• No intente de encender ningún artefacto

• No toque ningún interruptor eléctrico; no utilice ningún aparato telefónico en su edificio.

• Llame inmediatamente el abastecedor de gas desde el teléfono de un vecino. Siga las instrucciones del abastecedor de gas.

• En caso que no puede contactar el abastecedor de gas llame al departamento de bomberos. — La instalación y el servicio telefónico deben ser realizados por un instalador calificado, por un servicio técnico certificado o por el abastecedor de gas. Imprimido en China A01705106 (1609) Rev.. AEnglish - pages 1-9Español - páginas 10-18Français - pages 19-27Diagrama de la instalación alámbrica - páginas 28

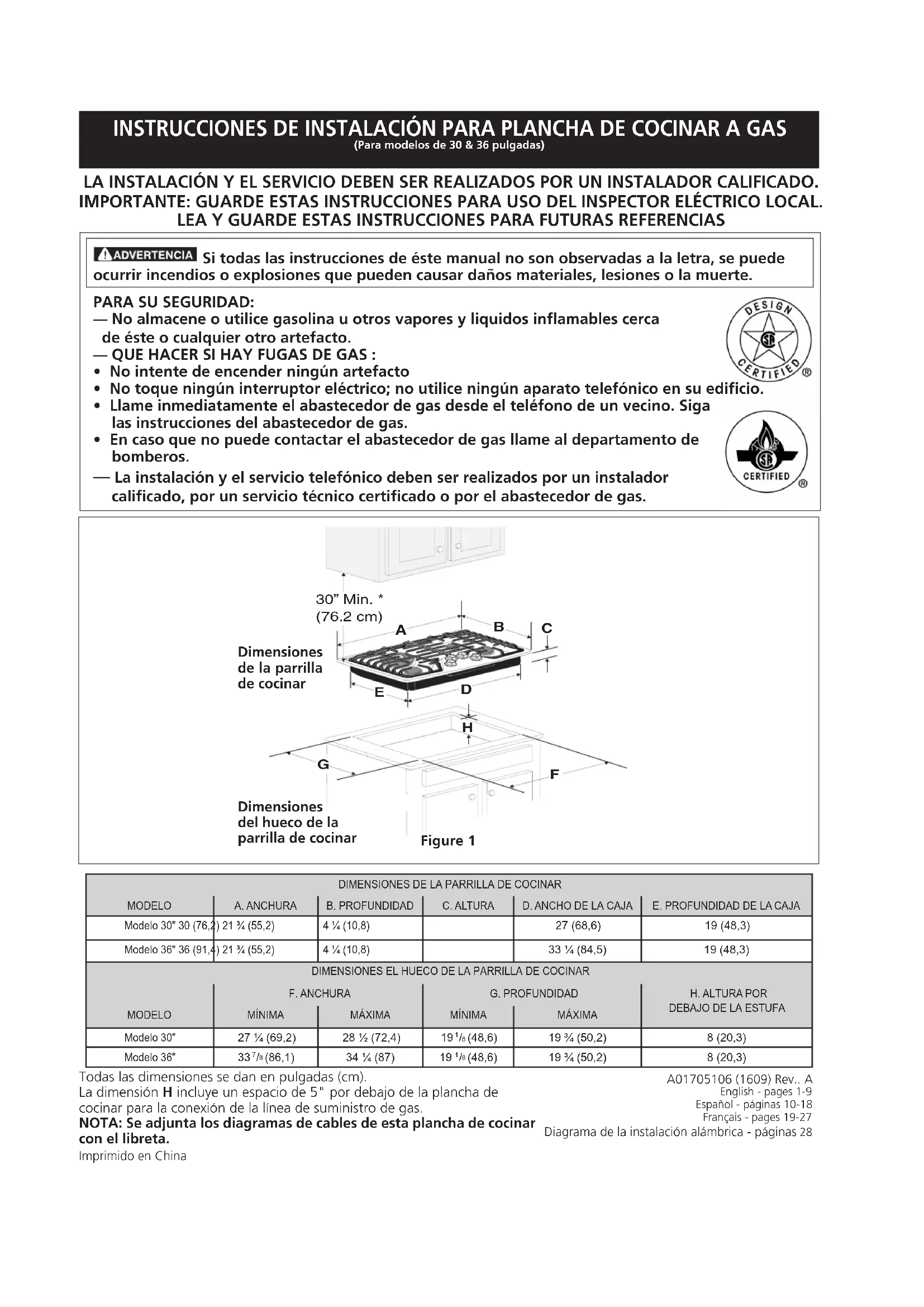

Figure 1 Dimensiones del hueco de la parrilla de cocinar Dimensiones de la parrilla de cocinar

(48,6) 19 ¾ (50,2) 8 (20,3)INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS (Para modelos de 30 & 36 pulgadas) suministro eléctrico. Para encender un quemador, mantenga un fósforo encendido en el extremo del quemador, luego gire suavemente la perilla hasta LITE (encendido). Tenga cuidado al encender los quemadores en forma manual.• No deje artículos que interesan los niños en los armarios que están sobre la la plancha de cocinar. Les podría causar quemaduras graves si intentan subirse para alcanzarlos.• Para eliminar el riesgo de extender por encima de los quemadores superiores, debería evitar el espacio de almacenamiento del armario, localizado por encima de estos quemadores • Gradúe el tamaño de la llama de modo que no sobrepase el borde del utensilio de cocina. Demasiada llama es peligrosa.• No utilice jamás la cocina como calefactor. El uso prolongado de la cocina sin la ventilación adecuada puede ser peligroso.• Mantenga el área cerca de este artefacto o de cualquier otro artefacto despejada de sustancias combustibles, gasolina y otros líquidos inflamables. Se puede ocurrir incendios o explosiones. El suministro eléctrico a la plancha de cocinar debe de ser cerrado durante las conexiones a la línea. De lo contrario se puede resultar lesiones graves o la muerte. Notas importantes para el instalador: 1. Lea todas las instrucciones de instalación antes de realizar la instalación de la plancha de cocinar.2. Retire todos los artículos de embalaje antes de realizar las conexiones eléctricas a la plancha de cocinar.3. Observe todos los códigos o reglamentos estatales4. Asegúrese que el consumidor tenga estas instrucciones.5. Nota: Para el correcto funcionamiento en lugares superiores a los 2000 ft, el régimen del mecanismo debe reducirse un 4% por cada 1000 ft sobre el nivel del mar. Notas importantes para el consumidor Guarde todas las instrucciones con su manual del usuario para futuras referencias. INSTRUCCIONES DE SEGURIDAD IMPORTANTES La instalación de esta plancha de cocinar debe realizarse en conformidad con los códigos locales o, si estos no existen, con el National Fuel Gas Code ANSI Z223.1/NFPA 54 en los Estados Unidos, o en Canada, con el Canadian Fuel Gas Code, CAN/CGA B149 y CAN/CGA B149.2.• La instalación de aparatos diseñados para instalación en casas prefabricadas (móviles) debe conformar con el Maufactured Home Consturction and Safet Standard, título 24CFR, parte 3280 [Anteriormente el Federal Standard for Mobil Home Construction and Safety, título 24, HUD (parte 280)] o cuando tal estándar no se aplica, el Standard fo Manufactured Home Installation, ANSI/NCSBCS 225.1, o con los códigos locales.El diseño de esta plancha de cocinar cuenta con la aprobación de la CSA internacional. Al igual que todos los artefactos a gas que generan calor, deben seguirse ciertas medidas de seguridad. Vienen con el Manual del Usuario. Lea atentamente el manual.• No se deben usar cortinas de aire ni ninguna otra campana de ventilación superior que sople aire hacia abajo sobre la estufa a gas a menos que la campana de ventilación y la estufa hayan sido diseñadas, probadas y certificadas por un laboratorio de pruebas independiente para el uso combinado de la una con la otra.• Asegúrese que la plancha de cocinar sea instalada y puesta a tierra correctamente por un instalador o técnico calificado.• La plancha de cocinar debe conectarse eléctricamente a tierra de acuerdo con los códigos locales o, de no existir, con el código eléctrico ANSI/NFPA No. 70 - última edición en los Estados Unidos, or in Canada, con el Canadian Electrical Code, CSA C22.1 Parte 1.• Los quemadores pueden encenderse manualmente durante una interrupción del Ubicación de la toma de corriente de la pared Recommended area for120V grounded outleton rear wall.NOTE: If an outletis not available, have one installed by a qualified technician.

10" 22“ Área recomendada la toma de corriente a tierra de 120V en la pared posterior. DEL APARATO DEL APARATONOTA: Si no existe una toma de corriente, contacte a un electricista calificado para realizar la instalación.INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS (Para modelos de 30 & 36 pulgadas)

Figura 2 – DESEÑO DEL ARMARIO Para eliminar el riesgo de alargar sobre los unidades en calentamiento de la superficie, debería evitarse el espacio de almacenamiento del armario, ubicado sobre las unidades de la superficie. Si se cuenta con este espacio, se puede disminuir el peligro instalando una cubierta de cocina que se extienda horizontalmente en 5" (12,7 cm) mínimo por sobre la parte inferior delantera en los armarios.

B Mínimo Distancia entre el borde posterior del hueco y la más cerca superficie combustible por encima del mostrador. 18" Min. (45,7 cm) Espacio 24" (61 cm)

Máx. profundidad de gabinetes instalados por encima de la plancha de empotar es 13" (33 cm). 30" (76,2 cm) Mínimo de espacio entre la parte superior de la plataforma de la plancha de cocinar y el fondo de una madera non protegida o armario metálico. 6½" (16,5 cm) mínimo de espacio para utilizar cajones con esta parrilla de cocinar para la instalación eléctrico y a gas. MODELO A. B. Mínimo Distancia entre el borde posterior del hueco y la más cerca supercie combustible por encima del mostrador

Espacio mínimo desde el lado izquierdo y desde el lado derecho Modelo 30" 30" (76,2 cm) 2 ½" (6,4 cm) 9" (22,9 cm) Modelo 36" 36" (91,4 cm) 2 ¾" (7 cm) 9" (22,9 cm)INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS (Para modelos de 30 & 36 pulgadas)

• (Si no hay plancha de cocinar instalada directamente sobre el aparato, un máximo de 5" (12,7 cm) está permitido) ** Un mínimo de 32" (81,3 cm) desde la parte superior del armario hasta la parte superior de las ruedas debe de ser mantenido. Típica instalación de un horno eléctrico empotrado con una plancha de cocinar por encima Esta plancha de cocinar puede instalarse por encima de algunos modelos de horno eléctrico empotrado. 36" (91,4 cm) Minima Corte una abertura en la basa de madera mínimo 4" (10,2 cm) x 4" (10,2 cm) para conducir el cable blindado a la caja de empalme. 4½” Max.* (11,4 cm) Caja de empalme a tierra de 208/240 voltaje para horno empotrado Aproximadamente 3" (7,6 cm) Todas las fijaciones de montaje deben de estar utilizadas para sujetar el horno empotrado a los armarios. Refiere a las instrucciones de instalación del horno empotrado. Entrepaños llenador de lados son necesarios para aislar el aparato de los armarios adyacentes. La altura de panel debe de permitir la instalación de modelos de planchas de cocinar aprobantes. Ver "Instalación típica de plancha de cocinar a gas por encima de un horno eléctrico empotrado instalado debajo del mostrador" en la pagina 4. Figura 3 Instale contrachapado de ¾" (1,9 cm) sobre dos correderas, nivelado con la parrilla inferior. La base debe poder sostener 150 libras (68 kg) para los modelos 27" y 200 libras (90 kg) para los modelos 30". Corte (mínimo) hasta que sobre pase la orilla por 1 pulgada (2,5 cm). DIMENSIONES DEL HUECO (PULGADAS (cm)) Tamaño de horno E F

Armario del horno de pared Instalación típica de la plancha de cocinar a gas por encima de un horno eléctrico empotrado instalado debajo del mostrador

(12,7 cm) Unión 4" (10,2 cm) Unión 120V/60Hz Toma de corriente a tierra Lado derecho del armario Regulador de presión Unión Conector flexible Cabinet sides or filler panel 6½" (13,5 cm) Mín. Tubo múltiple Válvula de cierre manual (Debe de ser accesible para el funciona-miento de la válvula de cierre) Figura 4 Cooktop Wall Oven Side view Front view

Vista de lado del horno de pared Vista anteriorINSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS (Para modelos de 30 & 36 pulgadas)

Para ajustar el aparato, inserte la consola de escuadra, con el lado desviado, en las ranuras en cada lado del aparato. El tornillo de orejas debe entonces de pasar a través del soporte y hasta la parte de abajo del mostrador. Apriételo hasta que el aparato se quede ajustado. Provea un adecuado suministro de gas Esta plancha de cocinar está diseñada para utilizar gas natural de 4" de presión múltiple solamente. Se conecta un regulador de presión en serie al múltiple de la plancha de cocinar y debe permanecer en serie con la línea de suministro de gas. Para que manejo correcto, la presión de entrada máxima hacia el regulador no debe exceder 14" de presión de la columna de agua. Para controlar el regulador, la presión de entrada debe ser de al menos 1" (o 2,5 Kpa) mayor que el ajuste de la presión del múltiple del regulador. El regulador se ajusta a 4" de la presión del múltiple, la presión de entrada debe de ser de al menos 5". La línea de suministro de gas por el horno debería tener un tubo de 1/2" o de 3/4". Conversión de gas propano/licuado Esta plancha de cocinar ha sido diseñada para utilizar gas natural o gas propano. Ha sido fijada en la fábrica para utilizarse con gas natural. Si desea hacer la conversión para utilizar el gas propano, use las piezas con orificios fijados provistos en el paquete del manual de instrucciones para la instalación en el paquete escrito "PARA LA CONVERSIÓN EN GAS Instalación de la plancha de cocinar

1. Examine visualmente la plancha de cocinar para saber

2. Fije el la plancha de cocinar en el recorte del

mostrador. El kit de instalación para una cubierta en granito Un kit de instalación #903103-9010 para una cubierta de granito se puede pedir a través de un centro de servicio, o al teléfono en 1-877-4ELECTROLUX (1-877-435-3287). Información para sujetar el aparato Una vez que el aparato está instalado en la apertura del mostrador, se tiene que sujetar como se indica. Monte el conector flexible del tubo del suministro de gas al regulador de presión en funcionamiento:

7. regulador de presión.

Utilice un compuesto de tubo articulado para uso de gas natural y propano para sellar todas las conexiones de gas. Si se utilizan conectores flexibles, asegúrese que los conectores no están torcidos. El tubo de suministro de gas debería incluir una válvula de cierre certificada. Esta válvula debería estar ubicada en la misma habitación de la plancha de cocinar y debería estar en un lugar que permita una abertura y cierre fáciles. No bloquee las entradas de la válvula de cierre. La válvula sirve para abrir o cerrar el paso del gas al artefacto. Todas las conexiones deben ajustarse con una llave de tuerca Figura 6 Unión

Valvula decierremanualRegulatorde presiónAbierto (On) Apagado(Off)ConectorflexibleTapa deentradaBoquilla BoquillaUnión PROPANO". Siga las instrucciones que están con los orificios. Para hacer la conversión del gas natural al gas propano, es necesario utilizar el servicio de un técnico calificado, in acuerdo con las instrucciones del fabricante y todos los códigos y reglamentos reguladores. Si todas las instrucciones no son observadas, se puede ocurrir severos lesiones o daños materiales. La agencia calificada que hace el trabajo asuma la responsabilidad para la conversión. Si la conversión apropiada no esta observada, se puede ocurrir severos lesiones o daños materiales. Importante: Retire todos los artículos de embalaje y folletos de la cocina antes de realizar las conexiones de gas y eléctricas a la cocina. Instalación del regulador de presión Instale el regulador de presión con la flecha del regulador apuntando hacia la unidad en una posición que permita alcanzar la tapa de entrada. No ajuste demasiado la conexión. El regular está fundida a presión. Al ajustar demasiado se puede romper el regulador causando una fuga de gas y un posible incendio o explosión. Plancha de cocinar Mostrador Consola de escuadra Tornillo de orejas Figura 5 Junta de estanqueidadINSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS (Para modelos de 30 & 36 pulgadas)

Modelo y ubicación del número de serie La placa de número de serie está ubicada en el lado de abajo de la caja de quemadores (vea la figura 9). Asegúrese de incluir el modelo, número de serie y el número o letra del lote que se encuentran en la placa, en todo pedido de partes o solicitud de información acerca de su plancha de cocinar. La placa de número de serie también indica las especificaciones de los quemadores, el tipo de combustible y la presión para la cual fue ajustada la plancha de cocinar en la fábrica. disminuir la posibilidad de peligro de choques eléctricos desde el artefacto. Un electricista calificado debe verificar el enchufe de pared y el circuito para asegurar que el enchufe está conectado a tierra correctamente. En caso de encontrarse con un enchufe de pared de dos patas, es la personal responsabilidad y la obligación del consumidor reemplazarlo por el enchufe de pared a tierra de tres patas correspondiente. No debe, bajo ninguna circunstancia cortar o retirar la tercera pata (tierra) del cable de encendido. Desconecte el cable del suministro eléctrico del enchufe de pared antes de reparar la plancha de cocinar. Abra la válvula de cierre en el tubo de suministro de gas. Espere unos minutos para que el gas pase a través del tubo de gas. Verifique si hay fugas. Luego de conectar la cocina al gas, verifique el sistema con un manómetro. Si no cuenta con éste instrumento, dé la vuelta al suministro de gas de la cocina y utilice un detector de fugas líquidas (o agua y jabón) en todas las articulaciones y conexiones para verificar si existen fugas. No use ningún tipo de llama para verificar si hay fugas de gas. Verifique si hay fugas con una llama puede ocasionar incendio o explosión. Ajuste todas las conexiones en caso que sea necesario, para evitar fugas de gas en la cocina o en el tubo de suministro de gas. Verifique la alineación de las válvulas luego de conectar la plancha de cocinar al suministro de gas para asegurar que no se ha movido la válvula del múltiple de la plancha de cocinar. Desconecte la cocina y su válvula de cierre individual del sistema de tubería del suministro de gas durante cualquier ensayo de presión del sistema en ensayos de presión superiores a 1/2 psig (3,5 kPa o 14" columna de agua). Aparte la cocina del sistema de tubería del suministro de gas cerrando su válvula de cierre individual manual, durante cualquier ensayo de presión del sistema de suministro de gas en ensayos iguales o inferiores a 1/2 psig (3,5 kPa o 14" columna de agua). Requerimientos eléctricos Un circuito derivado conectado correctamente a tierra de 120 voltios, 60 Hertz protegido por un interruptor automático de 15 amp o un fusible de retardo. No utilice un cable flexible de extensión en esta plancha de cocinar. Instrucciones para la puesta a tierra IMPORTANTE Por favor, lea atentamente. Como medida de seguridad personal, esté artefacto debe conectarse a tierra correctamente. El cable de encendido de este artefacto incluye un enchufe de tres patas (a tierra) que calza con un enchufe de pared de tres patas de conexión a tierra (ver Figura 9) para Figura 7 Válvula de cierre - Abierta Al artefactoA la linea de gas Figura 8 La placa de serie está ubicada bajo la hornilla. Figura 9INSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS (Para modelos de 30 & 36 pulgadas)

Comprobación del funcionamiento Consulte el Manual del Usuario incluido con la unidad para instrucciones de operación y instrucciones para el cuidado y limpieza de su plancha de cocinar

1. Verifique la colocación de la tapa del quemador

Quemadores regulares Es muy importante asegurarse de que todas las tapas y rejillas de los quemadores superiores estén debidamente instaladas y en sus ubicaciones correctas antes de utilizar el electrodoméstico. Tenga en cuenta que las cabezas de los quemadores están fijadas a la cubierta. La cubierta no se puede desinstalar. No intente retirar o levantar la cubierta. Para evitar llamaradas y evitar la generación de vapores nocivos, no use la cubierta sin todas las tapas de los quemadores debidamente instaladas. Si están todas instaladas correctamente, asegurara el encendido adecuado y el tamaño correcto de las llamas. Siempre mantenga las tapas y las cabezas de los quemadores en su lugar cuando los quemadores estén en uso. No permita que se introduzcan en los agujeros de soporte del orificio de los quemadores a gas derrames, alimentos, agentes de limpieza o cualquier otro material. Asegúrese de que el tamaño de cada tapa de quemador concuerde con el tamaño de la cabeza del quemador. Asegúrese de que todas las tapas redondas de los quemadores estén colocadas correctamente en su lugar en las cabezas redondas de los quemadores. Asegúrese de que todas las tapas ovaladas de los quemadores estén colocados correctamente en su lugar en las cabezas ovaladas de los quemadores (si vienen equipados). Asegúrese de que todas las tapas dobles de los quemadores estén colocados correctamente en su lugar en las cabezas dobles de los quemadores (si vienen equipados). En los quemadores redondos, el reborde de la tapa del quemador (vea la figura 8) deben calzar de manera ajustada en el centro de la cabeza del quemador y quedar nivelada. Consulte las figuras 9 y 10 para conocer las maneras correctas e incorrectas de colocar la tapa del quemador. Una vez en su lugar, puede verificar si cabe deslizando suavemente la tapa del quemador de lado a lado (Fig. 11) para asegurarse de que este centrada y firmemente asentada. Cuando el reborde de la tapa del quemador haga contacto en el centro de la cabeza del quemador, podría escuchar el contacto entre la tapa y la cabeza del quemador. Tenga en cuenta que la tapa del quemador NO se debe mover del centro de la cabeza del quemador cuando intente moverla de lado a lado. Quemador de llama doble (si esta equipada) Remueva todas las cintas de los quemadores. Remueva la tapa del quemador. Asegúrese que las tapas del quemador están bien puesta antes de utilizar la unidad. Nota: No se necesitan ajustes de quemador en esta unidad. Fig. 11 Fig. 8 Colocación correcta de la tapa del quemador Fig. 9 Reborde de la tapa del quemador Colocación incorrecta de la tapa del quemador Fig. 10 Tapa del quemador Cabeza del quemador Figura 12 Quemador con ama de precisiónINSTRUCCIONES DE INSTALACIÓN PARA PLANCHA DE COCINAR A GAS (Para modelos de 30 & 36 pulgadas)

2. Enciende la corriente eléctrica y abre la válvula

principal de cierre.

3. Verifique el encendido de los quemadores

superiores El funcionamiento de los encendedores eléctricos debe verificarse después de que se hayan controlado atentamente los conectores de la linea de suministro y de la estufa en busca de escapes, y de que la estufa haya sido conectada al suministro eléctrico. a. Para verificar el encendido adecuado, presione y gire la perilla de un quemador superior a la izquierda hasta la posición LITE (encender). Escuchara el encendedor emitiendo chispas. b. El quemador superior se encenderá cuando el gas llegue al quemador. Cebe el sistema de las tuberías de suministro dejando la perilla en la posición LITE (encendido) hasta que el quemador se encienda. Cada quemador debe encenderse a los cuatro (4) segundos de funcionamiento normal después de que el aire haya sido cebado de las tuberías de suministro. c. Verifique visualmente que el quemador se haya encendido. Una vez que el quemador se encienda, gire la perilla para retirarla de la posición LITE (encendido). d. Pruebe cada perilla por separado hasta que se hayan verificado todos los quemadores superiores. Cada ubicación de los quemadores viene equipada con un electrodo separado.

4. Programe el ajuste BAJO de las válvulas de los

quemadores superiores (flujo en linea) Pruebe el ajuste LOW (bajo) para comprobar si debe ser ajustado: a. Oprima la perilla hacia adentro y gírela a la posición LITE (encender) hasta que el quemador se encienda. b. Oprima la perilla hacia adentro y rápidamente gírela al ajuste mínimo. c. Si el quemador se apaga, gire la perilla a la posición OFF (apagado). d. Retire la perilla del quemador superior. e. Introduzca un destornillador delgado en la varilla hueca de la válvula y ajústelo sobre el tornillo que se encuentra adentro. El tamaño de la llama se puede aumentar o reducir girando el tornillo. Gire el tornillo a la izquierda para aumentar el tamaño de la llama. Gire el tornillo a la derecha para reducir el tamaño de la llama (vea las figura 13). Ajuste la llama hasta que pueda girar la perilla rápidamente desde la posición LITE (encender) hasta el ajuste mínimo sin que se apague la llama. La llama debe ser lo mas pequeña posible sin que se apague. Cuando se han realizado todos los sistemas de conexión Asegúrese que todos los controlos están en la posición de OFF (apagado). Asegúrese que el flujo de combustión y ventilación de aire de la cocina no están obstruidos Antes de llamar al servicio Lea la sección Lista de Control de Averías en su Manual del Usuario. Esto le podrá ahorrar tiempo y gastos. Esta lista incluye ocurrencias comunes que no son el resultado de defectos de materiales o fabricación de este artefacto. Lea la garantía y la información sobre el servicio en su Manual del Usuario para obtener el número de teléfono y la dirección del servicio. Por favor llame o escriba si tiene preguntas acerca de su estufa o necesita repuestos.
