MODE D'EMPLOI EW30GC60PS ELECTROLUX

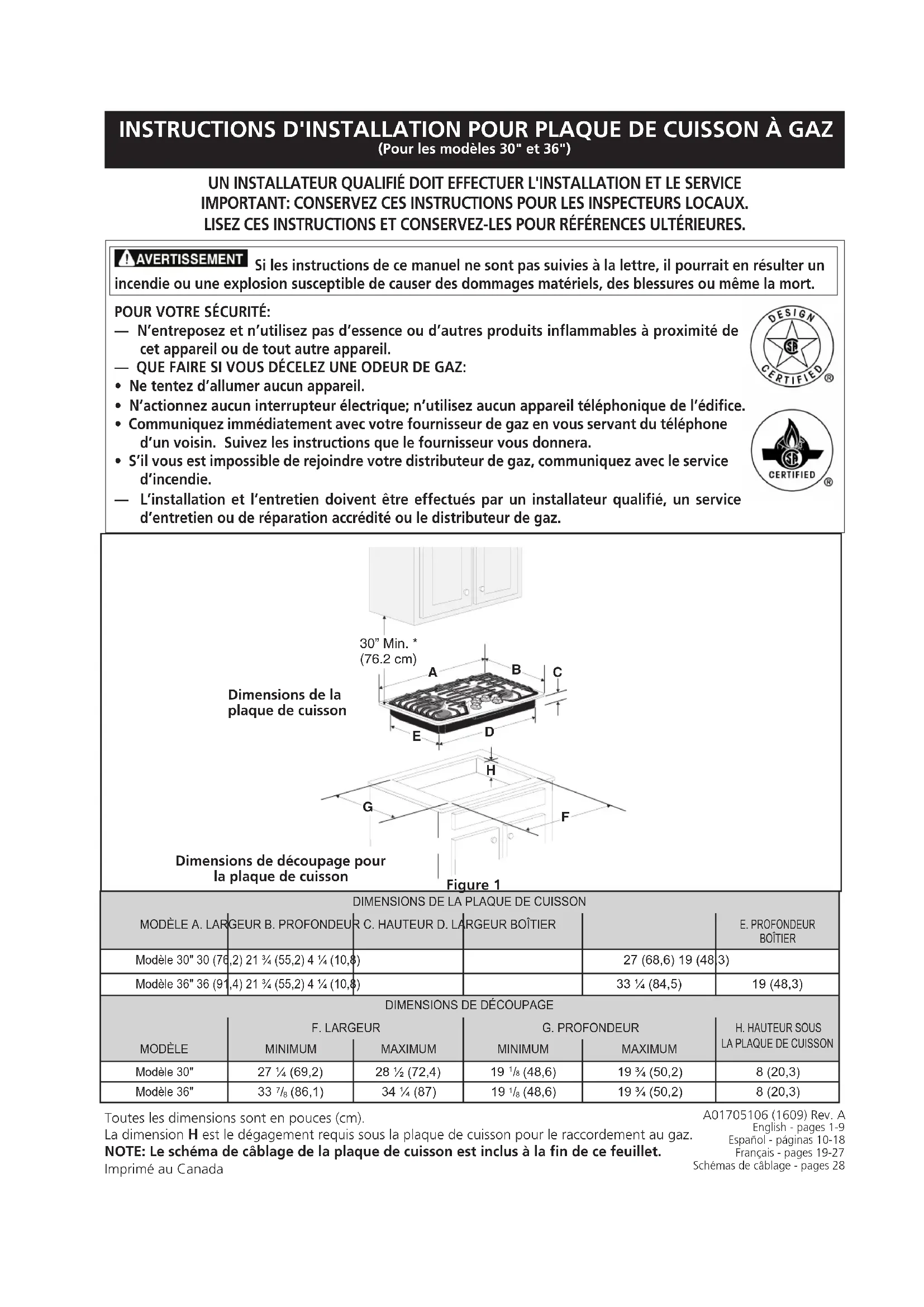

UN INSTALLATEUR QUALIFIÉ DOIT EFFECTUER L'INSTALLATION ET LE SERVICE IMPORTANT: CONSERVEZ CES INSTRUCTIONS POUR LES INSPECTEURS LOCAUX. LISEZ CES INSTRUCTIONS ET CONSERVEZ-LES POUR RÉFÉRENCES ULTÉRIEURES. Toutes les dimensions sont en pouces (cm). La dimension H est le dégagement requis sous la plaque de cuisson pour le raccordement au gaz. NOTE: Le schéma de câblage de la plaque de cuisson est inclus à la fin de ce feuillet. Imprimé au Canada Si les instructions de ce manuel ne sont pas suivies à la lettre, il pourrait en résulter un incendie ou une explosion susceptible de causer des dommages matériels, des blessures ou même la mort. POUR VOTRE SÉCURITÉ: — N’entreposez et n’utilisez pas d’essence ou d’autres produits inflammables à proximité de cet appareil ou de tout autre appareil. — QUE FAIRE SI VOUS DÉCELEZ UNE ODEUR DE GAZ:

• Ne tentez d’allumer aucun appareil.

• N’actionnez aucun interrupteur électrique; n’utilisez aucun appareil téléphonique de l’édifice.

• Communiquez immédiatement avec votre fournisseur de gaz en vous servant du téléphone d’un voisin. Suivez les instructions que le fournisseur vous donnera.

• S’il vous est impossible de rejoindre votre distributeur de gaz, communiquez avec le service d’incendie. — L’installation et l’entretien doivent être effectués par un installateur qualifié, un service d’entretien ou de réparation accrédité ou le distributeur de gaz. A01705106 (1609) Rev. A English - pages 1-9Español - páginas 10-18Français - pages 19-27Schémas de câblage - pages 28

Modèle 30"27 ¼ (69,2) 28 ½ (72,4) 19

(48,6) 19 ¾ (50,2) 8 (20,3)INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ (Pour les modèles 30" et 36")

Notes importantes à l’Installateur

1. Lisez toutes les instructions contenues dans ce feuillet

avant d’installer l'appareil.

2. Enlevez tout le matériel d’emballage avant de connecter

l’alimentation de gaz à la plaque de cuisson.

3. Respectez tous les codes et règlements applicables.

4. N’oubliez pas de laisser ces instructions au

5. Note: Pour l'utilisation à plus de 2000 pieds d'élévation

au dessus du niveau de la mer, la puissance de l'appareil devrait être réduite de 4% pour chaque 1000 pieds additionnels. Note importante au consommateur Conservez ces instructions avec le guide de l’utilisateur pour référence ultérieure.

INSTRUCTIONS DE SÉCURITÉ

IMPORTANTES Cet appareil doit être installé conformément aux règlements locaux, ou en l'absence de règlements, au code National de Gaz ANSI Z223.1/NFPA 54 aux États-Unis, ou aux normes CAN/ACG-B149 et CAN/ ACG-B149.2 au Canada.

• L’installation d’appareils conçus pour les maisons (mobiles) doit se conformer aux normes de la Manufactured Home Construction and Safety Standard, titre 24CFR, partie 3280 (antérieurement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD (partie 280)) ou en l'absence de normes, aux normes de la Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups), ANSI/NCSBCS A225.1 ou aux codes locaux. La conception de cette plaque de cuisson a été approuvée par American Gas Association (A.G.A.). Il faut prendre certaines précautions d’usage lors de l’utilisation de tout appareil fonctionnant au gaz naturel ou produisant de la chaleur. Vous trouverez celles-ci dans votre Guide d’utilisateur, lisez-les avec attention.

• Les rideaux d’air ou les hottes de cuisinières qui projettent un courant d’air descendant vers la table de cuisson, ne doivent pas être utilisés avec des appareils à gaz, sauf si la hotte et l’appareil ont été conçus, testés et répertoriés par un laboratoire d’essai indépendant pour pouvoir fonctionner conjointement.

• Assurez-vous que votre appareil est correctement installé et mis à la terre par un installateur ou un technicien d’entretien qualifié.

• Le circuit électrique de cette plaque de cuisson doit être mis à la terre conformément aux règlements locaux, ou en l'absence de règlements, au code national de l'électricité ANSI/NFPA no.

70- dernière édition aux États-Unis ou à la norme

canadienne d’électricité, ACNOR C22.1, partie 1, au Canada.

• Lors d'une panne de courant électrique, les brûleurs de surface peuvent être allumés manuellement; placez une allumette allumée près de la tête du brûleur et tournez lentement le bouton de commande de surface à la position LITE. Redoublez de prudence si vous allumez un brûleur de surface manuellement.

• N’entreposez pas d’objets susceptibles d’intéresser les enfants dans les armoires situées au-dessus de la cuisinière. Ils risquent de se brûler sérieusement s’ils tentent de grimper sur l’appareil.

• Évitez de placer des armoires de rangement au-dessus des brûleurs afin d’éliminer les gestes inutiles au-dessus de ceux-ci.

• Réglez la flamme du brûleur pour qu’elle ne dépasse pas le bord de l’ustensile utilisé pour la cuisson. Une flamme excessive est dangereuse.

• N’utilisez jamais votre appareil pour réchauffer ou chauffer la pièce. L’utilisation prolongée de la plaque de cuisson sans une ventilation adéquate peut s’avérer dangereuse.

• Ne gardez pas de produits combustibles, d’essence et d’autres produits inflammables à proximité de cet appareil ou de tout autre appareil. Il pourrait en résulter des explosions ou un incendie. Il faut couper l'alimentation électrique durant le branchement. À défaut de ce faire il peut en résulter des blessures graves ou la mort.INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ (Pour les modèles 30" et 36")

Figure 2 – OUVERTURE DU DÉCOUPAGE DE DESSUS DU COMPTOIR Pour éliminer les risques de brûlures ou de feu en allongeant le bras au-dessus des surfaces de cuisson chaudes, évitez d'installer des armoires au-dessus de la plaque de cuisson. Si vous devez en installer, il est possible de réduire le risque en plaçant une hotte pour cuisinière qui excède horizontalement d'un minimum de 5" (12,7 cm) la base de l'armoire.

18" Min. (45,7 cm Min.) Dégagement Dégagement minimum de 30" (76,2 cm) entre le haut de la surface de cuisson et la base de l'armoire en bois ou en métal non protégée. 24" (61 cm) L'armoire supérieure ne doit pas excéder une profondeur de 13" (33 cm)

minimum recommandé entre le rebord arrière de découpage et le mur en matériel combustible le plus proche du dessus du comptoir Allouez au minimum 6½" (16,5 cm) entre le comptoir et le tiroir (s'il y a lieu). Assurez-vous qu'il n'y ait pas d'interférence entre le tiroir et le branchement électrique ou la ligne de gaz. MODÈLE A. B. Distance minimale recommandée entre le rebord arrière de découpage et le mur en matériel combustible le plus proche du dessus du comptoir

Dégagement minimum du côté gauche et du côté droit Modèle 30" 30" (76,2 cm) 2 ½" (6,4 cm) 9" (22,9 cm) Modèle 36" 36" (91,4 cm) 2 ¾" (7 cm) 9" (22,9 cm)INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ (Pour les modèles 30" et 36")

• Un maximum de 5" (12,7 cm) est permis si aucune table de cuisson n’est installée au dessus de l’appareil. ** Une distance minimale de 32" (81,3 cm) est requise entre le dessous du comptoir et le haut de la plaque de bordure. Découpez une ouverture dans le plancher en bois de 4" X 4" (10,2 cm X 10,2 cm) minimum, distant de 2" (5,1 cm) du mur gauche, pour y conduire le câble armé vers la boîte de raccordement. 4 ½" Max.* (11,4 cm Max.*) Approx. 3" (7,6 cm) 36" Min. (91,4 cm Min.) Figure 3 – INSTALLATION TYPIQUE D'UN FOUR ENCASTRÉ ÉLECTRIQUE SOUS LE COMPTOIR

ET D'UNE TABLE DE CUISSON AU-DESSUS

Les attaches anti-versements doivent être utilisées pour retenir le four encastré aux armoires. Cette table de cuisson peut-être installée au dessus de certains modèles de fours encastrés électriques. Boîte de raccordement de 208/240 Volts, mise à la terre. Des panneaux latéraux de séparation doivent être installés pour isoler l’appareil des armoires accolées. La hauteur des panneaux doit permettre l’installation des modèles de tables de cuisson approuvées. Reportez-vous aux informations typiques d’une table de cuisson à gaz installée au- dessus d’un four encastré électrique installé sous le comptoir. Utilisez un contre-plaqué de ¾" (1.9 cm) d'épaisseur monté sur deux solives et à égalité avec le coup-de- pied. La base doit pouvoir supporter 150 lbs (68 kg) pour les modèles 27" et 200 lbs (90 kg) pour les modèles 30". L'appareil chevauche l'ouverture de 1" (2.5cm) minimum de chaque côté. DIMENSIONS DE DÉCOUPAGE (POUCES (cm))

(63,2 cm) 25 ¼ (64,1 cm) 23 ½ (59,7 cm)INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ (Pour les modèles 30" et 36")

18” Max. (45,7 cm) 5” Max. (12,7 cm) Manchon évasé 4” (10,2 cm) Prise de 120V/60Hz mise à la terre Mur de droite de l'armoire Régulateur de pression Manchon évasé Tube en métal flexible pour conduit d'alimentation en gaz Mur de l'armoire gauche ou mur de séparation 6 ½” Min. (16,5 cm) Figure 4 – INSTALLATION TYPIQUE D'UNE TABLE DE CUISSON À GAZ AU-DESSUS D'UN FOUR ENCASTRÉ

ÉLECTRIQUE INSTALLÉ SOUS LE COMPTOIR

Armoire Robinet d'arrêt manuel (l'accès au robinet d'arrêt doit être facile) Cooktop Wall Oven Side view Front view

TABLE DE CUISSON À GAZ

Vue de côté du four encastré Vue de faceINSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ (Pour les modèles 30" et 36")

Fournissez une alimentation en gaz adéquate Cette plaque de cuisson a été conçue pour fonctionner au gaz naturel avec une pression d’admission de 4" (10,2 cm). Un régulateur de pression est branché en série avec la rampe à gaz de la plaque de cuisson, et doit rester en série sur le tuyau d’alimentation. Pour un fonctionnement normal, la pression intérieure maximale au régulateur ne doit pas être supérieure à la pression d'une colonne d'eau (C.E.) de 14" (35,6 cm). Pour vérifier le régulateur, la pression d’admission doit être supérieure d’au moins 1" (2,5 cm) (ou de 0,25 kPa) à celle du régulateur ajusté à la rampe à gaz. Le régulateur étant ajusté à 4" (10,2 cm) de pression, la pression d’admission doit être d’au moins 5" (12,7 cm). La conduite d’alimentation en gaz branchée à la plaque de cuisson doit avoir un diamètre de ½" (1,2 cm) à ¾" (1,9 cm). Conversion au gaz de pétrole liquéfié ou gaz propane Cet appareil fonctionne au gaz naturel ou au gaz propane. Il est réglé en usine pour fonctionner au gaz naturel. Si vous désirez convertir votre plaque de cuisson au gaz propane, servez-vous des orifices à débit fixe qui sont fournis et emballés dans un sac marqué "POUR CONVERSION AU GAZ PROPANE"; ce sac se trouve dans l’enveloppe de documents contenant le feuillet Instructions d’installation. Suivre les instructions d'installation se trouvant dans l’enveloppe qui contient les orifices. Un installateur qualifié doit effectuer l'installation et le service, conformément aux instructions du fabricant et à tous les codes et règlements applicables. Si ces instructions ne sont pas suivies à la lettre, il pourrait en résulter de sérieuses blessures corporelles ou des dommages matériels. L'entreprise d'installation qui effectue ce travail assume la responsabilité de la conversion. Si on n'effectue pas la conversion appropriée, il pourrait en résulter des blessures corporelles et des dommages matériels. Instructions de fixation Une fois l’appareil installé dans l’ouverture du comptoir, fixez-le tel qu’indiqué. Pour la fixation, insérez le support de fixation en plaçant le côté en retrait de celui-ci dans la fente se trouvant sur chaque côté de l’élément. Insérez la vis à oreilles à travers le support de fixation jusqu’à ce qu’elle entre en contact avec le dessous du comptoir. Serrez jusqu’à ce que l’appareil s’enfonce dans son emplacement. Emplacement de la prise de courant murale Installation de l'appareil

1. Inspectez visuellement la plaque de cuisson.

2. Placez la plaque de cuisson dans l'ouverture du comptoir.

NOTE: Ne calfeutrez pas la plaque de cuisson. Elle doit pouvoir être enlevée du comptoir pour réparation si nécessaire. Installation sur un comptoir de granite Le kit pour l'installation sur un comptoir de granite #903103- 9010 peut être commandé en passant par votre centre de service ou en téléphonant au 1-877-ELECTROLUX (1-877- 435-3287). NOTE: Si aucune prise de courant n'est disponible, demandez à un électricien qualifié d'en installer une. 12" (30,5 cm)

(20,3 cm) 10" (25,4 cm) 22" (55,9 cm) CL de l'appareil L'emplacement recommandé pour la prise de courant de 120V avec contact de mise à la terre se trouve sur le mur arrière. CL de l'appareil Figure 5 Plaque de cuisson Comptoir Support de fixation Vis Figure 6 Joint d'étanchéitéINSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ (Pour les modèles 30" et 36")

Raccordez le tuyau souple d'alimentation au régulateur de pression en respectant l'ordre suivant:

3- adaptateur de ½";

7- régulateur de pression.

Utilisez du mastic à joints de tuyaux pour assurer l'étanchéité des raccords de gaz naturel et de gaz de pétrole liquéfié. Vérifiez que les tuyaux souples de raccordement, s'il y en a, ne sont pas tordus. Le tuyau d'alimentation doit être équipé d'un robinet d'arrêt approuvé. Ce robinet devrait être situé dans la même pièce que la plaque de cuisson et à un endroit permettant de l'ouvrir et de le fermer sans difficulté. Ne bloquez pas l'accès au robinet d'arrêt. Il sert à allumer ou à fermer l'alimentation en gaz de l'appareil. Ouvrez le robinet d'arrêt du tuyau d'alimentation de gaz naturel. Attendez quelques minutes pour permettre au gaz de se déplacer dans le tuyau d'alimentation. Vérifiez qu'il n'y ait pas de fuites. La vérification pour les fuites doit être faite selon les instructions du manufacturier. Après avoir raccordé l'alimentation en gaz à la plaque de cuisson, à l'aide d'un manomètre vérifiez si le système ne fuit pas. Si vous ne disposez pas d'un manomètre, ouvrez l'alimentation en gaz et utilisez un liquide détecteur de fuites sur tous les joints et les raccords. RISQUE D'INCENDIE. N'utilisez pas de flamme nue pour vérifier s'il y a des fuites aux raccords de gaz naturel. La détection des fuites à l'aide d'une flamme pourrait provoquer un incendie ou une explosion. Si nécessaire, resserrez tous les raccords afin de prévenir les fuites de gaz dans la plaque de cuisson ou le tuyau d'alimentation. Après avoir relié la plaque de cuisson à l'alimentation en gaz, vérifiez l'alignement des robinets, afin de vous assurer que le conduit de la rampe à gaz n'a pas été déplacé. Lors de toute vérification de pression du circuit à une pression supérieure à ½ lb/po2 (3.5 kPa ou 14" C.E.), débranchez la plaque de cuisson et son robinet d'arrêt individuel de l'alimentation en gaz. Lors de toute vérification de pression du circuit d'alimentation en gaz à une pression inférieure ou égale à ½ lb/po2 (3.5 kPa ou 14" C.E.), isolez la plaque de cuisson du réseau d'alimentation en gaz en fermant son robinet d'arrêt manuel. Branchez le courant électrique à la plaque de cuisson au gaz Alimentation en électricité Circuit de dérivation de 120 volt, 60 Hertz, avec mise à la terre appropriée, protégé par un disjoncteur de 15 ampères ou un fusible temporisé. N'utilisez pas de rallonge électrique pour brancher la plaque de cuisson. IMPORTANT Veuillez lire attentivement. Pour votre propre sécurité, cet appareil doit être correctement mis à la terre. Afin de réduire au minimum les risques de chocs électriques, le cordon d'alimentation de cet appareil est muni d'une fiche de contact tripolaire (mise à la terre) enfichable dans une prise de courant murale tripolaire standard avec mise à la terre (Figure 9). Il est conseillé de faire vérifier la prise de courant murale et le circuit par un électricien qualifié, afin de s'assurer que la prise de courant est correctement mise à la terre. Important: Enlevez tout l'emballage et la documentation de la plaque de cuisson avant de brancher le gaz et le courant électrique sur celle-ci. Installez le régulateur de pression Installez le régulateur de pression avec la flèche qui se trouve sur le régulateur dans la direction de la plaque de cuisson et dans une position facile d'accès. RISQUE D'INCENDIE. Ne serrez pas trop les raccords. Le régulateur est fabriqué en alliage moulé. Un serrage excessif pourrait le fissurer et provoquer une fuite de gaz susceptible de causer un incendie ou une explosion. Tous les raccords doivent être serrés à la clé. Figure 7 Circulation du gaz Robinet d'arrêt manuel Joint Joint Régulateur de pression Fermé Tuyau souple de raccordement Ouvert À la cuisinière Au tuyau d'alimentation de gaz naturel Robinet d'arrêt Figure 8INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ (Pour les modèles 30" et 36")

Figure 9 Méthode préférée Assurez-vous que l'appareil est bien mis à la terre avant de l'utiliser NE PAS, sous aucune circonstance, couper, enlever ou outrepasser la tige de mise à la terre. Dans le cas où il n'y a qu'une prise de courant murale bipolaire standard, il incombe au client de la remplacer par une prise de courant murale tripolaire correctement mise à la terre. Il est strictement interdit de couper ou d'enlever la troisième tige (mise à la terre) du cordon d'alimentation. Débranchez le cordon d'alimentation électrique de la prise de courant murale avant de réparer ou de nettoyer la plaque de cuisson. Emplacement des numéros de modèle et de série La plaque signalétique est située sous la plaque de cuisson (voir la figure 10). Pour toute commande de pièces ou demande de renseignements, au sujet de la plaque de cuisson, assurez-vous de toujours inclure les numéros de modèle et de série, ainsi que le numéro ou la lettre du lot de la plaque signalétique de votre plaque de cuisson. Emplacement de la plaque signalétique Figure 10 Vérification du Fonctionnement Référez-vous au Guide de l’utilisateur inclus avec l'appareil pour les directives de fonctionnement et pour l’entretien et le nettoyage de votre appareil. Enlevez tout le matériel d’emballage du four avant de commencer les essais.

1. Mise en place des couvercles de brûleurs

Brûleurs réguliers Il est très important de vous assurer que les couvercles et les grilles des brûleurs sont installés correctement et à la bonne position avant d'utiliser l'appareil. S'il vous plaît notez que les têtes de brûleur sont fixes à la table de cuisson. La table de cuisson n'est pas relevable. N'essayez pas d'enlever ou soulever la table de cuisson. Fig. 8 Fig. 11 Position incorrect du couvercle de brûleur Fig. 10 Position correct du couvercle de brûleur Fig. 9 Afin d’éviter les flambées soudaines et la création de gaz secondaires qui peuvent être nocifs, n’utilisez pas votre table de cuisson sans les couvercles de brûleurs correctement installés pour assurer un allumage adéquat et une flamme de la bonne dimension. Gardez toujours les couvercles et les têtes de brûleurs en position lorsqu'ils sont en fonction. NE laissez pas les renversements, la nourriture, les agents de nettoyage ou tout autre matériau obstruer l'orifice du brûleur. Vérifiez et assurez vous que la dimension des couvercles concorde avec la dimension des têtes des brûleurs. Vérifiez et assurez-vous que tous les couvercles de brûleurs ronds sont placés correctement sur les têtes de brûleurs ronds. Vérifiez et assurez-vous que tous les couvercles de brûleurs ovales sont placés correctement sur les têtes de brûleurs ovales (si présent). Vérifiez et assurez-vous que tous les couvercles du brûleur double sont placés correctement sur la tête du brûleur double (si présent). Sur les brûleurs ronds, assurez-vous que le rebord du couvercle est bien disposé au centre de la tête du brûleur et donc à niveau (Figure 8). Référez-vous aux figures 9 & 10 pour connaître le positionnement correct et incorrect des couvercles de brûleurs. Une fois en place, vérifiez si les couvercles sont bien placés, centrés et bien assis au centre de la tête du brûleur en les bougeant de droite à gauche (figure 11). Lorsque le rebord des couvercles entrera en contact avec l'intérieur de la tête des brûleurs, vous entendrez le bruit du contact. S'il vous plaît, notez le couvercle NE doit pas bouger du centre de la tête du brûleur lorsque vous tentez de le glisser de droite à gauche.INSTRUCTIONS D'INSTALLATION POUR PLAQUE DE CUISSON À GAZ (Pour les modèles 30" et 36")

2. Branchez l’alimentation en électricité et ouvrez le

robinet principal d’alimentation en gaz.

3. Vérifiez les allumeurs

Il faut vérifier le fonctionnement des allumeurs électriques après que la cuisinière et les raccords du tuyau d’alimentation aient été eux-mêmes vérifiés relativement aux fuites et que la cuisinière ait été branchée à la prise de courant. Pour vérifier si l’allumage est adéquat: a. Appuyez sur le bouton de commande d’un brûleur de surface et tournez-le à la position «LITE». Vous entendrez les étincelles de l’allumeur électrique qui allume le brûleur. b. Le brûleur de surface doit s’allumer lorsque le gaz est disponible au brûleur supérieur. En fonctionnement normal, chaque brûleur doit s’allumer dans un délai de quatre (4) secondes après que l’air ait été purgé des canalisations d’alimentation. c. Regardez si le brûleur est allumé. Une fois le brûleur allumé, le bouton de commande doit être tourné à une autre position que LITE. d. Il existe des dispositifs d’allumage séparés pour chaque brûleur. Essayez chaque bouton séparément jusqu’à ce que tous les robinets de brûleur aient été vérifiés.

4. Réglez la position "LOW" des robinets des brûleurs

de surface (flux linéaire) Vérifiez si la position LOW doit être ajustée: a. Appuyez sur le bouton de commande et tournez le à la position LITE jusqu'à ce qu'il allume. b. Tournez rapidement le bouton à la position la plus basse. c. Si le brûleur s'éteint, remettez le bouton de commande à la position OFF (arrêt). d. Enlevez le bouton de commande e. Insérez un tournevis à pointe fine dans la tige creuse du robinet et insérez dans la tête de la vis. La hauteur de la flamme peut être augmentée ou diminuée en tournant la vis. Tournez la vis dans le sens anti-horaire pour augmenter la dimension de la flamme. Tournez la vis dans le sens horaire pour diminuer la dimension de la flamme (Figure 13). Ajustez la dimension flamme jusqu'à ce que vous puissiez tourner rapidement le bouton de LITE à la plus basse position (LOW) sans éteindre la flamme. Celle-ci devrait être aussi minuscule que possible sans s'éteindre. Lorsque tous les raccordements sont terminés Vérifiez que toutes les commandes sont à la position arrêt. Assurez-vous que la circulation de l'air pour la combustion et que la ventilation à la plaque de cuisson ne sont pas obstruées. Figure 13 Figure 12 Brûleur de précision - basse température Tête de brûleur Couvercles de brûleur Brûleur muni d'une flamme double (Si présent) Enlevez les rubans adhésifs. Assurez-vous que les couvercles du brûleur muni d'un flamme double sont correctement placés AVANT d'utiliser le brûleur. Note: Il n'y a pas d'ajustement nécessaire sur cette surface de cuisson. Avant d'appeler le service d'entretien Consultez la liste des vérifications préventives et les instructions d'opération dans votre Guide de l'utilisateur. Vous sauverez probablement du temps et de l'argent. La liste contient les incidents ordinaires ne résultant pas de défectuosités dans le matériel ou la fabrication de cet appareil. Pour obtenir notre adresse et notre numéro de téléphone référez-vous à la garantie et aux renseignements sur les services d'entretien dans votre Guide de l'utilisateur. Prière de nous téléphoner ou de nous écrire pour toute demande d'information au sujet de votre appareil et/ou si vous désirez commander des pièces. Ne pas enlever la vis centrale.WIRING DIAGRAM - SCHÉMA DE CÂBLAGE - DIAGRAMA DE LA INSTALACIÓN ALÁMBRICA (36” Gas Cooktop - Table de cuisson à gaz 36” - Plancha de cocinar a gas modelos de 36 pulgadas)
