MODE D'EMPLOI EI30ES55PS ELECTROLUX

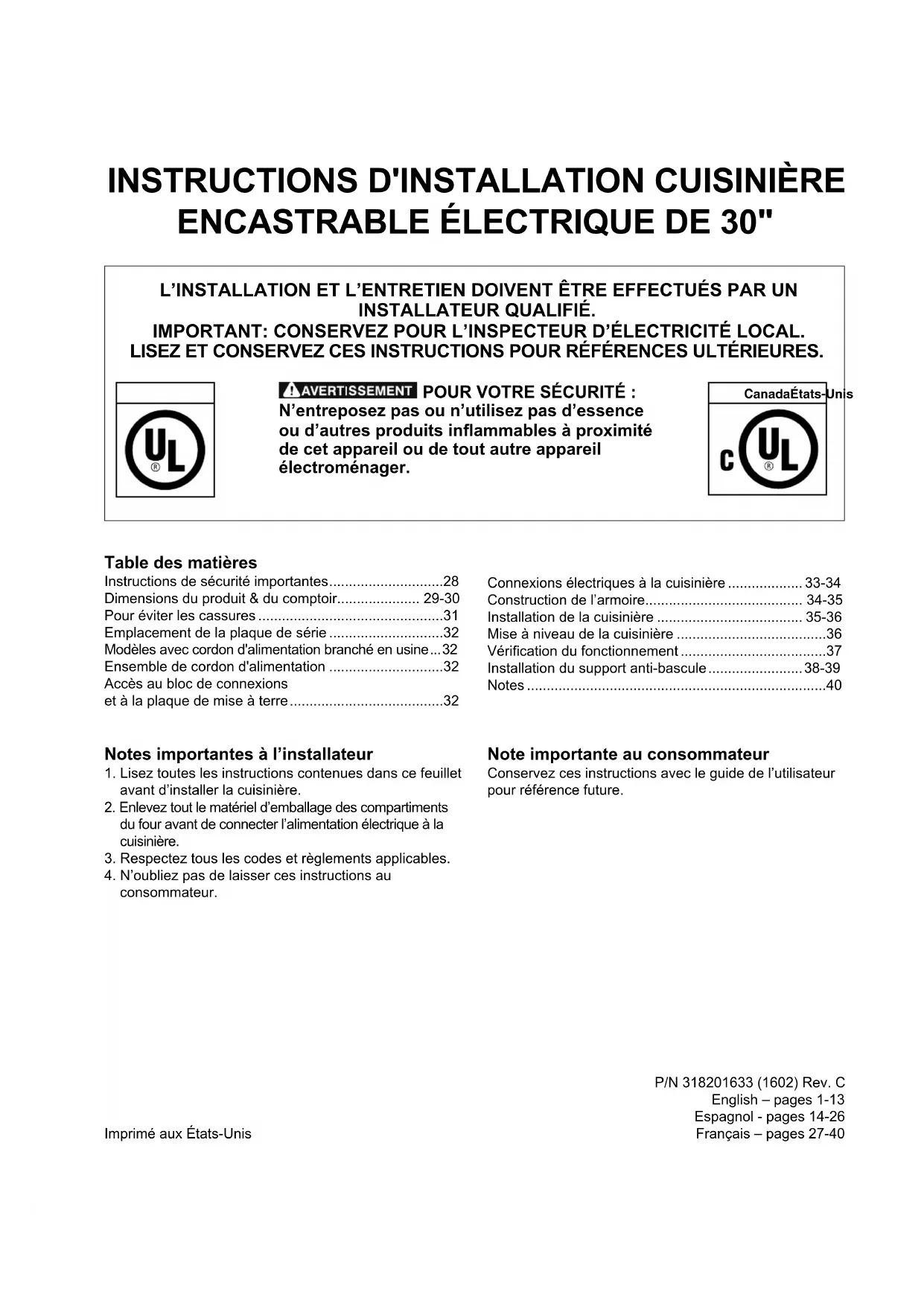

Imprimé aux États-Unis L’INSTALLATION ET L’ENTRETIEN DOIVENT ÊTRE EFFECTUÉS PAR UN INSTALLATEUR QUALIFIÉ. IMPORTANT: CONSERVEZ POUR L’INSPECTEUR D’ÉLECTRICITÉ LOCAL. LISEZ ET CONSERVEZ CES INSTRUCTIONS POUR RÉFÉRENCES ULTÉRIEURES. Notes importantes à l’installateur

1. Lisez toutes les instructions contenues dans ce feuillet

avant d’installer la cuisinière.

2. Enlevez tout le matériel d’emballage des compartiments

du four avant de connecter l’alimentation électrique à la cuisinière.

3. Respectez tous les codes et règlements applicables.

4. N’oubliez pas de laisser ces instructions au

• consommateur. P/N 318201633 (1602) Rev. C English – pages 1-13 Espagnol - pages 14-26 Français – pages 27-40 Note importante au consommateur Conservez ces instructions avec le guide de l’utilisateur pour référence future. POUR VOTRE SÉCURITÉ : N’entreposez pas ou n’utilisez pas d’essence ou d’autres produits inammables à proximité de cet appareil ou de tout autre appareil électroménager. Table des matières Instructions de sécurité importantes p. 28
• Dimensions du produit & du comptoir p. 29
• -30 Pour éviter les cassures p. 31
• Emplacement de la plaque de série p. 32
• Modèles avec cordon d'alimentation branché en usine p. 32
• Ensemble de cordon d'alimentation p. 32
• Accès au bloc de connexions et à la plaque de mise à terre p. 32
• Connexions électriques à la cuisinière p. 33
• -34 Construction de l’armoire p. 34
• -35 Installation de la cuisinière p. 35
• -36 Mise à niveau de la cuisinière p. 36
• Vérication du fonctionnement p. 37
• Installation du support anti-bascule p. 38
• -39 Notes CanadaÉtats-Unis28 INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE Des températures trop basses peuvent endommager le contrôleur électronique de l'appareil. Au cours de la première utilisation ou lorsque l'appareil n'a pas été utilisé pendant un certain temps, assurez-vous qu'il a été exposé à des températures au dessus de 32°F (0°C) pendant une durée supérieure à 3 heures avant de le mettre en marche. p. 40

• Assurez‑vous que votre cuisinière est correctement installée et mise à la terre par un installateur ou un technicien d’entretien qualié.

• Le circuit électrique de cette cuisinière doit être mis à la terre conformément aux règlements locaux, ou en l'absence de règlements, au code national de l'électricité ANSI/NFPA no. 70- dernière édition aux États-Unis ou à la norme canadienne d’électricité, ACNOR C22.1, partie 1, au Canada.

• L'installation d'appareils conçus pour les maisons (mobiles) doit se conformer aux normes de la Manufactured Home Construction and Safety Standard, titre 24CFR, partie 3280 (antérieurement Federal Standard for Mobile Home Construction and Safety, titre 24, HUD (partie 280)) ou en l'absence de normes, aux normes de la Manufactured Home Installation 1982 (Manufactured Home Sites, Communities and Setups), ANSI Z225.1/NFPA 501A-dernière édition, ou aux codes locaux. Lorsque l'installation se fait au Canada, elle doit se conformer à la norme CAN/CSA-Z240 MH.

• Assurez‑vous que la tapisserie à proximité du four peut résister à la chaleur générée par la cuisinière.

• Avant d’installer la cuisinière à un endroit recouvert de linoléum ou de tout autre couvre‑plancher synthétique, assurez‑vous que celui‑ci peut résister à un minimum de 90°F (32,2°C) de chaleur au‑dessus de la température de la pièce sans se rapetisser, se déformer ou se décolorer. N’installez pas la cuisinière sur un tapis, à moins de placer un tampon isolant ou une feuille de contreplaqué d’une épaisseur de ¼" (0,64 cm) entre la cuisinière et le tapis. Ne laissez jamais les enfants seuls ou sans surveillance près d’un appareil en fonction. Au fur et à mesure qu’ils grandissent, apprenez-leur à utiliser les appareils électroménagers de façon sécuritaire et appropriée. Ne laissez jamais la porte du four ouverte lorsque la cuisinière est sans surveillance. Le fait de monter sur les portes ou les tiroirs de cette cuisinière, de s’y appuyer ou de s’y asseoir peut occasionner des blessures graves, tout en endommageant l’appareil.

• N’entreposez pas d’objets susceptibles d’intéresser les enfants dans les armoires situées au‑dessus de la cuisinière. Ces derniers risquent de se brûler sérieusement s’ils essayent de grimper sur l’appareil pour atteindre les objets.

• Pour éliminer les risques de brûlures ou de feu en allongeant le bras au‑dessus des surfaces de cuisson chaudes, évitez d’installer des armoires au‑dessus de la plaque de cuisson. Si vous devez en installer, il est possible de réduire le risque en plaçant une hotte pour cuisinière qui excède horizontalement d’un minimum de 5" (12,7 cm) la base de l’armoire.

• N’utilisez pas le four à des ns de rangement. Ceci génère une situation éventuellement dangereuse.

• N’utilisez jamais votre cuisinière pour réchauffer ou chauffer la pièce. L’utilisation prolongée de la cuisinière sans une ventilation adéquate peut s’avérer dangereuse.

• Ne gardez pas de produits combustibles, d’essence et d’autres produits inflammables à proximité de cet appareil ou de tout autre appareil. Il pourrait en résulter des explosions ou un incendie.

• Replacez toutes les commandes à la position arrêt "off" après l’utilisation d’une fonction programmable chronométrée. Ce guide contient des instructions et symboles de sécurité importants. Veuillez faire particulièrement attention à ces symboles et suivre les instructions données. Ce symbole vous prévient des situations qui risquent d’entraîner de graves blessures, la mort ou des dommages matériels. Ce symbole vous prévient des situations pouvant entraîner des blessures ou dommages matériels.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

• Un enfant ou un adulte peut faire basculer la cuisinière et en décéder.• Vériez que le dispositif anti-renversement a été xé au plancher ou au mur tel qu'indiqué dans les instructions d'installation. Risque de basculement
• Assurez-vous d'enclencher le dispositif anti-renversement lorsque la cuisinière est déplacée sur le plancher ou contre le mur.• Ne faites pas fonctionner la cuisinière si le dispositif anti-renversement n'est pas en place et enclenché.• Le non-respect de ces instructions peut causer des blessures fatales ou de graves brûlures aux enfants et aux adultes.Pour vérier si le support anti-renversement est correctement installé, attrapez le bord arrière de la cuisinière à deux mains. Essayez doucement de faire basculer la cuisinière vers l'avant. Lorsque le support est correctement installé, la cuisinière ne doit pas basculer vers l'avant.29 INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE Porte ouverte(voir la note 5) Panneau latéral NOTE:

Ne coincez pas le cordon d'alimentation entre le mur et l'appareil.

Ne scellez pas l'appareil aux armoires latérales.

Dégagement minimum de 24" (61 cm) entre la plaque de cuisson et la bas de l'armoire du haut lorsque le dessous de l'armoire en bois ou en métal est protégé par un celloderme retardateur de ammes d'un minimum de ¼" (0,64 cm) ou recouvert d'une feuille de métal MSG No. 28, d'acier inoxydable d'un minimum de 0,015" (0,4 mm), d'aluminium de 0,024" (0,6 mm) ou de cuivre de 0,020" (0,5 mm). Dégagement minimum de 30" (76,2 cm) lorsque l'armoire n'est pas protégée.

Notez que pour les ouvertures de moins de 22 7/8" (58,1 cm) de profondeur, l'appareil dépassera légèrement vers l'avant du comptoir.

Allouez au moins 19 ¼" (48,9 cm) d'espace pour permettre l'ouverture de la porte du four. Dimensions du produit

pas insérer l'unité dans le comptoir sans avoir lu les deux prochaines pages. A. HAUTEUR (Sous la table de cuisson) B. LARGEUR

D. PROFONDEUR TOTALE À

L'AVANT DE LA CUISINIÈRE

Ref. 22 7/8" (58,1 cm) min.23 1/4" (59,05 cm) max.(see note 4) IMPORTANT: La largeur du comptoir et de l'armoire doit être égale à la largeur de découpage.***IMPORTANT: Pour une largeur de découpage (dimension E) plus grande que 30 1/16" (76,4 cm) et pour éviter un bris de la table de cuisson, au moment d'insérer l'appareil dans le comptoir assurez‑vous qu'il est bien centré dans l'ouverture. Levez les pattes de nivellement et les roulettes de nivellement au maximum (page 31), insérez l'appareil dans le comptoir et ensuite nivelez‑le. Assurez‑vous que l'appareil est bien supporté par les pattes et les roulettes de nivellement et non par la table de cuisson. Dimensions du comptoir

(comptoir et armoire) F. PROFONDEUR

DE COMPTOIR 30±1/16"(76,2±0,15 cm) 21 3/4" (55,2 cm) Min.22 1/8" (56,2 cm) Max24" (61 cm) si un dosseret est installé35 7/8" (91,1 cm) Min.36 5/8" (93 cm) Max. 30" Min. (76,2 cm) Min. (Voir note 3, page 29) La prise murale mise à la terre ou la boîte de jonction doit se situer entre 8" à 17" (20,3 - 43,2 cm) de l'armoire de droite et 2" à 4" (5,1-10,2 cm) du plancher. Installez les portes d'armoire à au moins 1" (2,5 cm) de l'ouverture. Arasez le dessus du comptoir à au moins 31½" (80 cm) de largeur pour la cuisinière. Les régions ombrées doivent être libre de panneau ouvrant ou tiroir. 24" Min. (61 cm) Min. 30" Min. (76,2 cm) Min. 13" (33 cm) Approx. 1 7/8" (4,8 cm) 18" Min. (45,7 cm) Min. 1 ½" Max. (3,8 cm Max.) Ces surfaces doivent être planes et à niveau (région hachurée).½" Min.(1,3 cm) Min.½" Min.(1,3 cm) Min.3/8" Min.(0,95 cm) Min.31 INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE

Le comptoir alentour de l'ouverture de découpage doit être plat et à niveau (voir hachures sur illustration 1).

Illustration 1 1 ½" Max.(3,8 cm Max.)Arasez le dessus du comptoir à au moins 31½" (80 cm) de largeur pour la cuisinière.

Modèles minus d'un dispositif de nivellement seulement: Retirer et jeter les deux pattes de nivellement arrière (elles sont en place seulement que pour stabiliser l'appareil pendant le transport.) Glisser l'appareil dans le comptoir. Assurez-vous que le centre de l'appareil soit aligné avec le centre de l'ouverture du comptoir. de cuisson soit plus grande par 1/16" (0,16 cm) que la plus grande mesure H1-4 (voir illustration 2).

Avant d'installer l'appareil, mesurer les hauteurs des deux (2) côtés du comptoir (H1-4), avant et arrière (voir illustration

1) du plancher jusqu'au dessus

Mettre l'appareil à niveau en utilisant les pattes de nivellement et le dispositif de nivellement (si présent) pour que la hauteur entre le plancher et le renfort de métal en dessous de la table

Après l'installation, ASSUREZ-VOUS que l'appareil est soutenu par les quatre pattes de nivellement et NON par la table de cuisson. Pour éviter les cassures: NE PAS manipuler l'appareil par la table de cuisson vitriée.

Enlever les protecteurs de plastique sur chaque côté de la table de cuisson (si inclus avec l'appareil).

Le renfort de métal en dessous de chaque côté de la table de cuisson reposer sur le comptoir pour que l'appareil soit bien supporté. La table de cuisson ne doit toucher directement le comptoir (voir illustration 2), sinon cela pourrait provoquer un bris de la table qui annulera la garantie. Niveler l'appareil si nécessaire. Illustration 2 An d'installer correctement la cuisinière, la hauteur initiale entre le plancher et le renfort de métal en dessous de la table de cuisson doit être au moins 1/16" (0,16 cm) plus grande que les mesures du comptoir mesurés dans l'étape 2.Renfort de Métal32 INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE

Ensemble de cordon d'alimentation (États‑Unis) Il incombe à l'utilisateur de faire raccorder le cordon d'alimentation au bloc de connexion situé derrière le couvercle du panneau arrière. Il est possible de connecter l'appareil soit au moyen d'un câblage "permanent dur" (câble exible en cuivre blindé ou muni d'une gaine protectrice non métallique) soit au moyen d'un ensemble de cordon d'alimentation. NOTE: L'appareil sort de l'usine avec un trou de 1 1/8" (2,9 cm) dia. tel que montré à la gure 3. Si un trou plus grand est requis, repoussez la pastille. Il existe des risques d'incendie ou de choc électrique, si la capacité du cordon utilisé est inadéquate, si les instructions d'installation ne sont pas suivies ou si le réducteur de tension n'est pas utilisé. Dans les maisons mobiles (États-Unis), les nouvelles installations ou les véhicules récréatifs, utilisez seulement un cordon d'alimentation conçu pour une cuisinière à 125/250 volts de 50 ampères recommandé (40A minimum). Le cordon doit soit avoir 3 (lorsque le Risque de choc électrique

• Interrompez le courant dans la boîte de jonction avant d'effectuer la connexion électrique.

• La mise à la terre de cet appareil est obligatoire.

• Ne branchez pas l'appareil au circuit électrique avant qu'il soit mis à la terre correctement, en permanence.

• Cet appareil doit être branché à un système de câblage métallique, mis à la terre en permanence, ou un connecteur mis à la terre doit être branché à la borne de mise à la terre ou directement sur l'appareil. Si vous ne suivez pas les instructions précitées à la lettre, il peut en résulter un incendie, des blessures ou un choc électrique.

Modèles avec cordon d'alimentation branché en usine (Canada seulement) Les cuisinières canadiennes sont munies d'un cordon d'alimentation branché en usine (voir Figure 1). Il doit être connecté à une prise d'alimentation de 120/240 volt, mise à la terre, ou à une prise de courant pour cuisinières de 120/208 volt. Si aucune prise d'alimentation n'est disponible, demandez à un électricien compétent d'en installer une. Modèles canadiens Figure 1 Cet électroménager est manufacturé avec une mise à la terre au châssis à l'aide d'une plaque de mise à terre posée entre le terminal neutre et le châssis. Si l'appareil est utilisé, aux États‑Unis, dans une maison mobile, un nouveau branchement (1996 NEC), un véhicule récréatif où les codes locaux n'autorisent pas la connexion du conducteur de mise à la terre du châssis au neutre ou au Canada ; retirez la plaque de mise à terre du châssis et coupez l'autre bout, près du terminal neutre. Branchez ensuite l'appareil de manière usuelle.

Accès au bloc de connexions et à la plaque de mise à terre.

Emplacement de la plaque signalétique code local permet la mise à terre par le neutre) ou 4 conducteurs. Les bornes aux extrémités des câbles doivent comporter soit une boucle fermée, soit des cosses à fourches ouvertes et aux extrémités renversées. Le cordon doit être muni d'un réducteur de tension. Ne desserrez pas les écrous des ls installés en usine. Une panne, un bris ou des conditions dangereuses pourraient s'en suivre. Vous trouverez les numéros de modèle et de série de votre appareil sur la plaque signalétique. Cette dernière est située à l'endroit montré ici. Veuillez prendre en note ces numéros pour référence future. Enlevez le couvercle arrière pour accéder aux bornes du bloc de connexion de la cuisinière Figure 233 INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE

Connexions électriques à la cuisinière (U.S.A.) Pour une connexion à un câble d'alimentation à trois conducteurs (Etats‑ Unis seulement) Si les codes locaux permettent la connexion du conducteur de mise à la terre du châssis au l neutre du cordon d'alimentation en cuivre (voir g. 3).

1. Enlevez la vis qui retient le couvercle arrière de ls,

pour atteindre les bornes du bloc de connexion de la cuisinière (voir g. 2).

2. Utilisez les écrous fournis dans l'enveloppe

littérature pour raccorder le neutre du cordon d'alimentation cuivré à la borne argentée située au centre du bloc de connexion, et raccordez les autres ls aux bornes extérieures. Assortissez les ls et les bornes conformément aux couleurs (branchez le l rouge à la borne de droite, et le l noir à la borne de gauche) (voir g. 3).

3. Replacez le couvercle arrière et xez-le à l'aide de

la vis enlevée à l'étape 1. Pour une connexion à un câble d'alimentation à quatre conducteurs (maisons mobiles) (États‑Unis) Si les codes locaux NE permettent PAS la connexion du conducteur de mise à la terre du châssis au l neutre du cordon d'alimentation en cuivre (voir g. 4).

1. Enlevez la vis qui retient le couvercle arrière de ls,

pour atteindre les bornes du bloc de connexion de la cuisinière (voir g. 2).

2. Enlevez la plaque de mise à la terre. Retirez la vis

Figure 3 Borne argentéeRaccordement direct, utilisez le trou de 1 1/8" (2,9 cm) Dia. Ensemble de cordon d'alimentation, enlevez la pastille pour utiliser le trou de 1 3/8" (3,5 cm) Dia.240 VInstallez ici un réducteur de tension fourni par l'usagerFil noirBloc de connexionNeutre (Fil blanc)Plaque de mise à la terrePlaque de montage du cordonFil rouge Figure 4 Bloc de connexionBorne argentée Fil rougeNeutre(l blanc)Mise à la terre (l cuivre)240 VInstallez ici un réducteur de tension fourni par l'usagerFil noirRaccordement direct, utilisez le trou de 1 1/8" (2,9 cm) Dia. Ensemble de cordon d'alimentation, enlevez la pastille pour utiliser le trou de 1 3/8" (3,5 cm) Dia. qui retient la plaque de mise à la terre de l'appareil. Coupez-la près du bloc de connexion, ou pliez-la d'un côté à l'autre an de la briser et qu'elle s'enlève du bloc de connexion. NE dévissez PAS la vis qui attache le bloc de connexion à l'appareil.

3. Branchez le l de mise à la terre (vert) du cordon

d'alimentation cuivré, au châssis de l'appareil avec la vis de mise à la terre, à l'aide du trou dans le châssis à l'endroit où la bande de mise à la terre a été enlevée (voir Fig. 4).

4. Utilisez les écrous fournis dans l'enveloppe

littérature pour raccorder le neutre (blanc) du cordon d'alimentation cuivré, à la borne argentée située au centre du bloc de connexion, et raccordez les autres ls aux bornes extérieures. Assortissez les ls et les bornes conformément aux couleurs (branchez le l rouge à la borne de droite, et le l noir à la borne de gauche).

5. Replacez le couvercle arrière et xez-le à l'aide de

la vis enlevée à l'étape 1. Connexions électriques au système électrique de la résidence Interrompez le courant dans la boîte de jonction avant d'effectuer la connexion électrique. L'appareil doit être raccordé directement au disjoncteur ou au compartiment de fusibles au moyen d'un câble exible en cuivre, blindé ou muni d'une gaine protectrice non métallique (avec l de mise à la terre). Un des connecteurs homologués UL doit être xé à chaque extrémité du câble d'alimentation (à l'appareil et à la boîte de jonction). Les grosseurs des ls (l en cuivre seulement) et des raccordements doivent se conformer à la capacité de l'appareil. Si les codes locaux permettent le raccordement34 INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE du conducteur de mise à la terre du châssis au l neutre (blanc) de la boîte de jonction (voir gure 5):

1. Débranchez l'alimentation.

2. NE PAS retirer la plaque de mise à la terre lors d'un

branchement à une boîte de jonction à 3-ls.

3. Dans la boîte de jonction:

a) Reliez ensemble, le fil blanc, le fil vert (dénudé) de l'appareil et le fil neutre (blanc) du câble d'alimentation. b) Reliez ensemble les deux ls noirs. c) Reliez ensemble les deux ls rouges. Aux endroits où les codes locaux l'interdisent, ou si vous raccordez à un système électrique à quatre conducteurs, ne raccordez pas le conducteur de mise à la terre du châssis au l neutre (blanc) de la boîte de jonction (voir gure 6):

1. Débranchez l'alimentation électrique.

2. Enlevez la plaque de mise à la terre de la borne

centrale du bloc de connexion et du châssis de l'appareil. Conservez la vis de mise à la terre.

3. Dans la boîte de jonction:

a) Reliez le l blanc du câble de l'appareil au l neutre (blanc) du câble d'alimentation. b) Reliez les deux ls noirs ensemble. c) Reliez les deux ls rouges ensemble. d) Reliez le l de cuivre ou dénudé du câble de l'appareil au l de cuivre ou dénudé du câble d'alimentation. Figure 5 BOÎTE DE JONCTION À 3 FILS ‑ MISE À LA TERRE Câble d'alimentation Boîte de jonction Fil blanc Connecteur homologué UL (ou CSA) Câble de l'appareil Fil dénudé ou vert Fils rouges Fil dénudé Fils Noirs Figure 6 BOÎTE DE JONCTION À 4 FILS ‑ MISE À LA TERRE Câble d'alimentation Fils noirs Boîte de jonction Fil blanc Connecteur homologué UL (ou CSA) Câble de l'appareil Fil dénudé ou vert Fils rouges Fil blanc Fil dénudé

Pour éliminer les risques de brûlures ou de feu, en étendant le bras au-dessus des surfaces de cuisson chaudes, évitez d’installer des armoires au-dessus de ces dernières. Si vous devez en installer, il est possible de réduire le risque en plaçant une hotte pour cuisinière qui excède horizontalement d’un minimum de 5" (12,7 cm) la base de l’armoire.

Préparation du dessus de comptoir

• Les côtés de la table de cuisson de la cuisinière s’ajustent au-dessus du rebord du découpage du dessus de comptoir.

• Si vous avez un dessus de comptoir au fini carré (plat), il n’est pas nécessaire de préparer le dessus du comptoir.

• Les dessus de comptoir au rebord avant moulé doivent être aplanis de ¾" (1,9 cm) à chaque coin avant de l’ouverture (Figure 7).

• Il est possible qu’il soit nécessaire d’araser de ¾" (1,9 cm) les dessus de comptoir en mosaïque à chaque coin avant et/ou d’aplanir le rebord arrondi (Figure 7). Figure 7 Largeur de découpage minimumDessus de comptoir moulé ou en mosaïque aplani de 3/4" (1,9 cm) aux rebords avant de l'ouverture de dessus de comptoir.
• Si la largeur de l'ouverture du dessus de comptoir est supérieure à la largeur minimale requise, ajustez en conséquence la dimension ¾" (1,9 cm).

• Le dessus de comptoir doit être à niveau. Placez un niveau sur le dessus de comptoir, d’abord de chaque côté, et ensuite du devant à l’arrière. Si le dessus de comptoir n’est pas horizontal, la cuisinière ne le sera pas non plus. Le four doit être à l’horizontal pour obtenir des résultats de cuisson satisfaisants. Les côtés de la table de cuisson de la cuisinière s’ajustent au-dessus de l’angle du découpage du dessus de comptoir sans le toucher.35 INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE

Instructions d’installation du support anti‑bascule Pour réduire le risque de basculement de la cuisinière, protégez-la en installant les vis et le support anti-bascule fournis avec la cuisinière. Ils sont situés dans un sac de plastique dans le four. Si vous n’installez pas ce support anti- bascule, la cuisinière risque de basculer si un poids excessif est placé sur une porte ouverte ou si un enfant y grimpe. Les renversements de liquides chauds ou la cuisinière peuvent provoquer de sérieuses blessures. Outils Requis : Tourne écrou de 5 /16" (0,79 cm) ou tournevis à tête carrée Clé à molette Perceuse électrique Foret de 3/16" (0,5 cm) de diamètre Foret de maçonnerie de 3/16" (0,5 cm) diamètre (si l’installation se fait dans du béton)

Modèles possédant un dispositif de nivellement Si vous déplacez la cuisinière pour l’installer à un autre endroit, vous devez également déplacer le support anti-bascule pour les installer avec la cuisinière. Le support anti-bascule se xe au plancher, à l’arrière au centre de la cuisinière, pour retenir la patte arrière centrale. En le xant au plancher, assurez-vous que les vis ne pénètrent pas dans la plomberie ou le câblage électrique. Les vis fournies fonctionneront aussi bien dans du bois que dans du béton.

1. Dessinez une ligne au sol (à l'avant de l'ouverture)

en ligne avec le devant des armoires (et non en ligne avec le retour d'armoire).

2. Dépliez le gabarit de papier et placez-le à plat sur

le plancher, l’avant et les extrémités des côtés exactement sur la ligne préalablement tracée (utilisez le diagramme ci-dessous pour localiser le support anti-bascule si le gabarit de papier n’est pas disponible (Figure 8)).

3. Tracez sur le plancher l’emplacement des 4 trous

de montage indiqués sur le gabarit. Pour faciliter l’installation, des trous pilotes d’un ½" (1,3 cm) de profondeur et 3/16" (0,5 cm) de diamètre peuvent être percés dans le plancher.

4. Enlevez le gabarit et placez le support anti-bascule

sur le plancher. Alignez les trous dans le support anti-bascule avec les trous tracés sur le plancher et xez avec les 4 vis fournies. Le support anti-bascule doit être xé sur un plancher solide (Figure 9). Si vous les xez à un plancher en béton, percez d’abord des trous pilotes de 3/16" (0,5 cm) de diamètre à l’aide d’un foret à maçonnerie.

5. Assurez-vous que les vis de nivellement ainsi que

les dispositifs de nivellement sont à la position la plus haute.

6. Replacez la cuisinière en la faisant glisser, en vous

assurant que la patte centrale est bien agrippée au support anti-bascule (Figure 9). Abaissez l'appareil en ajustant les vis et les dispositifs de nivellement jusqu'à ce que le dessous de la surface vitriée touche à peine le dessus du comptoir. Référez- vous à la section Mise à niveau de la cuisinière.

7. Après l'installation, vériez que la cuisinière est

bien agrippée au support anti-bascule en agrippant le dessus de l’extrémité arrière de la cuisinière et essayant soigneusement de l’incliner vers l’avant pour vous assurer que la cuisinière est correctement ancrée. Figure 8 CuisinièreSupportanti-basculeVis demontagePlancherArrière dela cuisinière Mur Figure 936 INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE Range side Glissez l'appareil vers l'arrière Côté de la cuisinière

Modèles possédant des vis de nivellement La cuisinière doit être xée au plancher pour éviter qu'elle ne bascule, en installant un support anti-bascule à l'aide des vis fournies avec la cuisinière. Si le support anti-bascule n'est pas installé, la cuisinière peut basculer lorsqu'un poids excessif est exercé sur la porte ouverte ou qu'un enfant monte dessus. Des blessures graves peuvent s'ensuivre provenant de la cuisinière elle même ou du renversement de liquides chauds.Si la cuisinière doit être déplacée, le support anti-bascule doit être également déplacé.Les directives fournies sont prévues pour la xation dans un plancher de bois ou de béton. Lors de la xation, assurez-vous que les vis ne pénètrent pas dans les accessoires de plomberie ou le câblage électrique.A. Positionnez le support à l’aide du gabarit. - Positionnez le gabarit symétriquement au centre de l’emplacement nal de la cuisinière. Marquez au sol la position des vis du support tel que montré sur ce gabarit (le support peut être installé à droite ou à gauche).Figure 10B. Percez des avant‑trous et xez le support ‑ Repérez le centre des trous indiqués et percez des avant-trous de 1/8". Si le support doit être xé au mur, percez un avant-trou dans un angle de 20°. Si le support doit être xé sur un plancher en béton ou en céramique, percez un avant-trou de 5/32" x 1-3/4" de profondeur. Les vis fournies peuvent être utilisées dans le bois comme dans le béton. Utilisez un tourne-écrou de 5/16" pour xer le support.Figure 11Figure 12Figure 13Figure 14C. Mise à niveau et positionnement de la cuisinière.Glissez la cuisinière à son emplacement nal. Insérez la patte de nivellement de la cuisinière dans le support. Assurez-vous que la patte de la cuisinière est bien insérée dans le support en vériant visuellement. Placez un niveau à bulle sur l’une des grilles de l’appareil pour vérier s’il est de niveau. S’il est nécessaire, ajustez les pattes de nivellement jusqu’à ce que l’appareil soit de niveau.Patte de nivellementMonterBaisser

PLANCHER) Pattes de nivellement Montage sur le mur Montage au plancher Support anti-bascule Arrière de la cuisinière Lisse37 INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE IMPORTANT Si des accessoires sont requis: Installation avec un dosseret La profondeur du découpage de (21¾" (55,2 cm) Min., 22 1/8" (56,2 cm) Max.) doit être augmentée à 24" (61 cm) lorsqu’un dosseret est installé sur l’appareil. Installation d'une moulure arrière Vous pouvez commander un nécessaire pour moulure arrière dans un centre de service. Installation de panneaux latéraux Vous pouvez commander un nécessaire pour panneaux latéraux dans un centre de service. Distancez les portes des armoires de 32" (81,3 cm) minimum an qu’elles n’interfèrent pas avec l’ouverture de la porte du four.

Installation de la cuisinière Note Importante: L'enlèvement de la porte du four n'est pas requis pour l'installation de l'appareil, mais la facilite grandement. Référez-vous au manuel d'utilisation pour connaître les étapes. Installation standard

La table de cuisson chevauche chaque côté du dessus du comptoir et la cuisinière est assise sur le plancher. La largeur de la table de cuisson est de 31½" (80 cm).

Les armoires sous le comptoir doivent être distantes de 30" (76,2 cm). Assurez-vous qu’elles sont d’aplomb et de niveau avant d’y installer la cuisinière. Araser le rebord bombé à l’extrémité avant du comptoir pour obtenir un ajustement serré entre les bords extérieurs de la table de cuisson de 31½" (80 cm) et le comptoir.

Distancez les portes des armoires de 32" (81,3 cm) minimum an qu’elles n’interfèrent pas avec l’ouverture de la porte du four.

Découpez le comptoir tel que montré à la page 30. Avant de passer à l'étape 7.5, identiez si vous avez un modèle muni de dispositifs de nivellement ou un modèle muni de vis de nivellement Modèles possédant un dispositif de nivellement:

Lorsque vous déballez l'appareil les dispositifs de nivellement situés à l'arrière de l'appareil sont à la position la plus haute. Assurez-vous que les pattes de nivellement à l'avant sont aussi plus hautes que le comptoir.

Installez le support anti‑ bascule maintenant avant de placer l'appareil à sa position nale. Suivez les instructions à la page 38 ou sur le gabarit fourni avec le support anti-bascule de l'appareil.

An d'obtenir une installation optimale, les 3 côtés du comptoir recevant l'appareil doivent être plat et à niveau. Tous les ajustements adéquats an que le comptoir soit plat doivent être faits sinon des espaces entre l'appareil et le comptoir peuvent se produire.

Pour éviter d'endommager l'appareil, ne pas le saisir ou le manipuler par la vitre de la surface de cuisson. Manipulez-le avec soin.

Centrez l'appareil devant l'ouverture du comptoir.

Assurez-vous que la surface de cuisson vitriée allant par dessus le comptoir est bien plus haute que le comptoir. Si tel n'est pas le cas, levez l'appareil en baissant les pattes de nivellement.

Glissez l'appareil dans l'ouverture du comptoir et centrez le avant de le mettre à niveau.

Nivelez la cuisinière (voir la section 8). Le plancher qui supporte la cuisinière doit être de niveau.

Ajustez les dispositifs de nivellement et les vis de nivellement avant pour que le dessous de la table de cuisson repose au dessus du comptoir. Doucement ajustez les dispositifs de nivellement arrière an que le surface vitriée touche à peine le comptoir. La surface vitriée ne doit pas supporter l'appareil. Finalement, ajustez doucement les vis de nivellement avant jusqu'à ce que la surface vitriée touche à peine le comptoir. Modèles possédant des vis de nivellement:

Assurez-vous que les quatre pattes de nivellement (arrière et avant) soient installées plus hautes que la hauteur du comptoir.

Installez le support anti‑bas‑ cule maintenant avant de placer l'appareil à sa position nale. Suivez les instructions à la page 39 ou sur le gabarit fourni avec le support anti-bascule de l'appareil.

An d'obtenir une installation optimale, les 3 côtés du comptoir recevant l'appareil doivent être plat et à niveau. Tous les ajustements adéquats an que le comptoir soit plat doivent être faits sinon des espaces entre l'appareil et le comptoir peuvent se produire.

Pour éviter d'endommager l'appareil, ne pas le saisir ou le manipuler par la vitre de la surface de cuisson. Manipulez-le avec soin.

Centrez l'appareil devant le centre de l'ouverture du comptoir.

Assurez-vous que la surface de cuisson vitriée allant par dessus le comptoir est bien plus haute que le comptoir. Si tel n'est pas le cas, levez l'appareil en baissant les pattes de nivellement.

Nivelez la cuisinière (voir la section 8). Le plancher qui supporte la cuisinière doit être de niveau.

Finalement, glissez l'appareil dans l'ouverture du comptoir.38 INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE

Mise à niveau de la cuisinière

Modèles possédant un dispositif de nivellement Mettez à niveau l'appareil après l'avoir inséré dans le comptoir

1. Ouvrez le tiroir de la cuisinière. Des vis de nivellement

contrôlent la hauteur des dispositifs de nivellement arrière.

2. Ajustez les pieds de l'appareil, comme décrit plus loin,

jusqu'à ce que le dessous de la surface de cuisson s'appuie délicatement sur le dessus du comptoir et soit à niveau (Figure 16). a. Pour ajuster les vis de nivellement avant, utilisez une clé à molette, localisez la vis et tournez-la dans le sens anti- horaire pour baisser ou dans le sens horaire pour lever l'appareil. b. Pour ajuster les dispositifs de nivellement arrière, utilisez un tourne écrou ou un rochet et tournez l'écrou de nivellement dans le sens anti-horaire pour baisser et dans le sens horaire pour lever l'appareil.

3. Vériez si l'appareil est à niveau en installant une

grille au centre du four et en plaçant un niveau à bulle sur cette dernière (Figure 17).

4. Prenez 2 lectures en plaçant le niveau en diagonale dans

une direction, puis dans l’autre direction. Si nécessaire, ajustez les 2 vis et les dispositifs de nivellement.

5. S'il est impossible de mettre à niveau l'appareil,

contactez un menuisier pour corriger les défauts dans le plancher. Figure 16 Figure 17

Modèles possédant des vis de nivellement Mettez la cuisinière de niveau et ajustez la hauteur de la table de cuisson avant de l’installer dans le découpage du comptoir.

1. Installez une grille au centre du four.

2. Déposez un niveau à bulle sur la grille (gure 17).

Prenez 2 lectures en plaçant le niveau en diagonale dans une direction, puis dans l’autre direction. Si nécessaire, ajustez les vis de nivellement ou le dispositif de nivellement.

3. Glissez délicatement la cuisinière, en faisant

attention de ne pas abîmer le dessus du comptoir, dans le découpage du comptoir et vériez si elle est encore de niveau.39 INSTRUCTIONS D'INSTALLATION POUR LA CUISINIÈRE 30" ENCASTRABLE contrôleur électronique. Référez-vous au Guide d’utilisation et d'entretien pour le mode de fonctionnement. Suivez les instructions sur les fonctions de l’Horloge (Clock), de la Minuterie (Timer), de la cuisson au four (Bake), au gril (Broil), par convection (Convection) (certains modèles) et de nettoyage (Clean). N'oubliez pas de régler l'horloge en premier. Cuisson au four (Bake)– Après avoir réglé le four à 350°F (177°C) pour la cuisson au four, l’élément inférieur du four devrait devenir rouge. Cuisson au gril (Broil)– Lorsque le four est réglé à Cuisson au GRIL (BROIL), l’élément supérieur du four devient rouge. Nettoyage (Clean) (certains modèles)– Lorsque le four est réglé pour un cycle autonettoyant, l’élément supérieur devient rouge durant le préchauffage du cycle. Une fois la température autonettoyante atteinte, l’élément inférieur devient rouge à son tour. Convection (certains modèles)– Lorsque le four est réglé à CONV. BAKE/ROAST à 350°F (177°C), l'élément convection se met à chauffer et le ventilateur convection tourne. Le ventilateur convection arrête de tourner lorsque la porte du four est ouverte durant la cuisson par convection. Tiroir‑réchaud (certains modèles)–Tournez le bouton d'ajustement à la position ÉLEVÉE (HI) et vériez si le tiroir chauffe. Lorsque tous les raccords sont terminés Vériez si toutes les commandes sont en position d’arrêt. Emplacement des numéros de modèle et de série La plaque signalétique est située sur le châssis avant du four, derrière la porte du four (sección 1). Lors d’une commande de pièces ou pour toute demande de renseignements au sujet de votre cuisinière, assurez-vous de toujours inclure les numéros de modèle et de série inscrits sur la plaque signalétique de votre cuisinière. Avant d’appeler le service d’entretien Révisez la liste des vérifications préventives et les instructions d’opération dans votre Guide de l’utilisateur. Vous sauverez probablement du temps et de l’argent. La liste contient les événements ordinaires qui ne résultent pas de défectuosités dans le matériel ou la fabrication de cet appareil. Pour obtenir notre adresse et nos numéros de téléphone, référez-vous à la garantie et aux renseignements sur les services d’entretien dans votre Guide d’utilisation et d'entretien. Prière de nous téléphoner ou de nous écrire pour toute demande d’information au sujet de votre cuisinière et/ou si vous désirez commander des pièces.

Vérication du Fonctionnement Référez-vous au Guide d’utilisation et d'entretien fourni avec la cuisinière pour les directives de fonctionnement d’entretien et de nettoyage. Ne touchez pas aux éléments. Ils peuvent être assez chauds pour causer des brûlures. Enlevez tout le matériel d’emballage du four avant de commencer les essais.

Fonctionnement des éléments de surface Régler les éléments de surface et vériez s'ils chauffent. Vérier si la (les) lampe(s) témoin(s) s'allume(nt) (certains modèles).

Fonctionnement des éléments du four Ce four peut être équipé d’un contrôleur électronique. Chacune des fonctions a été vériée à l’usine avant l’expédition. Nous vous suggérons cependant de vérier une fois de plus le fonctionnement des commandes du

Installation de la moulure décorative arrière (si nécessaire)

1. Débranchez la cuisinière avant de procéder.

2. Assurez-vous qu'elle est de niveau.

3. Retirez l'appareil de son emplacement.

4. Déterminez la hauteur à laquelle la moulure doit

être installée en mesurant du plancher au-dessous de la table de cuisson.

5. Reportez cette mesure sur le mur arrière où

l'appareil est placé.

6. Tracez une ligne de niveau.

7. Placez la moulure sur le mur en prenant soin de

localiser le haut de la moulure en bas de la ligne tracée précédemment.

8. Fixez la moulure au mur à l'aide des vis fournies.

9. Branchez et replacez la cuisinière (le dessous de

la table de cuisson doit arriver au-dessus de la moulure). Moulure décorative Vis (3) Distance entre le plancher et le dessous de la surface de cuisson. Figure 18NOTES
