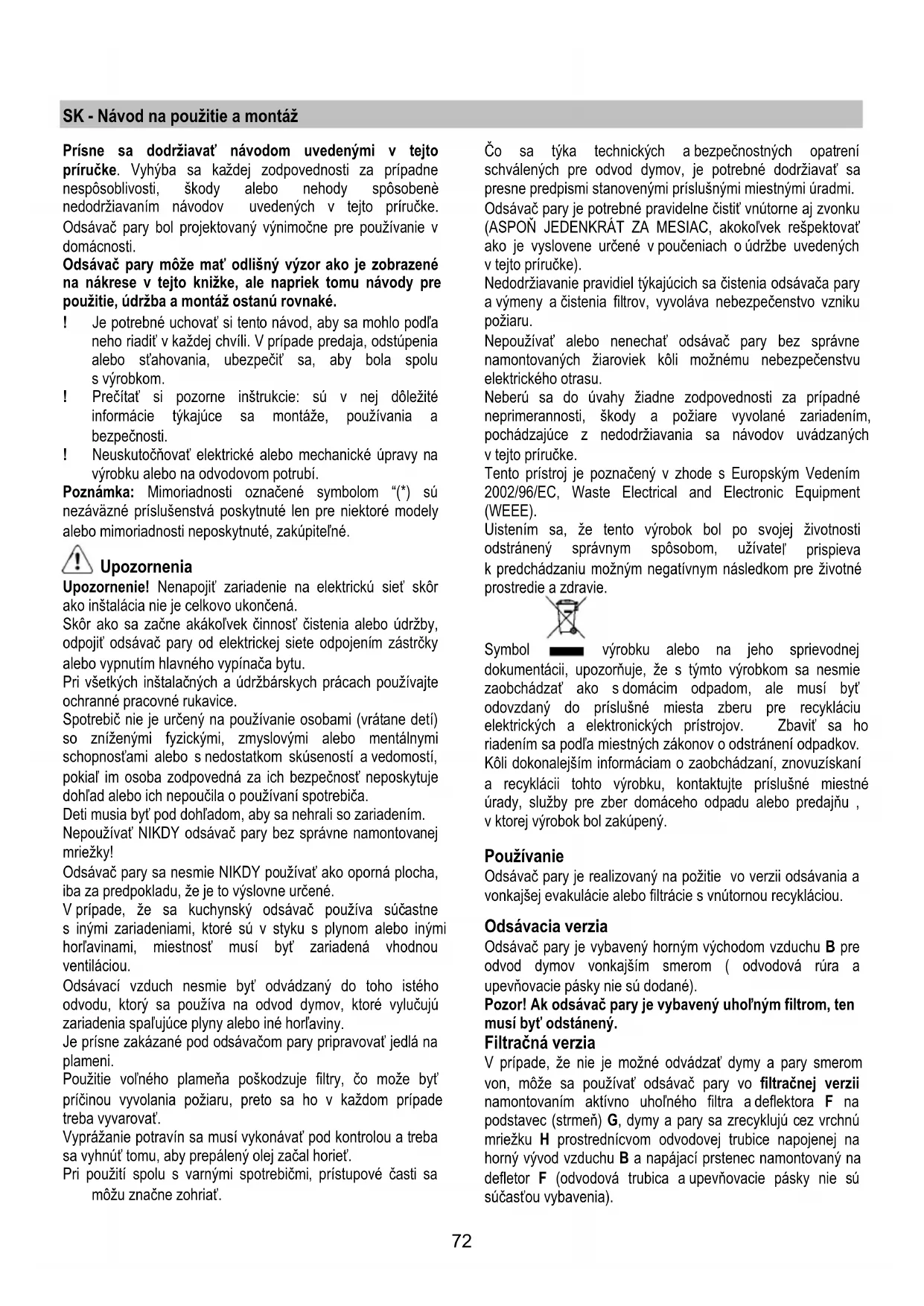

NÁVOD NA OBSLUHU Sofia H6 IXA90 TURBOAIR

Odpojte prístroj z elektrické sitě.

Prísne sa dodržiavať návodom uvedenými v tejto príručke. Vyhýba sa každej zodpovednosti za prípadne nespôsoblivosti, škody alebo nehody spôsobenė nedodržiavaním návodov uvedených v tejto príručke.

Odsávač pary bol projektovaný výnimočne pre používanie v domácnosti.

Odsávač pary môže mat' odlišný výzor ako je zobrazené na nákrese v tejto knižke, ale napriek tomu návody pre použitie, údržba a montáž ostanú rovnaké.

! Je potrebné uchovat' si tento návod, aby sa mohlo podľa neho riadit' v každej chvíli. V prípade predaja, odstúpenia alebo st’ahovania, ubezpečit' sa, aby bola spolu s výrobkom.
! Prečítať si pozorne inštrukcie: sú v nej dôležité informácie týkajúce sa montáže, používania a bezpečnosti.
! Neuskutočňovať elektrické alebo mechanické úpravy na výrobku alebo na odvodovom potrubí.

Poznámka: Mimoriadnosti označené symbolom “(*) sú nezáväzné príslušenstvá poskytnuté len pre niektoré modely alebo mimoriadnosti neposkytnuté, zakúpitelné.

Upozornenia

Upozornenie! Nenapojiť zariadenie na elektrickú siet' skôr ako inštalácia nie je celkovo ukončená.

Skôr ako sa začne akákol'vek činnosť čistenia alebo údržby, odpojit' odsávač pary od elektrickej siete odpojením zástrčky alebo vypnutím hlavného vypínača bytu.

Pri všetkých inštalačných a údržbárskych prácach používajte ochranné pracovné rukavice.

Spotrebič nie je určený na používanie osobami (vrátane detí) so zníženými fyzickými, zmyslovými alebo mentálnymi schopnosťami alebo s nedostatkom skúseností a vedomostí, pokiaľ im osoba zodpovedná za ich bezpečnosť neposkytuje dohlad alebo ich nepoučila o používaní spotrebiča.

Deti musia byt' pod dohl'adom, aby sa nehrali so zariadením.

Nepoužívať NIKDY odsávač pary bez správne namontovanej mriežky!

Odsávač pary sa nesmie NIKDY používať ako oporná plocha, iba za predpokladu, že je to výslovne určené.

V prípade, že sa kuchynský odsávač používa súčastne s inými zariadeniami, ktoré sú v styku s plynom alebo inými horlavinami, miestnosť musí byť zariadená vhodnou ventiláciou.

Odsávací vzduch nesmie byt' odvádzaný do toho istého odvodu, ktorý sa používa na odvod dymov, ktoré vylučujú zariadenia spalujúce plyny alebo iné horľaviny.

Je prísne zakázané pod odsávačom pary pripravovat jedlá na plameni.

Použitie volného plameňa poškodzuje filtry, čo može byt' pričinou vyvolania požiaru, preto sa ho v každom prípade treba vyvarovat'.

Vyprážanie potravín sa musí vykonávať pod kontrolou a treba sa vyhnút tomu, aby prepálený olej začal horieť.

Pri použití spolu s varnými spotrebičmi, prístupové časti sa môžu značne zohriat'.

Čo sa týka technických a bezpečnostných opatrení schválených pre odvod dymov, je potrebné dodržiavať sa presne predpismi stanovenými príslušnými miestnými úradmi.

Odsávač pary je potrebné pravidelne čistit' vnútorne aj zvonku (ASPOŇ JEDENKRÁT ZA MESIAC, akokoľvek rešpektovať ako je vyslovene určené v poučeniach o údržbe uvedených v tejto príručke).

Nedodržiavanie pravidiel týkajúcich sa čistenia odsávača pary a výmeny a čistenia filtrov, vyvoláva nebezpečenstvo vzniku požiaru.

Nepoužívať alebo nenechat' odsávač pary bez správne namontovaných žiaroviek kôli možnému nebezpečenstvu elektrického otrasu.

Neberú sa do úvahy žiadne zodpovednosti za prípadné neprimerannosti, škody a požiare vyvolané zariadením, pochádzajúce z nedodržiavania sa návodov uvádzaných v tejto príručke.

Tento prístroj je poznačený v zhode s Europským Vedením 2002/96/EC, Waste Electrical and Electronic Equipment (WEEE).

Uistením sa, že tento výrobok bol po svojej životnosti odstránený správnym spôsobom, užívateľ prispieva k predchádzaniu možným negativnym následkom pre životné prostredie a zdravie.

Symbol výrobku alebo na jeho sprievodnej dokumentácii, upozorňuje, že s týmto výrobkom sa nesmie zaobchádzat’ ako s domácim odpadom, ale musí byť odovzdaný do príslušné miesta zberu pre recykláciu elektrických a elektronických prístrojov. Zbavit’ sa ho riadením sa podľa miestných zákonov o odstránení odpadkov. Kôli dokonalejším informáciam o zaobchádzaní, znovuzískaní a recyklácii tohto výrobku, kontaktujte príslušné miestné úrady, služby pre zber domáceho odpadu alebo predajňu , v ktorej výrobok bol zakúpený.

Používanie

Odsávač pary je realizovaný na požitie vo verzii odsávania a vonkajšej evakulácie alebo filtrácie s vnútornou recykláciou.

Odsávacia verzia

Odsávač pary je vybavený horným východom vzduchu B pre odvod dymov vonkajším smerom ( odvodová rúra a upevňovacie pásky nie sú dodané).

Pozor! Ak odsávač pary je vybavený uhol'ným filtrom, ten musí byt' odstánený.

Filtračná verzia

V prípade, že nie je možné odvádzat' dymy a pary smerom von, môže sa používať odsávač pary vo filtračnej verzii namontovaním aktivno uholného filtra a deflektora F na podstavec (strmeň) G, dymy a pary sa zrecyklujú cez vrchnú mriežku H prostrednícvom odvodovej trubice napojenej na horný vývod vzduchu B a napájací prstenec namontovaný na defletor F (odvodová trubica a upevňovacie pásky nie sú súčasťou vybavenia).

Pozor! Ak odsávač pary nie je vybavený uhol'ným filtrom, ten musí byt' objednaný a namontovaný ešte pred použitím.

Modely bez odsávacieho motora slúžia iba v odsávacej verzii.

A musia byt' napojené na odsávaciu odvodovú jednotku ( nie je dodaná).

Návody na zapojenie sú dodané s obvodovou jednotou odsávania.

Montáž

Minimálna vzdialenost' medzi povrchom podstavca pre nádoby na kuchynskom sporáku a najspodnejšej časti kuchynského odsávača pary nesmie byt' kratšia ako 50cm v prípade elektrického sporáka a ako 65cm v prípade plynového alebo kombinovaného sporáka.

Ak návody kuchynského plynového aparátu uvádzajú väčšiu vzdialenost', je ptrebné s tým počítať.

Napätie siete musí zodpovedať s napätím udaným na etikete charakteristiky umiestnené vo vnútri odsávača pary. Ak je predložená zástrčka, zapojiť odsávač pary do rozvodu zhodného so stanovenými právnymi predpismi na prístupnom území aj po inštalácii. Ak nie je predložená zástrčka (priamy spoj so sieťou), alebo zástrčka nie je umiestnená na prístupnom území, aj po inštalácii, pripojiť dvojpólový vypínač zhodný s predpismi, ktoré zaručujú kompletné odpojenie sa zo siete podľa podmienok kategórie nadmierného napätia III, v zhode s pravidlami inštalácie.

Upozornenie! pred napojením okruhu odsávača pary do prívodovej elektrickej siete a pred kontrolou jeho správnej činnosti, skontrolovať stále, aby kábel siete bol správne namontovaný.

Montáž

Odsávač pary je k dispozícii vo dvoch verziach: model pre stenu a model pre strop (Isola).

Skôr ako sa začína s inštaláciou:

• Persvedčit' sa či zakúpený výrobok je rovnakého rozmeru ako piestor určený na inštaláciu.
• Odmontovať uhoľno aktíny/e filter/filtre ak sú vo výbave (pozriet' sa aj na relativny paragraf v príručke). Tento/tieto sa znovu namontuje/ú iba v prípade, ked' sa žiada používať odsávač pary vo filtračnej verzii.
• Presvedčiťsa, aby sa vo vnútri odsávača pary nenachádzali (kôli dôvodu dopravy) priložené materiály (napríklad sáčok so závitmi, záruka, atd'), za týchto predpokladov odstránit' ich a uchovať ich.
• Ak je možné, odpojit a dočastne odstránit nábytok pod a okolo priestoru inštalácie odsávača pary takým spôsobom, aby sa ul'ahčil prístup k stropu/stene ku ktorému odsávač pary bude namontovaný. V opačnom prípade, podľa možnosti, ochránit nábytky a každé časti týkajúce sa inštalácie. Určiť jednu rovnú plochu a pokryt ju nejakou ochranou, kde sa potom oprie odsávač pary a jednotlivé časti vybavenia.
  • Presvedčit sa, okrem toho, či v blízkosti inštalácie

odsávača pary (na prístupnom mieste aj s namontovaným odsávačom pary) je k dispozícii elektrická zástrčka a či je možné napojiť sa na jedno zariadenie slúžiace na odvod dymov vonkajším smerom (iba Odsávacia verzia).

- Uskutočnit' každé nevyhnutné murárske práce (napríklad: instalácia elektrickej zástrčky a/alebo otvor pre prechod odvodovej trubice).

Odsávač pary je vybavený upevňovacími klinmy vhodnými pre väčšinu typov stien/stropov. Jednako je nevyhnutné poradit' sa s kvalifikovaným technikom, aby vám schválil spôsobilovst materiálov na základe akého typu je stena/strop. Stena/strop musí byt dostatočne mohutná, aby udržala hmotnosť odsávača pary.

Montáž modela pre strop (Isola)

Obr. 5-6-7

1. Regulovat' roztiahnutie konštrukcie podpory odsávača pary, od tejto regulácie bude zodpoved už konečná výška odsávača pary.
   Poznámka: V niektorých prípadoch horná časť pilieru je upevnená o spodnú časť s 1 alebo viac skrutkami, eventuálne skontrolovať a dočasne ich vybrat', aby sa mohla regulovať konštrukcia podpory.
2. Pripevnit dve časti konštrukcie s celkovo 16 skrutkami (4 pre každý roh).
   Aplikovat' na hornú časť, pre minimálne horné roztiahnutie, 1 alebo 2 strmene (na základe toho, kol'ko je ich vo výbave), aby ju posilnili.

Poznámka: z dôvodov prepravy 1 strmeň by mohol už byt's 2 skrutkami dočasne pripevnený k pilieru, eventuálne ho posunút do žiadanej polohy alebo dokončit jeho pripevnenie so 6 doplňujúcimi skrutkami.

Na tento úcel postupovať nasledovne:

Mierne roztiahnút' stremene k upevneniu tak, aby sa mohli aplikovat' z vonkajšej strany konštrukcie.

Umiestnit' posilňujúce strmene tesne nad bod upevnenia dvoch konštrukcii a upevnit' ich s celkovo 8 skrutkami (2 pre každý roh).

Ak je dodaný, upevnit' druhý posilňujúci strmeň do polohy rovnakej medzi prvým posilňujúcim strmeňom a hornou stranou piliera, upevnit's 8 skrutkami (2 pre každý roh).

Poznámka: počas umiestňovania a upevňovania posilňovacieho/cích strmeňa/ňov ubezpečit' sa, aby nebránili ľahkému upevneniu odvodovej trubice (odsávacia verzia) alebo deflektora (filtračná verzia)

1. Zavesit' odsávač pary na pilier, skontrolovať, či je perfektne zavesený – k upevneniu odsávača pary na pilier rozhodne zaskrutkovat' 16 skrutiek (4 pre každý roh).

2. Na vertikálnu úroveň k varnej ploche aplikovat vrtaciu schému na strop (stred schémy bude musieť zodpovedať stredu varnej dosky a strany budú musieť byť rovnobežné so stranami varnej dosky – strana schémy s nápisom FRONT zodpovedá strane kontrolno panelu). Zabezpečit elektrické napojenie.

3. Vřtať ako je uvedené (6 otvory pre 6 hmoždinky do múra – 4 hmoždinky pre zavesenie), zaskrutkovat' 4 skrutky do vonkajších otvorov tak, aby ostal približne 1 cm priestor

medzi hlavou skrutky a stropom.

1. Zavesit' pilier o strop so 4 skrutkami (pozri operáciu 4)

2. S rozhodnutím zaskrutkovat' 4 skrutky.

3. Vložit' a s rozhodnutím zaskrutkovat' dalšie 2 skrutky do otvorov pre bezpečnostné upevnenie, ktoré ostali volné.

4. Zaviest' odvodovú trubicu do vnútra piliera a napojiť ju o pripojovací prstenec priestora motora (odvodová trubica a spojovacie svorky nie sú súčasťou dodávky). Odvodová trubica bude musieť byť dostatočne dlhá, aby došla vonku (Odsávacia verzia) alebo k deflektoru F (Filtracná verzia).

5. Len filtračná verzia: namontovať deflektor F na pilier a upevnit ho 4 skrutkami na príslušný strmeň, nakoniec pripojit odvoduvú trubicu o pripojovací prstenec uložený na deflektore.

6. Uskutočnit' elektrické pripojenie k domácej sieti, elektrická siet' bude musiet' byt' napojená len po ukončení inštalácie.

7. Aplikovat' matice vybavené upevňovacími háčkami do vnútra sekcií horných a dolných komínov v zopdpovednosti obdlžníkových otvorov, celkovo musia byt' namontované 14 matice.

8. Spojiť dve horné sekcie komína po zakrytie piliera takým spôsobom, aby štrbiny nachadzajúce sa na sekciach boli umiestnené

jedna na rovnakej strane riadiaceho panelu a druhá na opačnej strane.

Zaskrutkovat' obe sekcie s 8 skrutkami (4 pre každú stranu – pozri aj schému v pláne pre spojenie dvoch sekcii).

1. Pripenit' pilier spolu s horným komínom, v blízkosti stropu, s dvoma skrutkami (jedna pre stranu).

2. Spojiť dve dolné sekcie komína po zakrytie piliera, použiť 6 skrutky (3 pre každú stranu, pozri aj schému v pláne pre spojenie dvoch sekcii)

3. Vložit' dolnú sekciu komína do príslušného sídla po komplektné zakrytie priestoru motora a skriňového elektrického rozvádzača, a pripevnit' s 2 skrutkami z vnútra odsávača pary.

4. Aplikovat' 2 výložky (sú súčastou dodávky) po zakrytie upevnovacích bodov sekcií dolného komína (POZOR! VÝLOŽKY PRE

DOLNÝ KOMÍN SÚ POZNATEINÉ, PRETOŽE SÚ UŽŠIE A MENEJ HLBOKÉ).

Výložky širšie a hlbšie sú tie, ktoré sa použijú pre horný komín, tie je treba na mieru vystrihať.

1. Pripojit' elektrickú siet' pôsobením na hlavný elektrický panel a skontrolovať správnu činnosť odsávača pary.

Inštalácia modelu určeného pre montáz na stenu

Ked' je parná zástita dodaná odmontovaná, upevňuje sa ako na Obr. a,b.

Škatuľa pre elektrické napojenie sa upevňuje ako na Obr. c,d,e.

Obr. 9

1. Na stene, až po strop, vyznačit's ceruzkou jednu čiaru zodpovedajúcu stredovej linie, ktorá ul'ahčí jednotlivé konania pri inštalácii.

2. Priložit' náčrt na vrtanie na stenu: zvislá čiara stredovej osi vytlačenej na náčrte na vrtanie musí zodpovedat' stredovej čiare vyznačenej na stene, okrem toho, spodná časť náčtru na vrtanie zodpovedá spodnej časti odsávača pary.

3. Vrtat' ako je uvedené na náčrte, do otvorov vložit hmoždinky na múr a zaskrutkovat' 2 skrutky do horných otvorov, tak aby ešte ostala vzdialenost' medzi hlavičkou skrutky a stenou približne 1 cm.

Poznámka: Uskutočnit' stále všetky ovory vyznačené na náčrte: dve horné slúžia na zavesenie odsávača pary, kým spodné otvory (zvyčajne 1 stredná alebo viac bočných) slúžia na definitívne upevnenie a poistenie.

1. Priložit podstavcový strmeň komínov „G“ ku stene dotýkajúc sa stropa, vužit podstavcový strmeň komínov ako náčrt na vřtanie (Ak je prítomná, malá dierka vyznačená na podstavci sa musí zhodovat’ s predošle vyznačenou čiarou na stene) vyznačit’ s ceruzkou 2 otvory, vyvřtať otvory, vložit’ 2 hmoždinky.

2. Pripevnit podstavcový strmeň komínov ku stene s 2 skrutkami.

3. Zavesit' odsávač pary na 2 horné skrutky (Vid'.Inštalčná fáza 3).

4. Kôli definitivnemu upevneniu (POVINNÉ!!), vložit a zaskrutkovať do spodného/spodných otvora/otvorov skrutky (a podložku/y), potom, po overení správneho uloženia odsávača pary, ZASKRUTKOVAŤ VŠETKY SPODNÉ A VRCHNÉ SKRUTKY.

Poznámka: Spodné upevňovacie body sú viditel'né, keď sa zložia tukové filtre a nachádzajú sa na bokoch a/alebo v strede odsávača pary (v prípade, že sa nachádza v strede odsávača pary, ak je prítomný uhol'ný filter, je vidite l'ny po jeho zložení).

V každom prípade, kôli zvýšeniu stability odsávača pary, ak sú k dispozícii, odporúčajú sa používať bočné otvory.

1. Vykonat' spojenie jednej trubice (povíjanová trubica na pripevnenie nie je dodaná, je ju potrebné zakúpit') na odvod dymov s prtencovým spojením uloženým nad jednotkou odsávacieho motora. V prípade použitia odsávača pary v odsávacej verzii, druhý koniec trubice bude musiet' byt napojený na jeden aparát, ktorý vylúči dymy smerom von. V prípade, keď sa bude žiadať používať odsávač pary vo filtračnej verzii, bude potrebné upevnit' deflektor F o podstavcový strmeň komínov F a napojiť druhý koniec trubice o prstencové spojenie uložené na deflektori F.

2. Vykonat' elektrické napojenie.

3. Priložit' komíny a pripevnit' ich hore o komínový podstavec“G” (10b) s dvoma skrutkami (10a).

4. Nechat zošmyknút spodnú sekciu komína kompletným zakrytím odsávača pary, až kým nezasadne do dotyčného sedla na vrchu odsávača pary.

Znovu namontovanie rámu uholného filtra a filtra/filtrov tukov a overit' perfektný chod odsávača pary.

Činnost'

V prípade mimoriadného zhromaždenia sa pary v kuchyni, používať väčšiu rýchlost. Odporúčame zapnút' odsávanie 5 minút pred začatím varenia a nechat' ho v chode ešte približne d'alších 15 minút po ukončení varenia.

a. Vypínač svetla ON/OFF.
b. Vypínač svetla OFF/rýchlost' 1
c. Vol'ba rýchlosti 2
d. Vol'ba rýchlosti 3

a. Vypínač svetla ON/OFF.
b. Vypínač motora OFF
c. Vol'ba rýchlosti 1 (v prípade málo pary a dymu)
d. Vol'ba rýchlosti 2 ((v prípade priemerneho množstva pary a dymu)
e. Vol'ba rýchlosti 3 ((v prípade mnoho pary a dymu)

Údržba

Skôr ako začina ktorákol'vek údržba, odpojit' odsávač pary z elektrického vedenia.

Čistenie

Odsávač pary sa pravidelne čistí zvonku aj zvnútra (aspoň rovnako častým opakovaním ako sa vykonáva údržba filtrov tuku).

Na čistenie používať vlhké plátno s neutrálnymi tekutými čistiacími prostriedkami.

Vyhnút sa používania prostriedkov obsahujúcich škrabacie látky.

NEPOUŽÍVAŤ ALKOHOL!

Upozornenie: Nedodržanie noriem na čistenie zariadenia a výmenu filtrov predstavuje riziko požiaru. Odporúča sa preto dodržiavať uvedené pokyny.

Odmietá sa akákol'vek zodpovednosť za prípadné škody na motore, požiare vyvolané nesprávnou údržbou alebo nedodržaním vyššie uvedených upozornení.

Protitukový filter

Udržuje častice tukov pochádzajúcich z varenia.

Musí byť čistený jedenkrát za mesiac s nedráždivými čistiacími prostriedkami, ručne alebo v umývačke riadu s nízkou teplotou a s krátkym umývacím cyklom.

Umývaním v umývačke riadu, protitukový kovový filter môže vyblednút, ale jeho filtračné vlastnosti sa tým vôbec nezmenia.

Na odpojenie filtru tukov, potiahnút' rukovät' pružinového háku.

Obr. 2

Uholný filter (iba pre filtračnú verziu)

Obr. 3

Udržuje neprijemné zápachy pochádzajúce z varenia.

Nasýtel'nosť uholného filtru sa odhaluje iba po viac-menej predlženom použití, na základe typu kuchyne a pravidelnosti čistenia filtra tukov. V každom prípade je nevyhnutné vymeniť zásobník maximálne každé štyri mesiace.

NEMÔŽE byť umývaný alebo regenerovaný.

Vybrat' rám pridřžajúci filter otočením o 90° rukováti (g), ktoré ho upevňujú o odsávač pary.

Vložit' uholný vankúšik (i) do vnútra rámu (h) a znovu namontovať všetko na svoje miesto (j).

Je možné používať bežný uholný filter, neumývateľný ani neobnovateľný, ktorý je potrebný vymieňať každé 3-4 mesiace.

Rám a vankúšik uholného filtra sú spolu zvárané; preto prípadný rám, ktorý je súčasťou vybavenia odsávača pary sa nevyužije.

Pre jeho použitie, vložit' ho do príslušného miesta prostredníctvom príslušných ústrojov.

Výmena žiaroviek

Vypnite odsávač z elektrickej siete.

Pozor! Skôr ako sa dotknete žiaroviek, presvedčte sa, že sú chladné.

Obr. 4

1. Vytiahnite ochranný kryt s použitím malého skrutkovača s rezným hrotom alebo podobným nástrojov.

2. Vymeňte poškodenú žiarovku. Používajte len halogénové žiarovky 12V - 20W, max. - G4, a dbajte pritom, aby ste sa ich nedotkli rukami.

3. Zatvorte ochranný kryt (upevnenie na zápakdu).

Ak by osvetlenie nefungovalo, skôr ako zavoláte technickú asistenciu, overit' správne nasadenie žiaroviek do sedla.
