KASUTUSJUHEND Sofia H6 IXA90 TURBOAIR

ET Paigaldus- ja kasutusjuhend

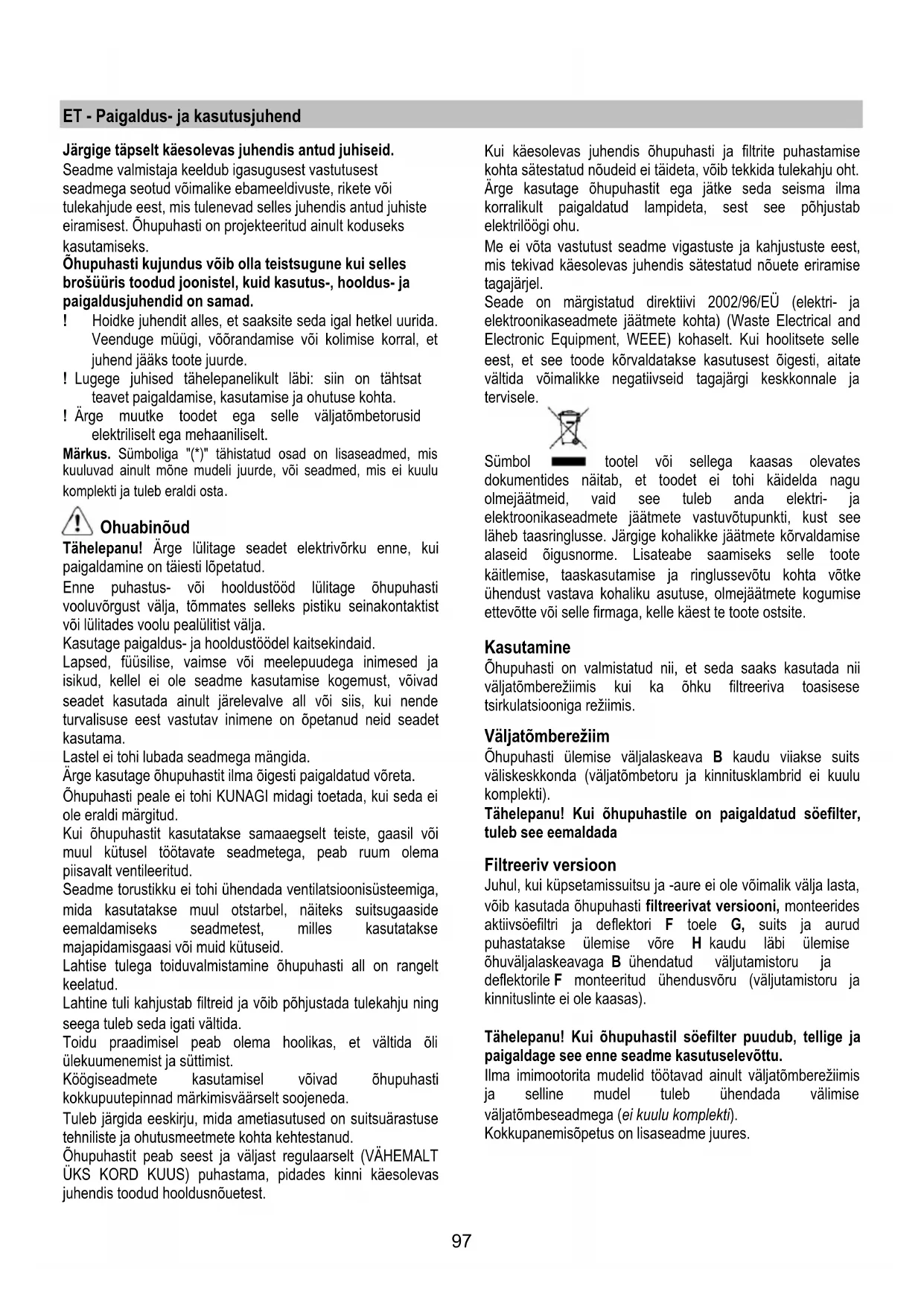

ET - Paigaldus- ja kasutusjuhend

Järgige täpselt käesolevas juhendis antud juhiseid.

Seadme valmistaja keeldub igasugusest vastutusest seadmega seotud võimalike ebameeldivuste, rikete või tulekahjude eest, mis tulenevad selles juhendis antud juhiste eiramisest. Ōhupuhasti on projekteeritud ainult koduseks kasutamiseks.

Öhupuhasti kujundus võib olla teistsugune kui selles brošüüris toodud joonistel, kuid kasutus-, hooldus- ja paigaldusjuhendid on samad.

! Hoidke juhendit alles, et saaksite seda igal hetkel uurida. Veenduge müügi, võõrandamise või kolimise korral, et juhend jääks toote juurde.
! Lugege juhised tähelepanelikult läbi: siin on tähtsat teavet paigaldamise, kasutamise ja ohutuse kohta.
! Ärge muutke toodet ega selle väljatõmbetorusid elektriliselt ega mehaaniliselt.

Märkus. Sümboliga (*)(*)" tähistatud osad on lisaseadmed, mis kuuluvad ainult mõne mudeli juurde, või seadmed, mis ei kuulu komplekti ja tuleb eraldi osta.

Ohuabinõud

Tähelepanu! Ärge lülitage seadet elektrivörku enne, kui paigaldamine on täiesti löpetatud.

Enne puhastus- või hooldustööd lülitage õhupuhasti vooluvõrgust välja, tömmates selleks pistiku seinakontaktist või lülitades voolu pealülitist välja.

Kasutage paigaldus- ja hooldustöödel kaitsekindaid.

Lapsed, füüsilise, vaimse või meelepuudega inimesed ja isikud, kellel ei ole seadme kasutamise kogemust, võivad seadet kasutada ainult järelevalve all või siis, kui nende turvalisuse eest vastutav inimene on õpetanud neid seadet kasutama.

Lastel ei tohi lubada seadmega mängida.

Ärge kasutage öhupuhastit ilma öigesti paigaldatud vöreta.

Õhupuhasti peale ei tohi KUNAGI midagi toetada, kui seda ei ole eraldi märgitud.

Kui õhupuhastit kasutatakse samaaegselt teiste, gaasil või muul kütusel töötavate seadmetega, peab ruum olema piisavalt ventileeritud.

Seadme torustikku ei tohi ühendada ventilatsioonisüsteemiga, mida kasutatakse muul otstarbel, näiteks suitsugaaside eemaldamiseks seadmetest, milles kasutatakse majapidamisgaasi või muid kütuseid.

Lahtise tulega toiduvalmistamine õhupuhasti all on rangelt keelatud.

Lahtine tuli kahjustab filtreid ja võib põhjustada tulekahju ning seega tuleb seda igati vältida.

Toidu praadimisel peab olema hoolikas, et vältida öli ülekuumenemist ja süttimist.

Köögiseadmete kasutamisel võivad õhupuhasti kokkupuutepinnad märkimisväärselt soojeneda.

Tuleb järgida eeskirju, mida ametiasutused on suitsuärastuse tehniliste ja ohutusmeetmete kohta kehtestanud.

Öhupuhastit peab seest ja väljast regulaarselt (VÄHEMALT ÜKS KORD KUUS) puhastama, pidades kinni käesolevas juhendis toodud hooldusnõuetest.

Kui käesolevas juhendis õhupuhasti ja filtrite puhastamise kohta sätestatud nõudeid ei täideta, võib tekkida tulekahju oht. Ärge kasutage õhupuhastit ega jätke seda seisma ilma korralikult paigaldatud lampideta, sest see põhjustab elektrilöögi ohu.

Me ei võta vastutust seadme vigastuste ja kahjustuste eest, mis tekivad käesolevas juhendis sätestatud nõuete eriramise tagajärjel.

Seade on märgistatud direktiivi 2002/96/EÜ (elektri- ja elektroonikaseadmete jäätmete kohta) (Waste Electrical and Electronic Equipment, WEEE) kohaselt. Kui hoolitsete selle eest, et see toode körvaldatakse kasutusest õigesti, aitate vältida võimalikke negatiivseid tagajärgi keskkonnale ja tervisele.

Sümbol ■ tootel või sellega kaasas olevates dokumentides näitab, et toodet ei tohi käidelda nagu olmejäätmeid, vaid see tuleb anda elektri- ja elektroonikaseadmete jäätmete vastuvõtupunkti, kust see läheb taasringlusse. Järgige kohalikke jäätmete kõrvaldamise alaseid õigusnorme. Lisateabe saamiseks selle toote käitlemise, taaskasutamise ja ringlussevõtu kohta võtke ühendust vastava kohaliku asutuse, olmejäätmete kogumise ettevõtte või selle firmaga, kelle käest te toote ostsite.

Kasutamine

Õhupuhasti on valmistatud nii, et seda saaks kasutada nii väljatõmberežiimis kui ka õhku filtreeriva toasisese tsirkulatsiooniga režiimis.

Väljatömberežiim

Öhupuhasti ülemise väljalaskeava B kaudu viiakse suits väliskeskkonda (väljatõmbetoru ja kinnitusklambrid ei kuulu komplekti).

Tähelepanu! Kui õhupuhastile on paigaldatud söefilter, tuleb see eemaldada

Filtreeriv versioon

Juhul, kui küpsetamissuitsu ja -aure ei ole võimalik välja lasta, võib kasutada õhupuhasti filtreerivat versiooni, monteerides aktiivsõefiltri ja deflektori F toele G, suits ja aurud puhastatakse ülemise võre H kaudu läbi ülemise õhuväljalaskeavaga B ühendatud väljutamistoru ja deflektorile F monteeritud ühendusvõru (väljutamistoru ja kinnituslinte ei ole kaasas).

Tähelepanu! Kui õhupuhastil söefilter puudub, tellige ja paigaldage see enne seadme kasutuselevõttu.

Ilma imimootorita mudelid töötavad ainult väljatõmberežiimis ja selline mudel tuleb ühendada välimise väljatõmbeseadmega (ei kuulu komplekti).

Kokkupanemisõpetus on lisaseadme juures.

Paigaldamine

Minimaalne vahekaugus pliidi pinna ja köögi öhupuhasti alumise ääre vahel ei tohi elektripliidi puhul olla väiksem kui 50cm ning gaasi- või kombineeritud pliidi puhul väiksem kui 65cm.

Kui gaasipliidi paigaldusjuhendis nõutakse suuremat vahekaugust, tuleb seda arvesse võtta.

Elektriühendus

Võrgupinge peab vastama õhupuhasti sees asuval andmesildil toodud pingele. Kui õhupuhastil on pistik, ühendage see kehtivatele eeskirjadele vastavasse pistikupessa, mis asub ka pärast õhupuhasti paigaldamist ligipääsetavas kohas. Kui õhupuhastil pistikut ei ole (puhasti on otse võrku ühendatud) või kui pistik ei asu kohas, mis jääks ka pärast õhupuhasti paigaldamist ligipääsetavaks, paigaldage nõuetekohane kahepooluseline lüliti, mis kindlustaks vastavalt paigalduseeskirjadele III kategooria liigpinge korral täieliku eraldamise vooluvõrgust.

Tähelepanu! Enne kui lülitate öhupuhasti uuesti elektrivörku ja kontrollite, kas see töötab korralikult, kontrollige alati, kas vörgukaabel on korralikult monteeritud.

Paigaldamine

Õhupuhasteid on kahte liiki: seinale paigaldatav mudel ja lakke paigaldatav mudel (Isola).

Enne paigaldamise algust:

• Kontrollige, kas ostetud toote mõõdud sobivad varem väljavalitud paigalduspiirkonna mõõtudega.
• Eemaldage aktiivsöefilter/-filtrid, kui seade on nendega varustatud (vt ka vastavat punkti). See/need pannakse tagasi ainult siis, kui õhupuhastit tahetakse kasutada filtreerival režiimil.
• Kontrollige, ega õhupuhasti sees ei ole (transportimise ajal sinna sattunud) selle juurde kuuluvaid esemeid (nt kruvidega ümbrikke, garantiidokumente jms). Kui on, siis võtke need välja ja hoidke alles.
• Kui võimalik, ühendage ōhupuhasti paigaldamispiirkonna alla ja ümbrusse jäävad mööbliesemed lahti ning viige eemale, et laele/seinale, kuhu puhasti paigaldatakse, oleks kergem ligi pääseda. Kui see ei ole võimalik, katke kõik paigaldamispiirkonna lähedusse jäävad mööbliesemed ja muud esemed võimalikult hästi kinni. Valige üks tasane pind, kuhu ōhupuhastit ja selle juurde kuuluvaid detaile saaks toetada.
• Lisaks sellele kontrollige, kas ōhupuhasti paigaldamispiirkonnas (ja kohas, kuhu pääseks ligi ka pärast ōhupuhasti paigaldamist) saab kasutada pistikupesa ning kas ōhupuhastit saab ühendada väljatömbeseadmega, mis juhib suitsu väliskeskkonda (ainult väljatömberežiimi korral).
• Tehke kõik vajalikud müüritisetööd (nt paigaldage pistikupesa ja/või puurike auk väljatõmbetoru jaoks).
  Öhupuhastiga on kaasas tüüblid, mis sobivad enamikule seintele/lagedele. Kui tahate kindel olla, et need seinte/lae materjaliga sobivad, tuleb siiski pöörduda kvalifitseeritud

tehniku poole. Sein/lagi peab olema küllalt tugev, et ōhupuhasti raskust kanda.

Lakke kinnitatava mudeli paigaldamine (Isola)

Joonis 5-6-7

1. Kohandage õhupuhasti toe pikkust: sellest reguleerimisest söltub õhupuhasti löplik kõrgus.

Tähelepanu: Mõnikord on toetusaluse ülaosa kinnitatud alumise osa külge 1 või enama kruviga, vajadusel kontrollige seda ja eemaldage kruvid ajutiselt toe reguleerimiseks.

1. Kinnitage toe kaks osa, kasutades 16 kruvi (4 iga nurga jaoks).

Kinnitage ülaosale vastavalt selle laiusele 1 või 2 kinnitusalust (olenevalt komplektis sisalduvale), et seda toetada.

Tähelepanu: transpordiks võib 1 toetusalus olla juba ajutiselt kinnitatud 2 kruviga kinnitusalusele, vajadusel seadke see soovitud asendisse, või kinnitage lõplikult 6 lisakruvi abil.

Selleks tehke järgmist:

a. Painutage kergelt laiemaks metallist kinnitusaluseid, et neid saaks kasutada konstruktsiooni välisküljel.

b. Seadke metallist kinnitusalus kohe toe kahe osa kinnituskohale ja kinnitage 8 kruvi abil (2 tk iga nurga jaoks).

Kui komplektis on ka teine metallist kinnitusalus, fikseerige see võrdsel kaugusel esimese tugevdusaluse ja tugisõrestiku ülakülje suhtes, kinnitage 8 kruvi abil (2 tk iga nurga jaoks).

Tähelepanu: kui paigaldate ja kinnitate metallist kinnitusalust/aluseid, kontrollige, et need ei takista väljatõmbetoru (väljatõmberežiimi korral) või deflektori kinnitamist (filtreerimisrežiimi korral).

1. Kinnitage õhupuhasti toetusalusele, kontrollige, et see on korrektselt konksudele toetatud, nüüd kinnitage õhupuhasti lõplikult toetusalusele, keerates korralikult kinni kõik 16 kruvi (4 tk iga nurga jaoks).

2. Köögitasapinna vertikaaltasandil kasutage lae mulgustusskeemi (skeemi keskkoht peab vastama köögitasapinna keskkohale ja küljed peavad olema paralleelsed köögitasapinna külgedega – skeemi külg, millel on kirjutatud „FRONT“, vastab juhtpaneeli küljele). Valmistage ette elektrühendus.

3. Tehke ettenähtud augud (6 auku 6 seinatüübli jaoks, 4 tüüblit kinnitusaluse jaoks), keerake kinni 4 kruvi välisavadel jättes u 1 cm kruvipea ja lae vahele.

4. Seadke tross lakke 4 kruvile (vt operatsiooni 4).

5. Keerake kinni 4 kruvi.

6. Seadke aukudesse paika ja keerake kinni veel 2 kruvi, et fikseerida kindlalt ülejäänud.

7. Seadke väljalasketoru tugisõrestiku sisemusse ja ühendage see mootori ühendusrõngaga (väljalasketoru ega kinnitusribasid pole komplektis). Väljalasketoru peab olema piisavalt pikk, et ulatuks väliskeskkonda (väljatõmberežiimi puhul) või deflektorini F (filter-režiimi puhul).

8. Ainult filer-režiimiga mudeli puhul: monteerige deflektor F tugisõrestikule ja kinnitage see 4 kruviga

vastavale metallist kinnitusalusele, lõpuks ühendage väljalasketoru deflektoril oleva ühendusrõngaga.

1. sooritage elektriühendus kodusesse võrku, võrgu toite võib lülitada sisse alles siis, kui paigaldamine on lõpetatud.

2. Seadke korstnate ülemisse ja alumisse osasse paika komplektis olevad kinnituskonksude mutrid vastavalt täisnurksetele aasadele, kokku tuleb paigaldada 14 kruvi.

3. seadke kokku korstna kaks ülaosa (katke eelnevalt tugisõrestik) nii, et nimetatud osapoolte üks pilu on asetatud juhtpaneeli-poolsele küljele ja teine selle vastasküljele.

Kinnitage need kaks osa 8 kruviga (4 iga külje kohta – vt ka vastavat skeemi).

1. Kinnitage kahe kruvi abil lae lähedale tugikarkassile korstna ülaosa (üks kummagi külje jaoks).

2. Seadke kokku korstna kaks alaosa, kattes tugisõrestiku, kasutage 6 kruvi (3 tk kummagi külje jaoks; vt ka sellekohast skeemi).

3. Seadke korstna alumine osa selleks ettenähtud kohta (mootor ja elektrikapp olgu seejuures täielikult kaetud) ja kinnitage kahe kruviga korstna seest.

4. Paigaldage 2 katteplaadikest (komplektiga kaasas) alumise korstna kinnituskohtadele. (TÄHELEPANU! ALAKORSTNA KATTEPLAADIKESED ON KITSAMAD JA VÄIKSEMA SÜGAVUSEGA.)

Laiemaid ja sügavamaid katteplaadikesi on vaja korstna ülaosa jaoks, neid tuleb lõigata vastavalt vajadusele.

1. Aktiveerige elektri-keskpaneeli kaudu uuesti elektrivörk, kontrollige, et korsten töötab korralikult.

Vaheseintele möeldud mudeli paigaldamine

Kui aurutõke on komplektis lahti monteerituna, kinnitage see, nagu näidatud joonistel a, b.

Elektrikapi kinnitamiseks vaadake jooniseid c, d, e.

Joonis 9

1. Tõmmake hariliku pliiatsiga seinale laeni ulatuv joon, mis peab vastama keskjoonele: see hölbustab paigaldustöid.

2. Seadke mulgustusskeem seinale: trükitud vertikaalne keskjoon mulgustus-skeemil peab vastama seinale joonistatud keskjoonele, lisaks vastab mulgustusskeemi alaserv korstna alaservale.

3. Tehke augud nagu mudelil ette nähtud, seadke tüüblid seinasse ja keerake kinni 2 kruvi ülemistes aukudes, jätke kruvipea ja seina vahele u 1 cm.

Tähelepanu: tehke mudelil ettenähtud augud: 2 ülemist on korstna seinale riputamiseks, alumised (tavaliselt 1 keskel või rohkem küljel) lõplikuks kinnitamiseks ja ohutuse tagamiseks.

1. Seadke korstnatoe kinnitusalus „G“ seinale vastu lage, kasutage korstnatoe metallist kinnitusalust mulgustusskeemina (kui toe külge on tehtud väike aas, peab see kokku sobituma eelnevalt seinale tömmatud joonega) ja märkige pliiatsiga 2 auku, puurige augud, seadke paika 2 tüüblit.

2. Kinnitage korstnatoe metallist kinnitusalus 2 kruviga seinale.

3. Kinnitage öhupuhasti 2-le ülemisele kruvile (vt

paigaldamine 3).

1. Seadke kruvid albumis(tes)se auku(desse) ja keerake kinni (ja varustage seibiga!), et löplikult kinnitada (KOHUSTUSLIK!), seejärel, kui olete kontrollinud öhupuhastit, KEERAKE KINNI KÖIK KRUVID, nii alumised kui ülemised.

Tähelepanu: alumisi kinnituskohti saab näha, kui eemaldada rasvafiltrid: need on õhupuhasti külgedel ja/või keskosas (viimasel juhul pärast seda, kui on eemaldatud võimalik söefiltri raam). Igal juhul soovitame kasutada võimalusel õhupuhasti stabiilsuse suurendamiseks külgmisi auke.

1. Ühendage suitsude väljalasketoru (toru ja kinnitusribasid ei kuulu komplekti, need tuleb eraldi osta) ühendusröngaga, mis asub imimootori kohal.

Toru teine ots tuleb ühendada suitsude väljatömbeseadmega, kui kasutate öhupuhastit väljatömberežiimil. Kui soovite kasutada öhupuhastit filter-režiimil, kinnitage korstnatoe metallist kinnitusalusele G deflektor F ja ühendage toru teine ots deflektori F ühendusröngaga.

1. Seadke töökorda elektriühendus.

2. Seadke kohale korstnad ja kinnitage need ülevalt 2 kruviga (10a) korstnatoele „G“ (10b).

3. Laske korstna alumine osa alla libiseda, kuni see paigutub oma kohale öhupuhastil: imiseadmed olgu seejuures täielikult kaetud.

Monteerige söefiltri korpus ja rasvafilter või -filtrid ning kontrollige, kas õhupuhasti töötab korralikult.

Töötamine

Kui auru kontsentratsioon köögis on eriti suur, kasutage köige suuremat kiirust. Soovitame väljatömbe sisse lülitada 5 minutit enne söögitegemise algust ning jätta see pärast söögivalmistamise löppu veel umbes 15 minutiks tööle.

4 lülitiga mudel

a b c d

a. Valguse ON/OFF-lüliti
b. OFF / 1. kiiruse lüliti
c. 2. kiiruse lüliti
d. 3. kiiruse lüliti

5 lülitiga mudel

a b c d e

a. Valgustuse lüliti
b. Mootori väljalülitamisnupp
c. 1. kiiruse lüliti (vähese auru ja suitsu puhul)
d. 2. kiiruse lüliti (keskmise hulga auru ja suitsu puhul)
e. 3. kiiruse lüliti (rohke auru ja suitsu puhul)

Hooldus

Enne hooldustöid võtke õhupuhasti vooluvõrgust välja.

Puhastamine

Öhupuhastit tuleb sageli (vähemalt sama tihti, kui hooldatakse rasvafiltreid) nii seest kui ka väljast puhastada.

Puhastamiseks kasutage neutraalse vedela puhastusvahendiga niisutatud lappi.

Vältige abrasiivseid aineid sisaldavaid vahendeid.

ÄRGE KASUTAGE PUHASTAMISEKS ALKOHOLI!

Tähelepanu! Seadme puhastamise ja filtrite vahetamise eeskirjade mittejärgimisega kaasneb tulekahju oht. Seepärast on soovitatav järgida antud juhiseid.

Me ei võta endale mingit vastutust ebaõigest käsitsemisest või eespool toodud ettevaatusabinõude eiramisest tingitud võimalike mootorikahjustuste ja tulekahjude eest.

Rasvafilter

Püüab kinni toiduvalmistamisel tekkivad rasvaosakesed.

Seda tuleb kord kuus mittesööbivate puhastusvahenditega puhastada kas käsitsi või nõudepesumasinas madala temperatuuri ja lühikese tsükliga.

Nõudepesumasinas pesemisel võib metallist rasvafilter värvi muuta, aga tema filtreerimisomadusi ei muuda see vähimalgi määral.

Rasvafiltri eemaldamiseks tömmake hooba.

Joonis 2

Aktiivsöefilter (ainult filtreeriva režiimi jaoks)

Joonis 3

Absorbeerib toiduvalmistamisel tekkivad ebameeldivad löhnad.

Söefilter küllastub kas lühema või pikema kasutamise järel olenevalt pliidist ja sellest, kui korrapäraselt rasvafiltrit puhastatakse. Igal juhul tuleb kassett välja vahetada vähemalt iga nelja kuu tagant.

Seda El TOHI pesta ega taasaktiveerida

Eemaldage filtrit hoidev raam, pöörates raami puhasti (g) küljes hoidvaid nuppe 90° võrra.

Asetage söefilter (i) raami (h) sisse ja pange see oma kohale (j) tagasi.

Kasutada võib tavapärast mittepestavat ja -uuendatavat söefiltrit, mis tuleb iga 3-4 kuu möödudes välja vahetada.

Sel juhul on filter ja raam kokku keevitatud: õhupuhastiga koos tarnitud raami pole vaja.

Kasutamiseks asetage filter oma kohale ja fikseerige see lukustusseadme abil.

Pirnide vahetamine

Võtke aparaat vooluvõrgust välja.

Tähelepanu! Enne pirnide puudutamist veenduge, kas need on jahtunud.

Joonis 4

1. Eemaldage kaitsekate väiksema kruvikeeraja või muu sarnase tööriista abil.
2. Vahetage kahjustunud pirn välja.

Kasutage üksnes 20-vatise võimsusega (12 V) G4-pirne ning ärge neid käega puudutage.

1. Sulgege kaitsekate (klöpsatusega) uuesti.

Kui valgustus ei hakka tööle, kontrollige enne tehnoabi kutsumist, kas pirn on korralikult pesas.
