NAUDOJIMO INSTRUKCIJA Sofia H6 IXA90 TURBOAIR

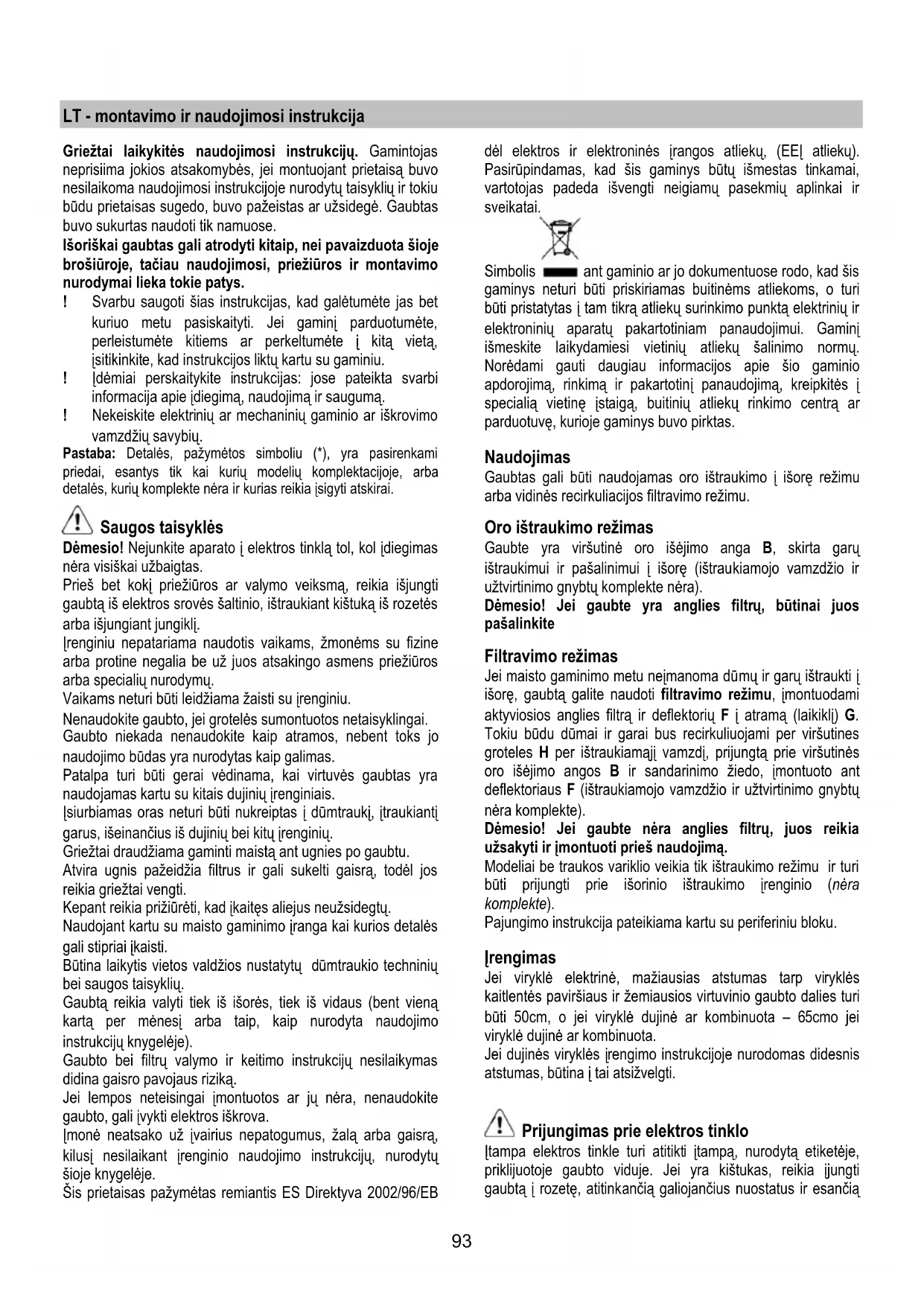

LT montavimo ir naudojimosi instrukcija

LT - montavimo ir naudojimosi instrukcija

Griežtai laikykitės naudojimosi instrukcijų. Gamintojas neprisiima jokios atsakomybės, jei montuojant prietaisą buvo nesilaikoma naudojimosi instrukcijoje nurodytų taisyklių ir tokiu būdu prietaisas sugedo, buvo pažeistas ar užsidegė. Gaubtas buvo sukurtas naudoti tik namuose.

Išoriškai gaubtas gali atrodyti kitaip, nei pavaizduota šioje brošiūroje, tačiau naudojimosi, priežiūros ir montavimo nurodymai lieka tokie patys.

! Svarbu saugoti šias instrukcijas, kad galėtumėte jas bet kuriuo metu pasiskaityti. Jei gamini parduotumėte, perleistumėte kitiems ar perkeltumėte i kitą vieta, įsitikinkite, kad instrukcijos liktu kartu su gaminiu.

! Idémiai perskaitykite instrukcijas: jose pateikta svarbi informacija apie jdiegima, naudojima ir sauguma.

! Nekeiskite elektrinių ar mechaninių gaminio ar iškrovimo vamzdžių savybių.

Pastaba: Detalės, pažymėtos simboliu (*), yra pasirenkami priedai, esantys tik kai kurių modelių komplektacijoje, arba detalės, kurių komplekte nėra ir kurias reikia įsigyti atskirai.

Saugos taisyklès

Dėmesio! Nejunkite aparato i elektros tinklą tol, kol jdiegimas nėra visiškai užbaigtas.

Prieš bet kokį priežiūros ar valymo veiksmą, reikia išjungti gaubtą iš elektros srovės šaltinio, ištraukiant kištuką iš rozetės arba išjungiant jungiklj.

Irenginiu nepatariama naudotis vaikams, žmonėms su fizine arba protine negalia be už juos atsakingo asmens priežiūros arba specialių nurodymų.

Vaikams neturi būti leidžiama žaisti su įrenginiu.

Nenaudokite gaubto, jei grotelės sumontuotos netaisyklingai.

Gaubto niekada nenaudokite kaip atramos, nebent toks jo naudojimo būdas yra nurodytas kaip galimas.

Patalpa turi būti gerai vēdinama, kai virtuvės gaubtas yra naudojamas kartu su kitais dujinių įrenginiais.

Isiurbiamas oras neturi būti nukreiptas [dūmtraukj, įtraukiantį garus, išeinančius iš dujinių bei kitų įrenginių.

Griežtai draudžiama gaminti maistą ant ugnies po gaubtu.

Atvira ugnis pažeidžia filtrus ir gali sukelti gaisrą, todėl jos reikia griežtai vengti.

Kepant reikia prižiūrėti, kad įkaitęs aliejus neužsidegtų.

Naudojant kartu su maisto gaminimo įranga kai kurios detalės gali stipriai įkaisti.

Būtina laikytis vietos valdžios nustatytų dūmtraukio techninių bei saugos taisyklių.

Gaubta reikia valyti tiek iš išorės, tiek iš vidaus (bent vieną kartą per mėnesį arba taip, kaip nurodyta naudojimo instrukcijų knygelėje).

Gaubto bei filtrų valymo ir keitimo instrukcijų nesilaikymas didina gaisro pavjoaus riziką.

Jei lempos neteisingai įmontuotos ar jų nėra, nenaudokite gaubto, gali įvykti elektros iškrova.

Imonė neatsako už įvairius nepatogumus, žalą arba gaisra, kilusi nesilaikant įrenginio naudojimo instrukciju, nurodytu šioje knygelėje.

Šis prietaisas pažymėtas remiantis ES Direktyva 2002/96/EB dėl elektros ir elektroninės įrangos atlieku, (EEl atlieku). Pasirūpindamas, kad šis gaminys būtų išmestas tinkamai, vartotojas padeda išvengti neigiamų pasekmių aplinkai ir sveikatai.

Simbolis ant gaminio ar jo dokumentuose rodo, kad šis gaminys neturi būti priskiriamas buitinėms atliekoms, o turi būti pristatytas į tam tikrą atliekų surinkimo punktą elektrinių ir elektroninių aparatų pakartotiniam panaudojimui. Gaminį išmeskite laikydamiesi vietinių atliekų šalinimo normų. Norėdami gauti daugiau informacijos apie šio gaminio apdorojima, rinkimą ir pakartotinį panaudojima, kreipkitės į specialią vietinę įstaigą, buitinių atliekų rinkimo centra į ar parduotuvę, kurioje gaminys buvo pirktas.

Naudojimas

Gaubtas gali būti naudojamas oro ištraukimo i išorę režimu arba vidinės recirkuliacijos filtravimo režimu.

Oro ištraukimo režimas

Gaubte yra viršutinė oro išėjimo anga B, skirta garų ištraukimui ir pašalinimui į išorę (ištraukiamojo vamzdžio ir užtvirtinimo gnybtų komplekte néra).

Dèmesio! Jei gaubte yra anglies filtrų, būtinai juos pašalinkite

Filtravimo režimas

Jei maisto gaminimo metu nejmanoma dūmų ir garų ištraukti į išorę, gaubtą galite naudoti filtravimo režimu, įmontuodami aktyviosios anglies filtrą ir deflektorių F į atramą (laikikli) G. Tokiu būdu dūmai ir garai bus recirkuliuojami per viršutines groteles H per ištraukiamajį vamzdį, prijungtą prie viršutinės oro išėjimo angos B ir sandarinimo žiedo, įmontuoto ant deflektoriaus F (ištraukiamojo vamzdžio ir užtvirtinimo gnybtų nėra komplekte).

Dėmesio! Jei gaubte nėra anglies filtrų, juos reikia užsakyti ir įmontuoti prieš naudojimą.

Modeliai be traukos variklio veikia tik ištraukimo režimu ir turi būti prijungti prie išorinio ištraukimo jrenginio (néra komplekte).

Pajungimo instrukcija pateikiama kartu su periferiniu bloku.

Irengimas

Jei viryklė elektrinė, mažiausias atstumas tarp viryklės kaitlentės paviršiaus ir žemiausios virtuvinio gaubto dalies turi būti 50cm, o jei viryklė dujinė ar kombinuota – 65cmo jei viryklė dujinė ar kombinuota.

Jei dujinės viryklės įrengimo instrukcijoje nurodomas didesnis atstumas, būtina į tai atsižvelgti.

Prijungimas prie elektros tinklo

Itampa elektros tinkle turi atitikti įtampa, nurodyta etiketėje, priklijuotoje gaubto viduje. Jei yra kištukas, reikia įjungti gaubta i rozetę, atitinkančią galiojančius nuostatus ir esančią

prieinamoje vietoje net ir po gaubto ïdiegimo. Jeigu kištuko (yra numatytas tiesioginis prijungimas prie elektros srovės) arba nėra rozetės prieinamoje vietoje net ir po gaubto ïdiegimo, yra naudojamas dvipolis jungiklis, pagal visas ïdiegimo taisykles užtikrinantis visišką atsijungimą nuo elektros tinklo per aukštos įtampos atveju.

Dėmesio! Prieš vėl prijungdami gaubtą prie elektros maitinimo tinklo ir patikrindami, ar jis tinkamai veikia, visada įsitikinkite, ar tinklo kabelis tinkamai įmontuotas.

Montavimas

Pateikiami du gaubto variantai: tvirtinamas prie sienos modelis ir modelis, skirtas pakabinti prie lubų (Isola).

Prieš pradedami jrengimą:

• Patikrinkite, ar jsigyto gaminio dydis tinka pasirinktai jrengimo vietai.
• Pašalinkite aktyviosios anglies filtrą (-us), jei jis (jie) yra komplekte, (taip pat žiūrėkite atitinkamą pastraipą). Jį (juos) reikia įmontuoti tik norint naudoti gaubtą filtravimo režimu.
• Patikrinkite (transportavimo tikslais), ar gaubto viduje nėra įrangos detalių (pavyzdžiui, maišelių su varžtais, garantijų ir t.t.), jas išimkite ir saugokite.
• Jei jmanoma, atjunkite ir pašalinkite po gaubtu ir aplink jo jrengimo vietą esančius baldus, kad būtų galima geriau prieiti prie lubų/sienos, kur gaubtas bus jrengtas. Priešingu atveju kiek jmanoma saugokite baldus ir visas jrengimui reikalingas dalis. Pasirinkite lygų paviršių ir uždenkite jį apsaugine danga, ant jos padėkite gaubtą ir įrangos detales.
• Patikrinkite, ar šalia gaubto įrengimo vietos (taip pat ir šalia sumontuoto gaubto vietos) yra prieiga prie elektros lizdo ir ar įmanoma prijungti prie garų ištraukimo į išorę įrenginio (tik ištraukimo režimui).
• Atlikite visus reikalingus mū rijimo darbus (pvz.: elektros lizdo jrengimas ir/ar angos, skirtos ištraukiamajam vamzdžiui, išpjovimas).

Jei prie gaubto yra tvirtinimo pleištai, pritaikyti daugumai sienu/lubu, vis tiek reikia iškviesti kvalifikuotą specialistą, kuris patikrintu, ar medžiagos pritaikytos tam sienu/lubu tipui. Sienos/lubos turi būti pakankamai storos, kad išlaikytu gaubto svorj.

Tvirtinamo prie lubų gaubto (Isola) montavimas

5-6-7 pav.

1. Sureguliuokite gaubto laikančiają struktūrą (laikiklij), nuo to priklausys galutinis gaubto aukštis.

Pastaba: kai kuriais atvejais viršutinė grotelių konstrukcijos sekcija pritvirtinta prie žemutinės sekcijos vienu ar keliais varžtais, todėl patikrinkite bei išimkite juos kartu (vienu metu) tam, kad laikančioji struktūra būtų tinkamai sureguliuota.

1. Pritvirtinkite šias dvi laikiklio dalis varžtais, kurių viso bus 16 (4 varžtai kiekvienam kampui).

Tuo atveju, jeigu viršutinės dalies išmatavimai yra didesni už minimalius, sustiprinkite ją pritvirtindami 1 ar 2 (priklausomai nuo komplekto) kronšteinus.

Pastaba: dėl transportavimo vienas kronšteinas galėtų būti jau laikinai pritvirtintas dviem varžtais prie

laikančiosios konstrukcijos, tokiu atveju, nustatykite jl norimoje pozicijoje ir užbaikite fiksavimą 6 papildomais varžtais. Tam reikia atlikti šiuos veiksmus:

a. Truputj susilpninkite kronšteinu užveržima, kad būtų galima juos užfiksuoti iš konstrukcijos išorės.
b. Nustatykite sustiprinimo kronšteiną iš karto virš dviejų konstrukcijos dalių pritvirtinimo taško ir užfiksuokite 8 varžtais (2 varžtai kiekvienam kampui).

Jeigu komplekte yra antras kronšteinas, pritvirtinkite jli vienodu atstumu nuo pirmo kronšteino ir laikančiosios konstrukcijos viršutinės dalies, užfiksuokite ji 8 varžtais (2 varžtai kiekvienam kampui)

Pastaba: montuodami ir pritvirtindami kronšteiną (-us), patikrinkite, ar jis (jie) netrukdo pritvirtinant ištraukiamajį vamzdį (versija su oro ištraukimu) arba deflektorių (versija su vidine oro recirkuliacija).

1. Pritvirtinkite gaubta prie laikančiosios konstrukcijos, patikrinkite, ar tai padaryta teisingai ir galutinai pritvirtinkite gaubta, užverždami 16 varžtu (4 varžtai kiekvienam kampui).

2. Pagal kaitlentės vertikalią ašį pridėkite pritvirtinimo (gręžimo) šabloną prie lubų (šablono centras turi atitikti kaitlentės centra, o šonai turi būti paralelūs kaitllentės šonų atžvilgiu, be to, šablono pusė su užrašu FRONT turi atitikti valdymo skydelio šoną. Paruoškite elektros pajungima.

3. Kaip nurodyta schemoje, išgrężkite skyles (6 skylutes – 6 mūrvinėms, iš jų 4 – pakabinimui), užveržkite 4 varžtus išorinėse skylutėse palikdami maždaug 1 cm atstumą tarp varžto galvutės ir lubų.

4. Pakabinkite laikančiają konstrukciją ant 4 varžtų prie lubų (žr. 4 veiksmą).

5. Užveržkite iki galo 4 varžtus.

6. Kad būtų saugiau, įdėkite ir užveržkite iki galo kitus du papildomus varžtus kitose skylutėse.

7. Idėkite ištraukiamajį vamzdį i laikančiają konstrukciją ir pritvirtinkite jį prie variklio sekcijos sandarinimo žiedo (ištraukiamaojo vamzdžio ir užtvirtinimo gnybtų komplekte nėra). Ištraukiamasis vamzdis turi būti pakankamai ilgas, kad siektų gaubto vidų (veikiant oro ištraukimo i išorę režimu) arba deflektorių F (veikiant vidinės recirkuliacijos filtravimo režimu).

8. Tik gaubtui veikiant filtravimo režimu: jmontuokite F deflektorių i laikančiają konstrukciją ir pritvirtinkite ji 4 varžtais prie atitinkamo kronšteino, po to pritvirtinkite ištraukiamajį vamzdį prie deflektoriaus sandarinimo žiedo.

9. Pajunkite įrenginį prie namų elektros tinklo. Elektros tinklo maitinimas gali prasidėti tik visiškai užbaigus montavimo darbus.

10. Idékite verzles su kabliukais j viršutinės bei apatinės dūmtraukio dalies vidų taip, kad jie atitiktų stačiakampes angas, viso turi būti įmomtuota 14 veržlių.

11. Sujunkite dvi viršutines dūmtrakio dalis tokiu būdu, kad jos padengtų laikančiają konstrukcija, viena iš esamų angų būtų ten, kur yra valdymo skydelis, o kita – priešingoje pusėje.

Sujunkite abi dalis 8 varžtais (4 kiekvienam šonui, taip

pat žr. schema, esančią dviejų dalių sujungimo brėžinyje).

1. Sujunkite kartu prie lubų laikančiają konstrukciją ir viršutinį dūmtraukį dviem varžtais (po vieną kiekviename šone).

2. Sujunkite dvi apatines dūmtraukio dalis taip, kad jos dengtų laikančiają konstrukciją, panaudokite tam 6 varžtus (po 3 kiekvienam šonui, taip pat žr. dviejų dalių (sekciju) sujungimo pora brėžinio schema).

3. Idėkite apatinę dūmtraukio dalį i atitinkamą vieta, kad variklio sekcija bei elektros prijungimo dėžė būtų visiškai uždengtos, ir pritvirtinkite dviem varžtais iš gaubto vidaus.

4. Pritvirtinkite du dekoratyvinius skydelius (jie yra komplekte) taip, kad jie uždengtų apatinio dūmtraukio dalių sujungimo taškus. (DĖMESIO! DEKORATYVINIUS SKYDELIUS APATINIAM DŪMTRAUKIUI GALIMA ATPAŽINTI PAGAL TAI, KAD JIE YRA SIAURESNI IR NEGILŪS).

Platesni ir gilesni skydeliai skirti viršutiniam dūmtraukiui, jie turi būti paruošti (išpjaustyti) pagal dydį.

1. Dar kartą jjunkite elektros tinklo maitinimą iš centrinio elektros skydo ir patikrinkite, ar teisingai veikia gaubtas oro ištraukimo režimu.

Ant sienos kabinamo gaubto montavimas

Tuo atveju, kai garų surinkėjas pristatomas nesumontuotas, jis pritvirtinamas taip, kaip parodyta a ir b paveiksliukuose.

Elektros jungimo dėžė pritvirtinama taip, kaip parodyta c, d ir e paveiksliukuose.

9 pav.

1. Ant sienos pieštuku nusibrėžkite liniją iki lubų, atitinkančią geometrinę ašį, tai palenvins montavimą.

2. Pridėkite šabloną (gręžimo schema) prie sienos: geometrinės ašies vertikali linija, atspausdinta gręžimo schemoje, turi atitikti liniją ant sienos, be to, apatinis šablono (gręžimo schemos) kraštas turi atitikti apatinį gaubto kraštą.

3. Kaip nurodyta šablone, išgręžkite skyles, įdėkite tvirtinimo pleištus ir užveržkite 2 varžtus viršutinėse skylutėse, palikdami maždaug 1 cm tarpą tarp varžto galvutės ir sienos.

Pastaba: Visada išgręžkite visas šoblone nurodytas skyles: 2 viršutinės reikalingos gaubtui pakabinti, o apatinės skylutės (parastai 1 centrinė arba kelios šoninės) reikalingos norint galutinai ir saugiai pritvirtinti prie sienos.

1. Nustatykite dūmtraukio kronšteiną „G“ ant sienos, panaudokite dūmtraukio sustiprinimo kronšteiną, kaip tai pavaizduota gręžimo schemoje (jeigu tokia yra, maža anga atramoje turi atitikti nupieštą ant sienos linija) ir pažymėkite pieštuku dvi skylutes, išgrežti jas bei jdėti 2 tvirtinimo pleištus.

2. Dviem varžtais pritvirtinkite kronšteiną prie sienos.

3. Pakabinkite gaubtą ant 2 viršutinių varžtu (žr. 3 montavimo fazę).

4. Idėkite ir užveržkite apatinėje (-se) skylutėje (-se) varžtus (ir poveržlę/-es!) galutinaim užfiksavimui (BŪTINA!!),po

to, patikrinus gaubto pritvirtinima, UŽVERŽKITE IKI GALO visus varžtus, viršuje ir apačioje.

Pastaba: fiksavimo taškai apačioje matomi nuėmus riebalų filtrus ir yra gaubto šonuose ir/arba gaubto centre (šiuo paskutiniu atveju – nuėmus riebalų filtro rėmus, jeigu tokių yra).

Bet kuriuo atveju rekomenduojama pasinaudoti (jeigu jų yra) šoninėmis skylutėmis, kad gaubtas būtų stabilesnis.

1. Pajunkite (dūmu) ištraukiamaji vamzdį (ištraukiamojo vamzdžio ir tvirtinimo gnybtų komplekte nėra, juos reikia įsigyti atskirai) prie sandarinimo žiedo, esančio virš traukos variklio sekcijos.

Kitas vamzdžio galas turi būti prijungtas prie dūmų išvedimo i išorę prietaiso tuo atveju, jeigu naudojamas gaubtas veikia oro ištraukimo režimu. Tuo atveju, kai norima naudoti gaubtą, veikiantį filtravimo režimu, reikia pritvirtinti prie G dūmtraukio kronšteino F deflektorių ir prijungti kitą vamzdžio galą prie F deflektoriaus sandarinimo žiedo.

1. Atlikite elektros pajungima.

2. Užtvirtinkite dūmtraukius ir užfiksuokite juos iš viršaus 2 varžtais (10a) dūmtraukio kronšteine „G“ (10b).

3. Nuleiskie apatinę dūmtraukio dalī taip, kad ji uždengtų oro ištraukimo grupę, ir įstatykite ją į jai skirtą vietą virš gaubto.

Iš naujo įdėkite anglies filtro laikiklj ir riebalų filtrą (-us) bei patikrinkite, ar gaubtas veikia teisingai.

Veikimas

Virtuvėje susikaupus dideliam garų kiekiui, naudokite didžiausią greitį. Patartina įjungti ištraukimą prieš 5 minutes pradedant gaminti, o baigus gaminti palikti veikti dar apie 15 minučių.

Modelis, kurio skyde yra 4 mygtukai

a b c d

a. Šviesos jungiklis ON/OFF.
b. 1 greičio išjungiklis OFF
c. 2 greičio perjungiklis
d. 3 greičio perjungiklis

Modelis, kurio skyde yra 5 mygtukai

a b c d e

a. Šviesos jungiklis ON/OFF.
b. Variklio išjungiklis OFF
c. 1 greičio perjungiklis (nedaug garų ir dūmų)
d. 2 greičio perjungiklis (esant vidutiniam garų ir dūmų kiekiui)
e. 3 greičio perjungiklis (esant dideliam garų ir dūmų kiekiui)

Priežiūra

Dèmesio! Prieš valydami prietaisa, išjunkite jì iš elektros tinklo. Ištraukite kištuką iš rozetės arba išjunkite pagrindinį namų elektros jungikli.

Valymas

Gaubtą reikia nuolat valyti (bent jau taip pat dažnai kaip ir prižiūrint riebalų filtrus), tiek iš vidaus, tiek ir iš išorės. Valymui naudoti šluostę, suvilgytą skystu neutraliu valikliu.

Nenaudokite abrazyvinių valymo priemonių.

Dèmesio: netinkamai valant prietaisą bei nesilaikant filtrų keitimo normų gali kilti gaisro pavojus. Todėl rekomenduojama laikytis pateiktų nurodymų.

Gamintojas neprisiima jokios atsakomybės už gaisrą bei galimus variklio gedimus, kilusius dėl netinkamos priežiūros arba dėl šių nurodymų nesilaikymo.

Nuo riebalų saugantis filtras

Sulaiko kepamų riebalų daleles.

Turi būti valomas vieną kartą per mėnesį švelniais valikliais, rankiniu būdu ar indaplovėje atitinkamoje temperatūroje ir trumpuoju ciklu.

Plaunant metalinj nuo riebalų sauganti filtrą indaplovėje, jis gali prarasti spalva, bet jo filtravimo savybės išliks nepakitusios

Norėdami išmontuoti riebalų filtrą, patraukite spyruoklinę atkabinimo rankeną.

2 pav.

Anglies filtras (tik filtravimo režimu)

3 pav.

Naikina nemalonius kvapus, atsirandančius maisto gaminimo metu.

Anglies filtras prisipildo naudojant jī ilgā laikā, priklausomai nuo virtuvės tipo ir riebalų filtro valymo reguliarumo. Bet kokiu atveju, kapsule reikia keisti mažiausiai kas keturis mėnesius.

NEGALIMA plauti ar regeneruoti.

Nuimkite karkasa, laikanti filtrą, pasukdami 90° kampu rankenėles (g), kurios ji pritvirtina prie gaubto.

Idėkite anglies kempinėlę (i) i karkaso (h) vidų ir įmontuokite viską i reikiamas vietas (j).

Anglies filtrą galima naudoti tradiciniu būdu, neplaunant ir neregeneruojant, tokiu atveju filtrą reikia keisti kas 3-4 mėnesius.

Karkasas ir anglies filtro kempinėlė yra sujungti, todėl tuo atveju, jei karkasas pridedamas prie gaubto, jo naudoti nereikia.

Norèdami naudoti karkasą, jdėkite i jam skirtą vietą ir pritvirtinkite specialiais įrankiais.

Lempų keitimas

Išjunkite prietaisą iš elektros tinklo.

Dèmesio! Prieš liesdami lempas, įsitikinkite, kad jos atvėsusios.

4 pav.

1. Ištraukite apsauginę plokštelę atkeldami ją mažu plokščiu atsuktuvu ar panašiu įrankiu.
2. Pakeiskite neveikiančia lempa.

Naudokite tik halogenines 12V -20W (daugiausia) lempas G4, saugokitės, kad nepaliestumėte jų rankomis.

1. Idékite apsauginę plokštelę (pritvirtinus turi pasigirsti spragtelėjimas).

Jei apšvietimas neveiks, prieš kviesdami techninę pagalba, patikrinkite, ar lempas įstatėte teisinga pozicija.
