MANUAL DE UTILIZARE Sofia H6 IXA90 TURBOAIR

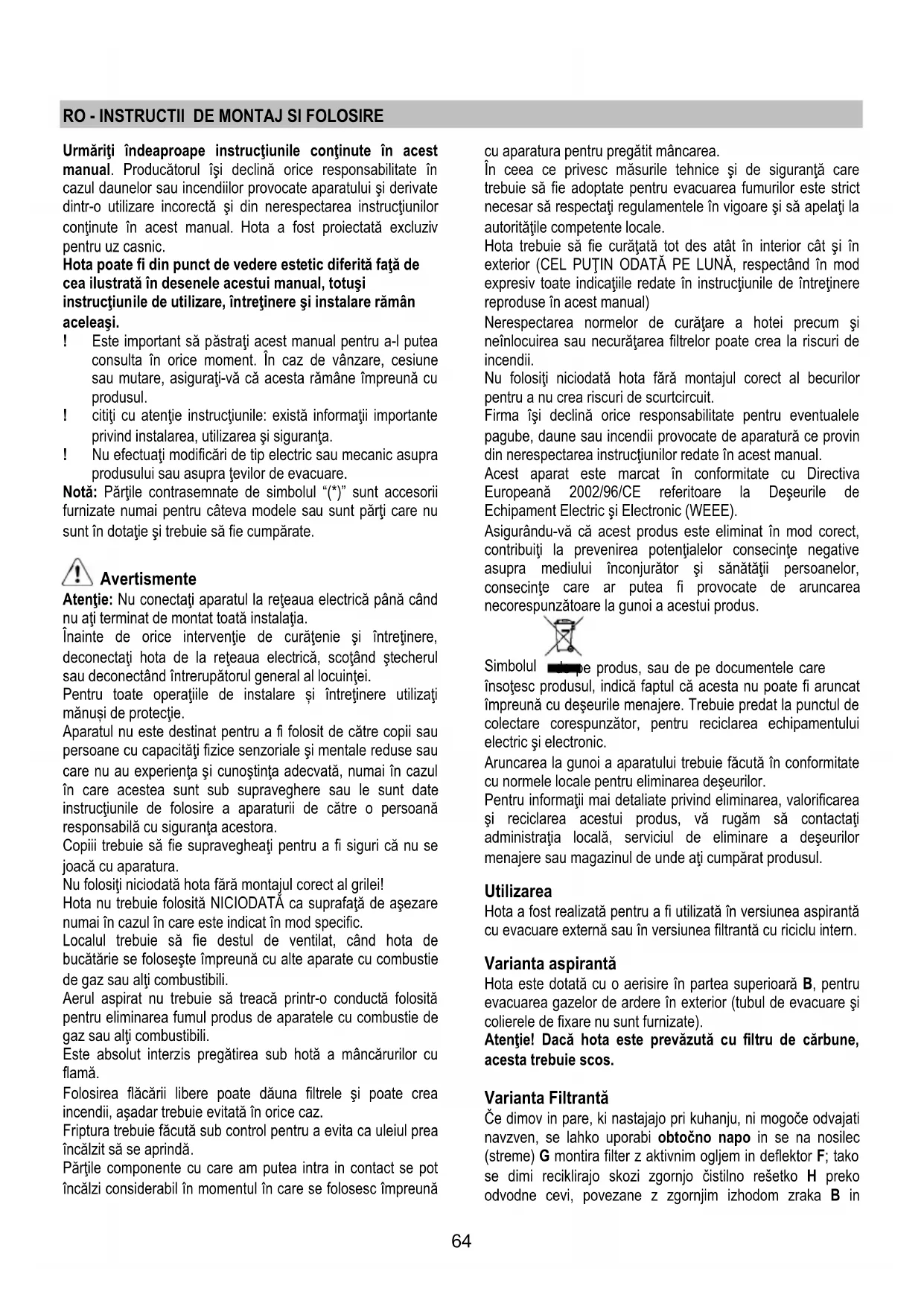

Urmăriți îndeaproape instrucțiunile conținute în acest manual. Producătorul își declină orice responsabilitate în cazul daunelor sau incendiilor provocate aparatului și derivate dintr-o utilizare incorectă și din nerespectarea instrucțiunilor conținute în acest manual. Hota a fost proiectată excluziv pentru uz casnic.

Hota poate fi din punct de vedere estetic diferită față de cea ilustrată în desenele acestui manual, totuși instrucțiunile de utilizare, întreținere și instalare rămân aceleași.

! Este important să păstrați acest manual pentru a-l putea consulta în orice moment. În caz de vânzare, cesiune sau mutare, asigurați-vă că acesta rămâne împreună cu produsul.
! citiți cu atenție instrucțiunile: există informații importante privind instalarea, utilizarea și siguranța.
! Nu efectuați modificări de tip electric sau mecanic asupra produsului sau asupra tevilor de evacuare.

Notă: Părțile contrasemnate de simbolul “(*)” sunt accesorii furnizate numai pentru câteva modele sau sunt părți care nu sunt în dotație și trebuie să fie cumpărate.

Avertismente

Atenție: Nu conectați aparatul la rețeaua electrică până când nu ați terminat de montat toată instalația.

Înainte de orice intervenție de curățenie și întreținere, deconectați hota de la rețeaua electrică, scotând ștecherul sau deconectând întrerupătorul general al locuinței.

Pentru toate operațiile de instalare și întreținere utilizați mănuși de protecție.

Aparatul nu este destinat pentru a fi folosit de către copii sau persoane cu capacități fizice senzoriale și mentale reduse sau care nu au experiența și cunoștința adecvată, numai în cazul în care acestea sunt sub supraveghere sau le sunt date instrucțiunile de folosire a aparaturii de către o persoană responsabilă cu siguranța acestora.

Copiii trebuie să fie supravegheati pentru a fi siguri că nu se joacă cu aparatura.

Nu folositi niciodată hota fără montajul corect al grilei!

Hota nu trebuie folosită NICIODATĂ ca suprafață de așezare numai în cazul în care este indicat în mod specific.

Localul trebuie să fie destul de ventilat, când hota de bucătărie se folosește împreună cu alte aparate cu combustie de gaz sau alti combustibili.

Aerul aspirat nu trebuie să treacă printr-o conductă folosită pentru eliminarea fumul produs de aparatele cu combustie de gaz sau alti combustibili.

Este absolut interzis pregătirea sub hotă a mâncărurilor cu flamă.

Folosirea flăcării libere poate dăuna filtrele și poate crea incendii, așadar trebuie evitată în orice caz.

Friptura trebuie făcută sub control pentru a evita ca uleiul prea încălzit să se aprindă.

Părțile componente cu care am putea intra in contact se pot încălzi considerabil în momentul în care se folosesc împreună cu aparatura pentru pregătit mâncarea.

În ceea ce privesc măsurile tehnice și de siguranță care trebuie să fie adoptate pentru evacuarea fumurilor este strict necesar să respectați regulamentele în vigoare și să apelați la autoritățile competente locale.

Hota trebuie să fie curățată tot des atât în interior cât și în exterior (CEL PUȚIN ODATĂ PE LUNĂ, respectând în mod expresiv toate indicațiile redate în instrucțiunile de întreținere reproduse în acest manual)

Nerespectarea normelor de curățare a hotei precum și neînlocuirea sau necurățarea filtrelor poate crea la riscuri de incendii.

Nu folosiți niciodată hota fără montajul corect al becurilor pentru a nu crea riscuri de scurtcircuit.

Firma își declină orice responsabilitate pentru eventualele pagube, daune sau incendii provocate de aparatură ce provin din nerespectarea instructiunilor redate în acest manual.

Acest aparat este marcat în conformitate cu Directiva Europeană 2002/96/CE referitoare la Deşeurile de Echipament Electric și Electronic (WEEE).

Asigurându-vă că acest produs este eliminat în mod corect, contribuiți la prevenirea potențialelor consecințe negative asupra mediului înconjurător și sănătății persoanelor, consecințe care ar putea fi provocate de aruncarea necorespunzătoare la gunoi a acestui produs.

Simbolul de pe produs, sau de pe documentele care

însoțesc produsul, indică faptul că acesta nu poate fi aruncat împreună cu deșeurile menajere. Trebuie predat la punctul de colectare corespunzător, pentru reciclarea echipamentului electric și electronic.

Aruncarea la gunoi a aparatului trebuie făcută în conformitate cu normele locale pentru eliminarea deșeurilor.

Pentru informații mai detaliate privind eliminarea, valorificarea și reciclarea acestui produs, vă rugăm să contactați administrația locală, serviciul de eliminare a deșeurilor menajere sau magazinul de unde ați cumpărat produsul.

Utilizarea

Hota a fost realizată pentru a fi utilizată în versiunea aspirantă cu evacuare externă sau în versiunea filtrantă cu riciclu intern.

Varianta aspirantă

Hota este dotată cu o aerisire în partea superioară B, pentru evacuarea gazelor de ardere în exterior (tubul de evacuare și colierele de fixare nu sunt furnizate).

Atenție! Dacă hota este prevăzută cu filtru de cărbune, acesta trebuie scos.

Varianta Filtrantă

Atenție! Dacă hota nu este prevăzută cu filtru de cărbune, trebuie să-i faceți comanda și să-l instalați înainte de a utiliză hota.

Modelele care nu sunt prevăzute cu motor de aspirare, funcționează numai în versiune aspirantă și trebuie conectate la o unitate periferică de aspirare (care nu este în dotare).

Instrucțiunile pentru sistemul de racordare sunt furnizate cu unitatea periferică de aspirare.

Instalarea

Distanța minimă între suprafața suportului recipientelor pe dispozitivul de gătit și partea de jos a hotei nu trebuie să fie mai mică de 50cm în cazul mașinilor de gătit electrice, și de 65cm în cazul mașinilor de gătit cu gaz sau mixte.

Dacă instrucțiiunile dispozitivului de gătit cu gaz specifică o distanță mai mare, este necesar să țineți cont de aceasta.

Conexarea Electrică

Tensiunea din rețea trebuie să corespundă cu tensiunea la care se referă eticheta situată în interiorul hotei. Dacă este prevăzută cu ștecher conectați hota la o priză conform cu normele în vigoare, poziționată într-o zona accesibilă și după instalare. Dacă nu este prevăzută cu ștecher (conexiunea este direct la rețea) sau ștecherul nu este poziționat într-o zonă accesibilă și după instalare, aplicați un întrerupător bipolar la normă care să asigure deconectarea completă de la rețea în condițiile categoriei de supratensiune III, conform regulilor de instalare.

Atenție! înainte de a efectua conectarea circuitului hotei la alimentația din rețea și de a verifica funcționarea corectă, controlați totdeauna dacă cablul a fost montat în mod corect.

Montarea

Hota este furnizată în două versiuni: model de perete și model de tavan (Isola).

Informații preliminare pentru instalare:

• Verificați ca produsul cumpărat să fie de dimensiune și volum adept zonei de instalare alese.
• Scoateți filtrul/filtrele de cărbun activ dacă sunt furnizate (a se vedea paragraful relativ). Acesta/aceste vor fi instalate numai dacă se utilizează hota în versiunea filtrantă.
• Verificați ca in interiorul hotei să nu fie (pentru motive de transport) materiale de echipament (de exemplu: pungi cu şuruburi, garanția etc.), eventual să le scoateți și să le păstrați.
• Dacă este posibil dezlegați și mișcați mobila în jurul ariei de instalare a hotei, în modul de a avea o cât mai bună accesibilitate la peretele unde va fi instalată hota. Dacă nu se poate, protejați pe cât posibil mobila și toate părțile care interesează instalarea. Alegeți o suprafață plană și acoperiți-o cu o protectie unde apoi veți pune hota și echipamentul special.
• Verificați ca în apropierea zonei de instalare a hotei (în zona accesibilă chiar cu hota montată) să fie o priză

electrică și dacă e posibil să fie conectată la un dispozitiv de evacuare a fumului spre extern (numai pentru versiunea aspirantă).

- Executați toate lucrările necesare de zidărit (de exemplu instalarea unei prize electrice și/sau orificiul prentrutrecerea tubuli de evacuare).

Hota este dotată cu dibluri de fixare adecvate pentru toți pereți/ tavane. Este necesar, totuși, să cereți parerea unui tehnician specialist pentru a se asigura de calitatea materialelor și felul de perete sau tavan. Peretele/tavanul trebuie să fie destul de gros pentru a putea susține gretutatea hotei.

Instalarea modelului de tavan (Isola)

Fig. 5-6-7

1. Reglați extensia structurii suportului hotei; de această reglare va depinde înălțimea finală a hotei.

Notă: În unele cazuri secțiunea superioară a cadrului de sprijin este fixată la secțiunea inferioară cu 1 sau mai multe şuruburi, eventual verificați și îndepăratați-le parțial pentru a permite reglarea structurii de suport.

1. Fixați cele două secțiuni ale structuri cu cele 16 şuruburi (4 pentru fiecare colț).

Aplicați pe sectiunea superioară, pentru extensiuni superioare minimilor, 1 sau 2 cadruri (în bază la ceea ce e prevăzut de echipament) pentru a o întării.

Notă: pentru motive de transport 1 cadru poate să fie deja fixat partial cu 2 şuruburi la cadrul de sprijin, eventual duceți-l în poziția dorită și terminați fixarea cu încă 6 şuruburi.

Pentru această operațiune procedați în modul următor:

a. Lărgiți ușor cadru de fixare în așa fel încât să poată fi aplicat în exteriorul structurii.

b. Pozitionați cadru de întărire imediat deasupra punctului de fixare ale celor două secțiuni ale structurii și fixați-le cu cele 8 şuruburi (2 pentru fiecare colț).

Dacă este prevăzut, fixați al doilea cadru de întărire într-o poziție echidistantă între primul cadru de întărire și latura superioară a cadrului de sprijin, fixați cu cele 8 şuruburi (2 pentru fiecare colt).

Notă: În timpul poziționări și fixări cadrului de întărire, verificați ca acestea să nu împiedice un ușor fixaj al tubului de evacuare (versiunea aspirantă) sau a deflectorului (versiunea filtrantă).

1. Agățați hota la cadru de sprijin, controlați dacă s-a agățat corect – pentru agățarea cadrului de sprijin la hota înșurubați cu putere cele 16 șuruburi (4 pentru fiecare colț).

2. Aplicați schema de găurire pe partea verticală a plitei (centrul schemei trebuie să corespundă cu centrul plitei, iar laturile trebuie să fie paralele cu laturile plitei – latura schemei cu inscriptia FRONT să corespundă laturii panoului de control). Realizați conexiunea electrică.

3. Găuriți în modul următor (6 orificii pentru 6 dibluri în perete – 4 dibluri de prindere), înșurubați cele 4 șuruburi în găurile externe lăsând un spațiu între capul șurubului și tavan de aproximativ 1 cm.

4. Aplicați cadru de sprijin de tavan cu cele 4 şuruburi (vezi operațiunea 4).

5. Înşurubați cu putere cele 4 şuruburi.

6. Introduceți și înșurubați cu putere celelalte 2 șuruburi în găuri, pentru a avea o fixare de siguranță cât mai bună..

7. Introduceți tubul de evacuare în interiorul cadrului de sprijin și conectați-l la inelul de conectare în unitatea motorului (tubul de evacuare și fâșiile de fixare nu sunt în dotare). Tubul de evacuare trebuie să fie suficient de lung pentru a putea ajunge la extern (Versiunea aspirantă) sau deflectorul F (Versiunea filtrantă)

8. Doar pentru versiunea filtrantă: montați deflectorul F pe cadru de sprijin și fixați-l cu 4 şuruburi la cadru, pe urmă, racordați tubul de evacuare la inelul de conectare poziționat pe deflector..

9. Executați conexiunea electrică la rețeaua menajeră, rețeaua electrică trebuie să fie alimentată numai când ați terminat de instalat hota.

10. Aplicați piulițele prevăzute cu cârlige de fixare în interiorul secțiunii coșului superior și inferior în așa fel încât să corespundă cu orificiile dreptunghiulare; în total vor trebui montate 14 piulițe.

11. Împreunati cele două secțiuni superioare a coșului pentru acoperirea cadrului de sprijin astfel încât orificiile prezente pe secțiuni să fie puse una pe aceeași latură a panoului de comandă și alta pe latura opusă.

Înşurubați cele două secțiuni cu 8 şuruburi (4 pe latură - a se vedea schema în plan pentru împreunarea celor două secțiuni).

1. Fixați cadrul de sprijin și coșul superior în apropierea tavanului, cu două şuruburi (unul pentru fiecare latură).

2. Împreunati cele două secțiuni inferiore ale coșului pentru cuplarea cadrului de sprijin, folositi 6 șuruburi (3 pentru fiecare parte – a se vedea și schema în plan pentru împreunarea celor două secțiuni).

3. Introduceți sectiunea inferioară a coșului în adecvatul locaș pentru cuplarea completă a motorului precum și cutia conectării electrice, și fixați cu două şuruburi în interiorul hotei.

4. Aplicați 2 plăcuțele (furnizate în echipament) pentru a acoperi găurile de fixare ale sectiunii coșului inferior ((ATENTIE! PLĂCUȚELE PENTRU COȘUL INFERIOR SUNT UȘOR DE RECUNOSCUT DEOARECE SUNT STRĂMTE ȘI NU FOARTE ADÂNCI).

Plăcuțele mai largi și mai adânci sunt cele care se folosesc pentru coșul superior, acestea vor fi tăiate după măsură.

1. Alimentați rețeaua electrică de la panoul electric central și controlați corecta funcționare a hotei.

Instalarea modelului de perete

Daca ecranul cu aburi este furnizat demontat, acesta trebuie fixat asa cum este indicat în Fig. a,b.

Cutia de conexiune electrica trebuie fixata asa cum este indicat în Fig. c,d,e.

Fig. 9

1. Cu ajutorul unui creion, trasați o linie pe perete până la tavan, corespunzătoare liniei mediane, veți facilita astfel operațiile de instalare.

2. Aplicați schema de găurire în așa fel încât linia verticală

mediană, tipărită pe schema de găurire trebuie să corespundă cu linia orizontală desenată pe perete, iar partea inferioară a schemei de găurire să corespundă cu partea inferioară a hotei.

1. Găuriți așa cum este indicat în schema de găurire, introduceți diblurile în perete și înșurubați cele 2 șuruburi în orificiile superioare, lăsând un spațiu între capul șurubului și tavan de aproximativ 1 cm.

Notă: Executați întotdeauna găurile așa cum este indicat în schema de găurire: cele 2 superioare se folosesc pentru prinderea hotei în timp ce orificiile inferioare (adică 1 central sau mai multe laterale) se folosesc pentru fixarea definitivă și de siguranță.

1. Aplicați cadrul de sprijin al coșului “G”, pe peretele din apropierea tavanului, utilizați cadrul de sprijin al coșului ca schema de găurire (dacă este prezent, micul orificiu obținut pe suport, trebuie să coincidă cu linia trasată pe perete) însemnați cu un creion 2 orificii, executați orificiile, introduceți cele 2 dibluri.

2. Fixați schema de sprijin al coșului de perete prin 2 şuruburi.

3. Agățați hota la cele 2 şuruburi superioare (vezi faza de instalare 3).

4. Introduceți și înșurubați șuruburile (și șaiba/șaibele) în orificiul/orificiile inferioare pentru efectuarea fixarii definitive. (OBLIGATORIU!!), pe urmă, după ce ați verificat stabilitatea hotei, ÎNŞURUBAȚI DEFINITIV TOATE ȘURUBURILE inferioare și superioare.

Notă: Punctele de fixare inferioare sunt vizibile îndepărtând filtrele de grăsime ce sunt situate pe marginea și/sau în centrul hotei (în acest ultim caz doar după ce ați scos cadrul filtrului de cărbune, dacă există). Vă recomandăm, în orice caz, să utilizați, dacă există, orificiile laterale pentru o mai bună stabilitate a hotei.

1. Executați legătura unei conducte (conducta și fâșiile de fixare nu sunt în dotare) în scopul evacuării fumului către inelul de conectare ce se află deasupra unității motorului aspirant.

Cealaltă extremitate a conductei trebuie conectată la un dispozitiv de expulzare a fumului către exterior în cazul utilizării hotei în versiunea aspirantă. În cazul utilizării hotei în versiunea filtrantă, fixați de cadrul de sprijin al coșului G, deflectorul F și conectați cealaltă extremitate a conductei la inelul de conectare ce se află pe deflectorul F.

1. Executați conexiunea electrică.

2. Aplicați coșurile și fixați-le deasupra prin 2 şuruburi (10a) pe suportul coșului „G” (10b).

3. Lăsați ca partea inferioară a coșului să alunece deasupra grupului aspirant până când îl introduceti în locașul corespunzător, situat deasupra hotei.

Remontați capacul filtrului de cărbune și filtrul/filtrele de grăsime și controlați funcționarea corectă a hotei.

Functionarea

Se recomandă o viteza crescută, în special în cazul unei concentrații mari de vapori în bucătărie. Vă sfătuim să o lăsați să aspire 5 minute înainte de a demara procesul de coacere și de a o lăsa în funcțiune, la închiderea procesului de coacere, pentru încă 15 minute (aproximativ).

Modelul cu panou de comandă cu 4 butoane

a b c d

a. Întrerupător lumini ON/OFF.
b. Întrerupător OFF/viteza 1
c. Selectare rapidă 2
d. Selectare rapidă 3

Modelul cu panou de comandă cu 5 butoane

a b c d e

a. Întrerupător lumini ON/OFF.
b. Întrerupător OFF motor
c. Selectare rapidă 1 (dacă sunt puțini aburi și fum)
d. Selectare rapidă 2 (dacă cantitatea de aburi și fum este medie)
e. Selectare rapidă 3 (dacă cantitatea de aburi și fum este mare)

Întreținerea

Atenție! Înainte de orice intervenție de curățenie și întreținere, deconectați hota de la rețeaua electrică, scoțând ștecherul sau deconectând întrerupătorul general al locuinței.

Curățarea

Hota trebuie curățată frecvent (cel puțin cu aceeași frecvență cu care se curăță filtrele anti-grăsime), fie în interior cât și în exterior. Pentru curățare folositii un material îmbibat cu detergenti lichizi neutri. Evitați folosirea produselor pe bază de abrazivi NU FOLOSITI ALCOOL!

Atenție: Nerespectarea normelor de curățare a hotei și de înlocuire a filtrelor conduce la potențiale riscuri de incendii. Vă sfătuim să respectați îndeaproape instrucțiunile prezente în acest manual.

Producătorul își declină orice responsabilitate în cazul daunelor la motor sau incendiilor provocate aparatului și derivate dintr-o utilizare sau întreținere incorectă precum și din nerespectarea instrucțiunilor conținute în acest manual.

Filtru anti-grăsimi

Captează particulele de grăsime care apar în timpul pregătirii alimentelor.

Trebuie curățat o dată pe lună cu detergenți neabrazivi, manual sau utilizând mașina de spălat vase, la temperaturi scăzute și folosind un program scurt.

Filtrul metallic anti-grăsimi, spălat cu mașina de spălat vase se poate decolora, dar nu-și va pierde caracteristicile de filtrare.

Pentru demontarea filtrului trageți mânerul de prindere cu resort.

Fig. 2

Filtru de cărbune (numai pentru versiunea filtrantă)

Fig. 3

Reține mirosurile neplăcute, derivate în urma procesului de coacere.

Saturația filtrului de cărbune depinde de folosirea mai mult sau mai puțin prelungită a tipului de mașina de gătit precum și de curățarea regulară a filtrului pentru grăsime. În orice caz, cartușul filtrului trebuie înlocuit cel mult la fiecare patru luni.

NU-I spălați sau refolosiți

Îndepărtați cadrul susținator al filtrului, rotind la 90° suporturile care-l fixează de hotă.

Introduceți buretele (i) de cărbune în interiorul cadrului (h) și remontați tot ansamblul în locașul corespunzător (j).

E posibil să utilizați un filtru de cărbune tradițional, care nu se spala și nu se refolosește, care trebuie înlocuit o dată la 3-4 luni.

Cadru din plastic, buretele și filtru de cărbune sunt lipite împreună, eventualul sportul furnizat împreună cu hota nu trebuie utilizat. Pentru a putea fi utilizat, introduceti-l în adecvatul locaș și fixați-l, acționând pe dispozitivii adecvați.

Înlocuirea becurilor

Deconectați hota de la rețeaua electrică.

Atenție! Înainte de a atinge becurile, asigurați-vă că nu au o temperatură ridicată.

Fig. 4

1. Scoateți protectția folositu-vă de o șurubelniță sau de o piesă identică.
2. Înlocuiti becul ars
   Folosiți doar becuri halogene de 12V -20W max - G4, având grijă să nu le atingeti cu mâna.
3. Închideți protecția (fixare prin declanșare)
   Dacă plafoniera nu se aprinde, controlați dacă ați introdus bine becurile înainte de a chema Asistența tehnică.
