NÁVOD NA OBSLUHU K3 FULL CONTROL KARCHER

Tkaninou vyztužená hadice se standardní prípoj-kou.
- minimálny prümér 1/2 palce (13 mm)
- minimálny delka 7,5 m

Prepadovy ventil brani pfekroceni pripustného pracovnho tlaku.

• Dodatečné príslušenstvī

Zylástni príslušenstvi

Upozorneni: Indikator tlaku nepodáva pri provozu s ustrojim T-Racer a jinym príslušenstvím správné informace.

• Dodatečné príslušenstvi

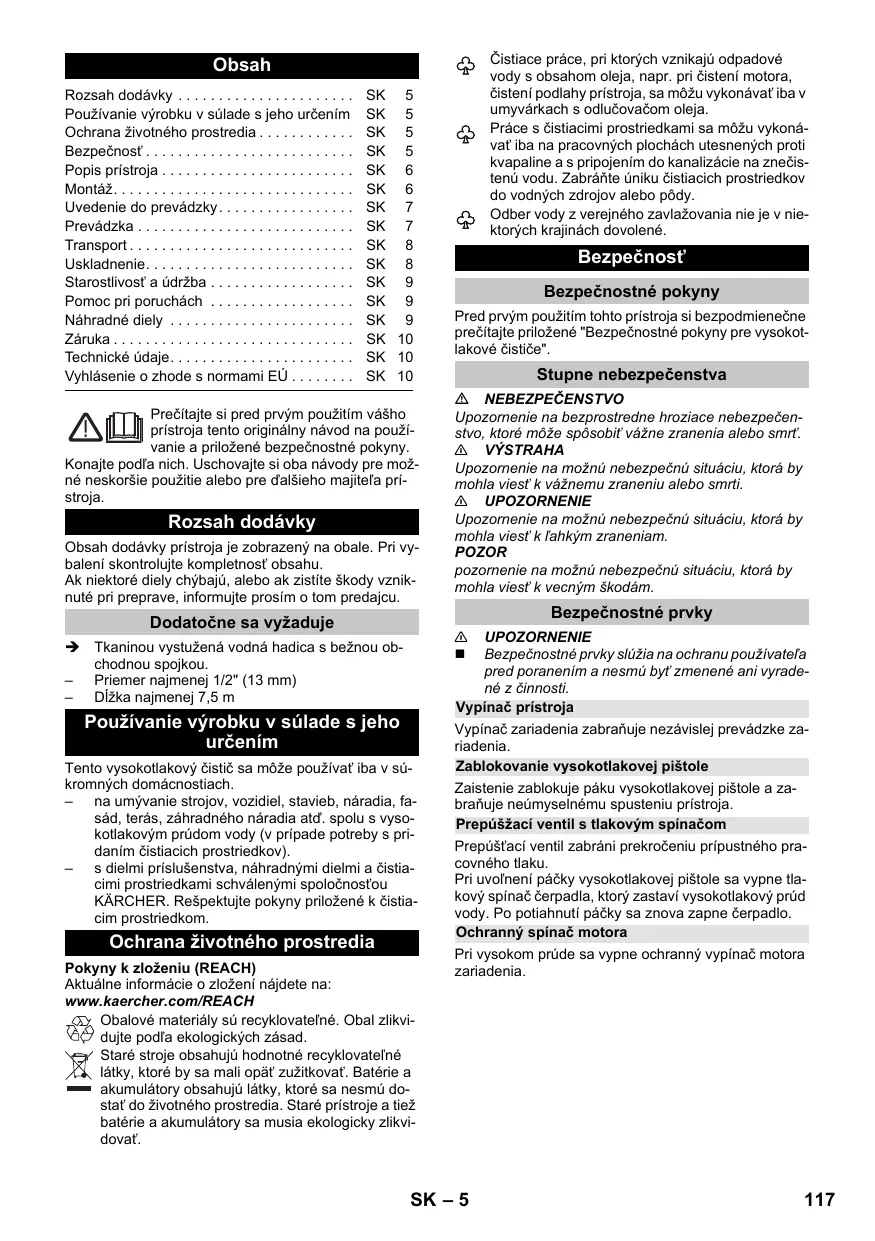

Ochrana zivotného prostredia SK 5

Bezpečnost SK 5

Popis pristroja SK 6

Montáž. SK 6

Uvedenie do prevadzky. SK 7

Prevádzka SK 7

Transport. SK 8

Uskladnenie. SK 8

Preciàte si predr pvym pouzitim vasho prístroja tento originalny návod na použivanie a priložené bepezčnostnéPokyny.

Konajte podla nich. Uschovajte si oba nadvody pre możne neskorsie pouzitie alebo pre dalsieho majitela pri-stroja.

Rozsaḥ dōdávky

Dodatočne sa vyžaduje

Tkaninou vystužená vodná hadica s beznou obchodnou spojkou.
Priemer najmenej 1 / 2'' (13 mm)
Dlizka najmenej 7,5 m

OchranaŽivotného prostredia

Pokyny k zlożeni (REACH)

Staré stroje obsahuju hodnotné recyklovatefné latky, ktoré by sa mali opat' zužitkovat'. Bâtérié a akumálutory obsahuju latky, ktoré sa nesmú dostat' do zivotného prostredia. Staré pristroje a tież batérié a akumálutory sa musia ekologicky zlikvidovat'.

Cistace prace, pri ktorych vznikaju odpadové vody s obsahom oleja, napr. pri cistení motora, cisténí podlaya pristroja, sa možu vykonávat iba v umyvärkach s odučovačom oleja.

Práce s Čistiacimi prostriedkami sa možu vykonávat iba na pracovnych plochach utesnenych proti kvapaline a s pripopením do kanilizácia na znečistenůvodu. Zabrante Úniku Čistiacih prostriedkov dovodný zdrojov alebo pódy.

OdBer vody z verejneho zavlažovania nie je v niektorych krajinach dovolené.

Bezpečnost'

BezpečnostnéPokyny

Upozomenie na bezprostredne hroziace nebezpečenstvo, ktoré möze spösobit' vážne zranenia alebo smrt'.

VYSTRAHA

Upozornenie na moznú nebepeznú situáciu, ktorá by mohla viest'k vázznemu zraneni alebo smrti.

UPOZORNENIE

Upozomenie na moznu nebezpecn situaciu, ktora by mohla viest'k Iahkym zraneniam.

POZOR

pozornenie na moznu nebezpečné situáciu, ktorá by mohla viest'k vecný škodám.

Bezpečnostné prvky

UPOZORNENIE

Bezeciostné prvy služia na ochranu použivatel pred poranenim a nesmú byt zmeneni ani vyradné z cinnosti.

Vypinač pristroja

Vypinač zariadenia zabrañuje nezávislej prevádzke zariadenia.

Zablokovanie yvsokotlakovej pistole

Zaistenie zablokuje páku vysokotlakovej pištole a za-brañuje neumyselnému spusteniu prístroja.

Prepuszaci ventil s tlakovym spinacom

Prepustaci ventil zabrani prekroceniu priustneho pracovneho tlaku.

Pri uvoleni páčky vysokotlakovej pistole sa vypne tlakový spínač Čerpadla, ktorý zastaví vysokotlakový prud vody. Po potiahnuti páčky sa znova zapné Čerpadlo.

Ochranny spinač motora

Pri vysokom prude sa vypne ochranny vypinač motora zariadenia.

Symboly na pristroji

Pristroj sa nesmie pripojit priamo na verejnú siet's pitnouvodou.

Vysokotlakovy prud sa nesmie nasmerovat na osoby, zvierata, aktivne elektrické zaria-denia alebo na samotny pristroj. Pristroj chrante pred mrazom.

Popis pristroja

V tomto nadvode na prevadzku je popisaná maximnalny vybava. Podla modelu existujurozdiely v rozsahu dováky (pozri obal).

11 Vysokotlaková prípojka

12 Vypinač zariadenia „0/OFF“/„I/ON“

13 Pripojka siete so sieovou zastrkou

14 Priestor pre prisluşenstvo

15 Hák na upevnenie siete

16 Siet' pre priehradku s prisluenstvom

17 Prepravné koliesko

18 Pata's transportnou rukovatou

19 Vysokotlakova pistol Full Control

20 Priečinok na batérié

21 LED indicator tlaku

MIX / 1 - SOFT / 2 - MEDIUM / 3 - HARD

22 Zablokovanie priehradky na baterie

23 Zablokovanie vysokotlakovej pistole

24 Tlačidlo na odpojenie vysokotlakovej hadice od vysokotlakovej pištole.

Potrebné sú dodávané skrutky a križový skrutkovač PH 2.

Namontujte pātku

Obrázok A

Nasuñte pátku.
→ Prilożené hmoźdinky zasańte do otvorov aż po doraz.
Zabezpečte pātku priloženými skrutkami.

Vysokotlakovu hadicu zasunte do ručnej strikacej pištole tak, aby bolo počut, ako zapadne na svoje miesto.
Upozornenie: Dbajte na správné nastavenie pri-pojky.
Potiahnutím za vysokotlakovú hadicu skontrolujte bezpečné spojenie.

Uvedenie do prevádzky

Pristroj postavte na rovnu plochu.
Zasuñte sieitovú zástróku do zásuvky.

Napájanievodou

Pripojovacie parametre sa uvadzaju na typovom stitku a v technickych udajoch.

POZOR

Necistoty vo vode mozu poskodit' yvosoklotakové Čerpadlo a prislušenstvo. Na ochranu sa odporuča použitie vodného filtra spolocnosti KÁRCHER (şpecialne prislušenstvo, objednávacie cislo 4.730-059).

Napájanievodu zvodovodu

Rešpektujte platné predpisy vodárenského podniku. POZOR

Hadicove spojky z kovu s Aquastop mozu sposobit' poskodenie cerpadla! Pouzivaje hadicov spojku z plastu alebo masodznu hadicov spojku firmy KARCHER.

Obrazok F

Dodávaný spojovací diel naskrutkujte na vodnú pri-pojku zariadenia.
Nasunte privodnú hadicu vody na spojku na pripojke vody.
Pripojte hadicu knapajaniu vodou.
Uplne otvorte vodovodn'y kohut.

Nasávanie vody z otvorenych nárží

Toto yvsokotlakové Čiastice zariadenie je spolu so sacou hadicou spoločnosti KÁRCHER so spātným venti-lom (špecialnié prislušenstvo, objednávacie Čísló 2 643-100) vchodné na odsvanie povrchovej vody napr. z nádrží na daždovú vodu alebo rybníkov (maximálnu nasávaci vyskū najdete v technickych udajoch).

Upozorenie: Pri sacej prevadzke nie je potrebna spojka pre vodnú prípojku.

Naplnte nasavaci hadicu vodou.
→ Na tripojku vody naskrutkujte ysvávaciu hadiću prístroja a zavesto na zdroj vody (napriklad zásobnik dázóvej vody).

Pred prevázkou odvzdušnite nasledovne prístroj:

Zapnite zariadenie, I/ZAP".
OdklokJte paCKu vysokotlakovej piStole.
Po stlačeni páčky vysokotlakovej pistole sa zapné prístroi.
→ Nechajte bezat pristroj (max. 2 minuty), kym nezačneunikat voda bez bubliniek z vsokotlakovej pistole.
Uvolnite paCKu vysokotlakovej pistole.
Zablokujte pačku vysoktolakovej pištole.

Prevádzka

POZOR

Chod naSucho viac ako 2 minuty sposobi poskodenie vysokotlakoveho cerpadla. Ak pristroj do 2 minut neyvtvor tlak, vypnite pristroj a postupjte podlaPokynov uvedenych v kapitole „Pomoc v priada poruch".

Prevadzka's vysokym tlakom

UPOZORNENIE

Pri cisteni lakovanych povrchov dodržiavaje vzdialenost streikania majmenej 30 cm, aby ste zabrani poškodeniu.

POZOR

Automobilove pneumatiky, lak alebo citilvé plochy, napr. drevo nečistite s fržkou na blato. Vzníka nebezpečenstvo poskodenia.

Zvol'te vchodnu Roztrekovaciu rurku na cistenie.

Obrázok

Na yvsokotlakovu pištol nasadte rozstrekovaciu rurku a upevnite otočenim 090°.
Zapnite zariadenie „I/ZAP".
OdklokJte paCKu vysokotlakovej pistole.
Po stlăcení páčky vysokotlakovej pištole sa zapne pristroj. Upozornenie: Ak sa páka opăt uvoñí, zariadenie sa opăt vypne. Vysoký tlak dostáva v systéme zachovaný.

Full Control Rozstrekovacia rurka Vario Power

Otačaje rostrekovaciu rurku, kym sa na indikátore tlaku vyoskotlakovej pištole nerozsvieti LED pootrebného tlakového stopná.

Full Control systém

Indikator tlaku na yvsokotlakovej piostoli zobrazije po-cas prevazky s Rozstrekovacou rurkou Full Control aktualne nestaveny tlakovy stupeh.

Upozornenie: Indikator tlaku nie je počas prevádžky s T-Racer a iným príslušenstvom funkčné.

Tlakový stipuěn		Odporúčaný napr. pre
3 HARD	HARD	kamenné terasy z dlaždć alebo vymývaného betónu, asfalt, kovo- né povrchy, záhradné príslušen- stvo (fúrik, rý' a pod.)
2 MEDIUM	MEDIUM	osobné vozidlá / motocykle, tehlo- né povrchy, steny s omietkou, plastový nábytok
1 SOFT	SOFT	drevené povrchy, bicykle, pieskov- cové povrchy, ratanový nábytok
MIX		Prevádzka s Čistiacim prostried- kom

POZOR

Citlivost materiakov sa moze podla veku a stavu vyrazne odliosvat'. Uvedené odporucania su nezavazné.

Prevadzka s cistiacim prostriedkom

Váčsina cristiac prostriedkov spolodnosti KÁRCHER SA dá kúpí pripravena na použitie vo fšaì s cristiac prostriedkom Plug'n' Clean.

Upozorenie: Cistiaci prostriedok mozno primiešavat iba pri nízkom tlaku.

NEBEZPECENSTVO

Pri použivaní cistiachov musite rešpektovat dátový bezpečnostné list vyrobu cistiachov prostriedkov, hlavnéPokyný k osobnej ochraněj výbave.

Odstränte kryt z făse na Čistiaci prostriedok Plug 'n' Clean.

Obrázok H

• Volite'né príslušenstvo

Zatačte flâsu s cistiacim prostriedkom otvorom smerom dole do prípojky cistiache prostriedku Plug'n' Clean.
Pouzite Rozstrekovaci rurku Vario Power.
Otacajte Rozstrekovacou rurkou v smere, MIX^ kym sa na indikatore tlaku yvsokotlakovej pistole nerozsvieti LED MIX^ .

Upozornenie: Tym sa pri prevadze primiešava roztok Čistaceho prostriedku do prudu vody.

Postavte vysokotlakovu pistol's Roztrekovacou rurkou do parkovacej polohy.
Pri dlhšich prestávkach pri práci (viac ako 5 minút) vypnite zariadenie vypínačom „0/OFF".

Ukončenie prevadzky

Vysokotlakovú hadicu odpojte len od vysokotlakovcej pistole alebo pristroja, ak nie je v systéme ziadny tlak.

Vodovodny kohut uzavrite.
Stlacte pačku vysokotlakovej pištole, aby sa odstránil ešte existujuci tlak v système.
Uvolnite pačku vysokotlakovej pistole.
Zablokujte pačku vysokotlakovej pištole.

POZOR

Po odpojen privodnej alebo vysokotlakovej hadice moze po ukonceni prevadzky z pripojok vytekat' horica voda.
Zariadenie odpojte od vodovodnej pripojky.

Transport

UPOZORNENIE

Nebezpečenstvo zranenia a poskodenia!

Pre prepravou poležiačky: Flăsu Plug'n! Clean na cristiaci prostrihedok vybete z miesta uloženia a uzavrite pomocou krytu.
Prístroj zaistite proti zošmyknutiu a prevráteniu.

Uskladnenie

UPOZORNENIE

Nebezpečenstvo zranenia a poškodenia!

Vymena baterii vysokotlakovej pistole

Baterie su vybité, ked sa na displeji vysokotlakovej pistole nič nezobrazije.

Sū potrebné dve batre alebo akumuláry s velkostfou AAA.

ObrazokK

Stlačte uzatváraciu zarázku.
Otvorte priehradku na baterie.
Vybertebaterie.
Vlozte nové batiéra d'avajte pritom pozor na správnu polaritu.
Uzavrite priehradku na baterie.
Pouzité batarie zlikvidujte podla platnych predipisov.

Pomoc pri poruchach

NEBEZPECENSTVO

Opravy a práce na elektrickych konstrukčných dielcoch moze vykonávat' vyhradne autorizovaný zákaznicky servis.

Pomocou nasledujuceho prehladu mozno l'ahko odstranit drobné poruchy.

V pripe pochybnosti sa laskavo obratte na autorizovanu servisnu sluzbu.

Spotrebič sa nezapina

Po stlačeni páčky vysokotlakovej pištole sa zapne prístroi.
Skontrolujte, Č napatie uvedene na vyrobnom Štítku suhlasí s napatim napajacieho zdroja.
Skontrolujte, cie nie je kabel elektrickej siete poskodeny.
Motor je pretäzený, aktivoval sa ochranny spínač motora.
Zariadenie vypnite ,0/VYP".
- Nechajte pristroj vychladn't Jednu hodinu.
Zapnine pristroj a uvedte ho do cinnosti. Ak sa porucha vyskytne znovu, nechajte pristroj skontrolovat servisnou sluzbou pre zakaznikov.

Zariadenie nebezí, motor zavija

Pokles napătia z dóvodu slajei siete alebo pri použití predlžovacieho kábla.

Pri zapnuti najprv sltae paku vsokotlakovej pisto, potom prepnite vypinae pristroja do polohy /ON".

Zariadenie nedosahuje požadovaný tlak

Skontrolujte nastavenie trysky.
→ Skontrolujte zásobovanie vodou na dostatočné prepravované množstvo.
Plochymi kliestami vytiahnite sitko z vodovodnej pripojky a umyte ho pod tecucou vodou.
Pred prevázkou zariadenie odvizdušnite. Zariadenie zapnite bez pripojenej trysky a nechajte ho bežat dovstedy (max. 2 minúty), kým na pištoli nevyteká voda bez bublin. Zariadenie vypnite a opát pripoje trysku.

Silné výkyvy tlaku

Vycistite vysokotlakovu dzyu: Ihlou odstrante ne-cistoty z vtania dzyz a vyplachnitevodou smerom dopredu.
Skontrolutje pritekajuce mnozstvo vody.

Zariadenie netesni

→ Malá netesnost' prístroja je technicky podmienená. Pri velkej netesnosti sa obrte na autorizovanú servísné slúžbu.

Cistaci prostriedok sa nenasáva

Použite Rozstrekovaciu rurku Vario Power. Trysku otočte do polohy „Mix".
Skontrolujte, cfa'sa Plug'n' Clean na cistiaci prostriedok spravne dosada snerom dole v pripojke na cistiaci prostriedok.

Ziadne zobrazovanie tlaku na vysokotlakovej pištoli

Kontrola/vymena batérii

Náhradné diely

V kazdej krajine platia zaručné podmienky nasej distribučné organisacižé. Pripadné poruchy spotrebiča odstránime poças zaručnej lehoty bezplatne, ak šićinou chyby materiali alebo výrobné chyby. Pri uplatnovaní zaruky sa spolu s dokladom o kúpe zariadenia láskavo obratte na predajcu alebo na najblížsí autorizovany zákaznicky servis. Adresy nájdete na: www.kaercher.com/dealersearch

Technické udaje

Technické zmeny vyhradené.

Vyhlasenie o zhode s normami EU

Tymto vyhlasujeme, ze dalej označený stroj zodpovedá na záklate jeho koncepce a konstrukcí a taksto vyhotovenia, ktoré sme dodali, príslušným základným poziadvakám na bezpečnost' a ochranu zdravia uvedenym v smerniciach EU. Pri zmene stroja, ktorá nebola nami odsuhlasená, stráça toto prehlasenie svju platnost'.

Vyrobok: Vysokotlakovcistich

Typ: 1.324-xxx

Prisluşné Smernice EU:

2000/14/ES

2004/108/ES

Uroven akustického vykonu dB(A)

Namerana: 88

Zaručovana: 90

Podpísaný Jednajú v povereni a splnou mocou Jednatelstva.

H.Jenner

CEO

S. Reiser

Head of Approbation
