NÁVOD NA OBSLUHU RBC40SB RYOBI

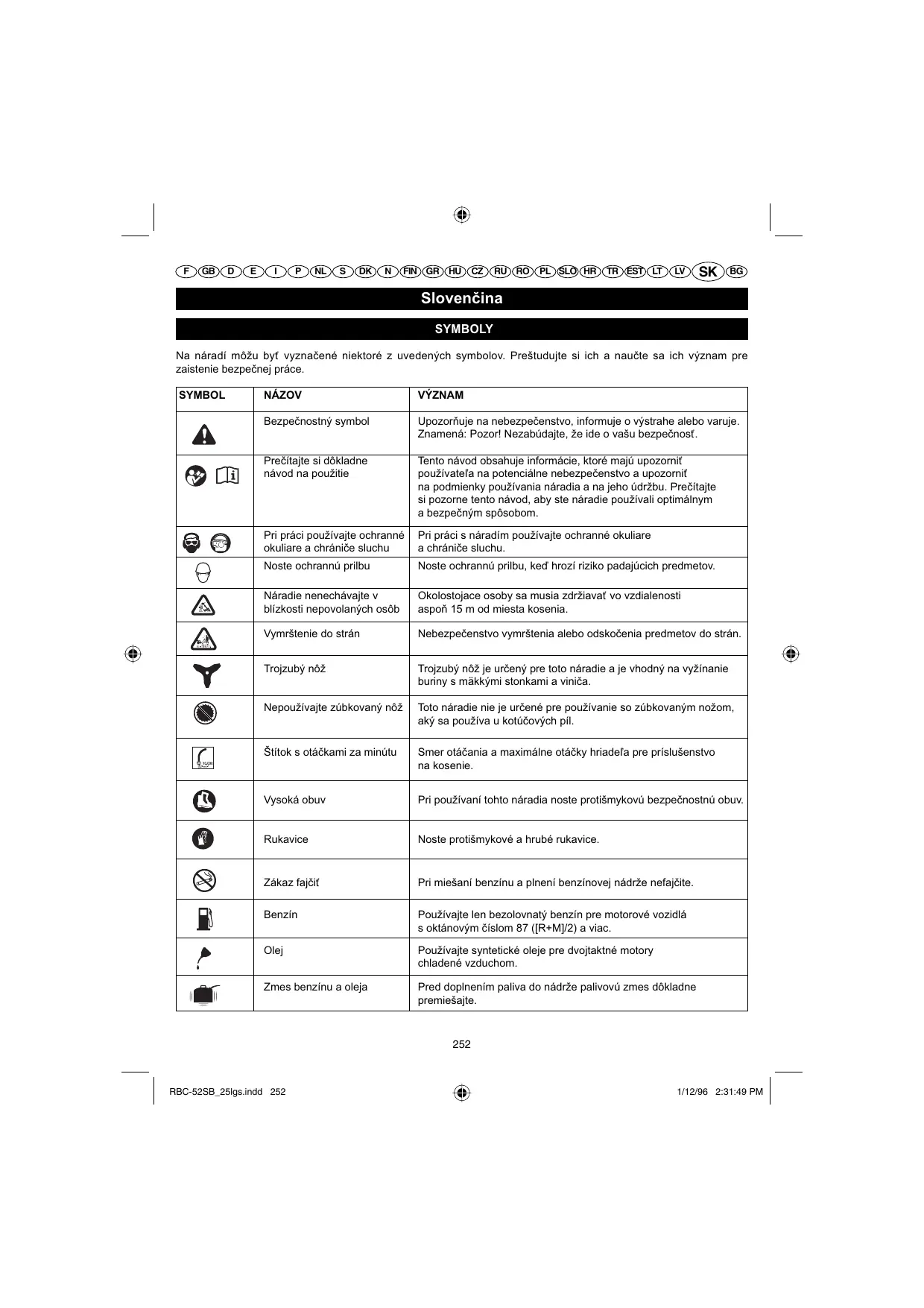

Slovenčina SYMBOLY Na náradí môžu byť vyznačené niektoré z uvedených symbolov. Preštudujte si ich a naučte sa ich význam pre zaistenie bezpečnej práce. SYMBOL NÁZOV VÝZNAM Bezpečnostný symbol Upozorňuje na nebezpečenstvo, informuje o výstrahe alebo varuje. Znamená: Pozor! Nezabúdajte, že ide o vašu bezpečnosť. Prečítajte si dôkladne návod na použitie Tento návod obsahuje informácie, ktoré majú upozorniť používateľa na potenciálne nebezpečenstvo a upozorniť na podmienky používania náradia a na jeho údržbu. Prečítajte si pozorne tento návod, aby ste náradie používali optimálnym a bezpečným spôsobom. Pri práci používajte ochranné okuliare a chrániče sluchu Pri práci s náradím používajte ochranné okuliare a chrániče sluchu. Noste ochrannú prilbu Noste ochrannú prilbu, keď hrozí riziko padajúcich predmetov. Náradie nenechávajte v blízkosti nepovolaných osôb Okolostojace osoby sa musia zdržiavať vo vzdialenosti aspoň 15 m od miesta kosenia. Vymrštenie do strán Nebezpečenstvo vymrštenia alebo odskočenia predmetov do strán. Trojzubý nôž Trojzubý nôž je určený pre toto náradie a je vhodný na vyžínanie buriny s mäkkými stonkami a viniča. Nepoužívajte zúbkovaný nôž Toto náradie nie je určené pre používanie so zúbkovaným nožom, aký sa používa u kotúčových píl. Štítok s otáčkami za minútu Smer otáčania a maximálne otáčky hriadeľa pre príslušenstvo na kosenie. Vysoká obuv Pri používaní tohto náradia noste protišmykovú bezpečnostnú obuv. Rukavice Noste protišmykové a hrubé rukavice. Zákaz fajčiť Pri miešaní benzínu a plnení benzínovej nádrže nefajčite. Benzín Používajte len bezolovnatý benzín pre motorové vozidlá s oktánovým číslom 87 ([R+M]/2) a viac. Olej Používajte syntetické oleje pre dvojtaktné motory chladené vzduchom. Zmes benzínu a oleja Pred doplnením paliva do nádrže palivovú zmes dôkladne premiešajte.

Slovenčina SYMBOLY Na náradí môžu byť vyznačené niektoré z uvedených symbolov. Preštudujte si ich a naučte sa ich význam pre zaistenie bezpečnej práce. SYMBOL NÁZOV VÝZNAM Stlačte 5-krát gumový balónik. Vyhovuje všetkým regulačným normám v krajine EÚ, v ktorej bol výrobok zakúpený. Ďakujeme vám, že ste si kúpili výrobok značky Ryobi.

Táto nová strunová kosačka/krovinorez bola vyvinutá a vyrobená v súlade s najnáročnejšími požiadavkami na spoľahlivosť, jednoduchosť a bezpečnosť obsluhy. Pokiaľ ju budete udržiavať v dobrom stave, budete mať počas dlhých rokov odolné, výkonné a bezpečné záhradnícke náradie.

UPOZORNENIE Aby ste znížili riziko úrazu, je potrebné prečítať a pochopiť pokyny uvedené v tomto návode.

UPOZORNENIE Pred použitím náradia si pozorne prečítajte tento návod na použitie a oboznámte sa so všetkými bezpečnostnými a prevádzkovými pokynmi uvedenými v tomto návode. Nedodržanie týchto pokynov môže spôsobiť požiar, úraz elektrickým prúdom alebo iné vážne poranenie. Návod uschovajte, aby ste sa pri práci mohli doň pozrieť a informovať prípadných ďalších používateľov náradia.

Pred použitím strunovej kosačky/krovinorezu si prečítajte všetky bezpečnostné pokyny pre zaistenie bezpečnej práce. Dodržiavajte všetky bezpečnostné pokyny. Nedodržanie všetkých uvedených bezpečnostných pokynov môže spôsobiť vážne poranenia. Nedovoľte toto náradie používať deťom a osobám, ktoré nemajú skúsenosti s jeho používaním. Náradie nikdy neuvádzajte do chodu v uzavretých alebo nedostatočne vetraných priestoroch, pretože výfukové plyny môžu byť smrteľné. Pred každý použitím náradia odstráňte všetky prekážky z pracovnej zóny. Odstráňte kamene, črepiny, klince, kovové káble alebo povrazy, ktoré by mohli byť vymrštené do strán alebo by mohli uviaznuť vo vyžínacej hlave alebo v noži.

Pri práci s náradím používajte ochranné okuliare a chrániče sluchu. Noste dlhé a hrubé nohavice, vysokú obuv a rukavice. Nenoste voľný odev, krátke nohavice ani žiadne šperky a nikdy nepracujte s bosými nohami. Pokiaľ máte dlhé vlasy, zopnite si ich alebo stiahnite gumičkou nad úrovňou ramien, aby sa nemohli zachytiť v pohyblivých častiach náradia. Okolostojace osoby, deti a zvieratá musia zostať vo vzdialenosti aspoň 15 metrov od používaného náradia. Nepoužívajte náradie, keď ste unavení, chorí alebo pod vplyvom alkoholu, drog alebo liekov, ktoré znižujú pozornosť. Náradie nepoužívajte, pokiaľ nemáte dostatočné osvetlenie na prácu. Vždy pracujte v rovnovážnej a stabilnej polohe. Zaujmite pevný postoj a ruky nenaťahujte príliš ďaleko alebo vysoko. Inak by ste mohli stratiť rovnováhu a spadnúť alebo dotknúť sa horúcich častí náradia. Všetky časti tela musia byť v dostatočnej vzdialenosti od pohybujúcich sa častí náradia. Nedávajte ruky do blízkosti výfuku alebo valca strunovej kosačky/krovinorezu, pretože tieto časti pri používaní dosahujú vysoké teploty. Vždy vypnite motor a odpojte kábel sviečky pred akýmkoľvek zoraďovaním alebo opravami, s výnimkou zoraďovania karburátora. Pred každým použitím náradie dôkladne skontrolujte, či žiadna časť nie je uvoľnená, či neuniká palivo a pod. Ak je niektorá časť chybná, je potrebné ju pred použitím náradia vymeniť. Vyžínacia hlava alebo nôž sa budú pri nastavovaní karburátora otáčať. U niektorých osôb môžu vibrácie ručného náradia spôsobiť tzv. Raynaudov syndróm. Táto choroba sa prejavuje pichaním, znecitlivením a zmodraním celých prstov na ruke a stuhnutím kĺbov v dôsledku vystavenia chladu.

Pri tejto chorobe hrajú čiastočne úlohu dedičné faktory, vystavenie chladu a vlhkosti, životospráva, fajčenie a pracovné návyky. V súčasnosti nie je dobre známy prah vibrácií a doba expozície, ktoré môžu viesť k vzniku Raynaudovho syndrómu. Preto vo vlastnom záujme obmedzte vystavenie vibráciám dodržiavaním niekoľkých základných pravidiel: a) V chladnom počasí sa teplo oblečte. Pri práci s náradím noste ochranné rukavice, aby boli ruky a zápästia v teple. Chlad sa považuje za jeden z hlavných faktorov vzniku Raynaudovho syndrómu. b) Po práci s náradím si stále trochu zacvičte, čím sa zlepší obeh krvi. c) Pri práci robte pravidelné prestávky. Obmedzte každodennú dobu vystavenia vibráciám. Ak trpíte niektorým z uvedených príznakov, náradie ihneď prestaňte používať a poraďte sa s lekárom. Náradie udržiavajte v dobrom stave, kontrolujte, či sú všetky časti riadne pritiahnuté. Opotrebované a poškodené súčiastky treba vymeniť. Benzín miešajte a skladujte v nádobe určenej na skladovanie benzínu (kanister). Benzín miešajte vonku, v bezpečnej vzdialenosti od zdrojov iskrenia a otvoreného ohňa. Akýkoľvek rozliaty benzín ihneď utrite. Pred spustením motora sa postavte do vzdialenosti 9 m od miesta, kde ste nalievali benzín do nádrže. Pred dopĺňaním benzínu do nádrže alebo uskladnením náradia motor vypnite a počkajte, kým motor nevychladne. Pred prepravou náradia v aute počkajte, kým motor nevychladne. Potom vyprázdnite benzínovú nádrž a náradie upevnite, aby sa počas prepravy nepohybovalo.

Náradie nikdy nepoužívajte, pokiaľ ochranný kryt nie je nasadený a nie je v dobrom prevádzkovom stave. Strunovú kosačku držte pri práci obidvomi rukami za obidve rukoväte. Pri práci nedvíhajte vyžínaciu hlavu nad úroveň svojho pásu. Nikdy sa nesnažte kosiť, pokiaľ je vyžínacia hlava viac ako 76 cm nad zemou. Ak je vyžínacia hlava popraskaná alebo inak poškodená, vymeňte ju za novú. Skontrolujte, či je vyžínacia hlava správne inštalovaná a upevnená. Nedodržanie tohto pokynu môže spôsobiť vážne zranenia. Skontrolujte, či sú všetky bezpečnostné prvky náradia (remene, deflektory a rukoväte) správne inštalované a upevnené. Pri výmene struny používajte len originálne struny doporučené výrobcom. Nepoužívajte žiadny iný rezný nástroj. Po vypnutí motora nechajte otáčajúci sa nôž vo vysokej tráve alebo v burine, kým sa nezastaví. Krovinorez nepoužívajte, kým nebude ochranný kryt noža pevne upevnený a v dobrom stave. Pri montovaní alebo vyberaní nožov používajte hrubé rukavice. Pred odstraňovaním predmetov zachytených v noži alebo pred vyberaním či montovaním noža vždy vypnite motor. Nedotýkajte sa noža ani ho nezastavujte, keď sa otáča. Nôž, otáčajúci sa zotrvačnosťou po vypnutí motora alebo uvoľnení plynovej páčky, môže spôsobiť zranenie. Dávajte pozor, kým sa nôž úplne neprestane otáčať. Poškodený nôž vymeňte. Pred každým použitím sa vždy uistite, či je nôž správne nainštalovaný a pevne upevnený. Nedodržanie tohto pokynu môže spôsobiť vážne zranenia. Používajte len náhradný TROJZUBÝ nôž určený pre používanie s týmto krovinorezom. Nepoužívajte žiadny iný nôž. TROJZUBÝ nôž je vhodný len na vyžínanie buriny s mäkkými stonkami a viniča. Nepoužívajte tento nôž na žiadny iný účel. Nikdy nepoužívajte TROJZUBÝ nôž na strihanie drevnatých kríkov. Dávajte mimoriadny pozor pri používaní noža s týmto náradím. Vymrštenie náradia je reakcia, ktorá môže vzniknúť, keď sa otáčajúci sa nôž dotkne niečoho, čo sa nedá rezať. Tento kontakt môže spôsobiť, že nôž na chvíľu zastane a náhle “vymrští” náradie smerom od predmetu, ktorý zasiahol. Táto reakcia môže byť dostatočne prudká na to, aby spôsobila, že obsluhujúci pracovník stratí kontrolu nad náradím. Vymrštenie náradia môže vzniknúť bez výstrahy, ak sa nôž zachytí, uviazne alebo sa zablokuje. Najčastejšie sa to môže stať v oblastiach, kde je obtiažne vidieť materiál, ktorý sa vyžína. Vyžínanie buriny bude jednoduché a bezpečné, keď budete postupovať sprava doľava. Ak by ste narazili na neočakávaný predmet alebo drevený peň, malo by sa takto minimalizovať vymrštenie náradia.

(v súlade s ISO 10884) POPIS Nikdy nevyžínajte materiál priemeru viac ako 13 mm. Pri používaní kosačky/krovinorezu vždy noste ramenný popruh a nastavte ho do pohodlnej pracovnej polohy. Pri vyžínaní s nožom držte obidve rukoväte pevne. Nôž držte ďalej od tela a pod úrovňou pásu. Nikdy nepoužívajte krovinorez vo výške 76 cm alebo vyššie nad úrovňou zeme. Nôž zakryte ochranným krytom noža pred uskladnením náradia alebo počas jeho prepravy. Pred začatím používania náradia ochranný kryt noža vždy zložte. Ak ochranný kryt noža nezložíte, môže pri začatí otáčania sa noža odletieť.

Hmotnosť - Bez paliva, bez rezacieho príslušenstva - S nožom - S vyžínacou hlavou Objem nádrže Pracovný záber Objem motora RBC-52SB RBC-40SB Maximálny výkon motora (v súlade s normou ISO 8893) RBC-52SB RBC-40SB Maximálne otáčky Výkon motora pri maximálnych otáčkach Voľnobežné otáčky Spotreba paliva (v súlade s ISO 8893) pri maximálnom výkone motora Špecifická spotreba paliva (v súlade s ISO 8893) pri maximálnom výkone motora Úroveň vibrácií pri voľnobehu - ľavá rukoväť - pravá rukoväť Úroveň vibrácií pri maximálnych otáčkach - ľavá rukoväť - pravá rukoväť Úroveň akustického tlaku (v súlade s EN ISO 11806:1997, ISO 7917:1987) Hladina akustického výkonu 115 dB(A) 7,52 kg 7,87 kg 7,72 kg 1230 cm3 415 mm 51,7 ccm 40 ccm 1,4 kW / 1,9 HP 1,27 kW / 1,7 HP 10 000 ot./min 12 500 ot./min 2 250 - 2 750 ot./min Kľúč M6 Otvor v kryte prevodovky Otvor v hornej prírubovej podložke Horná prírubová podložka Kryt rezného kotúča Rezný kotúč Tanierová podložka Podložka Matica rezného kotúča Kryt prevodovky Kľúč na zapaľovacie sviečky Vyžínacia hlava Spojovací prvok Deflektor na vyhadzovanie trávy Skrutka pre deflektor na vyhadzovanie trávy Poistný výstupok Drážka Tyč rukoväte Spodná upínacia svorka Rúrka násady Plynová páčka Horná upínacia svorka Karabínka Oko na zavesenie popruhu Jazýček na rýchle uvoľnenie Upevňovací držiak Oblasť kosenia s maximálnou účinnosťou Nebezpečná oblasť kosenia Spínač zapaľovania Gumový balónik Páčka Ochranný kryt rezného kotúča Filter MONTÁŽ 0,85 kg/h RUKOVÄŤ (obr. 2) 0,45 kg/h

Položte tyč rukoväte (18) do spodnej upínacej svorky (19), ktorá sa nachádza na rúrke násady (20). Poznámka: Plynová páčka (21) musí byť nainštalovaná na pravej strane obsluhy. Položte hornú upínaciu svorku (22) a dotiahnite štyri skrutky M5 x 25. Nastavte tyč rukoväte tak, aby ste dosiahli čo najlepšie ovládanie v pohodlnej zvislej polohe. PRIPOJENIE RAMENNÉHO POPRUHU (obr. 3) 102 dB(A)

Nastavte oko na zavesenie ramenného popruhu do takej polohy, aby nôž alebo príslušenstvo na kosačku boli 100 až 300 mm nad povrchom zeme. Poznámka: Ak chcete náradie rýchlo odpojiť od ramenného popruhu, prudko potiahnite jazýček na rýchle uvoľnenie (25). INŠTALÁCIA VYŽÍNACEJ HLAVY (obr. 6) POUŽÍVANIE OCHRANNÉHO KRYTU A KRYTU NOŽA (obr. 4)

Pripevnite kryt noža k upevňovaciemu držiaku (26), zasuňte štyri skrutky (M5x16) zo spodnej strany krytu noža cez upínací pliešok a do upevňovacieho držiaka. Pomocou dodaného skrutkovača pevne pritiahnite všetky štyri skrutky. Poznámka: Keď používate vyžínaciu hlavu (12), musí byť ku krytu noža pripevnený kryt struny.

UPOZORNENIE Pred vykonávaním akýchkoľvek nastavení, ako je napr. výmena vyžínacích hláv, vždy vypnite motor a vyberte kábel zapaľovacej sviečky, aby ste znížili riziko vážneho zranenia.

Vložte kľúč M6 cez otvor v kryte prevodovky a otvor v hornej prírubovej podložke. Vyberte vyžínaciu hlavu otáčaním doprava. Keď je kľúč M6 na mieste, vyberte spojovací prvok otáčaním doprava. Vyberte tanierovú podložku a hornú prírubovú podložku. Odložte si ich pre inštaláciu rezného kotúča. Uvoľnite skrutku na deflektore na vyhadzovanie trávy. Vyberte deflektor na vyhadzovanie trávy tak, že zatlačíte na dva poistné výstupky a zároveň budete deflektor ťahať smerom od krytu rezného kotúča. POZNÁMKA: Súčiastky pre vyžínaciu hlavu a deflektor na vyhadzovanie trávy skladujte spolu pre neskoršie použitie. INŠTALÁCIA REZNÉHO KOTÚČA (obr. 7)

ODMONTOVANIE REZNÉHO KOTÚČA (obr. 7)

Nasuňte hornú prírubovú podložku na hriadeľ pohonu s prehĺbenou stranou smerom k prevodovej hlave. Nasaďte tanierovú podložku s vyčnievajúcou stranou smerom od hornej prírubovej podložky. Vložte kľúč M6 cez otvor v kryte prevodovky a otvor v hornej prírubovej podložke. Nasaďte menší koniec spojovacieho prvku (13) k prevodovej hlave otáčaním doľava. Pevne pritiahnite. Keď je nasadený kľúč M6, nasaďte vyžínaciu hlavu (12) na väčší koniec spojovacieho prvku otáčaním doľava. Pevne pritiahnite.

Pripevnite deflektor na vyhadzovanie trávy (14) ku krytu rezného kotúča zasunutím 2 poistných výstupkov do dvoch drážok a pritiahnite skrutku deflektora pomocou skrutkovača na kľúči na zapaľovacie sviečky. POZNÁMKA: Súčiastky pre krovinorez skladujte spolu pre neskoršie použitie. Vložte kľúč M6 (1) cez otvor v kryte prevodovky (2) a otvor v hornej prírubovej podložke (3). Vyberte maticu rezného kotúča (9) otáčaním doprava pomocou väčšieho konca kľúča na zapaľovacie sviečky (11). Vyberte podložku (8), kryt rezného kotúča (5), tanierovú podložku (7), rezný kotúč (6) a hornú prírubovú podložku (4). Hornú prírubovú podložku a tanierovú podložku odložte pre inštaláciu vyžínacej hlavy.

Nasuňte hornú prírubovú podložku na hriadeľ pohonu s prehĺbenou stranou smerom k prevodovej hlave. Vycentrujte rezný kotúč na hornej prírube tak, aby dobre dosadol. Nasaďte tanierovú podložku s vyčnievajúcou stranou smerom od rezného kotúča. Položte kryt rezného kotúča a podložku navrch. Nasaďte maticu rezného kotúča otáčaním doľava. Vložte kľúč M6 cez otvor v kryte prevodovky a otvor v hornej prírubovej podložke. Pevne pritiahnite maticu rezného kotúča pomocou väčšieho konca kľúča na zapaľovacie sviečky.

Prečítajte si pozorne návod na používanie a dodržiavajte všetky upozornenia a bezpečnostné pokyny.

Okolostojace osoby, najmä deti a zvieratá, musia byť vo vzdialenosti aspoň 15 m od miesta kosenia.

Pri manipulácii s palivom buďte vždy opatrní, ide o ľahko zápalnú látku. Benzín miešajte a prelievajte vždy vonku, v bezpečnej vzdialenosti od zdrojov iskrenia a otvoreného ohňa. Nevdychujte benzínové výpary. Vyvarujte sa priameho kontaktu s benzínom alebo olejom. Dávajte pozor, aby nedošlo k vystreknutiu benzínu alebo oleja do očí. Pri vniknutí benzínu alebo oleja do očí treba oči ihneď dôkladne vypláchnuť čistou vodou. Ak je očná sliznica podráždená, ihneď vyhľadajte lekára. Rozliaty benzín ihneď utrite.

Tento výrobok je vybavený dvojtaktným motorom, ktorý na svoju prevádzku potrebuje zmes benzínu a syntetického oleja pre dvojtaktné motory. Zmiešajte bezolovnatý benzín a syntetický olej pre dvojtaktné motory v čistej nádobe, ktorá zodpovedá bezpečnostným predpisom. Motor používa bezolovnatý benzín pre motorové vozidlá s oktánovým číslom 87 ([R + M] / 2) a viac. Nepoužívajte žiadny druh zmesí benzínu a oleja z benzínových čerpacích staníc. Tieto zmesi sú určené pre mopedy, motocykle atď. Používajte len syntetický olej pre dvojtaktné motory. Nepoužívajte olej pre motorové vozidlá ani olej pre prívesné dvojtaktné lodné motory. Zmiešajte syntetický olej pre dvojtaktné motory a benzín v pomere 30:1. Pred doplnením paliva do nádrže palivovú zmes dôkladne premiešajte. Pripravte palivovú zmes v malom množstve. Nepripravujte palivovú zmes na dlhšie obdobie ako 30 dní. Odporúčame používať syntetický olej pre dvojtaktné motory so stabilizačnou prísadou. 1 liter 2 litre 3 litre 4 litre 5 litrov

30:1 POUŽÍVANIE STRUNOVEJ KOSAČKY (obr. 8) Držte pravú rukoväť kosačky pravou rukou a ľavú rukoväť ľavou rukou. Po celý čas obsluhy držte náradie pevne obidvomi rukami. Strunovú kosačku držte tak, aby sa vám pracovalo pohodlne - pravá rukoväť by mala byť asi vo výške bedier. Kosačku vždy používajte na plný pracovný režim. Vysokú trávu koste zhora nadol, aby sa tráva nemohla namotať okolo rúrky násady alebo vyžínacej hlavy. To by spôsobilo prehrievanie motora. Ak sa tráva namotá okolo vyžínacej hlavy, vypnite motor, odpojte kábel sviečky zapaľovania a odstráňte všetku trávu. Pri dlhodobom používaní náradia na stredný pracovný výkon by dochádzalo k úniku oleja z výfuku.

UPOZORNENIE Pri používaní nožov musíte byť mimoriadne opatrní, aby bola zaistená bezpečná práca. Prečítajte si bezpečnostné pokyny pre bezpečné prácu s nožom, pozrite si “Bezpečnostné pokyny pre prácu s krovinorezom a nožom”. ODPORÚČANIA PRI KOSENÍ (obr. 9)

Kosačku nakloňte smerom k miestu, na ktorom kosíte trávu - pozri oblasť kosenia s maximálnou účinnosťou (27). Pri nesprávnom naklonení kosačky môže byť kosenie nebezpečné - pozri nebezpečná oblasť kosenia (28). Kosenie sa uskutočňuje na koncoch reznej struny, preto nezasúvajte vyžínaciu hlavu do vysokej trávy. Pri kolízii s ostnatým drôtom, plotom, stenami, chodníkmi alebo drevom dochádza k rýchlemu opotrebeniu reznej struny. Struna sa môže v niektorých prípadoch aj pretrhnúť. Vyhýbajte sa stromom a kríkom. Stromová kôra, profilové drevené lišty, palubovky, tyčové ploty sa môžu poškodiť pri náraze na reznú strunu.

POUŽÍVANIE KROVINOREZU (obr. 10-11) Držte pravú rukoväť krovinorezu pravou rukou a ľavú rukoväť ľavou rukou. Počas práce držte náradie pevne obidvomi rukami. Krovinorez držte tak, aby sa vám pracovalo pohodlne - pravá rukoväť by mala byť asi vo výške bedier. Náradie pevne držte a zaujmite pevný postoj na obidvoch nohách. Stojte tak, aby sa vaša rovnováha nenarušila pri spätnom ráze rezného noža.

Krovinorez držte pri práci vždy pevne obidvomi rukami. Držte ho pevne obidvomi rukami. Náradie pevne držte a zaujmite pevný postoj na obidvoch nohách. Stojte tak, aby sa vaša rovnováha nenarušila pri spätnom ráze rezného noža. Skontrolujte a vyčistite pracovnú zónu, či sa v nej nenachádzajú drobné predmety, ako je sklo, kamene, betón, pletivo, drôty, drevo, kovové predmety atď. Nože nikdy nepoužívajte v blízkosti chodníkov, plotov, stĺpov, budov alebo iných pevných objektov. Nôž nikdy nepoužívajte po zasiahnutí pevného objektu, kým neskontrolujete, či nie je poškodený. Nôž nepoužívajte, ak zistíte akékoľvek poškodenie. Náradie sa používa ako kosa, širokým záberom sprava doľava. ZAPNUTIE A VYPNUTIE NÁRADIA (obr. 12; 16) UPOZORNENIE Náradie nikdy neuvádzajte do chodu v uzavretých alebo nedostatočne vetraných priestoroch, pretože výfukové plyny môžu byť smrteľné. Ramenný popruh nastavte do takej polohy, aby bol krovinorez v pohodlnej pracovnej polohe a aby ramenný popruh znížil riziko kontaktu pracovníka s nožom. Dávajte mimoriadny pozor pri používaní noža s týmto náradím. Vymrštenie náradia noža je reakcia, ktorá môže vzniknúť, keď sa otáčajúci sa nôž dotkne niečoho, čo nemôže rezať. Tento kontakt môže spôsobiť, že nôž na chvíľu zastane a náhle “vymrští” náradie smerom od predmetu, ktorý zasiahol. Táto reakcia môže byť dostatočne prudká na to, aby spôsobila, že obsluhujúci pracovník stratí kontrolu nad náradím. Vyrazenie noža môže vzniknúť bez výstrahy, ak sa nôž zachytí, uviazne alebo sa zablokuje. Najčastejšie sa to môže stať v oblastiach, kde je obtiažne vidieť materiál, ktorý sa vyžína. Vyžínanie buriny bude jednoduché a bezpečné, keď budete postupovať sprava doľava. Ak by ste narazili na neočakávaný objekt alebo drevený peň, malo by sa takto minimalizovať vyrazenie noža. ŠTARTOVANIE MOTORA ZA STUDENA:

TROJZUBÝ NÔŽ Položte kosačku na rovnú a prázdnu plochu. Motor naštartujte stlačením spínača zapaľovania (29) do polohy “I”. Stlačte 5-krát gumový balónik (30). Poznámka: Nikdy nestláčajte plynovú páčku (21) pred naštartovaním motora. Stlačenie plynovej páčky v tento moment zabráni naštartovaniu motora. Posunutím páčky (31) hore zatvorte sýtič ( ). Zatiahnite za rukoväť štartéra toľkokrát, kým motor nenaskočí. Posunutím páčky dole otvorte sýtič ( ). Pred začatím používania nechajte motor niekoľko minút zahrievať. ŠTARTOVANIE MOTORA ZA TEPLA: TROJZUBÝ nôž je vhodný len na vyžínanie buriny s mäkkými stonkami a viniča. Keď sa nôž otupí, môžete ho obrátiť a predĺžiť tak jeho životnosť. TROJZUBÝ nôž neostrite.

Položte kosačku na rovnú a prázdnu plochu. Motor naštartujte stlačením spínača zapaľovania do polohy “I”.

Slovenčina Poznámka: Pred začatím používania náradia chránič noža vždy zložte. Ak chránič noža nezložíte, môže pri začatí otáčania sa noža odletieť.

Páčka sýtiča by už mala byť v polohe otvoreného sýtiča ( ). Zatiahnite za štartovacie lanko, kým náradie nenaštartuje. ČISTENIE VÝFUKOVÉHO OTVORU A VÝFUKU V závislosti od použitého typu paliva, typu a množstva použitého oleja a od prevádzkových podmienok môže dôjsť k zaneseniu výfukového otvoru a výfuku uhlíkom. Ak zistíte znížený pracovný výkon náradia, nechajte náradie vyčistiť kvalifikovaným odborníkom. VYPNUTIE MOTORA: Motor vypnete prepnutím spínača zapaľovania do polohy “O”. ÚDRŽBA VÝMENA A ČISTENIE VZDUCHOVÉHO FILTRA (obr. 14) UPOZORNENIE Na údržbu náradia používajte len originálne dielce, príslušenstvo a nástroje. Pri nedodržaní tohto pokynu nemusí byť náradie úplne funkčné, okrem toho sa vystavujete nebezpečenstvu úrazu. Pri použití iných ako originálnych značkových dielcov dodaných výrobcom zaniká platnosť záruky.

Vzduchový filter je potrebné udržiavať v čistom stave, len tak je zaručená účinnosť a optimálna životnosť tohto záhradného náradia.

Príslušenstvo na kosačku nesmie pracovať vo voľnobežnom režime. Ak táto požiadavka nie je splnená, treba nastaviť spojku alebo je potrebné ihneď vykonať údržbu náradia kvalifikovaným technikom. Okrem zoradenia a opráv uvedených v tomto návode nevykonávajte žiadne ďalšie zoraďovania a opravy. Vykonanie ostatných zásahov na náradí zverte najbližšiemu servisnému stredisku výrobkov Ryobi. Nesprávna údržba náradia môže spôsobiť usadzovanie uhlíka, ktoré môže byť príčinou zníženej výkonnosti náradia a viesť k vytekaniu čiernych olejovitých zvyškov z výfuku. Skontrolujte, či sú všetky bezpečnostné prvky náradia (remene, deflektory a rukoväte) správne inštalované a upevnené. Zabránite tým vážnemu úrazu.

UPOZORNENIE Netesniaci uzáver palivovej nádrže môže predstavovať riziko požiaru a preto sa musí ihneď vymeniť. Uzáver palivovej nádrže obsahuje filter a spätnú klapku. Zanesený filter bráni správnej prevádzke náradia. Ak motor pracuje lepšie, keď je uzáver palivovej nádrže mierne povolený, je možné, že spätná klapka je chybná alebo je filter zanesený. V prípade potreby vymeňte uzáver palivovej nádrže.

V tomto motore sa používa zapaľovacia sviečka TORCH L7RTC so vzdialenosťou medzi elektródami 0,6 - 0,7mm. Zapaľovaciu sviečku vymieňajte raz ročne za rovnaký model sviečky. CHRÁNIČ NOŽA (obr. 13) Keď nôž nepoužívate, vždy nasaďte naň chránič noža (32). Pri manipulácii s nožom noste rukavice a buďte opatrní.

detí. Náradie neuskladňujte v blízkosti žieravých látok, ako napríklad v blízkosti záhradkárskych alebo záhradníckych chemických prípravkov alebo solí na zimný posyp komunikácií. Nôž zakryte chráničom noža pred uskladnením náradia alebo počas jeho prepravy. Oboznámte sa s normami ISO a miestnymi predpismi týkajúcimi sa skladovania a manipulácie s palivom. Zvyšné palivo môžete použiť pre iné náradie poháňané dvojtaktným motorom.

RIEŠENIE Motor nie je možné spustiť.

1. Skontrolujte zapaľovaciu sviečku. Vyberte zapaľovaciu

sviečku. Nasaďte veko zapaľovacej sviečky a položte sviečku na kovový valec. Zatiahnite za hnaciu časť spúšťača a sledujte, či nastane iskrenie. Ak iskrenie nenastane, zopakujte skúšku s inou zapaľovacou sviečkou.

2. Stlačte gumový balónik toľkokrát, kým sa nenaplní

palivom. Ak sa gumový balónik nenaplní palivom, obehový systém paliva je upchaný. Obráťte sa na servisnú opravovňu. Ak sa gumový balónik naplní palivom, možno je zaplavený motor (pozri nasledujúci odsek).

3. Vyberte zapaľovaciu sviečku a obráťte strunovú kosačku

tak, aby otvor so sviečkou bol otočený smerom k zemi. Skontrolujte, či je páčka sýtiča v otvorenej polohe ( ), a zatiahnite za štartovacie lanko spúšťača 10až 14-krát. Týmto odčerpáte z motora prebytočné palivo. Vyčistite zapaľovaciu sviečku a vráťte ju na miesto. Stlačte úplne plynovú páčku, zatiahnite trikrát za štartovacie lanko spúšťača, pričom páčka sýtiča musí byť v polohe otvoreného sýtiča ( ). Ak motor nenaštartuje, nastavte páčku sýtiča do polohy zatvoreného sýtiča ( ) a ďalej postupujte podľa pokynov uvedených v časti “ZAPNUTIE A VYPNUTIE NÁRADIA”. Ak sa aj napriek vykonaným úkonom nepodarí motor naštartovať, vykonajte celý postup ešte raz s novou zapaľovacou sviečkou.

4. Obráťte sa na servisnú opravovňu.

4. Za hnaciu časť spúšťača

je možné ťahať len ťažko, v porovnaní s novým náradím. Motor naštartuje, ale nie je možné zvýšiť otáčky. Motor nedosiahne plné otáčky a dymí sa z neho. Je potrebné zoradiť karburátor. Obráťte sa na autorizovaný servis.

1. Skontrolujte palivovú zmes.

1. Použite čerstvú palivovú zmes obsahujúcu správny

pomer oleja pre dvojtaktné motory.

2. Vyčistite vzduchový filter. Prečítajte si informácie

uvedené v časti “Výmena a čistenie vzduchového filtra”.

3. Obráťte sa na autorizovaný servis.

3. Je potrebné zoradiť

RIEŠENIE Naštartovanie, chod a zrýchlenie motora je normálne, ale nie je možné udržať voľnobeh. Je potrebné zoradiť karburátor. Obráťte sa na autorizovaný servis. Nôž sa naďalej otáča voľnobežnými otáčkami. Je potrebné nastaviť karburátor. Obráťte sa na autorizovaný servis. Tráva sa namotáva na dolnú časť rúrky násady a na vyžínaciu hlavu.

1. Kosíte vysokú trávu

príliš nízko pri zemi.

2. Kosačku máte nastavenú

na stredný pracovný režim.

1. Pri kosení vysokej trávy treba kosiť zhora nadol.

Z výfuku vyteká olej.

1. Kosačku máte nastavenú

na stredný pracovný režim.

2. Skontrolujte palivovú zmes.

4. Je potrebné zoradiť

2. Použite čerstvú palivovú zmes obsahujúcu správny

pomer oleja pre dvojtaktné motory.

3. Vyčistite filtračnú vložku v súlade s informáciami

ZÁRUKA - ZÁRUČNÉ PODMIENKY Na tento výrobok značky Ryobi sa poskytuje záruka na obdobie 24 (dvadsiatich štyroch) mesiacov od dátumu uvedeného na faktúre alebo na pokladničnom bloku, ktorý konečný používateľ dostal v predajni pri nákupe výrobku. Záruka sa vzťahuje na výrobné chyby a chybné dielce. Záruka sa nevzťahuje na poškodenie výrobku spôsobené jeho bežným opotrebením, nesprávnym alebo neschváleným používaním, nesprávnou údržbou alebo preťažením. Uvedené záručné podmienky sa plne vzťahujú aj na príslušenstvo, ako sú akumulátory, žiarovky, pílové listy, nástavce, vaky atď. V prípade prevádzkových problémov pri výrobkoch v záruke sa obráťte na najbližšiu autorizovanú opravovňu výrobkov Ryobi. Na opravu je potrebné predložiť NEDEMONTOVANÝ výrobok spolu s faktúrou alebo pokladničným blokom. Táto záruka nevylučuje ďalšie vaše spotrebiteľské práva týkajúce sa výrobných chýb v súlade s platnými legislatívnymi predpismi.

110 dB (A) 115 dB (A) 12 / 2006 Príslušná technická dokumentácia je uložená v spoločnosti Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hongkong. VASTAVUSDEKLARATSIOON Mõõdetud müratase: Garanteeritud müratase: Väljalaskekuupäev: Prehlasujeme na svoju zodpovednosť, že výrobok, na ktorý sa vzťahuje toto prehlásenie, je v súlade s požiadavkami bezpečnosti a ochrany zdravia pri práci smernice pre strojové zariadenia (98/37/ ES) a ďalších záväzných smerníc, ako napr. smernice 89/336/ EHS o elektromagnetickej kompatibilite a smerníc 2000/14/ES (aproximácia práva členských štátov vzhľadom na emisiu hluku v prostredí pochádzajúcu zo zariadení používaných vo voľnom priestranstve) (aproximácia práva vzhľadom na stanovenie emisie hluku pochádzajúcej zo stavebných zariadení a vybavení). Nameraná hladina akustického výkonu: Zaručená úroveň akustického výkonu: Dátum vydania: Nisan 2006’te Homelite Far East Co., Ltd. tarafından gerçekleştirilen uygunluk beyannamesi. Me kinnitame, et see toode vastab välitingimustes kasutatavate seadmete müra kohta käivate liikmesriikide seaduste ühtlustamise direktiivi 2000/14/EÜ nõuetele.

PAZIŅOJUMS PAR ATBILSTĪBU EK NOSACĪJUMIEM Prehlásenie o zhode bolo vypracované v apríli 2006 spoločnosťou Homelite Far East Co., Ltd.
