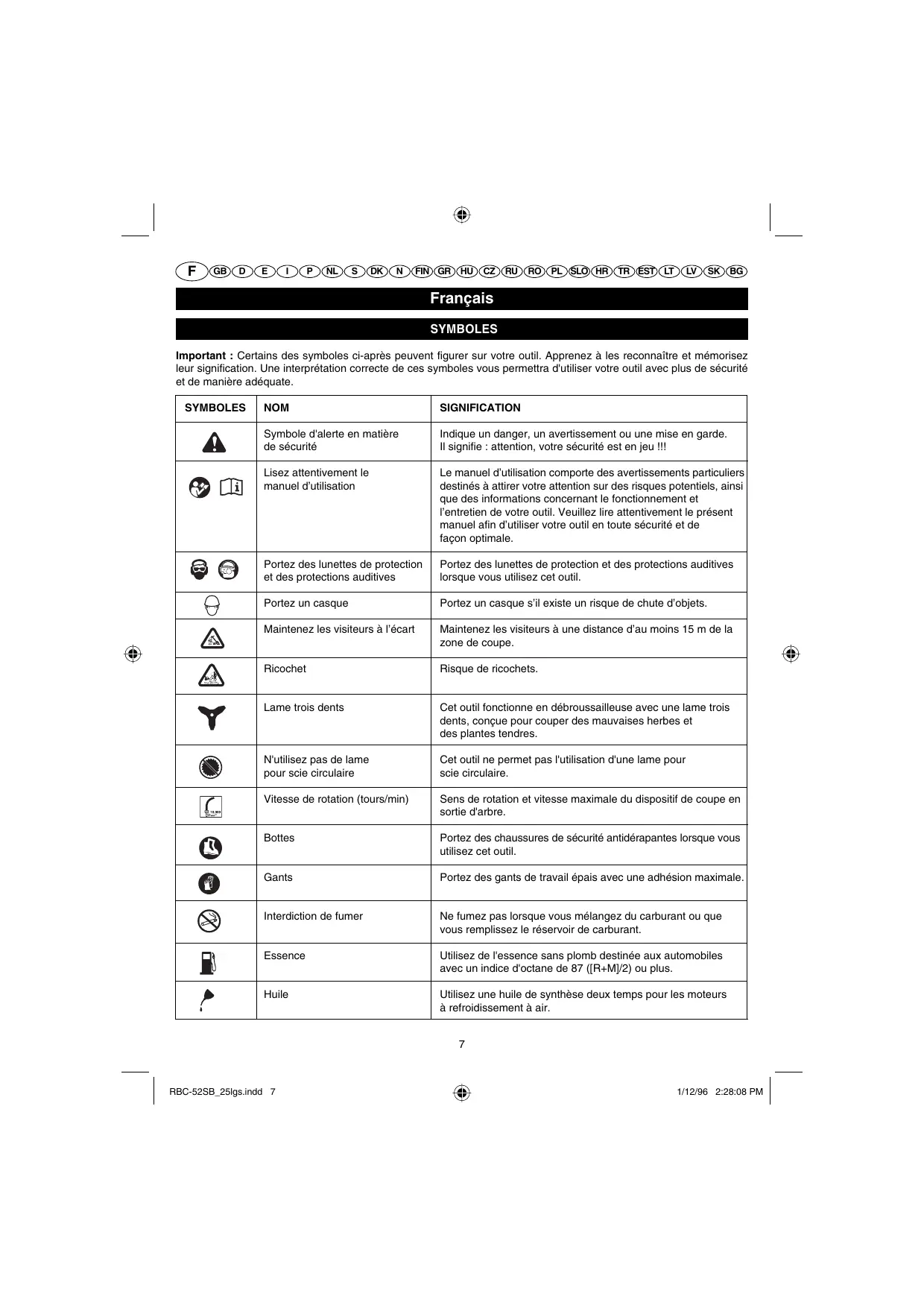

Portez des lunettes de protection et des protections auditives lorsque vous utilisez cet outil.
Cet outil ne permet pas l'utilisation d'une lame pour scie circulaire.
Ne fumez pas lorsque vous mélangez du carburant ou que vous remplissez le réservoir de carburant.
Merci d'avoir acheté un produit Ryobi.
Portez des lunettes de protection ainsi que des protections auditives lorsque vous utilisez cet outil. Portez également un pantalon long et épais, des bottes et des gants. Ne portez pas de vêtements amples, de shorts ou de bijoux, et ne travaillez jamais pieds nus. Si vous avez les cheveux longs, veillez à les attacher au-dessus du niveau des épaules afin d'éviter qu'ils ne se prennent dans les éléments en mouvement. Maintenez enfants, visiteurs et animaux à au moins 15 m de l'endroit où vous travaillez. N'utilisez pas cet outil si vous êtes fatigué, malade, sous l'emprise de l'alcool ou de drogues, ou si vous prenez des médicaments. N'utilisez pas cet outil si la lumière est insuffisante pour travailler. Veillez à toujours garder votre équilibre. Prenez bien appui sur vos jambes et ne tendez pas le bras trop loin. Sinon, vous pourriez tomber et /ou toucher les pièces brûlantes. Maintenez votre corps éloigné des éléments en mouvement. N'approchez pas vos mains de l'échappement ou du cylindre du coupe-bordures / débroussailleuse, car ces pièces deviennent brûlantes en cours d'utilisation.
On ne sait pas, dans l'état actuel des connaissances, quelle quantité de vibrations ou quelle durée d'exposition aux vibrations peut engendrer la maladie. Toutefois, veillez à prendre certaines précautions pour limiter votre exposition aux vibrations, telles que : a) Habillez-vous chaudement lorsqu'il fait froid. Lorsque vous utilisez cet outil, portez des gants pour garder vos mains et vos poignets au chaud. Il semblerait en effet que le froid soit l'un des principaux facteurs favorisant l’apparition de la maladie de Raynaud. b) Après chaque utilisation, faites quelques exercices pour stimuler la circulation sanguine. c) Faites régulièrement des pauses et limitez votre exposition quotidienne aux vibrations. Si vous souffrez de l'un de ces symptômes, arrêtez immédiatement d'utiliser votre coupe-bordures et consultez un médecin. Veillez à maintenir votre outil en bon état, en vérifiant que les pièces sont bien serrées et en faisant remplacer toute pièce endommagée. Mélangez et conservez le carburant dans un jerrican conçu pour contenir de l'essence. Mélangez et versez le carburant à l'air libre, loin de toute étincelle ou flamme. Veillez à essuyer toute trace de carburant répandu. Éloignez-vous de 9 m au moins de l'endroit où vous avez rempli le réservoir de carburant avant de faire démarrer le moteur. Arrêtez le moteur et attendez qu'il ait refroidi avant de le remplir de carburant ou de ranger l'outil.
N'utilisez jamais votre outil si le déflecteur d'herbe n'est pas en place et en bon état. Tenez solidement le coupe-bordures par les deux poignées lorsque vous l'utilisez. Veillez à maintenir la tête de fil en dessous du niveau de votre taille. N'essayez jamais de couper si la tête de fil se trouve à plus de 76 cm du sol.
L'UTILISATION D'UNE LAME ■ Portez des gants épais lorsque vous installez ou retirez une lame. Veillez à toujours arrêter le moteur et à débrancher le fil de la bougie avant de tenter de retirer tout élément coincé dans la lame, et avant de changer ou retirer une lame. N'essayez pas de toucher la lame ou de l'arrêter alors qu'elle est en rotation. Une lame tournant par inertie après l'arrêt du moteur ou lorsque la gâchette est relâchée peut provoquer des blessures graves. Veillez à garder le contrôle de l'outil jusqu'à ce que la lame ait complètement arrêté de tourner.
Capacité du réservoir Largeur de coupe Cylindrée RBC-52SB RBC-40SB Rendement max. du moteur (conformément à ISO 8893) RBC-52SB RBC-40SB Vitesse maximale de rotation Régime moteur à la vitesse de rotation max. Régime du moteur au ralenti Consommation en carburant (conformément à ISO 8893) au rendement max. du moteur Consommation spécifique en carburant (conformément à ISO 8893) au rendement max. du moteur Niveau de vibrations au ralenti - Poignée gauche - Poignée droite Niveau de vibrations à plein régime - Poignée gauche Les lames trois dents sont conçues pour couper des mauvaises herbes et des plantes tendres uniquement. N’utilisez pas cet outil pour d'autres applications. N'utilisez jamais de lame trois dents pour couper des arbrisseaux. Soyez extrêmement prudent lorsque vous utilisez cet outil équipé d'une lame. Un rebond peut se produire quand la lame entre en contact avec un élément qu’elle ne peut pas couper. Ce contact peut provoquer l’arrêt brutal de la lame durant un court instant et projeter soudainement l’outil loin de l’objet heurté. Cette réaction peut être assez violente pour amener l'utilisateur à perdre le contrôle de l'outil. Un rebond peut se produire si la lame rencontre un obstacle, se bloque ou se tord. Le rebond est plus susceptible de survenir dans une zone où il est difficile de voir l'élément à couper. Pour travailler dans de bonnes conditions et en toute sécurité, coupez les mauvaises herbes en effectuant un mouvement de la droite vers la gauche. Si un objet ou un morceau de bois se trouve sur le passage de la lame, ce mouvement latéral permet de réduire l'effet de rebond. Ne coupez jamais d'élément de plus de 13 mm de diamètre. Utilisez toujours le harnais lorsque vous utilisez la débroussailleuse, et réglez-le de façon à avoir une position de travail confortable. Tenez solidement votre outil par les deux poignées lorsque vous coupez. Maintenez la lame loin de votre corps et en dessous du niveau de votre taille. N'utilisez jamais la débroussailleuse en plaçant la lame à plus de 76 cm du sol. Protégez la lame trois dents en mettant la protection de lame en place avant de ranger ou de transporter votre outil. Retirez toujours la protection de lame avant d'utiliser votre outil. Si la protection de lame n'est pas retirée, elle pourrait être projetée lors de la rotation de la lame.
7,87 kg Tête de fil Tige d’entraînement Déflecteur d’herbe Vis du déflecteur d’herbe
Interrupteur Poire d’amorçage Levier du starter Protection de lame Filtre
Réglez la poignée de façon à obtenir une position de travail confortable vous permettant de contrôler votre outil.
Réglez la position de la boucle d'ancrage sur le tube afin d'obtenir une position de travail confortable et stable, de façon à ce que la lame ou la tête de fil se trouve entre 100 et 300 mm au-dessus du sol. Remarque : Pour détacher facilement le harnais de l'outil, tirez d'un coup sec sur la languette de décrochage rapide (25).
(9) vers la droite à l’aide de la partie la plus large de la clé à bougie, puis retirez l’écrou. Retirez la rondelle (8), la rondelle creuse (5), le flasque inférieur (6), la lame et le flasque supérieur (4). Conservez les flasques supérieur et inférieur pour l’installation de la tête de fil. Fixez le déflecteur d’herbe (14) au protège-lame en insérant les deux languettes de verrouillage dans les encoches. Serrez ensuite la vis du déflecteur d’herbe à l’aide de la partie tournevis de la clé à bougie. Remarque : rangez soigneusement les pièces de la débroussailleuse pour une utilisation ultérieure.
Placez la partie la plus étroite de la tige filetée d’entraînement (13) sur l’arbre et tournez-la vers la gauche. Serrez fermement.
Retirez les flasques inférieur et supérieur. Conservezles pour l’installation de la lame. Desserrez la vis du déflecteur d’herbe. Retirez le déflecteur d’herbe en enfonçant les deux languettes de verrouillage tout en tirant sur le déflecteur vers le bas pour le détacher du protège-lame. Remarque : rangez soigneusement la tête de fil et le déflecteur d’herbe pour une utilisation ultérieure.
■ Évitez tout contact avec de l'essence ou de l'huile. Évitez surtout toute projection d’essence ou d’huile dans vos yeux. Si de l'essence ou de l'huile est projetée dans vos yeux, rincez-les immédiatement à l'eau claire. S’ils restent irrités, consultez immédiatement un médecin. Essuyez immédiatement toute trace de carburant répandu.
■ Insérez le flasque inférieur sur l’arbre, avec le côté creux contre le trou de la lame. ■ Insérez ensuite la rondelle creuse, puis la rondelle. Insérez l’écrou de blocage de la lame en le tournant vers la gauche. Insérez la clé hexagonale dans le trou du carter d’engrenages et dans la fente du flasque supérieur. Serrez fermement l’écrou de blocage de la lame à l’aide de la partie la plus large de la clé à bougie. ■
N'utilisez pas de mélanges essence/huile vendus en stations-service, notamment les mélanges pour motos, vélomoteurs, etc. Utilisez uniquement une huile de synthèse deux temps. N'utilisez pas d'huile de moteur pour voitures ni d'huile 2 temps pour hors-bord. Mélangez l’huile de synthèse 2 temps et l’essence à un ratio de 30:1. Mélangez bien le carburant avant chaque remplissage du réservoir. Mélangez le carburant en petites quantités : ne mélangez pas de carburant pour plus d'un mois. Nous vous recommandons également d'utiliser une huile de synthèse 2 temps contenant un stabilisateur de carburant.
Portez des lunettes de sécurité et des protections auditives. 12
Versez avec précaution le mélange de carburant dans le réservoir, en évitant d’en répandre. Avant de revisser le bouchon, nettoyez le joint et assurez-vous qu'il est en bon état. Replacez immédiatement le bouchon du réservoir et serrez-le fermement. Veillez à essuyer toute trace de carburant répandu. Éloignez-vous de 9 m au moins de l'endroit où vous avez rempli le réservoir de carburant avant de faire démarrer le moteur. Remarque : Il est normal que de la fumée se dégage du moteur au cours de la première utilisation, et parfois par la suite.
2 Litres 3 Litres Ce sont les extrémités du fil qui coupent ; n'enfoncez donc pas la tête de fil dans de l'herbe haute. Le contact avec des barbelés, des clôtures, des murs, des trottoirs ou du bois use le fil plus rapidement, et peut même le casser. Évitez le contact avec des arbres et des arbrisseaux. L'écorce d'arbre, les moulures en bois, le lambrissage et les piquets de palissades peuvent être endommagés par le fil.
Tenez fermement votre outil à deux mains pendant toute la durée d'utilisation. La débroussailleuse doit être tenue dans une position de travail confortable, avec la poignée droite à peu près au niveau de votre hanche. Prenez bien appui sur vos jambes pour garder l'équilibre ainsi que le contrôle de l'outil. Vous éviterez ainsi de perdre l'équilibre en cas de rebond de la lame. Réglez la bandoulière de façon à avoir une position de travail confortable. La bandoulière permet également de maintenir la lame à bonne distance de votre corps.
être assez violente pour entraîner une perte de contrôle de l'outil par l'utilisateur. Un rebond peut se produire si la lame rencontre un obstacle, se bloque ou se tord. Le rebond est plus susceptible de survenir dans une zone où il est difficile de voir le matériau à couper. Pour travailler aisément et en sécurité, coupez les mauvaises herbes en effectuant un mouvement de la droite vers la gauche.
Tenez la poignée droite du coupe-bordures avec votre main droite, et la poignée gauche avec votre main gauche. Tenez fermement votre outil à deux mains pendant toute la durée d'utilisation. Le coupe-bordures doit être tenu dans une position de travail confortable, avec la poignée arrière au niveau de votre hanche. Utilisez toujours votre coupe-bordures à plein régime. Coupez les herbes hautes du haut vers le bas afin d'éviter que l'herbe ne s'enroule autour du tube et de la tête de fil, ce qui pourrait entraîner une surchauffe du moteur. Si de l'herbe s'enroule autour de la tête de fil, arrêtez le moteur, débranchez le fil de la bougie et retirez l'herbe
Ne réutilisez jamais une lame après avoir heurté un obstacle avant d'avoir vérifié qu'elle n'a pas été endommagée. Ne l'utilisez pas si elle est endommagée. Débroussaillez en effectuant un large mouvement de balayage latéral, de la droite vers la gauche.
Actionnez 5 fois la poire d’amorçage (30). Remarque : N'appuyez pas sur la gâchette d'accélérateur (21) avant que le moteur n'ait démarré. Vous empêcheriez la bonne mise en marche de l'outil. Placez le levier de starter (31) vers le haut en position fermée ( ).
N'effectuez que les réglages et les réparations décrites dans le présent manuel. Pour toute autre intervention, confiez votre coupe-bordures à un Centre Service Agréé Ryobi. Un mauvais entretien de l'outil peut entraîner un excès de calamine susceptible de réduire l'efficacité de l'outil et de provoquer un écoulement de résidu huileux noir par l'échappement. Assurez-vous que les dispositifs de protection, courroies, déflecteurs et poignées sont correctement installés et fixés. Vous éviterez ainsi les risques de blessures corporelles graves.
Appuyez sur le bouton et faites passer le nouveau fil dans l’œillet de la tête de fil.
Portez toujours des gants et soyez extrêmement prudent lorsque vous manipulez la lame.
Rangez-le dans un endroit bien aéré, hors de portée des enfants. Ne le rangez pas à proximité d'agents corrosifs tels que des produits chimiques de jardinage ou des sels de dégel. Protégez la lame en mettant la protection de lame en place avant de ranger ou de transporter votre outil. Reportez-vous aux normes ISO et aux réglementations locales concernant le rangement et la manipulation de carburant. Vous pouvez utiliser le carburant restant avec un autre outil équipé d'un moteur à deux temps.
Retirez la plaque de maintien qui se trouve à l’intérieur du logement du filtre à air. Retirez le filtre (33) et nettoyez-le à l’aide d'eau savonneuse chaude. Rincez-le et laissez-le sécher complètement. Pour une efficacité optimale, changezle une fois par an. Remettez le filtre à air en place. Remettez la plaque de maintien en place. Remettez le couvercle du filtre à air en place et serrez la vis fermement.
2. Le filtre à air est sale.
2. Nettoyez le filtre à air. Reportez-vous à la section "Remplacement et nettoyage du filtre à air". 3. Contactez un centre de réparations.
2. Pas de carburant. 2. Actionnez la poire d'amorçage jusqu'à ce qu'elle soit remplie de carburant. Si la poire d'amorçage ne se remplit pas, le système d'alimentation en carburant est obstrué. Contactez un centre de réparations. Si la poire d'amorçage se remplit, le moteur est peut-être noyé (voir paragraphe suivant). 3. Le moteur est noyé. 3. Retirez la bougie et retournez le coupebordures de façon à ce que l’orifice de la bougie soit orienté vers le sol. Assurez-vous que le levier du starter est en position ouverte ( ) et tirez sur le lanceur 10 à 14 fois. Cela doit débarrasser le moteur de l’excédent de carburant. Nettoyez et remettez en place la bougie. En maintenant la gâchette entièrement enfoncée, tirez trois fois sur le lanceur avec le levier du starter en position ouverte ( ). Si le moteur ne démarre pas, placez le levier du starter en position fermée ( ) et suivez les instructions contenues dans la section “ Mise en marche et arrêt” de l’outil. Si le moteur ne démarre toujours pas, répétez ces différentes étapes avec une bougie neuve. 4. Le lanceur est plus difficile à tirer 4. Contactez un centre de réparations. que lorsque l'outil était neuf.
Le moteur n'atteint pas son plein régime et dégage de la fumée en excès.
Contactez un centre de réparations.
Il faut régler le carburateur. lorsque le moteur est au ralenti.
1. Vous coupez de l'herbe haute tube inférieur et de la tête de fil. à ras du sol. 2. Vous utilisez votre coupebordures à régime moyen.
2. Le mélange de carburant est à vérifier. 3. Le filtre à air est sale. 4. Il faut régler le carburateur.
1. Utilisez votre coupe-bordures à plein régime. 2. Utilisez un carburant récemment mélangé contenant la bonne proportion d'huile à 2 temps. 3. Nettoyez l’élément du filtre conformément aux instructions de la section Entretien. 4. Contactez un centre de réparations.
Mantenga a los niños, a las demás personas y a los animales a no menos de 15 metros del lugar donde trabaja. No emplee la máquina si está cansado o enfermo, si ha consumido alcohol o drogas, o si está tomando algún medicamento. No utilice esta herramienta si no tiene luz suficiente para trabajar. Mantenga siempre el equilibrio. Afírmese bien en sus piernas y no extienda demasiado el brazo. De lo contrario, podría caerse o tocar algún elemento caliente. Mantenga el cuerpo lejos de las piezas en movimiento. No acerque las manos al escape o al cilindro del cortabordes / desbrozadora, ya que estos elementos se calientan mucho al trabajar. Detenga el motor y desenchufe el cable de la bujía antes de efectuar cualquier ajuste o reparación, excepto cuando se trate de regular el carburador.
Detenga el motor y espere hasta que se enfríe antes de llenarlo con carburante o de guardar la herramienta. Antes de transportar el cortabordes en un vehículo,
7,87 kg Cabeza para hilo de corte
Lengüetas de bloqueo Muesca Asa Soporte inferior Zona de corte peligrosa Interruptor Bomba de mano Palanca del starter Protección de la hoja Filtro
Observación: guarde cuidadosamente la cabeza para hilo de corte y el deflector de hierba para poder volver a utilizarlos.
Introduzca la tuerca de bloqueo de la hoja girándola hacia la izquierda. Introduzca la llave hexagonal en el orificio del cárter de engranajes y en la ranura del disco superior. Apriete firmemente la tuerca de bloqueo de la hoja con la parte más ancha de la llave bujía.
Mezcle bien el carburante antes de llenar el depósito. Mezcle el carburante en pequeñas cantidades: no mezcle carburante para un período superior a un mes. Le recomendamos igualmente que utilice
Evite rozar árboles y arbustos. La corteza de árbol, las molduras de madera, los frisos y las estacas de las empalizadas también pueden dañar el hilo.
Sostenga firmemente la herramienta y mantenga una posición estable. De este modo, evitará perder el equilibrio si la hoja rebota. Ajuste el arnés para obtener una posición de trabajo cómoda. El arnés permite igualmente mantener la hoja a una distancia prudente de su cuerpo. Tenga mucho cuidado cuando utiliza esta herramienta equipada con una hoja. Puede producirse un rebote cuando la hoja entra en contacto con un elemento que no puede cortar. Este contacto puede provocar una parada brusca de la hoja durante un corto instante y proyectar repentinamente la herramienta lejos del objeto con el que ha chocado. Esta reacción puede ser bastante violenta y hacer que el usuario pierda el control de la herramienta. Puede producirse un rebote si la hoja choca contra un obstáculo, si se bloquea o se tuerce.
Coloque la palanca del starter (31) hacia arriba en posición cerrada ( ). Tire del arrancador hasta que el motor se ponga en marcha. Coloque la palanca del starter hacia abajo en posición abierta ( ). Deje que el motor funcione durante unos minutos antes de comenzar a utilizar la máquina.
En caso de incumplimiento de esta consigna, es necesario ajustar el embrague o hacer reparar urgentemente la herramienta por un técnico cualificado. Efectúe exclusivamente los ajustes y las reparaciones que se describen en el presente manual. Para cualquier otra operación en la máquina, lleve el cortabordes a un Centro de Servicio Habilitado Ryobi. Un mantenimiento incorrecto de la herramienta puede producir un exceso de calamina, lo cual puede reducir la eficacia de la herramienta y provocar una pérdida de residuo aceitoso negro por el escape.
47 Pulse el botón de la cabeza de corte y devane hilo. Pulse el botón y haga pasar el hilo nuevo por el orificio de salida de la cabeza de corte.
Instale siempre la protección de la hoja (32) cuando no utilice la desbrozadora. Póngase guantes y tenga mucho cuidado cuando manipule la hoja.
Consulte las normas ISO y las reglamentaciones locales correspondientes para guardar y manipular el carburante. Puede utilizar el carburante restante en otra herramienta equipada de un motor de dos tiempos.
Retire la placa de sujeción que se encuentra dentro del compartimiento del filtro de aire. Retire el filtro (33) y límpielo con agua jabonosa caliente. Enjuáguelo y déjelo secar completamente. Para una óptima eficacia, cámbielo una vez al año. Vuelva a poner en su lugar el filtro de aire. Coloque nuevamente la placa de sujeción. Coloque nuevamente la tapa del filtro de aire y apriete firmemente el tornillo.
Si no se produce ninguna chispa, haga la misma prueba con una bujía nueva. 2. No hay carburante. 2. Accione la bomba de mano hasta que se llene de carburante. Si la bomba de mano no se llena, significa que el sistema de alimentación de carburante está obstruido. Contacte con un centro de reparaciones. Si la bomba de mano se llena, puede que el motor esté ahogado (véase el siguiente párrafo). 3. El motor está ahogado. 3. Retire la bujía y dele la vuelta al cortabordes de modo que el orificio de la bujía quede orientado hacia el suelo. Cerciórese de que la palanca del starter se encuentra en posición abierta ( ) y tire del arrancador entre 10 y 14 veces. De este modo, quitará el excedente de combustible del motor. Limpie la bujía y vuelva a colocarla. Manteniendo el gatillo totalmente presionado, tire tres veces del arrancador con la palanca del starter en posición abierta ( ). Si el motor no se pone en marcha, coloque la palanca del starter en posición cerrada ( ) y siga las instrucciones de la sección “Puesta en marcha y parada de la máquina”. Si el motor sigue sin arrancar, repita estas distintas etapas con una bujía nueva. 4. Resulta ahora más difícil tirar 4. Contacte con un centro de reparaciones. del arrancador que cuando la herramienta estaba nueva. 3. Limpie el filtro de aire. Consulte la sección “Substituir y limpiar el filtro de aire”. 4. Hay que ajustar 4. Contacte con un centro de reparaciones. el carburador.
Entalhe Pega Suporte inferior Zona de corte que apresenta perigo Interruptor Pêra de ferragem Alavanca do starter Protecção de lâmina Filtro
Opmerking: bewaar de draadkop en de afschermkap zorgvuldig om deze later weer te kunnen gebruiken.
Schuif de bovenste flens op de as en richt de flens zodanig dat deze goed in de uitsparing van de tandwielkast valt. Schuif het slagmes op de bovenste flens. Schuif de onderste flens op de as, met de holle kant tegen het gat van het slagmes. Schuif daarna de holle ring en vervolgens de sluitring op de as. Schroef de borgmoer van het slagmes op de as
Opmerking: Het is normaal dat er rook vrijkomt als de motor voor het eerst wordt gestart en soms ook daarna nog.
Nivelul de vibraţii la ralanti - mâner stânga - mâner dreapta Nivelul de vibraţii în regim maxim - mâner stânga Şurubul apărătorii de iarbă Limbi de blocare Crestătură Mâner Suport inferior Remontaţi placa de întreţinere la locul ei. Remontaţi capacul filtrului de aer şi strângeţi bine şurubul.
En cas de mauvais fonctionnement au cours de la période de garantie, veuillez envoyer le produit NON DÉMONTÉ avec la preuve d'achat à votre fournisseur ou au Centre Service Agréé Ryobi le plus proche de chez vous. Vos droits légaux se rapportant aux produits défectueux ne sont pas remis en cause par la présente garantie.
Il deterioramento provocato dall’usura normale, da un utilizzo o una manutenzione non conformi o non autorizzati, o da un sovraccarico,
