BRUGSANVISNING RBC40SB RYOBI

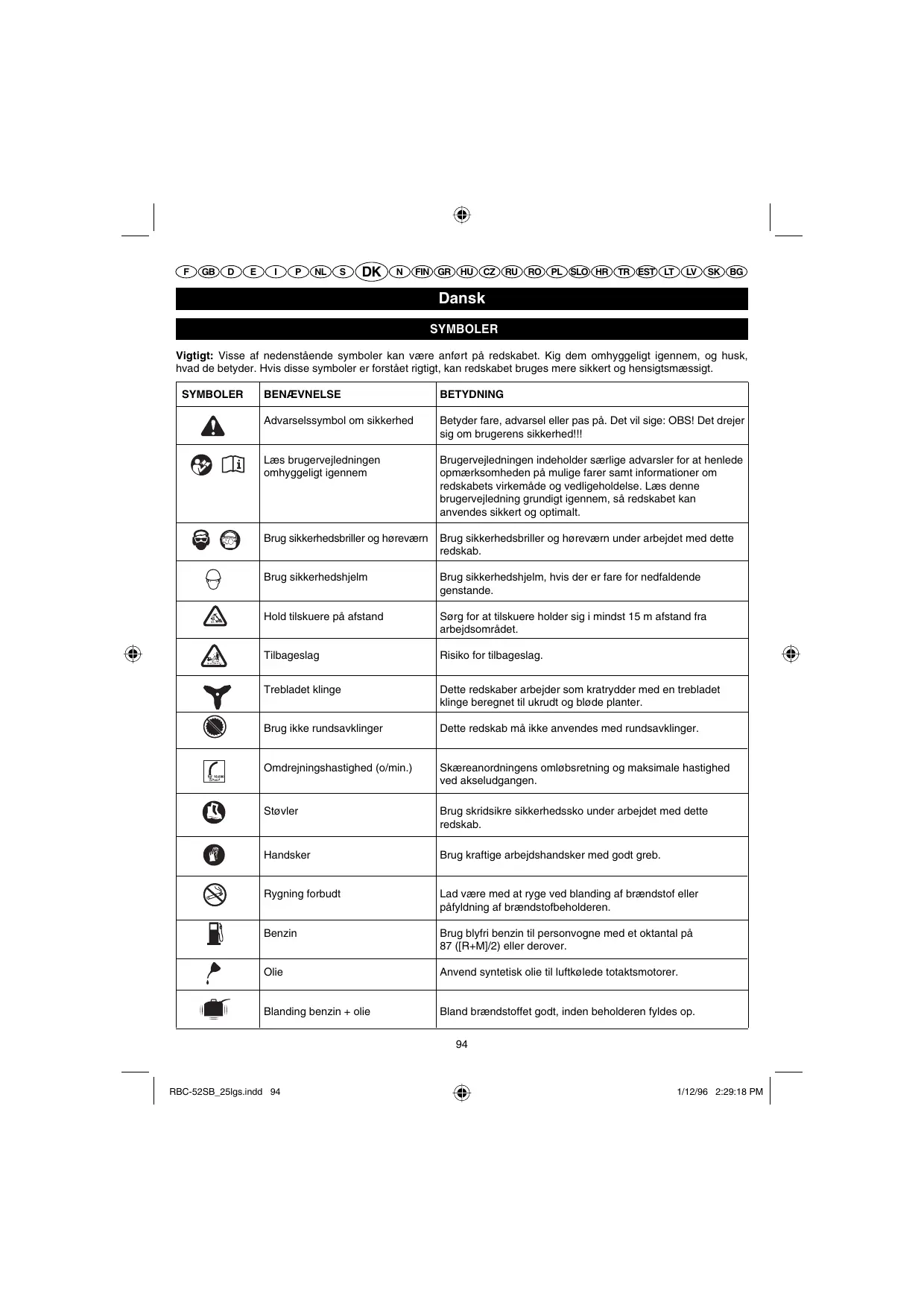

Dansk SYMBOLER Vigtigt: Visse af nedenstående symboler kan være anført på redskabet. Kig dem omhyggeligt igennem, og husk, hvad de betyder. Hvis disse symboler er forstået rigtigt, kan redskabet bruges mere sikkert og hensigtsmæssigt. SYMBOLER BENÆVNELSE BETYDNING Advarselssymbol om sikkerhed Betyder fare, advarsel eller pas på. Det vil sige: OBS! Det drejer sig om brugerens sikkerhed!!! Læs brugervejledningen omhyggeligt igennem Brugervejledningen indeholder særlige advarsler for at henlede opmærksomheden på mulige farer samt informationer om redskabets virkemåde og vedligeholdelse. Læs denne brugervejledning grundigt igennem, så redskabet kan anvendes sikkert og optimalt. Brug sikkerhedsbriller og høreværn Brug sikkerhedsbriller og høreværn under arbejdet med dette redskab. Brug sikkerhedshjelm Brug sikkerhedshjelm, hvis der er fare for nedfaldende genstande. Hold tilskuere på afstand Sørg for at tilskuere holder sig i mindst 15 m afstand fra arbejdsområdet. Tilbageslag Risiko for tilbageslag. Trebladet klinge Dette redskaber arbejder som kratrydder med en trebladet klinge beregnet til ukrudt og bløde planter. Brug ikke rundsavklinger Dette redskab må ikke anvendes med rundsavklinger. Omdrejningshastighed (o/min.) Skæreanordningens omløbsretning og maksimale hastighed ved akseludgangen. Støvler Brug skridsikre sikkerhedssko under arbejdet med dette redskab. Handsker Brug kraftige arbejdshandsker med godt greb. Rygning forbudt Lad være med at ryge ved blanding af brændstof eller påfyldning af brændstofbeholderen. Benzin Brug blyfri benzin til personvogne med et oktantal på 87 ([R+M]/2) eller derover. Olie Anvend syntetisk olie til luftkølede totaktsmotorer. Blanding benzin + olie Bland brændstoffet godt, inden beholderen fyldes op.

Dansk SYMBOLER Vigtigt: Visse af nedenstående symboler kan være anført på redskabet. Kig dem omhyggeligt igennem, og husk, hvad de betyder. Hvis disse symboler er forstået rigtigt, kan redskabet bruges mere sikkert og hensigtsmæssigt. SYMBOLER BENÆVNELSE BETYDNING Tryk 5 gange på spædepumpen. Dette redskab overholder alle lovkrav og standarder i det EUland, hvor det er købt. Til lykke med det nye Ryobi produkt.

Kanttrimmeren/kratrydderen er konstrueret og fremstillet i overensstemmelse med Ryobis strenge krav, således at den er sikker og praktisk at bruge. Hvis redskabet bliver vedligeholdt omhyggeligt, vil det kunne holde og arbejde effektivt i mange år.

ADVARSEL For at formindske faren for at komme til skade skal denne brugervejledning læses igennem, så man er sikker på at have forstået anvisningerne.

ADVARSEL Forsøg ikke at anvende redskabet, før alle anvisningerne og sikkerhedsreglerne i denne vejledning er læst grundigt igennem og forstået til bunds. Hvis disse regler ikke overholdes, kan der ske uheld og ulykker som brand, elektrisk stød eller alvorlige personskader. Gem denne brugervejledning, og slå jævnligt op i den for at kunne arbejde i fuld sikkerhed og eventuelt informere andre brugere.

Læs denne vejledning, og vær sikker på at have forstået alle anvisningerne for at kunne arbejde sikkert, inden kanttrimmeren/kratrydderen tages i brug. Overhold alle sikkerhedsreglerne. Hvis nedenstående sikkerhedsregler ikke overholdes, kan man komme alvorligt til skade. Lad ikke børn og uerfarne personer bruge dette redskab. Start aldrig motoren, og lad den aldrig gå i et lukket rum eller med dårlig ventilation, eftersom udstødningsgasserne kan være dødbringende.

Ryd arbejdsområdet, inden redskabet tages i brug. Fjern sten, glasskår, søm, wire, snore og andre genstande, som kan blive slynget ud eller sætte sig fast i trimmehovedet eller klingen. Brug sikkerhedsbriller og høreværn under arbejdet med dette redskab. Tag også lange bukser i kraftigt stof på samt støvler og handsker. Undgå løsthængende tøj, shorts og smykker, og arbejd aldrig barfodet. Langt hår skal holdes samlet over skulderhøjde, så det ikke kan hænge fast i de bevægelige elementer. Sørg for at holde børn, tilskuere og dyr i mindst 15 m afstand fra arbejdsstedet. Redskabet må aldrig bruges, hvis man er er træt eller syg, påvirket af spiritus eller narkotika eller tager medicin. Brug ikke redskabet, hvis der ikke er tilstrækkeligt lys til at arbejde. Stå altid med vægten på begge ben for at holde balancen. Fordel vægten på begge ben, og lad være med at strække armen for langt ud. Ellers kan man falde eller komme til at røre ved meget varme elementer. Hold kroppen væk fra elementer i bevægelse. Før ikke hænderne hen i nærheden af kanttrimmerens/kratrydderens udstødning eller cylinder, de bliver nemlig meget varme under drift. Stands altid motoren, og afbryd tændrørets ledningsforbindelse inden indstilling eller reparation, undtagen ved justering af karburatoren. Se redskabet efter, inden det tages i brug, for at kontrollere, at der ikke er løse dele, at der ikke er brændstofudslip m.v. Udskift beskadigede dele, inden redskabet startes. Vær særlig forsigtig ved indstilling af karburatoren, da trimmehovedet eller klingen drejer rundt.

Hos visse mennesker kan vibrationer fra et bærbart redskab i drift fremkalde "Raynauds syge", der giver sig udslag i prikkende, følelsesløse og blege fingre, fortrinsvis når de udsættes for kulde. Tilsyneladende fremmes disse symptomer af arvelige faktorer, kulde og fugt, tobak og visse kost- og arbejdsvaner. Det vides ikke på det aktuelle forskningsstadium, hvor mange vibrationer eller hvor lang tids rystelser der skal til for at fremkalde sygdommen. Imidlertid skal der tages nogle forholdsregler for ikke at udsætte brugeren for unødige vibrationer: a) Tag varm tøj på, når det er koldt. Brug handsker, så hænder og håndled holdes varme under arbejdet med redskabet. Kulde er nemlig tilsyneladende en af de hovedfaktorer, der fremmer udbruddet af Raynauds syge. b) Lav nogle øvelser for at stimulere blodomløbet efter brug af redskabet. c) Hold pause med jævne mellemrum, og undgå langvarig udsættelse for vibrationer hver dag. Hvis et af disse symptomer viser sig, må redskabet ikke bruges mere, og der skal søges læge. Hold redskabet i god stand, se efter, om delene er spændt godt, og sørg for at få skiftet beskadigede dele. Bland og opbevar brændstoffet i en dunk beregnet til benzin. Bland og påfyld brændstof udendørs og aldrig i nærheden af gnister eller åben ild. Tør altid spildt brændstof op. Gå mindst 9 m væk fra det sted, hvor brændstofbeholderen blev fyldt, inden motoren startes. Stands motoren, og vent til den er kølet af, inden beholderen fyldes op eller redskabet stilles væk. Før redskabet transporteres i et motorkøretøj, skal redskabets motor køle af, beholderen tømmes og redskabet spændes fast, så det ikke bevæger sig under transporten.

Hvis trimmetråden skal skiftes, må der kun anvendes den af fabrikanten anbefalede tråd. Brug aldrig andre skæreanordninger. Brug aldrig redskabet, hvis græsskærmen ikke sidder på plads og er i god stand. Hold godt fast i begge kanttrimmerens håndtag under arbejdet. Før og hold trimmehovedet under taljehøjde. Forsøg aldrig at arbejde med trimmehovedet mere end 76 cm over jorden.

Skift trimmehovedet, hvis det er revnet, skåret eller beskadiget på nogen måde. Se efter, om trimme-hovedet er monteret og fastspændt rigtigt. Hvis denne regel ikke overholdes, kan man komme alvorligt til skade. Se efter, om sikkerhedsanordninger, remme, afskærmninger og håndtag er monteret og fastspændt korrekt. Når motoren er standset, holdes den roterende klinge ned i tæt græs eller ukrudt, indtil den holder op med at dreje rundt. Brug ikke kratrydderen, hvis klingeskærmen ikke er monteret og fastspændt rigtigt, eller hvis den ikke er i god stand. Brug kraftige handsker ved montering eller aftagning af klingen. Husk altid at standse motoren og afbryde tændrørets ledningsforbindelse, inden fastklemt materiale fjernes fra klingen, og inden klingen skiftes eller afmonteres. Forsøg ikke at røre ved klingen eller stoppe den, mens den drejer rundt. Klingen bliver ved med at dreje rundt på grund af træghed, efter motoren er standset, eller når speederknappen er sluppet, hvilket kan forårsage alvorlige personskader. Fasthold grebet om redskabet, indtil klingen er holdt helt op med at dreje rundt. Skift klingen, hvis den er beskadiget. Se efter, om klingen er monteret og fastgjort rigtigt, inden redskabet tages i brug. Hvis denne regel ikke overholdes, kan man komme alvorligt til skade. Hvis klingen skal udskiftes, må der kun anvendes en trebladet klinge specielt beregnet til denne kratrydder. Brug aldrig andre typer klinger. De trebladede klinger er kun beregnet til at rydde ukrudt og bløde planter. Redskabet må ikke anvendes til andre formål. Brug aldrig den trebladede klinge til at beskære buske. Vær særlig forsigtig, når redskabet bruges med klinge. Det kan springe tilbage, hvis klingen kommer i berøring med noget, den ikke kan skære. Det kan bevirke, at klingen pludselig stopper et kort øjeblik, så redskabet bliver slynget væk fra den genstand, klingen har ramt. Reaktionen er ret voldsom, og brugeren kan miste herredømmet over redskabet. Tilbageslag kan opstå, hvis klingen møder en forhindring, sætter sig fast eller vrider sig.

Dansk - venstre håndtag - højre håndtag Lydtryksniveau (efter EN ISO 11806: 1997, ISO 7917:1987) Lydeffektniveau (efter ISO 10884)

Tilbageslag er mere tilbøjelig til at opstå i et område, hvor det er svært at se, hvor klingen arbejder. For at kunne arbejde hensigtsmæssigt og forsvarligt skal ukrudtet ryddes med en sideværts bevægelse fra højre mod venstre. Hvis en genstand eller et stykke træ befinder sig i klingens bane, er denne sideværts bevægelse med til at formindske tilbageslagsvirkningen. Skær aldrig planter, som er mere en 13 mm tykke. Brug altid bæreselen ved arbejdet med kratrydderen, og indstil selen til en behagelig arbejdsstilling. Hold godt fast i begge redskabets håndtag under arbejdet. Før klingen væk fra kroppen og under taljehøjde. Brug aldrig kratrydderen med klingen i mere end 76 cm fra jorden. Sæt klingesikringen på den trebladede klinge, inden redskabet stilles væk eller transporteres. Tag altid klingesikringen af, inden redskabet tages i brug. Hvis klingesikringen ikke er taget af, kan den bliver slynget ud, når klingen begynder at dreje rundt. 102 dBA 115 dBpA BESKRIVELSE

TEKNISKE SPECIFIKATIONER Vægt - uden brændstof eller skæreanordning - uden brændstof, med klinge - uden brændstof med trimmehoved Beholderens kapacitet Trimmebredde Slagvolumen RBC-52SB RBC-40SB Max. motorydelse (efter ISO 8893) RBC-52SB RBC-40SB Max. omdrejningshastighed Motoromdrejninger ved max. omløbshastighed Motorens tomgangshastighed Brændstofforbrug (efter ISO 8893) ved max. motorydelse Specifikt brændstofforbrug (efter ISO 8893) ved max. motorydelse Vibrationsniveau i tomgang - venstre håndtag - højre håndtag Vibrationsniveau ved fuld hastighed 7,2 m/s2 7,5 m/s2 7,52 kg 7,87 kg 7,72 kg 1230 cm3 415 mm 51,7 cm3 40 cm3 1,4 kW / 1,9 HP 1,27 kW / 1,7 HP

M6 sekskantnøgle Hul i gearhus Slids i øverste flange Øverste flange Nederste flange Klinge Hul skive Skive Klingelåsemøtrik Gearhus Tændrørsnøgle Trimmehoved Drivgevindstykke Græsskærm Skrue i græsskærm Låsetappe Hak Håndtag Nederste beslag Øverste rør Gashåndtag Øverste beslag Karabinhage Bæresele Streng til hurtig afhægtning Monteringsbeslag Mest effektive trimmeområde Farligt trimmeområde Start-stopknap Spædepumpe Chokergreb Klingesikring Filter MONTERING

Anbring styret (18) i den nederste klemme (19) på drivakselhuset (skaftet) (20). Bemærk: Gashåndtaget (klemmegreb) (21) skal monteres på højre side af skaftet, set fra arbejdsposition. Anbring det øverste beslag (22) oven på håndtaget, og stram de fire M5 x 25 skruer. Indstil styret, så brugeren får den bedst mulige kontrol over maskinen, når han indtager en bekvem, lodret kropsstilling.

Sæt bæreselens karabinhage (23) fast i forankringsspændet (24) på motorblokkens rør. Juster forankringsspændets position på røret for at få en behagelig og stabil arbejdsstilling, således at klingen eller trimmehovedet befinder sig mellem 100 og 300 mm over jorden. Bemærk: For at løsne bæreselen hurtigt trækkes hårdt i afhægtningsstrengen (25). Sæt græsskærmen (14) fast på klingeskærmen med de to låsetappe, som stikkes ind i hakkene. Stram derefter græsskærmens skrue ved hjælp af tændrørsnøglens skruetrækkerdel. Bemærk: opbevar kratryddedelene omhyggeligt, så de er til at finde igen. MONTERING AF TRIMMEHOVED (Fig. 6)

Bemærk: Ved skift fra kratrydder til kanttrimmer eller omvendt, skal der anvendes den tilhørende beskyttelsesanordning (klingeskærm/græsskærm). Sæt den øverste og nederste flange på akslen, og vend dem, så de går rigtigt på plads. Sæt M6 sekskantnøglen ind i hullet i gearhuset og ind i slidsen i den øverste flange. Anbring den smalleste del af drivgevindstykket (13) på akslen, og drej det mod venstre. Spænd delene godt fast. Mens låsebolten sidder i gearhusets hul og i slidsen i den øverste flange, sættes trimmehovedet (12) på den bredeste del af drivgevindstykket og drejes mod højre. Spænd delene godt fast. MONTERING AF KLINGESKÆRM (Fig. 5)

Spænd klingeskærmen fast på holdebeslaget (26) med de fire skruer (M5x16), som sættes ind i monteringspladen, føres under klingeskærmen og derefter ind i holdebeslaget. Stram de fire skruer godt ved hjælp af den medleverede skruetrækker. Bemærk: Ved anvendelse af trimmehoved (12) skal græsskærmen sættes fast på klingeskærmen. AFTAGNING AF TRIMMEHOVED (Fig. 6)

Sæt græsskærmen (14) fast på klingeskærmen ved hjælp af de to låsetappe (16), som stikkes ind i de to hak (17). Stram skruen godt ved hjælp af den medleverede skruetrækker.

ADVARSEL Stand altid motoren, og afbryd tændrørets ledningsforbindelse inden indstilling, f.eks. ved skift af skæreanordning. Det formindsker faren for at komme alvorligt til skade. MONTERING AF KLINGE (Fig. 7)

Sæt M6 sekskantnøglen ind i hullet i gearhuset og ind i slidsen i den øverste flange. Tag trimmehovedet af ved drejning mod højre. Tag den øverste og nederste flange af. Gem dem til montering af klingen. Mens sekskantnøglen sidder i gearhusets hul og i slidsen i den øverste klingeflange, drejes drivgevindstykket mod højre og fjernes. Tag skruen i græsskærmen ud. Tag græsskærmen af ved indtrykning af de to låsetappe, samtidig med at græsskærmen trækkes nedad for at løsne den fra klingeskærmen. Bemærk: opbevar trimmehovedet og græsskærmen omhyggeligt, så de kan findes igen til senere brug.

Sæt M6 sekskantnøglen (1) ind i hullet i gearhuset (2) og ind i slidsen i den øverste flange (3). Drej klingelåsemøtrikken (9) mod højre ved hjælp af den bredeste del af tændrørsnøglen, og tag møtrikken af. Fjern skiven (8), den hule skive (5), den nederste flange (6), klingen og den øverste flange (4). Gem den øverste og nederste flange, de skal anvendes til montering af trimmehovedet.

Sæt den øverste flange på akslen, og vend den således, at den går ordentligt på plads på gearhuset. Sæt klingen på den øverste flange. Sæt den nederste flange på akslen med den hule side mod hullet i klingen. Sæt derefter den hule skive og skiven på plads. Sæt klingelåsemøtrikken på, og drej den mod venstre. Sæt M6 sekskantnøglen ind i hullet i gearhuset og ind i slidsen i den øverste flange. Stram klingelåsemøtrikken godt ved hjælpe af tændrørsnøglens bredeste del.

Læs brugervejledningen igennem, og følg advarselsanvisningerne og sikkerhedsreglerne.

Brug sikkerhedsbriller og høreværn.

Sørg for, at tilskuere især børn og dyr holder sig i mindst 15 m afstand fra arbejdsområdet.

Brændstof skal altid håndteres med omtanke; det er nemlig meget brandfarligt. Bland og påfyld altid brændstof udendørs og aldrig i nærheden af gnister eller åben ild. Undgå indånding af brændstofdampene. Undgå kontakt med benzin eller olie. Undgå især at få sprøjtet benzin eller olie i øjnene. Hvis man får benzin eller olie i øjnene, skylles omgående med rent vand. Ved vedvarende øjenirritation søges omgående læge. Tør straks spildt brændstof op. ADVARSEL Stands altid motoren, inden beholderen fyldes op. Hæld ikke brændstof i redskabets beholder, når motoren går eller stadig er varm. Gå mindst 9 m væk fra det sted, hvor brændstofbeholderen blev fyldt, inden motoren startes. Ryg aldrig i nærheden.

Rens beholderen omkring dækslet for ikke at få snavs i brændstoffet. Skru langsomt dækslet af beholderen, så trykket kan slippe ud, og for at undgå, at brændstoffet løber ud omkring dækselåbningen. Hæld forsigtigt brændstofblandingen i beholderen, uden at spilde. Rens og se pakningen efter, inden dækslet skrues på igen. Sæt hurtigt dækslet på beholderen igen, og spænd det godt. Tør altid spildt brændstof op. Gå mindst 9 m væk fra det sted, hvor brændstofbeholderen blev fyldt, inden motoren startes. Bemærk: Det er normalt, at der kommer røg fra motoren ved første ibrugtagning og somme tider de følgende gange. 1 liter 2 liter 3 liter 4 liter 5 liter Redskabet har en totaktsmotor, som bruger en blanding af benzin og syntetisk totaktsolie. Bland blyfri benzin og syntetisk totaktsolie i en ren beholder godkendt til benzin. Motoren arbejder med blyfri benzin til personvogne med et oktantal på 87 ([R+M]/2) eller derover. Brug ikke benzin/olieblandinger, som kan købes på servicestationerne, f.eks. blandinger til motorcykler, knallerter o.l. Anvend udelukkende syntetisk olie til totaktsmotorer. Brug aldrig motorolie til personbiler eller totaktsolie til påhængsmotorer. Bland benzin og syntetisk totaktsolie i forholdet 30:1. Bland brændstoffet godt, inden beholderen fyldes op. Bland små mængder brændstof ad gangen: bland ikke brændstof til mere end en måned. Det anbefales ligeledes at anvende syntetisk totaktsolie, som indeholder brændstofstabilisator.

30:1 ANVENDELSE AF KANTTRIMMER (Fig. 8) Tag fat i kantrimmerens højre håndtag med højre hånd og i venstre håndtag med venstre hånd. Hold godt fast i redskabet med begge hænder, så længe det arbejder. Kanttrimmeren skal holdes i en behagelig arbejdsstilling med højre håndtag i hoftehøjde. Brug altid kanttrimmeren med fuld hastighed. Klip altid højt græs oppefra og ned for at undgå, at græsset vinkler sig rundt om røret og trimmehovedet, hvilket kan bevirke overophedning af motoren. Hvis græsset vikler sig rundt om trimmehovedet, skal motoren standses, ledningsforbindelsen på tændrøret afbrydes, inden det fastklemte græs fjernes. Hvis maskinen anvendes i længere tid med mellemhastighed, vil der løbe olie ud ved udstødningen. TRIMMEVEJLEDNING (Fig. 9)

Hvis kanttrimmeren ikke holdes rigtigt, kan den være farlig at bruge – se farligt trimmeområde (28). Det er de to trådspidser, der klipper græsset; lad være med at presse trimmehovedet ned i højt græs. Hvis tråden kommer i berøring med pigtråd, hegn, mure, fortov eller træ, slides den hurtigere og kan måske knække. Undgå berøring med træer og buskadser. Bark, træprofiler, paneler og hegnspæle kan blive beskadiget af tråden.

ANVENDELSE AF KRATRYDDER (Fig. 10-11) Tag fat i kratrydderens højre håndtag med højre hånd og i venstre håndtag med venstre hånd. Hold godt fast i redskabet med begge hænder, så længe det arbejder. Kratrydderen skal holdes i en behagelig arbejdsstilling med højre håndtag i hoftehøjde. Styr redskabet med et fast greb, og sørg for at stå stabilt. Derved undgår man at miste ligevægten, hvis klingen springer tilbage. Hold altid redskabet med begge hænder under brug. Sørg for at have godt greb om redskabet. Styr redskabet med et fast greb, og sørg for at stå stabilt. Derved undgår man at miste ligevægten, hvis klingen springer tilbage. Se arbejdsområdet efter, og fjern forhindringer som glasskår, sten, beton, hegn, wire, træ, metal osv. Brug aldrig kratrydderen langs stier, stakitter, pæle, bygninger eller andre faste genstande. Brug aldrig klingen igen, hvis den har ramt noget hårdt uden først at have undersøgt den for skader. Brug aldrig en beskadiget klinge. Ryd krat og vækster med store svingende bevægelser fra højre mod venstre. START OG STOP AF REDSKABET (Fig. 12; Fig. 16) ADVARSEL Start aldrig motoren i et lukket rum eller med dårlig ventilation, eftersom udstødningsgasserne kan være dødbringende. Indstil bæreselen i en behagelig arbejdsstilling. Bæreselen sikrer også, at klingen holdes i god afstand fra kroppen. KOLDSTART

Vær særlig forsigtig, når redskabet bruges med klinge. Det kan springe tilbage, hvis klingen kommer i berøring med noget, den ikke kan skære. Det kan bevirke, at klingen pludselig stopper et kort øjeblik, så redskabet bliver slynget væk fra den genstand, klingen har ramt. Reaktionen er ret voldsom, og brugeren kan miste herredømmet over redskabet. Tilbageslag kan opstå, hvis klingen møder en forhindring, sætter sig fast eller vrider sig. Tilbageslag er mere tilbøjelig til at opstå i et område, hvor det er svært at se, hvor klingen arbejder. For at kunne arbejde hensigtsmæssigt og forsvarligt skal ukrudtet ryddes med en sideværts bevægelse fra højre mod venstre. Hvis en genstand eller et stykke træ befinder sig i klingens bane, er denne sideværts bevægelse med til at formindske tilbageslagsvirkningen.

Anbring kanttrimmeren fladt et ryddet sted. For at starte motoren sættes start-stopknappen (29) på “I” (drift). Tryk 5 gange på spædepumpen (30). Bemærk: Tryk ikke på speederknappen (21), før motoren er i gang. Ellers har redskabet svært ved at starte. Skub chokergrebet (31) opad til lukket stilling ( ). Træk i startgrebet, indtil motoren starter. Skub chokergrebet nedad til åben stilling ( ). Lad motoren gå et par minutter, inden redskabet bruges. VARMSTART

TREBLADET KLINGE Anbring kanttrimmeren fladt et ryddet sted. For at starte motoren sættes start-stopknappen (29) på “I” (drift). Chokergrebet skal allerede være i åben stilling ( ). Træk i startkablet, indtil motoren starter. De trebladede klinger er kun beregnet til at rydde ukrudt og bløde planter. Når klingen er sløv, kan den vendes og bruges igen. En trebladet klinge må ikke slibes.

ADVARSEL Vær yderst forsigtigt, når der arbejdes med klinge. Læs omhyggeligt afsnittet "Særlige sikkerhedsregler for kratryddere og brug af klinge" i denne vejledning. For at standse motoren sættes start-stopknappen på “O”.

(Fig. 14) ADVARSEL Ved vedligeholdelse må der kun anvendes originale reservedele, tilbehørsdele og redskaber. Hvis denne regel ikke overholdes, kan redskabet komme til at virke forkert og forårsage alvorlige personskader. Desuden bortfalder garantien. For at bevare redskabets effektivitet og forlænge levetiden skal luftfilteret holdes rent.

Brug ikke skæreanordningen med motoren i tomgang. Hvis denne regel ikke overholdes, skal koblingen indstilles eller redskabet repareres omgående af en fagmand. Udfør kun de i denne vejledning beskrevne indstillinger og reparationer. Alle andre indgreb på kanttrimmeren skal overlades til et autoriseret Ryobi serviceværksted. Hvis redskabet ikke vedligeholdes rigtigt, dannes der megen sod, som kan nedsætte redskabets effektivitet og forårsage olierestafløb fra udstødningen. Se efter, om sikkerhedsanordninger, remme, afskærmninger og håndtag er monteret og fastspændt korrekt. Det formindsker faren for at komme alvorligt til skade.

ADVARSEL Hvis dækslet på brændstofbeholderen ikke er tæt, er der fare for brand, derfor skal det omgående skiftes. Beholderdækslet har et filter og en kontraventil, som ikke kan repareres. Et tilstoppet filter forringer motorens ydeevne. Hvis motoren arbejder bedre, når beholderens dæksel er løsnet let, er det måske fordi kontraventilen er defekt eller filteret stoppet til. Skift om nødvendigt beholderdækslet.

Tag dækslet af luftfilteret, efter skruen i dækslet er løsnet. Fjern holdepladen, som sidder inde i luftfilterlejet. Tag filteret (33) ud, og vask det i varmt sæbevand. Skyl filteret, og lad det tørre helt. For optimal effektivitet skal det skiftes en gang om året. Sæt luftfilteret på plads igen. Sæt holdeplade på plads igen. Sæt luftfilterdækslet på plads, og spænd skruen godt. Brug udelukkende ø2,7 mm tråd. Stands motoren, og afbryd tændrørets ledningsforbindelse. Hold om trimmehovedet, og skru spolen løs ved drejning mod højre. Tryk på trimmehovedets knap for at spole tråd af. Tryk på den knap, og før den nye tråd gennem øjet i trimmehovedet.

Tændrøret i kanttrimmeren/kratrydderen er et TORCH L7RTC med 0,6-0,7 mm elektrodeafstand. Brug udelukkende den anbefalede type, og skift tændrøret en gang om året. KLINGESIKRING (Fig. 13) Sæt altid klingesikringen (32) på, når kratrydderen ikke bruges. Brug altid handsker, og vær særlig forsigtig ved håndtering af klingen. OPBEVARING (1 MÅNED ELLER DEROVER)

Bemærk: Tag altid klingesikringen af, inden redskabet tages i brug. Hvis klingesikringen ikke er taget af, kan den bliver slynget ud, når klingen begynder at dreje rundt.

Alt efter den anvendte type brændstof, den anvendte olietype og -mængde og/eller driftsforholdene kan udstødningsåbningen og udstødningen blive mere eller mindre stoppet til af sod. Hvis redskabets kraft falder, skal det renses af en fagmand.

Hæld det resterende brændstof i beholderen over i en dunk godkendt til benzin. Sæt motoren i gang, til den går i stå af sig selv. Rens kanttrimmeren omhyggeligt. Opbevar den et sted med god udluftning og utilgængeligt for børn. Læg den ikke i nærheden af ætsende stoffer som havekemikalier eller optøningssalt. Sæt klingesikringen på, inden redskabet stilles væk eller transporteres. Der henvises til ISO standarderne og de lokale bestemmelser om opbevaring og håndtering af brændstof. Det resterende brændstof kan bruges til et andet redskab med totaktsmotor.

1. Se tændrøret efter. Tag tændrøret ud. Sæt

dækslet over tændrøret på plads, og sæt tændrøret på metalcylinderen. Træk i startkablet, og se efter, om der dannes en gnist ved tændrørets elektrode. Hvis der ikke dannes nogen gnist, gentages testen med et nyt tændrør.

2. Tryk på spædepumpen, indtil den er fyldt med

brændstof. Hvis spædepumpen ikke bliver fyldt, er brændstofforsyningssystemet stoppet til. Kontakt et reparationsværksted. Hvis spædepumpen bliver fyldt, er motoren måske druknet (se næste afsnit).

3. Tag tændrøret ud, og vend kanttrimmeren

således, at tændrørsåbningen vender ned mod jorden. Se efter, om chokergrebet er i åben stilling ( ), og træk 10-14 gange i startgrebet. Dermed skulle overskydende brændstof være fjernet fra motoren. Rens tændrøret, og sæt det på plads. Hold speederknappen trykket helt ind, og træk samtidig tre gange i startgrebet med chokergrebet i åben stilling ( ). Hvis motoren ikke starter, sættes chokergrebet i lukket stilling ( ), og anvisningerne i afsnittet “Start og stop af redskabet” følges. Hvis motoren stadig ikke starter, udføres de forskellige trin igen med et nyt tændrør.

4. Kontakt et reparationsværksted.

trække, end da redskabet var nyt. Motoren starter men accelererer ikke. Karburatoren skal justeres. Kontakt et reparationsværksted. Motoren kommer ikke op på fuld hastighed og afgiver meget røg.

1. Brændstofblandingen

2. Luftfilteret er snavset.

1. Brug brændstof blandet for nylig med syntetisk

totaktsolie i det rigtige forhold.

2. Rens luftfilteret. Se afsnittet "Udskiftning

og rensning af luftfilter".

3. Kontakt et reparationsværksted.

PROBLEM MULIG ÅRSAG AFHJÆLPNING Motoren starter, går og accelererer men holder ikke tomgangen. Karburatoren skal justeres. Kontakt et reparationsværksted. Klingen bliver ved med at dreje rundt, når motoren går i tomgang. Karburatoren skal justeres. Kontakt et reparationsværksted. Græsset vikler sig omkring trimmehovedets rør.

1. Græsset er højt, og trimmeren

2. Kanttrimmeren anvendes

med mellemhastighed.

1. Trim højt græs oppefra og ned.

Der løber olie ud af udstødningen.

1. Kanttrimmeren anvendes

med mellemhastighed.

2. Brændstofblandingen

3. Luftfilteret er snavset.

1. Brug kanttrimmeren med fuld kraft.

2. Brug brændstof blandet for nylig med syntetisk

totaktsolie i det rigtige forhold.

3. Rens luftfilteret. Se afsnittet "Udskiftning

og rensning af luftfilter".

4. Kontakt et reparationsværksted.

1. Drivstoffblandingen må

2. Drivstoffblandingen må

Der er reklamationsret på dette Ryobi produkt for fabrikationsfejl og defekte dele i fireogtyve (24) måneder fra gyldighedsdatoen på originalfakturaen udstedt af forhandleren til slutbrugeren. Skader opstået på grund af almindeligt slid, unormal eller ikke tilladt anvendelse, forkert vedligeholdelse eller overbelastning er ikke dækket af denne reklamationsret, det samme gælder tilbehør som batterier, pærer, klinger, indsatser, poser osv. I tilfælde af driftsfejl i garantiperioden skal produktet afleveres IKKE DEMONTERET med købebevis til forhandleren eller nærmeste autoriserede Ryobi serviceværksted. De lovbestemte rettigheder i forbindelse med defekte produkter forringes ikke af denne reklamationsret.

Vi erklærer på eget ansvar at produktet denne erklæringen gjelder er i samsvar med grunnkravene om helse og sikkerhet i maskindirektivet 98/37/EØF og andre gjeldende direktiver, som direktivet om elektromagnetisk kompatibilitet 89/336/EØF og direktivene 2000/14/ EØF. Vi erklærer at dette produktet tilfredsstiller kravene i direktivet 2000/14/ EF. Målt lydtrykknivå: Garantert lydtrykknivå: Utgivelsesdato: 110 dB (A) 115 dB (A) 12 / 2006 Den tekniske dokumentasjonen er i besittelse av Homelite Far East Co., Ltd. 24/F, 388 Castle Peak Road, Tsuen Wan, N. T., Hong Kong. Samsvarserklæring etablert i april 2006 av Homelite Far East Co., Ltd. 1/12/96 2:32:10 PM FIN CE VAATIMUSTENMUKAISUUSILMOITUS Julistamme täten ja vastaamme yksin siitä, että tämä tuote on konedirektiivissä 98/37/EC vaadittujen terveys- ja turvallisuusvaatimusten ja muiden sovellettavien direktiivien, kuten direktiivin CEM 89/336/EEC ja direktiivien 2000/14/EC.
