Značka	Bosch
Model	GDR 18 V-LI MF Professional
Typ produktu	Bezdrôtový rázový uťahovák
Napájanie	Lítium-iónová batéria 18 V
Menovité napätie	18 V
Voľnobežné otáčky	0 – 2800 ot/min
Frekvencia úderov	0 – 3200 úderov/min
Maximálny krútiaci moment	180 Nm
Skľučovadlo	Hexagonálne 1/4" (6,35 mm)
Hmotnosť (s batériou)	1,5 kg
Dĺžka	200 mm
Výška	250 mm
Typ motora	Bezkefkový (bezuhlíkový)
Osvetlenie	Integrovaná LED
Bezpečnosť	Brzda motora, ochrana proti preťaženiu
Údržba	Čistiť suchou handričkou, nie je potrebné mazanie
Náhradné diely	Uhlíky, skľučovadlo, batéria, nabíjačka dostupné v servise
Opraviteľnosť	Index opraviteľnosti: 8,4/10 (odhad)
Záruka	3 roky (povinná registrácia)

Často kladené otázky - GDR 18 V-LI MF Professional BOSCH

Ktorá batéria je kompatibilná s uťahovákom Bosch GDR 18 V-LI MF Professional?

Všetky batérie Bosch Professional 18V z radu Li-Ion sú kompatibilné (napr. GBA 18V, ProCORE18V).

Ako vymeniť nástavec na skrutkovanie?

Potiahnite skľučovadlo dopredu, vložte hexagonálny nástavec 1/4" až na doraz, potom uvoľnite skľučovadlo na zaistenie.

Je uťahovák vybavený LED osvetlením?

Áno, má integrovanú LED, ktorá sa pri použití automaticky zapne na osvetlenie pracovnej oblasti.

Aký je maximálny krútiaci moment tohto nástroja?

Maximálny krútiaci moment je približne 180 Nm, dostatočný pre väčšinu náročných skrutkovacích aplikácií.

Ako čistiť uťahovák po použití?

Použite suchú alebo mierne vlhkú handričku na utretie vonkajšej časti. Nikdy neponárajte nástroj do vody a nepoužívajte rozpúšťadlá.

Môžem uťahovák používať v režime skrutkovača alebo len v režime rázov?

Tento prístroj je rázový uťahovák (impact driver). Nemá štandardný režim skrutkovača, ale ráz umožňuje efektívne skrutkovať a odskrutkovať.

Čo robiť, ak uťahovák nereaguje?

Najprv skontrolujte batériu (nabitie, správny kontakt). Ak problém pretrváva, obráťte sa na autorizovaný servis Bosch.

Aká je životnosť batérie?

Pri bežnom používaní vydrží Li-Ion batéria približne 2 až 3 roky alebo 500 nabíjacích cyklov, kým stratí kapacitu.

Prijíma skľučovadlo vrtáky?

Nie, hexagonálne skľučovadlo 1/4" je určené na nástavce na skrutkovanie. Na vŕtanie použite adaptér alebo špecifickú vŕtačku.

Ako zistím, či je batéria úplne nabitá?

Nabíjačka má LED, ktorá sa po dokončení nabíjania zmení na zelenú alebo zhasne. Pozrite si návod k nabíjačke.

NÁVOD NA OBSLUHU GDR 18 V-LI MF Professional BOSCH

Popis výrobku a výkonu

Bezpečnostné upozornenia

Všeobecné bezpečnostné upozornenia pre elektrické náradie

VÝSTRAHA

Prečítajte si všetky bezpečnostné upozornenia, pokyny, ilustrácie

a špecifikácie dodané s týmto elektrickým náradím.

Nedodržiavanie všetkých uvedených pokynov môže mať za následok úraz elektrickým prúdom, požiar a/alebo tažké poranenie.

Tieto výstražné upozornenia a bezpečnostné pokyny starostlivo uschovajte na budúce použitie.

Pojem „elektrické náradie“ používaný v nasledujúcom texte sa vzťahuje na elektrické náradie napájané zo siete (s prívodnou šnúrou) a na elektrické náradie napájané akumulátorovou batériou (bez prívodnej šnúry).

Pracovisko vždy udržiavajte čisté a dobre osvetlené. Neporiadok a neosvetlené priestory pracoviska môžu mať za následok pracovné úrazy.
Nepoužívajte elektrické náradie vo výbušnom prostredí, napr. tam, kde sa nachádzajú horľavé kvapali-ny, plyny alebo horľavý prach. Ručné elektrické náradie vytvára iskry, ktoré by mohli zapáliť prach alebo výpary.
Nedovol'te deťom a iným nepovolaným osobám, aby sa počas používania elektrického náradia zdržiavali v blízkosti pracoviska. Pri rozptyľovaní môžete stratit kontrolu nad náradím.

Zástrčka prívodnej šnúry elektrického náradia musí zodpovedať použitej zásuvke. V žiadnom prípade nijako nemeňte zástrčku. S uzemneným elektrickým náradím nepoužívajte ani žiadne zástrčkové adapté. Neupravované zástrčky a vhodné zásuvky znižujú riziko úrazu elektrickým prúdom.
Vyhýbajte sa telesnému kontaktu s uzemnenými povrchovými plochami, ako sú napr. potrubia, vykurovacie telesá, sporáky a chladničky. Ak je vaše telo uzemnené, hrozí zvýšené riziko úrazu elektrickým prúdom.
▶ Nevystavujte elektrické náradie dažďu ani vlhkosti. Vniknutie vody do ručného elektrického náradia zvyšuje riziko úrazu elektrickým prúdom.
Nepoužívajte prívodnú šnúru na iné než určené účely: na nosenie ručného elektrického náradia, ani na jeho zavesenie a zástrčku nevyberajte zo zásuvky tahaním za prívodnú šnúru. Udržiavajte sieťovú šnúru mimo dosahu horúcich telies, oleja, ostrých hrán alebo pohybujúcich sa súčastí. Poškodené alebo zauzlené prívodné šnúry zvyšujú riziko úrazu elektrickým prúdom.
Ked' pracujete s elektrickým náradím vonku, používajte len také predlžovacie káble, ktoré sú schválené aj na používanie vo vonkajších priestoroch. Použitie predlžovacieho kábla, ktorý je vhodný na používanie vo vonkajšom prostredí, znižuje riziko úrazu elektrickým prúdom.
Ak sa nedá vyhnút použitiu elektrického náradia vo vlhkom prostredí, použite ochranný spínač pri poruchových prúdoch. Použitie ochranného spínača pri poruchových prúdoch znižuje riziko úrazu elektrickým prúdom.

Bezpečnost'osôb

Bud'te ostražití, sústred'te sa na to, čo robíte, a s elektrickým náradím pracujte uvážlivo. Nepracujte s elektrickým náradím, ak ste unavení alebo ak ste pod vplyvom drog, alkoholu alebo liekov. Krátka nepozornosť pri používaní elektrického náradia môže mať za následok vážne poranenia.
▶ Používajte osobné ochranné prostriedky. Vždy používajte ochranné okuliare. Používanie osobných ochranných prostriedkov, ako je ochranná dýchacia maska, bezpečnostná pracovná obuv, ochranná prilba alebo chrání-

104 | Slovenčina

če sluchu, podľa druhu elektrického náradia a spôsobu jeho použitia znižuje riziko zranenia.

Vyhýbajte sa neúmyselnému uvedeniu elektrického náradia do činnosti. Pred zasunutím zástrčky do zásuvky a/alebo pred pripojením akumulátora, pred chytením alebo prenášaním elektrického náradia sa vždy presvedčte, či je elektrické náradie vypnuté. Prenášanie elektrického náradia so zapnutým vypinačom alebo pripojenie zapnutého elektrického náradia k elektrickej sieti môže mať za následok nehodu.
Kým zapnete elektrické náradie, odstráňte z neho nastavovacie pomôcky alebo klůče na skrutky. Nastavovací nástroj alebo klůč, ktorý sa nachádza v rotujúcej časti elektrického náradia, môže spôsobit vážne poranenia osób.
▶ Vyhýbajte sa abnormálnym polohám tela. Dbajte na pevný postoj a neustále udržiavajte rovnováhu. Takto budete môčt lepšie kontrolovať ručné elektrické náradie v neočakávaných situáciách.
▶ Pri práci noste vhodný pracovný odev. Nenoste voľné odevy ani šperky. Dbajte, aby sa vlasy, odev a rukavice nedostali do blízkosti pohyblivých súčastí. Voľný odev, dlhé vlasy alebo šperky sa môžu zachytit do rotujúcich častí elektrického náradia.
Ak sa dá na ručné elektrické náradie namontovať odsávacie zariadenie a zariadenie na zachytávanie prachu, presvedčte sa, či sú dobre pripojené a správne používané. Používanie odsávacieho zariadenia a zariadenia na zachytávanie prachu znižuje riziko ohrozenia zdravia prachom.
Dbajte, aby ste pri rutinnom používaní náradia nekonali v rozpore s princípmi jeho bezpečného používania. Nepozorná práca môže viest v okamihu k tažkému zraneniu.

Nikdy nepreťažujte elektrické náradie. Používajte elektrické náradie vhodné na daný druh práce. S vhodným ručným elektrickým náradím budete pracovať lepšie a bezpečnejšie v uvedenom rozsahu výkonu náradia.
▶ Nepoužívajte elektrické náradie, ktoré má pokazený vypínač. Náradie, ktoré sa už nedá zapnúť alebo vypnúť, je nebezpečné a treba ho zveriť do opravy odborníkovi.
Než začnete náradie nastavovat alebo prestavovat, vymieňať príslušenstvo alebo kým ho odložíte, vždy vytiahnite zástrčku sietovej šnúry zo zásuvky a/alebo odoberte akumulátor, ak je to možné. Toto preventívne opatrenie zabraňuje neúmyselnému spusteniu elektrického náradia.
Nepoužívané elektrické náradie uschovávajte tak, aby bolo mimo dosahu detí. Nedovol'te používať toto náradie osobám, ktoré s ním nie sú dôverne oboznámené alebo ktoré si neprečítali tieto pokyny. Elektrické náradie je nebezpečné, ak ho používajú neskúsené osoby.
Elektrické náradie a príslušenstvo starostlivo ošetrujte. Kontrolujte, či pohyblivé súčiastky bezchybne fun-

gujú alebo či nie sú blokované, zlomené alebo poškodené, čo by mohlo negativne ovplyvnit' správne fungovanie elektrického náradia. Pred použitím náradia dajte poškodené súčiastky vymenit'. Veľa nehôd je spôsobených nedostatočnou údržbou elektrického náradia.

▶ Rezné nástroje udržiavajte ostré a čisté. Starostlivo ošetrované rezné nástroje s ostrými reznými hranami majú menšiu tendenciu zablokovať sa a ľahšie sa dajú viest.
Používajte elektrické náradie, príslušenstvo, nastavovacie nástroje a pod. podľa týchto výstražných upozornení a bezpečnostných pokynov. Pri práci zohl’adnite konkrétne pracovné podmienky a činnost’, ktorú budete vykonávať. Používanie elektrického náradia na iný než predpokladaný účel môže viest’k nebezpečným situáciám.
Rukoväti a úchopové povrchy udržujte suché, čisté a bez oleja alebo mazacieho tuku. Šmyklavé rukoväti a úchopové povrchy neumožňujú bezpečnú manipuláciu a ovládanie náradia v neočakávaných situáciách.

Starostlivé používanie akumulátorového náradia

Akumulátory nabíjajte len v nabíjačkách, ktoré odporúča výrobca akumulátora. Ak sa používa nabíjačka určená na nabíjanie iného typu akumulátorov, hrozí nebezpečenstvo požiaru.
▶ Do elektrického náradia používajte len špecificky určené akumulátory. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru.
Nepouživané akumulátory uschovávajte tak, aby sa nemohli dostat do styku s kancelárskymi sponkami, mincami, klúčmi, klincami, skrutkami alebo s inými drobnými kovovými predmetmi, ktoré by mohli spôsobit' skratovanie kontaktov. Skrat medzi kontaktmi akumulátora môže mať za následok popálenie alebo vznik požiaru.
Z akumulátora môže pri nesprávnom používaní vytekať kvapalina. Vyhýbajte sa kontaktu s touto kvapalinou. Po náhodnom kontakte opláchnite postihnuté miesto vodou. Ak sa dostane kvapalina z akumulátora do očí, vypláchnite ich a vyhlľadajte lekára. Unikajúca kvapalina z akumulátora môže spôsobit podráždenie po-kožky alebo popáleniny.
Nepoužívajte poškodené alebo upravované akumulátory alebo náradie. Poškodené alebo upravované akumulátory môžu neočakávane reagovať a spôsobít požiar, výbuch alebo zranenie.
▶ Nevystavujte akumulátory alebo náradie ohňu ani vysokým teplotám. Vystavenie ohňu alebo teplote nad 130 °C môže spôsobit výbuch.
▶ Dodržujte pokyny týkajúce sa nabíjania a akumulátory alebo náradie nenabíjajte mimo teplotného rozsahu uvedeného v pokynoch. Nesprávne nabíjanie alebo teploty mimo špecifikovaného rozsahu môžu poškodiť akumulátor a zvýšiť riziko požiaru.

Servis

Elektrické náradie dávajte opravovat' len kvalifikovanému personálu, ktorý používa originálne náhradné súčiastky. Tým sa zaistí zachovanie bezpečnosti náradia.
Nikdy neopravujte poškodené akumulátory. Akumulátory môže opravovat len výrobca alebo autorizovaný servis.

Bezpečnostné pokyny pre skrutkovače

Ak vykonávate prácu, kde sa môže spojovací materiál dostať do kontaktu so skrytou elektroinštaláciou, držte elektrické náradie za izolované uchopovacie plochy. Spojovací materiál pri kontakte s fázou môže prepojiť odhalené kovové časti náradia s fázou a používatel' môže byť zasiahnutý elektrickým prúdom.
Používajte vhodné prístroje na vyhl'adávanie skrytých elektrickým vedení a potrubí alebo sa obrát'te na miestne energetické podniky. Kontakt s elektrickým vodičom pod napátím môže spôsobít požiar alebo mať za následok zásah elektrickým prúdom. Poškodenie plynového potrubia môže mať za následok explóziu. Preniknutie do vodovodného potrubia spôsobí vecnú škodu.
▶ Pri práci ručné elektrické náradie dobre držte. Pri uťahovaní a uvoľňovaní skrutiek môžu krátkodobo vznikať veľké reakčné momenty.
▶ Zabezpečte obrobok. Obrobok upnutý pomocou upínacieho zariadenia alebo zveráka je bezpečnejší ako obrobok pridržiavaný rukou.
Počkajte na úplné zastavenie elektrického náradia, až potom ho odložte. Vkladací nástroj sa môže zaseknúť a môže zapríčinit stratu kontroly nad ručným elektrickým náradím.
▶ Po poškodení akumulátora alebo v prípade neodborného používania môžu z akumulátora vystupovať škodlivé výpary. Zabezpečte prívod čerstvého vzduchu a v prípade nevolnosti vyhladajte lekársku pomoc. Tieto výpary môžu podráždiť dýchacie cesty.
▶ Akumulátor neotvárajte. Hrozí nebezpečenstvo skratu.
▶ Špicatými predmetmi, ako napr. klince alebo skrutkovače alebo pôsobením vonkajšej sily môže dôjst k poškodeniu akumulátora. Vo vnútri môže dôjst ku skratu a akumulátor môže začať horieť, môže z neho unikať dym, môže vybuchnút alebo sa prehriat.
- Akumulátor používajte len v produktoch výrobcu. Len tak bude akumulátor chránený pred nebezpečným preťažením.

Chráňte akumulátor pred teplom, napr. aj pred trvalým slnečným žiarením, pred ohňom, vodou a vlhkostou. Hrozí nebezpečenstvo výbuchu.

Opis výrobku a výkonu

Prečítajte si všetky bezpečnostné upozor- nenia a pokyny. Nedodržiavanie bezpečnost- ných upozornení a pokynov môže zapríčinit úraz elektrickým prúdom, požiar a/alebo tažké poranenia.

Prosím, všimnite si obrázky v prednej časti návodu na používanie.

Používanie v súlade s určením

Toto elektrické náradie je v uvedenom rozmerovom rozsahu určené na zaskrutkovávanie a uvolňovanie skrutiek, ako aj na utahovanie a uvolňovanie matíc.

V polohe Vrtanie a s príslušnými vkladacími nástrojmi je toto elektrická náradie vhodné aj na vrtanie do dreva, kovu, keramických obrobkov a plastov.

Vyobrazené komponenty

Číslovanie jednotlivých komponentov sa vztahuje na vyobrazenie elektrického náradia na grafickej strane.

(1) Upínanie nástroja
(2) Zaistovacia objímka
(3) Osvetlenie „PowerLight“
(4) Prepínač „Vítanie/skrutkovanie“
(5) Slučka na nosenie
(6) Spona na opasok ^A)
(7) Akumulátor ^A)
(8) Odistovacie tlačidlo akumulátora ^A)
(9) Prepínač smeru otáčania

(10) Vypínač

(13) Univerzálny držiak hrotov ^4

A) Vyobrazené alebo opísané príslušenstvo nepatri do štandardného rozsahu dodávky. Kompletné príslušenstvo nájdete v našom sortimente príslušenstva.

Technické údaje

Akumulátorový impulzový skrutkovač GDR 14,4 V-LI MF GDR 18 V-LI MF
-2. stupeň min	-1	0-2 800 0-2 800
-Režim prevádzky Impulzové skrutkovanie (rázové uťahovanie)	min^1	0-2 800 0-2 800
Frekvencia príklepu min	-1	0-3 200 0-3 200
Max. krútiaci moment tvrdé ukončenie skrutkovania podľa normy ISO 5393	Nm 150 160
Ø strojárenských skrutiek mm M6-M14 M6-M14
Max. vřtací Ø (1./2. stupeň)
-Ocel' mm 10/8 10/8
-Drevo mm 21/10 21/10
Upínanie nástroja 1⁄4" vnútorný šesthran 1⁄4" vnútorný šesthran
Hmotnosť podľa EPTA-Procedure 01:2014	kg	1,6-1,9	1,7-2,2
dovolená teplota okolia
-pri nabíjaní	°C	0... +45	0... +45
-pri prevádzke A) a pri skladovaní	°C	-20... +50	-20... +50
Odporúčané akumulátory		GBA 14,4V...	GBA 18V..GBA 18V... W
Odporúčané nabíjačky		AL 1820 CVAL 1860 CVGAL 1880 CVGAL 18V-.GAL 3680 CVGAX 18V-30	AL 1820 CVAL 1860 CVGAL 1880 CVGAL 18V-.GAL 3680 CVGAX 18V-30
odporúčané nabíjačky pre indukčné akumulá-tory		GAL 18... W	GAL 18... W

A) obmedzený výkon pri teplotách <0 °C
Technické údaje určené pomocou akumulátora, ktorý je súčastou balenia.

Informácia o hlučnosti/vibráciách

Hodnoty emisií hluku zistené podľa normy EN 62841-2-2. Hladina hlučnosti elektrického náradia pri použití váhového filtra A je typicky: hladina akustického tlaku 93 dB(A); hladina akustického výkonu 104 dB(A). Neistota K = 3 dB.

Noste prostriedky na ochranu sluchu!

Celkové hodnoty vibrácií a, (súčet vektorov v troch smeroch) a neistota K zistená podľa EN 62841-2-2. Utahovanie skrutiek a matíc do maximálnej vel’kosti:

$$ \text { Skrutky: } a _ {n} = 1 3 \mathrm{m} / \mathrm{s} ^ {2}, K = 1, 5 \mathrm{m} / \mathrm{s} ^ {2} $$

$$ \text { Vrtanie do kovu: } a _ {b} = 4, 5 \mathrm{m} / \mathrm{s} ^ {2}, K = 2 \mathrm{m} / \mathrm{s} ^ {2} $$

Úroveň vibrácií a úroveň hluku, ktoré sú uvedené v týchto pokynoch, boli namerané podľa normovaného meracieho postupu uvedeného v norme EN 62841 a možno ich používať na vzájomné porovnávanie elektrického náradia. Hodi sa aj na predbežný odhad zaťaženia vibráciami a hlukom.

Uvedená úroveň vibrácií a úroveň hluku reprezentuje hlavné spôsoby použitia elektrického náradia. Avšak v takých prípadoch, ked sa toto ručné elektrické náradie použije na iné druhy práce, s odlišnými pracovnými nástrojmi alebo sa podrobuje nedostatočnej údržbe, môže sa hladina emisií hluku a úroveň vibrácií od týchto hodnôt odlíšovať. To môže emisie hluku a zaťaženie vibráciami počas celého pracovného času výrazne zvýšit.

Na presný odhad zaťaženia vibráciami a emisiami hluku by sa mala zohl’adniť aj doba, počas ktorej je náradie vypnuté alebo síce spustené, ale v skutočnosti sa nepoužíva. To môže zaťaženie vibráciami a emisie hluku počas celého pracovného času výrazne redukovat.

Na ochranu obsluhujúcej osoby pred pôsobením vibrácií určite d'alšie bezpečnostné opatrenia, ako napríklad: údržba elektrického náradia a vkladacích nástrojov, udržiavanie správnej teploty rúk, organizácia pracovných procesov.

Montáž

Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.

▶ Používajte len nabíjačky, ktoré sú uvedené na strane príslušenstva. Len tieto nabíjačky sú prispôsobené na lí- tium-iónový akumulátor používaný pri vašom elektrickom náradí.

Upozornenie: Akumulátor sa dodáva v čiastočne nabitom stave. Aby ste zaručili plný výkon akumulátora, pred prvým použitím ho úplne nabite v nabíjačke.

Lítiovo-iónové akumulátory možno kedykol'vek dobíjať bez toho, aby to negatívne ovplyvnilo ich životnosť. Prerušenie nabíjania takýto akumulátor nepoškodzuje.

Lítiovo-iónový akumulátor je vďaka „Electronic Cell Protection (ECP)“ chránený proti hlbokému vybitiu. Ked’ je akumulátor vybitý, elektrické náradie sa pomocou ochranného obvodu vypne: Pracovný nástroj sa už nepohybuje.

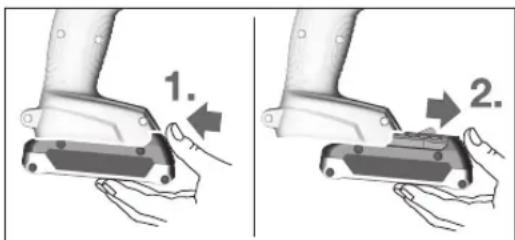

Na vybratie akumulátora (7) stlačte odistovacie tlačidlo (8) a akumulátor vytiahnite smerom nadol z elektrického náradia. Nepoužívajte pritom neprimeranú silu.

Akumulátor je vybavený tepelnou poistkou NTC, ktorá dovolí nabíjanie akumulátora len v rozsahu teplôt 0 °C až 45 °C. Vďaka tomu sa zabezpeči vyššia životnosť akumulátora.

Vyberanie akumulátora

Akumulátor (7) je vybavený dvoma blokovacími stupňami, ktoré majú zabrániť tomu, aby náhodnom neúmyselnom stlačení odistovacieho tlačidla (8) akumulátor vypadol. Kým sa akumulátor nachádza v ručnom elektrickom náradí, je pri-držiavaný v správnej polohe pomocou pružiny.

Na vybratie akumulátora (7) stlačte odistovacie tlačidlo (8) a akumulátor vytiahnite smerom nahor z elektrického náradia. Nepoužívajte pritom neprimeranú silu.

Výmena nástroja (pozri obrázok A)

Vkladanie pracovného nástroja

Potiahnite zaistovaciu objímku (2) smerom dopredu, pracovný nástroj zasuňte až na doraz do upínania nástroja (1) a potom zaistovaciu objímku (2) opăť uvoľnite, aby ste pracovný nástroj zaaretovali.

Používajte len skrutkovacie hroty s gulôčkovým zaistením (12) (DIN 3126-E6.3). Iné skrutkovacie hroty (14) môžete vkladať pomocou univerzálného držiaka skrutkovacích hrotov s gulôčkovým zaistením (13).

Demontáž pracovného nástroja

Upínanie nástroja (1) s vkladacím nástrojom je poháňané elektromotorom cez prevodovku a impulzový mechanizmus. Činnosť sa člení na dve fázy: Skrutkovanie a uťahovanie (impulzový mechanizmus v akcii).

Impulzový mechanizmus začina pracovať v okamihu, keď ide skrutkové spojenie stuha, a tým sa motor viac zaťaží. Impulzový mechanizmus pritom premieňa silu motora na rovnomerné otočné impulzy. Pri uvoľňovaní skrutiek a matíc sa tento pracovný úkon vykonáva v opačnom poradí.

Uvedenie do prevádzky

Vloženie akumulátora

Používajte iba originálne lítium-iónové akumulátory Bosch s napätím uvedeným na typovom štítku vášho elektrického náradia. Používanie iných akumulátorov môže mať za následok poranenie a nebezpečenstvo požiaru.

Zasuňte nabitý akumulátor (7) z prednej strany do pätky elektrického náradia tak, aby sa akumulátor spolahlivo zaaretoval.

Smer otáčania (pozri obrázok B)

Prepínačom smeru otáčania (9) môžete menit smer otáčania elektrického náradia. Nie je to však možné vtedy, ked'je stlačený vypínač (10).

Pravobežný chod: Na zaskrutkovávanie skrutiek a uťahovanie matíc zatlačte prepínač smeru otáčania (9) dol’ava až na doraz.

L'avobežný chod: Na uvolňovanie, resp. vyskrutkovávanie skrutiek a matíc stlačte prepínač smeru otáčania (9) až na doraz doprava.

Nastavenie pracovného režimu (pozri obrázok C)

Upozornenie: Pracovný režim zmeňte len pri vypnutom elektrickom náradí! Inak by sa mohlo ručné elektrické náradie poškodit.

Posuňte prepínač „Vřtanie/skrutkovanie“ (4) vždy až na doraz. Prevádzka pri neúplne prestavenom prepínači „Vřtanie/skrutkovanie“ (4) môže viest k poškodeniu elektrického náradia.

Poloha na impulzové skrutkovanie (rázové utahovanie)

Poloha na pomalé vrtanie s veľkým priemerom vrtáka do dreva, kovu, keramiky a plastu

Poloha na rýchle vrtanie s malým priemerom vrtáka do dreva, kovu, keramiky a plastu

108 | Slovenčina

Zapínanie/vypínanie

Svietidlo (3) svieti pri mierne alebo úplne zatlačenom vypínači (10) a umožňuje osvetlenie pracovnej oblasti pri nevhodných svetelných podmienkach.

Otáčky zapnutého elektrického náradia môžete plynulo regu-lovať tým, do akej miery stláčate vypínač (10).

Upozornenia týkajúce sa prác

▶ Na skrutku/maticu prikladajte ručné elektrické náradie iba vo vypnutom stave. Otáčajúce sa pracovné nástroje by sa mohli zošmyknút.
- Pri vrtaní elektrické náradie nadmieru nepritláčajte. Príliš veľký tlak môže poškodít hrot vrtáka, nepriaznivo ovplyvnit výkon a skrátiť životnosť elektrického náradia.
Práca v mimoriadne prašnom prostredí môže mať za následok, že elektrické náradie prestane pracovať. Ak elektrické náradie náhle prestane pracovať, demon-tujte a skontrolujte uhliky (pozri odsek „Výmena uhli-kov“).

Krútiaci moment je závislý od doby trvania impulzov. Maximálny dosiahnutý krútiaci moment vyplýva zo súčtu všetkých jednotlivých krútiacích momentov dosiahnutých impulzmi. Maximálny krútiaci moment sa dosiahne po trvaní uťahovacích impulzov v trvaní 6 – 10 sekúnd. Po tejto dobe sa už uťahovací moment zvyšuje iba minimálne.

Dobu trvania uťahovacích impulzov treba zistiť pre každý požadovaný uťahovací moment. Skutočne dosiahnutý uťaho-

vací moment treba v každom prípade zistovat pomocou momentového klúča.

Skrutkové spojenia s tvrdým, pružným alebo s mäkkým podkladom

Ako odmeriate krútiace momenty dosiahnuté pri skúške a nanesiete ich do grafu, dostanete krivku priebehu krútiacich momentov. Výška krivky zodpovedá maximálne dosiahnutelnému krútiacemu momentu, strmost krivky ukazuje, za aký čas ho možno dosiahnut.

Priebeh krútiaceho momentu závisí od nasledujúcich faktorov:

• pevnost skrutiek/matic
  – druh podložky/podkladu (okrúhla podložka, tanierová pružina, tesnenie)
• pevnost zoskrutkovávaného materiálu
• mastiace pomery skrutkového spoja

Z toho potom vyplývajú nasledujúce prípady použitia:

• Tvrdé spojenie je dané pri skrutkových spojoch kovu na kov s použitím podložiek. Maximálny krútiaci moment sa dosiahne po relatívne krátkom čase rotačných impulzov (strmý priebeh charakteristiky). Zbytočne dlhá doba impulzového uťahovania iba poškodzuje náradie.
• Pružné spojenie je dané pri skrutkových spojoch kovu na kov, avšak s použitím pružných podložiek, tanierových podložiek, svorníkov alebo skrutiek/matíc s kónickým sedlom ako aj pri použití predlžovacích prvkov.
• Mäkké spojenie je dané pri skrutkových spojeniach napr. kovu na drevo, alebo pri použití olovených alebo fibrových podložiek ako podkladu.

Pri pružných, resp. mäkkých spojeniach je maximálny uťahovací moment menší ako pri tvrdom spojení. Takisto je na dosiahnutie rovnakého uťahovacieho momentu potrebná dlhšia doba impulzového uťahovania.

Orientačné hodnoty na dosiahnutie maximálnych ut'ahovacích momentov skrutiek

Údaje v Nm, vypočítané z plochy jadra skrutky; využitie hranice priětažnosti 90 % (pri súčiniteli trenia _clk = 0,12 ). Skutočne dosiahnutý uťahovací moment treba v každom prípade skontrolovat pomocou momentového klůča.

Triedy pevnosti podl’a normy DIN 267	Štandardné skrutky Skrutky s vysokou pev-nostou
	3.6	4.6	5.6	4.8	6.6	5.8	6.8	6.9	8.8	10.9	12.9
M6 2.71	3.61	4.52	4.8	5.42	6.02	7.22	8.13	9.7	13.6	16.2
M8 6.57	8.7	11	11.6	13.1	14.6	17.5	19.7	23	33	39
M10 13	17.5	22	23	26	29	35	39	47	65	78
M12	22.6	30	37.6	40	45	50	60	67	80	113	135
M14	36	48	60	65	72	79	95	107	130	180	215

Tipy

Pred skrutkovaním väčších a dlhších skrutiek do tvrdých materiálov by ste mali vrtákom s priemerom rovným jadru závitu skrutky predvítať otvor do 2/3 dĺžky skrutky.

Spona na opasok

Pomocou upínacej spony (6) si môžete zavesit toto ručné elektrické náradie napr. na opasok. V takom prípade budete

Pokyny pre optimálne zaobchádzanie s akumulátorom

Chráňte akumulátor pred vlhkostou a vodou.

Akumulátor skladujte iba pri teplote v rozsahu 0 °C až 50 °C. Nenechávajte akumulátor napríklad v lete položený v automobile.

Príležitostne vyčistite vetracie štrbiny akumulátora čistým, mäkkým a suchým štetcom.

Výrazne skrátená doba prevádzky akumulátora po nabití signalizuje, že akumulátor je opotrebovaný a treba ho vymenit za nový.

Dodržiavajte upozornenia týkajúce sa likvidácie.

Údržba a servis

Údržba a čistenie

Pred všetkými prácami na elektrickom náradí (napríklad údržba, výmena nástroja a podobne), ako aj pri jeho preprave a uskladnení vyberte akumulátor z elektrického náradia. V prípade neúmyselného aktivovania vypínača hrozí nebezpečenstvo poranenia.
Elektrické náradie a jeho vetracie štrbiny udržiavajte vždy v čistote, aby ste mohli pracovať dobre a bezpečne.

Výmena uhlíkov (pozri obrázok D)

Kontrolujte dlžku uhlíkov približne každé 2 – 3 mesiace a v prípade potreby uhlíky vymeňte za nové.

Upozornenie: Používajte iba uhlíky zakúpené prostredníctvom firmy Bosch, ktoré sú určené pre váš výrobok.

- Uvol'nite kryty (16) pomocou vhodného skrutkovača.

– Uhliky (15), ktoré sú pod tlakom pružín, vymeňte a kryty opáť naskrutkujte na pôvodné miesto.

Ked' akumulátor prestane správne fungovať, obrátte sa, prosím, na autorizované servisné stredisko elektrického náradia Bosch.

Zákaznícka služba a poradenstvo ohľadom použitia

Servisné stredisko Vám odpovie na otázky týkajúce sa opravy a údržby Vášho produktu ako aj náhradných dielov. Rozkladové výkresy a informácie o náhradných dieloch nájdete tiež na: www.bosch-pt.com

V prípade otázok týkajúcich sa našich výrobkov a príslušenstva Vám ochotne pomôže poradenský tím Bosch.

V prípade akýchkol'vek otázok a objednávok náhradných súčiastok uvádzajte bezpodmienečne 10-miestne vecné číslo uvedené na typovom štítku výrobku.

Slovakia

Na www.bosch-pt.sk si môžete objednať opravu vášho stroja alebo náhradné diely online.

Tel.: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.bosch-pt.sk

Transport

Priložené lítiovo-iónové akumulátory podliehajú požiadav-kám na transport nebezpečného nákladu. Tieto akumulátory smie používatel' náradia prepravovať po cestách bez d'alších opatrení.

Pri zasielani tretími osobami (napr.: leteckou dopravou alebo prostredníctvom špedície) treba rešpektovať osobitné

požiadavky na obaly a označenie. V takomto prípade treba pri príprave zásielky bezpodmienečne konzultovať s odborníkom na prepravu nebezpečného tovaru.

Akumulátory zasielajte iba vtedy, ak nemajú poškodený obal. Otvorené kontakty prelepte a akumulátor zabaľte tak, aby sa v obale nemohol posúvať. Rešpektujte aj prípadné doplňujúce národné predpisy.

Likvidácia

Ručné elektrické náradie, príslušenstvo a obal treba dať na recykláciu zodpovedajúcu ochrane životného prostredia.

Podl'a Európskej smernice 2012/19/EÚ sa musí nepoužitelné elektrické náradie a podl'a európskej smernice 2006/66/ES sa musia poškodené alebo opotrebované akumulátory/batérie zbierať separovane a treba ich dávať na recykláciu v súlade s ochranou životného prostredia.

Akumulátory/batérie:

Li-Ion:

Dodržujte pokyny uvedené v časti Transport (pozri „Transport“, Stránka 109).

Magyar
