Mark	Bosch
Mudel	GDR 18 V-LI MF Professional
Toote tüüp	Juhtmeta löökpöördvasar
Toiteallikas	Liitium-ioon aku 18 V
Nimipinge	18 V
Tühikäigu pöörlemiskiirus	0 – 2800 p/min
Löögisagedus	0 – 3200 lööki/min
Maksimaalne pöördemoment	180 Nm
Padrun	Kuuskant 1/4" (6,35 mm)
Kaal (akuga)	1,5 kg
Pikkus	200 mm
Kõrgus	250 mm
Mootori tüüp	Harjadeta (brushless)
Valgustus	Sisseehitatud LED
Ohutus	Mootoripidur, ülekoormuskaitse
Hooldus	Puhasta kuiva lapiga, määrimine pole vajalik
Varuosad	Söed, padrun, aku, laadija saadaval hooldusteeninduses
Parandatavus	Parandatavuse indeks: 8,4/10 (hinnang)
Garantii	3 aastat (kohustuslik registreerimine)

Korduma kippuvad küsimused - GDR 18 V-LI MF Professional BOSCH

Milline aku sobib Bosch GDR 18 V-LI MF Professional löökpöördvasaraga?

Kõik Bosch Professional 18 V Li-Ion seeria akud sobivad (nt GBA 18V, ProCORE18V).

Kuidas vahetada kruvikeeraja otsikut?

Tõmba padrun ette, sisesta kuuskantotsik 1/4" lõpuni, seejärel lase padrun lukustumiseks lahti.

Kas löökpöördvasar on varustatud LED-valgustusega?

Jah, sellel on sisseehitatud LED, mis lülitub kasutamisel automaatselt sisse, valgustamaks tööpiirkonda.

Mis on selle tööriista maksimaalne pöördemoment?

Maksimaalne pöördemoment on umbes 180 Nm, piisav enamiku intensiivsete kruvimistööde jaoks.

Kuidas puhastada löökpöördvasarat pärast kasutamist?

Kasuta kuiva või kergelt niisket lappi välispinna pühkimiseks. Ära kunagi kasta tööriista vette ja ära kasuta lahusteid.

Kas ma saan kasutada löökpöördvasarat tavalise kruvikeerajana või ainult löögirežiimil?

See seade on löökpöördvasar. Sellel pole tavalist kruvimisrežiimi, kuid löök võimaldab tõhusalt kruvida ja lahti keerata.

Mida teha, kui löökpöördvasar enam ei käivitu?

Kontrolli esmalt akut (laetus, hea kontakt). Kui probleem püsib, pöördu volitatud Bosch remonditöökoja poole.

Mis on aku eluiga?

Tavalise kasutuse korral kestab Li-Ion aku umbes 2–3 aastat või 500 laadimistsüklit enne võimsuse langust.

Kas padrun võtab vastu puure?

Ei, kuuskantpadrun 1/4" on mõeldud kruvikeeraja otsikute jaoks. Puurimiseks kasuta adapterit või spetsiaalset puurmasinat.

Kuidas teada, kas aku on täielikult laetud?

Laadijal on LED, mis muutub roheliseks või kustub, kui laadimine on lõppenud. Vaata laadija kasutusjuhendit.

KASUTUSJUHEND GDR 18 V-LI MF Professional BOSCH

Üldised ohutusnõuded elektriliste tööriistade kasutamisel

HOIATUS

Lugege läbi köik tööriistaga kaasas olevad ohutusnõuded ja juhised

ning tutvuge köigi jooniste ja spetsifikatsioonidega.

Ohutusnõuete ja juhiste eiramise tagajärjeks võib olla elektrilöök, tulekahju ja/või rasked vigastused.

Hoidke köik ohutusnöuded ja juhised edasiseks kasutamiseks hoolikalt alles.

Ohutusnõuetes sisalduv möiste "elektriline tööriist" käib nii vooluvõrku ühendatud (juhtmega) elektriliste tööriistade kui ka akutoitega (juhtmeta) elektriliste tööriistade kohta.

Ohutusnõuded tööpiirkonnas

▶ Hoidke tööpiirkond puhas ja hästi valgustatud.
Korrastamata või valgustamata töökoht võib põhjustada önnetusi.
- Ärge kasutage elektrilist tööriista plahvatusohtlikus keskkonnas, kus leidub tuleohtlikke vedelikke, gaase või tolmu. Elektrilistest tööriistadest lööb sädemeid, mis võivad tolmu või aurud süüdata.
- Elektrilise tööriista kasutamise ajal hoidke lapsed ja teised inimesed töökohast eemal. Kui teie tähelepanu juhitakse körvale, vöib seade teie kontrolli alt väljuda.

Elektriohutus

Elektrilise tööriista pistik peab pistikupessa sobima. Pistiku kallal ei tohi teha mingeid muudatusi. Ärge kasutage kaitsemaandusega elektriliste tööriistade puhul adapterpistikuid. Muutmata pistikud ja sobivad pistikupesad vähendavad elektrilöögi ohtu.
Vältige kehalist kontakti maandatud pindadega, näiteks torude, radiaatorite, pliitide ja külmikutega. Kui Teie keha on maandatud, on elektrilöögi oht suurem.
- Kaitske elektrilist tööriista vihma ja niiskuse eest. Kui elektrilisse tööriista on sattunud vett, on elektrilöögi oht suurem.
- Ärge kasutage toitejuhet otstarbel, milleks see ei ole ette nähtud. Ärge kasutage toitejuhet elektrilise tööriista kandmiseks, ülesriputamiseks või pistiku pistikupesast väljatõmbamiseks. Kaitske toitejuhet kuumuse, öli, teravate servade ja seadme liikuvate

osade eest. Kahjustatud või keerduläinud toitejuhtmed suurendavad elektrilöögi ohtu.

Kui töötate elektrilise tööriistaga vabas öhus, kasutage ainult pikendusjuhtmeid, mis on ette nähtud kasutamiseks ka välistingimustes. Välistingimustes kasutamiseks sobiva pikendusjuhtme kasutamine vähendab elektrilögi ohtu.

Kui elektrilise tööriista kasutamine niiskes keskkonnas on vältimatu, kasutage rikkevoolukaitselülitit. Rikkevoolukaitselüliti kasutamine vähendab elektrilöögi ohtu.

Inimeste turvalisus

- Olge tähelepanelik, jälgige, mida teete, ning toimige elektrilise tööriistaga töötades kaalutletult. Ärge kasutage elektrilist tööriista, kui olete väsinud või uimastite, alkoholi või ravimite mõju all. Hetkeline tähelepanematus seadme kasutamisel võib põhjustada tõsiseid vigastusi.

Kandke isikukaitsevahendeid. Kandke alati kaitseprille. Elektrilise tööriista tüübile ja kasutusalale vastavate isikukaitsevahendite, näiteks tolmumaski, libisemiskindlate turvajalatsite, kaitsekiivri või kuulmiskaitsevahendite kasutamine vähendab vigastuste ohtu.

Vältige elektrilise tööriista soovimatut käivitamist. Enne pistiku ühendamist pistikupessa, aku ühendamist seadme külge, seadme ülestöstmist ja kandmist veenduge, et elektriline tööriist on välja lülitatud. Kui hoiate elektrilise tööriista kandmisel sörme lülitil või ühendate vooluvõrku sisselülitatud seadme, võivad tagajärjeks olla önnetused.

▶ Enne elektrilise tööriista sisselülitamist eemaldage tööriista küljest reguleerimis- ja mutrivõtmed. Seadme pöörleva osa küljes olev reguleerimis- või mutrivõti võib põhjustada vigastusi.

Vältige ebatavalist tööasendit. Võtke stabiilne tööasend ja hoidke kogu aeg tasakaalu. Nii saate elektrilist tööriista ootamatutes olukordades paremini kontrollida.

Kandke sobivat rõivastust. Ärge kandke laiu riideid ega ehteid. Hoidke juuksed, rõivad ja kindad seadme liikuvatest osadest eemal. Lotendavad riided, ehted või pikad juuksed võivad sattuda seadme liikuvate osade vahele.

Kui on võimalik paigaldada tolmueemaldus- ja tolmukogumisseadiseid, veenduge, et need on seadmega ühendatud ja et neid kasutatakse õigesti. Tolmueemaldusseadise kasutamine vähendab tolmust põhjustatud ohte.

- Ärge muutuge tööriista sagedasest kasutamisest hooletuks ja ärge eirake ohutusnõudeid. Hooletus võib sekundi murdosa jooksul kaasa tuua raskeid vigastusi.

Elektriliste tööriistade hoolikas käsitsemine ja kasutamine

- Ärge koormake seadet üle. Kasutage konkreetse töö tegemiseks ette nähtud elektrilist tööriista. Sobiva

180 | Eesti

elektrilise tööriistaga töötate ettenähtud jõudluspiirides efektiivsemalt ja ohutumalt.

- Ärge kasutage elektrilist tööriista, mida ei saa lülitist sisse ja välja lülitada. Elektriline tööriist, mida ei ole enam võimalik lülitist sisse ja välja lülitada, on ohtlik ning tuleb parandada.

Tömmake pistik pistikupesast välja ja/või eemaldage seadmest aku enne seadme reguleerimist, tarvikute vahetamist ja seadme ärapanekut. See ettevaatusabinõu väldib elektrilise tööriista soovimatut käivitamist.

▶ Kasutusvälisel ajal hoidke elektrilisi tööriistu lastele kättesaamatus kohas ja ärge laske seadet kasutada isikutel, kes seadet ei tunne või pole lugenud käesolevaid juhiseid. Asjatundmatute isikute käes on elektrilised tööriistad ohtlikud.

Hoolidage elektrilisi tööriistu ja tarvikuid nõuetekohaselt. Kontrollige, kas seadme liikuvad osad töötavad veatult ega kiildu kiini ning veenduge, et seadme detailid ei ole murdunud või kahjustatud määral, mis mõjutab seadme töökindlust. Laske kahjustatud detailid enne seadme kasutamist parandada. Paljude önnetuste põhjuseks on halvasti hooldatud elektrilised tööriistad.

Hoidke lõiketarvikud teravad ja puhtad. Hoolikalt hooldatud, teravate lõikeservadega lõiketarvikud kiilduvad harvemini kinni ja neid on lihtsam juhtida.

▶ Kasutage elektrilist tööriista, lisavarustust, tarvikuid jne vastavalt käesolevatele juhistele, vöttes arvesse töötingimusi ja teostatava töö iseloomu. Elektriliste tööriistade nõuetevastane kasutamine võib põhjustada ohtlikke olukordi.

Hoidke käepidemed ja haardepinnad kuiva ja puhtana ning vabana ölist ja määrdeainetest. Libedad käepidemed ja haardepinnad ei luba tööriista ohutult käsitseda ja ootamatutes olukordades kontrolli all hoida.

Akutööriistade hoolikas käsitsemine ja kasutamine

▶ Laadige akusid ainult tootja poolt soovitatud laadimisseadmetega. Laadimisseade, mis sobib teatud tüüpi akudele, muutub tuleohtlikuks, kui seda kasutatakse teiste akude laadimiseks.

▶ Kasutage elektrilistes tööriistades ainult selleks ettenähtud akusid. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahjuohtu.

Kasutusvälisel ajal hoidke akusid eemal kirjaklambritest, müntidest, võtmetest, naeltest, kruvidest või teistest väikestest metallesemetest, mis võivad akukontaktid omavahel ühendada. Akukontaktide vahel tekkiva lühise tagajärjeks võivad olla põletused või tulekahju.

Väärkasutuse korral vöib akuvedelik välja voolata; vältige sellega kokkupuudet. Juhusliku kokkupuute korral loputage kahjustatud kohta veega. Kui vedelik satub silma, pöörduge lisaks arsti poole. Väljavoolav akuvedelik vöib pöhjustada nahaärritusi vöi põletusi.

• Ärge kasutage akut ega tööriista, mis on kahjustada saanud või mida on modifitseeritud. Kahjustada saanud või modifitseeritud akud võivad põhjustada tulekahju, plahvatuse, kehavigastusi ja varalist kahju.
  Kaitske akut ja elektrilist tööriista tule ja väga körgete temperatuuride eest. Kokkupuude tulega või üle 130 °C temperatuuriga võib põhjustada plahvatuse.
  Järgige köiki laadimisjuhiseid ja ärge laadige akut väljaspool juhistes määratletud temperatuurivahemikku. Nõuetele mittevastav laadimine või laadimine väljaspool ettenähtud temperatuurivahemikku võib akut kahjustada ja suurendada tulekahju ohtu.

Teenindus

Laske elektrilist tööriista parandada ainult kvalifitseeritud spetsialistidel, kes kasutavad originaalvaruosi. Nii tagate seadme püsivalt ohutu töö.

- Ärge kunagi käidelge kahjustada saanud akusid. Akusid võivad käidelda vaid tootja esindajad või volitatud hooldekeskuse töötajad.

Ohutusnõuded kruvikeerajate kasutamisel

Tehes töid, mille puhul vöib kinnitusdetail tabada varjatud elektrijuhtmeid, hoidke elektrilist tööriista ainult käepideme isoleeritud pinnast. Kinnitusdetailid, mis puutuvad kokku pingestatud elektrijuhtmega, vöivad seada pinge alla elektrilise tööriista metallosad ja anda tööriista kasutajale elektrilöögi.

▶ Varjatult paiknevate elektrijuhtmete, gaasi- või veetorude avastamiseks kasutage sobivaid lokaliseerimisseadmeid või põörduge kohaliku elektri-, gaasi- või veevarustusettevõtja poole. Kokkupuutel elektrijuhtmetega tekib tulekahju- ja elektrilöögioht. Gaasitorustiku vigastamisel tekib plahvatusoht. Veetorustiku vigastamisel materiaalne kahju või elektrilöögioht.

Hoidke elektrilist tööriista tugevasti kinni. Kruvide kinnipingutamise ja lahtikeeramisel võivad lühiajaliselt tekkida suured reaktsioonijõumomendid.

Kinnitage töödeldav toorik. Kinnitusseadmete või kruustangidega kinnitatud toorik püsib kindlamalt kui käega hoides.

▶ Enne käestpanekut oodake, kuni elektriline tööriist on seiskunud. Kasutatav tarvik võib kinni kiiluda ja põhjustada kontrolli kaotuse seadme üle.

Aku vigastamise ja ebaõige käsitsemise korral võib akust eralduda aure. Öhutage ruumi, halva enesetunde korral põõrduge arsti poole. Aurud võivad ärritada hingamisteid.

▶ Ärge avage akut. Esineb lühise oht.

▶ Teravad esemed, näiteks naelad või kruvikeerajad, samuti lõögid, põrutused jmt võivad akut kahjustada. Akukontaktide vahel võib tekkida lühis ja aku võib süttida, suitsema hakata, plahvatada või üle kuumeneda.

▶ Kasutage akut ainult valmistaja toodetes. Ainult sellisel juhul on aku kaitstud ohtliku ülekoormuse eest.

Kaitske akut kuumuse, sealhulgas pideva päikesekiirguse eest, samuti vee, tule ja niiskuse eest. Esineb plahvatusoht.

Toote kirjeldus ja

kasutusjuhend

Lugege läbi köik ohutusnõuded ja juhised. Ohutusnõuete ja juhiste eiramine võib kaasa tuua elektrilöögi, tulekahju ja/või raskeid vigastusi.

Pange tähele kasutusjuhendi esiosas olevaid jooniseid.

Nõuetekohane kasutamine

Elektriline tööriist on ette nähtud kindlasse möötmetevahemikku kuuluvate kruvide sissekeeramiseks ja lahtipäästmiseks ning mutrite pingutamiseks ja lahtipäästmiseks.

Puurimisasendis ja vastavat vahetatavat tööriista kasutades sobib elektriline tööriist ka puidu, metalli, keraamilise materjali ja plasti puurimiseks.

Kujutatud komponendid

Seadme osade numeratsiooni aluseks on jooniste leheküljel toodud numbrid.

(1) Tööriistahoidik

(2) Lukustushülss

(3) Lamp „PowerLight“

(4) Ümberlüliti „puurimine/kruvikeeramine“

(5) Kandelingu kinnituskoht

(6) Vööklamber ^A)

(7) Aku ^A)

(8) Aku lukustuse vabastamisnupp ^41

(9) Pöörlemissuuna ümberlüliti

(10) Sisse-/väljalüliiti

(11) Kuuskantsabaga puur ^A

A) Tarnekomplekt ei sisalda köiki kasutusjuhendis olevatel joonistel kujutatud või kasutusjuhendis nimetatud lisatarvikuid. Lisatarvikute täieliku loetelu leiate meie lisatarvikute kataloogist.

Tehnilised andmed

Akulökkruvikeeraja GDR 14,4 V-LI MF GDR 18 V-LI MF
Tootenumber		3 601 JA1 9.. 3 601 JA1 0..
Nimipinge V= 14,4 18
Tühikäigu-pöörlemiskiirus
- 1. käik min	-1	0–750 0–750
- 2. käik min	-1	0–2 800 0–2 800
- Löökpuurimisrežiim min	-1	0–2 800 0–2 800
Löögisagedus min	-1	0–3 200 0–3 200
Max pöördemoment jäikade kruviühenduste korral vastavalt ISO 5393	Nm 150 160
Masinakruvide ∅ mm M6–M14 M6–M14
Puuri max ∅ (1./2. käik)
- Teras mm	10/8	10/8
- Puit	mm	21/10	21/10
Tööriistahoidik		14 " sisekuuskant	14 " sisekuuskant
Kaal vastavalt EPTA-Procedure 01:2014	kg	1,6–1,9	1,7–2,2
ümbritseva keskkonna lubatud temperatuur
- laadimisel	°C	0... +45	0... +45
- töötamisel ^A) ja hoiustamisel	°C	-20... +50	-20... +50
soovituslikud akud		GBA 14,4V...	GBA 18V..GBA 18V... W
soovituslikud laadimisseadmed		AL 1820 CVAL 1860 CVGAL 1880 CV	AL 1820 CVAL 1860 CVGAL 1880 CV

182 | Eesti

Akulöökkruvikeeraja GDR 14,4 V-LI MF GDR 18 V-LI MF

	GAL 18V-..GAL 3680 CVGAX 18V-30	GAL 18V-..GAL 3680 CVGAX 18V-30
soovituslikud laadimisseadmedinduktsioonakudele	GAL 18... W GAL 18... W

A) piiratud võimsus temperatuuril <0 °C
Tehnilised andmed on määratud tarnekomplekti kuuluvat akut kasutades.

Andmed müra/vibratsiooni kohta

Mürapäästuväärtused on määratud vastavalt EN 62841-2-2.

Elektrilise tööriista ekvivalentne müratase on tavaliselt: helirõhutase 93 dB(A); helivõimsustase 104 dB(A). Mõõtemääramatus K = 3 dB.

Kasutage kuulmiskaitsevahendeid!

Vibratsiooni kogutase a, (kolme suuna vektorsumma) ja mõõtemääramatus K on leitud vastavalt EN 62841-2-2.

Maksimaalselt lubatud suurusega kruvide ja mutrite pingutamine:

kruvid: a_n=13 m/s^2 , K=1,5 m/ s^2

Metalli puurimine: a_n=4,5 m/s^2 , K=2 m/s^2

Käesolevas juhendis toodud vibratsioon on mõõdetud standardi EN 62841 kohase mõõtemeetodi järgi ja seda saab kasutada elektriliste tööriistade omavaheliseks vördlemiseks. See sobib ka vibratsioonitaseme esialgseks hindamiseks.

Toodud vibratsioonitase on tüüpiline elektrilise tööriista kasutamisel põhilisteks ettenähtud töödeks. Kui aga elektrilist tööriista kasutatakse muudeks töödeks, rakendatakse teisi tarvikuid või kui tööriista hooldus pole piisav, võib vibratsioonitase muutuda. Sellest tingituna võib tööperioodi kui terviku vibratsioonitase olla tunduvalt kõrgem.

Vibratsiooni täpseks hindamiseks tuleb arvesse võtta ka aega, mil seade oli välja lülitatud või küll sisse lülitatud, kuid tegelikult tööle rakendamata. Sellest tingituna võib tööperioodi kui terviku vibratsioonitase olla tunduvalt madalam.

Rakendage tööriista kasutaja kaitsmiseks vibratsiooni möju eest täiendavaid kaitsemeetmeid, näiteks: hooldage tööriistu ja tarvikuid piisavalt, hoidke käed soojas, tagage sujuv töökorraldus.

Paigaldus

Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu.

Aku laadimine

▶ Kasutage ainult lisavarustuse lehel nimetatud laadimisseadmeid. Vaid need laadimisseadmed on ette nähtud elektrilises tööriistas kasutatud liitiumioonaku laadimiseks.

Suunis: Aku tarnitakse osaliselt laetult. Et tagada aku täit mahtuvust, laadige akut enne esmakordset kasutamist täiendavalt laadimisseadmes.

Li-ioonakut võib laadida igal ajal, ilma et see lühendaks aku kasutusiga. Laadimise katkestamine ei kahjusta akut.

Liitiumioon-akut kaitseb süvatühjenemise eest akuelementide elektrooniline kaitse Electronic Cell Protection (ECP). Tühja aku korral lülitab kaitselüliti seadme välja: vahetatav tööriist ei pöörle enam.

Pärast elektrilise tööriista automaatset väljalülitamist ärge vajutage enam lülitile (sisse/välja). Aku võib kahjustada saada.

Aku (7) eemaldamiseks vajutage lukustuse vabastamisnuppu (8) ja tömmake aku elektrilisest tööriistast allapoole välja. Ärge rakendage seejuures jõudu.

Aku on varustatud NTC-temperatuurikontrolliga, mis lubab akut laadida ainult temperatuurivahemikus 0 °C kuni 45 °C. See tagab aku pika kasutusea.

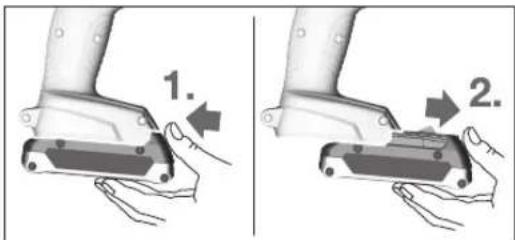

Aku eemaldamine

Akul (7) on kaks lukustusastet, mis peavad takistama aku väljakukkumist aku lukustuse vabastamisnupu (8) juhusliku vajutamise korral. Seadmesse paigaldatud akut hoiab öiges asendis vedru.

Aku (7) väljavõtmiseks vajutage lukustuse vabastamisnuppu (8) ja tömmake aku elektrilisest tööriistast ettepoole välja.

Ärge rakendage seejuures jõudu.

Tööriistavahetus (vt jn A)

Vahetatava tööriista kohaleasetamine

Tömmake lukustushülssi (2) ettepoole, lükake vahetatav tööriist kuni toeni tööriistahoidikusse (1) ja vabastage vahetatava tööriista lukustamiseks lukustushülss (2) uuesti. Kasutage ainult kuulfiksaatoriga kruvikeerajaotsakuid (12) (DIN 3126-E6.3). Muid kruvikeerajaotsakuid (14) saate kasutada kuulfiksaatoriga universaalse otsakuhoidikuga (13).

Vahetatava tööriista eemaldamine

Tömmake lukustushülssi (2) ettepoole ja eemaldage vahetatav tööriist.

Kasutamine

Tööviis

Vahetatava tööriistaga tööriistahoidikut (1) käitatakse reduktori ja löögimehhanismi kaudu elektrimootoriga. Töökäik jaguneb kaheks faasiks: kruvikeeramine ja pingutamine (töötava löögimehhanismiga). Löögimehhanism rakendub niipea, kui kruvikeeramine on löpetatud ja koormatakse mootorit. Rakendunud löögimehhanism muundab mootori jõu ühtlasteks pöördlöökideks. Kruvide või mutrite lahtikeeramisel toimub see protsess vastupidises järjekorras.

Seadme kasutuselevõtt

Aku paigaldamine

Kasutage ainult Boschi originaalseid liitium- ioonakusid, mille pinge vastab elektrilise tööriista andmesildil toodud pingele. Teiste akude kasutamine võib põhjustada vigastusi ja tulekahju ohu.

Lükake laetud aku (7) eestpoolt elektrilise tööriista jalga kuni aku kindla lukustumiseni.

Pöörlemissuuna seadmine (vt jn B)

Elektrilise tööriista pöörlemissuunda saate muuta pöörlemissuuna ümberlülitiga (9). Allavajutatud sisse-/ väljalüliti (10) korral ei ole see võimalik.

Päripäeva pöörlemine: kruvide sissekeeramiseks ja mutrite pingutamiseks suruge pöörlemissuuna ümberlüliti (9) löpuni vasakule.

Vastupäeva pöörlemine: kruvide ja mutrite lahtipäästmiseks või väljakeeramiseks suruge pöörlemissuuna ümberlüliti (9) lõpuni paremale.

Töörežiimi seadmine (vt jn C)

Suunis: muutke töörežiimi ainult väljalülitatud elektrilise tööriista korral! Vastasel korral on oht vigastada elektrilist tööriista.

Töörežiimi vahetamiseks lükake ümberlüliti „puurimine/kruvikeeramine“ (4) soovitud asendisse.

Kui ümberlülitit „puurimine/kruvikeeramine“ (4) ei saa lõpuni lükata, vajutage korraks sisse-/väljalülitit (10) ja vabastage see jälle enne kui lükkate ümberlüliti „puurimine/kruvikeeramine“ (4) soovitud asendisse.

Lükake ümberlüliti „puurimine/kruvikeeramine“ (4) alati kuni toeni. Töötamisel mittetäielikult ümberseatud ümberlülitiga „puurimine/kruvikeeramine“ (4) on oht vigastada elektrilist tööriista..

Löökkruvikeeramise asend

Aeglase puurimise asend metalli, keraamika ja plasti puurimiseks suure läbimõõduga puuriga

22 Kiire puurimise asend metalli, keraamika ja plasti puurimiseks väikese läbimöõduga puuriga

Sisse-/väljalülitamine

Elektrilise tööriista kasutuselevõtmiseks vajutage elektrilise tööriista sisse-/väljalülitit (10) ja hoidke seda surutult.

Lamp (3) põleb osaliselt või täielikult allavajutatud sisse-/ väljalüliti (10) korral ja võimaldab tööpiirkonna valgustamist ebasoodsates valgustusoludes.

Elektrilise tööriista väljalülitamiseks vabastage sisse-/väljalülti (10).

Pöörlemiskiiruse seadmine

Sisselülitatud elektrilise tööriista pöörlemiskiirust saate sujuvalt reguleerida, olenevalt sellest, kui kaugele te sisse-/ väljalülitit (10) alla vajutate.

Kerge surve sisse-/väljalülitile (10) annab madala pöörlemiskiiruse. Surve suurendamisega kasvab ka pöörlemiskiirus.

Tööjuhised

▶ Asetage elektriline tööriist mutrile/kruvile ainult väljalülitatult. Pöörlevad vahetatavad tööriistad vöivad maha libiseda.

▶ Puurimisel ärge suruge elektrilist tööriista liiga tugevalt vastu detaili. Liiga tugev surve vöib vigastada puuriotsa, möjutada vöimsust ja lühendada elektrilise tööriista kasutuskestust.

Töötamine väga tolmuses keskkonnas vöib pöhjustada elektrilise tööriista väljalangemise. Elektrilise tööriista äkkväljalangemise korral eemaldage süsiharjad ja kontrollige neid (vt löiku „Süsiharjade vahetamine“).

Pöördemoment sõltub lõögi kestusest. Maksimaalne saavutatud pöördemoment moodustub lõökidega saavutatud üksikpöördemomentide summana. Maksimaalne pöördemoment saavutatakse lõögikestuse 6–10 sekundit järel. Seejärel suureneb pingutusmoment veel ainult minimaalselt.

Löögikestus tuleb määrata iga nõutava pingutusmomendi jaoks. Tegelikult saavutatud pingutusmomenti tuleb alati kontrollida pöördemomendivõtmega.

Jäigad, vetruvad või pehmed kruviühendused

Mõõtes katse käigus lõögijadaga saavutatud põördemomente ja kandes need graafikule saadakse põördemomendi kõver. Kõvera kõrgus vastab maksimaalsele saavutatavale põördemomendile, kõvera tõus näitab, millise aja jooksul see saavutatakse.

Pöördemomendikövera kuju oleneb järgmistest teguritest: – Kruvide/mutrite tugevus

- Aluse tüüp (seib, taldrikvedru, tihend)

- Kinnikruvitava materjali tugevus

- Kruviühenduse määrdeolud

184|Eesti

Vastavalt sellele eristatakse järgmisi rakendusjuhtusid:

- Jäik ühendus tekib metalldetailide omavahelisel ühendamisel alusseibidega kruvidega. Maksimaalne pöördemoment saavutatakse suhteliselt lühikese löogiajaga (suure tõusuga köver). Asjatult pikk löögiaeg vaid kahjustab seadet.

- Vetruv ühendus tekib metalldetailide omavahelisel ühendamisel vedruseibidega või taldrikvedrudega

kruvidega, tikkpoltide või koonilise tugipinnaga kruvide/mutrite ning pikenduste kasutamisel.

- Pehme ühendus tekib metalli ja puidu ühendamisel kruvidega ning plii- või fiiber-alusseibide kasutamisel. Vetruva või pehme ühenduse korral on maksimaalne pingutusmoment väiksem kui jäiga ühenduse korral. Samuti on vajalik tunduvalt pikem lõögiaeg.

Kruvide pingutusmomentide ligikaudsed maksimaalsed väärtused

Andmed Nm, arvutatud pingestatud ristlöikest; voolavuspiiri 90% kasutamisel (summaarse hõõrdeteguri μ _gus = 0,12 korral). Pingutusmomenti tuleb alati kontrollida põördemomendivõtme abil.

Tugevusklassid vastavalt standardile DIN 267	Standardkruvid Körgtugevad kruvid
	3.6	4.6	5.6	4.8	6.6	5.8	6.8	6.9	8.8	10.9	12.9
M6	2.71	3.61	4.52	4.8	5.42	6.02	7.22	8.13	9.7	13.6	16.2
M8	6.57	8.7	11	11.6	13.1	14.6	17.5	19.7	23	33	39
M10	13	17.5	22	23	26	29	35	39	47	65	78
M12	22.6	30	37.6	40	45	50	60	67	80	113	135
M14	36	48	60	65	72	79	95	107	130	180	215

Nõuanded

Enne suurte pikemate kruvide sissekeeramist kövadesse materjalidesse tuleks 2/3 kruvipikkuse ulatuses keerme siseläbimöõduga auk ette puurida.

Vööklamber

Vööklambriga (6) saate elektrilise tööriista nt vööle riputada. Nii jäävad teil mölemad käed vabaks ja elektriline tööriist on pidevalt haardeulatuses.

Suunised aku optimaalseks kasutamiseks

Kaitske akut niiskuse ja vee eest.

Hoiustage aku temperatuurivahemikuga 0 °C kuni 50 °C kohas. Ärge jätke akut nt suvel autosse.

Puhastage aku ventilatsiooniavasid pehme, puhta ja kuiva pintsliga.

Oluliselt lühenenud kasutusaeg pärast laadimist näitab, et aku on muutunud kasutuskölbmatuks ja tuleb välja vahetada. Järgige kasutusressursi ammendanud seadmete käitlemise juhiseid.

Hooldus ja korrashoid

Hooldus ja puhastamine

Eemaldage aku seadmest enne mis tahes töid seadme kallal (nt hooldus, tarvikute vahetus jmt), samuti enne seadme transportimist ja hoiulepanekut. Lüliti (sisse/ välja) juhuslik käsitsemine toob kaasa vigastuste ohu.

▶ Seadme laitmatu ja ohutu töö tagamiseks hoidke seade ja selle ventilatsiooniavad puhtad.

Süsiharjade vahetamine (vt jn D)

Kontrollige süsiharjade pikkust iga u 2–3 kuu järel ja vahetage vajadusel mölemad süsiharjad.

Ärge kunagi vahetage välja ainult ühte süsiharja!

Suunis: Kasutage ainult Boschilt tellitud süsiharjasid, mis on teie tootele määratud.

- Päästke kübarad (16) sobiva kruvikeerajaga lahti.

- Vahetage vedrusurve all olevad süsiharjad (15) uutega ja kruvige kübarad jälle kinni.

Kui aku ei ole enam talitlusvõimeline, pöörduge palun Boschi elektriliste tööriistade volitatud remonditöökotta.

Klienditeenindus ja kasutusalane nõustamine

Müügiesindajad annavad vastused toodete paranduse ja hoolduse ning varuosadega seotud küsimustele. Joonised ja info varuosade kohta leiate ka veebisaidilt: www.bosch-

pt.com

Boschi nõustajad on meeleldi abiks, kui teil on küsimusi toodete ja lisatarvikute kohta.

Päringute esitamisel ja varuosade tellimisel näidake kindlasti ära seadme andmesildil olev 10-kohaline tootenumber.

Eesti Vabariik

Mercantile Group AS

Boschi elektriliste käsitööriistade remont ja hooldus Pärnu mnt. 549

76401 Saue vald, Laagri

Tel.: [phone]

Faks: 679 1129

Transport

Komplektis sisalduvate liitium-ioonakude suhtes kohaldatakse ohtlike ainete vedu reguleerivaid nõudeid. Akude puhul on lubatud kasutajapoolne piiranguteta maanteevedu.

Kolmandate isikute teostatava veo korral (nt õhuvedu või ekspedeerimine) tuleb järgida pakendi ja tähistuse osas kehtivaid erinõudeid. Sellisel juhul peab veose ettevalmistamisel alati osalema ohtlike ainete veo ekspert.

Aku vedu on lubatud vaid siis, kui aku korpus on vigastusteta. Katke lahtised kontaktid teibiga ja pakkige aku nii, et see pakendis ei liiguks. Järgige ka võimalikke täiendavaid siseriiklikke nõudeid.

Kasutuskõlbmatuks muutunud seadmete käitlus

Elektrilised tööriistad, akud, lisatarvikud ja pakendid tuleb keskkonnasäästlikult ringlusse vötta.

Ärge käidelge elektrilisi tööriistu ja akusid/patareisid koos olmejäätmetega!

Üksnes EL liikmesriikidele:

Vastavalt Euroopa Liidu direktiividele 2012/19/EL ja 2006/66/EÜ tuleb kasutusressursi ammendanud elektrilised tööriistad ning defektsed või kasutusressursi ammendanud akud/patareid eraldi kokku koguda ja keskkonnasäästlikult korduskasutada.

Akud/patareid:

Li-Ion:

Järgige punktis Transport toodud juhiseid (vaadake „Transport“, Lehekülg 184).

Latviešu

Drošības noteikumi
