Марка	Bosch
Модел	GDR 18 V-LI MF Professional
Тип продукт	Безжичен ударен винтоверт
Захранване	18 V литиево-йонна батерия
Номинално напрежение	18 V
Скорост на празен ход	0 – 2800 об/мин
Ударна честота	0 – 3200 удара/мин
Максимален въртящ момент	180 Nm
Патронник	Шестоъгълен 1/4" (6,35 мм)
Тегло (с батерия)	1,5 кг
Дължина	200 мм
Височина	250 мм
Тип двигател	Brushless (безчетков)
Осветление	Вградена LED
Безопасност	Моторна спирачка, защита от претоварване
Поддръжка	Почиствайте с кърпа, не е необходимо смазване
Резервни части	Въглищни четки, патронник, батерия, зарядно устройство – налични в сервиз
Ремонтируемост	Индекс на ремонтируемост: 8,4/10 (приблизително)
Гаранция	3 години (задължителна регистрация)

Често задавани въпроси - GDR 18 V-LI MF Professional BOSCH

Коя батерия е съвместима с винтоверта Bosch GDR 18 V-LI MF Professional?

Всички батерии Bosch Professional 18V от гамата Li-Ion са съвместими (напр. GBA 18V, ProCORE18V).

Как да сменя бита за завиване?

Издърпайте патронника напред, вкарайте шестоъгълния бит 1/4" докрай, след което отпуснете патронника, за да го заключите.

Оборудван ли е винтовертът с LED осветление?

Да, разполага с вградена LED, която се включва автоматично при работа, за да освети работната зона.

Какъв е максималният въртящ момент на този инструмент?

Максималният въртящ момент е около 180 Nm, достатъчен за повечето приложения за интензивно завиване.

Как да почистя винтоверта след употреба?

Използвайте суха или леко влажна кърпа, за да избършете външната част. Никога не потапяйте инструмента във вода и не използвайте разтворители.

Мога ли да използвам винтоверта в режим на винтоверт или само в ударен режим?

Този уред е ударен винтоверт (impact driver). Той няма стандартен режим на винтоверт, но ударът позволява ефективно завиване и развиване.

Какво да направя, ако винтовертът не стартира?

Първо проверете батерията (заряд, добър контакт). Ако проблемът продължава, се обърнете към оторизиран сервиз на Bosch.

Какъв е животът на батерията?

При нормална употреба една Li-Ion батерия издържа около 2 до 3 години или 500 цикъла на зареждане, преди да загуби капацитет.

Патронникът приема ли свредла?

Не, шестоъгълният патронник 1/4" е предназначен за битове за завиване. За пробиване използвайте адаптер или специална бормашина.

Как да разбера дали батерията е напълно заредена?

Зарядното устройство има LED, която става зелена или изгасва, когато зареждането приключи. Обърнете се към ръководството на зарядното.

РЪКОВОДСТВО ЗА ПОТРЕБИТЕЛЯ GDR 18 V-LI MF Professional BOSCH

bg Орипинална инструкция

mk Оригинално упаство за работа.

sr Originalno uputstvo za rad

sl izvima navodila

Указания за сигурност

Общи указания за безопасност за електроинструменти

ПРЕДУПРЕЖ- ДЕНИЕ Прочетете всички предупрежде- ния, указания, запознайте се с фигурите и техническите харак-

теристики, приложени към електроинструмента. Пропуски при спазването на указанията по-долу могат да предизвикат токов удар и/или тежки травми.

Съхранявайте тези указания на сигурно място.

Използваният по-долу термин "електроинструмент" се отнася до захранвани от електрическата мрежа електроинструменти (със захранващ кабел) и до захранвани от акумулаторна батерия електроинструменти (без захранващ кабел).

Безопасност на работното място

▶ Пазете работното си място чисто и добре осветено. Разхвърляните или тъмни работни места са предпос- тавка за инциденти.
▶ Не работете с електроинструмента в среда с повишена опасност от възникване на експлозия, в близост до леснозапалими течности, газове или прахообразни материали. По време на работа в електроинструментите се отделят искри, които могат да възпламенят прахообразни материали или пари.
Дръжте деца и странични лица на безопасно разстояние, докато работите с електроинструмента. Ако вниманието Ви бъде отклонено, може да загубите контрола над електроинструмента.

Безопасност при работа с електрически ток

▶ Щепсельт на електроинструмента трябва да е подходящ за ползвания контакт. В никакъв случай не се допуска изменяне на конструкцията на щепсела. Когато работите със занулени електроуреди, не използвайте адаптери за щепсела. Ползването на оригинални щепсели и контакти намалява риска от възникване на токов удар.
▶ Избягвайте допира на тялото Ви до заземени тела, напр. тръби, отоплителни уреди, печки и хладилници. Когато тялото Ви е заземено, рискът от възникване на токов удар е по-голям.
▶ Предпазвайте електроинструмента си от дъжд и влага. Проникването на вода в електроинструмента повишава опасността от токов удар.
▶ Не използвайте захранващия кабел за цели, за които той не е предвиден. Никога не използвайте захранващия кабел за пренасяне, теглене или откачаване на електроинструмента. Предпазвайте кабела

от нагряване, омасляване, допир до остри ръбове или до подвижни звена на машини. Повредени или усукани кабели увеличават риска от възникване на токов удар.

Kogato работите с електроинструмент навън, използвайте само удължителни кабели, подходящи за работа на открито. Използването на удължител, предназначен за работа на открито, намалява риска от възникване на токов удар.
▶ Ако се налага използването на електроинструмента във влажна среда, използвайте предпазен прекъсвач за утечни токове. Използването на предпазен прекъсвач за утечни токове намалява опасността от възникване на токов удар.

Безопасен начин на работа

▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте предпазливо и разумно. Не използвайте електроинструмента, когато сте уморени или под влиянието на наркотични вещества, алкохол или упойващи лекарства. Един миг разсеяност при работа с електроинструмент може да има за последствие изключително тежки наранявания.
Работете с предпазващо работно облекло. Винаги носете предпазни очила. Носенето на подходящи за ползвания електроинструмент и извършваната дейност лични предпазни средства, като дихателна маска, здрави плътнозатворени обувки със стабилен грайфер, защитна каска или шумозаглушители (антифони), намалява риска от възникване на трудова злополука.
▶ Избягвайте опасността от включване на електроинструмента по невнимание. Преди да включите щепсела в контакта или да поставите батерията, както и при пренасяне на електроинструмента, се уверя- вайте, че пусковият прекъсвач е позиция "изключено". Носенето на електроинструменти с пръст върху пусковия прекъсвач или подаването на захранващо напрежение, докато пусковият прекъсвач е включен, увеличава опасността от трудови злополуки.
▶ Преди да включите електроинструмента, се уверявайте, че сте отстранили от него всички помощни инструменти и гаечни ключове. Помощен инструмент, забравен на въртящо се звено, може да причини травми.
▶ Избягвайте неестествените положения на тялото. Работете в стабилно положение на тялото и във всеки момент поддържайте равновесие. Така ще можете да контролирате електроинструмента по-добре и побезопасно, ако възникне неочаквана ситуация.
▶ Работете с подходящо облекло. Не работете с широки дрехи или украшения. Дръжте косата и дрехите си на безопасно разстояние от движещи се звена. Широките дрехи, украшенията, дългите коси могат да бъдат захванати и увлечени от въртящи се звена.
▶ Ако е възможно използването на външна аспирационна система, се уверявайте, че тя е включена и

функциона изправно. Използването на аспирационна система намалява рисковете, дължащи се на отделящи се при работа прахове.

Доброто познаване на електроинструмента вследствие на честа работа с него не е повод за намаляване на вниманието и пренебрегване на мерките за безопасност. Едно невнимателно действие може да предизвика тежки наранявания само за части от секундата.

Грижливо отношение към електроинструментите

▶ Не претоварвайте електроинструмента. Използвайте електроинструментите само съобразно тяхното предназначение. Ще работите по-добре и по-безопасно, когато използвате подходящия електроинструмент в зададения от производителя диапазон на натоварване.
▶ Не използвайте електроинструмент, чиито пусков прекъсвач е повреден. Електроинструмент, който не може да бъде изключван и включван по предвидения от производителя начин, е опасен и трябва да бъде ремонтиран.
▶ Преди да извършвате каквито и да е дейности по електроинструмента, напр. настройване, смяна на работен инструмент, както и когато го прибирате, изключвайте щепсела от контакта, респ. изваждайте батерията, ако е възможно. Тази мярка премахва опасността от задействане на електроинструмента по невнимание.
Съхранявайте електроинструментите на места, където не могат да бъдат достигнати от деца. Не допускайте те да бъдат използвани от лица, които не са запознати с начина на работа с тях и не са прочели тези инструкции. Когато са в ръцете на неопитни потребители, електроинструментите могат да бъдат изключително опасни.
▶ Поддържайте добре електроинструментите си и аксесоарите им. Проверявайте дали подвижните звена функционират безукорно, дали не заклинват, дали има счупени или повредени детайли, които нарушават или изменят функциите на електроинструмента. Преди да използвате електроинструмента, се погрижете повредените детайли да бъдат ремонтирани. Много от трудовите злополуки се дължат на недобре поддържани електроинструменти и уреди.
▶ Поддържайте режещите инструменти винаги добре заточени и чисти. Добре поддържаните режещи инструменти с остри ръбове оказват по-малко съпротивление и се водят по-леко.
▶ Използвайте електроинструментите, допълнителните приспособления, работните инструменти и т. н., съобразно инструкциите на производителя. При това се съобразявайте и с конкретните работни условия и операции, които трябва да изпълните. Из- ползването на електроинструменти за различни от предвидените от производителя приложения повишава опасността от възникване на трудови злополуки.

▶ Поддържайте дръжките и ръкохватките сухи, чисти и неомаслени. Хльзгавите дръжки и ръкохватки не позволяват безопасната работа и доброто контролиране на електроинструмента при възникване на неочаквана ситуация.

Грижливо отношение към акумулаторни електроинструменти

За зареждането на акумулаторните батерии използвайте само зарядните устройства, препоръчвани от производителя. Когато използвате зарядни устройства за зареждане на неподходящи акумулаторни батерии, съществува опасност от възникване на пожар.
▶ За захранване на електроинструментите използвайте само предвидените за съответния модел акумулаторни батерии. Използването на различни акумулаторни батерии може да предизвика трудова элополука и/или пожар.
▶ Предпазвайте неизползваните акумулаторни батерии от контакт с големи или малки метални предмети, напр. кламери, монети, ключове, пирони, винтове и др.п., тъй като те могат да предизвикат късо съединение. Последствията от късото съединение могат да бъдат изгаряния или пожар.
▶ При неправилно използване от акумулаторна батерия от нея може да изтече електролит. Избягвайте контакта с него. Ако въпреки това на кожата Ви попадне електролит, изплакнете мястото обилно с вода. Ако електролит попадне в очите Ви, след незабавно обилно изплакване потърсете помощ от лекар. Електролитьт може да предизвика изгаряния на кожата.
▶ Не използвайте акумулаторна батерия или електроинструмент, които са повредени или с изменена конструкция. Повредени или изменени акумулаторни батерии могат да се възпламенят, експлодират или да предизвикат наранявания.
▶ Не излагайте акумулаторната батерия на високи температури или огън. Излагането на огън или температури над 130 °C могат да предизвикат експлозии.
Спазвайте всички указания за зареждане на акуму- латорната батерия; не я зареждайте, ако темпера- турата й е извън диапазона, посочен в инструкции- те. Неправилното зареждане или зареждането при температури извън допустимия диапазон могат да ув- редят батерията и увеличават опасността от пожар.

Поддържане

Допускайте ремонтът на електроинструментите Ви да се извършва само от квалифицирани специалисти и само с използването на оригинални резервни части. По този начин се гарантира съхраняване на безопасността на електроинструмента.
▶ Никога не ремонтирайте повредени акумулаторни батерии. Ремонтът на акумулаторни батерии трябва да се извършва само от производителя или от оторизиран сервис.

148 | Български

Когато изпълнявате операция, при която съществува опасност фиксаторът да засегне скрити под повърхността проводници под напрежение, допирайте електроинструмента само до електролизираните повърхности на ръкохватките. При контакт на фиксатора с проводник под напрежение е възможно напрежението да се предаде по металните детайли на електроинструмента и това да предизвика токов удар.
▶ Използвайте подходящи прибори, за да откројете евентуално скрити под повърхността тръбопроводи, или се обърнете към съответното местно снабдително дружество. Влизането в съприкосновение с проводници под напрежение може да предизвика пожар и токов удар. Увреждането на газопровод може да доведе до експлозия. Увреждането на водопровод предизвиква значителни материални щети.
Дръжте електроинструмента здраво. При завиване и развиване на винтове могат рязко да възникнат силни реакционни моменти.
▶ Осигурявайте обработвания детайл. Детайл, захванат с подходящи приспособления или скоби, е застопорен по здраво и сигурно, отколкото, ако го държите с ръка.
▶ Преди да оставите електроинструмента, изчаквайте въртенето да спре напълно. В противен случай използваният работен инструмент може да допре друг предмет и да предизвика неконтролирано преместване на електроинструмента.
▶ При повреждане и неправилна експлоатация от акумулаторната батерия могат да се отделят пари. Проветрете помещението и, ако се почувствате неразположени, потърсете лекарска помощ. Парите могат да раздразнят дихателните пътища.
▶ Не отваряйте акумулаторната батерия. Съществува опасност от възникване на късо съединение.
▶ Акумулаторната батерия може да бъде повредена от остри предмети, напр. пирони или отвертки, или от силни удари. Може да бъде предизвикано вътрешно късо съединение и акумулаторната батерия може да се запали, да запуши, да експлодира или да се прегрее.
▶ Използвайте акумулаторната батерия само в продукти на производителя. Само така тя е предпазена от опасно за нея претоварване.

Предпазвайте акумулаторната батерия от високи температури, напр. вследствие на продължително излагане на директна слънчева светлина или огън, както и от во-

да и овлажняване. Съществува опасност от експлозия.

Описание на продукта и дейността

Прочетете внимателно всички указания и инструкции за безопасност. Пропуски при спазването на инструкциите за безопасност и указанията за работа могат да имат за последствие токов удар, пожар и/или тежки

травми.

Моля, имайте предвид изображенията в предната част на ръководството за работа.

Предназначение на електроинструмента

Електроинструментът е предназначен за завиване и развиване на винтове, както и за затягане и развиване на гайки в съответно посочените диапазони на диаметъра. В режим пробиване и със съответните работни инструменти електроинструментът е подходящ също така за пробиване в дървесни материали, метали, керамични материали и пластмаси.

Изобразени елементи

Номерирането на елементите на електроинструмента се отнася до изображенията на страниците с фигурите.

(1) Гнездо
(2) Застопоряваща втулка
(3) Лампа „PowerLight“
(4) Превключвател „Пробиване/завиване“
(5) Халка за окачване
(6) Скоба за окачване на колан ⁴
(7) Акумулаторна батерия ^A)
(8) Бутон за отключване на акумулаторна батерия ^A)
(9) Превключвател за посоката на въртене

(10) Пусков прекъсвач

(12) Бит за винтовърт със сферично фиксиране A)

(13) Универсален държач на битове ^A)

(15) Въгленови четки

(16) Капак

A) Изобразените на фигурите и описаните допълнителни приспособления не са включени в стандартната окомплектовка на уреда. Изчерпателен списък на допълнителните приспособления можете да намерите съответно в каталога ни за допълнителни приспособления.

Технически данни

Акумулаторен ударен винтоверт GDR 14,4 V-LI MF GDR 18 V-LI MF
Каталожен номер	3 601 JA1 9.. 3 601 JA1 0..
Номинално напрежение V= 14,4 18
Скорост на въртене на празен ход

1609 92A 4AK | (31.08.2018) Bosch Power Tools

Акумулаторен ударен винтоверт GDR 14,4 V-LI MF GDR 18 V-LI MF

– 1. Предавка min	-1	0–750 0–750
– 2. Предавка min	-1	0–2800 0–2800
– Режим на работа ударно завиване/развиване	min1	0–2800 0–2800
Честота на ударите min	-1	0–3200 0–3200
макс. въртящ момент при твърди винтови съединения съгласно ISO 5393	Nm 150 160
Диаметър на машинни винтове мм M6–M14 M6–M14
макс. диаметър на пробивания отвор (1./2. предавка)
– в стомана mm 10/8 10/8
– Дърво mm 21/10 21/10
Гнездо 14" вътрешен шестостен 14" вътрешен шестостен
Маса съгласно EPTA-Procedure 01:2014	кг	1,6–1,9	1,7–2,2
разрешена температура на околната среда
– при зареждане	°C	0... +45	0... +45
– при работа A) и при складиране	°C	-20... +50	-20... +50
Препоръчителни акумулаторни батерии		GBA 14,4V...	GBA 18V..GBA 18V... W
препоръчителни зарядни устройства		AL 1820 CVAL 1860 CVGAL 1880 CVGAL 18V-..GAL 3680 CVGAX 18V-30	AL 1820 CVAL 1860 CVGAL 1880 CVGAL 18V-..GAL 3680 CVGAX 18V-30
препоръчителни зарядни устройства за индуктивни акумулаторни батерии		GAL 18... W	GAL 18... W

A) ограничена мощност при температури <0 °C
Техническите параметри са определени с акумулаторната батерия, включена в окомплектовката.

Информация за излъчван шум и вибрации

Стойностите на емисии на шум са установени съгласно EN 62841-2-2.

Равнището А на генерирания шум обикновено е: равни- ще на звуковото налягане 93 dB(A); мощност на звука 104 dB(A). Неопределеност K = 3 dB.

Пълната стойност на вибрациите a_n (векторната сума по трите направления) и неопределеността К са определени съгласно EN 62841-2-2. Затягане на винтове и гайки с максимально допустимия размер:

Завинтване: a_h=13\ m/s² , K=1,5 m/ s²

Пробиване в метал: a_n=4,5\ m/s² , K=2 m/ s²

Посочените в това ръководство за експлоатация ниво на вибрациите и стойност на емисия на шум са измерени съгласно процедура, определена в EN 62841 и може да служи за сравняване с други електроинструменти. Те са подходящи също така за предварителна оценка на емисиите на вибрации и шум.

Посочените ниво на вибрациите и стойност на емисии на шум са представителни за основните приложения на електроинструмента. Ако обаче електроинструментът бъ-

де използван за други дейности, с различни работни инструменти или без необходимото техническо обслужване, нивото на вибрациите и стойността на емисии на шум може да се различават. Това би могло значително да увеличи вибрациите и шума през периода на ползване на електроинструмента.

За по-точното оценяване на вибрациите и шума трябва да се отчитат и периодите, в които електроинструментът е изключен или работи на празен ход. Това би могло значително да намали емисите на вибрации и шум през периода на ползване на електроинструмента.

Предписвайте допълнителни мерки за предпазване на работащия с електроинструмента от въздействието на вибрациите, например: техническо обслужване на електроинструмента и работните инструменти, поддържане на ръцете топли, целесьобразна организация на работните стъпки.

Монтиране

▶ Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужване, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте

150 | Български

акумулаторната батерия. Съществува опасност от на- раняване при задействане на пусковия прекъсвач по невнимание.

Зареждане на акумулаторната батерия

▶ Използвайте само посочените на страницата с до- пълнителни приспособления зарядни устройства.

Само тези зарядни устройства са подходящи за изпол- званата във Вашия електроинструмент литиево-йонна акумулаторна батерия.

Указание: Акумулаторната батерия се доставя частично заредена. За да достигнете пълния капацитет на акумулаторната батерия, преди първото й използване я заредете докрай в зарядното устройство.

Литево-йонната акумулаторна батерия може да бъде зареждана по всяко време, без това да съкращава дълготрайността й. Прекъсване на зареждането също не й вреди.

Литиево-йонната акумулаторна батерия е защитена сре- щу дълбоко разреждане чрез електронната система

"Electronic Cell Protection (ECP)". При разреждане на акумулаторната батерия електроинструментът се изключва от предпазен прекъсвач: Работният инструмент спира да се движи.

▶ След автоматичното изключване на електроинструмента не продължавайте да натискате пусковия прекъсвач. Акумулаторната батерия може да бъде повредена.

За изваждане на акумулаторната батерия (7) натиснете освобождаващия бутон (8) и изтеглете батерията надолу от електроинструмента. При това не прилагайте сила.

Акумулаторната батерия има NTC система за температурен контрол, която допуска зареждане само в температурния интервал между 0 °C и 45 °C. По този начин се увеличава дълготрайността на акумулаторната батерия.

Изваждане на акумулаторната батерия

Акумулаторната батерия (7) е с две степени на освобождаване, с което се предотвратява изпадането й при натискане по невнимание на деблокиращия бутон (8). Когато акумулаторната батерия е поставена в електроинструмента, се придържа в нужната позиция от пружина.

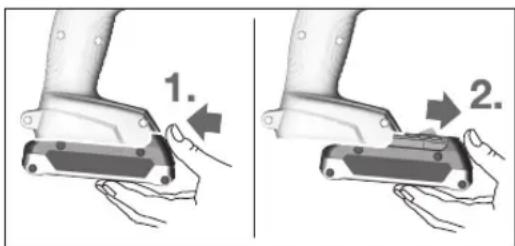

За изваждане на акумулаторната батерия (7) натиснете освобождаващия бутон (8) и извадете акумулаторната батерия напред от електроинструмента. При това не прилагайте сила.

Смяна на инструмент (вж. фигур. А)

Поставяне на работния инструмент

Издърпайте застопоряващата втулка (2) напред, вкарайте до упор работния инструмент в патронника (1) и след това отпуснете застопоряващата втулка (2), за да застопорите работния инструмент.

Използвайте само накрайници за завиване (битове) със захващане със сачма (12) (DIN 3126-E6.3). Можете да използвате други накрайници (битове) (14) с помощта на преходник - универсално гнездо с опашка със захващане със сачма (13).

Демонтиране на работния инструмент

Издърпайте застопоряващата втулка (2) напред и извадете работния инструмент.

Патронникът (1) с работния инструмент се задвижва от електродвигател през редуктор и ударен механизмъм. Работният процес се разделя на две фази: завинтване и затягане (ударен механизмъм в действие).

Ударният механизмъм се включва, когато съпротивлението на винтовото съединение нарасне и електродвигателят се натовари. Ударният механизмъм превръща енергията на електродвигателя в равномерни въртеливи удари. При развиване на винтове или гайки този процес протича обратно.

Поставяне на акумулаторната батерия

▶ Използвайте само оригинални литиево-йонни батерии, производство на Бош, с посоченото на табелката на Вашия електроинструмент номинално напрежение. Използването на други акумулаторни батерии може да предизвика наранявания и опасност от пожар.

Вкарайте заредената акумулаторна батерия (7) отпред в основата на електроинструмента и го притиснете, докато бъде захваната здраво.

Настройване на посоката на въртене (вж. фиг. В)

С помощта на превключвателя (9) можете да сменяте по-соката на въртене на електроинструмента. Това обаче не е възможно при натиснат пусков прекъсвач (10).

Въртене надясно: За завиване на винтове и затягане на гайки натиснете превключвателя за посоката на въртене (9) до упор наляво.

Въртене наляво: За развиване на винтове и гайки натиснете превключвателя за посоката на въртене (9) надясно до упор.

Регулиране на режима на работа (вж. фигур. С)

Указание: Сменяйте режима на работа само при изключен електроинструмент! В противен случай електроинструментът може да бъде повреден.

За смяна на режима на работа преместете превключвателя Пробиване/завиване-развиване (4) до желаната позиция.

Ако превключвателят Пробиване/завиване-развиване (4) не може да бъде преместен до упор, натиснете леко и отпуснете пусковия прекъсвач (10) преди да преместите превключвателя Пробиване/завиване-развиване (4) до желаната позиция.

Винаги премествайте превключвателя Пробиване/завиване-развиване (4) до упор в желаната позиция. Работата с електроинструмента, ако превключвателят Пробиване/завиване-развиване (4) не е преместен до упор, може да предизвика повреда на електроинструмента.

Позиция за ударно завиване/развиване

21

Позиция за бавно пробиване със свредло с голям диаметър в дърво, метал, керамика и пластмаса

22

Позиция за бързо пробиване със свредло с мальк диаметър в дърво, метал, керамика и пластмаса

Включване и изключване

За включване на електроинструмента натиснете и задръжте пусковия прекъсвач (10).

Лампата (3) свети при частично или напълно натиснат пусков прекъсвач (10) и при неблагоприятни светлинни условия подобрява видимостта в зоната на работа.

За да изключите електроинструмента, отпуснете пусковия прекъсвач (10).

Регулиране на скоростта на въртене

Можете безстепенно да регулирате скоростта на въртене на електроинструмента по време на работа в зависимост от силата на натиска върху пусковия прекъсвач (10).

По-лек натиск върху пусковия прекъсвач (10) води до по-ниска скорост на въртене. С увеличаване на натиска на-раства и скоростта на въртене.

Указания за работа

▶ Поставяйте електроинструмента на главата на винта/гайката само когато е изключен. Въртящият се работен инструмент може да се изметне.

▶ При пробиване не притискайте електроинструмента прекалено силно. Твърде силно притискане може да повреди режещия ръб на свредлото, да намали производителността и дълготрайността на електроинструмента.

Ориентировъчни стойности за максимальни моменти на затягане на винтовете

Данни в Nm, изчислени по напрежението на носещото напречно сечение; достигнатото напрежение е 90 % (при коефициент на триене µ_общ = 0,12 ). За контрол винаги трябва да се проверява с динамометричен ключ.

▶ Работата в силно запрашена среда може да предизвика спиране на електродвигателя на електроинструмента. Ако електроинструментът спре внезапно, демонтирайте въгленовите четки и ги проверете (вижте раздел "Смяна на въглеродни четки").

Въртящият момент зависи от времетраенето на ударите. Максимално достигнатият въртящ момент се получава като сума от всички ударни въртящи моменти. Максималният въртящ момент се достига след действие на ударите

6-10 секунди. След този период въртящият момент на за- тягане се увеличава незначително.

Продължителността на действие на ударите трябва да се определя за всеки момент на затягане. Действително постигнатият въртящ момент трябва да се проверява винаги с динамометричен ключ.

Завинтвания с твърда, пружинираща или мека основа

Ако при експеримент се измерят достигнатите при последователните удари въртящи моменти и резултатите се на-несат на диаграма, се получава кривата на въртящия мо-мент. Височината на кривата съответства на максимально достигнатия въртящ момент, стръмността показва за как-во време се достига този въртящ момент.

Вида на кривата на въртящия момент зависи от следните фактори:

– Якост на винта/гайката

– Вид на подложките (нормална шайба, пружинна шайба, уплътнение)

– Якост на материалите на съединяваните детайли

– Смазване на винтовото съединение

В зависимост от тези фактори могат да се различат следните случаи:

– Твърдо съединение се образува при съединяване на метал с метал и използване на нормални подложни шайби. След относително кратък период на действие на ударите се достига максимальният въртящ момент (стръмна крива). Ненужно дългото ударно действие води единствено до износване на машината.

– Пружиниращо съединение се получава при съединяване на метал с метал, но при използване на различни видове федер-шайби, шпилки или винтове/гайки с ко-нична форма, както и при използване на удължители.

– Меко съединение се получава напр. при съединяване на метал с дърво или при използване като подложка на оловни шайби.

При пружиниращо, респ. меко съединение максимально достиганият въртящ момент е по-мальк, отколкото при твърдо съединение. Също така е необходимо значително по-дълго време на действие на ударите.

Класове на якост по DIN 267	Обикновени винтове Високояки винтове
	3.6 4.6 5.6 4.8 6.6 5.8 6.8 6.9 8.8 10.9 12.9

M6 2.71 3.61 4.52 4.8 5.42 6.02 7.22 8.13 9.7 13.6 16.2

M8 6.57 8.7 11 11.6 13.1 14.6 17.5 19.7 23 33 39

152 | Български

Класове на якост по DIN 267	Обикновени винтове Високояки винтове
	3.6 4.6 5.6 4.8 6.6 5.8 6.8 6.9 8.8 10.9 12.

M10 13 17.5 22 23 26 29 35 39 47 65 78

M12 22.6 30 37.6 40 45 50 60 67 80 113 135

M14 36 48 60 65 72 79 95 107 130 180 215

Съвети

Преди завиването на по-големи и по-дълги винтове в твърди материали трябва да пробиете отвор с вътрешния диаметър на резбата прибл. на 2/3 от дължината на винта.

Скоба за окачване на колан

С помощта на скобата (6) можете да окачите електроинструмента напр. на колана си. Така и двете Ви ръце ще са свободни, а електроинструментът ще е винаги лесно достъпен.

Указания за оптималното боравене с акумулаторната батерия

Пазете акумулаторната батерия от влага и вода.

Съхранявайте акумулаторната батерия само в температурния диапазон от 0 °C до 50 °C. Напр. не оставяйте акумулаторната батерия през лятото в автомобил на слънце. Периодично почиствайте вентилационните отвори на акумулаторната батерия с мека чиста и суха четка.

Съществено съкратено време за работа след зареждане показва, че акумулаторната батерия е изхабена и трябва да бъде заменена.

Спазвайте указанията за бракуване.

Поддържане и сервис

Поддържане и почистване

▶ Преди да извършвате каквито и да е дейности по електроинструмента (напр. техническо обслужване, смяна на работния инструмент и т. н.), когато го транспортирате или съхранявате, демонтирайте акумулаторната батерия. Съществува опасност от на раняване при задействане на пусковия прекъсвач по невнимание.

▶ За да работите качествено и безопасно, поддържайте електроинструмента и вентилационните му отвори чисти.

Смяна на въглеродните четки (вж. фиг. D)

Проверявайте дължината на въгленовите четки приблизително веднъж на 2–3 месеца и при необходимост ги заменяйте.

Никога не заменяйте само едната въгленова четка!

Указание: Използвайте само оригинални въгленови четки на Бош, които са предназначени за Вашия електроинструмент.

- Заменете намиращите се под действието на пружинна сила въгленови четки (15) и отново навийте капачките.

Ако акумулаторната батерия се повреди или изхаби, мо- ля, обърнете се към оторизиран сервис за електроинст- рументи на Бош.

Клиентска служба и консултация относно употребата

Сервизът ще отговори на въпросите Ви относно ремонти и поддръжка на закупения от Вас продукт, както и относно резервни части. Покомпонентни чертежи и информация за резервните части ще откриете и на: www.boschpt.com

Екипът по консултация относно употребата на Bosch ще Ви помогне с удоволствие при въпроси за нашите про- дукти и техните аксесоари.

Моля, при въпроси и при поръчване на резервни части винаги посочвайте 10-цифрения каталожен номер, изписан на табелката на уреда.

България

Robert Bosch SRL

Тел.: [phone] (Български)

Включените в окомплектовката литиево-йонни акумулу- тарони батерии са в обхвата на изискванията на норма- тивните документи, касаещи продукти с повишена опас- ност. Акумулаторните батерии могат да бъдат транспорти- рани от потребителя на публични места без допълнителни разрешителни.

При транспортиране от трети страни (напр. при въздушен транспорт или ползване на куриерски услуги) има специални изисквания към опаковането и обозначаването им. За целта при подготовката на пакетирането се консултирайте с експерт в съответната област.

Изпращайте акумулаторни батерии само ако корпусът им не е повреден. Изолирайте открити контактни клеми с ле- пящи ленти и опаковайте акумулаторните батерии така, че да не могат да се изместват в опаковката си. Моля, спазвайте също и допълнителни национални предписа- ния.

Бракуване

Електроинструментите, акумулаторните батерии и допълнителните приспособления

трябва да бъдат предавани за оползотворяване на съдържащите се в тях суровини.

Не изхвърляйте електроинструменти и акумулаторни или обикновени батерии при битовите отпадъци!

Само за страни от ЕС:

Съгласно европейска директива 2012/19/EC електроуредите, които не могат да се ползват повече, а съгласно европейска директива 2006/66/EO повредени или изхабени обикновени или акумулаторни батерии трябва да се събират и предава за оползотворяване на съдържащите се в тях суровини.

Акумулаторни или обикновени батерии:

Литиево-йонни:

Моля, спазвайте указанията в раздела Транспортиране (вж. „Транспортиране“, Страница 152).

Македонски

Совети при работеьето
