GDR 18 V-LI MF Professional - șurubelniță BOSCH - Manual de utilizare gratuit

Marcă	Bosch
Model	GDR 18 V-LI MF Professional
Tip produs	Șurubelniță cu impact fără fir
Alimentare	Baterie litiu-ion 18 V
Tensiune nominală	18 V
Viteză în gol	0 – 2800 rpm
Rată de impact	0 – 3200 lovituri/min
Cuplu max.	180 Nm
Mandrină	Hexagonal 1/4" (6,35 mm)
Greutate (cu baterie)	1,5 kg
Lungime	200 mm
Înălțime	250 mm
Tip motor	Fără perii (brushless)
Iluminare	LED încorporat
Siguranță	Frână motor, protecție la suprasarcină
Întreținere	Curățați cu o cârpă uscată, nu este necesară lubrifierea
Piese de schimb	Perii, mandrină, baterie, încărcător disponibile în service
Reparabilitate	Indice de reparabilitate: 8,4/10 (estimat)
Garanție	3 ani (înregistrare obligatorie)

Întrebări frecvente - GDR 18 V-LI MF Professional BOSCH

Ce baterie este compatibilă cu șurubelnița Bosch GDR 18 V-LI MF Professional ?

Toate bateriile Bosch Professional 18V din gama Li-Ion sunt compatibile (ex: GBA 18V, ProCORE18V).

Cum se schimbă vârful de înșurubare?

Trageți mandrina înainte, introduceți vârful hexagonal de 1/4" până la fund, apoi eliberați mandrina pentru a o bloca.

Șurubelnița este echipată cu iluminare LED?

Da, dispune de un LED încorporat care se aprinde automat în timpul utilizării pentru a ilumina zona de lucru.

Care este cuplul maxim al acestui sculă?

Cuplul maxim este de aproximativ 180 Nm, suficient pentru majoritatea aplicațiilor de înșurubare intensivă.

Cum se curăță șurubelnița după utilizare?

Utilizați o cârpă uscată sau ușor umedă pentru a șterge exteriorul. Nu scufundați niciodată scula în apă și nu utilizați solvenți.

Pot folosi șurubelnița în mod șurubelniță sau doar în mod impact?

Acest dispozitiv este o șurubelniță cu impact (impact driver). Nu are un mod standard de șurubelniță, dar impactul permite înșurubarea și deșurubarea eficientă.

Ce fac dacă șurubelnița nu mai pornește?

Verificați mai întâi bateria (încărcare, contact bun). Dacă problema persistă, consultați un reparator autorizat Bosch.

Care este durata de viață a bateriei?

Cu o utilizare normală, o baterie Li-Ion durează aproximativ 2 până la 3 ani sau 500 de cicluri de încărcare înainte de a pierde din capacitate.

Mandrina acceptă burghie?

Nu, mandrina hexagonală 1/4" este concepută pentru vârfuri de înșurubare. Pentru găurire, utilizați un adaptor sau un burghiu specific.

Cum știu dacă bateria este complet încărcată?

Încărcătorul dispune de un LED care devine verde sau se stinge când încărcarea este terminată. Consultați manualul încărcătorului.

MANUAL DE UTILIZARE GDR 18 V-LI MF Professional BOSCH

Instrucțiuni de siguranță

Instrucțiuni generale de siguranță pentru scule electrice

AVERTISMENT

Citiți toate avertizările, instrucțiunile, ilustrațiile și specificațiile puse la dispoziție

împreună cu această sculă electrică. Nerespectarea instrucțiunilor menționate mai jos poate duce la electrocutare, incendiu și/sau vătămări corporale grave.

Păstrați toate indicațiile de avertizare și instrucțiunile în vederea utilizărilor viitoare.

Termenul "sculă electrică" folosit în indicațiile de avertizare se referă la sculele electrice alimentate de la rețea (cu cablu de alimentare) sau la sculele electrice cu accumulator (fără cablu de alimentare).

Siguranta la locul de muncă

▶ Mențineți-vă sectorul de lucru curat și bine iluminat. Dezordinea sau sectoarele de lucru neluminate pot duce la accidente.
Nu lucrați cu sculele electrice în mediu cu pericol de explozie, în care există lichide, gaze sau pulberi inflamabile. Sculele electrice generează scântei care pot aprinde praful sau vaporii.
Nu permiteți accesul copiilor și al spectatorilor în timpul utilizării sculei electrice. Dacă vă este distrasă atenția puteți pierde controlul.

Siguranță electrică

▶ Ștecherul sculei electrice trebuie să fie potrivit prizei electrice. Nu modificați niciodată ștecherul. Nu folosiți fișe adaptoare la sculele electrice cu împământare (legate la masă). Ștecherele nemodificate și prizele corespunzătoare diminuează riscul de electrocutare.
Evitați contactul corporal cu suprafețe împământate sau legate la masă ca țevi, instalații de încălzire, plite și frigidere. Există un risc crescut de electrocutare atunci când corpul vă este împământat sau legat la masă.
Feriți sculele electrice de ploaie sau umezeală. Pătrunderea apei într-o sculă electrică mărește riscul de electrocutare.
Nu schimbați destinația cablului. Nu folosiți niciodată cablul pentru transportarea sau suspendarea sculei electrice ori pentru a trage ștecherul afară din priză. Feriți cablul de căldură, ulei, muchii ascuțite sau componente aflate în mișcare. Cablurile deteriorate sau încurcate măresc riscul de electrocutare.
Atunci când lucrați cu o sculă electrică în aer liber, folosiți numai cabluri prelungitoare adecvate pentru mediul exterior. Folosirea unui cablu prelungitor adecvat pentru mediul exterior diminuează riscul de electrocutare.
Dacă nu poate fi evitată folosirea sculei electrice în mediu umed, folosiți o alimentare protejată printr-un dispozitiv de curent rezidual (RCD). Utilizarea unui dispozitiv RCD reduce riscul de electrocutare.

Siguranța persoanelor

Fiți atenți, aveți grijă de ceea ce faceți și procedați rațional atunci când lucrați cu o sculă electrică. Nu folosiți scula electrică atunci când sunteți obosiți sau vă aflați sub influența drogurilor, a alcoolului sau a medicamentelor. Un moment de neatenție în timpul utilizării sculelor electrice poate duce la răniri grave.
Purtați echipament personal de protecție. Purtați întoteauna ochelari de protecție. Purtarea echipamentului personal de protecție, ca masca pentru praf, încălțăminte de siguranță antiderapantă, casca de protecție sau protecția auditivă, în funcție de tipul și utilizarea sculei electrice, diminuează riscul rănirilor.
Evitați o punere în funcțiune involuntară. Înainte de a introduce ștecherul în priză și/sau de a introduce

140 | Română

acumulatorul în scula electrică, de a o ridica sau de a o transporta, asigurați-vă că aceasta este oprită. Dacă atunci când transportați scula electrică țineți degetul pe întrerupător sau dacă porniți scula electrică înainte de a o racorda la rețeaua de curent, puteți provoca accidente.

Înainte de pornirea sculei electrice îndepăratați cleștii de reglare sau cheile fixe din aceasta. O cheie sau un clește atașat la o componentă rotativă a sculei electrice poate provoca răniri.

Nu vă întindeți pentru a lucra cu scula electrică. Mențineți-vă întotdeauna stabilitatea și echilibrul. Astfel veți putea controla mai bine scula electrică în situații neașteptate.

Purtați îmbrăcăminte adecvată. Nu purtați îmbrăcăminte largă sau podoabe. Feriți părul și îmbrăcămintea de piesele aflate în mișcare. Îmbrăcămintea largă, părul lung sau podoabele pot fi prinse în piesele aflate în mișcare.

Dacă pot fi montate echipamente de aspirare și colectare a prafului, asigurați-vă că acestea sunt racordate și folosite în mod corect. Folosirea unei instalații de aspirare a prafului poate duce la reducerea poluării cu praf.

Nu vă lăsați amăgiți de ușurința în operare dobândită în urma folosirii frecvente a sculelor electrice și nu ignorați principiile de siguranță ale acestora. Neglijența poate provoca, într-o fracțiune de secundă, vătămări corporale grave.

Utilizarea și manevrarea atentă a sculelor electrice

Nu suprasolicitați scula electrică. Folosiți pentru executarea lucrării dv. scula electrică destinată acelui scop. Cu scula electrică potrivită lucrați mai bine și mai sigur în domeniul de putere indicat.

Nu folosiți scula electrică dacă aceasta are întrerupătorul defect. O sculă electrică, care nu mai poate fi pornită sau oprită, este periculoasă și trebuie reparată.

Scoateți ștecherul afară din priză și/sau îndepărtați acumulatorul dacă este detașabil, înainte de a executa reglaje, a schimba accesorii sau a depozita scula electrică. Această măsură de prevedere împiedică pornirea involuntară a sculei electrice.

Păstrați sculele electrice nefolosite la loc inaccesibil copiilor și nu lăsați să lucreze cu scula electrică persoane care nu sunt familiarizate cu aceasta sau care nu au citit prezentele instrucțiuni. Sculele electrice devin periculoase atunci când sunt folosite de persoane lipsite de experiență.

Întrețineți sculele electrice și accesoriiile acestora. Verificați alinierea corespunzătoare, controlați dacă, componentele mobile ale sculei electrice nu se blochează, sau dacă există piese rupte suu deteriorate care să afecteze funcționarea sculei electrice. Înainte de utilizare dați la reparat o sculă electrică defectăpiesele deteriorate. Cauza multor accidente a fost întreținerea necorespunzătoare a sculelor electrice.

▶ Mențineți bine dispozitivele de tăiere bine ascuțite și curate. Dispozitivele de tăiere întreținute cu grijă, cu tăișuri ascuțite se înțepenesc în mai mică măsură și pot fi conduse mai ușor.
▶ Folosiți scula electrică, accesoriiile, dispozitivele de lucru etc. conform prezentelor instructiuni, ținând cont de condițiile de lucru și de activitatea care trebuie desfășurată. Folosirea sculelor electrice în alt scop decât pentru utilizările prevăzute, poate duce la situații periculoase.
▶ Mențineți mânerele și zonele de prindere uscate, curate și feriți-le de ulei și unsoare. Mânerele și zonele de prindere alunecoase nu permit manevrarea și controlul sigur al sculei electrice în situații neașteptate.

Manevrarea și utilizarea atentă a sculelor electrice cu accumulator

Încărcați acumulatorii numai în încărcătoarele recomandate de producător. Dacă un încărcător destinat unui anumit tip de acumulator este folosit la încărcarea altor tipuri de acumulator decât cele prevăzute pentru el, există pericol de incendiu.
▶ Folosiți numai accumulatori special destinați sculelor electrice respective. Utilizarea altor accumulatori poate duce la răniri și pericol de incendiu.
Feriți accumulatorii nefolosiți de agrafele de birou, monede, chei, cuie, şuruburi sau alte obiecte metalice mici, care ar putea provoca şuntarea bornelor. Un scurtcircuit între bornele accumulatorului poate duce la arsuri sau incendiu.
În caz de utilizare greşită, se poate scurge lichid din acumulator; Evitați contactul cu acesta. În caz de contact accidental clătiți cu apă. Dacă lichidul vă intră în ochi, consultați și un medic. Lichidul scurs din acumulator poate duce la iritații ale pielii sau la arsuri.
Nu folosiți un accumulator sau o sculă electrică cu accumulator deteriorat sau modificat. Acumulatorii deteriorați sau modificați pot avea un comportament imprevizibil care să ducă la incendiu, explozie sau să genereze risc de vătămări corporale.
Nu expuneti acumulatorul sau scula electrică la foc sau temperaturi excessive. Expunerea la temperaturi mai mari de 130°C poate duce la explozii.
▶ Respectați toate instrucțiunile de încărcare și nu reîncărcați acumulatorul sau scula electrică cu acumulator la temperaturi situate în afara domeniului de temperaturi specificat în instrucțiuni. Încărcarea incorectă sau la temperaturi situate în afara domeniului de temperaturi specificat ar putea cauza deteriorarea acumulatorului și mări riscul de incendiu.

Întreținere

Încredințați scula electrică pentru reparare personalului de specialitate, calificat în acest scop, repararea făcându-se numai cu piese de schimb originale. Astfel veți fi siguri că este menținută siguranța sculei electrice.

Nu întrețineți niciodată accumulatori deteriorați. Întreținerea accumulatorilor ar trebui efectuată numai de câtre producător sau de câtre furnizori de service autorizați de acesta.

Instrucțiuni de siguranță pentru șurubelnițe

▶ Tineți scula electrică de mânerele izolate atunci când executați lucrări la care elementul de fixare poate nimeri conductori electrici ascunși. Contactul elementului de fixare cu un conductor "sub tensiune" poate pune sub tensiune componentele metalice ale sculei electrice și provoca electrocutarea operatorului.
▶ Folosiți detectoare adecvate pentru a localiza conducte de alimentare ascunse sau adresați-vă în acest scop regiei locale furnizoare de utilități. Contactul cu conductorii electrici poate duce la incendiu și electrocutare. Deteriorarea unei conducte de gaz poate provoca explozii. Străpungerea unei conducte de apă provoacă pagube materiale.
▶ Tineți ferm scula electrică. La strângerea și slăbirea șuruburilor pot apărea pentru scurt timp momente de reactie puternice.
Asigurați piesa de lucru. O piesă de lucru fixată cu dispositive de prindere sau într-o menghină este ținută mai sigur decât cu mâna dumneavoastră.
Înainte de a pune jos scula electrică așteptați ca aceasta să se oprească complet. Dispozitivul de lucru se poate agăța și duce la pierderea controlului asupra sculei electrice.
În cazul deteriorării sau utilizării necorespunzătoare a acumulatorului se pot degaja vapori. Aerisiți cu aer proaspăt iar dacă vi se face rău consultați un medic. Vaporii pot irita căile respiratorii.
▶ Nu deschideți accumulatorul. Există pericol de scurtcircuit.
In urma contactului cu obiecte ascuțite ca de exemplu cuie sau şurubelnițe sau prin acțiunea unor forțe exterioare asupra sa, accumulatorul se poate deteriora. Se poate produce un scurtcircuit intern în urma căruia accumulatorul să se aprindă, să scoată fum, să explodeze sau să se supraîncălzească.
Utilizați acumulatorul numai pentru produsele oferite de același producător. Numai astfel acumulatorul va fi protejat împotriva unei suprasolicitări periculoase.

Feriți acumulatorul de căldură, de asemeni de ex. de radiații solare continue, foc, apă și umezeală. Există pericol de explozie.

Descrierea produsului și a performantelor sale

Citiți toate indicațiile și instrucțiunile de siguranță. Nerespectarea instrucțiunilor și indicațiilor de siguranță poate provoca electrocutare, incendiu și/sau răniri grave.

Tineți seama de ilustrațiile din partea anterioară a instructiunilor de folosire.

Utilizarea conform destinației

Scula electrică este destinată înșurubării și slăbirii de șuruburi, precum și strângerii și slăbirii de piulițe din domeniile respective ale dimensiunilor specificate. Scula electrică este adecvată și pentru găurire în lemn, metal, plăci ceramice și materiale plastice dacă este utilizată în poziția de găurire și cu accesorii corespunzătoare.

Componentele illustrate

Numerotarea elementelor componente se referă la schița sculei electrice de pe pagina grafică.

(1) Sistem de prindere a accesorilor
(2) Mançon de blocare
(3) Lampă „PowerLight”
(4) Inversor de „găurire/înșurubare”
(5) Chingă pentru transport
(6) Clemă de prindere la centură ^A)
(7) Acumulator ^A)
(8) Tastă deblocare accumulator ^A)
(9) Comutator de schimbare a direcției de rotație
(10) Comutator de pornire/oprire
(11) Burghiu cu tijä hexagonală ^4
(12) Bit de șurubelnită cu dispozitiv de blocare cu bilă ^A)
(13) Suport universal pentru biti de șurubelnită A
(14) Bit de șurubelniță ^A)
(15) Perii de cărbune
(16) Capac

A) Accesoriiile ilustrate sau descrise nu sunt cuprinse în setul de livrare standard. Puteți găsi accesoriiile complete în programul nostru de accesorii.

Date tehnice

Rotopercutor cu acumulator GDR 14,4 V-LI MF GDR 18 V-LI MF
Număr de identificare		3 601 JA1 9.. 3 601 JA1 0..
Tensiune nominală V= 14,4 18
Turatie de mers în gol
- Treapta 1 min	-1	0–750 0–750

Bosch Power Tools 1 609 92A 4AK | (31.08.2018)

142 | Română

Rotopercutor cu acumulator GDR 14,4 V-LI MF GDR 18 V-LI MF
-Treapta a 2-a min	-1	0-2 800 0-2 800
-Mod de functionare inşurubare cu percuție min	-1	0-2 800 0-2 800
Număr de percuții min	-1	0-3 200 0-3 200
Cuplu maxim de strângere inşurubare dură, conform ISO 5393	Nm 150 160
Ø suruburi de mașini mm M6-M14 M6-M14
Ø maxim gaură (treapta 1./2.)
-Oțel mm 10/8 10/8
-lemn mm 21/10 21/10
Sistem de prindere accesorii Hexagon interior de 1⁄4"	Hexagon interior de 1⁄4"
Greutate conform EPTA-Procedure 01:2014	kg	1,6-1,9	1,7-2,2
Temperatură ambientă admisă
-in timpul încărcării	°C	0...+45	0...+45
-in timpul funcționării ^A) și în timpul depozitării	°C	-20...+50	-20...+50
Acumulatori recomandați		GBA 14,4V...	GBA 18V..GBA 18V... W
Încărcătoare recomandate		AL 1820 CVAL 1860 CVGAL 1880 CVGAL 18V-.GAL 3680 CVGAX 18V-30	AL 1820 CVAL 1860 CVGAL 1880 CVGAL 18V-.GAL 3680 CVGAX 18V-30
Încărcătoare recomandate pentru acumulatori cu sistem de încărcare inductivă		GAL 18... W	GAL 18... W

A) putere mai redusă la temperaturi <0 °C
Date tehnice determinate cu accumulatorul din pachetul de livrare.

Informații privind zgomotul/vibrațiile

Valorile zgomotului emis au fost determinate conform EN 62841-2-2.

Nivelul presiunii sonore evaluat A al sculei electrice este în mod normal: nivel presiune sonoră 93 dB(A); nivel putere sonoră 104 dB(A). Incertitudine K = 3 dB.

Purtați căști antifonice!

Valorile totale ale vibrațiilor a_n (suma vectorială a trei direcții) și incertitudinea K au fost determinate conform

EN 62841-2-2. Strângerea de şuruburi şi piuliţe, dimensiuni maxime admise:

Suruburi: a_n=13 m/s^2, K=1,5 m/s^2

Găurire în metal: a_n=4,5 m/s^2, K=2 m/s^2

Nivelul vibrațiilor și nivelul zgomotelor emise specificate în prezentele instrucțiuni au fost măsurate conform unei proceduri de măsurare standardizate în EN 62841 și pot fi utilizate la compararea diferitelor scule electrice. Ele pot fi folosite și pentru evaluarea provizorie a vibrațiilor și zgomotului emis.

Nivelul specificat al vibrațiilor și al zgomotului emis se referă la cele mai frecvente utilizări ale sculei electrice. În eventualitatea în care scula electrică este utilizată pentru alte aplicații, împreună cu alte accesorii decât cele indicate sau nu, beneficiază de o întreținere satisfăcătoare, nivelul

vibrațiilor și nivelul zgomotului emis se pot abate de la valorile specificate. Aceasta poate amplifica considerabil vibrațiile și zgomotul de-a lungul întregului interval de lucru.

Pentru o evaluare exactă a vibrațiilor și a zgomotului ar trebui luate în calcul și intervalele de timp în care scula electrică este deconectată sau funcționează, dar nu este folosită efectiv. Această metodă de calcul ar putea duce la reducerea considerabilă a zgomotului pe întreg intervalul de lucru.

Stabiliți măsuri de siguranță suplimentare pentru protejarea utilizatorului împotriva efectului vibrațiilor, ca de exemplu: întreținerea sculei electrice și a accesoriiilor, menținerea căldurii mâinilor, organizarea proceselor de muncă.

Montare

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesoriiilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

Încărcarea accumulatorului

▶ Folosiți numai încărcătoarele specificate pe pagina de accesorii. Numai aceste încărcătoare sunt adaptate la

acumulatorul cu tehnologie litiu-ion montat în scula dumneavoastră electrică.

Notă: Acumulatorul este partial încărcat la livrare. Pentru a asigura funcționarea la capacitatea nominală a accumulatorului, înainte de prima utilizare, încărcați complet acumulatorul în încărcător.

Acumulatorul litiu-ion poate fi încărcat în orice moment, fără ca prin aceasta să i se reducă durata de viață utilă. Întreruperea procesului de încărcare nu afectează acumulatorul.

Accumulatorul litiu-ion este protejat împotriva descărcării profunde prin Electronic Cell Protection (ECP). Când acumulatorul s-a descărcat, scula electrică este deconectată printr-un circuit de protecție: accesoriul nu se mai mișcă.

▶ După deconectarea automată a sculei electrice nu mai apăsați pe întrerupătorul Pornit/Oprit. Acumulatorul s-ar putea deteriora.

Pentru extragerea acumulatorului (7), apăsați tasta de deblocare (8) și extrageți acumulatorul din aspirator trăgându-I spre în jos. Nu forțați.

Acumulatorul este prevăzut cu sistem NTC de monitorizare a temperaturii care permite încărcarea în domeniul de temperaturi cuprinse între 0 °C și 45 °C. Astfel se obține o durată de viață mai îndelungată a accumulatorilor.

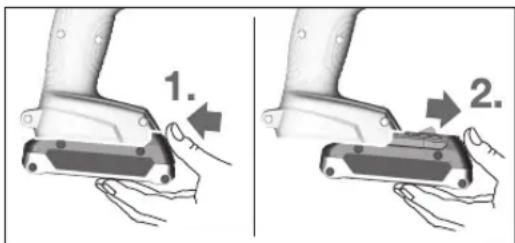

Extragerea accumulatorului

Acumulatorul (7) este prevăzut cu două trepte de blocare, care au rolul de a preveni căderea acumulatorului din scula electrică în cazul apăsării involuntare a tastei de deblocare a acumulatorului (8). Cât timp acumulatorul este introdus în scula electrică, acesta este fixat în poziție prin forța elastică a unui arc.

Pentru scoaterea accumulatorului (7) din aparat, apăsați tasta de deblocare (8) și scoateți acumulatorul din scula electrică trăgându-I spre înainte. Nu forțați.

Înlocuirea accesoriiilor (consultați imaginea A)

Introducerea accesoriiului

Trageți spre înainte manșonul de blocare (2), împingeți accesoriiul până la opritor în sistemul de prindere a accesoriiilor (1) și eliberați din nou manșonul de blocare (2) pentru a fixa accesoriiul.

Folosiți numai biti de șurubelniță cu dispozitiv de blocare cu bilă (12) (DIN 3126-E6.3). Pentru utilizarea altor tipuri de biti de șurubelniță (14), aceștia pot fi montați cu ajutorul unui suport universal pentru biti de șurubelniță cu dispozitiv de blocare cu bilă (13).

Extragerea accesoriiului

Trageți spre înainte manşonul de blocare (2) și extrageți accesoriiul.

Functionare

Mod de functionare

Sistemul de prindere a accesoriiilor (1) împreună cu accesoriiul sunt antrenate de un electromotor prin intermediul angrenajului și al mecanismului de percuție. Procesul de lucru este alcătuit din două etape: înșurubare și strângere (mecanism de percuție în acțiune). Mecanismul de percuție intră în acțiune imediat ce îmbinarea prin înșurubare se blochează, solicitând astfel motorul. Mecanismul de percuție transformă puterea motorului în percuții rotative uniforme. La slăbirea șuruburilor sau piulițelor, acest proces se desfășoară în sens invers.

Punere în funcțiune

Montarea accumulatorului

▶ Folosiți numai accumulatori cu tehnologie litiu-ion originali Bosch având aceeași tensiune cu cea specificată pe plăcuța indicatoare a sculei dumneavoastră electrice. Întrebuințarea unor alți accumulatori poate duce la răniri și pericol de incendiu

Împingeți din față accumulatorul încărcat (7) în soclul sculei electrice, până când accumulatorul este fixat în siguranță în interiorul acesteia.

Reglarea directiei de rotație (consultați imaginea B)

Cu ajutorul comutatorului de schimbare a direcției de rotație (9) puteți schimba direcția de rotație a sculei electrice. Atunci când comutatorul de pornire/oprire (10) este apăsat, acest lucru nu mai este însă posibil.

Functionare spre dreapta: Pentru înșurubarea de șuruburi și strângerea piulițelor împingeți spre stânga comutatorul de schimbare a direcției de rotație (9), până la opritor.

Funcționare spre stânga: Pentru slăbirea, respectiv deșurubarea șuruburilor și piulițelor, apăsați spre dreapta comutatorul de schimbare a direcției de rotație (9), până la opritor.

Reglarea modului de functionare (consultați imaginea C)

Observație: Modificați modul de funcționare numai când scula electrică este dezactivată! În caz contrar, scula electrică se poate deteriora.

Pentru comutarea modului de funcționare, împingeți în poziția dorită inversorul pentru „găurire/înșurubare” (4). Dacă inversorul pentru „găurire/înșurubare” (4) nu poate fi împins până la opritor, apăsați scurt comutatorul de pornire/oprire (10) și eliberați-l, iar apoi împingeți inversorul de „găurire/înșurubare” (4) în poziția dorită.

Împingeți întotdeauna inversorul pentru „găurire/înșurubare” (4) până la opritor. Funcționarea cu inversorul pentru „găurire/înșurubare” (4) neîmpins complet poate determina deteriorarea sculei electrice.

144 | Română

Pozitia pentru înşurubare cu percuție

Poziția pentru găurire lentă cu un diametru mare de găurire în lemn, metal, plăci ceramice și materiale plastice

Pozitia pentru găurire rapidă cu un diametru mic de găurire în lemn, metal, plăci ceramice și materiale plastice

Pornire/Oprire

Pentru punerea în funcțiune a sculei electrice, apăsați și mentineți apăsat comutatorul de pornire/oprire (10).

Lampa (3) se aprinde atunci când comutatorul de pornire/oprire (10) este apăsat ușor sau complet și permite iluminarea zonei de lucru în cazul condițiilor de luminozitate necorespunzătoare.

Pentru oprirea sculei electrice, eliberați comutatorul de pornire/oprire (10).

Reglarea turației

Puteți regla fără trepte turația sculei electrice pornite exercitând o apăsare mai puternică sau mai ușoară a comutatorului de pornire/oprire (10).

O apăsare ușoară a comutatorului de pornire/oprire (10) determină o turație mai scăzută. Turația crește odată cu creșterea forței de apăsare.

Instrucțiuni de lucru

• Amplasați scula electrică pe piuliță/șurub numai în stare oprită. În caz contrar, accesoriiile aflate în rotație pot aluneca.
  Nu apăsați excesiv scula electrică în timpul găuririi. O apăsare prea puternică poate determina deteriorarea vârfului de burghiu, compromiterea puterii și reducerea duratei de viață utilă a sculei electrice.
  ▶ Lucrul într-un mediu foarte poluat, cu praf, poate provoca defectarea sculei electrice. Dacă scula electrică se defectează brusc, demontați periile de cărbune și examinați-le (consultați sectiunea „Înlocuirea periiilor de cărbune”).

Valori orientative pentru cuplurile maxime de strângere a şuruburilor

Valorile sunt exprimate în Nm, calculate pe baza secțiunii transversale de strângere; utilizarea limitei de elasticitate de 90% (la un coeficient de frecare _total = 0,12 ). Pentru control, cuplul de strângere trebuie să fie verificat întotdeauna cu o cheie dinamometrică.

Cuplul de strângere depinde de durata percuțiilor. Cuplul maxim de strângere atins rezultă din însumarea tuturor cuplurilor de strângere individuale, obținute prin percuții.

Cuplul maxim de strângere este atins după o durată de 6–10 secunde a percuțiilor. După acest timp, cuplul de strângere nu mai crește decât extrem de puțin.

Durata percuțiilor trebuie determinată separat pentru fiecare cuplu de strângere necesar. Cuplul de strângere atins efectiv se va verifica întotdeauna cu o cheie dinamometrică.

Înşurubări dure, elastice sau moi

Dacă, în cadrul unei încercări, se măsoară cuplurile de strângere atinse într-o secvență de percuții și apoi se realizează o diagramă a acestora, se va obține curba de variație a cuplurilor de strângere. Punctul maxim al curbei corespunde cuplului maxim de strângere care poate fi atins, iar înclinarea curbei indică în cât timp va fi atins acesta.

Variația cuplurilor de strângere depinde de următorii factorii:

• Rezistența şuruburilor/piulitelor
• Tipul de suport (şaibă, arc-disc, garnitură)
• Rezistența materialului care trebuie înșurubat
• Conditiiile de lubrifiere ale îmbinării prin şuruburi

În consecință, rezultă următoarele situații de utilizare:

• Înşurubarea dură se realizează la îmbinările prin înşurubare de metal pe metal, atunci când se folosesc şaibe-suport. Cuplul maxim de strângere este atins după un timp relativ scurt de percuție (curba caracteristică cu înclinare mare). Un timp de percuție excesiv de lung nu face decât să pericliteze buna funcționare a mașinii.
• Înşurubarea elastică se realizează la îmbinările prin înşurubare de metal pe metal, atât în cazul utilizării inelelor de siguranță, arcurilor-disc, prezoanelor sau şuruburilor/piulițelor cu ajustaj conic, cât și în cazul utilizării de prelungitoare.
• Înşurubarea moale se realizează la îmbinările prin înşurubare, de exemplu, de metal pe lemn, sau în cazul utilizării ca suport a unor șaibe de plumb sau de fibre.

În cazul înșurubării elastice, respectiv al înșurubării moi, cuplul maxim de strângere este mai slab decât în cazul înșurubării dure. De asemenea, este necesar un timp de percuție considerabil mai îndelungat.

Clasele de rezistență conform DIN 267	Şuruburi standard Şuruburi de rezistență
	3.6	4.6	5.6	4.8	6.6	5.8	6.8	6.9	8.8	10.9	12.9
M6	2.71	3.61	4.52	4.8	5.42	6.02	7.22	8.13	9.7	13.6	16.2																																																																																																				13.6	16.2
M8	6.57	8.7	11	11.6	13.1	14.6	17.5	19.7	23	33	39																																																																																																			39
M10	13	17.5	22	23	26	29	35	39	47	65	78																																																																																																																																																																			13.6	16.2
M12	22.6	30	37.6	40	45	50	60	67	80	113	135
M14	36	48	60	65	72	79	95	107	130	180	215

Recomandări

Înainte de înșurubarea de șuruburi mai mari, mai lungi, în materiale dure, trebuie să executați o gaură prealabilă cu

același diametru ca cel am miezul filetului, cu o adâncime de aproximativ 2/3 din lungimea şurubului.

Clemă de prindere la centură

Cu clema de prindere la centură (6) puteți prinde scula electrică, de exemplu, de o centură. Astfel veți avea ambele mâini libere, iar scula electrică vă va fi întotdeauna la îndemână.

Indicații privind manevrarea optimă a accumulatorului

Protejati accumulatorul împotriva umezelii și apei.

Depozitați acumulatorul numai la temperaturi cuprinse între 0 °C și 50 °C. Nu lăsați acumulatorul în interiorul unui autovehicul, de exemplu, pe timpul verii.

Ocazional, curățați fantele de ventilație ale accumulatorului utilizând o pensulă moale, curată și uscată.

O durată de funcționare considerabil redusă după încărcare indică faptul că accumulatorul s-a uzat și trebuie înlocuit. Respectați instrucțiunile privind eliminarea.

Întreținere și service

Întreținerea și curățarea

Înaintea oricăror intervenții asupra sculei electrice (de ex. întreținere, schimbarea accesorilor, etc.) cât și în timpul transportului și depozitării acesteia extrageți acumulatorul din scula electrică. În cazul acționării involuntare a întrerupătorului pornit/oprit există pericol de rănire.

▶ Pentru a putea lucra bine și sigur, mențineți curate scula electrică și fantele de aerisire ale acesteia.

Înlocuirea periilor de cărbune (consultați imaginea D)

Verificați lungimea celor două perii de cărbune la interval de aproximativ 2–3 luni și înlocuiti-le dacă este necesar.

Nu înlocuți niciodată separat periile de cărbune!

Observație: Folosiți numai perii de cărbune achiziționate de la reprezentanțele Bosch și care sunt destinate utilizării cu această sculă electrică.

- Slăbiți capacele (16) cu ajutorul unei şurubelnite adecvate.

- Înlocuiti periile de cărbune fixate cu arcuri (15) și înșurubați la loc capacele.

Dacă acumulatorul nu mai funcționează, vă rugăm să vă adresați unui centru autorizat de asistență post-vânzare pentru scule electrice Bosch.

Serviciu de asistență tehnică post-vânzări și consultanță clienti

Serviciul nostru de asistență tehnică post-vânzări răspunde întrebărilor dumneavoastră privind întreținerea și repararea produsului dumneavoastră cât și privitor la piesele de schimb. Desene descompuse ale ansamblelor cât și informații privind piesele de schimb găsiți și la:

www.bosch-pt.com

Echipa de consultanță clienti Bosch vă ajută cu plăcere în chestiuni legate de produsele noastre și accesoriiile lor.

În caz de reclamații și comenzi de piese de schimb vă rugăm să indicați neapărat numărul de identificare compus din 10 cifre, conform plăcuței indicatoare a tipului produsului.

România

Robert Bosch SRL

PT/MKV1-EA

Accumulatorii Li-lon integrați respectă cerințele legislației privind transportul mărfurilor periculoase. Acumulatorii pot fi transportați rutier fără restrictii de către utilizator. În cazul transportului de către terți (de exemplu: transport aerian sau prin firmă de expediții) trebuie respectate cerințe speciale privind ambalarea și marcarea. În această situație, la pregătirea expedierii trebuie consultat un expert în transportul mărfurilor periculoase.

Expediați acumulatorii numai în cazul în care carcasa acestora este intactă. Acoperiți cu bandă de lipit contactele deschise și ambalați astfel acumulatorul încât să nu se poată deplasa în interiorul ambalajului. Vă rugăm să respectați eventualele norme naționale suplimentare.

Eliminare

Sculele electrice, accumulatorii, accesoriiile și ambalajele trebuie direcționate către o statie de revalorificare ecologică.

Nu aruncați sculele electrice și accumulatorii/bateriile în gunoiul menajer!

Numai pentru țările UE:

Conform Directivei Europene 2012/19/UE sculele electrice scoase din uz și, conform Directivei Europene 2006/66/CE, accumulatorii/bateriile defecte sau consumate trebuie colectate separat și direcționate către o stație de reciclare ecologică.

Accumulatori/baterii:

Li-Ion:

Vă rugăm să respectați indicațiile de la paragraful Transport (vezi „Transport“, Pagina 145).

Български
