РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ YPX-500 YAMAHA

ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ

Features English

Характеристики Русский

Воспроизведение разнообразного содержимого с высоким качеством звука.

Позволяет прослушивать различное содержимое через подключение к внешним устройствам, например к компьютеру или телевизору, обеспечивая неизменно высокое качество звука.

Контроль громкости

Функция контроля громкости динамиков обеспечивает отличное воспроизведение низких частот даже при невысокой громкости.

Автоматический режим ожидания

Динамики автоматически переходят в режим ожидания, если в течение определенного времени на вход не подается звук. Это позволяет экономить электроэнергию без постоянного отключения и включения динамиков.

Эстетически нейтральный дизайн

Солидный и стильный дизайн с использованием металлической сетки при компактных размерах подойдет практически к любому домашнему интерьеру.

ПРЕДУПРЕЖДЕНИЕ: ИЗУЧИТЕ ЭТО ПЕРЕД ИСПОЛЬЗОВАНИЕМ АППАРАТА.

Для обеспечения наилучшего результата, пожалуйста, внимательно изучите данную инструкцию. Храните ее в безопасном месте для будущих справок.

1 Данную аудиосистему следует устанавливать в хорошо проветриваемых, прохладных, сухих, чистых местах, не подверженных воздействию прямого солнечного света, вибрации, пыли, влаги, и/или холода, вдали от источников тепла. Для обеспечения надлежащей вентиляции оставьте свободное пространство не менее указанного.

Сверху: 5 см

Сзади: 5 см

По сторонам: 5 см

2 Во избежание помех, данный аппарат следует размещать вдали от других электрических приборов, моторов, или трансформаторов.

3 Во избежание конденсации внутри данного аппарата, что может вызвать электрошок, пожар, привести к поломке данного аппарата, и/ или к травме, не следует подвергать данный аппарат резким перепадам температуры с холодной на жаркую, а также размещать данный аппарат в среде с повышенной влажностью (например, в комнате с увлажнителем воздуха).

4 Не устанавливайте данный аппарат в местах, где есть риск надения других посторонних объектов на данный аппарат, и/или где данный аппарат может подвергнуться попаданию канель или брызгу жидкостей. На поверхности данного аппарата, НЕ следует располагать:

– Другие компоненты, так как это может привести к поломке и/или отцвечиванию поверхности данного аппарата.

– Горящие объекты (например, свечи), так как это может привести к пожару, поломке данного аппарата, и/или к травме.

– Емкости с жидкостями, так как при их падении, жидкости могут вызвать поражение пользователя электрическим током и/или привести к поломке данного аппарата.

5 Во избежание прерывания охлаждения данного аппарата, не следует покрывать данный аппарат газетой, скатерью, занавеской и т.д. Повышение температуры внутри данного аппарата может привести к пожару, поломке данного аппарата, и/или к травме.

6 Не используйте данный аппарат, установив его верхней стороной вниз. Это может привести к перегреву и возможной поломке.

7 Не применяйте силу по отношению к переключателям, ручкам и/или проводам.

8 При отсоединении кабеля питания от розетки держите его за штекер, а не за шнур.

9 Не применяйте различные химические составы для очистки данного аппарата; это может привести к разрушению покрывающего слоя. Используйте чистую сухую ткань.

10 Используйте данный аппарат только при указанном напряжении. Использование данного аппарата при более высоком напряжении, превышающем указанное, является опасным, и может стать причиной пожара, поломки дашного аппарата, и/или к травме. Yamaha не несет ответственности за любые повреждения вследствие использования данного аппарата при напряжении, не соответствующем указанному напряжению.

11 Не пробуйте модифицировать или починить данный аппарат. При необходимости, свяжитесь с квалифицированным сервис центром Yamaha. Корпус аппарата не должен открываться ни в коем случае.

12 Если аппарат не будет использоваться в течение продолжительного периода времени (например, во время отпуска), отсоедините кабель питания от розетки переменного тока.

13 Перед тем как прийти к заключению о поломке данного аппарата, обязательно изучите раздел "ВОЗМОЖНЫЕ НЕИСПРАВНОСТИ И СПОСОБЫ ИХ УСТРАНЕНИЯ", описывающий часто встречающиеся ошибки во время использования.

14 Перед перемещением данного аппарата отсоедините кабель питания от розетки.

15 Используйте адаптер переменного тока, поставляемый с данным аппаратом. Использование другого адаптера переменного тока взамен поставляемого может привести к пожару или поломке данного аппарата.

16 Устанавливайте данный аппарат в непосредственной близости от розетки, в месте, где кабель питания будет легко доступен.

17 Для дополнительной защиты данного изделия во время грозы, или если он остается без присмотра или не используется в течение продолжитель-ного периода, отсоедините его от сети. Это предотвратит поломку изделия во время грозы или при перепадах напряжения в электропрово-дах.

18 Владелец аппарата несет ответственность за его размещение и надежную установку. Уamaha на не сет ответственность за любые несчастные случаи, вызванные неправильным размещением или установкой акустической системы.

ПРЕДУПРЕЖДЕНИЕ

ВО ИЗБЕЖАНИЕ ПОЖАРА ИЛИ УДАРА ЭЛЕКТРИЧЕСКИМ ТОКОМ, НЕ ПОДВЕРГАЙТЕ ДАННЫЙ АППАРАТ ВОЗДЕЙСТВИЯМ ДОЖДЯ ИЛИ ВЛАГИ.

Слишком близкое расположение данного аппарата к телевизору с электронно-лучевой трубкой может привести к ухудшению цвета изображения. В таком случае, отодвиньте данный аппарат от телевизора.

Даже при отключении аппарата он остается подключенным к электрической сети, если кабель питания подключен к электрической розетке. В этом состоянии аппарат потребляет незначительное количество энергии.

Информация для пользователей по сбору и утилизации старой аппаратуры

Этот знак на аппаратурс, упаковках и в сопроводительных документах указывают на то, что подержанные электрические и электронные приборы не должны выбрасываться вместе с обычным домашним мусором.

Для правильной обработки, хранения и утилизации старой аппаратуры, пожалуйста сдавайте их в соответствующие сборные пункты, согласно вашему национальному законодательству и директив 2002/96/EC.

При правильном отделении этих товаров, вы помогаете сохранять ценные ресурсы и предотвращать вредное влияние на здоровье людей и окружающую среду, которое может возникнуть из-за несоответствующего обращения с отходами.

За более подробной информацией о сборе и утилизации старых товаров пожалуйста обращайтесь в вашу локальную администрацию, в ваш приёмный пункт или в магазин где вы приобрели эти товары.

[Информация по утилизации в других странах за пределами Европейского Союза]

Этот знак действителен только на территории Европейского Союза. Если вы хотите избавиться от этих предметов, пожалуйста обратитесь в вашу локальную администрацию или продавцу и спросите о правильном способе утилизации.

Меры предосторожности

Перед использованием ознакомьтесь с изложенными ниже мерами предосторожности.

• Используйте только специально предназначенный для этого устройства адаптер переменного тока. Компания Yamaha не несет ответственности за повреждения вследствие использования других адаптеров.
• Не давите на регуляторы устройства и не применяйте к ним силу; не ставьте тяжелые предметы на его корпус.
• Избегайте прослушивания тестовых дисков, музыкальных электроинструментов и источников слишком громкого или искаженного звука. Это может привести к сбоям в работе дипамиков.
• Это устройство может вызывать искажение изображения, если будет расположено слишком близко к монитору компьютера или телевизору. В этом случае его нужно переместить подальше.
• Держите это устройство подальше от магнитных носителей, таких как гибкие диски и магнитные ленты. В противном случае данные на носителе могут быть повреждены.
• В случае обнаружения любой неисправности немедленно отключите адаптер переменного тока от электросети.

Содержание

Элементы управления и функции ....1 Подключение....3

Возможные неисправности и способы их устранения ....4 Технические характеристики....4

Аксессуары из комплекта поставки

Перед сборкой и подключением убедитесь, что в комплекте поставки содержатся все перечисленные ниже предметы.

• Адаптер переменного тока × 1
• Стерео кабель с мини штекером 3,5 мм (2,0 м) × 1

ii Ru

Элементы управления и функции

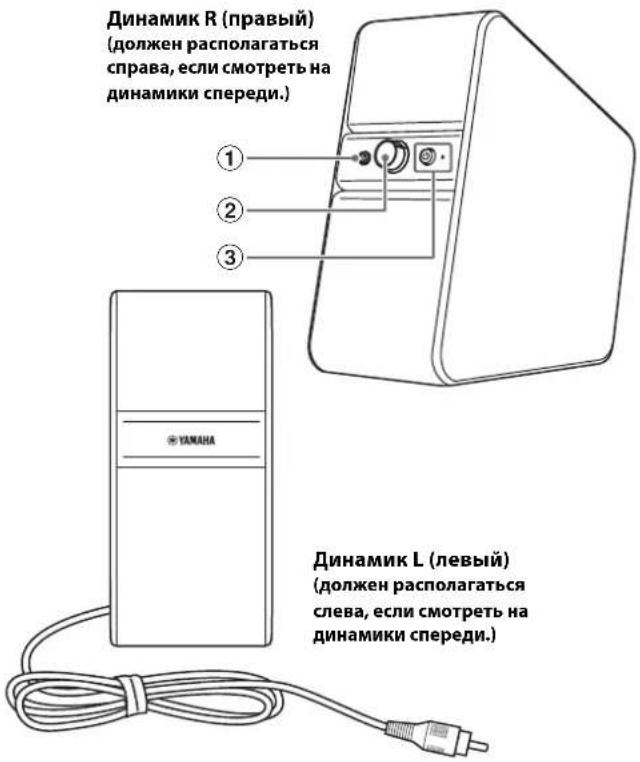

Передняя панель

Динамик R (правый) (должен располагаться справа, если смотреть на динамики спереди.) ① ② ③ Динамик L (левый) (должен располагаться слева, если смотреть на динамики спереди.)

① Гнездо наушников (стерео мини-разъем 3,5 мм)

Используется для подключения наушников.

[Non-Text]

При подключенных наушниках звук не выводится через динамики.

Примечания

Чтобы не повредить слух, прежде чем начать прослушивание через наушники, убедитесь, что установлен низкий уровень громкости.

• Не следует пользоваться наушниками длительное время при высокой громкости. Иначе можно повредить слух.
  • Перед подключением наушников следует убедиться, что в аудио устройстве установлена минимальная громкость. Резкий громкий звук может повредить слух.

②Регулятор громкости VOL

Регулирует громкость звука, выводимого как через динамики, так и через наушники.

При вращении регулятора VOL вправо громкость увеличивается, а при вращении влево — уменьшается.

Контроль громкости

Функция контроля громкости динамиков обеспечивает отличное воспроизведение низких частот даже при невысокой громкости. Она автоматически корректирует уровень громкости в динамиках так, чтобы слышимость звуков была наилучшей.

При использовании динамиков, подключенными к внешнему устройству, например телевизору, компьютеру, портативному проигрывателю и т. п., отрегулируйте уровень выходного звукового сигнала, как указано ниже.

1 После подключения динамиков к внешнему устройству включите питание и поверните регулятор громкости VOL в положение "2 часа" (как показано на рисунке справа).
2 Установите максимальную громкость на внешнем устройстве, при которой отсутствует раздражающий рев или искажения. Более подробно о внешних устройствах можно узнать в руководствах по их эксплуатации.
3 Вращая регулятор VOL динамиков, установите желаемый уровень громкости.

③Кнопка (питание)/индикатор (LED) ⏻

При нажатии кнопки Ⓧ (питание) динамики включаются и загорается индикатор. После этого также доступен режим ожидания.

Примечание

Даже если динамики выключены или находятся в режиме ожидания, они все равно потребляют небольшое количество электроэнергии.

Вид кнопки ⏻ (питание) сбоку...

ВЫКЛ ВКЛ

Индикатор состояния (LED)

● Не светится ○ Светится
Звуковой сигнал	➊ (питание)выключено	➊ (питание)включено
Поступает	●	○
Отсутствует	●	○ → ●Примерно через30 минут

Автоматический режим ожидания

Это устройство оснащено функцией, которая автоматически активирует режим ожидания (экономии электроэнергии), если устройство включено, но аудиосигнал не поступает, либо если подключенное устройство воспроизводит звук при низкой громкости в течение определенного периода времени (примерно 30 минут).

В режиме ожидания индикатор не светится.

Когда подключенное внешнее устройство начинает воспроизводить звук, динамики автоматически активируются и выводят звук.

Если повторно нажать кнопку Ⓧ (питание), динамики выключатся.

Примечания

• Время перехода в режим ожидания указано приблизительно. Оно меняется в зависимости от режима использования.
• Если громкость подключенного внешнего устройства очень низкая, динамики могут не перейти в активное состояние. В этом случае следует увеличить громкость на подключенном устройстве.

- Если рядом с динамиками работает устройство, излучающее электромагнитные волны (например, мобильный телефон), то динамики могут сами активироваться или вообще не переходить в режим ожидания.

Выполните описанную ниже процедуру для выхода из режима ожидания.

1 Увеличьте громкость на подключешном устройстве.
2 Поворачивая регулятор VOL (громкость) на этом устройстве, установите нужный уровень громкости.

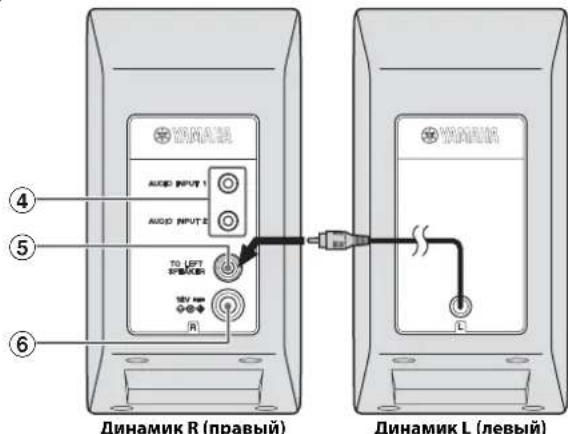

Задняя панель

4 5 6 Динамик R (правый) Т0 LEFT ПИХОВ 18V mm R Динамик L (левый)

④AUDIO INPUT 1/2 (входные гнезда)

Служат для соединения с внешними устройствами, например с портативными проигрывателями, с помощью стерео кабеля с мини-штекером 3,5 мм.

⑤ TO LEFT SPEAKER

В это гнездо вставляется кабель динамика L (левый).

⑥12V (напряжение постоянного тока 12 В)

Обязательно используйте адаптер переменного тока.

Подключение

• Подключая сетевой шнур, у бедитесь, что все другие соединения уже выполнены.
• Более подробно о внешних устройствах можно узнать в руководствах по их эксплуатации.
  1 Вставьте кабель от динамика L (левого) на задней панели в гнездо TO LEFT SPEAKER динамика R (правого).
  2 Внешние устройства, такие как портативный проигрыватель или компьютер, подключаются через гнездо AUDIO INPUT 1/2 с помощью стерео кабеля с мини-штекером 3,5 мм из комплекта поставки.
  3 Подключите адаптер переменного тока (постоянный ток 12 В) из комплекта поставки к электрической розетке.

Сочетание нескольких источников

Звук, подаваемый одновременно на оба гнезда AUDIO INPUT 1/2, автоматически смешивается и воспроизводится через динамики или наушники. Например, можно одновременно слушать новости, передаваемые по телевизору, и музыку, воспроизводимую портативным проигрывателем.

2
Персональный компьютер
Портативный проигрыватель

Телевизор

Вставьте в выходное гнездо подключаемого устройства.
Стерео кабель с мини-штекером 3,5 мм (входит в комплект поставки)

1
Динамик L (левый)

Вставьте в гнездо TO LEFT SPEAKER на задней панели динамика R (правого).

Динамик L (левый)

Вставьте в гнездо AUDIO INPUT 1/2 на задней панели динамика R (правого).

12V ←○←

Адаптер переменного тока (входит в комплект поставки)
3

Возможные неисправности и способы их устранения

Если устройство работает неправильно, для устранения неисправностей воспользуйтесь приведенной ниже таблицей. Если проблема, с которой Вы столкнулись, отсутствует в этой таблице или приведенные инструкции не помогают, выключите устройство, отсоедините кабель питания и обратитесь к ближайшему авторизованному дилеру Yamaha или в сервисный центр.

Признаки Причины Способы устранения
Нет звука из динамиков или звук слишком тихий.	Адаптер переменного тока отключен от розетки.Не нажата кнопка ⏻ (питание).Подключения выполнены неправильно. (Или не все подключения выполнены.)Установлен минимальный уровень громкости динамиков.Слишком низкий уровень громкости на выходе подключенного внешнего устройства.Подключены научники. (Когда наушники подключены, звук не выводится через динамики.)	Правильно вставьте адаптер переменного тока в розетку.Нажмите кнопку ⏻ (питание). (Должен загореться индикатор.)Проверьте правильность подключений.Увеличьте громкость, поворачивая регулятор VOL вправо.Увеличьте громкость на подключенном устройстве.Отсоедините научники от динамиков.
Звук искажается.	Звук слишком громкий.	Увеличьте громкость на внешнем устройстве.
Слышны помехи.	Подключения выполнены неправильно. (Или не все подключения выполнены.)Выходное гнездо ненадежно подключено.Помехи поступают извне.Помехи вызваны источником питания.	Проверьте правильность подключений.Проверьте, не загрязнены ли стерео миши-гнездо и стерео миши-штекер. Если они загрязнены, почистите их.Проверьте, нет ли поблизости от динамиков устройств, излучающих электромагнитные волны, например мобильных телефонов, беспроводных устройств, микроволновых печи или осветительных устройств с выпрямителями.Смешите источник питания, подключив адаптер переменного тока непосредственно к розетке и т. п.

* Если после отключения питания нажатием кнопки ⏻ (питание) регулятор VOL (громкость) остался в положении максимальной громкости, подключенные к динамикам наушники могут издавать тихие звуки.

Технические характеристики

Входное гнездо

Стерео мини-гнездо 0 3,5 мм × 2

Выходное гнездо для наушников

Стерео мини-гнездо 0 3,5 мм ×

Напряжение/частота питания

Модели, предназначенные для США и Капады: напряжение переменного тока 120 В, 60 Гц

Другие модели: напряжение переменного тока от 100 до 240 В, 50/60 Гц

Потребляемая мощность

13 Вт (динамик)

Потребляемая мощность в выключенном

СОСТОЯНИИ

Не более 0,5 Вт

Адаптер переменного тока

MU18-D120150-C5 (постоянный ток 12 В, 1,5 А)

Bec

Правый динамик: 1,1 кг

Левый динамик: 0,9 кг*

* Включая соединительный кабель динамика (2,0 м)

Размеры

184 MM 184 MM 83 MM

Технические характеристики могут быть изменены без предупреждения.
