BEDIENUNGSANLEITUNG YPX-500 YAMAHA

Gibt verschiedenste Inhalte in Ton von hoher Qualität wieder.

Durch Herstellen einer Verbindung mit externen Geräten wie Computern oder Fernsehern können Sie eine breite Palette an Inhalten in Ton von hoher Qualität genießen.

Lautstärkeregelung

Mit der Lautstärkeregelungsfunktion der Lautsprecher können Sie auch bei geringer Lautstärke satte Basstöne erzeugen.

Automatischer Standby

Wenn über einen bestimmten Zeitraum kein Toneingang erfolgt, begeben sich die Lautsprecher automatisch in den Standby.

So sparen Sie Energie, da Sie das Gerät nicht jedes Mal ein- und ausschalten müssen.

Ästhetisch neutrales Design

Solides und elegantes Design mit Metallgitter in kompakter Größe, das sich an die unterschiedlichsten Einrichtungsstile anpasst.

ø 3.5 mm (1/8 in.) stereo mini jack × 2

ø 3.5 mm (1/8 in.) stereo mini jack × 1

Um bestmögliche Leistung zu gewährleisten, lesen Sie bitte diese Anleitung gründlich durch. Bewahren Sie sie an sicherer Stelle zum Nachschlagen auf.

1 Stellen Sie dieses Klangsystem an einem gut belüfteten, kühlen, trockenen und sauberen Ort auf - schützen Sie es vor direktem Sonnenlicht, Wärmequellen, Vibrationen, Staub, Feuchtigkeit und/oder Kälte. Lassen Sie für die Belüftung um das Gerät mindestens so viel Platz frei, wie im Folgenden angegeben. Oben: 5 cm Hinten: 5 cm Seiten: 5 cm

2 Platzieren Sie dieses Gerät entfernt von anderen elektrischen Geräten, Motoren oder Transformatoren auf, um Brummgeräusche zu vermeiden.

3 Setzen Sie dieses Gerät nicht plötzlichen Temperaturschwankungen von kalt zu heiß aus, und stellen Sie es nicht an einem Ort mit hoher Luftfeuchtigkeit auf (z.B. in einem Raum mit einem Luftbefeuchter), um Kondensationsbildung im Gerät zu verhindern, welche zu elektrischen Schlägen, Bränden, Schäden am Gerät und/oder Unfällen mit Verletzungen führen kann.

4 Stellen Sie das Gerät nicht an Orten auf, wo Fremdkörper hineinfallen oder Flüssigkeitsspritzer auf oder in das Gerät geraten können. Stellen Sie folgendes NICHT auf das Gerät:

- Andere Komponenten, da sie Schäden und/oder Verfärbungen auf der Oberfläche des Geräts verursachen können.

– Brennende Objekte (z.B. Kerzen), da sie Brände, Schäden am Gerät und/oder Verletzungen verursachen können.

– Behälter mit Flüssigkeiten, da sie umkippen und Flüssigkeiten in das Gerät schütten können, was zu elektrischen Schlägen und/oder Schäden am Gerät führen kann.

5 Decken Sie das Gerät nicht mit einer Zeitung, Tischdecke, Vorhang usw. ab, um Hitzestau zu vermeiden. Wenn die Temperatur im Gerät stark ansteigt, können Brände, Geräteschäden und/oder Verletzungen verursacht werden.

6 Betreiben Sie dieses Gerät nicht in umgekippter Stellung. Das kann zu Überhitzung und Schäden am Gerät führen.

7 Beim Abziehen des Netzkabels von der Netzsteckdose ziehen Sie immer direkt am Netzkabelstecker und nicht am Kabel.

9 Versuchen Sie nicht, dieses Gerät mit chemischen Lösungsmittel zu reinigen; dadurch kann das Gehäuse beschädigt werden. Verwenden Sie einen sauberen, trockenen Lappen.

10 Das Gerät darf nur mit der vorgeschriebenen Spannung betrieben werden. Betrieb des Geräts mit einer höheren Spannung als vorgeschrieben ist gefährlich und kann zu Bränden, Schäden am Gerät und/oder Verletzungen führen. Yamaha übernimmt keine Verantwortung für jegliche Schäden, die aus dem Betrieb des Geräts mit einer anderen als der vorgeschriebenen Spannung resultieren.

11 Versuchen Sie nicht dieses Gerät zu modifizieren oder selber zu reparieren. Wenden Sie sich an qualifiziertes Yamaha-Kundendienstpersonal, wenn Service erforderlich ist. Das Gehäuse darf unter keinen Umständen geöffnet werden.

12 Wenn Sie das Gerät längere Zeit über nicht verwenden wollen (z.B. wenn Sie in Urlaub fahren), ziehen Sie das Netzkabel von der Netzsteckdose ab.

13 Lesen Sie immer zuerst das Kapitel „STÖRUNGSBEHEBUNG“ in dieser Anleitung durch, um zu erfahren, wie Sie zunächst im Hinblick auf häufige Bedienfehler prüfen, bevor Sie entscheiden, dass das Gerät defekt ist.

14 Vor dem Transport dieses Geräts ziehen Sie das Netzkabel von der Netzsteckdose ab.

15 Verwenden Sie immer den diesem Gerät mitgelieferte Netzteil. Bei Verwendung eines anderen Netzteils als des mitgelieferten können Brände oder Geräteschäden verursacht werden.

16 Stellen Sie dieses Gerät in der Nähe der Netzsteckdose und so auf, dass das Netzkabel gut zugänglich ist.

17 Für zusätzlichen Schutz dieses Produkts während eines Gewitters oder wenn es längere Zeit unbenutzt stehengelassen wird, ziehen Sie den Netzstecker von der Steckdose ab. Dadurch werden Schäden am Gerät durch Blitzschlag und Stromspitzen vermieden.

18 Sichere Anordnung oder Installation gehört zur Verantwortung des Anwenders. Yamaha übernimmt keine Haftung für Unfälle, die auf fehlerhafte Anordnung oder Installation der Lautsprecher zurückzuführen sind.

WARNUNG

UM DIE GEFAHR EINES FEUERS ODER EINES ELEKTROSCHOCKS ZU VERMEIDEN, DARF DAS GERÄT WEDER REGEN NOCH FEUCHTIGKEIT AUSGESETZT WERDEN.

Es können Bildstörungen auftreten, wenn dieses Gerät zu nahe an einem Fernseher mit Kathodenstrahlröhre (Braunsche Röhre) aufgestellt wird. Sollte dies der Fall sein, entfernen Sie das Gerät vom Fernseher.

Das Gerät ist nicht vom Netzstrom getrennt, solang der Netzstecker an eine Netzsteckdose angeschlossen ist, auch wenn das Gerät selbst ausgeschaltet ist. In diesem Zustand nimmt das Gerät eine sehr geringe Menge Strom auf.

Verbraucherinformation zur Sammlung und Entsorgung alter Elektrogeräte

Befindet sich dieses Symbol auf den Produkten, der Verpackung und/oder beiliegenden Unterlagen, so sollten benutzte elektrische Geräte nicht mit dem normalen Haushaltsabfall entsorgt werden.

In Übereinstimmung mit Ihren nationalen Bestimmungen und den Richtlinien 2002/96/EC, bringen Sie alte Geräte bitte zur fachgerechten Entsorgung, Wiederaufbereitung und Wiederverwendung zu den entsprechenden Sammelstellen.

Durch die fachgerechte Entsorgung der Elektrogeräte helfen Sie, wertvolle Ressourcen zu schützen und verhindern mögliche negative Auswirkungen auf die menschliche Gesundheit und die Umwelt, die andernfalls durch unsachgerechte Müllentsorgung auftreten könnten.

Für weitere Informationen zum Sammeln und Wiederaufbereiten alter Elektrogeräte, kontaktieren Sie bitte Ihre örtliche Stadt- oder Gemeindeverwaltung. Ihren Abfallentsorgungsdienst oder die Verkaufsstelle der Artikel.

[Entsorgungsinformation für Länder außerhalb der Europäischen Union]

Dieses Symbol gilt nur innerhalb der Europäischen Union. Wenn Sie solche Artikel ausrangieren möchten, kontaktieren Sie bitte Ihre örtlichen Behörden oder Ihren Händler und fragen Sie nach der sachgerechten Entsorgungsmethode.

Vorsichtshinweise

Bitte lesen Sie vor dem Gebrauch die folgenden Vorsichtshinweise für den Betrieb:

• Verwenden Sie ausschließlich das speziell für dieses Gerät vorgesehene Netzteil. Yamaha haftet nicht für Schäden, die auf die Verwendung anderer Netzteile zurückgehen.
• Üben Sie keinen Druck oder keine übermäßige Kraft auf die Regler des Geräts aus und stellen Sie keine schweren Gegenstände auf das Gehäuse.
• Vermeiden Sie die Ausgabe von Testdisks, elektrischen Musikinstrumenten oder sehr lauten oder verzerrten Eingaben. Sie können eine Störung der Lautsprecher verursachen.
• Die Lautsprecher können Bildverzerrungen hervorrufen, wenn sie in der Nähe eines Computerbildschirms oder Fernsehers aufgestellt werden. Stellen Sie sie in diesem Fall weiter entfernt auf.
• Halten Sie die Lautsprecher von Magnetmedien wie Disketten und Bändern fern. Anderenfalls könnten die Daten auf dem Medium zerstört werden.
• Trennen Sie das Netzteil sofort von der Steckdose, wenn ein Problem auftreten sollte.

Inhalt

Steuerelemente und Funktionen ....1

Verbindungen....3

Störungsbehebung ....4

Technische Daten 4

Mitgeliefertes Zubehör

Prüfen Sie, ob Sie sämtliche folgenden Artikel erhalten haben, bevor Sie die Geräte zusammenbauen und anschließen.

• Netzteil × 1
  • 3,5-mm-Stereo-Ministeckerkabel (2,0 m) × 1

Steuerelemente und Funktionen

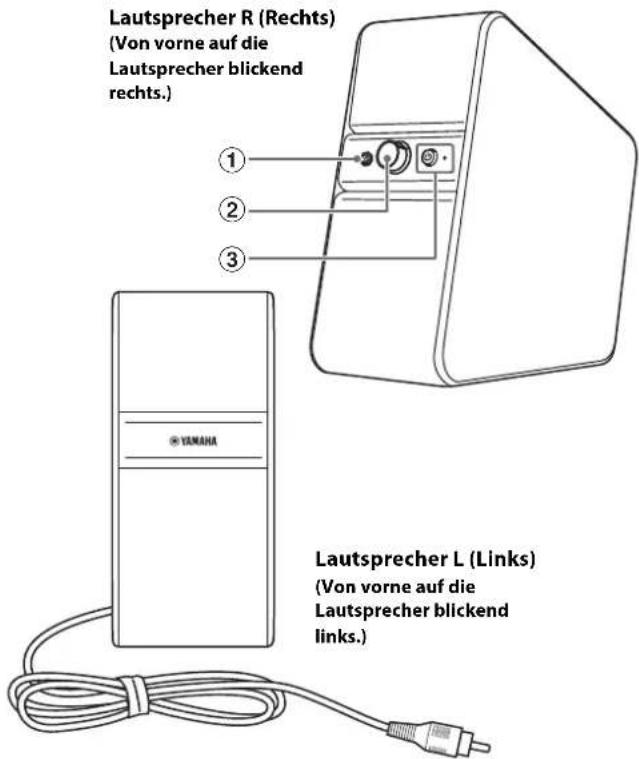

Vorderseite

Lautsprecher R (Rechts) (Von vorne auf die Lautsprecher blickend rechts.) ① ② ③ Lautsprecher L (Links) (Von vorne auf die Lautsprecher blickend links.)

①Kopfhöreranschluss (3,5-mm-Stereo-Minibuchse)

Dient zum Anschließen von Kopfhörern.

[Non-Text]

Wenn Kopfhörer angeschlossen sind, erfolgt keine Tonausgabe über die Lautsprecher.

Hinweise

Achten Sie vor dem Gebrauch von Kopfhörern darauf, dass die Lautstärke niedrig genug ist, um Ihr Gehör zu schützen.

- Verwenden Sie Kopfhörer nicht über längere Zeit bei hoher Lautstärke. Dies könnte Ihr Gehör schädigen.

- Achten Sie darauf, dass die Lautstärke der Audiogeräte auf den Mindestpegel eingestellt ist, bevor Sie Kopfhörer anschließen. Ein plötzliches lautes Gerausch kann Ihr Gehör schädigen.

②Regler VOL (Lautstärke)

Regelt die Lautstärke von Lautsprechern und Kopfhörern.

Die Lautstärke nimmt zu, wenn der Regler VOL nach rechts gedreht wird, und nimmt ab, wenn er nach links gedreht wird.

Lautstärkeregelung

Mit der Lautstärkeregelungsfunktion der Lautsprecher können Sie auch bei geringer Lautstärke satte Basstöne erzeugen.

Sie korrigiert die Lautstärke der Lautsprecher automatisch so, dass Ihnen ein optimales Hörerlebnis bereitet wird.

Regulleren Sie den Ausgabepegel wie folgt, wenn Sie die Lautsprecher an ein externes Gerät, z. B. ein Fernsehgerät, einen Computer, einen tragbaren Player usw., anschließen.

1 Wenn Sie die Lautsprecher an ein externes Gerät angeschlossen haben, schalten Sie die Lautsprecher ein und drachen Sie den Regler VOL (Lautstärke) in die 2-Uhr-Stellung (rechte Abbildung).

2 Stellen Sie die Lautstärke des externen Geräts auf den höchsten Pegel ein, der nicht unangenehm oder verzerrt klingt. Einzelheiten zu externen Geräten finden Sie in deren Anleitung.

3 Drehen Sie den Regler VOL der Lautsprecher, um die Lautstärke auf den gewünschten Pegel einzustellen.

③(Betrieb)/Anzeige (LED)

Wenn Sie ⏻ (Betrieb) drücken, schalten sich die Lautsprecher ein und die Anzeige leuchtet auf. Außerdem steht nun der automatische Standby zur Verfügung.

Hinweis

Auch wenn die Lautsprecher ausgeschaltet sind oder sich im Standby befinden, verbrauchen sie eine geringe Menge an Strom.

Seitenansicht der Taste ⏻ (Betrieb)...

Statusanzeige (LED) ● Kein Licht ○ Licht

Tonsignal	(Betrieb) aus	(Betrieb) ein
Vorhanden	●	○
Nicht vorhanden	●	○ → ●Nach etwa 30 Minuten

Automatischer Standby

Dieses Gerät verfügt über eine Funktion, die automatisch den Standby aktiviert (Energiesparmodus), wenn dieses Gerät eingeschaltet und kein Audiosignal eingespeist wird oder wenn das angeschlossene Gerät eine bestimmte Zeit lang (ungefähr 30 Minuten) den Ton mit niedriger Lautstärke wiedergibt. Im Standby erlischt die Anzeigeleuchte.

Wenn ein angeschlossenes Gerät wiedergegeben wird, während sich die Lautsprecher im Standby befinden, werden die Lautsprecher automatisch aktiviert, und der Ton wird ausgegeben. Das erneute Drücken von ⏻ (Betrieb) schaltet die Lautsprecher aus.

Hinweise

• Der Zeitraum bis zum Eintreten in den Standby ist nur ein Richtwert. Er hängt von der jeweiligen Einsatzumgebung ab.
• Wenn der Ton von einem angeschlossenen Gerät nicht laut genug ist, werden die Lautsprecher möglicherweise nicht aktiviert. Regeln Sie in diesem Fall die Lautstärke des angeschlossenen Geräts nach oben.

- Wenn Sie Geräte wie z. B. Mobiltelefone, die elektromagnetische Wellen aussenden, in der Nähe der Lautsprecher verwenden, können sich die Lautsprecher von selbst aktivieren bzw. nicht in den Standby eintreten.

Führen Sie die folgenden Schritte aus, um den Standby zu beenden. 1 Erhöhen Sie den Ausgabepegel des angeschlossenen Geräts. 2 Drehen Sie den Regler VOL (Lautstärke) am Gerät und passen Sie den Tonpegel nach Bedarf an.

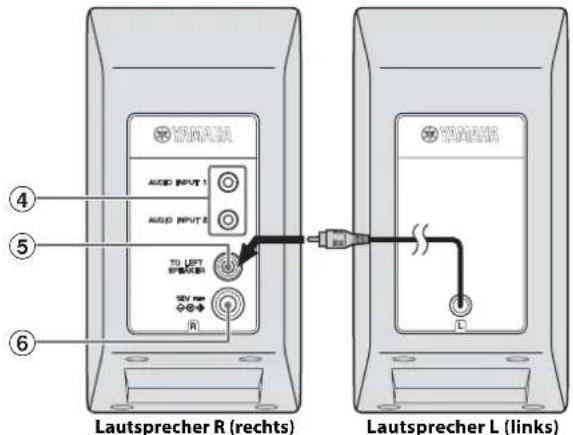

Rückseite

Lautsprecher R (rechts) Lautsprecher L (links)

④AUDIO INPUT 1/2 (Eingangsanschlüsse)

Dient zur Verbindung mit externen Geräten wie z. B. tragbaren Playern mithilfe des mitgelieferten 3,5-mm-Stereo-Ministeckerkabels.

⑤ TO LEFT SPEAKER

Dient zum Anschließen eines Kabels vom Lautsprecher L (links) über diesen Anschluss.

⑥12V (12V DC)

Sie sollten unbedingt das mitgelieferte Netzteil verwenden.

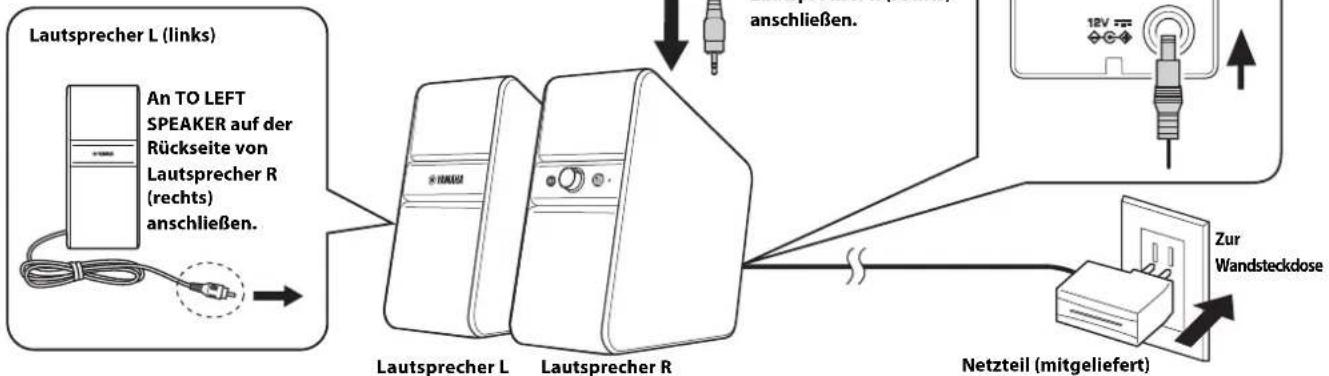

Verbindungen

• Sie sollten das Netzkabel erst nach Herstellung aller anderen Verbindungen anschließen.
• Einzelheiten zu externen Geräten finden Sie in deren Anleitung.

1 Schließen Sie das Kabel vom Lautsprecher L (links) auf der Rückseite an TO LEFT SPEAKER des Lautsprechers R (rechts) an.

2 Schließen Sie externe Geräte wie z. B. tragbare Player oder Computer über die Eingangsanschlüsse AUDIO INPUT 1/2 mithilfe des mitgelieferten 3,5-mm-Stereo-Ministeckerkabels an.

3 Schließen Sie das mitgelieferte Netzteil (12V DC) an einer Wandsteckdose an.

Mischung mehrerer Signalquellen

Wenn an beiden Eingängen AUDIO INPUT 1/2 Ton erkannt wird, wird der Ton automatisch gemischt und von den Lautsprechern oder Kopfhörern ausgegeben. Beispielsweise können Sie auf diese Weise Nachrichten aus dem Fernsehen und Musik von einem tragbaren Player gleichzeitig hören.

2

3,5-mm-Stereo-Ministeckerkabel (mitgeliefert)

1

Störungsbehebung

Beachten Sie die folgende Tabelle, falls das Gerät nicht ordnungsgemäß funktioniert. Falls das aufgetretene Problem nachfolgend nicht aufgeführt ist oder die gegebenen Anweisungen nicht helfen, schalten Sie das Gerät aus, ziehen Sie den Netzstecker heraus und wenden Sie sich an den nächsten autorisierten Yamaha-Fachhändler oder-Kundendienst.

Symptome Ursachen Abhilfemaßnahmen
Keiner der Lautsprecher gibt Ton aus oder der Ton ist zu leise.	Das Netzteil hat sich von der Wandsteckdose gelöst.Die Geräte wurden nicht mit (Betrieb) eingeschaltet.Die Verbindungen sind fehlerhaft. (Oder die Verbindungen sind unvollständig.)Die Lautstärke der Lautsprecher ist auf den Mindestpegel eingestellt.Der Ton des angeschlossenen Geräts ist zu leise.Es sind Kopfhörer angeschlossen. (Die Lautsprecher geben keinen Ton aus, wenn Kopfhörer angeschlossen sind.)	Verbinden Sie das Netzteil sachgerecht mit der Wandsteckdose.Schalten Sie die Geräte mit (Betrieb) ein.(Die Anzeige leuchtet auf.)Prüfen Sie, ob alle Verbindungen richtig hergestellt wurden.Drehen Sie den Regler VOL nach rechts, um die Lautstärke zu erhöhen.Erhöhen Sie die Lautstärke des angeschlossenen Geräts.Trennen Sie die Kopfhörer von den Lautsprechern.
Der Ton ist verzerrt.	Der Ton ist zu laut.	Senken Sie die Lautstärke des angeschlossenen Geräts.
Es sind Störgeräusche zu hören.	Die Verbindungen sind fehlerhaft. (Oder die Verbindungen sind unvollständig.)Die Verbindung am Ausgangsanschluss ist schlecht.Externes Rauschen wird wahrgenommen.Rauschen von der Stromversorgung wird wahrgenommen.	Prüfen Sie, ob alle Verbindungen richtig hergestellt wurden.Prüfen Sie, ob die Stereo-Minibuchse und das Stereo-Ministeckerkabel verunreinigt sind. Wenn ja, reinigen Sie sie.Achten Sie darauf, dass sich keine Geräte, die elektromagnetische Wellen abgeben, etwa Mobiltelefone, drahtlose Geräte, Mikrowellen oder Lampen mit Stromrichter, in der Nähe der Lautsprecher befinden.Ändern Sie die Stromversorgungsquelle, indem Sie das Netzteil direkt mit der Wandsteckdose verbinden usw.

* Wenn VOL (Lautstärke) nach dem Ausschalten mit ⏻ (Betrieb) auf dem maximalen Einstellpegel bleibt, kann von den Kopfhörern, die mit den Lautsprechern verbunden sind, ein leises Geräusch zu hören sein.

Technische Daten

Eingangsanschluss

ø 3,5 mm Stereo-Minibuchse × 2

Kopfhörerausgangsanschluss

ø 3,5 mm Stereo-Minibuchse × 1

Spannung/Frequenz

Modelle für die USA und Kanada:

120 V AC, 60 Hz

Andere Modelle: 100 bis 240 V AC, 50/60 Hz

Leistungsaufnahme

13 W (Lautsprecher)

Leistungsaufnahme im ausgeschalteten

Zustand

0,5 W oder weniger

Netzteil

MU18-D120150-C5 (12 V DC, 1,5 A)

Gewicht

Rechter Lautsprecher: 1,1 kg

Linker Lautsprecher: 0,9 kg*

* Mit Lautsprecherkabel (2,0 m)

Abmessungen

184 mm 184 mm 83 mm

Die technischen Daten unterliegen unangekündigten Änderungen.
