SENSIXX B25L - утюг BOSCH - Бесплатное руководство пользователя

РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SENSIXX B25L BOSCH

Данный электроприбор предназначен для использования только в домашних условиях, поэтому не допускается его промышленное применение.

Внимательно прочтите настоящую инструкцию по эксплуатации и сохраняйте ее до конца срока службы прибора.

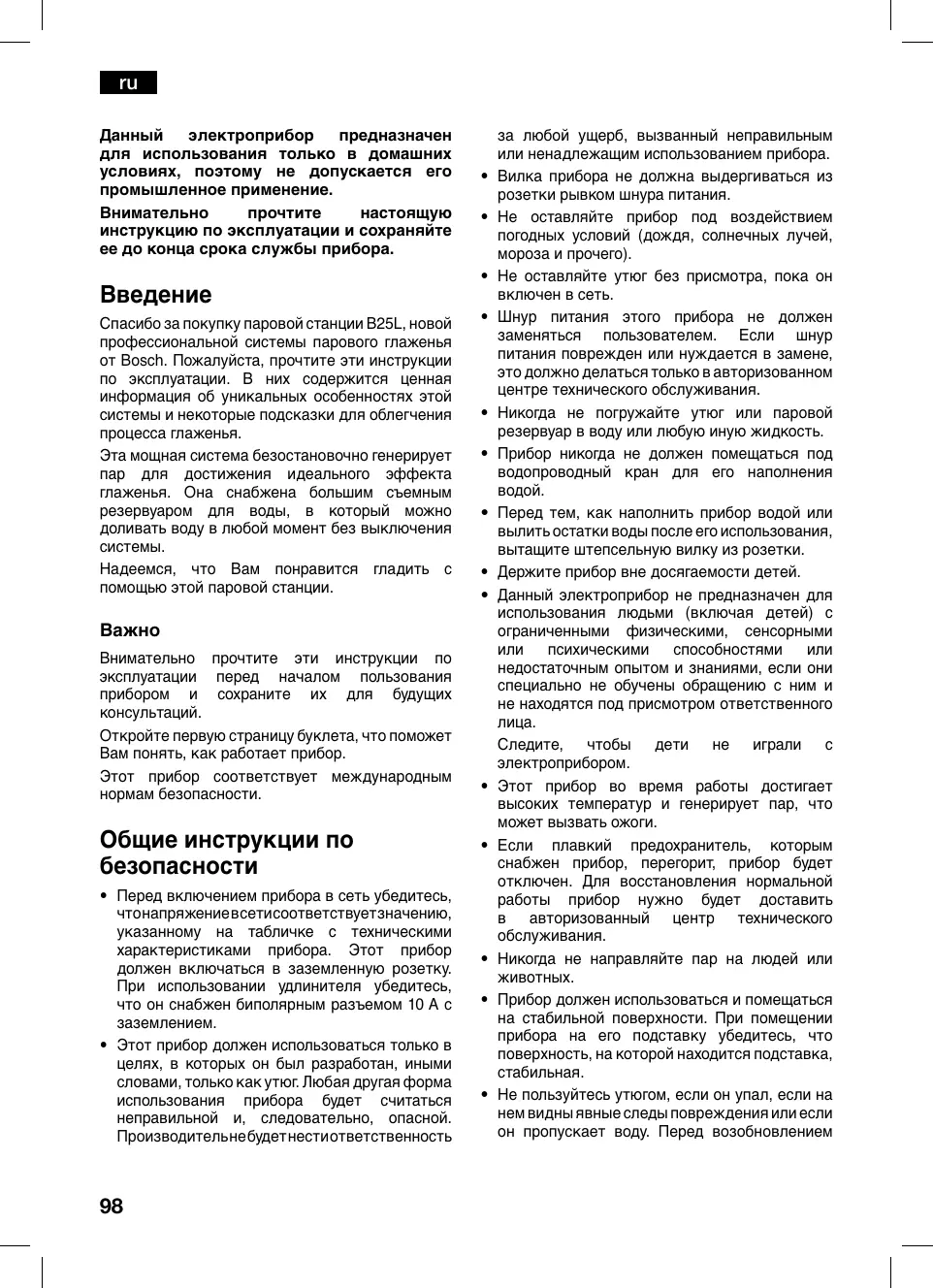

Введение

Спасибо за покупку паровой станции B25L, новой профессиональной системы парового глаженья от Bosch. Пожалуйста, прочтите эти инструкции по эксплуатации. В них содержится ценная информация об уникальных особенностях этой системы и некоторые подсказки для облегчения процесса глаженья.

Эта мощная система безостановочно генерирует пар для достижения идеального эффекта глаженья. Она снабжена большим съемным резервуаром для воды, в который можно доливать воду в любой момент без выключения системы.

Надеемся, что Вам понравится гладить с помощью этой паровой станции.

Важно

Внимательно прочтите эти инструкции по эксплуатации перед началом пользования прибором и сохраните их для будущих консультаций.

Откройте первую страницу буклета, что поможет Вам понять, как работает прибор.

Этот прибор соответствует международным нормам безопасности.

Общие инструкции по безопасности

• Перед включением прибора в сеть убедитесь, что напряжениевсетисоответствуетзначению, указанному на табличке с техническими характеристиками прибора. Этот прибор должен включаться в заземленную розетку. При использовании удлинителя убедитесь, что он снабжен биполярным разъемом 10 А с заземлением.
• Этот прибор должен использоваться только в целях, в которых он был разработан, иными словами, только как утюг. Любая другая форма использования прибора будет считаться неправильной и, следовательно, опасной. Производительнебудетнестиответственность

за любой ущерб, вызванный неправильным или ненадлежащим использованием прибора.

• Вилка прибора не должна выдергиваться из розетки рывком шнура питания.
• Не оставляйте прибор под воздействием погодных условий (дождя, солнечных лучей, мороза и прочего).
• Не оставляйте утюг без присмотра, пока он включен в сеть.
• Шнур питания этого прибора не должен заменяться пользователем. Если шнур питания поврежден или нуждается в замене, это должно делаться только в авторизованном центре технического обслуживания.
• Никогда не погружайте утюг или паровой резервуар в воду или любую иную жидкость.
• Прибор никогда не должен помещаться под водопроводный кран для его наполнения водой.
• Перед тем, как наполнить прибор водой или вылить остатки воды после его использования, вытащите штепсельную вилку из розетки.
• Держите прибор вне досягаемости детей.
• Данный электроприбор не предназначен для использования людьми (включая детей) с ограниченными физическими, сенсорными или психическими способностями или недостаточным опытом и знаниями, если они специально не обучены обращению с ним и не находятся под присмотром ответственного лица.

Следите, чтобы дети не играли с электроприбором.

• Этот прибор во время работы достигает высоких температур и генерирует пар, что может вызвать ожоги.
• Если плавкий предохранитель, которым снабжен прибор, перегорит, прибор будет отключен. Для восстановления нормальной работы прибор нужно будет доставить в авторизованный центр технического обслуживания.
• Никогда не направляйте пар на людей или животных.
• Прибор должен использоваться и помещаться на стабильной поверхности. При помещении прибора на его подставку убедитесь, что поверхность, на которой находится подставка, стабильная.
• Не пользуйтесь утюгом, если он упал, если на нем видны явные следы повреждения или если он пропускает воду. Перед возобновлением

использования прибора его необходимо будет проверить в авторизованном центре технического обслуживания.

- Следите, чтобы шнур не соприкасался с основанием еще горячего утюга.

Описание

1. Съемный резервуар для воды
2. Съемная подставка для утюга
3. Регулятор переменного пара
4. Светящийся выключатель парогенератора
5. Паровой шланг
6. Светящийся основной вык лючатель питания
7. Сигнальная лампочка готовности пара
8. Сигнальная лампочка отсутствия воды
9. Корпус с внутренним парогенератором
10. Вилка для включения в сеть
11. Шнур питания с устройством для хранения шнура
12. Устройство для хранения парового шланга
13. Температурная шкала
14. Сигнальная лампочка утюга
15. Кнопка выпуска пара
16. Подошва
17. Паровая пушка
18. Кнопка выпуска пара
19. Паровой концентратор
20. Насадка щетки
21. Насадка диффузора
22. Коробка для аксессуаров
23. Защитный колпак
24. Положение углубления для правильного соединения

Подготовка (А)

1. Удалите все этикетки или защитное покрытие с подошвы утюга.
2. Поместите прибор горизонтально на твердую стабильную поверхность. Можно снять подставку для утюга с прибора и поместить утюг на подставку на другой твердой стабильной горизонтальной поверхности.

3. Отделите съемный резервуар для воды и наполните его, следя за тем, чтобы не превышать отметку максимального уровня.

4. Снова поставьте резервуар для воды назад на паровой котел (нажмите до щелчка).

5. Полностью размотайте шнур питания и включите его в заземленную розетку.
6. Установите выключатель парового котла (6) и главный выключатель питания (4) в положение «On/Start» (включено).
7. Приблизительно через 5 минуты загорится зеленая сигнальная лампочка индикации готовности пара (3), которая показывает, что прибор готов к работе.
8. Этот прибор снабжен встроенным сенсором уровня воды. Когда резервуар для воды опустеет, загорится красный индикатор доливки воды в резервуар (8).

Важно:

• Возможно использование водопроводной воды.
  Для поддержания оптимальной паровой функции, смешивайте водопроводную воду с дистиллированной в соотношении 1:1. Если в Вашей местности водопроводная вода очень жесткая, смешивайте ее с дистиллированной водой в соотношении 1:2.
  Вы можете узнать о жесткости Вашей водопроводной воды у ответственной за водоснабжение организации.

- В резервуар для воды можно доливать воду в любой момент во время работы прибора.

- Чтобы избежать повреждения и/или загрязнения резервуара для воды, не добавляйте в него духи, уксус, крахмал, средства против накипи, присадки или любые другие типы химических средств.

- Подставка для утюга (2) может помещаться в специально разработанную нишу на приборе или в любое подходящее место рядом с зоной глаженья. Никогда не ставьте утюг на прибор без подставки для утюга!

- Во время первого использования утюга могут появляться некоторые испарения и запахи, а также белые частицы на подошве утюга. Это нормально и прекратится через несколько минут.

- Во время нажатия кнопки выпуска пара резервуар для воды может издавать звук работающего насоса. Это нормально и указывает, что вода закачивается в паровой котел.

Установка температуры

1. Посмотрите на ярлык с инструкциями для глаженья на предмете одежды для определения правильной температуры глаженья.

2. Выберите температуру (13):

«•» Синтетика

«●●» Шелк и шерсть

«●●●» Хлопок и лен

1. Сигнальная лампочка (14) будет гореть, пока нагревается утюг, и погаснет, как только утюг достигнет выбранной температуры.

Советы:

• Отсортируйте предметы одежды по символам инструкций для глаженья на их ярлыках, всегда начиная с одежды и белья, которые нужно гладить при самых низких температурах.
• При сомнениях в точности определения материала, из которого сделан предмет одежды, начинайте гладить при низкой температуре и решайте, какая температура правильна, путем глаженья небольшого участка, который обычно не виден, если надеть этот предмет одежды.

Паровое глаженье (В)

1. Убедитесь, что в резервуаре достаточно воды.
2. Поверните регулятор температуры в положение для пара, между «●●» и «max».
3. Установитеколичествопара, соответствующее нуждам, с помощью регулятора переменного пара (3).
4. Нажмите кнопку выпуска пара, чтобы начал выходить пар (15).

Непаровое глаженье

1. Начинайте гладить, не нажимая кнопку выпуска пара (15).

Вертикальный пар (С)

1. Установите регулятор температуры в положение «●●●» или «max».
2. Можно гладить висящие занавески и повешенные предметы одежды (кители,

костюмы, пальто и др.), повернув утюг вертикально и нажав кнопку выпуска пара (15).

Паровая пушка пятновыводителя

Подготовка:

(только для модели TDS2540, TDS2545)

Убедитесь, что прибор не включен в сеть.

Удалите соединительную вилку утюга (5), если она включена. Затем поднимите крышку (23) и вставьте соединительную вилку паровой пушки в правильном положении (гнездом 29 влево).

После этого выполните те же шаги, что и для глаженья. Световые индикаторы и выключатели при этом работают точно так же.

Важно:

Если при использовании паровой пушки будет нажата кнопка выпуска пара (18), может просочиться немного воды, но это нормально.

Внимание!

• Используйте паровую пушку не дольше 10 секунд за раз, затем делайте паузу.
• Направляйте первые струи пара на какую- нибудь ткань, чтобы удалить любые возможные остатки конденсации воды из паровой трубы.
• Никогда не направляйте паровую струю на предметы одежды, надетые на людей или животных.
• Не пользуйтесь насадкой для щетки на тонких тканях, например, шелке или кашемире.

Освежение ткани

Освежив одежду с помощью потока пара, Вы можете сократить количество морщин и складок, хотя эта процедура не заменяет глажения утюгом.

Чтобы достичь лучших результатов, повесьте одежду, которую Вы хотите освежить, на вешалку.

Проходя сквозь распылитель (21), рассеиваемый пар смягчает поверхностные складки на одежде.

Полностью наденьте насадку на концентратор пара (19). Нажмите на кнопку выпуска пара (18) для подачи пара и направьте струю на ткань, которую Вы хотите освежить. Держите насадку

на расстоянии, как минимум, 10 см от ткани, чтобы избежать ее чрезмерного увлажнения.)

Для удаления пятен с ткани

С помощью паровой пушки можно удалять свежие смываемые пятна.
С помощью концентратора (19) и насадки для щетки (20) образуется концентрированная струя пара, позволяющая удалять некоторые типы пятен на ткани

- Если пятно старое, этот предмет одежды следует стирать в стиральной машине или вручную в соответствии с информацией по уходу за одеждой на ярлыке этого предмета одежды.

- В случае несмываемых или въевшихся пятен отнесите этот предмет одежды в специализированный центр чистки или в химчистку.

С помощью концентратора (19) направьте паровую струю на пятно в направлении от внешней стороны предмета одежды вглубь ткани, поместив снизу губку для впитывания грязи. Также можно использовать насадку для щетки, производя ею мягкие движения для усиления чистящего эффекта.

«Calc'n clean» (E)

Чистка парового котла

Чтобы продлить жизнь парового генератора и избежать накопления извести, рекомендуется промывать котел после каждых 10 использований. Если вода жесткая, следует промывать паровой котел чаще.

Не используйте средства против накипи для мытья котлов, так как они могут повредить его.

1. Оставьте аппарат остывать более чем на 2 часа, и убедитесь в том, что съемный резервуар для воды (1) пуст.
2. Поставьте аппарат на краю мойки.
3. Откройте дренажную пробку котла, расположенную в нижней части аппарата. Используйте для этого монету.
4. Переверните парогенератор и с помощью стакана наполните котел (через дренажное отверстие) 1/4 л воды.
5. Некоторое время встряхните основание парогенератора и полностью опустошите его в раковину или в ведро.

Для получения наилучших результатов мы рекомендуем проводить эту операцию дважды.

1. Важно: прежде чем снова закрыть его, убедитесь в том, что в бойлере не осталась воды.
2. Поместите дренажную пробку на место и закрепите ее, используя монету.

Чистка и обслуживание

1. После глаженья выключите прибор из сети и дождитесь остывания подошвы утюга, прежде чем чистить прибор.
2. Протрите корпус, ручку и поверхность утюга влажной тканью.
3. Если подошва утюга испачкана или на ней появились твердые отложения, очистите ее влажной тканью.
4. Никогда не пользуйтесь абразивными средствами или растворителями.

Хранение прибора (D)

1. Перед уборкой прибора на хранение дождитесь его остывания.
2. Установите основной выключатель питания и выключатель парового котла в положение «Off/Stop» и выключите прибор из сети.
3. Поместите утюг на его подставку, поставив его на подошву.
4. Слейте всю воду из резервуара и уложите шнур питания с помощью устройства для уборки шнура. Намотайте паровой шланг на ручку утюга и закрепите прилагаемым зажимом (12). При намотке шнуров не применяйте силу. Rorem es sunt, cremuscerfin veret pontertiam hostem scienti cissolu dacipti lissena kuntelus, esid confex moverit. Elic rem morteri publicatur licontiam non strum audam. Gra, contiora? quam quam ade imus Ahaesimus; id consultuit? Nihilne alarisultus hos hosulia rec moltum, quidemusquam ignatum que autum hosulic torecrit gra, confeces cae nena, nostantiam nonscre niquem hicula peripiendis.

Проблема	Возможные причины	Решение
Пар негенерируется.	Плохое сетевое соединение.Паровой котел не включен.	Проверьте шнур, вилку и розетку.Установите выключательпарового котла (6) и главныйвыключатель питания (4) вположение «On/Start» (включено).
Утюг ненагревается.	Выключатель утюга находитсяв положении «Off».Ручка регулятора температурынаходится в положении «min».	Установите выключатель вположение «On» (6).Установите ручку регулятора(13) температуры в нужноеположение.
При включениuitюга появляетсядым.	Во время первогоиспользования: Некоторыедетали прибора на заводеслегка смазываются, что можетпривести к появлению слабогодыма при первом нагревании.Во время последующегоиспользования: Подошва утюгаможет быть испачкана.	Это вполне нормально ипрекратится через короткоевремя.Очистите подошву утюга всоответствии с инструкциями почистке в данном руководстве поэксплуатации.
Через отверстияв подошве утюгарросачивается вода.	Паровая функция используетсяранее достижения нужнойтемпературы.Вода конденсируется в трубкахпри первом использовании параили после продолжительнойпаузы в использовании пара.	Уменьшите выход пара, когдагладите при низких температурах(регулятор переменного пара (3)).Направьте утюг в сторону отзоны глаженья и нажмите кнопкувыпуска пара (15) до появленияпара.
Из отверстий вподошве утюгапоявляется грязь,или видна грязь наподошве утюга.	Накопление накипи илиминеральных отложений впаровом котле.Были использованы химическиесредства или добавки.	Используйте водопроводнуюводу, смешанную с 50%дистиллированной илидеминерализованной воды.Протрите подошву утюгавлажной тканью.Никогда не добавляйте это вводу парового котла.
Утюг не выпускаетпар.	Котел не включен, илирезервуар для воды пуст.Резервуар для водынеправильно установлен напаровом котле.Регулятор пара в минимальномположении.	Установите выключатель вположение «On» и/или наполнитерезервуар для воды.Правильно установите резервуардля воды на паровой котел (дощелчка).Увеличьте выход пара поворотомрегулятора пара (3).
Проглаживаемаяодежда темнеети/или прилипает кподошве утюга.	Выбрана слишком высокаятемпература для глаженияданного предмета одежды.	Выберите температуру,соответствующую данномуматериалу, и очистите подошвуутюга влажной тряпкой.
Подошва становитсякоричневой.	Это обычное явление прииспользовании утюга.	Необходимо регулярно чиститьподошву утюга влажной тряпкой.
Слышен звук работающего насоса.	Вода подается насосом в паровой котел.Звук не прекращается.	Это нормально.Если звук не прекращается, не пользуйтесь генератором пара и обратитесь в авторизованный центр технического обслуживания.
Потеря давления пара во время глажения	Слишком долго нажата кнопка выхода пара.	Нажимайте на кнопку выхода пара (15) с интервалами. Это улучшает качество глажения, так как ткань лучше высыхает и сохраняет мягкость
Из парогенератора капает вода	Неплотно установлена пробка в отверстии стока на дне прибора	С помощью монеты закрутите пробку в отверстии стока потуже

Если это не помогает, обращайтесь в авторизованный центр технического обслуживания.

Утилизация отходов

Информацию о способах утилизации отходов Вы можете получить от продавца или в органах местного управления.

Данный прибор имеет отметку в соответствии европейским нормам 2002/96/EG утилизации электрических и электронных приборов (waste electrical and electronic equipment – WEEE).

Данные нормы определяют действующие на территории Евросоюза правила возврата и утилизации старых приборов.

Уважаемые господа, сообщаем Вам, что наша продукция сертифицирована на соответствие российским требованиям безопасности согласно «Закону РФ о защите прав потребителей». Информацию по сертификации наших приборов, а также данные о номере сертификата и сроке его действия Вы можете получить в фирме ООО «БСХ Бытовая Техника» по телефону [phone].

Телефон диспетчерской службы по ремонту: [phone]

Технические консультации по телефону: [phone]

Прием заявок на ремонт и рекламаций: [phone] (факс)

Информация о приборах: [phone]

Условия гарантийного обслуживания сервисными службами изготовителя

(в соответствии с Законом РФ «О защите прав потребителей»)

1 Требования потребителей, соответствующие законодательству РФ, могут быть предъявлены в течение 12 месяцев со дня начала действия гарантийного срока, при условии, что неполадки в изделии не возникли вследствие нарушения покупателем правил пользования, транспортировки, хранения, действий третьих лиц, непреодолимой силы (пожара, природной катастрофы и т.п.), попадания бытовых насекомых и грызунов, воздействия иных посторонних факторов. Гарантийное обслуживание приборов осуществляется в уполномоченных изготовителем пунктах авторизованного сервисного обслуживания (см. список адресов). Возмещение убытков, связанных недостатками продукции, осуществляется в соответствии с действующим законодательством.

2 Для подтверждения даты покупки прибора при гарантийном ремонте или предъявлении иных предусмотренных законом требований убедительно просим Ва сохранять сопроводительные документы (чек, квитанцию, правильно и четко заполненный гарантийный талон указанием серийного номера прибора, даты продажи, четко различимой печати продавца, иные документы, подтверждающие дату и место покупки). С целью облегчения дальнейшего сервисного обслуживания Вашего прибора обращайтесь к мастерам сервиса с просьбой о занесении сведений обо всех произведенных ремонтных работах в соответствующий раздел настоящего Гарантийного талона.

3 Гарантия не распространяется на приборы с неисправностями, возникшими вследствие существенных нарушений технических требований, оговоренных в инструкции по эксплуатации, в том числе нестабильности параметров электросети, установленных ГОСТ13109-87.

4 Неисправные узлы приборов в гарантийный период бесплатно ремонтируются нами или заменяются новыми. Решение вопроса о целесообразности их замены или ремонта остается за Службой сервиса. Заменяемые детали переходят в собственность Службы сервиса.

5 Стационарно подключенные крупные приборы ремонтируются по месту подключения. Малые бытовые приборы весом менее 5 кг, на которые распространяются гарантийные обязательства, ремонтируются в нашей сервисной мастерской.

6 После истечения гарантийного срока наша Служба сервиса, а также мастерские наших партнеров всегда готовы предложить Вам свои услуги.

7 Использование прибора в целях, отличных от бытовых, является нарушением правил надлежащей эксплуатации прибора.

8 Рекомендуем доверять подключение (установку) приборов, требующих специального подключения (установки), только организациям (индивидуальным предпринимателям), занимающимся по роду своей деятельности осуществлением таких работ. Специалисты, осуществляющие подключение (установку), делают отметку о подключении (установке) в соответствующем разделе Гарантийного талона. Просим сохранять квитанции и иные документы о подключении (установке) Вашего прибора в течение всего срока его эксплуатации.

Срок службы на крупные бытовые приборы, кухонные комбайны и пылесосы составляет 10 лет. Срок службы на мелкие бытовые приборы составляет 2 года. Внимание! Не допускайте попадания внутрь приборов воды, пыли, бытовых насекомых и грызунов – это может привести к повреждению приборов.

Изготовитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию прибора.

ООО «БСХ Бытовая техника»

Сервис от производителя

Малая Калужская 19

119071 Москва

тел.: [phone]

факс: [phone]

mailto:[e-mail]

www.bsh-service.ru
