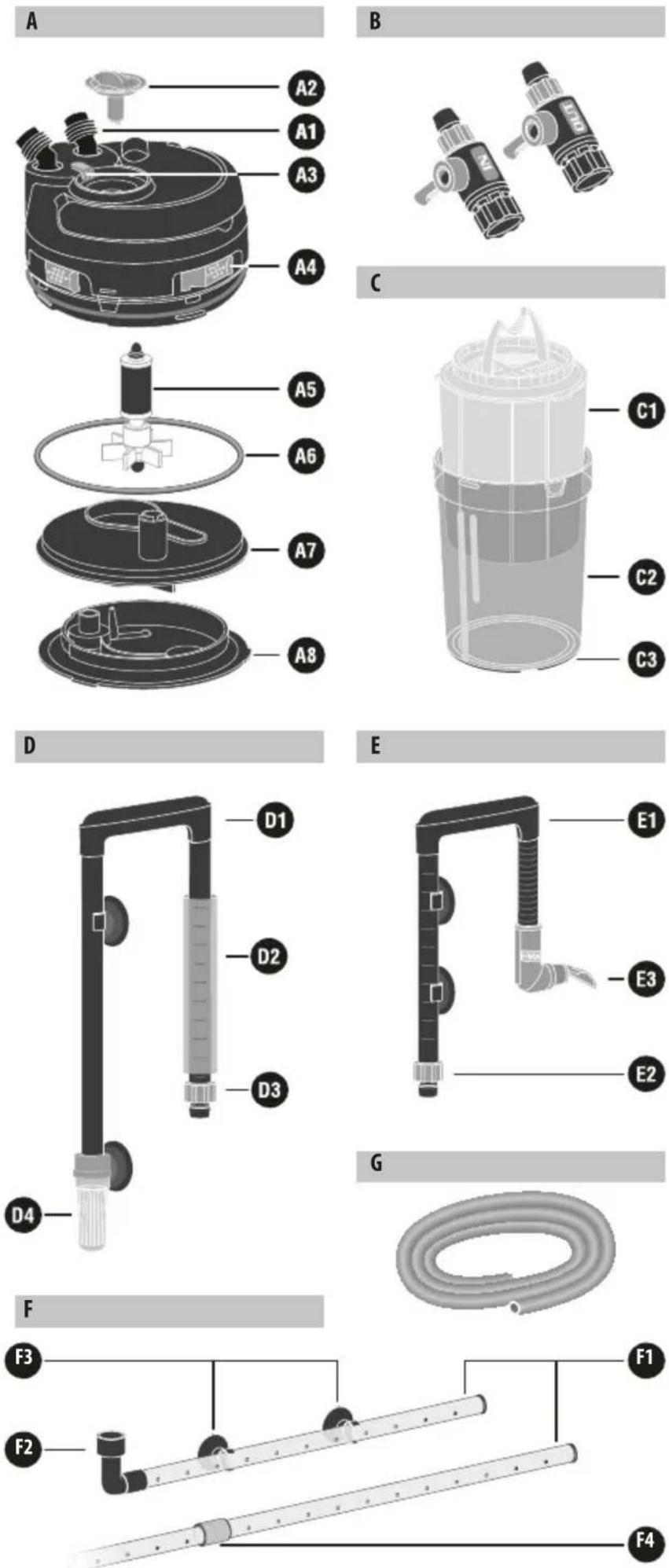

Description - Fig. 1

A PUMP ASSEMBLY

A1 Изогнутые вращающиеся фитинги

A2 Отвод

A3 Защитная фиксаторная кнопка

A4 Зажим

A5 Крыльчатка в сборе

A6 Уплотнительное кольцо (только для моделей Prime 20 и Prime 30)

A7 Насосная камера

A8 Заливочная камера

В КЛАПАННЫЕ КРАНЫ

С ФИЛЬТРАЦИОННЫЙ БЛОК

C1 Средний фильтрационный контейнер

C2 Корпус фильтра

СЗ Предотвращающее проскальзывание прорезиненное дно

Д БЛОК ВСАСЫВАНИЯ

D1 Коллекторная трубка

D2 Удлинительная трубка

D3 Фиксаторная гайка

D4 Зажимы системы всасывания

D5 Сетчатый фильтр (грубой очистки)

Е ВЫПУСКНОЙ БЛОК

E1 Коллекторная трубка

E2 Гайка

E3 Многосторонний распылитель

F КОЛЛЕКТОРНАЯ ТРУБА

F1 Перфорированная трубка

F2 Коленчатый отвод

F3 Присоска

F4 Пробка

G ГИБКИЕ ТРУБКИ

Description

fig 1

Assembly

МЕРЫ ПРЕДОСТОРОЖНОСТИ

- Данное устройство предназначено для использования исключительно внутри помещений при максимальной температуре жидкости 35° C

• Убедитесь, что напряжение сети электропитания соответствует значению номинального напряжения, указанному на ярлыке устройства.

- Перед подключением помпы к сети электропитания убедитесь, что шнур и сама помпа не повреждены.

- Шнур данного устройства не подлежит замене или ремонту; в случае его повреждения необходимо

заменить все устройство целиком.

- Для морских аквариумов, а также аквариумов с густой растительностью и большим количеством рыб, выберите следующую модель для предложенного размера аквариума.

- Данный прибор не предназначен для использования лицами (включая детей) с ограниченными физическими, сенсорными или умственными способностями, недостатком опыта и знаний без надзора или предварительного инструктажа по правилам пользования прибором, проведенного лицом, отвечающим за их безопасность.

- Дети должны находиться под присмотром. Игры с прибором запрещены.

- Монтаж следует выполнять согласно действующим национальным правилам подключения электроустановок.

- Перед погружением рук в аквариум отключите все электрические устройства вашего аквариума (установленные как внутри, так и снаружи) от сети электропитания.

ЕВРЕПЕЙСКИЙ СОЮЗ ИНФОРМАЦИЯ ПО УТИЛИЗАЦИИ

В пределах Европейского Союза наличие перечеркнутого мусорного

контейнера на колесах на продукции, документации или на упаковке, указывает на запрет утилизации вышеуказанного вместе со смешанными бытовыми отходами, в соответствии с Директивой ЕС (2012/19/ЕС) и действующего национального законодательства. Продукция должна утилизироваться в сборных пунктах дифференцированных отходов или в авторизованных местах складирования и утилизации отходов электрического и электронного оборудования, в соответствии с действующим законодательством Страны нахождения продукции. Неправильное обращение с отходами подобного типа может вызвать негативное влияние на окружающую среду и здоровье человека из-за потенциально опасных материалов, вырабатываемых электрическим и электронным оборудованием. Кроме того, правильная утилизация подобных материалов способствует эффективному использованию природных ресурсов. Дополнительную информацию можно получить у поставщика продукции, в местных компетентных органов и национальных организациях производителей.

PRIME наружный фильтр

Уважаемый владелец рыбок,

благодарим Вас за выбор этого качественного изделия. PRIME - это первый наружный мощный фильтр с автоматической самозаполняющейся емкостью, оснащенной индикатором безопасности работы (загрязнения фильтра). Пожалуйста, внимательно прочтите данные инструкции. Это поможет вам по достоинству оценить уникальные возможности и параметры этого устройства, а также наилучшим образом использовать помпу-фильтр PRIME.

УСТАНОВКА

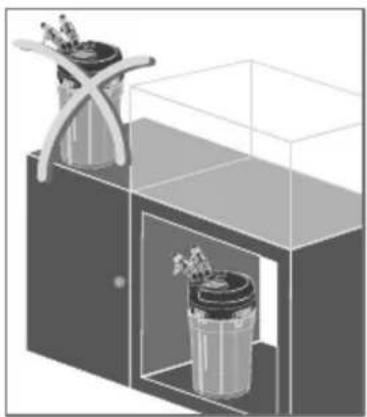

В процессе заполнения фильтра PRIME водой он должен располагаться под аквариумом -рис. 2-. Если вы хотите поставить фильтр сбоку от аквариума, это можно сделать только после его заполнения водой.

ПОДГОТОВКА ФИЛЬТРА

- Выберите наиболее подходящее место для впускных и выпускных элементов системы, после чего закрепите их с помощью фиксаторных гаек на наружной поверхности стенки аквариума.

- Предлагаем установить впускные и выпускные элементы ближе к задним углам на противоположных стенках -рис. 3-.

- Блок всасывания можно удлинить, поместив удлинительную трубку между зажимом системы всасывания и префильтром, отрезав ее по необходимости. В случае, если для аквариума не требуется удлинительная трубка, подсоедините префильтр напрямую к зажиму системы всасывания.

- Установите максимальную высоту выпускной трубки, как показано на рис. 4 по надписи "MAX. WATER LEVEL" (максимальный уровень воды). Излишек трубки отрежьте. Обе соединительные трубки надо прикрепить к стенкам аквариума с помощью имеющихся в комплекте присосок. Обрежьте гибкие трубки до максимально подходящей длины. Срез должен быть перпендикулярным (под 90° к стенке трубки) и максимально аккуратным (ровным). Подсоедините трубки к системам впуска и выпуска максимально ровно (без перегибов или искривлений) и зафиксируйте их с помощью фиксаторных гаек, соблюдая последовательность действий, показанную на -рис. 5-.

- В течение первых 24 часов работы рекомендуется проверять герметичность соединений и гаек.

УСТАНОВКА КОЛЛЕКТОРНОЙ ТРУБЫ (ТОЛЬКО ДЛЯ ВЕРСИЙ МОДЕЛИ ДЛЯ США)

На выпускном блоке можно установить коллекторную трубу. Это своего рода перфорированная трубка, улучшающая снабжение кислородом -рис. 13- она предлагается только для моделей, предназначенных для Северной Америки, и поставляется по желанию заказчика в других странах мира.

- Поместить пробку на противолежащий конец перфорированной трубки коллекторной трубы.

- Отрезать внутреннюю часть выпускного блока, чтобы расположить коллекторную трубу на поверхности воды.

- Подсоединить коленчатый отвод к выпускной трубке и затем прикрепить его к перфорированной трубке.

- Зафиксировать перфорированную трубку на задней стенке аквариума с помощью специальных присосок, чтобы она располагалась в правильном положении.

ПОДСОЕДИНЕНИЕ КЛАПАННЫХ КРАНОВ

Внимание: во избежание нежелательного эффекта сифонирования, который может привести к осушению аквариума в процессе технического обслуживания, помпа-фильтр PRIME оборудована специальными клапанными кранами, обеспечивающими полное перекрытие соединительных трубок. Их уникальная конструкция позволяет открывать их только в положении выкл. (OFF). Как следует завинтите клапаны на изогнутых вращающихся фитингах, торчащих из помпы -рис. 6-. Наденьте на клапаны гибкие трубки - последовательность действий такая же, как для подсоединения их к коллекторным трубкам.

Внимание: соедините выпускную трубку с выходом фильтра, промаркированным словом "OUT", а впускную трубку с впускным клапаном, промаркированным словом "IN" -рис. 7-.

РАЗМЕЩЕНИЕ ФИЛЬТРУЮЩЕГО МАТЕРИАЛА

- Поверните зажимы для разблокировки помпы и откройте фильтр используя специальные углубления для пальцев, как показано на -рис. 8-.

- Извлеките контейнер с фильтрующим материалом и откройте его, открив крышку в направлении против часовой стрелки -рис. 9-. Если изделие поставляется в комплекте с фильтрующим материалом, он будет находиться внутри этого контейнера.

- Извлеките материалы из полиэтиленовых мешочков, промойте водой и поместите их в сетчатые контейнеры. Если изделие поставляется без фильтрующих материалов, заполните контейнер выбранными материалами. Перед использованием фильтрующие материалы необходимо промыть водой.

- Очень осторожно закройте контейнер, закрутив крышку в направлении по часовой стрелке, а затем снова установите его в фильтр.

- Снова соберите помпу, следя за тем, чтобы положение контейнера соответствовало маркировке -рис. 10-. Убедитесь, что зажимы находятся в открытом положении, поскольку в противном случае чрезмерное усилие может расколоть емкость. Убедитесь, что помпа правильно установлена в фильтрационном блоке, и закройте зажимы до щелчка. Проверьте, чтобы впускные и выпускные системы, клапаны и

гайки были надежно затянуты. Откройте клапанные краны, повернув рычажки.

ЗАПУСК ФИЛЬТРА

Наружный фильтр PRIME - самовсасывающий: достаточно залить воду, необходимую для определенной модели Prime (см. таблицу с техническими данными) в камеру всасывания, и фильтр начнет работу автоматически после подключения к электрическому питанию.

- Нажав красную кнопку в указанном стрелкой направлении, открытите заливочную пробку -рис. 11-.

- Заполните заливочную камеру -рис. 12-.

- Установите на место пробку и осторожно поверните её по часовой стрелке, пока красная кнопка не выщелкнется в исходное положение.

- Подключите PRIME к сети электропитания. Помпа запустится автоматически и весь имеющийся внутри корпуса фильтра и трубок воздух будет вытолкнут через камеру крыльчатки. Пока не выйдет весь имеющийся внутри воздух, будет слышен небольшой шум - это нормально. Для полного заполнения фильтра водой потребуется некоторое время. Как только фильтр заработает, шум исчезнет и PRIME будет работать тихо.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Внимание: перед погружением рук в аквариум отключите все электрические устройства вашего аквариума (установленные как внутри, так и снаружи) от сети электропитания.

- Закройте оба клапана, выкрутите их из фильтра и отложите в сторону.

- Внимание: клапанные краны должны оставаться присоединенными к гибким трубкам.

- Если внутри клапанов находится совсем небольшое количество воды, это нормально и не свидетельствует о неисправности клапанных кранов. Поместите корпус фильтра в таз или другую емкость, чтобы при его открытии избежать проливания воды.

- Откройте зажимы до полного их выщелкивания из положений фиксации и откройте фильтр используя специальные углубления для пальцев, как показано на рис. 8.

- Вытяните за ручку контейнер с фильтрующим материалом и откройте его, откртив крышку -рис. 9-.

- Во избежание разрушения колоний бактерий в субстрате фильтра, рекомендуется за один раз промывать или заменять только одну часть фильтрующего материала.

- Очень осторожно закройте контейнер, закрутив крышку в направлении по часовой стрелке, а затем снова установите его в фильтр.

- Каждый раз при промывке фильтрующего материала рекомендуется выполнять также очистку крыльчатки ротора вместе с её камерой, а также очистку заливочной камеры и всех водопроводных трубок.

- Открутите от помпы и снимите заливочную камеру -рис. 14-.

- Нажав красную кнопку в указанном стрелкой направлении, открытите заливочную пробку -рис. 11-.

- Снимите насосную камеру, потянув за крышку -рис. 15-. Выньте крыльчатку из её гнезда.

• С помощью жесткой щетки аккуратно очистите все соприкасающиеся с водой поверхности от известкового налета и промойте их водой.

- Внимание: не используйте какие-либо растворители или моющие средства Снова соберите все устройство в обратном порядке.

- Для моделей PRIME 20 и PRIME 30 помпы PRIME убедитесь, что установлена уплотнительное кольцо. При необходимости очистите от известкового налета все коллекторы, впускные и выпускные системы, а также гибкие трубки. Используйте для этих целей специальные щетки, которые можно приобрести у ваших дилеров.

- Расположите PRIME как описано в главе "УСТАНОВКА", подсоедините клапанные краны, откройте их повернув рычажки в линейное положение (водоль потока). Проверьте надежность

ГАРАНТИЯ

На этот продукт и все его части и аксессуары распространяется гарантия в пределах, предусмотренных настоящим пунктом и действующими правовыми нормами. Гарантия распространяется только на производственный брак и предполагает их бесплатный ремонт или замену. Гарантия не распространяется на поломки или повреждения, вызванные халатностью, использованием, не предусмотренным инструкциями, изложенными в данном руководстве, несчастными случаями, изменениями, неправильным использованием, неправильным ремонтом и при отсутствии квитанции. Гарантия не распространяется на губки, уплотнительный блок и фильтрационные вещества.

Technical data

Model
	Power				Aquariums
						Filter Circulation*
					Pump Out
					Head max
					Filtering volume
					Self Priming**

220-240 V\~50 Hz

PRIME 10	9 W 80 - 150 l 350 l/h 580 l/h			90 cm 1,5 l	250 ml
PRIME 20	21 W 100 - 250 l 650 l/h 1000 /h 150 cm			3 l 300 ml
PRIME 30	25 W 200 - 450 l 890 l/h 1320 /h 185 cm			5 l 350 ml
