РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ GF500mmF5.6 R LM OIS WR FUJIFILM

В целях безопасности

Перед использованием изделия прочтите данные примечания

Примечания по безопасности

Благодарим Вас за приобретение данного изделия. По вопросам ремонта, осмотра и внутренней проверки обратитесь к своему дилеру FUJIFILM.

• Необходимо правильно пользоваться объективом. Перед использованием внимательно прочтите данные примечания по безопасности и Руководство пользователя фотокамерой.
• После прочтения данных примечаний по безопасности сохраните их в надежном месте.

Информация о символах

Приведенные ниже символы используются в данном документе для обозначения степени тяжести травм или ущерба, к которым может привести несоблюдение обозначенных символами требований, и, как следствие, неправильное использование устройства.

ПРЕДУПРЕЖДЕНИЕ	Несоблюдение требований, обозначенныхданным символом, может повлечь смертьили тяжелые травмы.
ПРЕДОСТЕРЕЖЕНИЕ	Несоблюдение требований, обозначенныхданным символом, может повлечь полученне телесных повреждений или материальный ущерб.

Приведенные ниже символы используются для обозначения характера инструкций, которые следует соблюдать.

	Треугольные значки обозначают информацию, на которую нужно обратить внимание («Важно»).
	Перечеркнутый круг указывает на запрет указанных действий («Запрещено»).
	Круг с восклицательным знаком указывает на обязательность действий («Обязательно»).

	ПРЕДУПРЕЖДЕНИЕ
Не используйте в вонной или в душе	Не погружайте в воду и не подвергайте воздействию воды. Невыполнение данного требования может привести к возгоранию или поражению электрическим током.
⚠️ ПРЕДУПРЕЖДЕНИЕ
Не разбирайте	Не разбирайте. Несоблюдение этой меры предо-сторожности может привести к возгоранию, поражению электрическим током или возникновению травм из-за неправильной работы изделия.
Не прогайте внутренние детали	Если корпус разбился в результате падения и гого чрезвычайного происшествия, не прогайте открытие детали. Несоблюдение этой меры предо-сторожности может привести к поражению электрическим током или возникновению травм, если Вы дотронетесь до поврежденных деталей. Не-медленно выньте батарею фотокамеры, соблюдая осторожность, чтобы избежать получения травм или поражения электрическим током, и отнесите изделие в место приобретения для консультации.
	Не кладите на неустойчивые поверхности. Изделие может упасть, вызвав травму.
	Не смотрите на солнце через объективскатели фотокамеры. Несоблюдение данной меры предосторожности может привести к необратимому нарушению зрения.

ПРЕДУПРЕЖДЕНИЕ

! ПРЕДОСТЕРЕЖЕНИЕ
ру-	Не используйте и не храните в местах, подверженных воздействию пара или дыма, а также в местах, где присутствует повышенная влажность или большое количество пыли. Невыполнение данного требования может привести к возгоранию или поражению электрическим током.
	Не оставляйте на прямом солнечном свету или в местах, подверженных воздействию высоких температур, таких как закрытый автомобиль в солнечный день. Несоблюдение этих мер предосторожности может привести к возгоранию.
	Храните в местах, не доступных для маленьких детей. В руках ребенка данное изделие может стать причиной телесных повреждений.
и виои -	Не дотрагивайтесь мокрыми руками. Невыполнение данного требования может привести к поражению электрическим током.
	Во время съемки объектов, освещенных сзади, и пускайте попадания солнца в кадр. Солнечный свет, сфокусированный в фотокамеру, когда солнце находится в кадре или рядом с ним, может вызвать возгорание или ожоги.
[AGND] ПРЕДОСТЕРЕЖЕНИЕ
	Когда изделие не используется, закройте крышки объектива, и храните изделие там, где на него не падает прямой солнечный свет. Солнечный свет, сфокусированный объективом, может вызвать возгорание или ожоги.
[СХЗН]	Не переносите фотокамеру или объектив, когда они установлены на штативе. Изделие может упасть или удариться о другие предметы, вызвав травму.
	Не вращайте быстро фотокамеру, удерживая ее за рукоятку. Ваша рука может ударить штатив или лапку кольца штатива и стать причиной травмы.
	Перед работой с фотокамерой, полностью затяните или ослабьте фиксирующий винт кольца воротника штатива в зависимости от того, будет ли камера использоваться в зафиксированном положении или поворачиваться. Если винт только частично закручен, фотокамера может неожиданно повернуться, что может стать причиной травмы.

Утилизация электрического и электронного оборудования в домашних условиях

В странах Европейского союза, Норвегии, Исландии и Лихтенштейне:

Данный символ на изделии, в руководстве, на гарантийном талоне и/или на упаковке указывает на то, что данное изделие нельзя утилизировать вместе с бытовыми отходами. Вместо этого его нужно отнести в приемный пункт по сбору, переработке и вторичному использованию электрического и электронного оборудования.

Правильная утилизация поможет предотвратить потенциальные негативные последствия для окружающей среды и здоровья человека, которые могут возникнуть в результате несоответствующей утилизации данного изделия.

Повторное использование материалов поможет сохранить природные ресурсы. Для получения дополнительной информации об утилизации данного изделия обращайтесь в местные органы власти, в службу по сбору, переработке и вторичному использованию отходов или в магазин, где вы приобрели изделие.

В странах за пределами Европейского союза, Норвегии, Исландии и Лихтенштейна: Если необходимо утилизировать данное изделие, включая батарси или аккумуляторы, свяжитесь с местными властями и уточните правила утилизации.

Перед использованием данного изделия

Характеристики объектива могут не соответствовать ожидаемым, а некоторые функции могут быть недоступны, если установлены устаревшие версии прошивки объектива или фотокамеры. Обязательно обновите прошивку объектива и фотокамеры до последних версий. Инструкции по просмотру информации о версии прошивки и ее обновлению доступны на следующем веб-сайте:

В случае, если у Вас нет доступа к компьютеру, обратитесь за поддержкой к местному дистрибьютору из списка "FUJIFILM Worldwide Network", поставленного с Вашей фотокамерой.

Уход за изделием

• При использовании бленды объектива не беритесь за фотокамеру и не держите ее только за бленду.
• Не допускайте загрязнения сигнальных контактов объектива.
• Пользуйтесь грушей для удаления пыли и пуха со стеклянных поверхностей объектива или фильтра. Для удаления пятен и отпечатков пальцев нанесите небольшое количество жидкости для чистки объект-

тивов на мягкую, чистую хлопчатобумажную ткань или салфетку для чистки объективов и протрите объектив от центра к краям круговыми движениями, соблюдая осторожность, не оставляя разводов и не касаясь стекла пальцами.

• Никогда не используйте для чистки объектива органические растворители, такие как разбавитель для краски или бензин.
• Закройте крышку объектива и крышку байонета объектива, когда объектив не используется.
  • Храните объектив и фильтр в прохладных, сухих местах, чтобы предотвратить образование плесени и коррозии. Не храните в местах, где на него попадает прямой солнечный свет, или рядом с нафталиновыми или камфорными шариками от моли.
• Берегите объектив от влаги. Коррозия может нанести непоправимый ущерб. При попадании дождевых капель или брызг воды их следует вытереть.
• Если объектив оставить в местах, подвергающихся воздействию высоких температур, то это может повредить или деформировать его.
• Имейте в виду, что в зависимости от положений фотокамеры и штатива, рука, удерживающая рукоятку фотокамеры, может соприкасаться со штативом или лапкой кольца штатива при повороте фотокамеры.

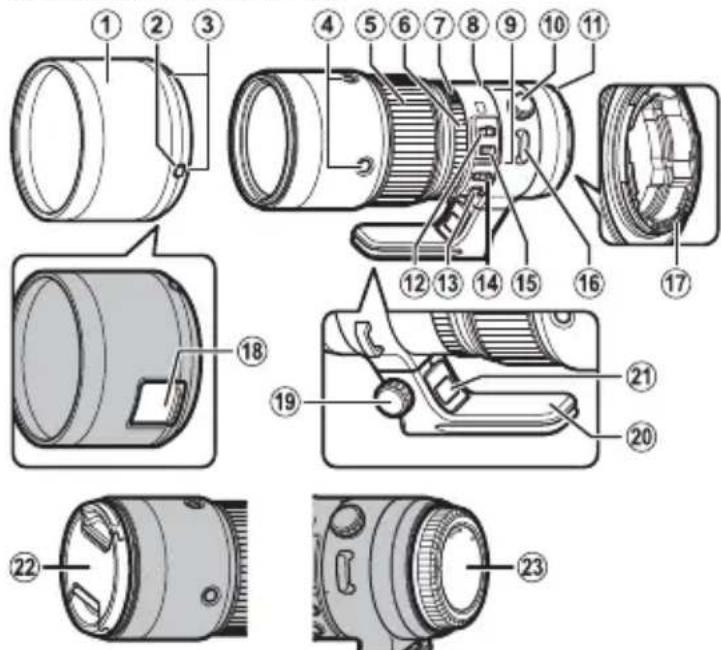

Части объектива

GF500mmF5.6 R LM OIS WR

① Крепление объектива имеет резиновое кольцо, которое обеспечивает защиту объектива от пыли и брызг. Кольцо можно заменить в любом сервисном центре Fujifi Im за отдельную плату.

① Бленда объектива
② Защелка бленды
③ Метки для установки
④ Кнопка управления фокусировкой (×4)
⑤ Фокусировочное кольцо
⑥ Кольцо диафрагмы
⑦ Разблокировка кольца диафрагмы
⑧ Метка ориентации (на объективе)
⑨ Реперная метка воротника штатива (на воротнике)
⑩ Фиксирующий винт кольца воротника штатива
⑪ Метки для установки (фокусное расстояние)
⑫ Переключатель режима фокусировки
⑬ Кнопка предустановки фокусировки
⑭ Селектор фокусировки
⑮ Переключатель O.I.S.
⑯ Проушина ремня
⑰ Сигнальные контакты объектива
⑱ Порт доступа к фильтру
⑲ Фиксирующий винт кольца штатива
⑳ Лапка кольца штатива
②1 Рычаг отпускания кольца штатива
②2 Крышка объектива
②3 Крышка байонета объектива

Прилагаемые принадлежности

• Крышка объектива
- Крышка байонета объектива
- Плечевой ремень

• Бленда объектива
• Чехол для объектива
- Штативное крепежное кольцо

Установка объектива

См. руководство пользователя фотокамерой для получения информации об установке и снятии объектива.

① Данный объектив предназначен исключительно для использования с байонетами FUJIFILM G и не может быть использован с байонетами X.

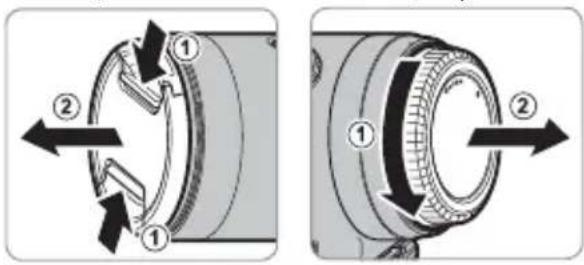

Снятие крышек

Снимите крышки, как показано на рисунке.

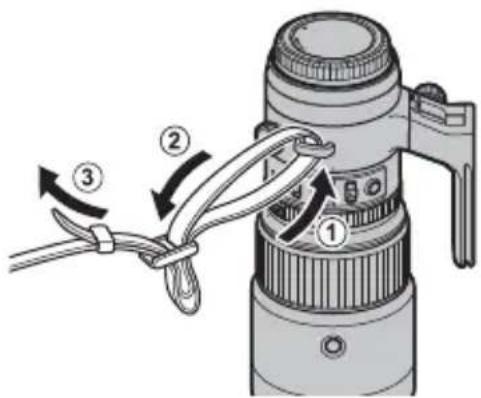

Прикрепление плечевого ремня

Надежно прикрепите ремень к двум проушинам ремня, как показано на рисунке.

① Убедитесь, что ремень закреплен правильно, иначе объектив может упасть.
① При переноске фотокамеры с прикрепленным объективом используйте ремешок объектива, а не ремешок камеры.

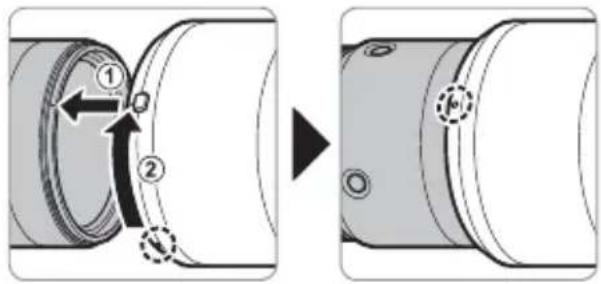

Установка бленды

При подсоединении бленды объектива уменьшают блики и защищают переднюю линзу.

Чтобы снять бленду, нажмите и удерживайте защелку, вращая бленду против часовой стрелки.

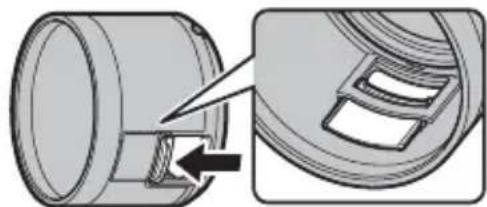

Поляризационный фильтр

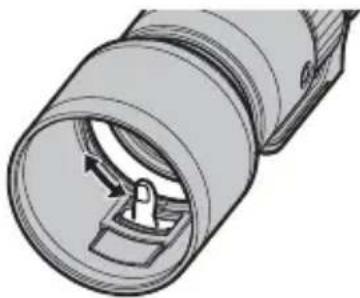

Чтобы получить доступ к поляризационному фильтру, откройте крышку порта доступа к фильтру.

Фильтр можно поворачивать, вставив палец в порт доступа.

① Имейте в виду, что крышка порта может сдвинуться и защемить палец.

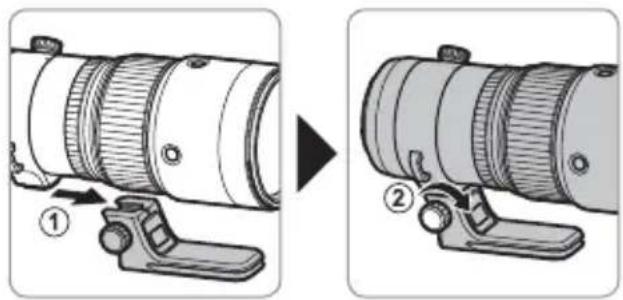

Прикрепление лапки кольца штатива

Полностью вставьте кольцо воротника штатива объектива в лапку кольца штатива (①). Затяните фиксирующий винт кольца штатива (②), чтобы закрепить его.

① Лапка не может быть надежно зафиксирована, если она неправильно ориентирована. Расположите лапку, как показано на рисунке.

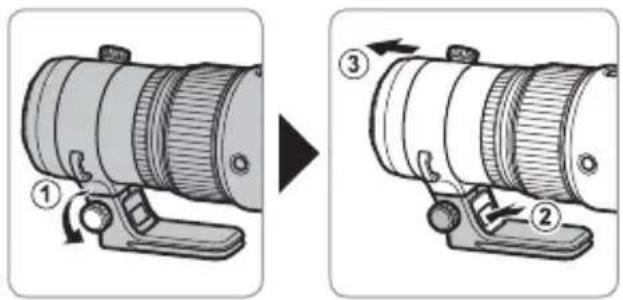

Удаление лапки кольца штатива

Ослабьте фиксирующий винт кольца штатива (①) и удерживайте нажатым рычаг отпускания кольца штатива (②), пока сдвигаете лапку кольца штатива с объектива (③).

Чтобы повернуть фотокамеру для съемки в «вертикальной» (портретной) или «горизонтальной» (альбомной) ориентации, ослабьте фиксирующий винт кольца воротника штатива.

① Затяните фиксирующий винт кольца воротника штатива, чтобы предотвратить внезапное вращение фотокамеры.

Переключатель диапазона фокусировки

Выберите диапазон фокусировки для автофокусировки.

• FULL: Выполните фокусировку на объектах на любом расстоянии.
• 5m–∞: Выполните фокусировку на объектах на расстоянии 5 м и более. Фокусировка выполняется быстрее, чем при выбранном значении FULL.

Оптическая Стабилизация Изображения (OIS)

Для использования оптической стабилизации изображения, переместите переключатель O.I.S. в положение ON.

Стабилизация изображения также помогает уменьшить размытость, вызванную движением механического затвора, поэтому, мы рекомендуем включать оптическую стабилизацию изображения даже при использовании штатива.

RU-9 РУССКИЙ

Кнопки управления фокусировкой, селектор фокусировки и кнопка предустановки фокусировки

AF-LOCK (блокировка фокусировки)

1 Сдвиньте селектор фокусировки (b) в положение AF-L.
2 Нажмите любую из кнопок управления фокусировкой (a), чтобы заблокировать фокусировку в текущем положении.
Фокусировку также можно заблокировать, воспользовавшись элементами управления фотокамеры.

Автофокусировка (AF-ON)

1 Сдвиньте селектор фокусировки (b) в положение AF.
2 Теперь кнопки управления фокусировкой (a) будут выполнять ту же функцию, что и кнопка AF-ON фотокамеры.

PRESET (предустановка фокусировки)

① Создание предустановки фокусировки

Чтобы сохранить текущее положение фокусировки в объективе в качестве предустановки фокусировки, нажмите кнопку предустановки фокусировки (с).

Расстояние фокусировки можно сохранить в любом положении с помощью селектора фокусировки (b).

② Вызов предустановки фокусировки

1 Сдвиньте селектор фокусировки (b) в положение PRESET.
2 Нажмите любую кнопку управления фокусировкой (a), чтобы восстановить предоставленное положение фокусировки.

Состояние отображается на ЖК-мониторе фотокамеры.

• Предустановка сохранена (зеленый)
• Предустановка вызвана (зеленый)
- Ошибка сохранения/загрузки предустановки (мигает красным)

Объектив сохраняет предоставленное расстояние фокусировки даже при выключении фотокамеры или снятии объектива.
Если для AF+MF выбрано ВКЛ, при нажатии кнопки управления фокусировкой объектив возвращается в предоставленное положение фокусировки, даже когда кнопка спуска затвора нажата наполовину.

Технические характеристики

Тип	GF500mmF5.6 R LM OIS WR
Устройство объектива	21 линз в 14 группах (5 элемента ED, 2 элемента super ED)
Фокусное расстояние (эквивалент формата 35 мм)	f=500 мм (396 мм)
Угол зрения 6,3°
Макс. диафрагма	f/5.6
Мин. диафрагма	f/32
Управление диафрагмойКоличество лезвий 9 (округленное отверстие диафрагмы)Размер раскрытия объектива	13 EV (16 раскрытий)
Минимальное расстояние фокусировки (измеряется от фокальной плоскости)	2,75 м
Макс. увеличение 0,2×
Внешние размеры: Диаметр × длина* (прибл.)* расстояние от передней части объектива до фланца байонета объектива	104,5 × 246,5 мм
Вес* (прибл.)* без крышек, бленды и лапки кольца штатива	1375 г
Размер фильтра	95 мм

① Вследствие улучшения изделия технические характеристики и внешний вид могут меняться без предварительного уведомления.
① В связи с конструкцией объектива, «Индикатор расстояния», отображаемый камерой, в некоторых случаях может отличаться от фактического расстояния фокусировки. Используйте «Индикатор расстояния» только в качестве справки.
Этот объектив использует линейные двигатели для обеспечения быстрой и точной автофокусировки с одновременным сохранением высокого качества изображения. Когда камера выключена, объектив отсоединен от корпуса камеры или функция воспроизведения включена, может быть слышен звук или может возникнуть легкая физическая вибрация вследствие отключения магнитов линейного двигателя. Это совершенно нормально и не будет отрицательно влиять на качество изображения или производительность объектива.
Чтобы уменьшить размытость из-за вибрации, вызванной срабатыванием механического затвора, включите параметр ЭЛЕКТР.ШТОР.ЗАТВОР или ЭЛЕКТРОННЫЙ ЗАТВОР в меню фотокамеры.
